Marke	Vevor
Modell	CT906
Produkttyp	Fahrrad-Lastanhänger
Maximale Belastung	32 kg (70 lb)
Abmessungen der Box	69 x 43 x 28 cm (27,2 x 16,9 x 11 Zoll)
Rahmenmaterial	Stahl
Radtyp	Stahl, 20 x 4 Zoll
Empfohlener Reifendruck	Siehe Reifenflanke
Stützlast (beladener Anhänger)	Zwischen 30 N und 80 N (≈6,6 bis 17,6 lb)
Mindestalter des Fahrers	16 Jahre
Empfohlene Geschwindigkeit	16 km/h (10 MPH) auf glatter Straße, 8 km/h (5 MPH) in Kurven
Verwendung	Lastentransport, nicht geeignet für Rennen oder Skaten
Anzahl der Räder	1 Rad (Einrad)
Kupplungssystem	Vordergabel mit Achse und Schnellspannhebel
Enthaltenes Zubehör	Hauptrahmen, Vordergabel, Rad, Hintergabel, Achse, Spindel, Inbusschlüssel 5/6/10 mm, Reflektionsaufkleber (x8), Handbuch
Stoffpflege	Handwäsche mit lauwarmem Wasser und milder Seife, kein Bleichmittel oder Lösungsmittel
Lagerung	Innen, Temperatur zwischen -10°F (-23°C) und 150°F (65°C)
Kontrolle vor jeder Benutzung	Radbefestigung, Reifendruck, Kupplung, Beladung, Fahrradbremsen, Helm
Wartung der flexiblen Verbindungen	Alle 3 bis 5 Jahre
Garantie	Elektronische Garantie, Unterstützung unter www.vevor.com/support

Häufig gestellte Fragen - CT906 Vevor

Wie befestige ich den Anhänger an meinem Fahrrad?

Drücken und bewegen Sie den Knopf an der Vordergabel, um die Achse freizugeben. Setzen Sie die Achse in den Raum der Vordergabel und den Haken ein. Zum Lösen wiederholen Sie die Schritte in umgekehrter Reihenfolge. Stellen Sie sicher, dass der Kuppler und die Sicherungsstifte richtig verriegelt sind.

Was ist die maximale Beladung des Anhängers?

Die maximale Beladung beträgt 32 kg (70 lb). Überschreiten Sie diese Grenze nie, um Kippgefahr oder Schäden zu vermeiden.

Welchen Reifendruck sollte ich verwenden?

Der empfohlene Druck ist auf der Reifenflanke angegeben. Die Reifen nicht überfüllen, da dies zu einer Explosion und Verletzungen führen könnte.

Wie montiere ich den Anhänger?

Befolgen Sie die Schritte im Handbuch: Befestigen Sie die Vordergabel mit dem Stift am Hauptrahmen, installieren Sie das Rad mit Schrauben und Unterlegscheiben, dann montieren Sie die Achse. Verwenden Sie die mitgelieferten Inbusschlüssel (5, 6 und 10 mm), um die Schrauben anzuziehen.

Wie pflege ich den Anhänger?

Waschen Sie die Stoffteile per Hand mit lauwarmem Wasser und milder Seife. Verwenden Sie kein Bleichmittel oder Lösungsmittel. Lagern Sie den Anhänger im Inneren, geschützt vor extremen Temperaturen (zwischen -23°C und 65°C). Überprüfen Sie regelmäßig Rahmen, Räder und Verbindungen.

Kann ich den Anhänger nachts benutzen?

Ja, aber Sie müssen die örtlichen gesetzlichen Beleuchtungsanforderungen einhalten. Fahren Sie niemals nachts ohne ausreichende Beleuchtung Fahrrad.

Was ist die empfohlene Höchstgeschwindigkeit?

Auf glatten und geraden Straßen nicht über 16 km/h (10 MPH) fahren. In Kurven oder auf unebenen Straßen auf 8 km/h (5 MPH) reduzieren.

Wie messe ich die Stützlast?

Beladen Sie den Anhänger und stellen Sie ihn neben eine Personenwaage. Steigen Sie auf die Waage, heben Sie dann das Ende der Vordergabel etwa 25 cm über den Boden. Das angezeigte Gewicht minus Ihr Gewicht sollte zwischen 6,6 und 17,6 lb liegen.

Was tun, wenn ein Reifen platt ist?

Ersetzen Sie den Reifen oder Schlauch durch vom Hersteller empfohlene Teile. Verwenden Sie nur von Vevor bereitgestellte oder genehmigte Ersatzteile.

Wo finde ich Ersatzteile oder Support?

Besuchen Sie www.vevor.com/support für technischen Support und das elektronische Garantiezertifikat. Verwenden Sie nur vom Hersteller empfohlene Teile.

BEDIENUNGSANLEITUNG CT906 Vevor

Zertifikat für technischen Support und E-Garantie

Wichtig: Bewahren Sie diese Anleitung zum späteren Nachschlagen auf

Die Nichtbeachtung der Anweisungen und Warnungen in diesem Handbuch kann zu schweren Verletzungen oder zum Tod des Fahrers führen.

• Stellen Sie vor der Verwendung sicher, dass alle Verriegelungsvorrichtungen eingerastet sind. Maximale Belastung: 32 kg (70 lbs.) als Anhänger.
• Dieses Produkt ist nicht zum Laufen oder Skaten geeignet.
• Jegliche Last, die am Griff und/oder an der Rückseite der Rückenlehne und/oder an den Seiten des Fahrzeugs angebracht ist, beeinträchtigt die Stabilität des Fahrzeugs.
• Zubehör, das nicht vom Hersteller freigegeben ist, darf nicht verwendet werden.
• Verwenden Sie nur vom Hersteller gelieferte oder empfohlene Ersatzteile.
• Verwenden Sie es NICHT mit einer Gesamtlast, die die Gewichtsgrenzen überschreitet. Wenn die empfohlene Belastung überschritten wird, kann das Gerät instabil werden.
• Nehmen Sie KEINE Änderungen am Produkt vor.
• Pumpen Sie die Reifen NICHT zu stark auf. Die Nichteinhaltung des Nenndrucks an der Reifenseitenwand kann zur Explosion des Reifens und möglichen Verletzungen führen.
• Es wird empfohlen, das Zugfahrrad vor dem Anhängen des Anhängers von einem qualifizierten Fahrradmechaniker auf seine Sicherheit prüfen zu lassen.
• Stellen Sie vor jeder Fahrt sicher, dass der Anhänger das Bremsen

oder Lenken des Fahrrads nicht behindert.

Beachten Sie stets die örtlichen Vorschriften, wenn Sie den Anhänger auf öffentlichen Straßen verwenden.

● Fahren Sie nachts niemals ohne ausreichende Beleuchtung Fahrrad.

- Befolgen Sie alle örtlichen gesetzlichen Vorschriften für die Beleuchtung.

- Wenn Sie aus irgendeinem Grund anhalten müssen, beispielsweise um Einstellungen vorzunehmen oder einen platten Reifen zu reparieren, fahren Sie unbedingt vollständig von der Straße ab.

- Wenn Sie Ihren Anhänger verwenden, ziehen Sie zusätzliches Gewicht und ein größeres Fahrzeug. Sie müssen mehr Zeit zum Bremsen, Verlangsamen, Anhalten und Anfahren einplanen und mehr Platz für Kurven und Durchgänge lassen. Experimentieren Sie mit dem beladenen Anhänger an einem freien Ort, bis Sie mit der Handhabung Ihres Fahrrads beim Ziehen eines Anhängers vertraut sind.

- Vermeiden Sie Steine, Bordsteine, starkes Bremsen und plötzliches Ausweichen. Vermeiden Sie es, mit einem Rad über Hindernisse zu fahren, da dies zum Umkippen des Anhängers führen kann.

- Fahren Sie immer mit heruntergeklappter Abdeckung, um die Ladung zu sichern.

- Der Fahrer des Fahrrades muss mindestens 16 Jahre alt sein.

- Empfohlene Geschwindigkeitsbegrenzungen: - 16 km/h (10 MPH) auf glatten, geraden Straßen - 8 km/h (5 MPH) beim Abbiegen oder unebenen Straßen.

- Für eine sichere Handhabung muss das Gewicht des Anhängers richtig verteilt sein. Das Gewicht auf dem Kupplungsstecker sollte zwischen 30 N (≈6,6 lbs.) und 80 N (≈17,6 lbs.) betragen. Um dies zu messen, beladen Sie Ihren Anhänger und stellen Sie ihn neben die Personenwaage. Steigen Sie auf die Waage und notieren Sie Ihr Gewicht. Stellen Sie sich auf die Waage und heben Sie das Ende der Vordergabel etwa einen Fuß (ca. 25 cm) über den Boden. Das angezeigte Gewicht sollte 6,6 – 17,6 Pfund mehr als Ihr eigenes Gewicht betragen. Bei zu geringem Gewicht könnte das Hinterrad des

Fahrrads an Bodenhaftung verlieren. Wenn es zu hoch ist, kann es zu einer Überlastung der Anhängerkupplung kommen.

MODELL UND PARAMETER

Modell	CT906
Max. Belastung	70 Pfund
Größe des	27,2 * 16,9 * 11 Zoll
Räder	Stahl, 20 * 4 Zoll
Material	Stahl

INHALT

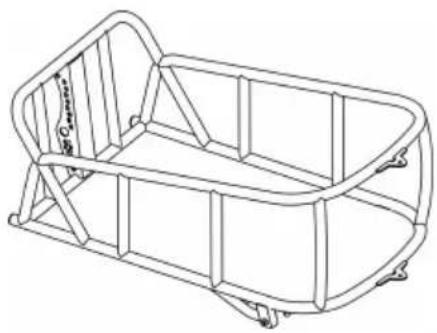

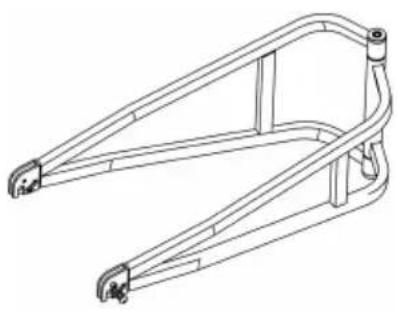

1 x Hauptrahmen	1 x Frontleute
1 x Rad	1 x Hintermann
1 x Achse
1 x Front-Folk-Pin
2 x 5 mm Innensechskantschlüssel +1 x 6 mm _ Innensechskar +1 x 10 mm _ Sechskantschlüssel _
8 x reflektierende Aufkleber s+ 1 x Benutzerhandbuch

HINWEIS: Die reflektierenden Aufkleber können je nach Bedarf an der gewünschten Stelle angebracht werden.

Montageanleitung

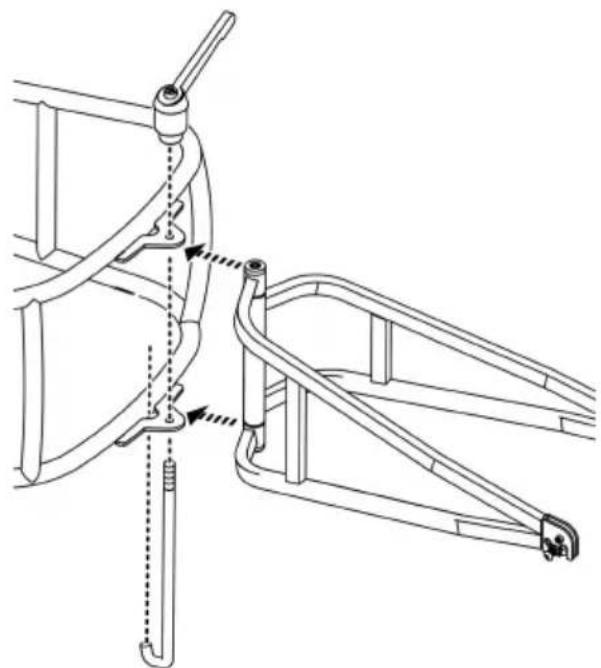

1. Anbringen der Frontleuchte

Nehmen Sie den Hauptrahmen und alle anderen Komponenten aus dem Karton. Platzieren Sie die vorderen Streben zwischen den Teilen des Hauptrahmens und führen Sie den vorderen Strebenstift durch die vorderen Streben und den Hauptrahmen (Abbildung 1). Stellen Sie sicher, dass der Stift in das Loch am Hauptrahmen passt. Befestigen Sie die Vorderteile durch Drehen des Griffs (Abbildung 2).

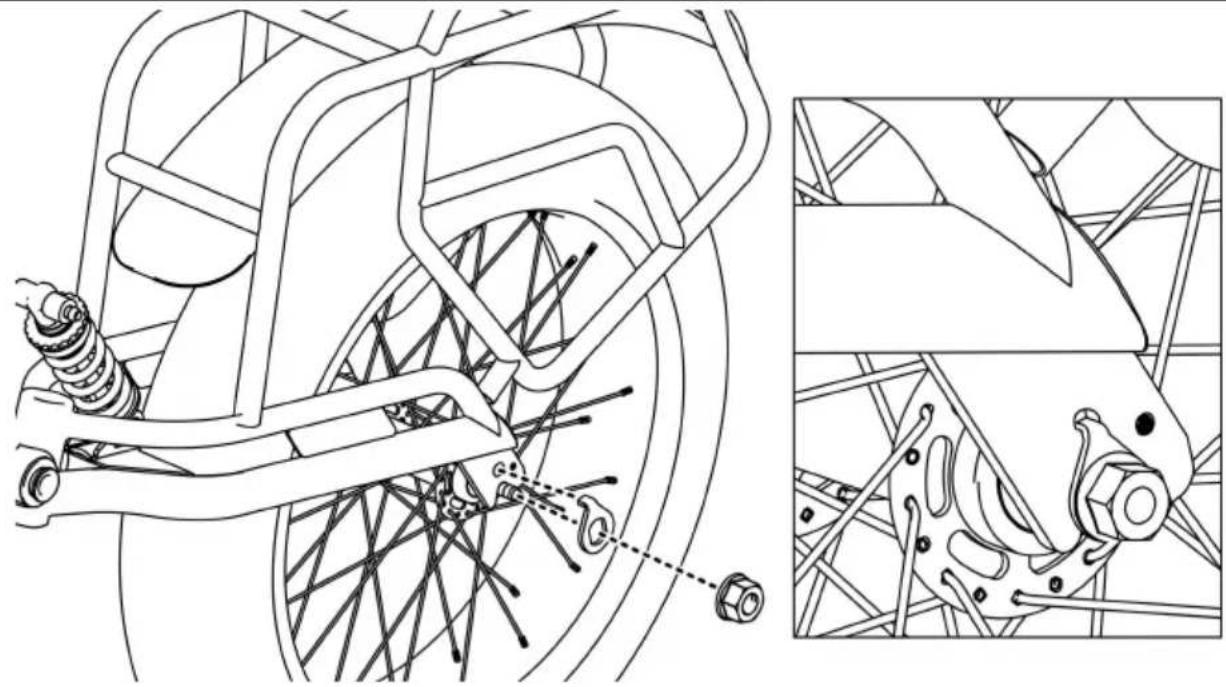

12. Anbringen des Rades

Haken auf beiden Seiten des Rades abnehmen. Platzieren Sie das Rad zwischen den Rillen des hinteren Teils. Haken Sie die Unterlegscheiben in die Löcher an der Rückseite ein. Bringen Sie die Schrauben der Achse an und befestigen Sie sie (Abbildung 3).

Montieren Sie die Rohrhülse und verbinden Sie die beiden Teile der Anhängerkupplung miteinander.

Befestigen Sie die zwei Teile mit 34-mm-Schrauben aus dem Beipack (Abbildung 6).

Stecken Sie den Stützfuß in die U-förmige Halterung. Befestigen Sie das Stützbein mit der 43-mm-Schraube und dem Sicherheitsstift aus dem Zubehörpaket (Abbildung 7).

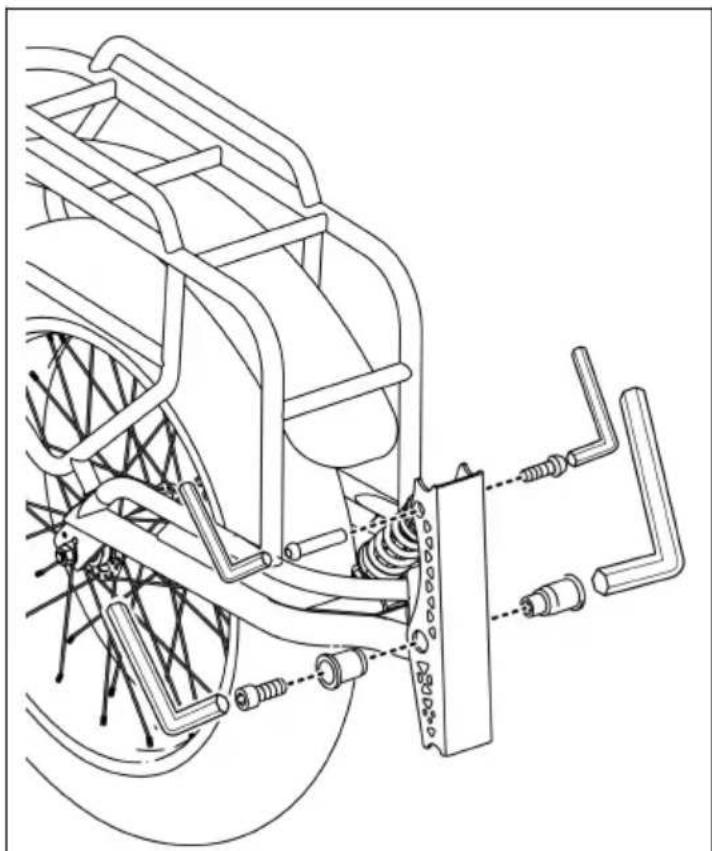

Entfernen Sie die Schrauben für die Kolbenverriegelung am hinteren Teil. Setzen Sie die stoßdämpfende Feder und das Rohr in die Nut auf der Rückseite des Hauptrahmens ein. Setzen Sie die Schrauben für die Stoßverriegelung wieder ein und sichern Sie sie mit 5-mm-, 6-mm- und 10-mm-Inbusschlüsseln (Abbildung 4).

13. Einbau der Achse

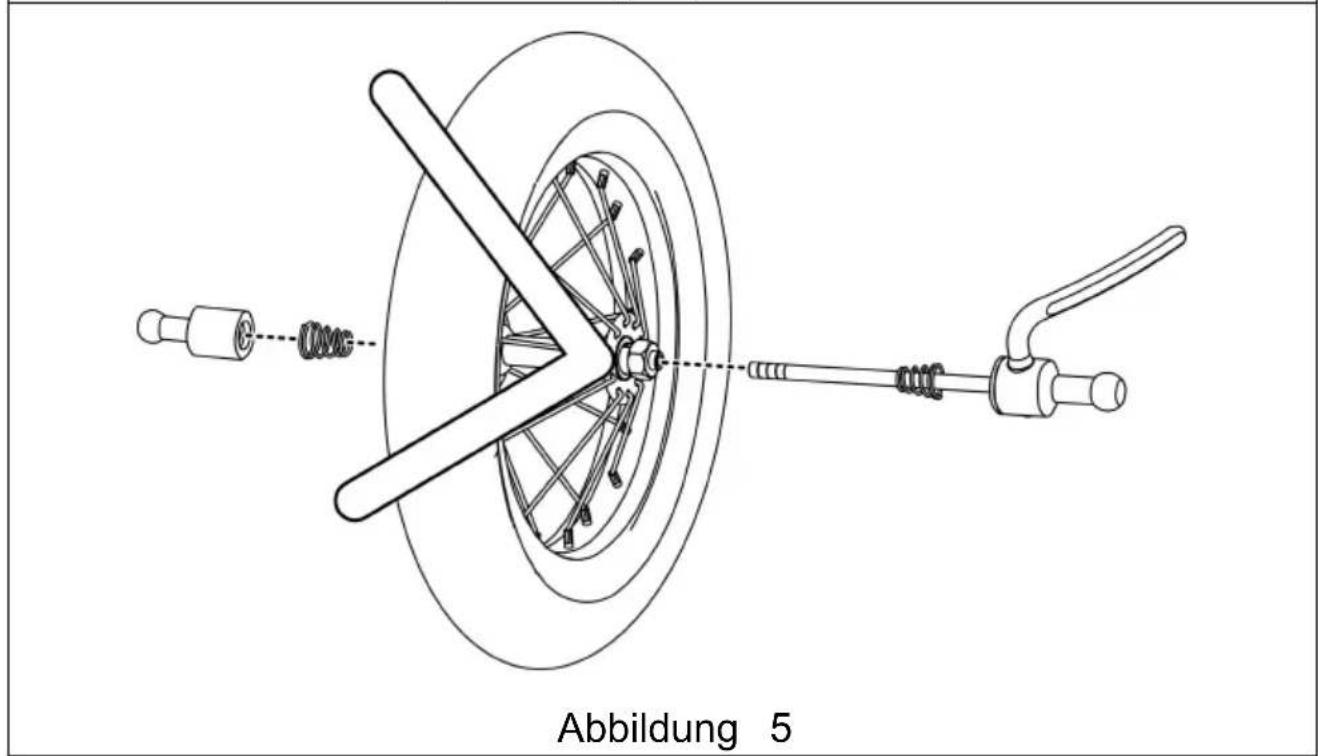

Ersetzen Sie die Achse Ihres Fahrrads durch die mitgelieferte. Denken Sie daran, vor dem Einsetzen die Kappe und die Feder von der Achse abzunehmen (Abbildung 5).

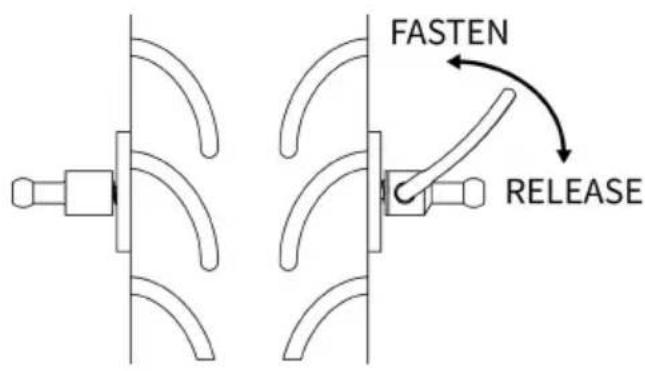

Nachdem Sie die Kappe und die Feder wieder angebracht haben, drehen Sie den Schnellspanngriff, um die Achse zu verriegeln (Abbildung 6).

Abbildung 6

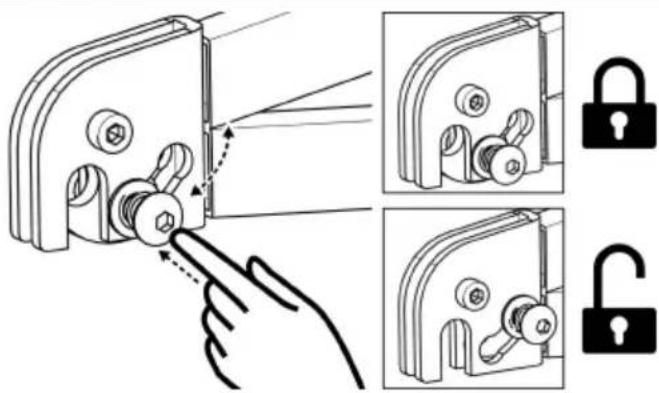

14. Anbringen des Anhängers am Fahrrad

Drücken Sie den Knopf an der Vordergabel nach unten und bewegen Sie ihn, um den Haken zu lösen (Abbildung 7). Stecken Sie die Spalt an der Vordergabel und schließen Sie den Haken (Abbildung 8). Um den Anhänger abzuhängen, wiederholen Sie alle Schritte in umgekehrter Reihenfolge.

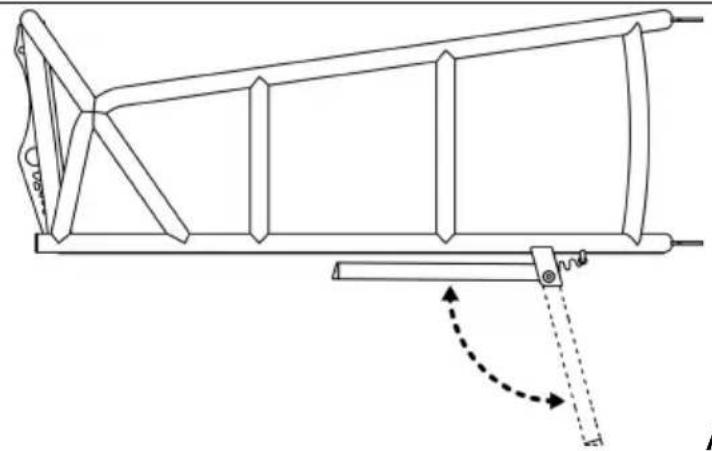

15. Öffnen des Stützbeins, wenn es nicht bewegt wird

Sie können das Stützbein herausziehen, wenn sich der Anhänger nicht bewegt.

Überprüfen Sie vor jedem Gebrauch:

• Die Räder sind ordnungsgemäß am Anhänger befestigt.
• Die Reifen werden auf den empfohlenen Druck an der Reifenseitenwand aufgepumpt.
• Die Anhängerkupplung ist ordnungsgemäß am Anhänger befestigt.
• Die Kupplung ist ordnungsgemäß am Fahrrad befestigt.
• Kupplung und Sicherungsstifte sind gesichert.
• 32 kg (70 lbs) nicht überschreiten.
• Das Gewicht der Anhängerkupplung an der Kupplung beträgt mehr als 2 kg, überschreitet jedoch bei voll beladenem Anhänger nicht mehr als 9 kg.
• Stellen Sie sicher, dass das Fahrrad ordnungsgemäß funktioniert, insbesondere die Bremsen und Reifen (siehe Anweisungen des Fahrradherstellers).
• Der Fahrer trägt einen Helm.
• Die Ladung ist ordnungsgemäß gesichert.

WARTUNG

Lagerung: Für eine längere Produktlebensdauer den Anhänger im Innenbereich lagern. Der Anhänger sollte nicht bei Temperaturen unter -10 °F (-23 °C) oder über 150 °F (65 °C) gelagert werden.

Stoffpflege: Stoffteile von Hand mit warmem Wasser und milder Seife waschen. KEINE Bleichmittel oder Lösungsmittel verwenden. Trocken abwischen und an einem trockenen, gut belüfteten Ort vor direkter Sonneneinstrahlung schützen. Fenster mit einem feuchten, weichen Tuch reinigen.

Überprüfen:

• Überprüfen Sie die Anhängerkupplung, die Rahmenrohre, den Flexstecker und die Hardware auf Beschädigungen.
• Für einen sicheren Betrieb müssen Flex-Anschlüsse alle 3–5 Jahre

gewartet werden. Überprüfen Sie, ob die Schrauben fest sitzen.

• Untersuchen Sie Reifen und Räder auf Abnutzung und Risse – Untersuchen Sie die Räder auf Richtigkeit und Risse.
• Untersuchen Sie Stoffteile auf Risse, Abschürfungen und fehlende oder beschädigte Hardware.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

EK-VERTRETER: SHUNSHUN GmbH.

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Deutschland

Tel: [phone] [e-mail]

Britischer Vertreter: Pooledas Group Ltd.

Einheit 5 Albert Edward House, The Pavilions Preston, Vereinigtes Königreich

Tel: [phone] [e-mail]

Importiert nach AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd.

In China hergestellt
