Märke	Vevor
Modell	CT906
Produkttyp	Lastsläp för cykel
Maximal lastkapacitet	32 kg (70 lb)
Mått på kärlet	69 x 43 x 28 cm (27,2 x 16,9 x 11 tum)
Rammaterial	Stål
Hjultyp	Stål, 20 x 4 tum
Rekommenderat däcktryck	Se däcksidan
Vikt på kopplingen (lastad släpvagn)	Mellan 30 N och 80 N (≈6,6 till 17,6 lb)
Minsta cyklistålder	16 år
Rekommenderad hastighet	16 km/h (10 MPH) på slät väg, 8 km/h (5 MPH) i kurvor
Användning	Lasttransport, inte lämplig för racing eller skateboarding
Antal hjul	1 hjul (enhjul)
Kopplingssystem	Framgaffel med axel och snabbkopplingshandtag
Medföljande tillbehör	Huvudram, framgaffel, hjul, bakgaffel, axel, stift, sexkantnycklar 5/6/10 mm, reflexdekaler (x8), manual
Tygskötsel	Handtvätt med ljummet vatten och mild tvål, inget blekmedel eller lösningsmedel
Förvaring	Inomhus, temperatur mellan -10°F (-23°C) och 150°F (65°C)
Kontroll före varje användning	Hjulfästning, däcktryck, koppling, last, cykelbromsar, hjälm
Underhåll av flexibla anslutningar	Var 3:e till 5:e år
Garanti	Elektronisk garanti, support på www.vevor.com/support

Vanliga frågor - CT906 Vevor

Hur fäster jag släpvagnen på min cykel ?

Tryck och flytta framgaffelns knapp för att frigöra axeln. Placera axeln i utrymmet på framgaffeln och kroken. För att lossa, upprepa stegen i omvänd ordning. Se till att kopplingen och säkerhetsstiften är ordentligt låsta.

Vad är den maximala lastkapaciteten för släpvagnen ?

Den maximala lastkapaciteten är 32 kg (70 lb). Överskrid aldrig denna gräns för att undvika risk för vältning eller skada.

Vilket däcktryck ska jag använda ?

Rekommenderat tryck anges på däcksidan. Pumpa inte för mycket, eftersom det kan leda till explosion och skador.

Hur monterar jag släpvagnen ?

Följ stegen i manualen: fäst framgaffeln på huvudramen med stiftet, montera hjulet med skruvar och brickor, och sätt sedan axeln. Använd medföljande sexkantnycklar (5, 6 och 10 mm) för att dra åt skruvarna.

Hur underhåller jag släpvagnen ?

Tvätta tygdelarna för hand med ljummet vatten och mild tvål. Använd inte blekmedel eller lösningsmedel. Förvara släpvagnen inomhus, skyddad från extrema temperaturer (mellan -23°C och 65°C). Inspektera regelbundet ramen, hjulen och anslutningarna.

Kan jag använda släpvagnen på natten ?

Ja, men du måste följa lokala lagkrav för belysning. Cykla aldrig på natten utan tillräcklig belysning.

Vilken är den rekommenderade maxhastigheten ?

På släta och raka vägar, överskrid inte 16 km/h (10 MPH). I kurvor eller på ojämna vägar, minska till 8 km/h (5 MPH).

Hur mäter jag vikten på kopplingen ?

Lasta släpvagnen och placera den bredvid en badrumsvåg. Ställ dig på vågen, lyft sedan framgaffelns ände cirka 25 cm från marken. Den visade vikten minus din vikt ska vara mellan 6,6 och 17,6 lb.

Vad gör jag om ett däck är punkterat ?

Byt ut däcket eller innerslangen mot rekommenderade delar från tillverkaren. Använd endast reservdelar som tillhandahålls eller godkänts av Vevor.

Var hittar jag reservdelar eller support ?

Besök www.vevor.com/support för teknisk support och elektroniskt garantibevis. Använd endast delar som rekommenderas av tillverkaren.

BRUKSANVISNING CT906 Vevor

Teknisk support och e-garanticertifikat

Viktigt: Spara dessa instruktioner för framtida referens

Underlåtenhet att följa instruktionerna och varningarna i denna bruksanvisning kan leda till allvarliga skador eller dödsfall för föraren.

• Se till att alla låsanordningar är låsta före användning
  ● Maxlast: 32 kg (70 lbs.) som släpvagn.
• Denna produkt är inte lämplig för löpning eller skridskoåkning.
• All last som är fäst vid handtaget och/eller på baksidan av ryggstö och/eller på sidorna av fordonet kommer att påverka fordonets stabilitet.
• Tillbehör som inte är godkända av tillverkaren får inte användas.
• Använd endast reservdelar som tillhandahålls eller rekommenderas av tillverkaren.
• den INTE med en total belastning som överskrider viktgränserna. Or den rekommenderade belastningen överskrids kan enheten bli instabil.
• GÖR INTE modifieringar på produkten.
• Pumpa INTE upp däcken för mycket. Underlåtenhet att följa det nominella däcktrycket kan leda till explosion av däcket och möjlig skada.
• Det rekommenderas att en kvalificerad cykelmekaniker gör en säkerhetskontroll av dragcykeln innan du sätter på släpet.
• Före varje åktur, se till att släpet inte stör bromsning, trampning el styrning av cykeln.
• Följ alltid lokala föreskrifter när du använder släpvagnen på allmänn vägar.
• Cykla aldrig på natten utan tillräcklig belysning.
• Följ alla lokala lagkrav för belysning.
• Om du behöver stanna av någon anledning, till exempel för att gö justeringar eller för att åtgärda ett punkterat däck, se till att köra vägen helt.
• När du använder din släpvagn drar du extra vikt och ett större for

Du måste ge mer tid för att bromsa, bromsa, stanna och starta, mer utrymme för svängar och passager. Experimentera med den lastade släpvagnen i ett obelastat område tills du blir bekant med din cykel hanterar att dra släp.

• Undvik stenar, trottoarkanter, hård inbromsning och plötslig svängning Undvik att åka över hinder med ett hjul, eftersom det kan få släp välta.
• Åk alltid med locket nere för att säkra lasten.
• Cykelföraren måste vara minst 16 år gammal.
• Rekommenderade hastighetsgränser: - 16 km/h (10 MPH) på jämna, raka vägar - 8 km/h (5 MPH) vid svängning eller på ojämna väg
• Släpvagnsvikten måste fördelas korrekt för säker hantering. Vikten på kopplingsdonet bör vara mellan 30 N (≈6,6 lbs.) och 80 N (≈17.6 Förr att mäta detta, lasta din släpvagn och placera den bredvid badrumsvågen. Stig på vågen och notera din vikt. Stå på vågen lyft upp änden av framgaffeln en fot (cirka 25 cm) från marken. som visas ska vara 6,6 – 17,6 lbs. mer än din egen vikt. Om för låg kan cykelns bakhjul tappa greppet. Om den är för hög ka dragkroken bli överbelastad.

MODEL AND PARAMETERS

Modell	CT906
Max. Ladda	70 pund
Storlek för	27,2*16,9*11tum
Hjul	Stål, 20*4 tum
Material	Stål

CONTENTS

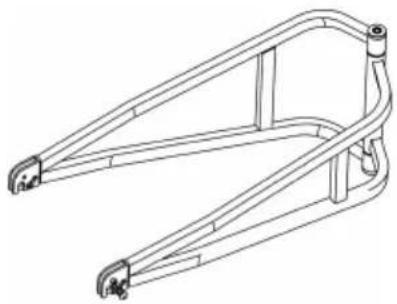

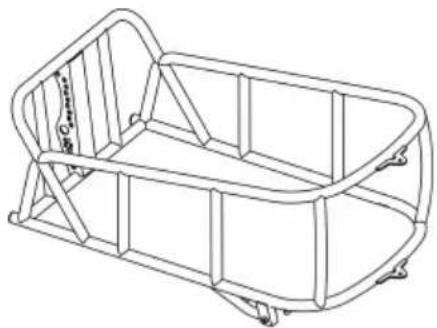

1 x Huvudram	1 x Frontfolk
1 x hjul	1 x Bakre folk
1 x axel
1 x Främre folknål
2 x 5 mm H ex nyckel +1 x 6 mm H ex nyckel +1 x 10

8 x reflekterande klistermärke s+ 1 x användarmanual

OBS: De reflekterande klistermärkena kan fästas på önskad plats efter behov.

How to Assemble

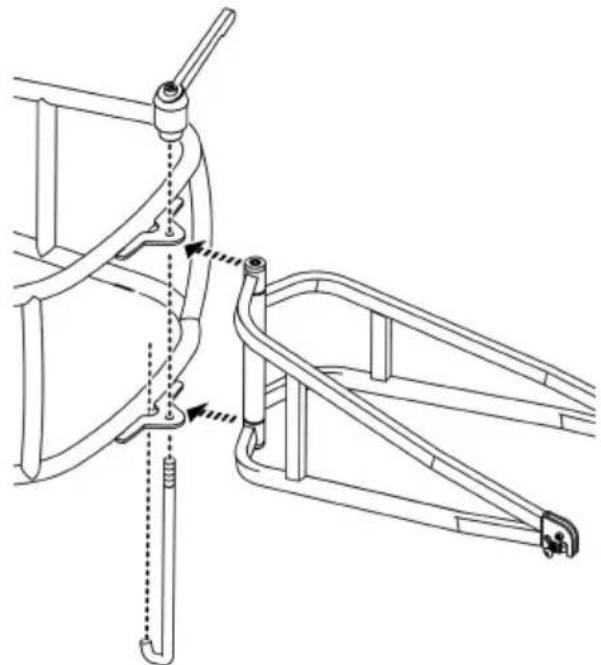

36. Att fästa frontfolket

Ta ut huvudramen och alla andra komponenter från kartongen. den främre folkmusiken mellan rören på huvudramen och för de folkstiften genom den främre folk- och huvudramen (Figur 1). Se till att stiftet hakar fast i hålet på huvudramen. Fäst fronter vrida handtaget (Figur 2).

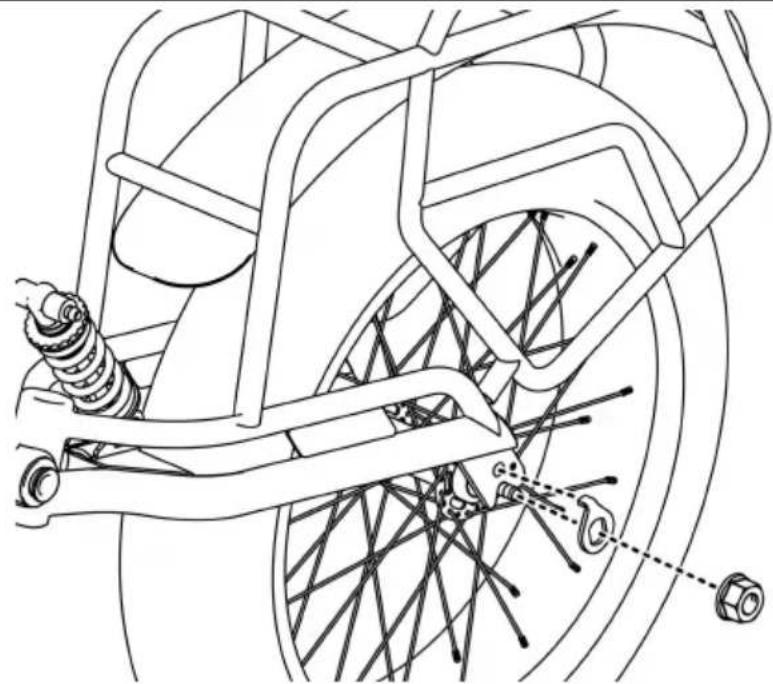

37. Att fästa hjulet

Ta bort skruvar och brickor med krok s på båda sidor av hjule hjulet mellan spåren på de bakre folken. Haka fast brickor i hål bakstycket. Sätt tillbaka skruvarna på axeln och fäst dem (Figur

Montera rörhylsan och kombinera två delar av dragkroken.

Fäst två delar med 34 mm skruvar i tillbehörspaketet (Figur 6).

Sätt in stödbenet i det U-formade fästet. Fäst stödbenet med 43 skruv och säkerhetsnål i tillbehörspaketet (Figur 7).

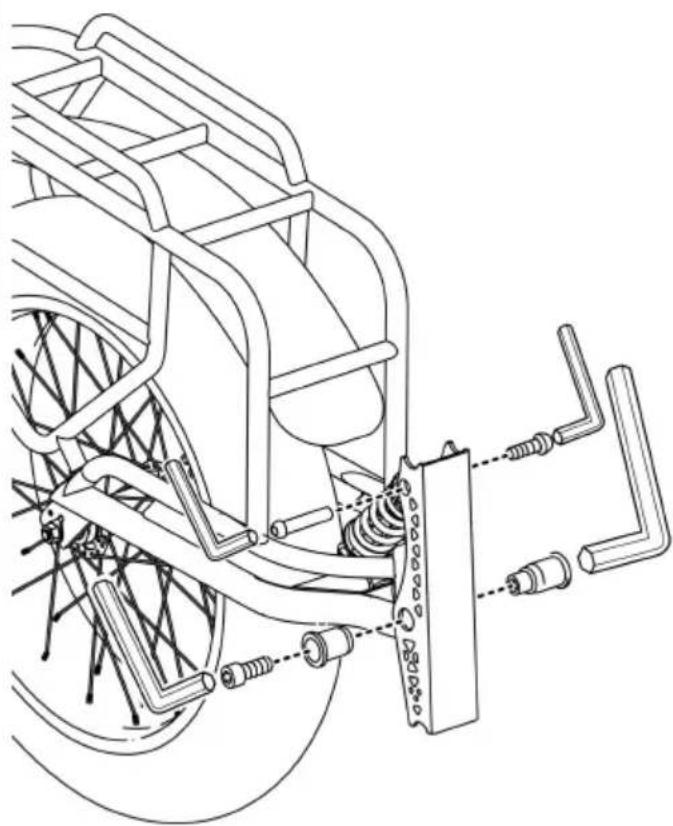

Ta bort kolvlåsskruvarna på bakstycket. Sätt den stötdämpande fjädern och röret spåret på baksidan av huvudramen. Sätt tillbaka stumlåsskruvarna och fäst dem med 5 mm, 6 mm och 10 m insexnyckel s (Figur 4).

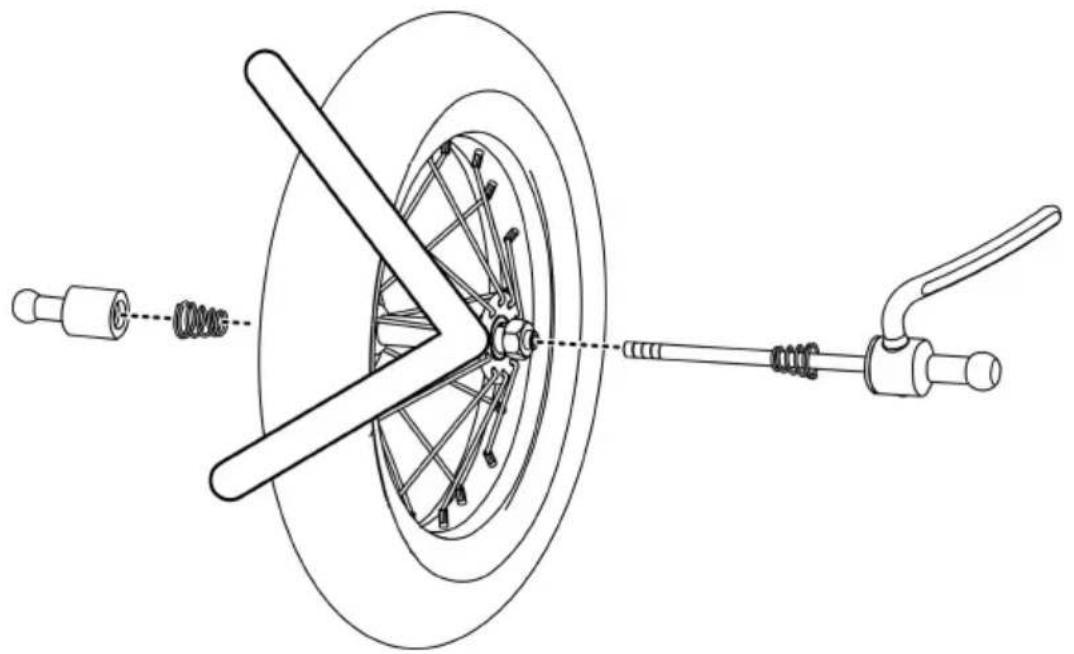

Byt ut axeln på din cykel mot den medföljande axeln. Kom ih av käpan och fjädern på axeln innan du sätter i den (Figur

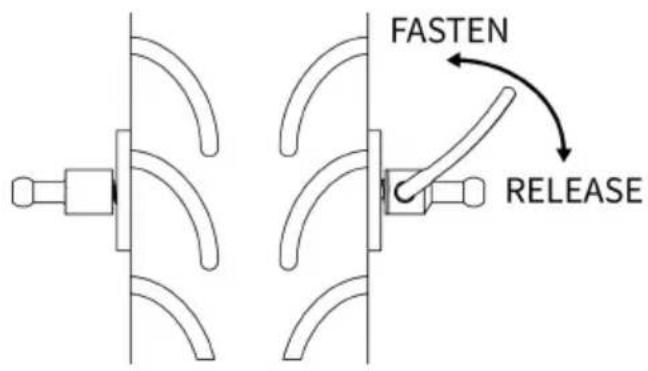

Efter att ha satt tillbaka kåpan och fjädern, vrid snabbkopplingshandtaget för att låsa axeln (Figur 6).

Bild 6

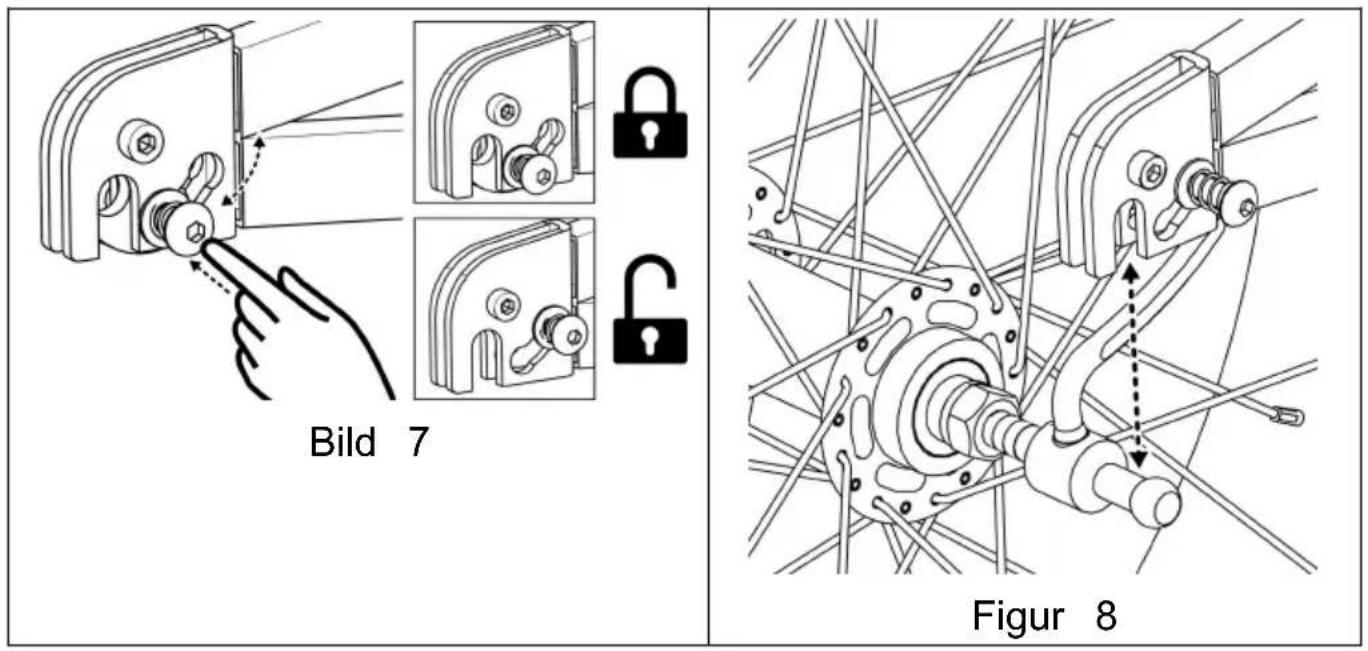

39. Att fästa trailern till cykeln

Tryck ner och flytta knappen på framgaffeln för att lossa kroken 7). Sätt in axeln i springan på framgaffeln och stäng kroken ( För att ta loss släpvagnen, upprepa alla steg i omvänd riktning.

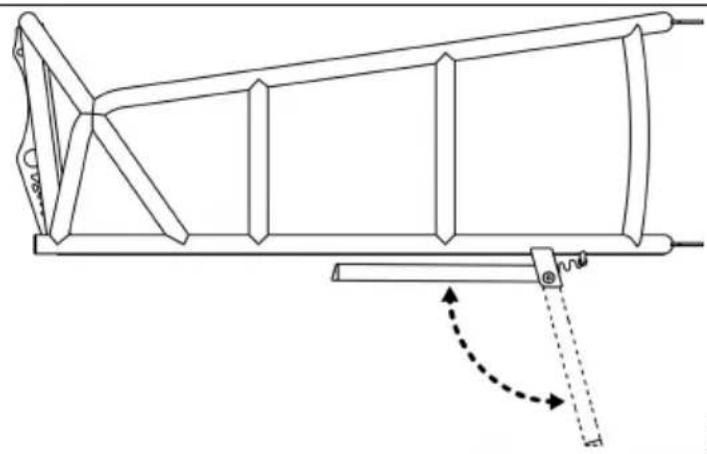

40. Öppna stödbenet när det inte rör sig

Du kan dra ut stödbenet när släpet inte rör sig .

Kontrollera före varje användning:

• Hjulen är ordentligt fastsatta på släpet.
• Däcken är pumpade till rekommenderat tryck på däckets sidovägg.
• Dragkroken är ordentligt fastsatt på släpet.
• Kopplingen är ordentligt fastsatt på cykeln.
• Koppling och säkerhetsnålar är säkrade.
• Belastningen överstiger inte 32 kg (70 lbs) .
• Dragkrokens vikt vid kopplingen är större än 2 kg men överstiger i kg med fullastat släp.
• Se till att cykeln är i gott skick, särskilt bromsar och däck (se cykeltillverkarens instruktioner) .
• Ryttaren bär hjälm.
• Lasten är ordentligt säkrad.

MAINTENANCE

Förvaring: För längre produktlivslängd, förvara släpvagnen inomhus. Släpvagnen bör inte förvaras vid temperaturer lägre än -23°C eller hög än 65°C.

Tygvård: Handtvätt tygdelar med varmt vatten och mild tvål. ANVÄND INTE blekmedel eller lösningsmedel. Torka torrt och förvara borta från direkt solljus i ett torrt, välventilerat utrymme. Rengör fönster med en mjuk trasa.

Kolla upp:

• Inspektera dragkrok, krok, ramrör, flexkontakt och hårdvara för skador.
• Flexkopplingar måste servas vart 3-5 år för säker drift - Kontrollera bultarna är åtdragna .
• Inspektera däck och hjul för slitage och sprickor - Inspektera hjulen att se om de är korrekta och sprickor.
• Inspektera tygdelar med avseende på revor, skavsår och saknad ell skadad hårdvara.
