BRUKSANVISNING 20315 Vevor

Teknisk support och e-garanticertifikat

Viktigt: Spara dessa instruktioner för framtida referens

Underlåtenhet att följa instruktionerna och varningarna i denna bruksanvisning kan leda till allvarliga skador eller dödsfall för föraren.

- Släpvagnen är enbart konstruerad för att transportera gods på väg med en vanlig cykel. Den är endast avsedd för personligt bruk. A endast släpvagnen enligt instruktionerna. All annan användning anse vara felaktig och kan leda till allvarliga skador eller dödsfall.

- ANVÄND INTE släpvagnen för att transportera barn eller husdjur. ANVÄND INTE släpvagnen som en leksak. ANVÄND INTE släpet elcykel eller motorcykel.

- Se till att alla låsanordningar är lästa före användning.

● Maximal belastning: 40 kg (88 lbs.).

- Denna produkt är inte lämplig för löpning eller skridskoåkning.

- den INTE med en total belastning som överskrider viktgränserna för som fordonet har konstruerats. Om den rekommenderade belastningen överskrids kan enheten bli instabil.

- GÖR INTE modifieringar på produkten.

- Pumpa INTE upp däcken för mycket. Underlåtenhet att följa det nominella däcktrycket kan leda till explosion av däcket och möjlig skada.

- Det rekommenderas att en kvalificerad cykelmekaniker gör en säkerhetskontroll av dragcykeln innan du sätter på släpet.

- Före varje åktur, se till att släpet inte stör bromsning, trampning el styrning av cykeln.

- Följ alltid lokala föreskrifter när du använder släpvagnen på allmänn vägar.

- Cykla aldrig på natten utan tillräcklig belysning.

- Följ alla lokala lagkrav för belysning.

- Om du behöver stanna av någon anledning, till exempel för att gö justeringar eller för att åtgärda ett punkterat däck, se till att köra vägen helt.

• När du använder din släpvagn drar du extra vikt och ett större for Du måste ge mer tid för att bromsa, bromsa, stanna och starta, mer utrymme för svängar och passager. Experimentera med den lastade släpvagnen i ett obelastat område tills du blir bekant med din cykel hanterar att dra släp.
• Undvik stenar, trottoarkanter, hård inbromsning och plötslig svängning Undvik att åka över hinder med ett hjul, eftersom det kan få släp välta.
• Åk alltid med locket nere för att säkra lasten.
• Cykelföraren måste vara minst 16 år gammal .
• Rekommenderade hastighetsgränser: - 16 km/h på jämna, raka väga - 8 km/h vid svängning eller på ojämna vägar.
• Släpvagnsvikten måste fördelas korrekt för säker hantering. Den nedåtgående kraften i änden av dragkroken, där den möter cykeln vara mellan 2 kg och 9 kg (4,4 – 22 lbs.). För att mäta detta, släpvagn och placera den bredvid badrumsvågen. Stig på vågen o notera din vikt. Medan du befinner dig på vågen, lyft upp änden dragkroken en fot (cirka 25 cm) från marken och notera vikten ig Viktskillnaden är den nedåtgående kraften på dragkroken. Om vikte är för låg kan cykelns bakhjul tappa greppet. Om den är för hög dragkroken bli överbelastad.

MODEL AND PARAMETERS

Modell	20315
Max. Ladda	88 pund
Storlek för	24*15,7*10,6tum (plastlåda)
Hjul	Plast, 16*1,75 tum
Material	Stål, PVC, PP, Oxford tyg

CONTENTS

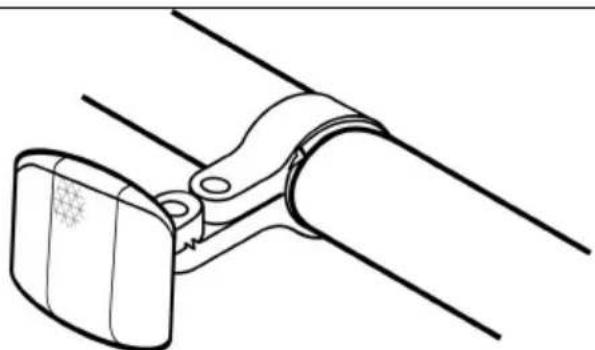

43. Jag monterar reflexerna

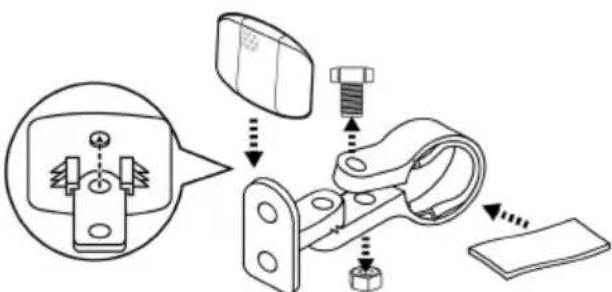

Figur 1	Tryck för att montera reflektorn klämman. Sätt in det halkskyddade gummit i klämma hål (Figur 1).
figur 2	Öppna klämman och montera klämman på släpet ( Figur 2)

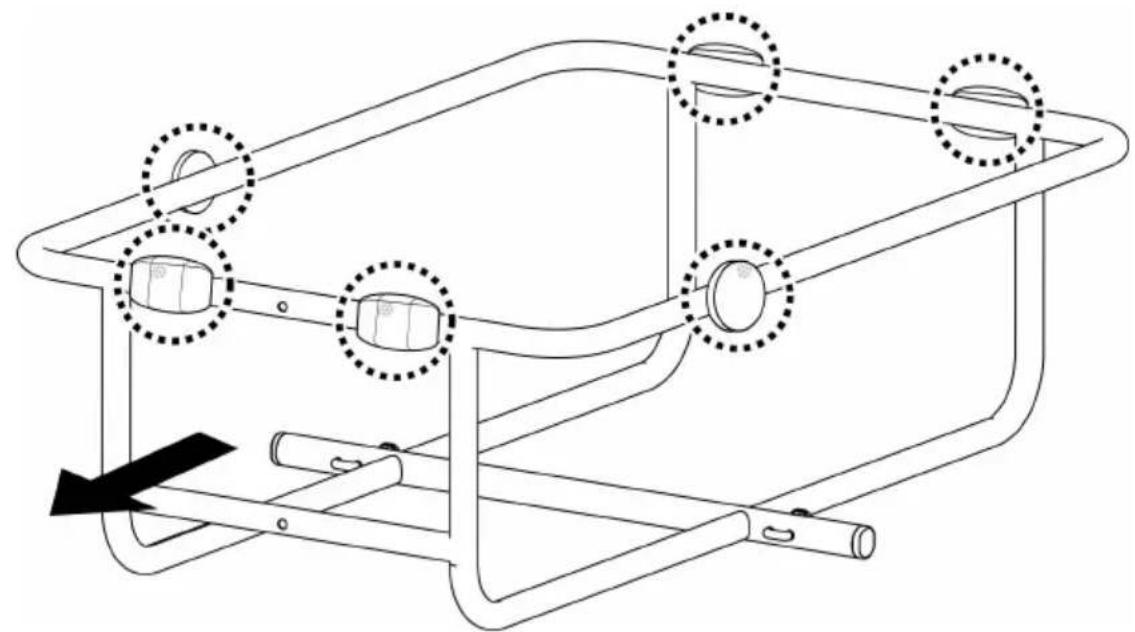

Var noga med att inte blanda ihop olika positioner (Figur 3).

44. Jag installerar dragkroken

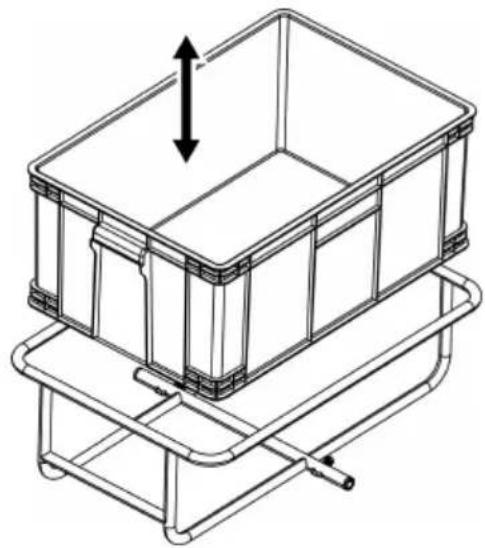

Ta ut lådan ( Figur 4 ) .

Fäst den nedre delen av dragkroken på huvudramen med 56 skruvar och packning i tillbehörspaketet ( Figur 5 ) .

Montera rörhylsan och kombinera två delar av dragkroken.

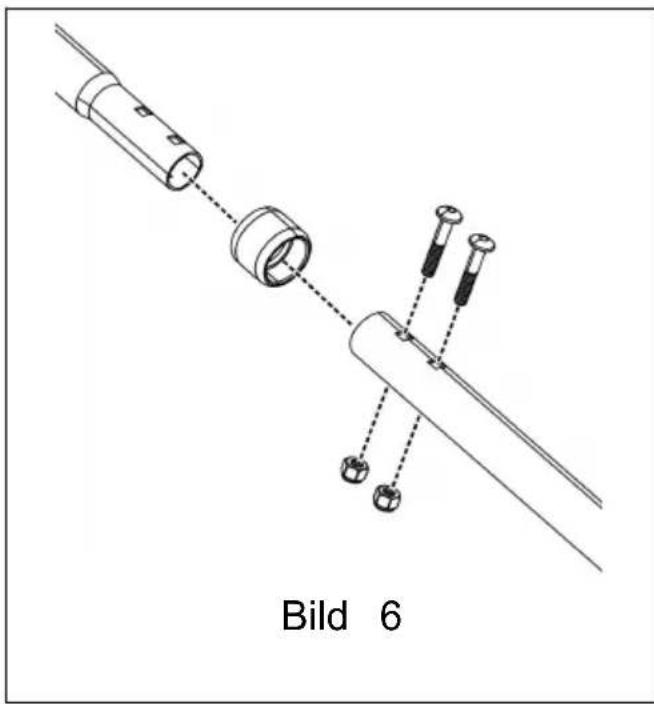

Fäst två delar med 34 mm skruvar i tillbehörspaketet (Figur 6 Sätt in stödbenet i det U-formade fästet. Fäst stödbenet med skruv och säkerhetsnål i tillbehörspaketet (Figur 7).

45. Att fästa hjulen

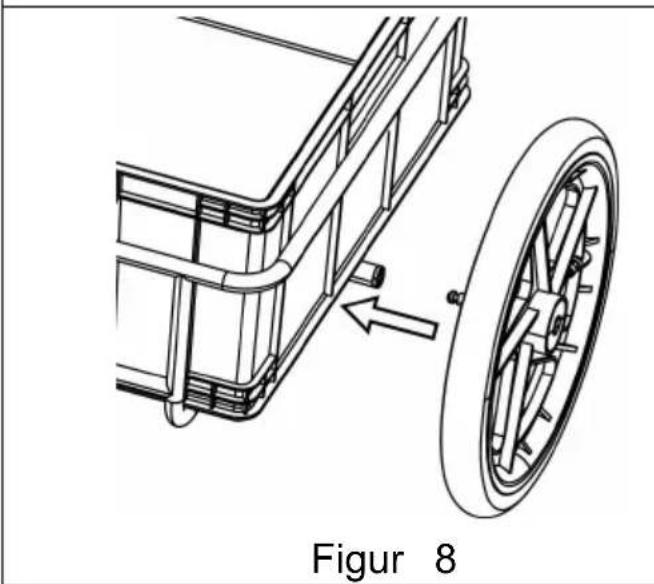

Sätt in hjulaxeln i axelupptagaren under släpvagnsramen tills d snäpper på plats (Figur 8). Dra bestämt i hjulet för att bekrät är helt inkopplad (Figur 9). För att ta bort hjulen, tryck på kr axelmottagaren och ta ut hjulen.

46. Att fästa trailern till cykeln

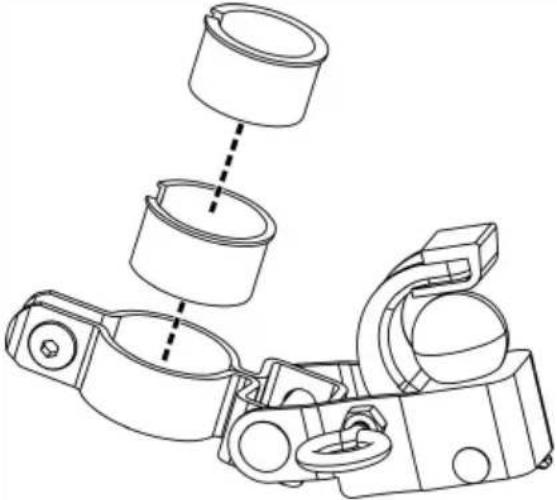

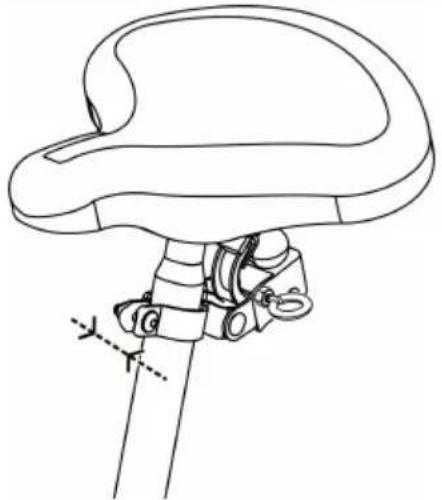

Sätt in sadelröret på din cykel i kopplingen. Dra åt skruven kopplingen på önskad höjd (Figur 10). Använd sadelrörsadaptra tillbehörspaketet om sadelröret inte matchar (Figur 11).

Bild 10	Bild 11

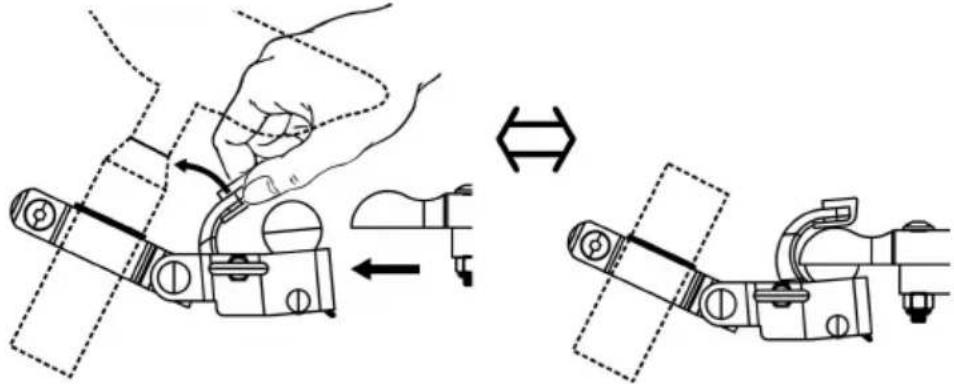

Lossa säkerhetsnålen på kopplingen. Öppna klämman på kopp och installera den på dragkroken (Figur 12).
Bild 12

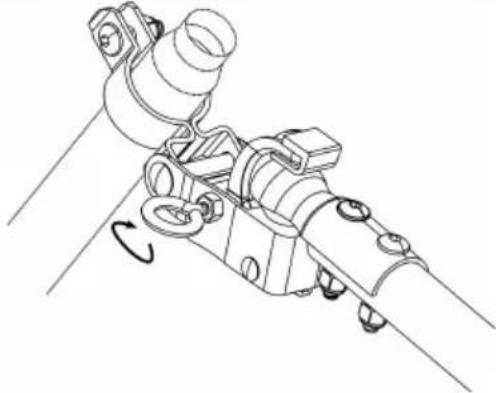

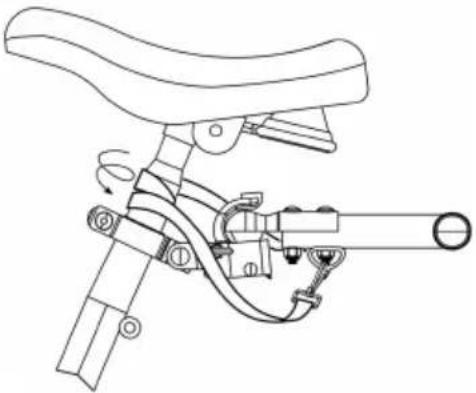

Dra åt säkerhetsnålen för att låsa klämman (Figur 13). Knyt fast säkerhetsremmen vid sätesröret (Figur 14).
Bild 13	Bild 14

47. Att fästa omslaget

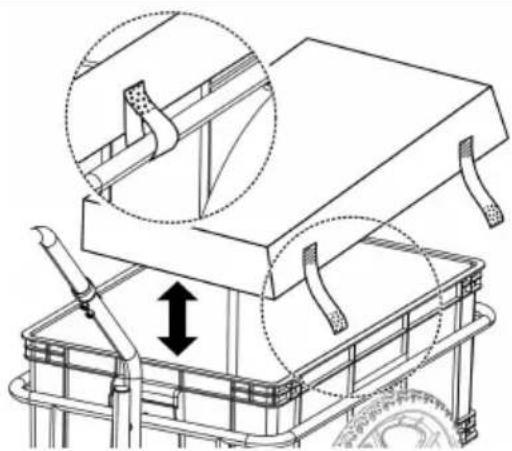

Sätt locket på lädan.

Knyt fast kardborrefästena på båda sidorna till basramen (Fig 15).

48. Släppa S uppport I t.ex

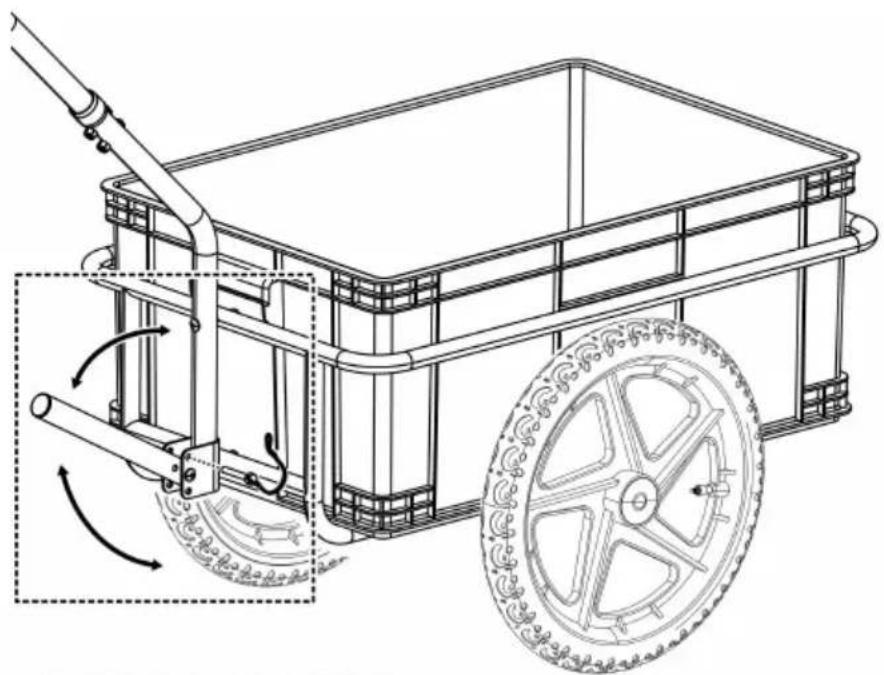

Släpp säkerhetsnålen. Lägg ner stödbenet. Fäst säkerhetsnålen nedre hålet (Figur 16). Stödbenet är endast tillgängligt när släpet används som handv Lås tillbaka stödbenet innan släpvagnen fästs på cykeln.

Kontrollera före varje användning:

• Hjulen är ordentligt fastsatta på släpet.
• Däcken är pumpade till rekommenderat tryck på däckets sidovägg.
• Dragkroken är ordentligt fastsatt på släpet.

• Kopplingen är ordentligt fastsatt på cykeln.

• Koppling och säkerhetsnålar är säkrade.

• Belastningen överstiger inte 40 kg (88 lbs) .
• Dragkrokens vikt vid kopplingen är större än 2 kg men överstiger i kg med fullastat släp.
• Se till att cykeln är i gott skick, särskilt bromsar och däck (se cykeltillverkarens instruktioner) .
• Ryttaren bär hjälm.
• Lasten är ordentligt säkrad.
• Locket är monterat och stängt.

MAINTENANCE

Förvaring: För längre produktlivslängd, förvara släpvagnen inomhus.

Släpvagnen bör inte förvaras vid temperaturer lägre än -23°C eller högän 65°C.

Tygvård: Handtvätt tygdelar med varmt vatten och mild tvål. ANVÄND INTE blekmedel eller lösningsmedel. Torka torrt och förvara borta från direkt solljus i ett torrt, välventilerat utrymme. Rengör fönster med en mjuk trasa.

Kolla upp:

• Inspektera dragkrok, krok, ramrör, flexkontakt och hårdvara för skador.
• Flexkopplingar måste servas vart 3-5 år för säker drift - Kontrollera bultarna är åtdragna.
• Inspektera däck och hjul för slitage och sprickor - Inspektera hjulen att se om de är korrekta och sprickor.
• Inspektera tygdelar med avseende på revor, skavsår och saknad ell skadad hårdvara.
