Produkttyp	Cykellastsläp
Märke	Vevor
Modell	CT903L
Maximal last	72,5 kg (160 lb)
Mått på låda (L x B x H)	71 x 51,6 x 30 cm (28 x 20,3 x 11,8 tum)
Hjuldiameter	16 tum (40,6 cm)
Däckbredd	1,75 tum (4,4 cm)
Rammaterial	Stål
Hjulmaterial	Stål
Typ av koppling	Universal (snabbkopplingsaxel, mutteraxel, genomgående axel ej kompatibel)
Säkerhetssystem	Säkerhetssprintar, säkerhetsbälte, låsning av tvärstänger
Cyklistens minimiålder	16 år
Rekommenderad hastighet	Upp till 16 km/h (10 mph) på slät väg, 8 km/h (5 mph) i kurvor
Rekommenderad kopplingsvikt	Mellan 3 kg (6,6 lb) och 8 kg (17,6 lb)
Däcktryck	Enligt anvisning på däcksidan
Innehåll i kartong	Huvudram, 2 hjul, 2 hjulaxlar, universalkoppling, dragstång, 2 hjulskydd, verktyg
Underhåll av tyg	Handtvätt med ljummet vatten och milt tvål; använd inte blekmedel
Förvaring	Inomhus, mellan -23°C och 65°C
Teknisk support	www.vevor.com/support

Vanliga frågor - CT903L Vevor

Vad är den maximala lasten för Vevor CT903L släpet?

Den maximala lasten är 72,5 kg (160 lb). Överskrid inte denna gräns för att undvika instabilitetsrisk.

Hur fäster man dragstången på släpet?

Tryck på fjäderknappen, skjut stången i mottagaren tills knappen kommer ut genom hål A. För sedan in säkerhetssprinten i hål B och kontrollera att den är ordentligt låst.

Hur fäster man släpet på en cykel med snabbkopplingsaxel?

Ta bort snabbkopplingssystemet från vänster sida av bakaxeln. Placera kopplingen mellan systemet och ramen, dra sedan åt. Justeringsmuttern måste gå in minst fem hela varv för att garantera säkerheten.

Kan jag använda detta släp för att transportera ett barn eller ett djur?

Nej, detta släp är endast avsett för gods transport. Transportera aldrig barn eller djur.

Vilken är den rekommenderade maximala hastigheten med släpet?

På slät och rak väg, överskrid inte 16 km/h (10 mph). I kurvor eller på ojämna underlag, sänk till 8 km/h (5 mph).

Hur kontrollerar man att rätt vikt är på kopplingen?

Placera det lastade släpet på en våg, lyft sedan dragstången cirka 25 cm från marken. Den visade vikten ska vara mellan 3 kg (6,6 lb) och 8 kg (17,6 lb) mer än släpets egenvikt.

Vad gör jag om min cykels axel är för kort för kopplingen?

Universalkopplingen kan inte användas om axeln är för kort. Konsultera en professionell cykelmekaniker för att hitta en lämplig lösning.

Hur underhåller man tygdelarna på släpet?

Tvätta för hand med ljummet vatten och milt tvål. Använd inte blekmedel eller lösningsmedel. Torka i skuggan på en torr och ventilerad plats.

Hur ofta ska de flexibla anslutningarna inspekteras?

De flexibla anslutningarna ska inspekteras och underhållas var 3:e till 5:e år för att garantera säker drift.

Var hittar jag reservdelar till Vevor CT903L släpet?

Använd endast delar som tillhandahålls eller rekommenderas av tillverkaren. Kontakta supporten via www.vevor.com/support.

BRUKSANVISNING CT903L Vevor

Teknisk support och e-garanticertifikat

Viktigt: Spara dessa instruktioner för framtida referens

Underlåtenhet att följa instruktionerna och varningarna i denna bruksanvisning kan leda till allvarliga skador eller dödsfall för föraren.

• ANVÄND INTE släpvagnen för att transportera barn eller husdjur. ANVÄND INTE släpvagnen som en leksak. ● ANVÄND INTE släpvagnen utan att vara ansluten till en cykel.
• Se till att alla låsanordningar är låsta före användning. ● Maximal belastning: 72,5 kg (160 lbs.)
• Denna produkt är inte lämplig för löpning eller skridskoåkning
• All last som är fäst vid handtaget och/eller på baksidan av ryggstödet och/eller på sidorna av fordonet kommer att påverka fordonets stabilitet.
• Tillbehör som inte är godkända av tillverkaren får inte användas.
• Använd endast reservdelar som tillhandahålls eller rekommenderas av tillverkaren.
• Använd INTE med en total belastning som överskrider viktgränserna. (Om den rekommenderade belastningen överskrids kan enheten bli instabil.) ● GÖR INTE modifieringar av produkten.
• Pumpa INTE upp däcken för mycket. Underlåtenhet att följa det nominella däcktrycket kan leda till explosion av däcket och möjlig skada.
• Det rekommenderas att en kvalificerad cykelmekaniker gör en säkerhetskontroll av dragcykeln innan du sätter på släpet.
• Före varje åktur, se till att släpet inte stör bromsning, trampning eller styrning av cykeln.
• Följ alltid lokala föreskrifter när du använder släpvagnen på allmänna vägar.
• Cykla aldrig på natten utan tillräcklig belysning.
• Följ alla lokala lagkrav för belysning.
• Om du behöver stanna av någon anledning, till exempel för att göra justeringar eller för att åtgärda ett punkterat däck, se till att köra vägen helt.
• När du använder din släpvagn drar du extra vikt och ett större fordon. Du måste ge mer tid för att bromsa, stanna och starta, mer utrymme för svängar och passager. Experimentera med den lastade släpvagnen i ett obelastat område tills du blir bekant med hur din cykel hanterar att dra släp.
• Undvik stenar, trottoarkanter, hård inbromsning och plötsliga svängningar. Undvik att åka över hinder med ett hjul, eftersom det kan få släpvagnen att välta.
• Åk alltid med locket nedåt för att säkra lasten.
• Cykelföraren måste vara minst 16 år gammal.
• Rekommenderade hastighetsgränser: - 16 km/h (10 mph) på jämna, raka vägar - 8 km/h (5 mph) vid svängning eller på ojämna vägar
• Släpvagnsvikten måste fördelas korrekt för säker hantering. Vikten på kopplingsdonet ska vara mellan 30 N (≈ 3 kg / 6,6 lbs) och 8 kg / 17,6 lbs. För att mäta detta, lasta din släpvagn och placera den bredvid badrumsvågen. Stig på vågen och notera din vikt. Stå på vågen och lyft upp änden av dragkroken en fot (cirka 25 cm) från marken. Vikten som visas ska vara 6,6 – 17,6 lbs mer än din vikt. Om vikten är för låg kan cykelns bakhjul tappa greppet. Om den är för hög kan dragkroken bli överbelastad.

Modell	CT903L
Typ	Bogsera
Max. Ladda	160 pund
Storlek för	28*20,3*11,8tum
Hjul	Stål, 16*1,75 tum
Material	Stål

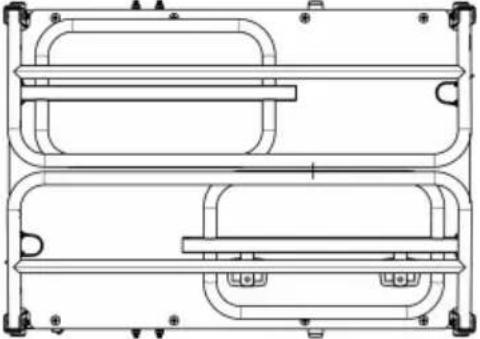

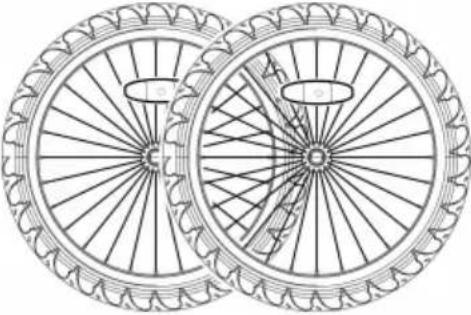

1 x Huvudram	2 x hjul
2 x Hjulaxel	1 x universalkoppling
1 x Dragkrok	2 x Hjulskydd
Verktyg
1 x 19mm Skiftnyckel +1 x 4 mm H ex nyckel + 1 x Anvä

36. Öppna huvudramen

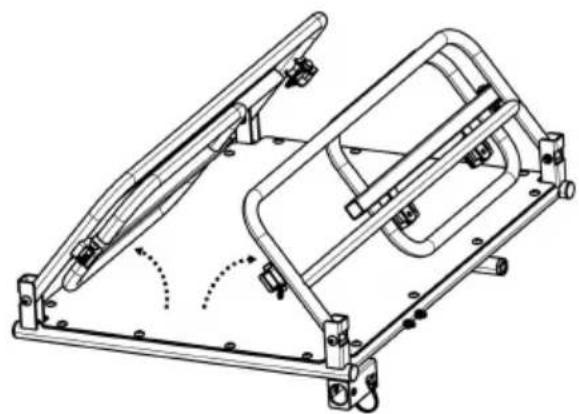

Ta ut släpvagnens huvudram och alla andra komponenter från kartongen. Lyft upp alla sidoramar till ett upprätt läge (Figur 2).

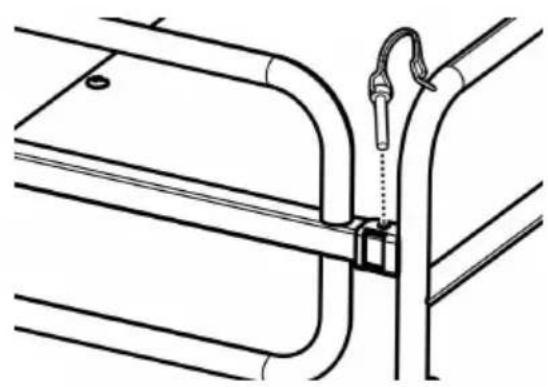

Lås främre och bakre tvärbalkar med hjälp av säkerhetsnålen som är fäst vid ramen (Figur 3). Se till att säkerhetsnålarna är ordentligt på plats enligt bilden (Figur 4).

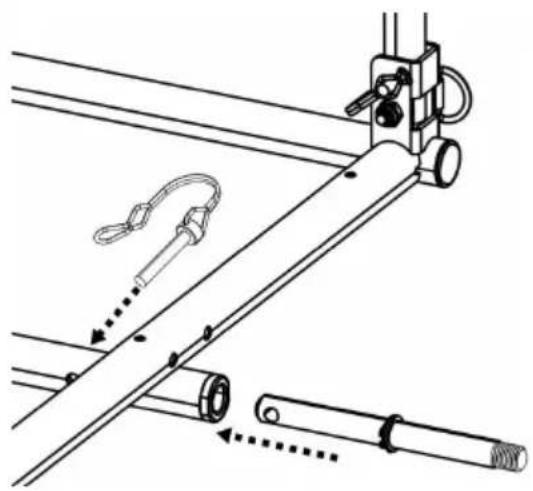

Figur 5	Sätt in hjulaxeln i axelhållaren under släpvagnsramen och läs säkerhetssprinten (5).

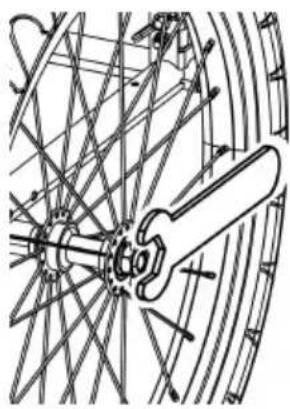

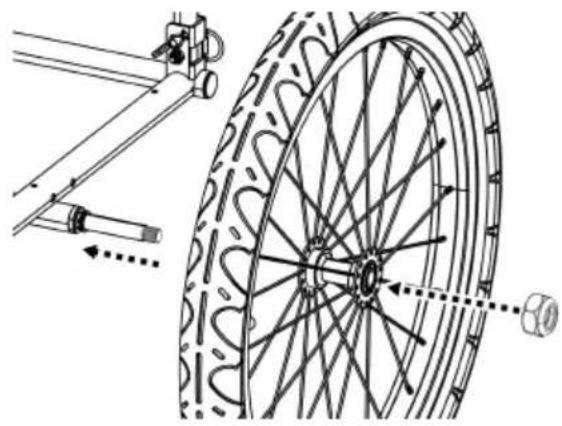

Sätt på hjulet och skruvmuttern på axeln (Figur 6). Fäst med en 19 mm skiftnyckel (Figur 7).
Bild 6	Bild 7

38. Installera hjulskydden

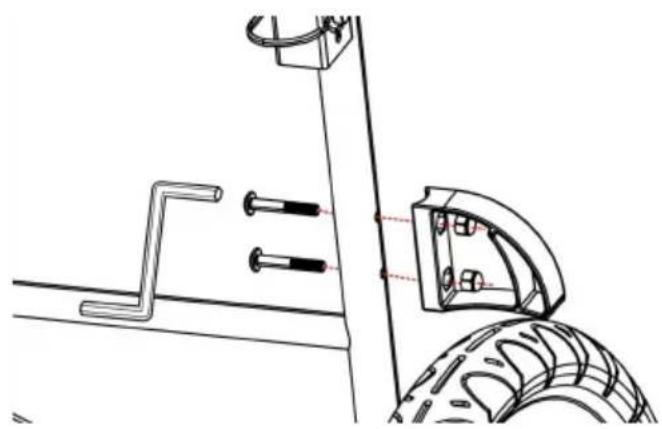

Sätt in hjulskyddsbultarna genom ramröret. Matcha hålen i hjulskydden med bultarna. Dra åt ordentligt med insexnyckel (Figur 8). Upprepa för hjulskyddet på andra sidan av trailern.

39. Installera dragkroken

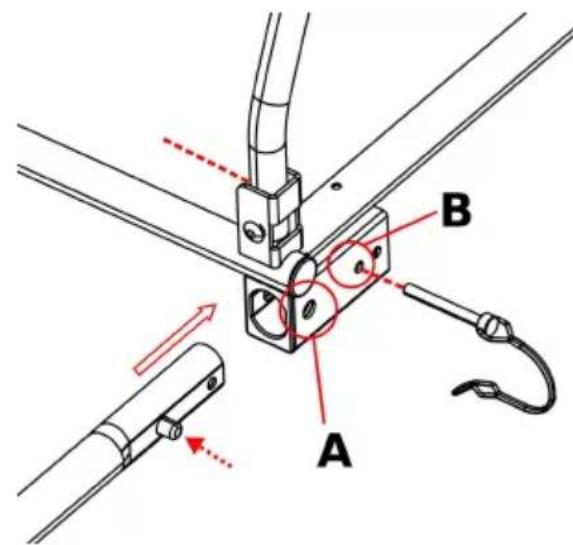

Tryck på fjäderknappen och skjut in dragkroken i dragkrokens mottagare tills fjäderknappen kommer ut ur hålet A. För in säkerhetsnålen från hålet B genom den andra sidan. Se till att säkerhetsnålen är ordentligt låst på plats enligt bilden (Figur 9).

40. Fästa släpet på cykeln

1. Snabbkopplingsaxel: Ta bort snabbkopplingen från vänster sida av cykelns bakaxel. Montera kopplingen mellan snabbkopplingen och ramen. Dra åt snabblåset enligt cykeltillverkarens manual. Dragkopplingen ska sitta kvar på cykeln när släpet tas bort (Figur 10).

Spänningsmuttern måste ha i gängorna i minst fem hela varv för att säkerställa tillräcklig klämkraft för att hålla bakhjulet säkert. Underlåtenhet att dra åt den spänningsjusterande muttern helt kan resultera i olyckor med allvarlig skada eller dödsfall. Om snabbkopplingen är för kort måste den bytas ut. Rådfråga en professionell cykelmekaniker för lämpliga delar och hjälp.

2. Nutted Axle: Skruva loss muttern med bricka från vänster cykelns bakaxel. Montera kopplingen på axeln och skruva tillba muttern med brickan ( Figur 11) .
Bild 11	⚠️ WARNINGAxelmuttern måste ha i gångor i minst fem hela varv för att säkerställa tillräcklig klämkraft fö att hålla bakhjulet säkert.Underlåtenhet att dra åt mutter helt kan leda till olyckor med allvarliga skador eller dödsfall.Om axeln är för kort kan Uni Hitch inte användas! Rådfråga professionell cykelmekaniker för lämpliga delar och hjälp.
3. Genomgående axel: Universalkopplingen passar inte en cyk genomgående axel. Kontakta återförsäljaren för möjlig lösning.

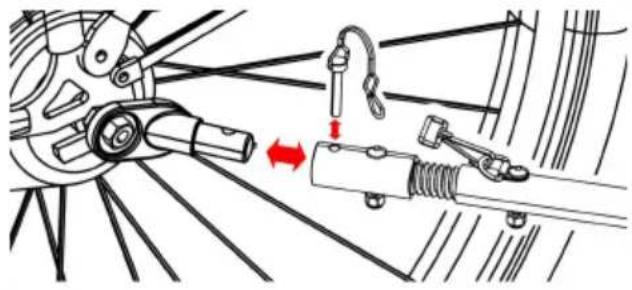

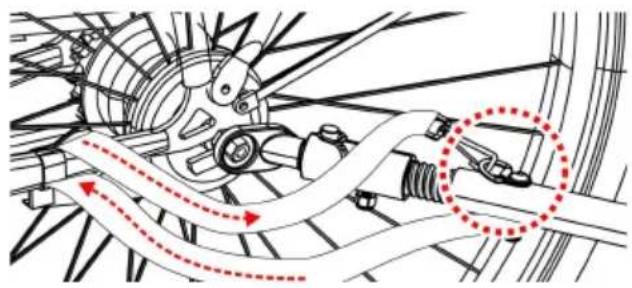

Bild 12	Anslut kopplingen på dragkroken och fästsäkerhetssprinten ( Figur 12)När dragkroken är fäst, virasäkerhetsbältet runt cykelns ran och haka fast i D-ringen pådragkroken.

Innan du cyklar

Kontrollera före varje användning:

• Hjulen är ordentligt fastsatta på släpet.
• Däcken är pumpade till rekommenderat tryck på däckets sidovägg.
• Dragkroken är ordentligt fastsatt på släpet.
• Kopplingen är ordentligt fastsatt på cykeln.
• Koppling och säkerhetsnålar är säkrade.
• Belastningen överstiger inte 72,5 kg (160 lbs).
• Dragkrokens vikt vid kopplingen är större än 2 kg men överstiger i kg med fullastat släp.
• Se till att cykeln är i gott skick, särskilt bromsar och däck (se cykeltillverkarens instruktioner).
• Ryttaren bär hjälm.
• Lasten är ordentligt säkrad.
• Locket är monterat och stängt.

UNDERHÅLL

Förvaring: För längre produktlivslängd, förvara släpvagnen inomhus. Släpvagnen bör inte förvaras vid temperaturer lägre än -23°C eller högre än 65°C.

Tygvård: Handtvätt tygdelar med varmt vatten och mild tvål. ANVÄND INTE blekmedel eller lösningsmedel. Torka torrt och förvara borta från direkt solljus i ett torrt, välventilerat utrymme. Rengör fönster med en mjuk trasa.

Kolla upp:

• Inspektera dragkrok, krok, ramrör, flexkontakt och hårdvara för skador.
• Flexkopplingar måste servas vart 3-5 år för säker drift - Kontrollera att bultarna är åtdragna.
• Inspektera däck och hjul för slitage och sprickor - Inspektera hjulen för att se om de är korrekta och utan sprickor.
• Inspektera tygdelar med avseende på revor, skavsår och saknade sömmar.

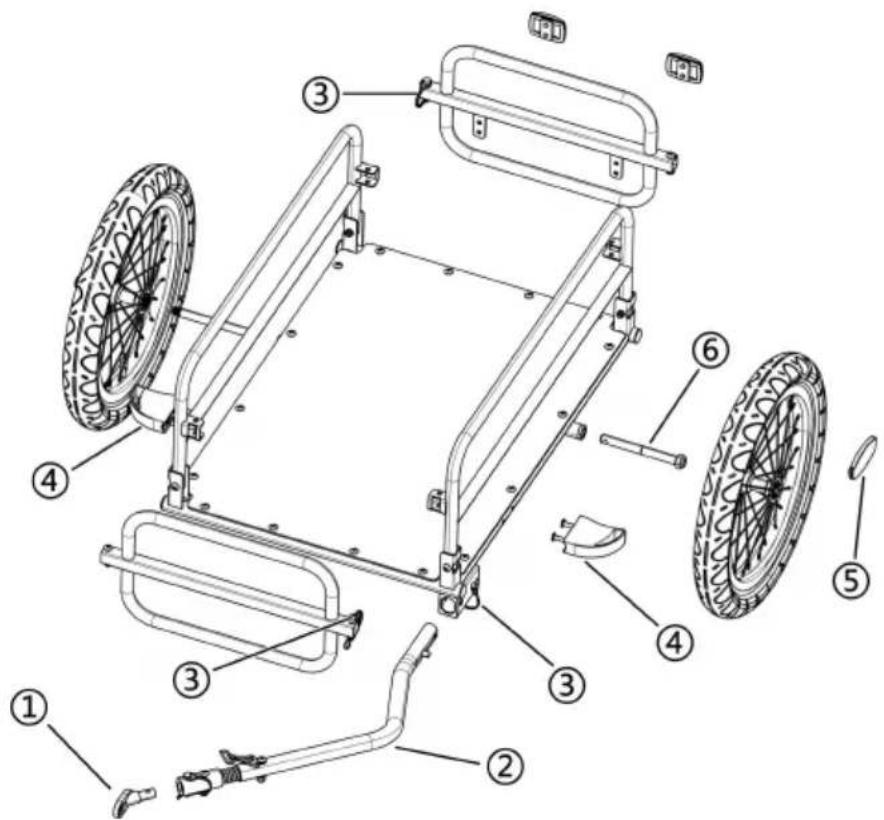

DELLISTA

Teknisk support och e-garanticertifikat: www.vevor.com/support
