CT903L - Rullo per bici indoor Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rimorchio portabici
Marca	Vevor
Modello	CT903L
Carico massimo	72,5 kg (160 lb)
Dimensioni del cassone (L x l x H)	71 x 51,6 x 30 cm (28 x 20,3 x 11,8 pollici)
Diametro delle ruote	16 pollici (40,6 cm)
Larghezza dei pneumatici	1,75 pollici (4,4 cm)
Materiale del telaio	Acciaio
Materiale delle ruote	Acciaio
Tipo di attacco	Universale (asse a sgancio rapido, asse filettato, asse passante non compatibile)
Sistema di sicurezza	Perni di sicurezza, cintura di sicurezza, bloccaggio delle barre trasversali
Età minima del ciclista	16 anni
Velocità consigliata	Fino a 16 km/h (10 mph) su strada liscia, 8 km/h (5 mph) in curva
Peso dell'attacco consigliato	Tra 3 kg (6,6 lb) e 8 kg (17,6 lb)
Pressione dei pneumatici	Conforme all'indicazione sul fianco del pneumatico
Contenuto della confezione	Telaio principale, 2 ruote, 2 assi ruota, attacco universale, barra di traino, 2 pararuote, attrezzi
Cura del tessuto	Lavaggio a mano con acqua tiepida e sapone neutro; non usare candeggina
Conservazione	All'interno, tra -23°C e 65°C
Assistenza tecnica	www.vevor.com/support

Domande frequenti - CT903L Vevor

Qual è il carico massimo del rimorchio Vevor CT903L?

Il carico massimo è di 72,5 kg (160 lb). Non superare questo limite per evitare rischi di instabilità.

Come fissare la barra di traino al rimorchio?

Premere il pulsante a molla, far scorrere la barra nel ricevitore finché il pulsante non esce dal foro A. Inserire quindi il perno di sicurezza nel foro B e verificare che sia ben bloccato.

Come agganciare il rimorchio a una bicicletta con asse a sgancio rapido?

Rimuovere il sistema di sgancio rapido dal lato sinistro dell'asse posteriore. Posizionare l'attacco tra il sistema e il telaio, quindi serrare. Il dado di regolazione deve impegnarsi di almeno cinque giri completi per garantire la sicurezza.

Posso usare questo rimorchio per trasportare un bambino o un animale?

No, questo rimorchio è progettato solo per il trasporto di merci. Non trasportare mai bambini o animali.

Qual è la velocità massima consigliata con il rimorchio?

Su strada liscia e dritta, non superare 16 km/h (10 mph). In curva o su superfici irregolari, ridurre a 8 km/h (5 mph).

Come verificare il peso corretto sull'attacco?

Posizionare il rimorchio carico su una bilancia, quindi sollevare la barra di traino a circa 25 cm da terra. Il peso indicato deve essere compreso tra 3 kg (6,6 lb) e 8 kg (17,6 lb) in più rispetto al peso del solo rimorchio.

Cosa fare se l'asse della mia bicicletta è troppo corto per l'attacco?

L'attacco universale non può essere utilizzato se l'asse è troppo corto. Consultare un meccanico di biciclette professionista per trovare una soluzione adatta.

Come prendersi cura delle parti in tessuto del rimorchio?

Lavare a mano con acqua tiepida e sapone neutro. Non usare candeggina o solventi. Asciugare all'ombra in un luogo asciutto e ventilato.

Con quale frequenza vanno ispezionati i connettori flessibili?

I connettori flessibili devono essere ispezionati e sottoposti a manutenzione ogni 3-5 anni per garantire un funzionamento sicuro.

Dove trovare pezzi di ricambio per il rimorchio Vevor CT903L?

Utilizzare solo parti fornite o raccomandate dal produttore. Contattare il supporto tramite www.vevor.com/support.

MANUALE UTENTE CT903L Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

RIMORCHIO PER BICICLETTE

MODELLO: CT90 3L

Importante: conservare queste istruzioni per riferimento futuro

Il mancato rispetto delle istruzioni e delle avvertenze contenute nel presente manuale potrebbe provocare lesioni gravi o mortali al pilota.

• NON utilizzare il rimorchio per trasportare bambini o animali domestici. NON utilizzare il rimorchio come un giocattolo.
• NON utilizzare il rimorchio senza averlo collegato a una bicicletta.
• Assicurarsi che tutti i dispositivi di bloccaggio siano inseriti prima dell'uso. ● Carico massimo: 72,5 kg (160 libbre)
• Questo prodotto non è adatto per correre o pattinare.
• Qualsiasi carico attaccato alla maniglia e/o sul retro dello schienale sui lati del veicolo influenzerà la stabilità del veicolo.
• Non devono essere utilizzati accessori non approvati dal produttore.
• Utilizzare solo parti di ricambio fornite o consigliate dal produttore.
• NON utilizzarlo con un carico totale che superi i limiti di peso. Se superato il carico consigliato, l'unità potrebbe diventare instabile.
• NON apportare modifiche al prodotto.
• NON gonfiare eccessivamente i pneumatici. Il mancato rispetto della pressione nominale sul fianco del pneumatico può provocare l'esplosione del pneumatico e possibili lesioni.
• Si consiglia di far eseguire un controllo di sicurezza della bicicletta trainante da un meccanico di biciclette qualificato prima di agganciare il rimorchio.
• Prima di ogni utilizzo, assicurarsi che il rimorchio non interferisca con la frenata, la pedalata o lo sterzo della bicicletta.
• Rispettare sempre le normative locali quando si utilizza il rimorchio su strade pubbliche.
• Non andare mai in bicicletta di notte senza un'illuminazione adeguata.
• Rispettare tutti i requisiti legali locali per l'illuminazione.
• Se devi fermarti per qualsiasi motivo, ad esempio per apportare modifiche o riparare una gomma a terra, assicurati di allontanarti completamente dalla strada.
• Quando usi il tuo rimorchio, stai trainando un peso extra e un volume più grande. È necessario concedere più tempo per frenare, rallentare,

fermarsi e partire e lasciare più spazio per svolte e passaggi.

Sperimenta con il rimorchio carico in un'area non congestionata finché non acquisisci familiarità con il modo in cui la tua bicicletta gestisce il traino di un rimorchio.

• Evitare sassi, cordoli, frenate brusche e sterzate improvvise. Evitare di superare gli ostacoli con una ruota poiché ciò potrebbe causare il ribaltamento del rimorchio.
• Viaggiare sempre con la copertura abbassata per fissare il carico.
• Il conducente della bicicletta deve avere almeno 16 anni.
• Limiti di velocità consigliati: - 16 km/h (10 mph) su strade lisce - 8 km/h (5 mph) in curva o su strade sconnesse
• Il peso del rimorchio deve essere distribuito correttamente per una movimentazione sicura. Il peso sul connettore dell'attacco deve essere compreso tra 30 N (≈ 3 kg / 6,6 lbs) e 80 N (≈ 8 kg / 17,6 lbs). Per misurarlo, carica il rimorchio e posizionalo accanto alla bilancia pesapersone. Sali sulla bilancia e prendi nota del tuo peso. Stando sulla bilancia, sollevare l'estremità della barra di traino di un piede (circa 25 cm) da terra. Il peso indicato dovrebbe essere compreso tra 6,6 e 17,6 libbre in più del tuo peso. Se il peso è troppo basso, la parte posteriore della bicicletta potrebbe perdere trazione. Se è troppo alto, l'attacco potrebbe essere sovraccaricato.

Modello	CT903L
Tipo	Trainare
Massimo. Carico	160 libbre
Dimensioni del	28*20,3*11,8 pollici
Ruote	Acciaio, 16 x 1,75 pollici
Materiale	Acciaio

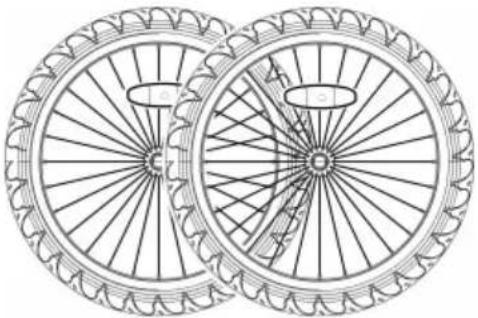

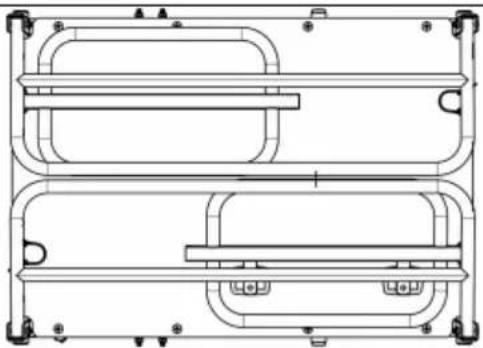

SOMMARIO

1 telaio principale	2 ruote
2 assi della ruota	1 attacco universale
1 barra di traino	2 protezioni per ruote
Utensili
1 chiave da 19 mm +1 chiave da 4 mm Chiave H ex + 1 n

Come assemblare

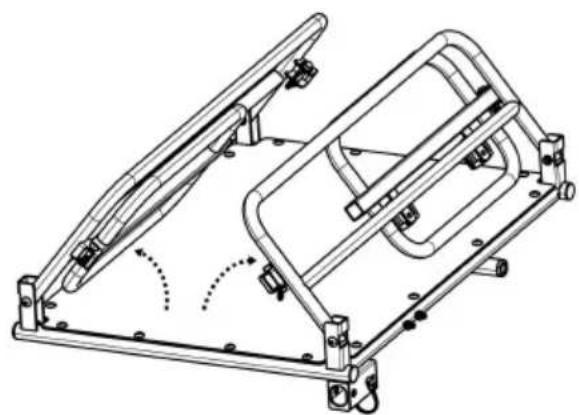

16. Apertura del telaio principale

Estrarre il telaio principale del rimorchio e tutti gli altri componenti dal cartone. Sollevare tutti i telai laterali in posizione verticale (Figura 2).

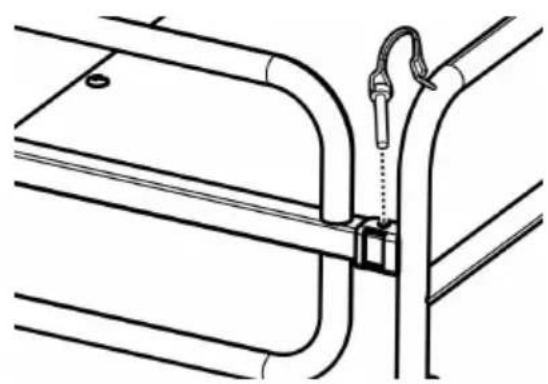

Bloccare le traverse anteriori e posteriori utilizzando il perno di sicurezza fissato al telaio (Figura 3). Assicurarsi che i perni di sicurezza siano correttamente bloccati in posizione come mostra la Figura 4.

17. Montaggio delle ruote

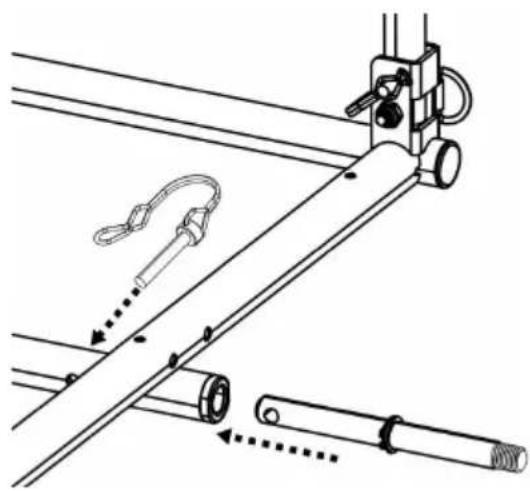

Figura 5	Inserire l'asse della ruota nel ricevitore dell'asse sotto il telai del rimorchio e bloccare il per di sicurezza (5).

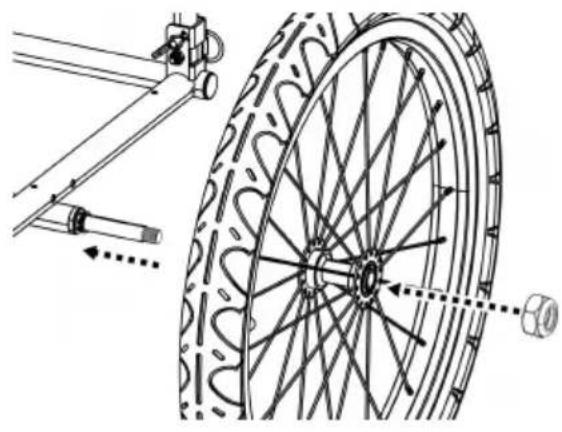

Mettere la ruota e il dado sull'asse (Figura 6). Fissare il chiave da 19 mm (Figura 7).
Figura 6	Figura 7

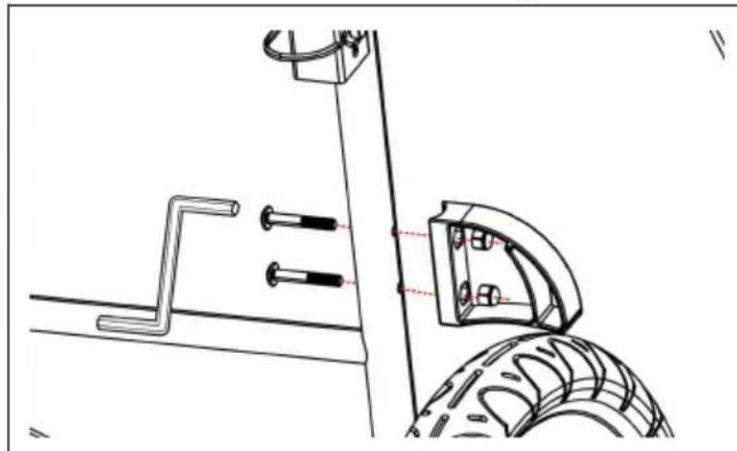

18. Installazione delle protezioni delle ruote

Inserire i bulloni della protezione della ruota attraverso il tubo del telaio. Allineare i fori nelle protezioni delle ruote ai bulloni.

Stringere saldamente con la chiave esagonale (Figura 8). Ripetere per la protezione della ruota sull'altro lato del rimorchio.

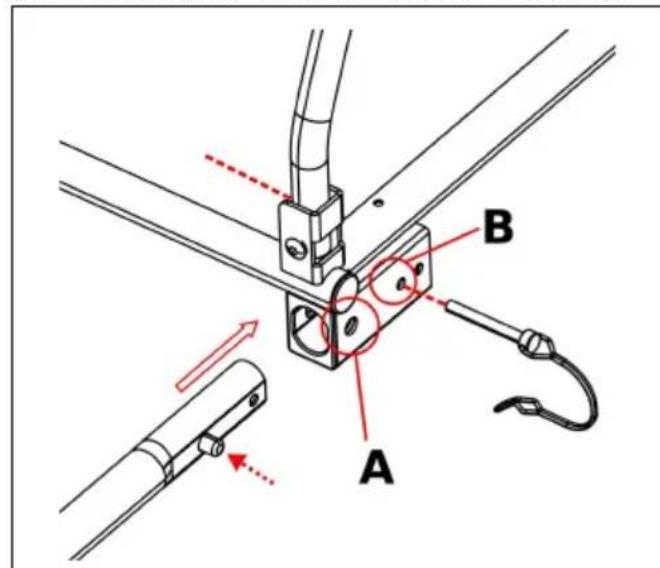

19. Installazione della barra di traino

Figura 9

Premendo il pulsante a molla, scorrere la barra di traino nel relativo alloggiamento finché il pulsante a molla non fuoriesce dal foro A. Inserire la spilla da balia dal foro B attraverso l'altro lato. Assicurarsi che il perno di sicurezza sia bloccato correttamente in posizione come mostrato (Figura 9).

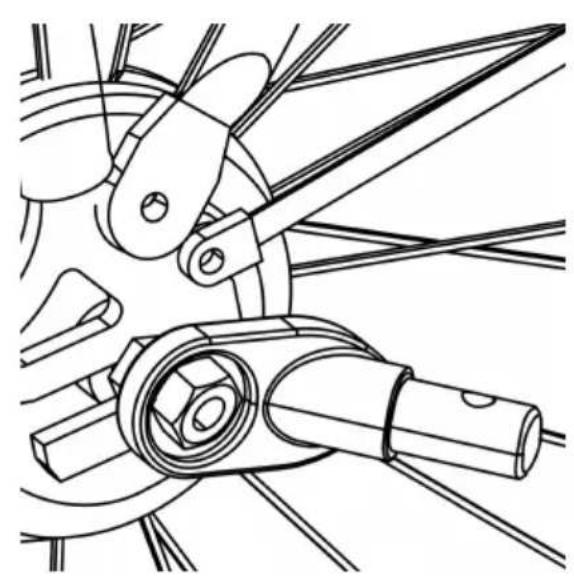

20. Collegamento del rimorchio alla bicicletta

1. Asse a sgancio rapido: rimuovere lo sgancio rapido dal lato sinistro dell'asse posteriore della bicicletta. Installare l'attacco tra sgancio rapido e telaio. Stringere lo sgancio rapido seguendo il manuale del produttore della bicicletta. Il gancio può rimanere sulla bicicletta quando il rimorchio viene rimosso (Figura 10).

Il dado di regolazione della tensione deve impegnarsi nella filettatura per almeno cinque giri completi per garantire una forza di bloccaggio adeguata per trattenere saldamente la ruota posteriore. Il mancato serraggio completo del dado di regolazione della tensione può provocare incidenti con lesioni gravi o mortali. Se il perno a sgancio rapido è troppo corto, deve essere sostituito. Consultare un meccanico di biciclette professionista per le parti appropriate e l'assistenza.

1. Asse con dadi: svitare il dado con rondella dal lato sinistro posteriore della bicicletta. Installare l'attacco sull'asse e riavvitare il dado con la rondella (Figura 11).

Il dado dell'asse deve impegnarsi nella filettatura per almeno cinque giri completi per garantire una forza di serraggio adeguata per trattenere saldamente la ruota posteriore. Il mancato serraggio completo del dado può provocare incidenti con lesioni gravi o mortali. Se l'asse è troppo corto con l'attacco universale, non può essere utilizzato! Consultare un meccanico di biciclette professionista per le parti appropriate e l'assistenza.

1. Perno passante: l'attacco universale non è adatto a biciclette con perno passante. Si prega di consultare il rivenditore per una soluzione.

Collegare l'accoppiatore sulla barra di traino e fissare il perno di sicurezza (Figura 12). Una volta fissata la barra di traino, avvolgere la cintura di sicurezza attorno al telaio della bicicletta e agganciarla all'anello a D sulla barra di traino.

Prima di guidare

Controllare prima di ogni utilizzo:

• Le ruote sono adeguatamente fissate al rimorchio.
• Gli pneumatici vengono gonfiati alla pressione consigliata sulla parete laterale dello pneumatico.
• La barra di traino è fissata correttamente al rimorchio.
• L'attacco è adeguatamente fissato alla bicicletta. L'accoppiatore e i perni di sicurezza sono fissati.
• Il carico non supera i 72,5 kg (160 libbre).
• Il peso della barra di traino sull'attacco è superiore a 2 kg ma non supera i 9 kg con rimorchio a pieno carico.
• Assicurarsi che la bicicletta sia in buone condizioni di funzionamento, in particolare freni e pneumatici (fare riferimento alle istruzioni del produttore della bicicletta).
• Il pilota indossa un casco.
• Il carico è adeguatamente fissato.
• Il coperchio è installato e chiuso.

MANUTENZIONE

Stoccaggio: per una maggiore durata del prodotto, conservare il rimorchio al chiuso. Il rimorchio non deve essere conservato a temperature inferiori a -23 °C (-10 °F) o superiori a 65 °C (150 °F).

Cura del tessuto: lavare a mano le parti in tessuto con acqua tiepida e sapone neutro. NON utilizzare candeggina o solventi. Asciugare e conservare al riparo dalla luce solare diretta in un'area asciutta e ben ventilata. Pulisci le finestre con un panno umido e morbido.

Controllo:

• Ispezionare la barra di traino, l'attacco, i tubi del telaio, il connettore flessibile e la bulloneria per eventuali danni.
• I connettori flessibili devono essere sottoposti a manutenzione ogni 3-5 anni per garantire un funzionamento sicuro: verificare che i bulloni siano serrati.
• Ispezionare pneumatici e ruote per usura e crepe - Ispezionare le ruote per accuratezza e crepe.
• Ispezionare le parti in tessuto per individuare eventuali strappi, abrasioni e componenti mancanti o danneggiati.

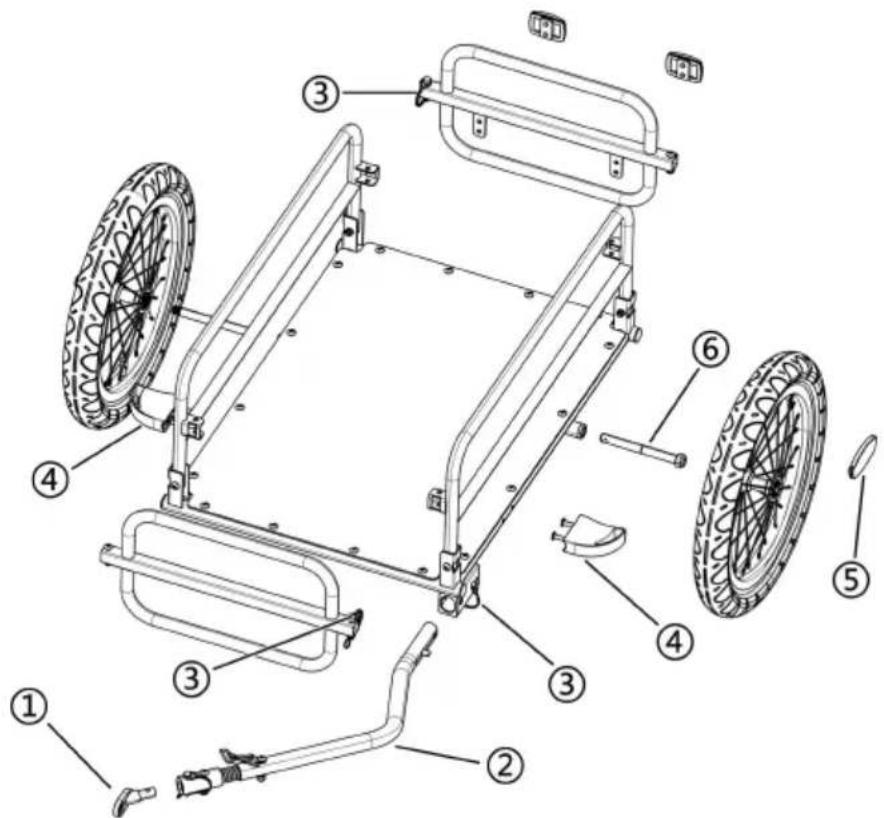

ELENCO DELLE PARTI

① Accoppiatore ② Barra di traino ③ PIN di sicurezza ④ Protezioni delle ruote ⑤ Riflettore della ruota ⑥ Asse della

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

RAPPRESENTANTE CE: SHUNSHUN GmbH.

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Germania

Tel: [phone] [e-mail]

Rappresentante per il Regno Unito: Pooledas Group Ltd.

Unità 5 Albert Edward House, The Pavilions Preston, Regno Unito

Tel: [phone] [e-mail]

Importato negli Stati Uniti: Sanven Technology Ltd.
