Produkttyp	Fahrradladetrailer
Marke	Vevor
Modell	CT903L
Maximale Belastung	72,5 kg (160 lb)
Abmessungen der Wanne (L x B x H)	71 x 51,6 x 30 cm (28 x 20,3 x 11,8 Zoll)
Raddurchmesser	16 Zoll (40,6 cm)
Reifenbreite	1,75 Zoll (4,4 cm)
Rahmenmaterial	Stahl
Radmaterial	Stahl
Anhängerkupplungstyp	Universell (Schnellspannachse, Mutterachse, Steckachse nicht kompatibel)
Sicherheitssystem	Sicherheitsstifte, Sicherheitsgurt, Verriegelung der Querstangen
Mindestalter des Fahrers	16 Jahre
Empfohlene Geschwindigkeit	Bis zu 16 km/h (10 mph) auf glatter Straße, 8 km/h (5 mph) in Kurven
Empfohlenes Stützgewicht	Zwischen 3 kg (6,6 lb) und 8 kg (17,6 lb)
Reifendruck	Gemäß Angabe auf der Reifenflanke
Kartoninhalt	Hauptrahmen, 2 Räder, 2 Radachsen, universelle Kupplung, Zugstange, 2 Radschützer, Werkzeug
Stoffpflege	Handwäsche mit lauwarmem Wasser und milder Seife; kein Bleichmittel verwenden
Lagerung	Innen, zwischen -23°C und 65°C
Technische Unterstützung	www.vevor.com/support

Häufig gestellte Fragen - CT903L Vevor

Wie hoch ist die maximale Belastung des Vevor CT903L Anhängers?

Die maximale Belastung beträgt 72,5 kg (160 lb). Überschreiten Sie diese Grenze nicht, um ein Risiko der Instabilität zu vermeiden.

Wie befestige ich die Zugstange am Anhänger?

Drücken Sie den Federknopf, schieben Sie die Stange in den Aufnehmer, bis der Knopf durch das Loch A austritt. Stecken Sie dann den Sicherheitsstift in Loch B und überprüfen Sie, ob er gut verriegelt ist.

Wie befestige ich den Anhänger an einem Fahrrad mit Schnellspannachse?

Entfernen Sie das Schnellspannsystem an der linken Seite der Hinterachse. Platzieren Sie die Kupplung zwischen dem System und dem Rahmen und ziehen Sie sie wieder fest. Die Einstellmutter muss mindestens fünf volle Umdrehungen eingreifen, um die Sicherheit zu gewährleisten.

Kann ich diesen Anhänger zum Transport eines Kindes oder Tieres verwenden?

Nein, dieser Anhänger ist nur für den Warentransport ausgelegt. Kinder oder Tiere dürfen niemals transportiert werden.

Wie hoch ist die empfohlene Höchstgeschwindigkeit mit dem Anhänger?

Auf glatter, gerader Straße nicht mehr als 16 km/h (10 mph). In Kurven oder auf unebenen Flächen reduzieren Sie auf 8 km/h (5 mph).

Wie überprüfe ich das korrekte Gewicht an der Kupplung?

Stellen Sie den beladenen Anhänger auf eine Waage, heben Sie dann die Zugstange etwa 25 cm vom Boden an. Das angezeigte Gewicht sollte zwischen 3 kg (6,6 lb) und 8 kg (17,6 lb) über dem Gewicht des leeren Anhängers liegen.

Was tun, wenn die Achse meines Fahrrads zu kurz für die Kupplung ist?

Die Universalkupplung kann nicht verwendet werden, wenn die Achse zu kurz ist. Konsultieren Sie einen professionellen Fahrradmechaniker, um eine geeignete Lösung zu finden.

Wie pflege ich die Stoffteile des Anhängers?

Mit lauwarmem Wasser und milder Seife von Hand waschen. Kein Bleichmittel oder Lösungsmittel verwenden. An einem schattigen, trockenen und belüfteten Ort trocknen.

Wie oft sollten die flexiblen Verbinder überprüft werden?

Die flexiblen Verbinder sollten alle 3 bis 5 Jahre überprüft und gewartet werden, um einen sicheren Betrieb zu gewährleisten.

Wo finde ich Ersatzteile für den Vevor CT903L Anhänger?

Verwenden Sie nur Teile, die vom Hersteller geliefert oder empfohlen werden. Kontaktieren Sie den Support unter www.vevor.com/support.

BEDIENUNGSANLEITUNG CT903L Vevor

Zertifikat für technischen Support und E-Garantie

Wichtig: Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

Die Nichtbeachtung der Anweisungen und Warnungen in diesem Handbuch kann zu schweren Verletzungen oder zum Tod des Fahrers führen.

• Benutzen Sie den Anhänger NICHT zum Transport von Kindern oder Haustieren. Benutzen Sie den Anhänger NICHT als Spielzeug.
• Benutzen Sie den Anhänger NICHT, ohne dass er an ein Fahrrad angeschlossen ist.
• Stellen Sie vor der Verwendung sicher, dass alle Verriegelungsvorrichtungen eingerastet sind. Maximale Last: 72,5 kg (160 Pfund).
• Dieses Produkt ist nicht zum Laufen oder Skaten geeignet.
• Jegliche Last, die am Griff und/oder an der Rückseite der Rückenlehne und/oder an den Seiten des Fahrzeugs angebracht ist, beeinträchtigt die Stabilität des Fahrzeugs.
• Zubehör, das nicht vom Hersteller freigegeben ist, darf nicht verwendet werden.
• Verwenden Sie nur vom Hersteller gelieferte oder empfohlene Ersatzteile.
• Benutzen Sie es NICHT mit einer Gesamtlast, die die Gewichtsgrenzen überschreitet. Wenn die empfohlene Belastung überschritten wird, kann das Gerät instabil werden.
• Nehmen Sie KEINE Änderungen am Produkt vor.
• Pumpen Sie die Reifen NICHT zu stark auf. Die Nichteinhaltung des Nenndrucks an der Reifenseitenwand kann zur Explosion des Reifens und möglichen Verletzungen führen.
• Es wird empfohlen, das Zugfahrrad vor dem Anhängen des Anhängers von einem qualifizierten Fahrradmechaniker auf seine Sicherheit prüfen zu lassen.
• Stellen Sie vor jeder Fahrt sicher, dass der Anhänger das Bremse Treten oder Lenken des Fahrrads nicht behindert.
• Beachten Sie stets die örtlichen Vorschriften, wenn Sie den Anhänger auf öffentlichen Straßen verwenden. ● Fahren Sie nachts niemals ohne ausreichende Beleuchtung Fahrrad
• Befolgen Sie alle örtlichen gesetzlichen Vorschriften für die Beleuchtung.
• Wenn Sie aus irgendeinem Grund anhalten müssen, beispielsweise um Einstellungen vorzunehmen oder einen platten Reifen zu reparieren, fahren Sie unbedingt vollständig von der Straße ab.
• Wenn Sie Ihren Anhänger verwenden, ziehen Sie zusätzliches Gewicht und ein größeres Fahrzeug. Sie müssen mehr Zeit zum Bremsen, Verlangsamen, Anhalten und Anfahren einplanen und mehr Platz für Kurven und Durchgänge lassen. Experimentieren Sie mit dem beladenen Anhänger an einem freien Ort, bis Sie mit der Handhabung Ihres Fahrrads beim Ziehen eines Anhängers vertraut sind.
• Vermeiden Sie Steine, Bordsteine, starkes Bremsen und plötzliches Ausweichen. Vermeiden Sie es, mit einem Rad über Hindernisse zu fahren, da dies zum Umkippen des Anhängers führen kann.
• Fahren Sie immer mit heruntergeklappter Abdeckung, um die Ladung zu sichern.
• Der Fahrer des Fahrrades muss mindestens 16 Jahre alt sein.
• Empfohlene Geschwindigkeitsbegrenzungen: - 16 km/h (10 mph) auf glatten, geraden Straßen - 8 km/h (5 mph) beim Abbiegen oder auf unebenen Straßen
• Für eine sichere Handhabung muss das Gewicht des Anhängers richtig verteilt sein. Das Gewicht am Kupplungsstecker sollte zwischen 30 N (≈ 3 kg / 6,6 lbs.) und 80 N (≈ 8 kg / 17,6 lbs.) betragen. Um es zu messen, beladen Sie Ihren Anhänger und stellen Sie ihn neben eine Personenwaage. Steigen Sie auf die Waage und notieren Sie Ihr Gewicht. Stellen Sie sich auf die Waage und heben Sie das Ende der Anhängerkupplung etwa einen Fuß (ca. 25 cm) über den Boden. Das angezeigte Gewicht sollte 6,6 – 17,6 Pfund betragen, mehr als Ihr eigenes Gewicht. Bei zu geringem Gewicht könnte das Hinterrad des Fahrrads an Bodenhaftung verlieren. Wenn es zu hoch ist, kann es zu einer Überlastung der Anhängerkupplung kommen.

Modell	CT903L
Typ	Abschleppen
Max. Belastung	160 Pfund
Größe des	28 * 20,3 * 11,8 Zoll
Räder	Stahl, 40,6 x 4,4 cm
Material	Stahl

1 x Anhängerkupplung	2 x Radschutz
Werkzeuge
1 x 19 mm Schraubenschlüssel + 1 x 4 mm Innensechskantschl Benutzerhandbuch

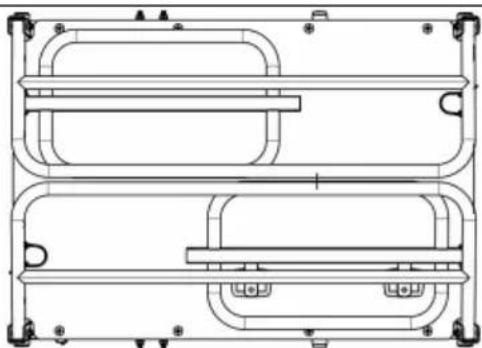

11. Öffnen des Hauptrahmens

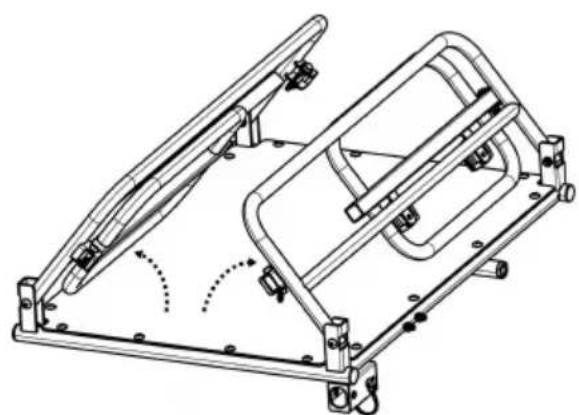

Nehmen Sie den Hauptrahmen des Anhängers und alle anderen Komponenten aus dem Karton. Heben Sie alle Seitenrahmen in aufrechte Position (Abbildung 1, Abbildung 2).

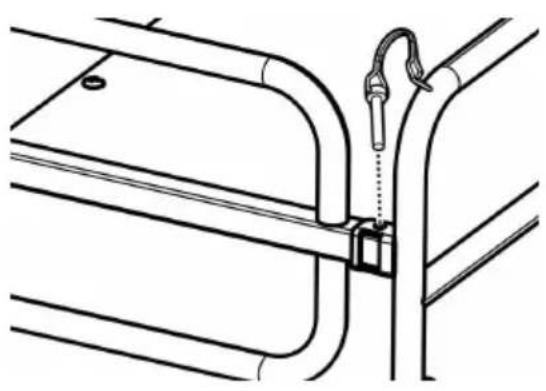

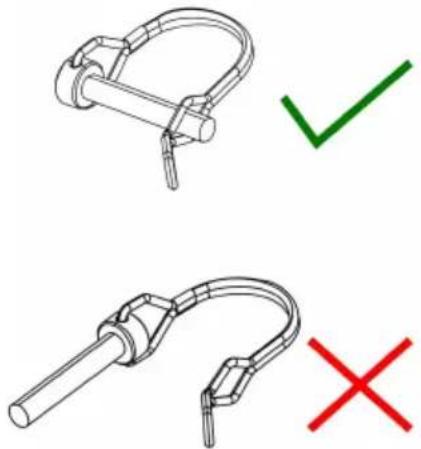

Verriegeln Sie die vorderen und hinteren Querstangen mit den am Rahmen befestigten Sicherheitsstiften (Abbildung 3). Stellen Sie sicher, dass die Sicherheitsstifte richtig eingerastet sind, wie gezeigt.

Abbildung 4 ).
Figur 3	Figur 4

12. Anbringen der Räder

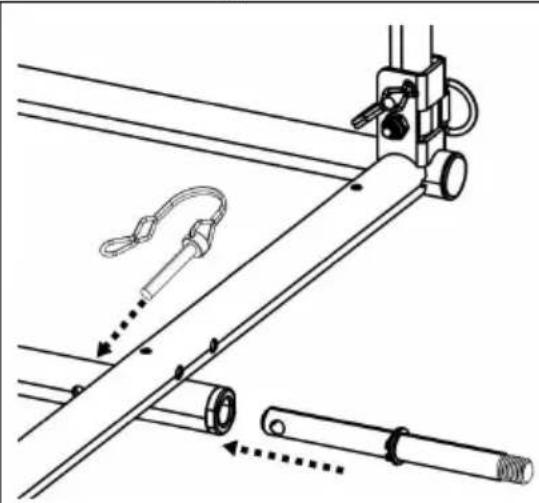

Setzen Sie die Radachse in die Achsaufnahme unterhalb des Anhängerrahmens ein und verriegeln Sie den Sicherungsstift (5).

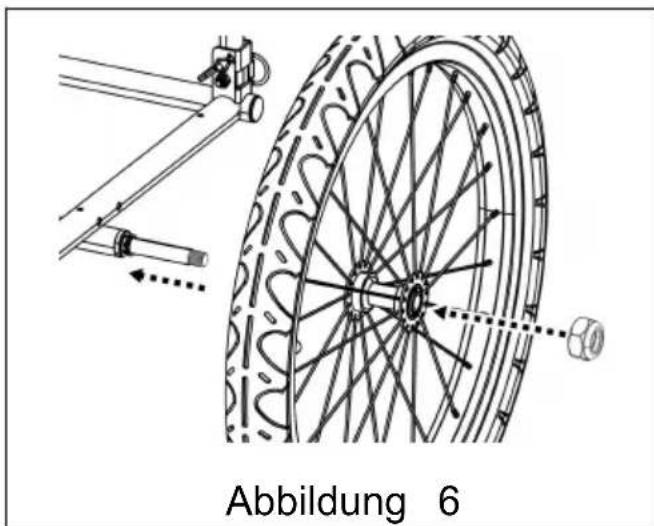

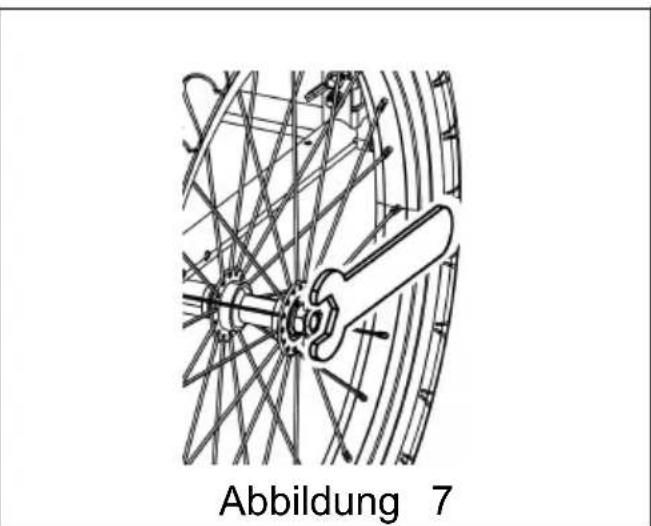

Setzen Sie das Rad und die Schraubenmutter auf die Achse (Abbildung 6). Ziehen Sie die Schraubenmutter mit einem 19-mm-Schraubenschlüssel fest (Abbildung 7).

13. Montage der Radschützer

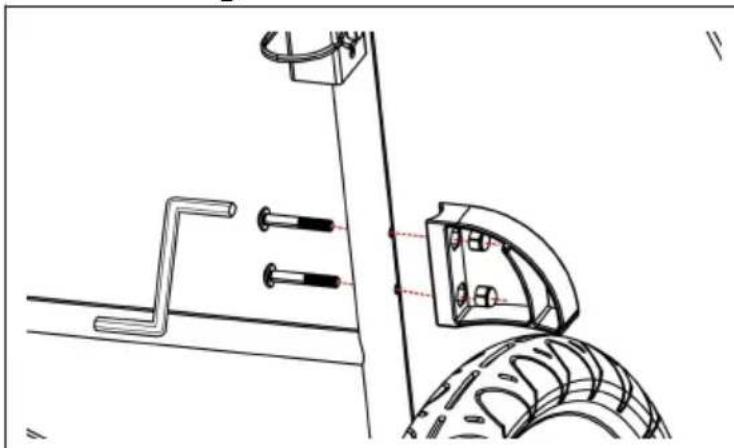

Führen Sie die Radschutzschrauben durch das Rahmenrohr ein. Passen Sie die Löcher im Radschutz an die Schrauben an. Mit Inbusschlüssel fest anziehen (Abbildung 8). Wiederholen Sie den Vorgang für den Radschutz auf der anderen Seite des Anhängers.

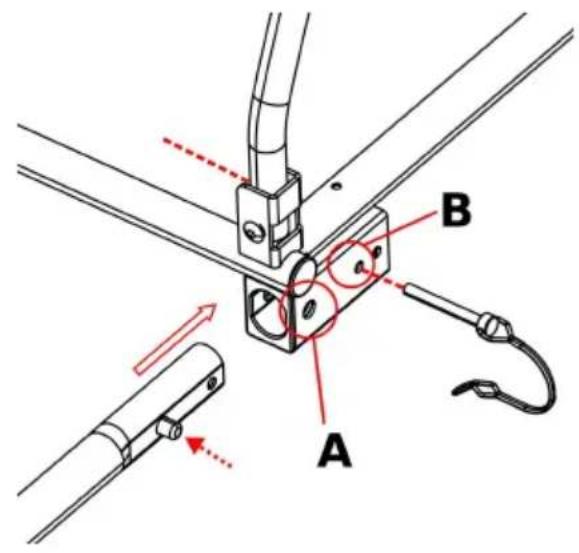

14. Montage der Anhängerkupplung

Drücken Sie den Federknopf und schieben Sie die Anhängerkupplung in die Anhängerkupplungsaufnahme, bis der Federknopf aus dem Loch A herauskommt. Führen Sie die Sicherheitsnadel von Loch B durch die andere Seite ein. Stellen Sie sicher, dass der Sicherheitsstift ordnungsgemäß eingerastet ist (siehe Abbildung 9).

15. Anhänger am Fahrrad befestigen

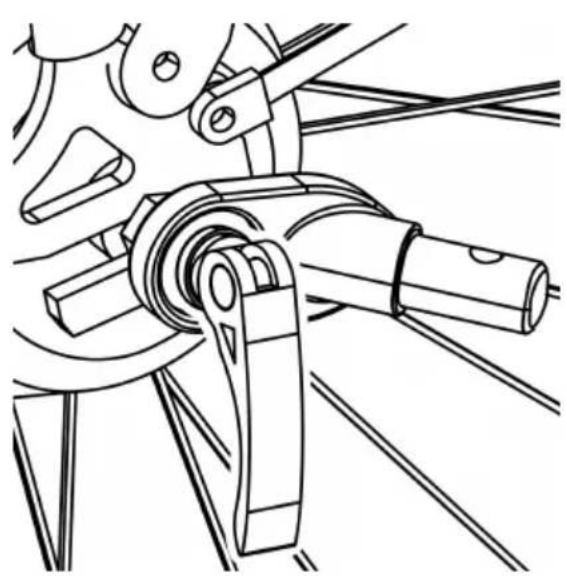

1. Schnellspanner-Achse: Entfernen Sie den Schnellspanner der linken Seite der Hinterachse des Fahrrads. Montieren Sie die Kupplung zwischen Schnellspanner und Rahmen. Ziehen Sie den Schnellspanner gemäß der Anleitung des Fahrradherstellers fest. Die Anhängerkupplung kann am Fahrrad verbleiben, wenn der Anhänger entfernt wird (Abbildung 10).

Die Spannungseinstellmutter muss mindestens fünf volle Umdrehungen in das Gewinde eingreifen, um eine ausreichende Klemmkraft zum sicheren Halten des Hinterrads zu gewährleisten. Wenn die Spannungseinstellmutter nicht vollständig festgezogen wird, kann es zu Unfällen mit schweren oder tödlichen Verletzungen kommen. Ist der Schnellspanner zu kurz, muss er ausgetauscht werden. Wenden Sie sich für entsprechende Teile und Unterstützung an einen professionellen Fahrradmechaniker.

1. Mit Mutter versehene Achse: Schrauben Sie die Mutter mit Unterlegscheibe von der linken Seite der Hinterachse des Fahrrads ab. Montieren Sie die Kupplung an der Achse und schrauben Sie die Mutter mit der Unterlegscheibe wieder fest (Abbildung 11).

Die Achsmutter muss mindestens fünf volle Umdrehungen in das Gewinde eingreifen, um eine ausreichende Klemmkraft für den sicheren Halt des Hinterrads zu gewährleisten. Wenn die Mutter nicht vollständig festgezogen wird, kann es zu Unfällen mit schweren oder tödlichen Verletzungen kommen. Bei zu kurzer Achse kann die Universalkupplung nicht verwendet werden! Wenden Sie sich für die entsprechenden Teile und Unterstützung an einen professionellen Fahrradmechaniker.

1. Steckachse: Die Universalkupplung passt nicht auf ein Fahrrad mit Steckachse. Bitte wenden Sie sich für eine mögliche Lösung an den Händler.

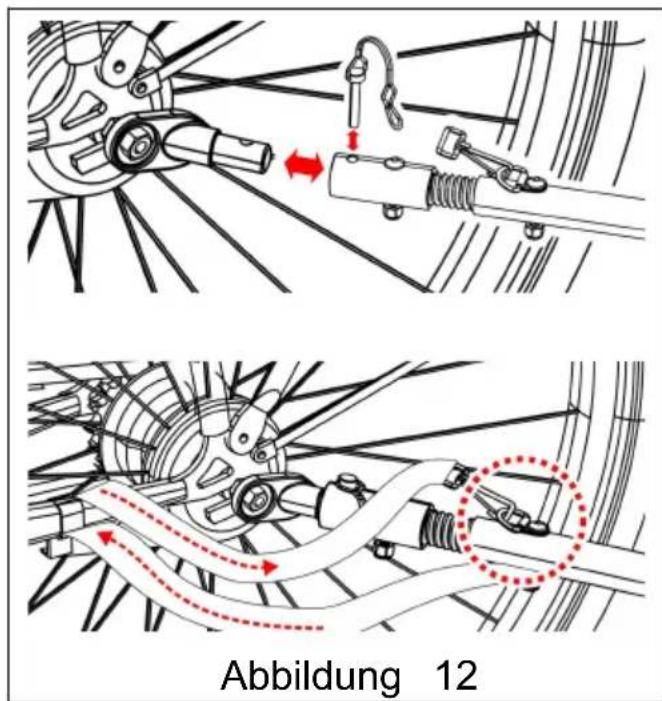

Schließen Sie die Kupplung der Anhängerkupplung und sichern Sie den Sicherheitsstift (Abbildung 12). Sobald die Anhängerkupplung befestigt ist, wickeln Sie den Sicherheitsgurt um den Rahmen des Fahrrads und haken Sie ihn in den D-Ring an der Anhängerkupplung ein.

Vor der Fahrt

Überprüfen Sie vor jedem Gebrauch:

• Die Räder sind ordnungsgemäß am Anhänger befestigt.
• Die Reifen werden auf den empfohlenen Druck an der Reifenseitenwand aufgepumpt.
• Die Anhängerkupplung ist ordnungsgemäß am Anhänger befestigt.
• Die Kupplung ist ordnungsgemäß am Fahrrad befestigt.
• Kupplung und Sicherungsstifte sind gesichert.
• 72,5 kg (160 lbs) nicht überschreiten.
• Das Gewicht der Anhängerkupplung an der Kupplung beträgt mehr als 2 kg, überschreitet jedoch bei voll beladenem Anhänger nicht mehr als 9 kg.
• Stellen Sie sicher, dass das Fahrrad ordnungsgemäß funktioniert, insbesondere die Bremsen und Reifen (siehe Anweisungen des Fahrradherstellers).
• Der Fahrer trägt einen Helm. ● Die Ladung ist ordnungsgemäß gesichert.
• Abdeckung ist montiert und geschlossen.

WARTUNG

Lagerung: Für eine längere Produktlebensdauer den Anhänger im Innenbereich lagern. Der Anhänger sollte nicht bei Temperaturen unter -10 °F (-23 °C) oder über 150 °F (65 °C) gelagert werden.

Stoffpflege: Stoffteile von Hand mit warmem Wasser und milder Seife waschen. KEINE Bleichmittel oder Lösungsmittel verwenden. Trocken abwischen und an einem trockenen, gut belüfteten Ort vor direkter Sonneneinstrahlung schützen. Fenster mit einem feuchten, weichen Tuch reinigen.

Überprüfen:

• Überprüfen Sie die Anhängerkupplung, die Rahmenrohre, den Flexstecker und die Hardware auf Beschädigungen.
• Für einen sicheren Betrieb müssen Flex-Anschlüsse alle 3–5 Jahre gewartet werden. Überprüfen Sie, ob die Schrauben fest sitzen.
• Untersuchen Sie Reifen und Räder auf Abnutzung und Risse – Untersuchen Sie die Räder auf Richtigkeit und Risse.
• Untersuchen Sie Stoffteile auf Risse, Abschürfungen und fehlende oder beschädigte Hardware.

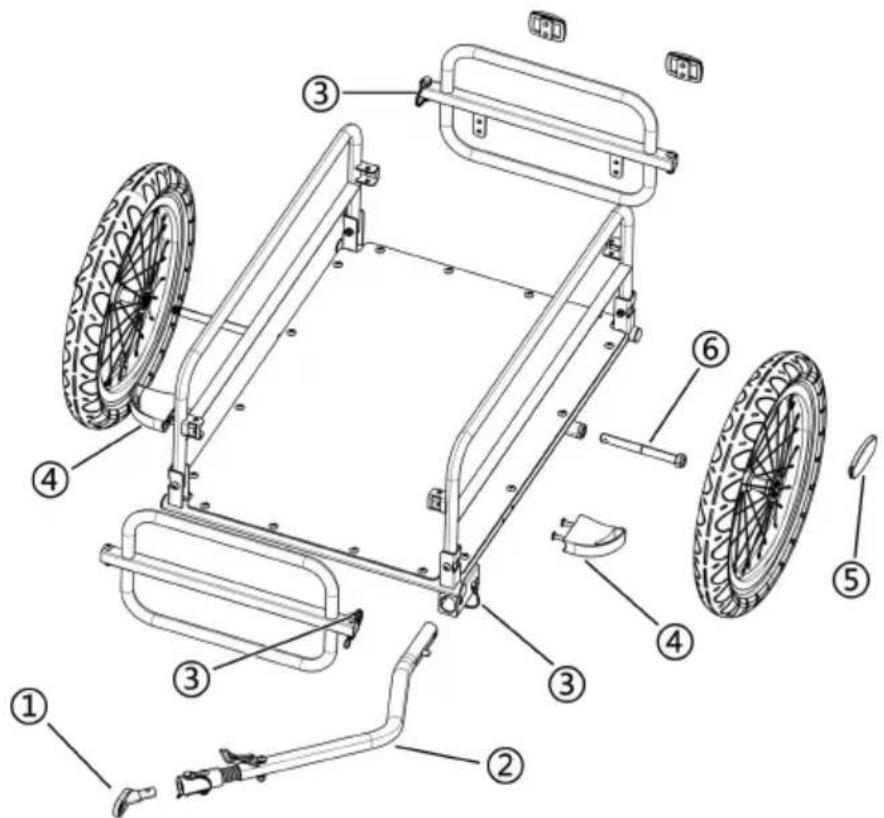

TEILELISTE

① Kupplung ② Anhängerkupplung ③

Sicherheitsnadel

④ Radschützer ⑤ Radreflektor ⑥ Radachse
