Typ produktu	Obudowa komputera (obudowa PC)
Marka	Vevor
Model	215ATX
Format obudowy	Średnia wieża (Mid-Tower)
Kompatybilność płyt głównych	ATX, Micro-ATX, Mini-ITX
Wymiary (Dł x Wys x Gł)	210 x 460 x 420 mm
Waga	5,5 kg
Materiał	Stal SECC, panel boczny ze szkła hartowanego
Miejsca na dyski twarde	2 x 3,5 cala (HDD), 2 x 2,5 cala (SSD)
Zatoki napędów zewnętrznych	1 x 5,25 cala (opcjonalnie)
Miejsca na wentylatory	Przód: 3 x 120 mm, Tył: 1 x 120 mm, Góra: 2 x 120 mm
Wsparcie chłodzenia cieczą	Przód: 240 mm lub 360 mm, Góra: 240 mm
Zasilacz	Nie dołączony (kompatybilny z ATX standard, maks. długość 200 mm)
Złącza panelu przedniego	USB 3.0 x 2, USB Type-C x 1, HD Audio, przyciski Power/Reset, LED
Liczba slotów rozszerzeń	7 slotów PCI (wielokrotnego użytku)
Prześwit CPU	165 mm (chłodzenie powietrzem)
Prześwit karty graficznej	330 mm
Zawartość opakowania	Śruby (płyta główna, zasilacz, dysk twardy), opaski kablowe, dystanse, instrukcja
Konserwacja i czyszczenie	Regularne odkurzanie miękką szmatką. Unikać rozpuszczalników. Czyścić filtry powietrza.
Bezpieczeństwo	Panel ze szkła hartowanego jest delikatny. Unikać uderzeń. Przestrzegać instrukcji montażu.
Części zamienne i naprawialność	Dostępne standardowe śruby. Wymienne panele i filtry. Producent: Shanghaiuxinmuyeyouxiangonsi.
Informacje ogólne	Wyprodukowano w Chinach. Importowane przez Vevor. Zgodne z dyrektywą DEEE 2012/19/UE.

Często zadawane pytania - 215ATX Vevor

Jakie płyty główne są kompatybilne z obudową Vevor 215ATX?

Obudowa obsługuje formaty ATX, Micro-ATX i Mini-ITX. Sprawdź, czy otwory montażowe odpowiadają standardowemu układowi.

Jaki typ zasilacza jest wymagany?

Wymagany jest zasilacz standardowy ATX. Jego maksymalna długość nie powinna przekraczać 200 mm dla łatwego montażu.

Ile wentylatorów mogę zainstalować?

Możesz zainstalować do 6 wentylatorów 120 mm: 3 z przodu, 2 na górze i 1 z tyłu. Przewidziano również miejsca na chłodnice chłodzenia cieczą.

Czy panel ze szkła hartowanego jest wytrzymały?

Szkło hartowane jest wytrzymałe, ale może pęknąć w wyniku silnego uderzenia. Obchodź się z nim ostrożnie podczas demontażu i czyszczenia.

Jak czyścić filtry przeciwkurzowe?

Filtry można łatwo wyjąć. Umyj je w letniej wodzie z mydłem, dokładnie wysusz przed ponownym założeniem. Nie używaj ściernych środków czyszczących.

Jaka jest maksymalna długość karty graficznej?

Obudowa przyjmuje karty graficzne o długości do 330 mm bez problemów z miejscem.

Czy mogę zainstalować wysoki cooler CPU?

Tak, maksymalna dozwolona wysokość chłodzenia CPU wynosi 165 mm.

Czy obudowa jest dostarczana z wentylatorami?

Nie, żaden wentylator nie jest dołączony. Należy je zakupić osobno. Obudowa została zaprojektowana do montażu wentylatorów 120 mm.

Jak zainstalować dysk SSD lub HDD?

Dyski twarde 3,5 cala (HDD) mocuje się w dolnym wsporniku. Dyski SSD 2,5 cala można zamontować na tacy płyty głównej lub w dedykowanych miejscach. Użyj dołączonych śrub.

Gdzie mogę znaleźć szczegółową instrukcję obsługi?

Instrukcja jest dostępna bezpłatnie do pobrania w formacie PDF na stronie notice-facile.com lub bezpośrednio u producenta Vevor.

INSTRUKCJA OBSŁUGI 215ATX Vevor

Wsparcie techniczne i certyfikat e-gwarancji: www.vevor.com/support

MODEL: 215ATX

(Zdjęcie ma charakter poglądowy, proszę odnosić się do rzeczywistego obiektu)

To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu może zależeć od produktu, który otrzymałeś. Prosimy o wybaczenie, jeśli nie poinformujemy Cię ponownie o różnicach w naszym produkcie, które mogą pojawić się w wyniku jakichkolwiek aktualizacji technologicznych lub oprogramowania.

Ostrzeżenie: Aby zminimalizować ryzyko obraźne, uzytkow powinien uwȩść przyteść instrukcje obstugi.

Ten produkt podlega postanowieniom Dyrektywy Europejs 2012/19/WE. Symbol przystawiajczy przyzekreslony kosz n smieci na kolań och zoznacza, są produkt wymaga oddzieln zbiórki odpadów w Uni i Europejskiej. Dotyczy to produkt w szystkich akcesiorów zoznaczonymych tym symbolem. Produktów zoznaczonymych w ten sposob nie mayna wyrzudrazem ze zwykymi odpadami domowymi, ale sązyme je do punktu zbiórki w celu recykingu urzadzen elektryczny elektronicznych.

A: Pakiet akcesoriów B: Interfejs przywodowy C: Interfejs 1 /0 D: Widok pełny E: Demontaż prawego panelu F: Demontaż lewego panelu G: Demontaż panelu przydniego H: Montaż wentylatora górnego j: Montaż tyniego wentylatora J: Montaż przydniego wentylatora plyty glówne K: Montaż wentylatora na goźekomory zasilacza L: Instalaacja górnego rzȩdu chłodzonego wódą M: Moc instalacja N: Instalaacja dysku twardego O: Instalaacja płyty glównej P: Instalaacja karty graficznej

A

Śruby płyty głównej*12

Słupek miedziany*3

Rzep na przewody*5

Śruby zasilacza*8

Śruby dysku twardego*12

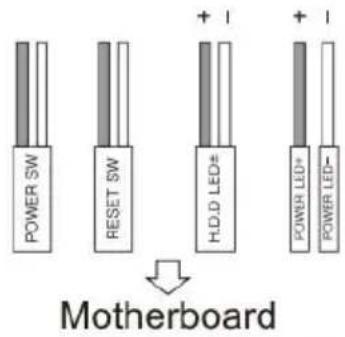

INTERFEJS WYJŚCIOWY

B

C ZASILANIE

HD AUDIO

USB3.0

Type-C

CUE LIGHT

RESET

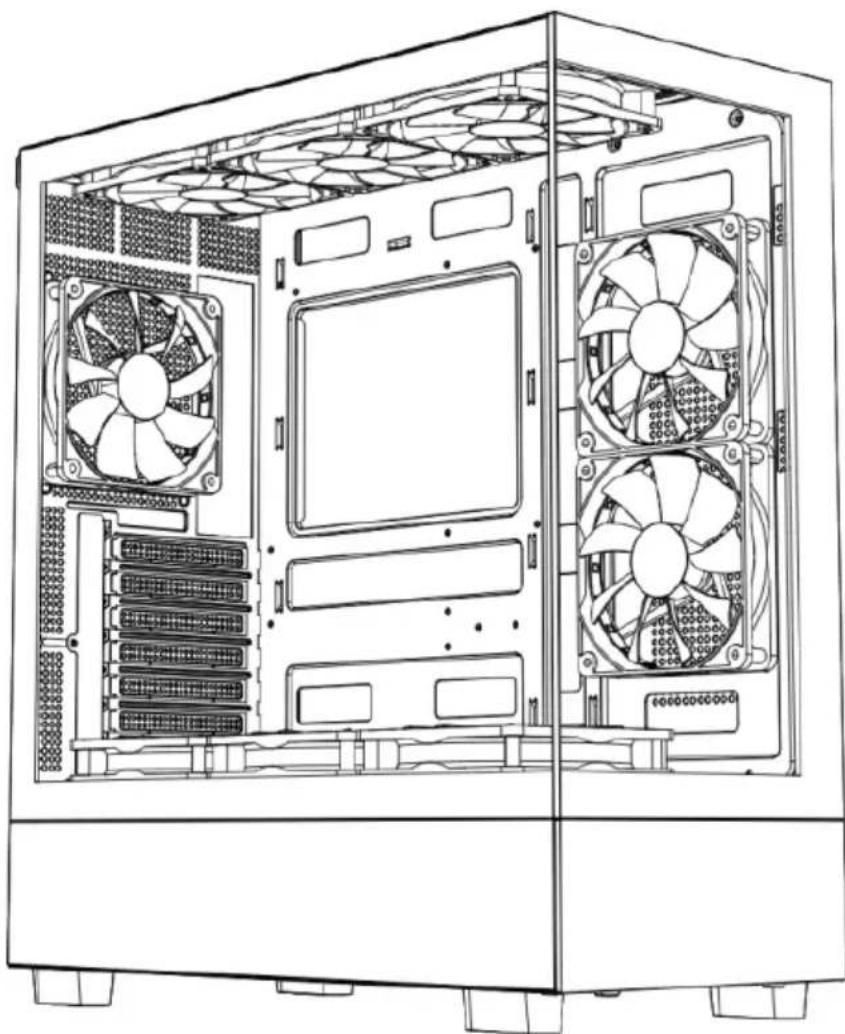

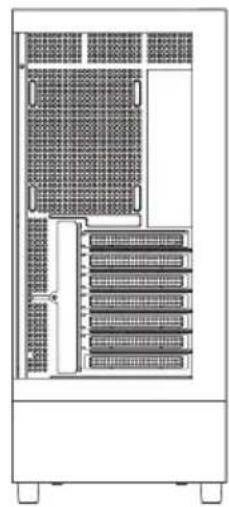

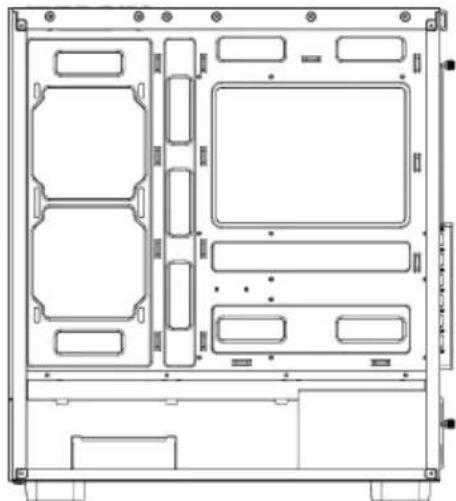

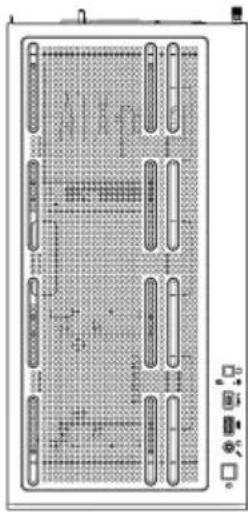

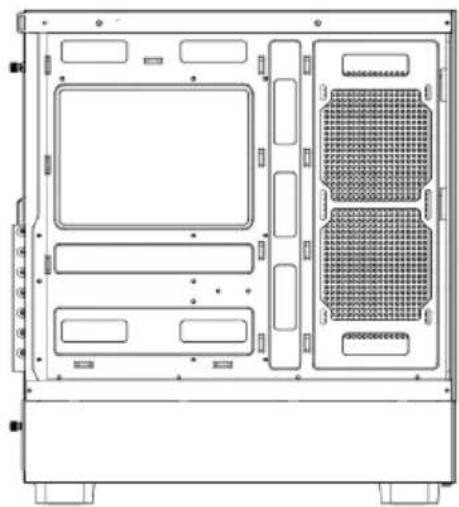

D FRONT PANEL

LEFT SIDE

TOP

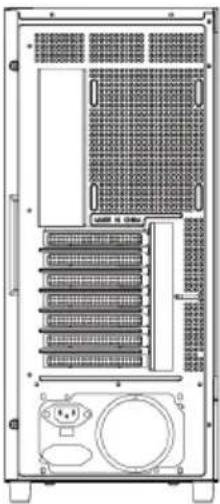

BACK

RIGHT SIDE

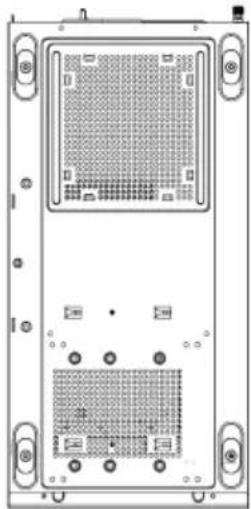

BOTTOM

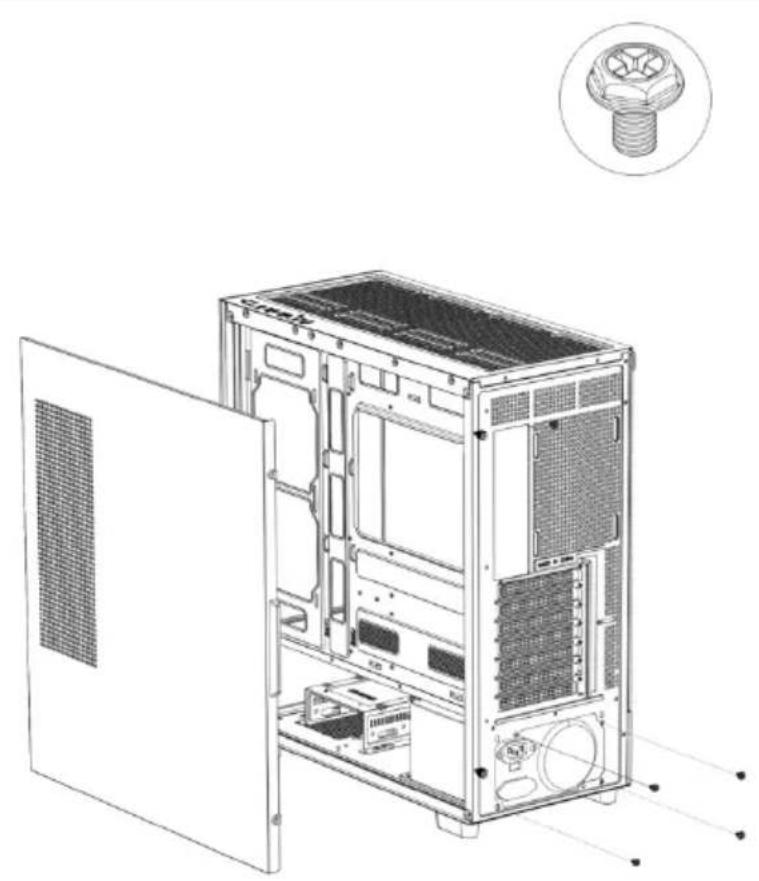

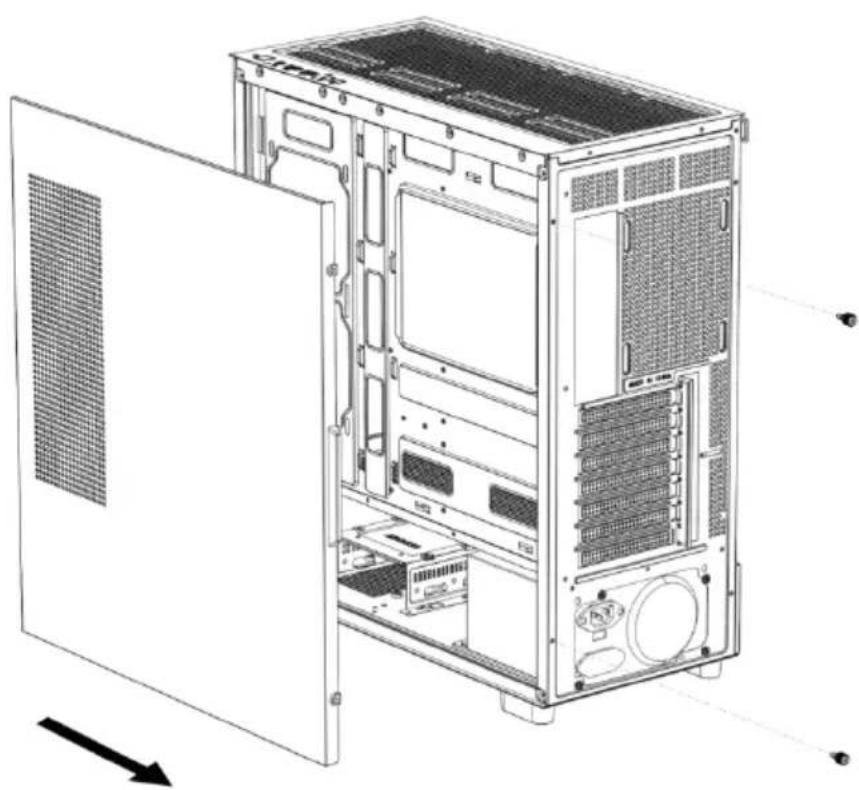

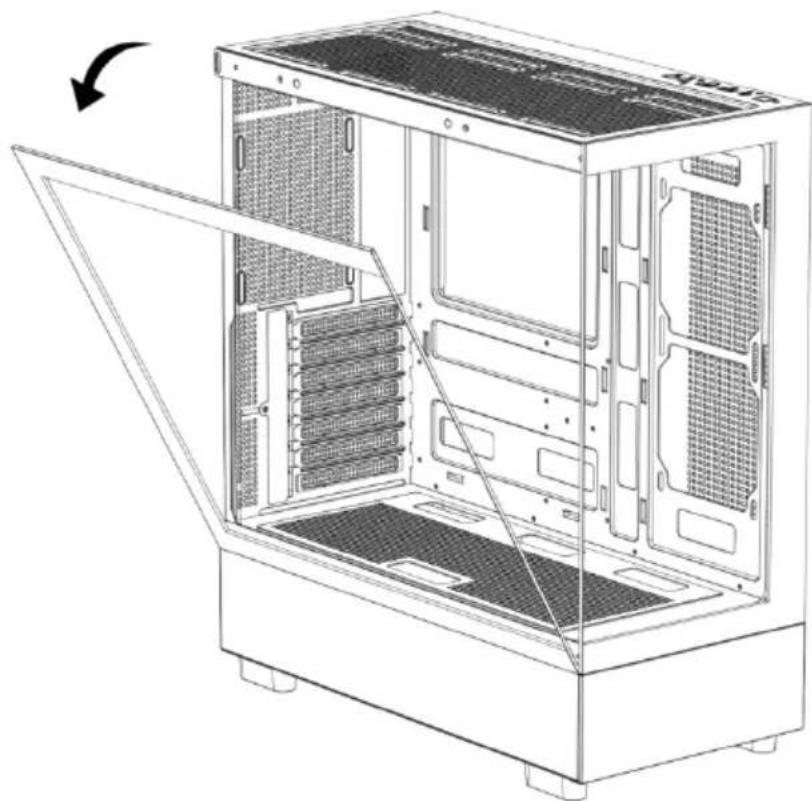

Otwórz prawy panel boczny. Otwórz lewy szklany panel.

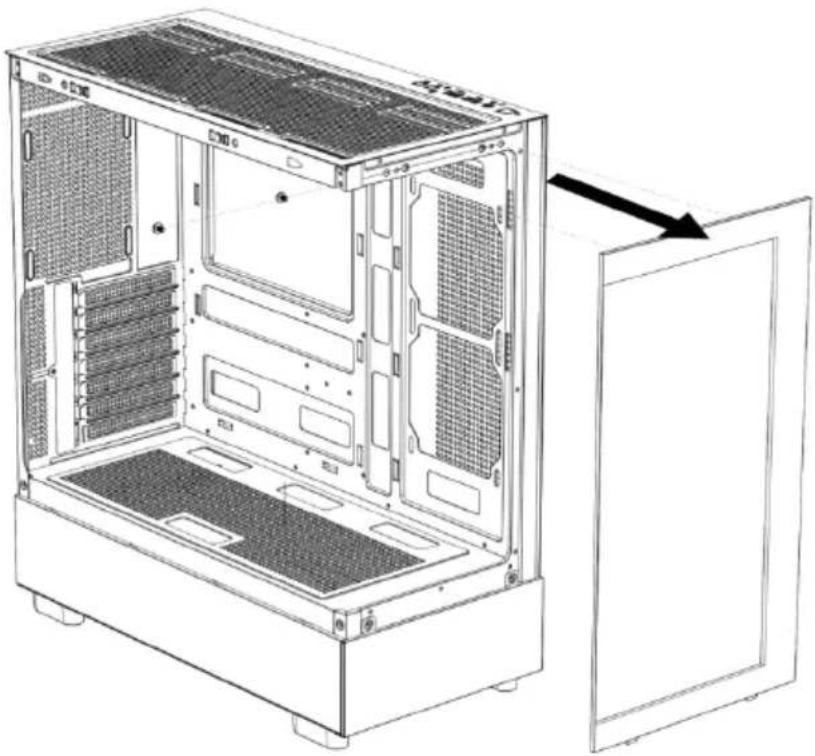

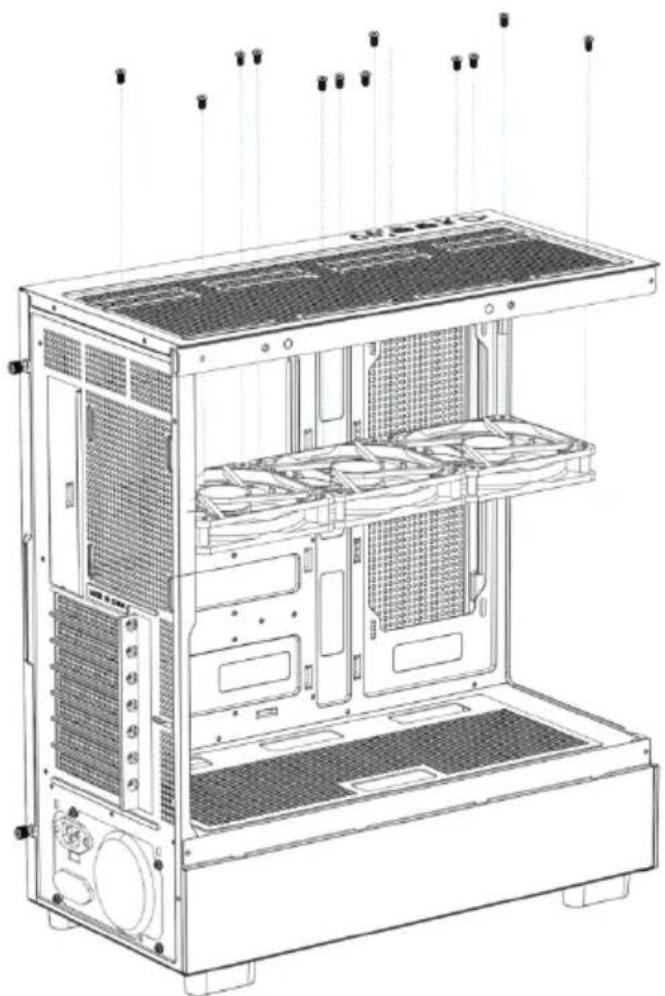

Otwórz panel przedni. Montaż górnego wentylatora.

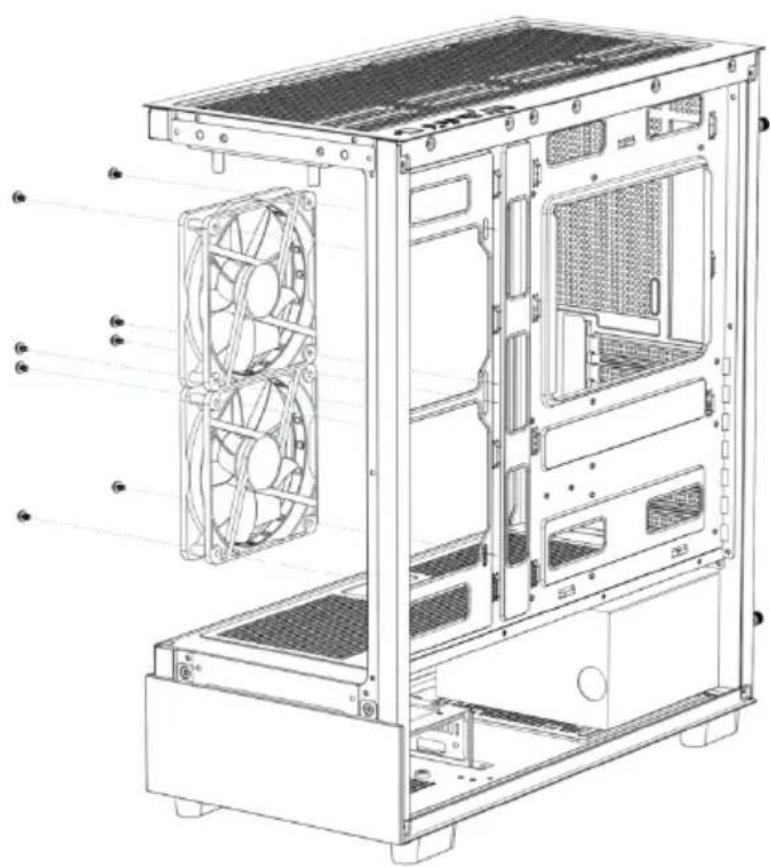

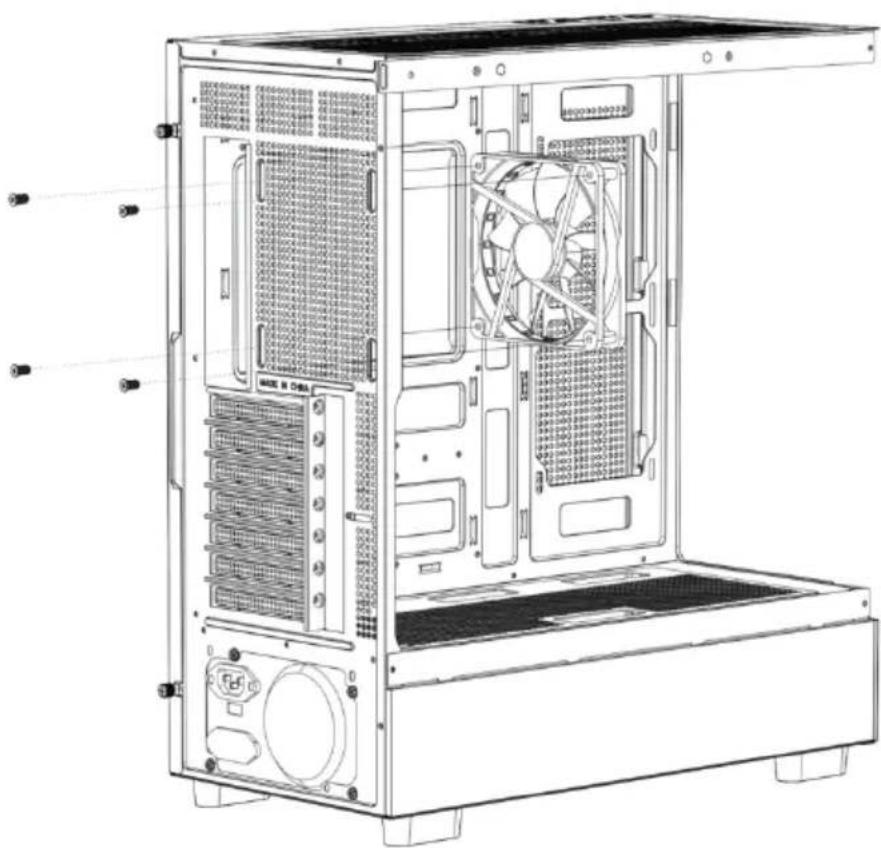

Montaż tylnego wentylatora. Montaż przedniego wentylatora płyty głównej.

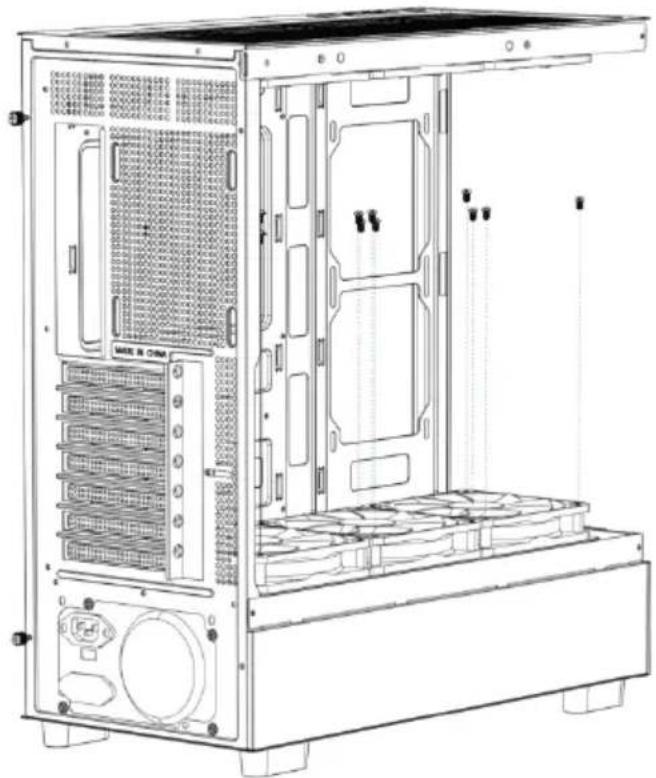

Montaż górnego wentylatora komory zasilacza.

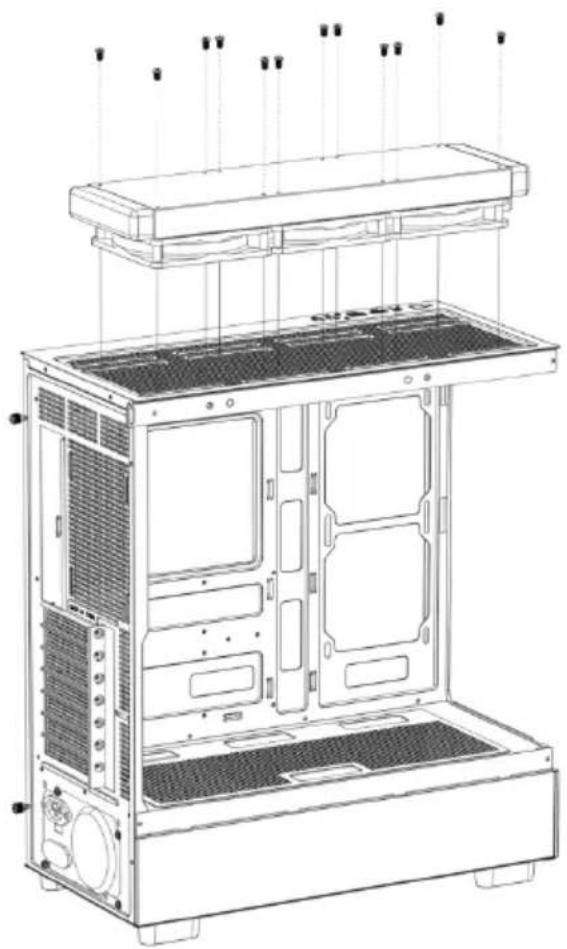

W razie konieczności zamontuj odpływ wody chłodzącej na górze

obudowy.

Instalacja zasilania

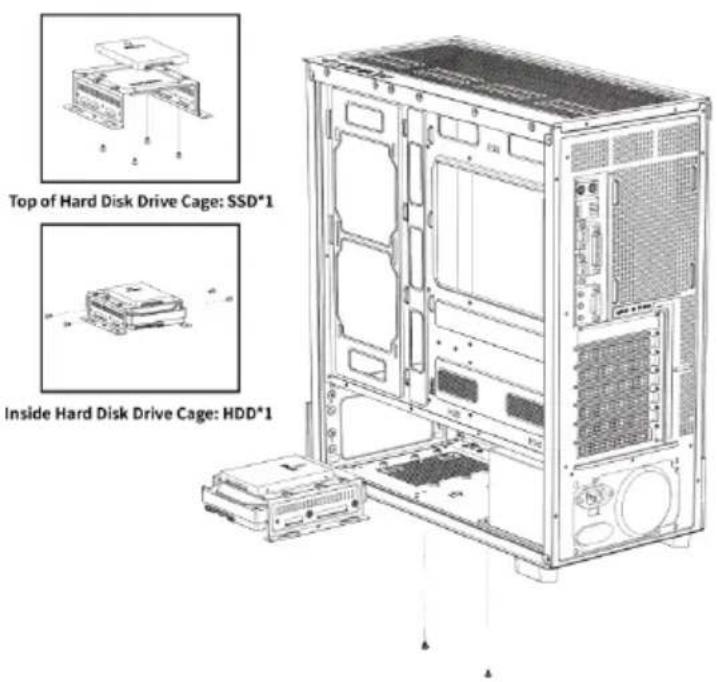

Instalowanie dysków twardych SSD i HDD

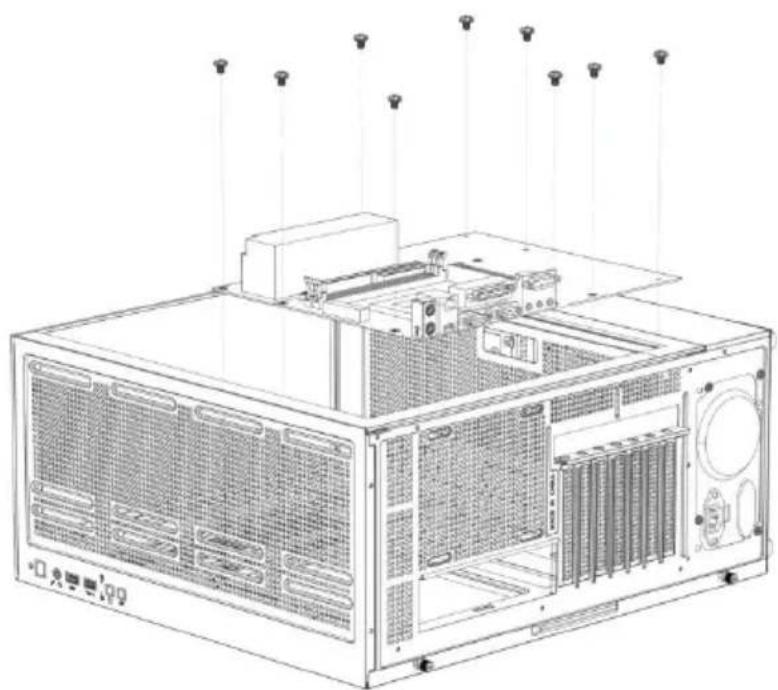

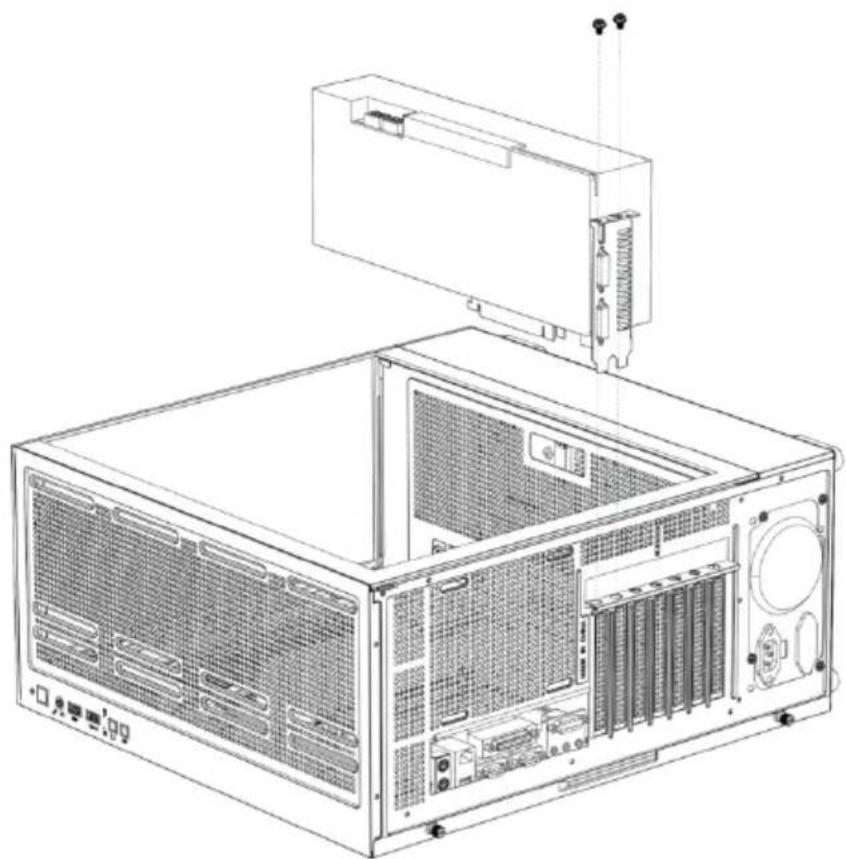

Instalacja płyty głównej Instalowanie karty graficznej

Producent: Shanghaiuxinmuyeyouxiangonsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
