Tipo de producto	Caja de unidad central (caja de PC)
Marca	Vevor
Modelo	215ATX
Factor de forma	Torre media (Mid-Tower)
Compatibilidad de placa base	ATX, Micro-ATX, Mini-ITX
Dimensiones (An x Al x Pr)	210 x 460 x 420 mm
Peso	5,5 kg
Material	Acero SECC, panel lateral de vidrio templado
Bahías para discos duros	2 x 3,5 pulgadas (HDD), 2 x 2,5 pulgadas (SSD)
Bahías para unidades externas	1 x 5,25 pulgadas (opcional)
Ubicaciones de ventiladores	Parte frontal: 3 x 120 mm, Trasera: 1 x 120 mm, Superior: 2 x 120 mm
Soporte para refrigeración líquida	Frontal: 240 mm o 360 mm, Superior: 240 mm
Fuente de alimentación	No incluida (compatible con ATX estándar, longitud máxima 200 mm)
Conectores del panel frontal	USB 3.0 x 2, USB Tipo-C x 1, HD Audio, botones de Encendido/Reinicio, LED
Número de ranuras de expansión	7 ranuras PCI (reutilizables)
Espacio libre para CPU	165 mm (disipador de aire)
Espacio libre para tarjeta gráfica	330 mm
Contenido del paquete	Tornillos (placa base, fuente, disco duro), bridas para cables, separadores, manual
Mantenimiento y limpieza	Aspirado regular con un paño suave. Evitar disolventes. Limpiar los filtros de aire.
Seguridad	Panel de vidrio templado frágil. Evitar impactos. Seguir las instrucciones de montaje.
Piezas de repuesto y reparabilidad	Tornillos estándar disponibles. Paneles y filtros reemplazables. Fabricante: Shanghaiuxinmuyeyouxiangonsi.
Información general	Fabricado en China. Importado por Vevor. Conforme a la directiva RAEE 2012/19/CE.

Preguntas frecuentes - 215ATX Vevor

¿Qué placas base son compatibles con la caja Vevor 215ATX?

La caja soporta los formatos ATX, Micro-ATX y Mini-ITX. Verifique que los agujeros de montaje correspondan a la disposición estándar.

¿Qué tipo de fuente de alimentación es necesaria?

Se requiere una fuente de alimentación ATX estándar. Su longitud máxima no debe exceder los 200 mm para un montaje fácil.

¿Cuántos ventiladores puedo instalar?

Puede instalar hasta 6 ventiladores de 120 mm: 3 en la parte frontal, 2 en la superior y 1 en la trasera. También se proporcionan ubicaciones para radiadores de refrigeración líquida.

¿Es resistente el panel de vidrio templado?

El vidrio templado es sólido pero puede romperse en caso de impacto violento. Manipúlelo con precaución durante el desmontaje y la limpieza.

¿Cómo limpiar los filtros de polvo?

Los filtros se retiran fácilmente. Lávelos con agua tibia jabonosa, séquelos completamente antes de volver a colocarlos. No use productos abrasivos.

¿Cuál es la longitud máxima de la tarjeta gráfica?

La caja acepta tarjetas gráficas de hasta 330 mm de largo sin problema de espacio.

¿Puedo instalar un disipador de CPU alto?

Sí, la altura máxima permitida para el disipador de CPU es de 165 mm.

¿La caja viene con ventiladores?

No, no se incluye ningún ventilador. Deben comprarse por separado. La caja está diseñada para alojar ventiladores de 120 mm.

¿Cómo instalar un disco duro SSD o HDD?

Los discos duros de 3,5 pulgadas (HDD) se fijan en el soporte inferior. Los SSD de 2,5 pulgadas se pueden montar en la bandeja de la placa base o en ranuras dedicadas. Use los tornillos proporcionados.

¿Dónde puedo encontrar el manual de usuario detallado?

El manual está disponible gratuitamente para descargar en formato PDF en el sitio web notice-facile.com o directamente del fabricante Vevor.

MANUAL DE USUARIO 215ATX Vevor

CAJA DE COMPUTADORA MANUAL DE USUARIO

MODELO: 215ATX

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

MODELO: 215ATX

(La imagen es solo de referencia, consulte el objeto real)

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizar. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto dependerá del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o software en nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usualer atentamente el manual de instrucciones.

Este producto está sujeto a la Directiva Europea 2012/1El símbolo de un contentedor de basura tachado indicaproducto requisere recogida selectiva en la Unión Europeaplica al producto y a todos los accesorios marcados osimpilo. Los productos marcados con este símbolo nodesecharse con la basura domésica normal, sino que clllvarse a un punto de recogida para el reciclaje de alelectricos y electrónicos.

A: Paquete de accesorios

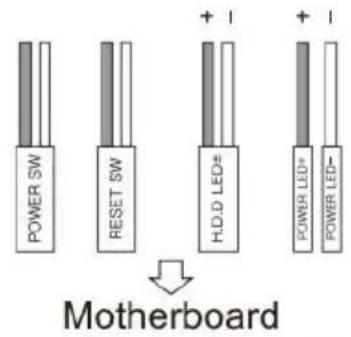

B: Interfaz de cable

C: Interfaz I/O

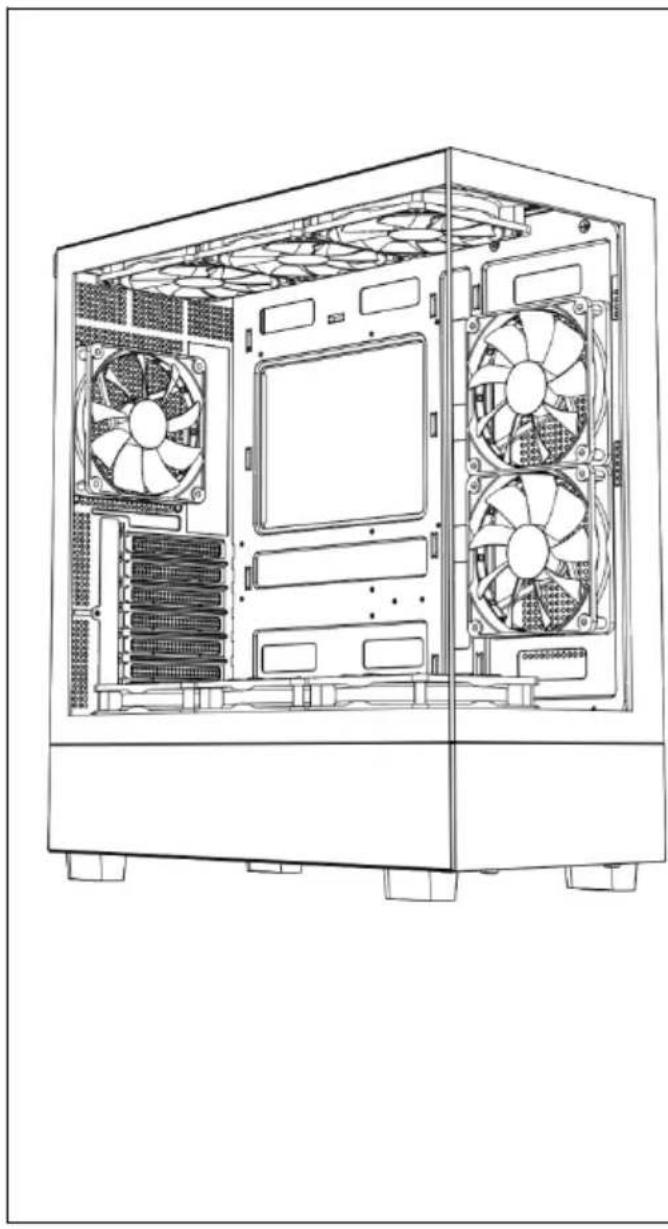

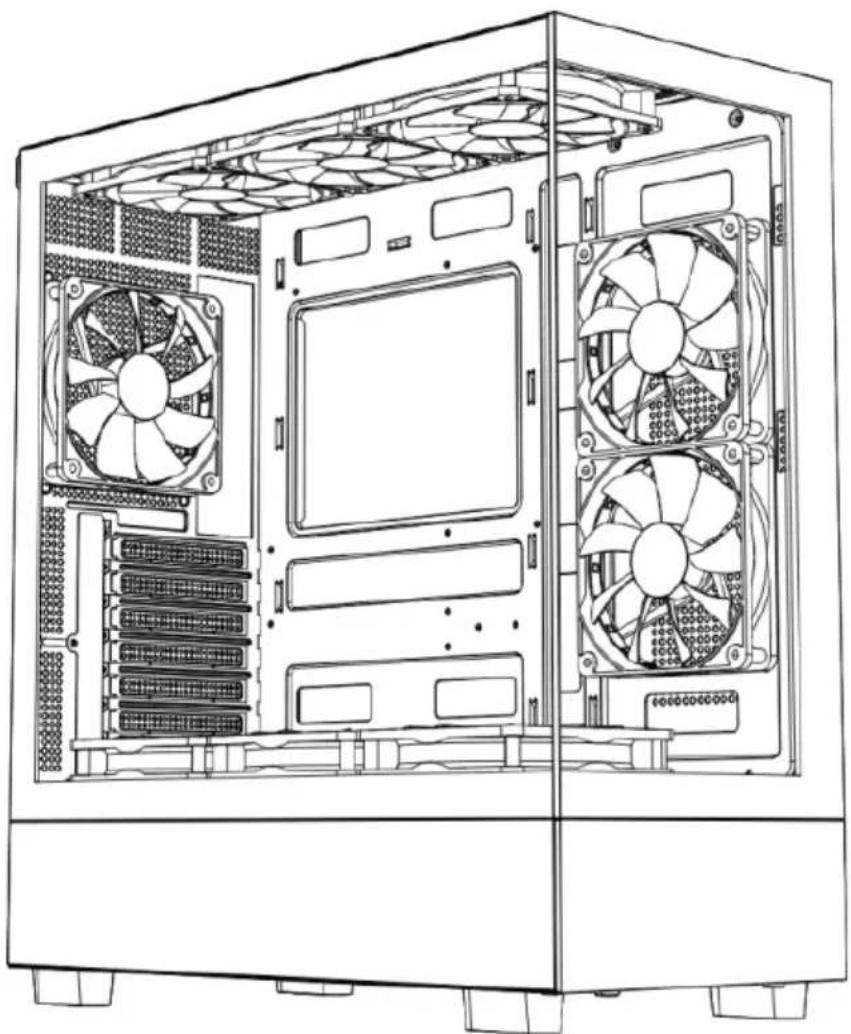

D: Vista completa

E: Desmontaje del panel derecho

F: Desmontaje del panel izquierdo

G: Desmontaje del panel frontal

H: Instalación de los ventiladores superiores

I: Instalación del ventilador trasero

J: Instalación del ventilador frontal de la placa base

K: Soporte del ventilador en la parte superior del compartimento de la fuente de alimentación

L: Instalación en la fila superior refrigerada por agua

M: Instalación de la fuente de alimentación

N: Instalación del disco duro

O: Instalación de la placa base

P: Instalación de la tarjeta gráfica

A

Tornillos para placa base*12

Pilar de cobre*3

Cinta de velcro para cables*5

Tornillos para fuente de alimentación*8

Tornillos para disco duro*12

INTERFAZ DE SALIDA

B

C POWER

HD AUDIO

USB3.0

Type-C

CUE LIGHT

RESET

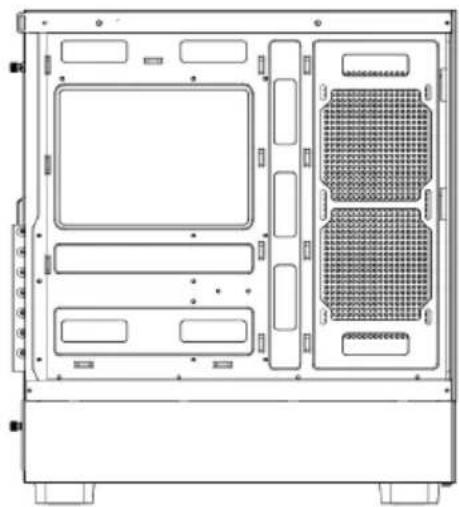

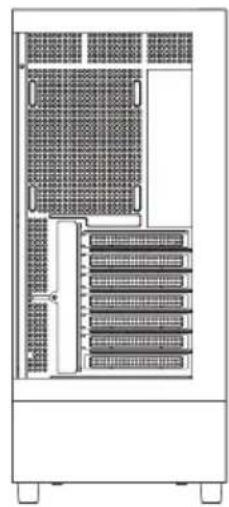

D FRONT PANEL

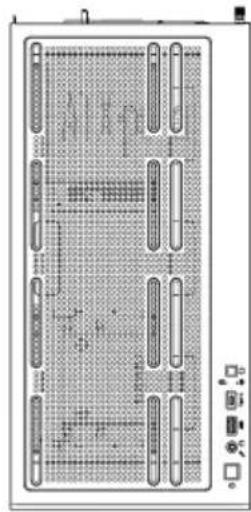

LEFT SIDE

TOP

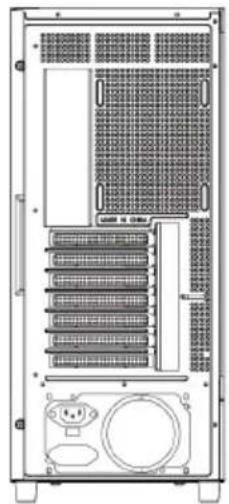

BACK

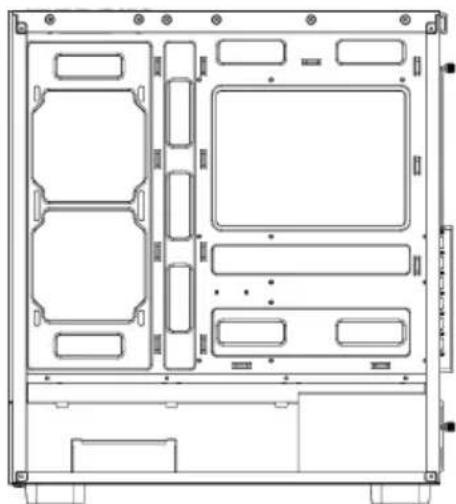

RIGHT SIDE

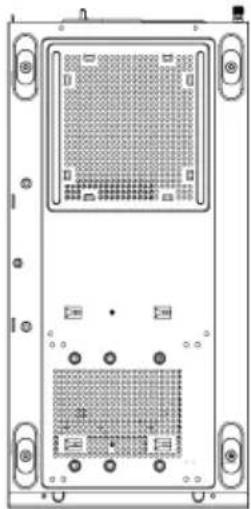

BOTTOM

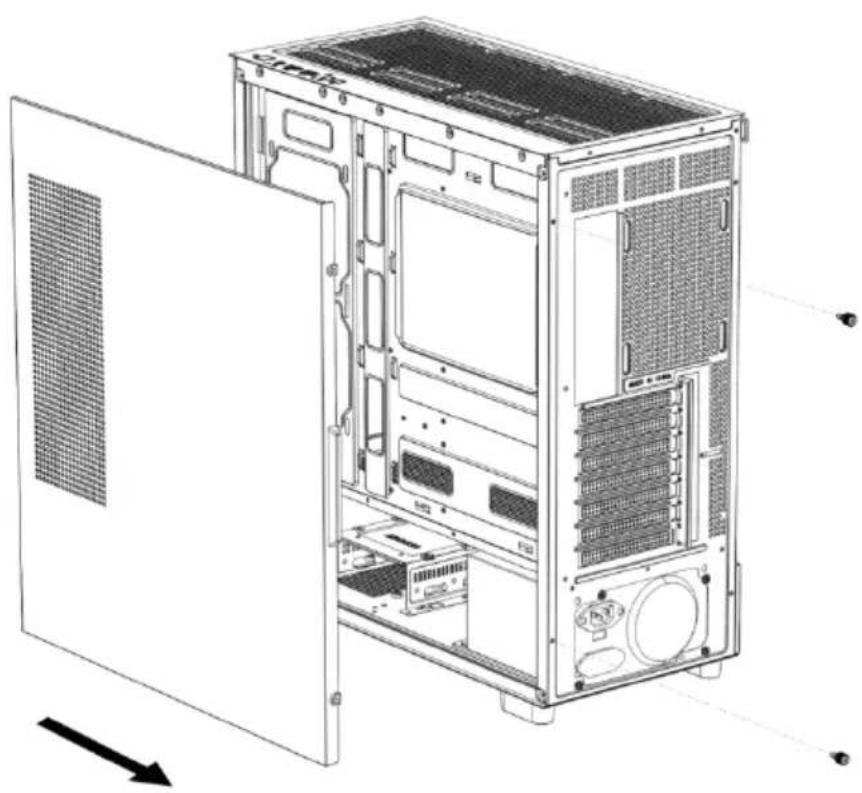

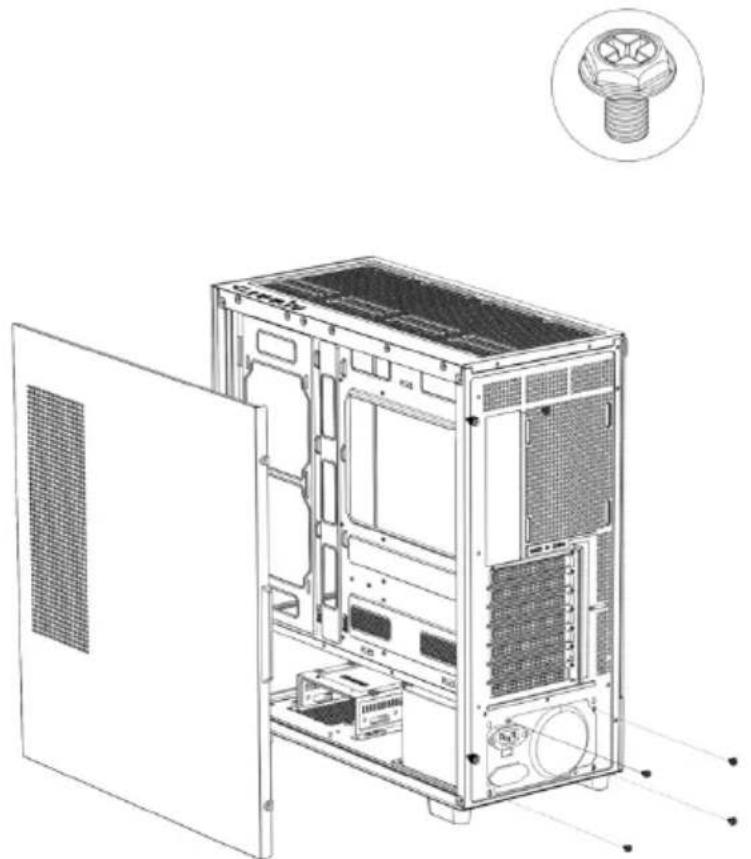

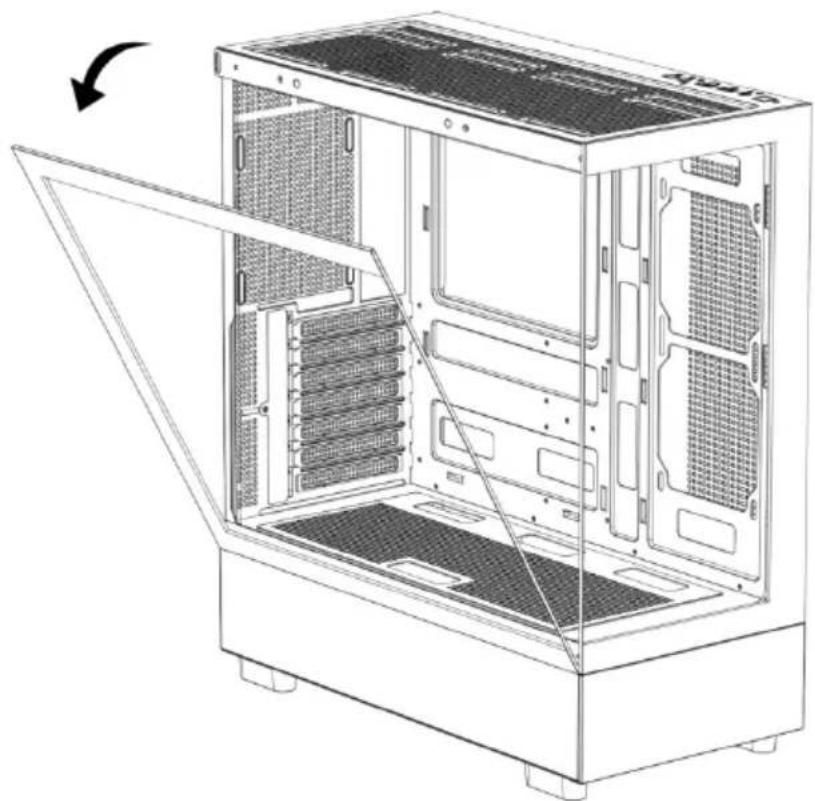

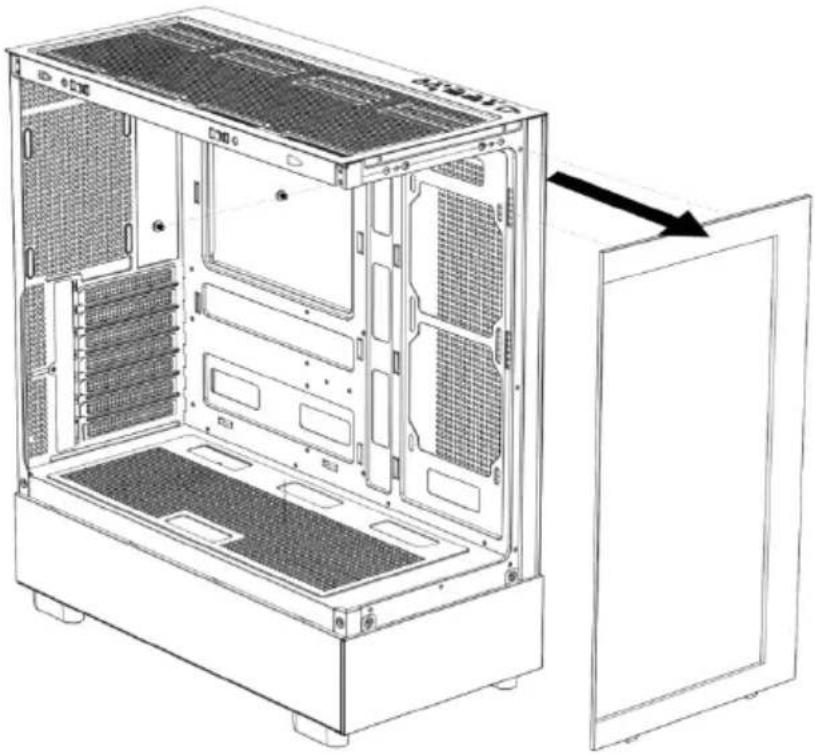

Abra el panel lateral derecho. Abra el panel de cristal izquierdo.

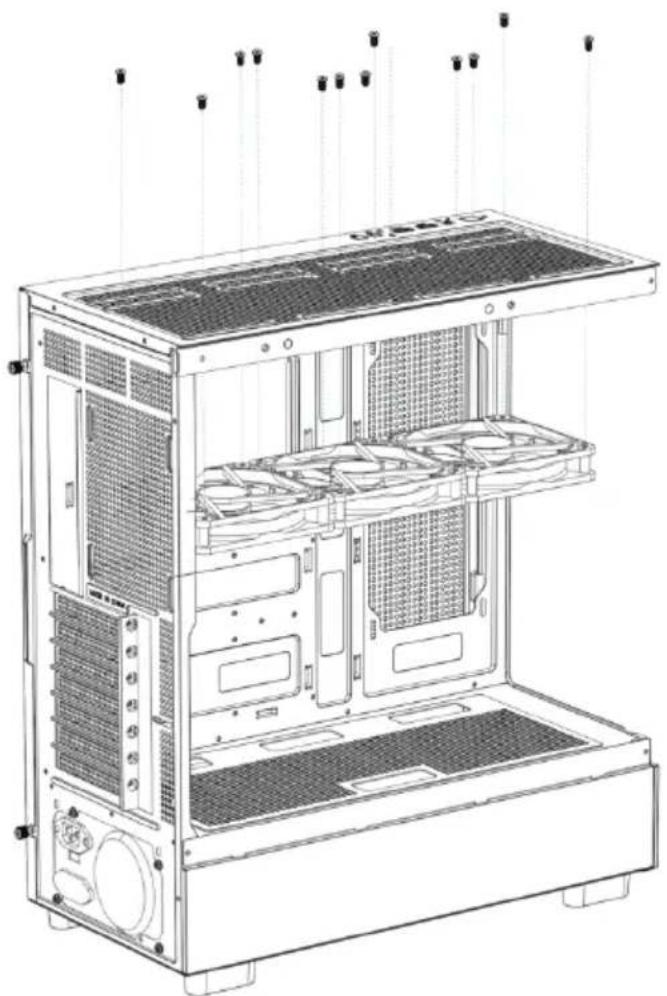

Abra el panel frontal. Instalación del ventilador superior.

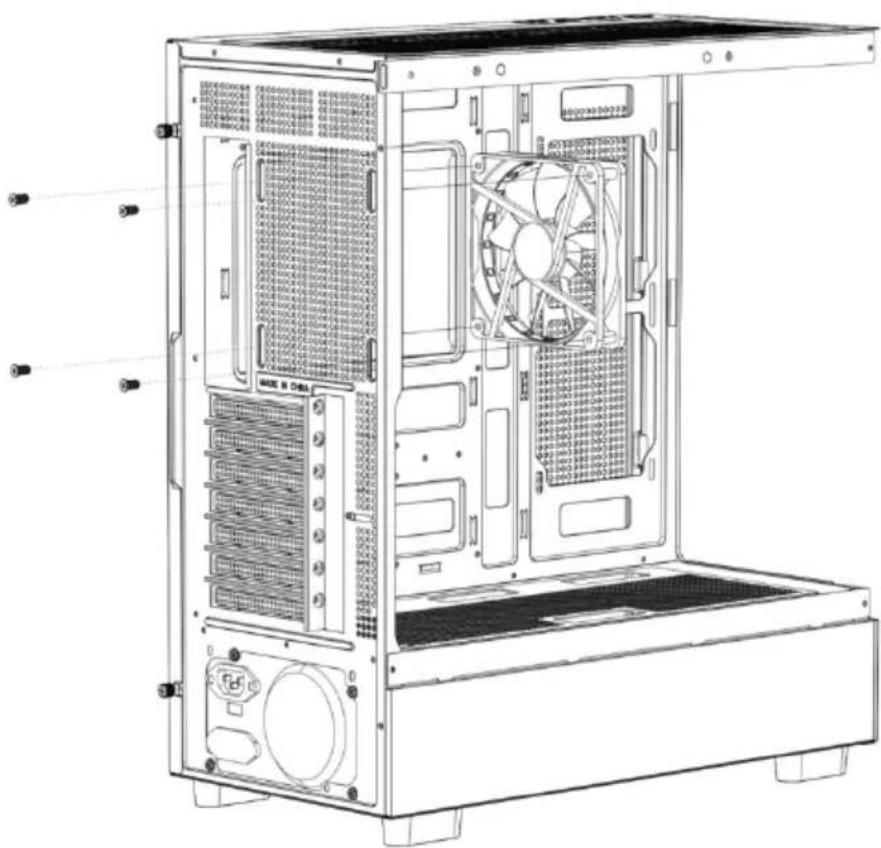

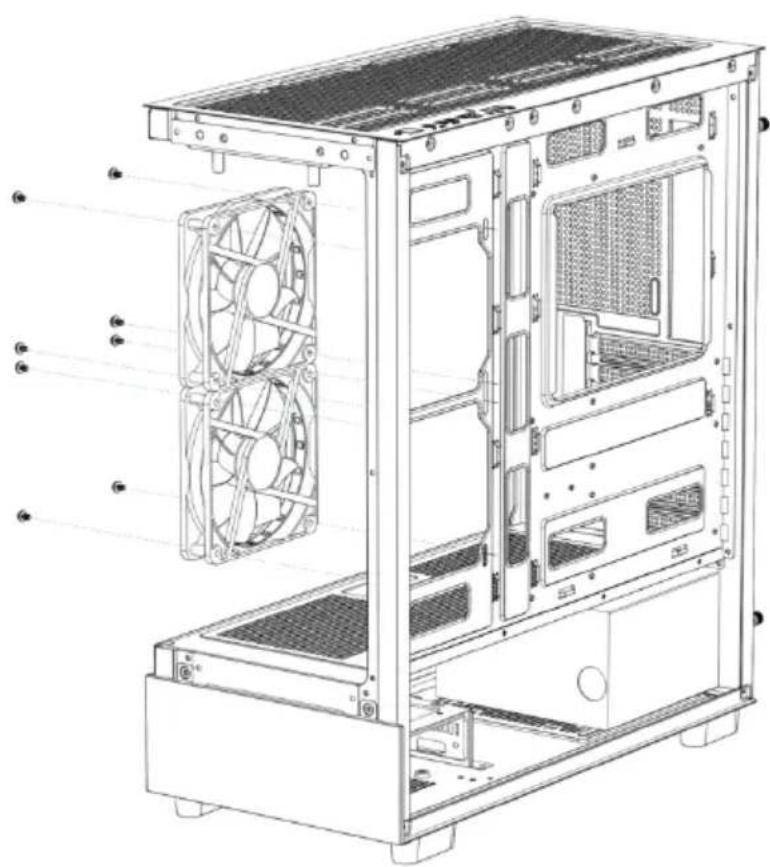

Instalación del ventilador trasero. Instalación del ventilador frontal de la placa base.

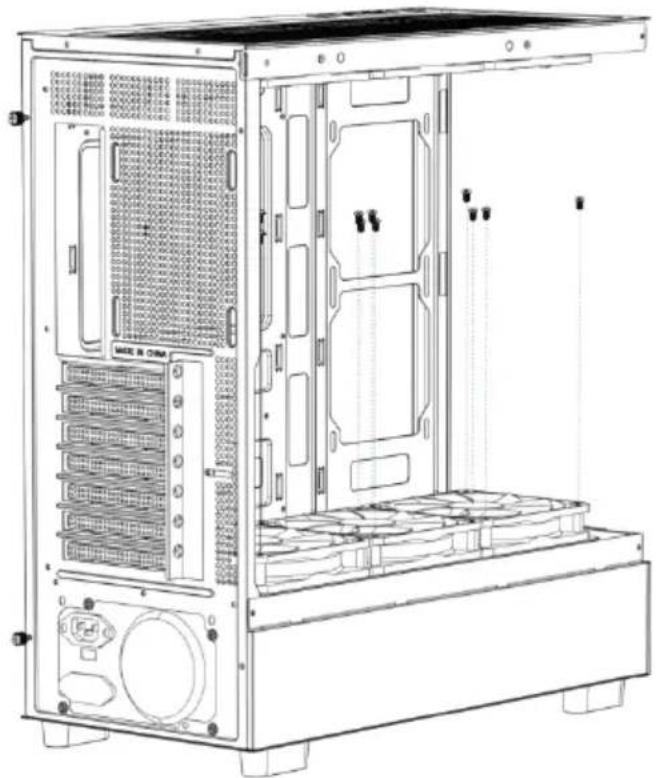

Instalación del ventilador superior del compartimento de la fuente de alimentación

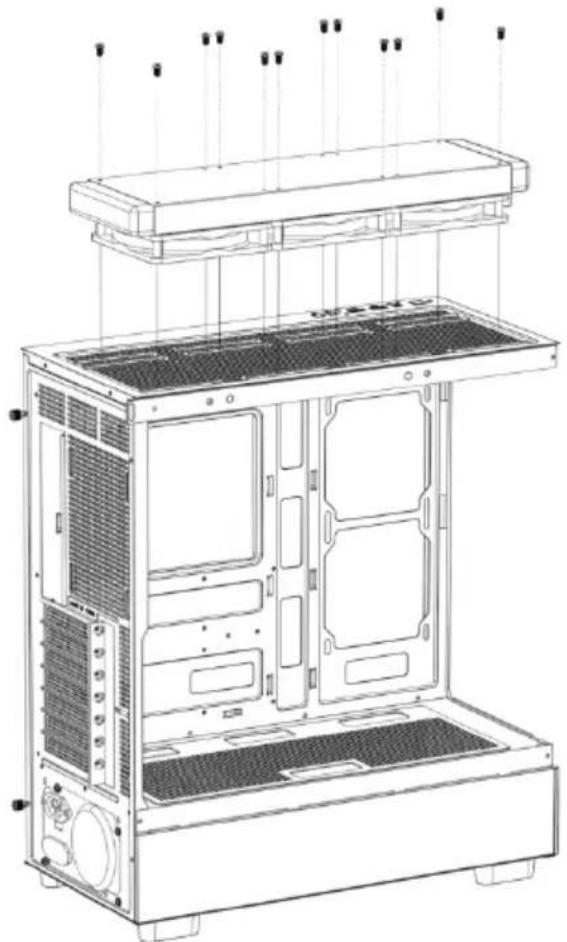

Si es necesario, instale un drenaje de refrigeración por agua en la parte superior del chasis.

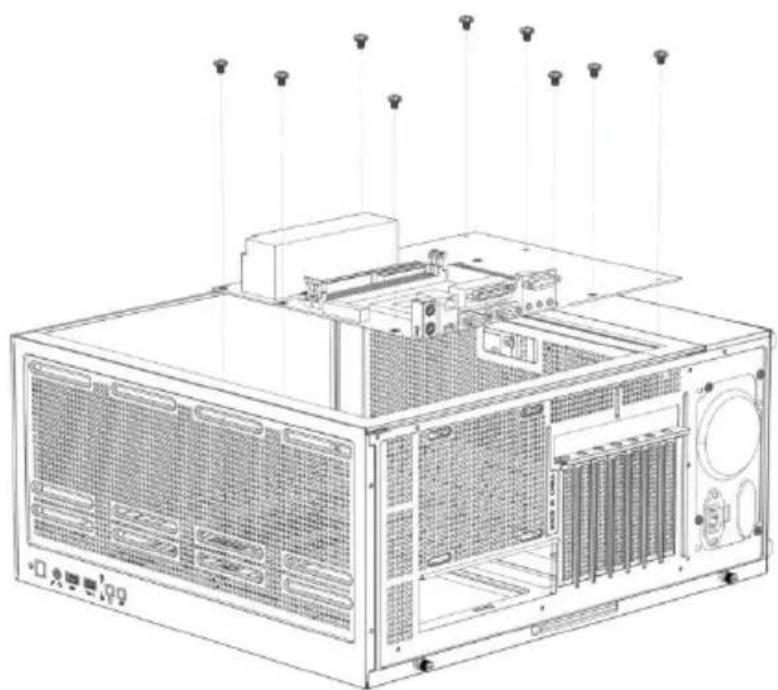

Instalación de la fuente de alimentación

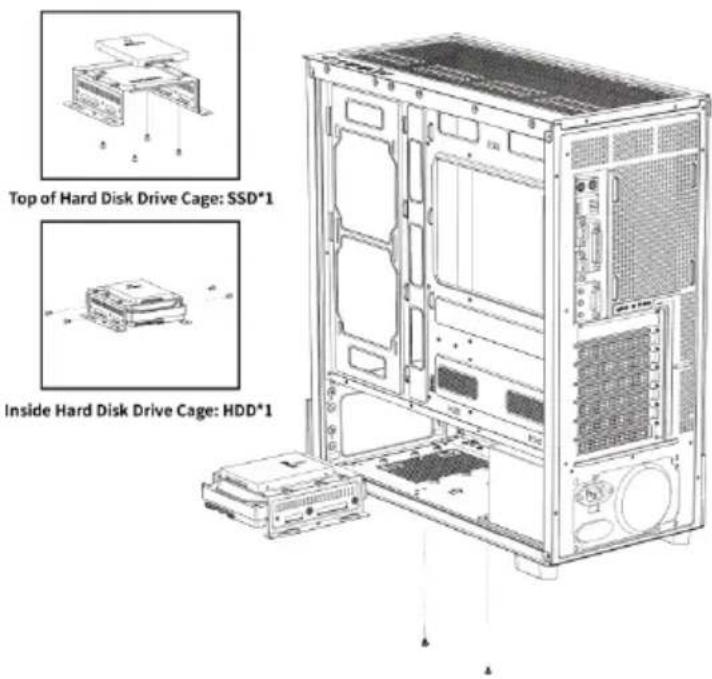

Instalación de discos SSD y HDD

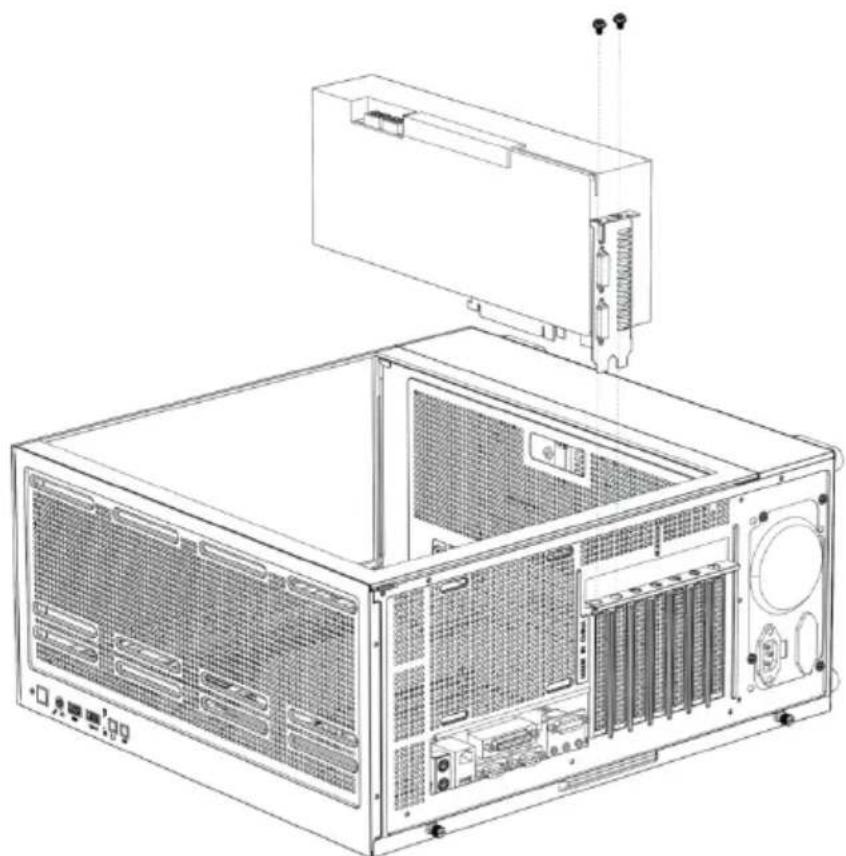

Instalación de la placa base. Instalación de una tarjeta gráfica

Fabricante: Shanghai Xinmu Youyi Xiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.
