Produkttyp	Gehäuse für Computer (PC-Gehäuse)
Marke	Vevor
Modell	215ATX
Formfaktor	Midi-Tower
Motherboard-Kompatibilität	ATX, Micro-ATX, Mini-ITX
Abmessungen (L x H x T)	210 x 460 x 420 mm
Gewicht	5,5 kg
Material	SECC-Stahl, gehärtete Glasscheibe
Festplattenplätze	2 x 3,5 Zoll (HDD), 2 x 2,5 Zoll (SSD)
Schächte für externe Laufwerke	1 x 5,25 Zoll (optional)
Lüfterplätze	Vorne: 3 x 120 mm, Hinten: 1 x 120 mm, Oben: 2 x 120 mm
Unterstützung Flüssigkeitskühlung	Vorne: 240 mm oder 360 mm, Oben: 240 mm
Netzteil	Nicht enthalten (kompatibel mit Standard-ATX, max. Länge 200 mm)
Frontanschlüsse	USB 3.0 x 2, USB Type-C x 1, HD-Audio, Power/Reset-Tasten, LED
Anzahl Erweiterungssteckplätze	7 PCI-Steckplätze (wiederverwendbar)
CPU-Freiraum	165 mm (Luftkühler)
Grafikkarten-Freiraum	330 mm
Packungsinhalt	Schrauben (Mainboard, Netzteil, Festplatte), Kabelbinder, Abstandshalter, Handbuch
Pflege und Reinigung	Regelmäßige Staubentfernung mit einem weichen Tuch. Keine Lösungsmittel verwenden. Luftfilter reinigen.
Sicherheit	Gehärtete Glasscheibe ist zerbrechlich. Stoß vermeiden. Montageanleitung beachten.
Ersatzteile und Reparatur	Standard-Schrauben erhältlich. Paneele und Filter austauschbar. Hersteller: Shanghaiuxinmuyeyouxiangonsi.
Allgemeine Informationen	Hergestellt in China. Importiert von Vevor. Konform mit WEEE-Richtlinie 2012/19/EG.

Häufig gestellte Fragen - 215ATX Vevor

Welche Motherboards sind mit dem Vevor 215ATX-Gehäuse kompatibel?

Das Gehäuse unterstützt die Formate ATX, Micro-ATX und Mini-ITX. Überprüfen Sie, ob die Montagelöcher dem Standard-Layout entsprechen.

Welches Netzteil ist erforderlich?

Ein Standard-ATX-Netzteil wird benötigt. Die maximale Länge sollte 200 mm nicht überschreiten, um einen einfachen Einbau zu gewährleisten.

Wie viele Lüfter kann ich installieren?

Sie können bis zu 6 Lüftern von 120 mm installieren: 3 vorne, 2 oben und 1 hinten. Es sind auch Plätze für Radiatoren zur Flüssigkeitskühlung vorgesehen.

Ist die gehärtete Glasscheibe robust?

Das gehärtete Glas ist stabil, kann aber bei starkem Stoß brechen. Gehen Sie beim Abnehmen und Reinigen vorsichtig damit um.

Wie reinige ich die Staubfilter?

Die Filter lassen sich leicht entfernen. Waschen Sie sie mit warmem Seifenwasser aus, trocknen Sie sie vollständig ab, bevor Sie sie wieder einsetzen. Keine scheuernden Mittel verwenden.

Wie lang darf die Grafikkarte maximal sein?

Das Gehäuse nimmt Grafikkarten bis zu 330 mm Länge ohne Platzprobleme auf.

Kann ich einen hohen CPU-Kühler einbauen?

Ja, die maximale Höhe für den CPU-Kühler beträgt 165 mm.

Wird das Gehäuse mit Lüftern geliefert?

Nein, es sind keine Lüfter enthalten. Diese müssen separat erworben werden. Das Gehäuse ist für 120-mm-Lüfter ausgelegt.

Wie installiere ich eine SSD oder HDD?

3,5-Zoll-Festplatten (HDD) werden im unteren Halter befestigt. 2,5-Zoll-SSDs können an der Mainboard-Platte oder in dafür vorgesehenen Schächten montiert werden. Verwenden Sie die mitgelieferten Schrauben.

Wo finde ich das ausführliche Benutzerhandbuch?

Das Handbuch ist kostenlos als PDF auf der Website notice-facile.com oder direkt beim Hersteller Vevor erhältlich.

BEDIENUNGSANLEITUNG 215ATX Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

MODELL: 215ATX

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung: Um das Verletzungsrisiko zu verringn, muss Benutzer die Bedienungsanleitung sorgfältiglesen.

Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonweist daraufhin, dass diesen Produkt in der Europäisch Union einer getrennten Müllentsorgung unterliegt. Dies gildas Produkt und alle mit thisem Symbol gekennzeichnet Zubehörteile. Entsprechend gekennzeichnete Produkte dürnf nicht im Hausmüll entsorgt werden, sondern,müssen an Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden.

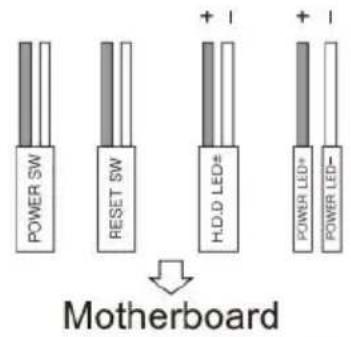

A: Zubehörorpaket B: Kabelschnittstelle C: I /0-Schnittstelle D: Vollansicht E: Demontage der rechten Verkleidung F: Demontage der linken Verkleidung G: Demontage der Frontplatte H: Obere Lüfterinstallation ich: Installation des hinteren Lüften J: Installation des Lüfters auf de Vorderseite des Motherboards K: Lüfterhalterung oben am Netzteilfach L: Obere wassergeühte Reiheninstallation M: Leistung Installation N: Festplatteninstallation O: Motherboard-Installation P: Grafikkarteninstallation

A

Motherboard-Schrauben*12

Kupfersäule*3

Kabelklettverschluss*5

Netzteil-Schrauben*8

Festplatten-Schrauben*12

AUSGANGSSCHNITTSTELLE

B

C STROMVERSORGUNG

HD-AUDIO

USB3.0

Type-C

CUE LIGHT

RESET

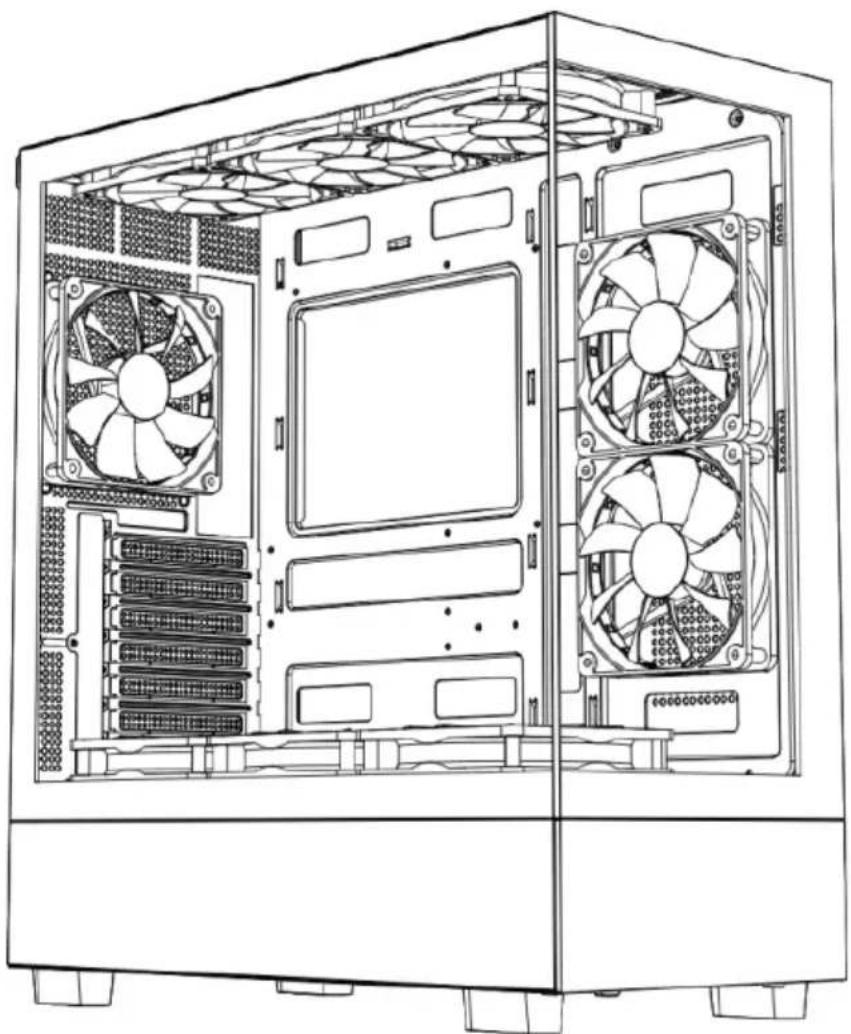

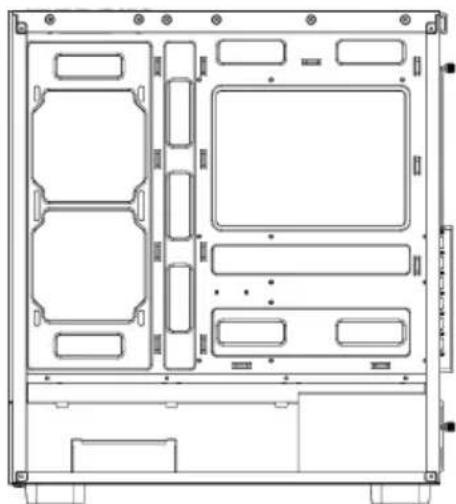

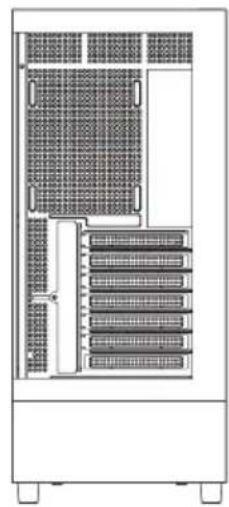

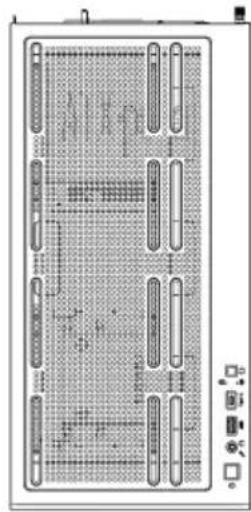

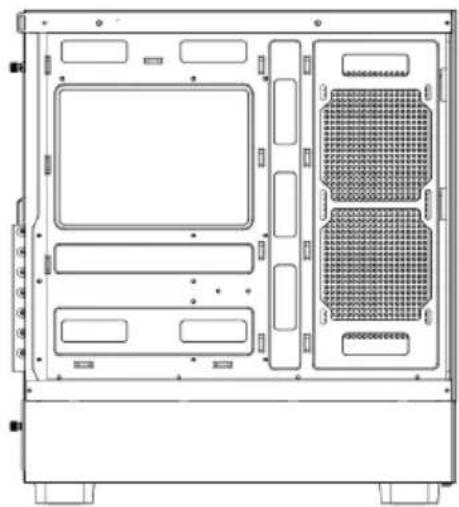

D FRONT PANEL

LEFT SIDE

TOP

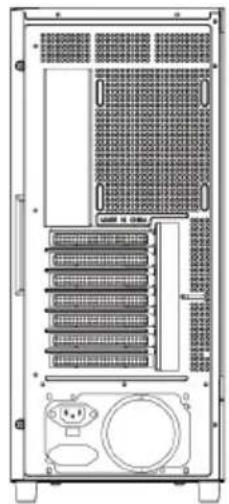

BACK

RIGHT SIDE

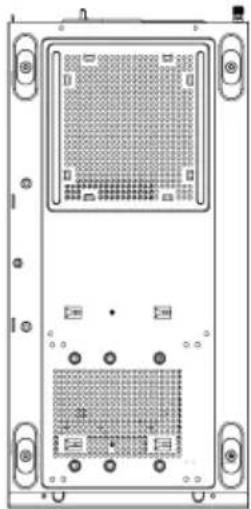

BOTTOM

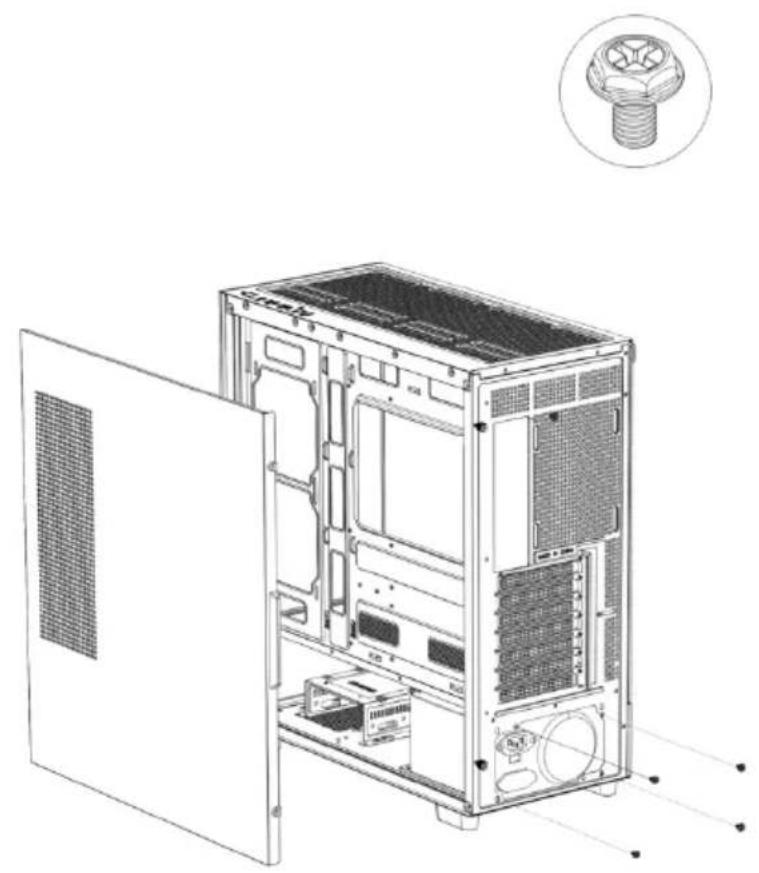

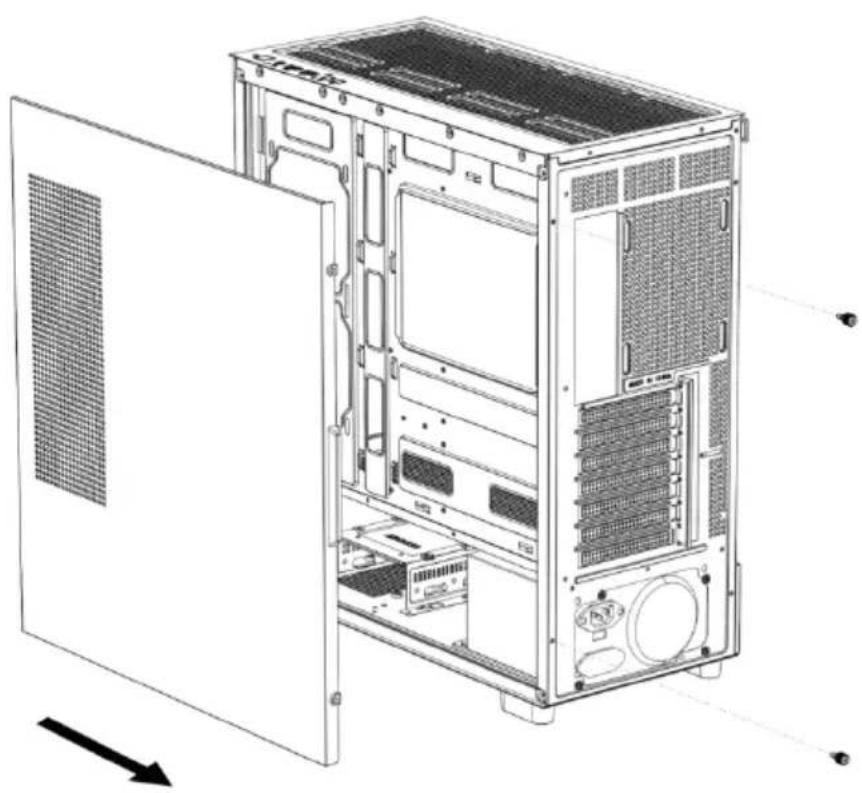

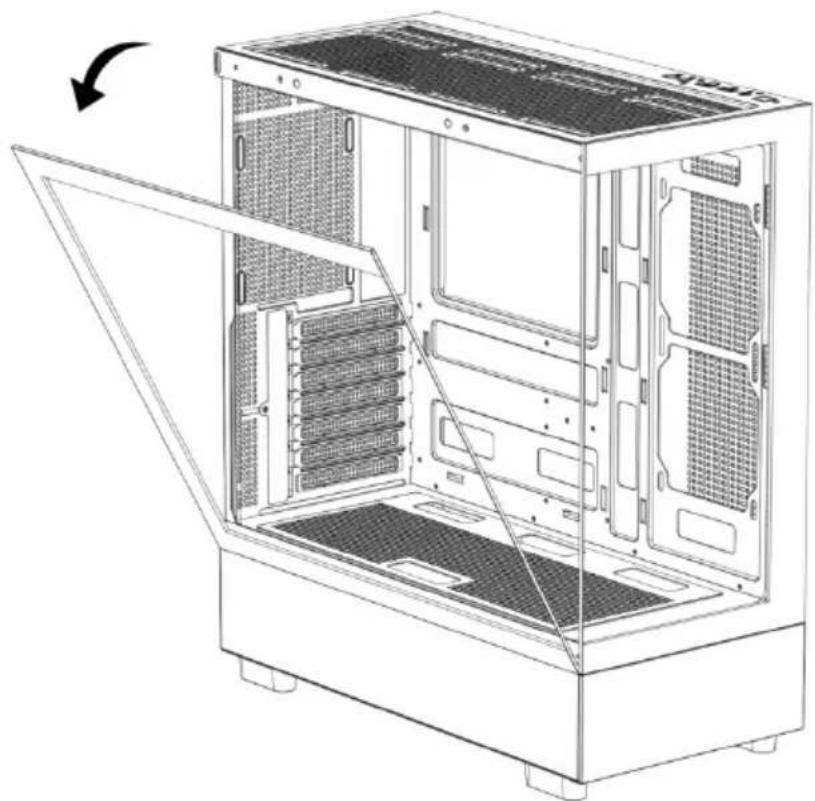

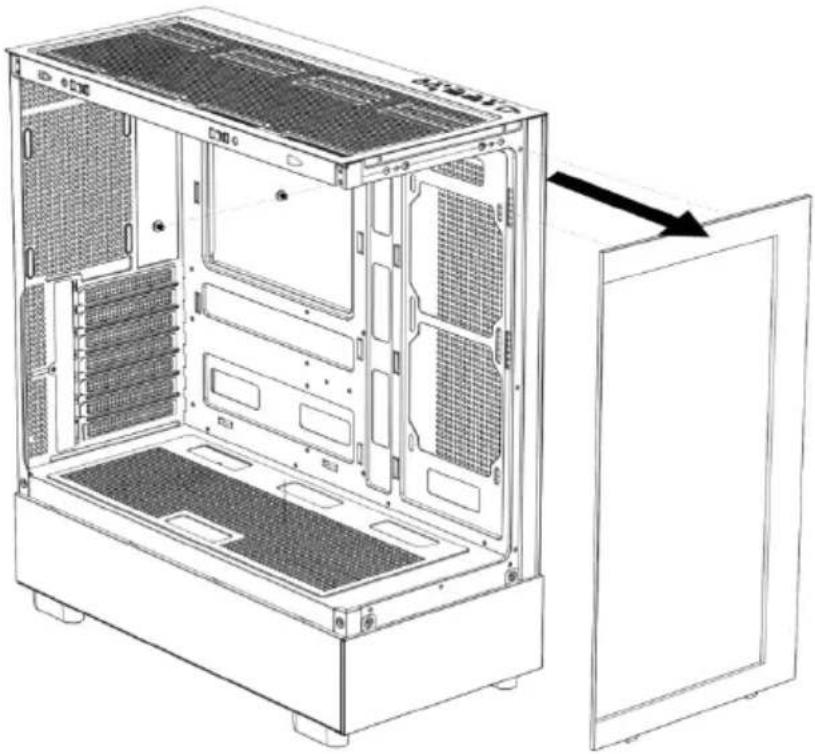

Öffnen Sie die rechte Seitenwand. Öffnen Sie die linke Glasscheibe.

Öffnen Sie die Frontplatte.

Installieren des oberen Lüfters.

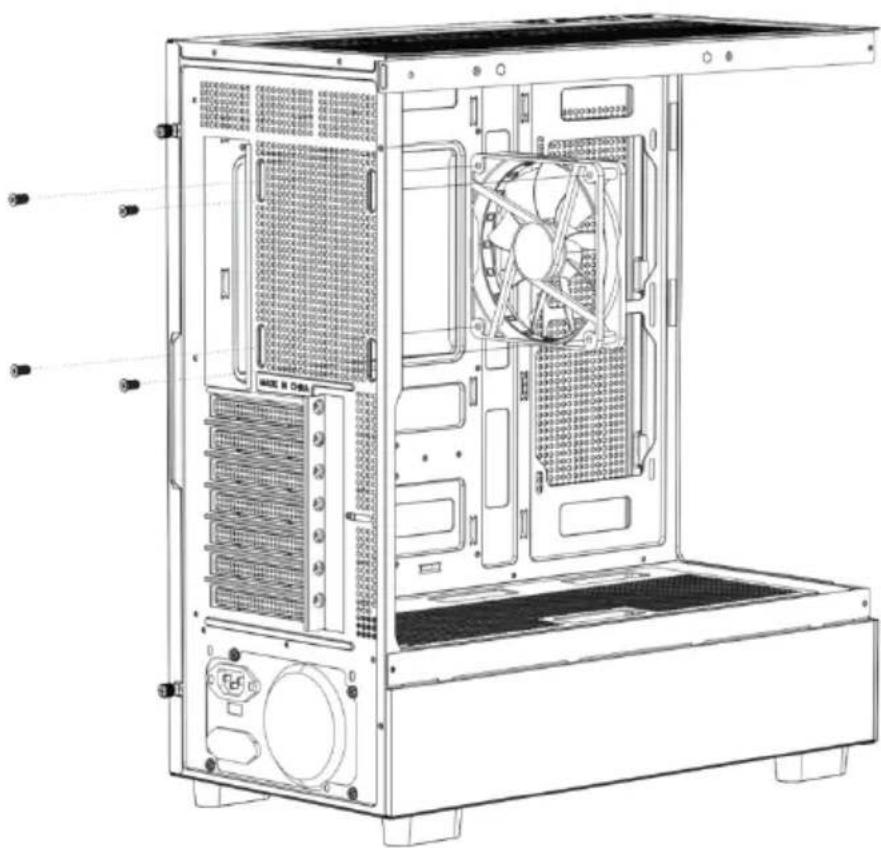

Installieren des hinteren Lüfters.

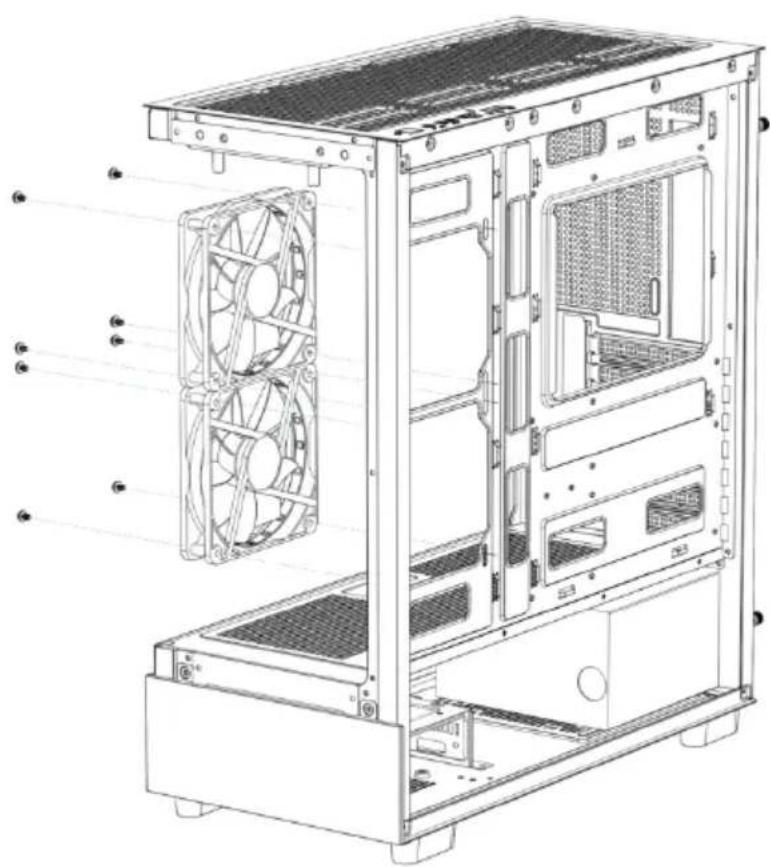

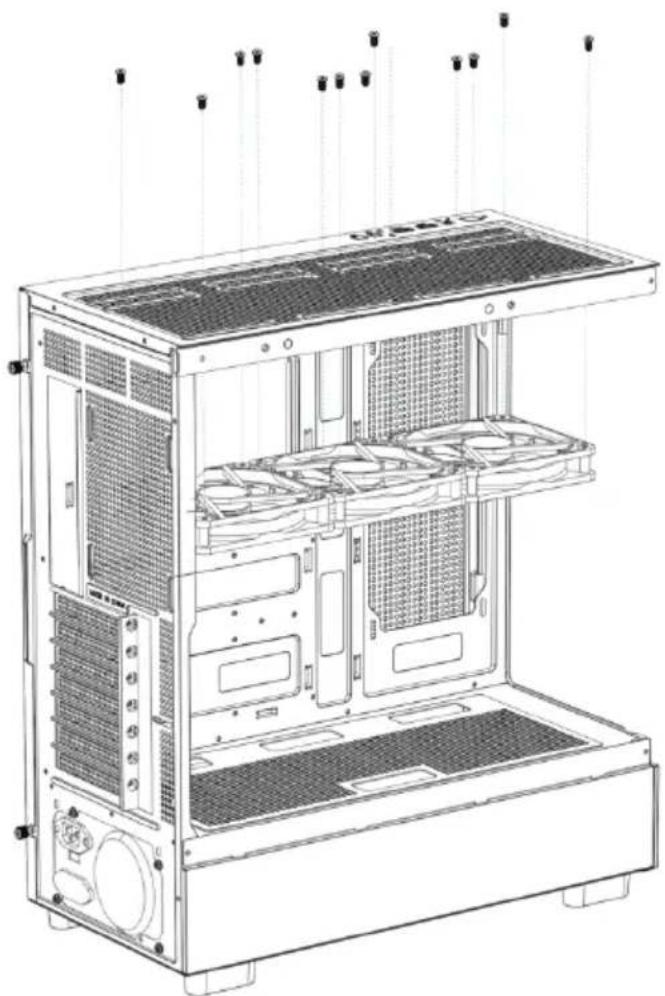

Installieren des Lüfters auf der Vorderseite des Motherboards.

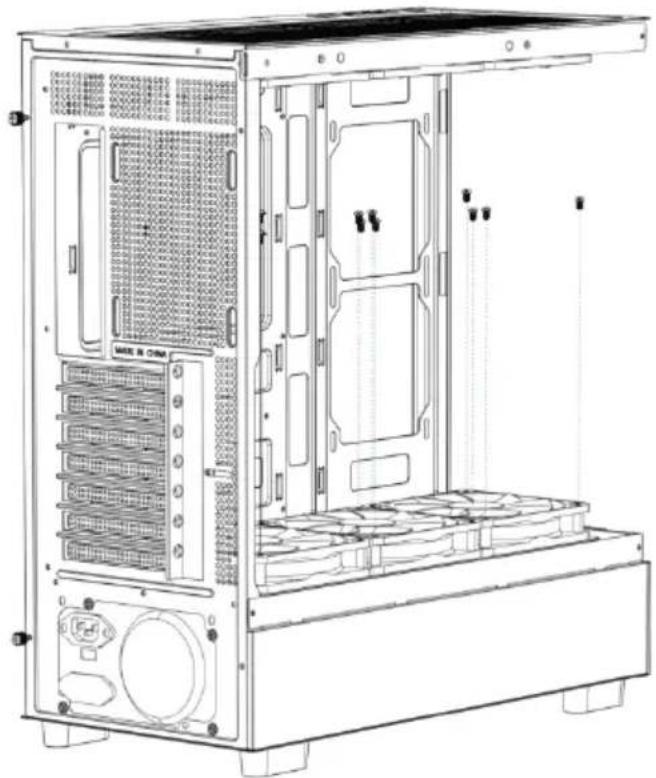

Installieren des oberen Lüfters des Netzteils.

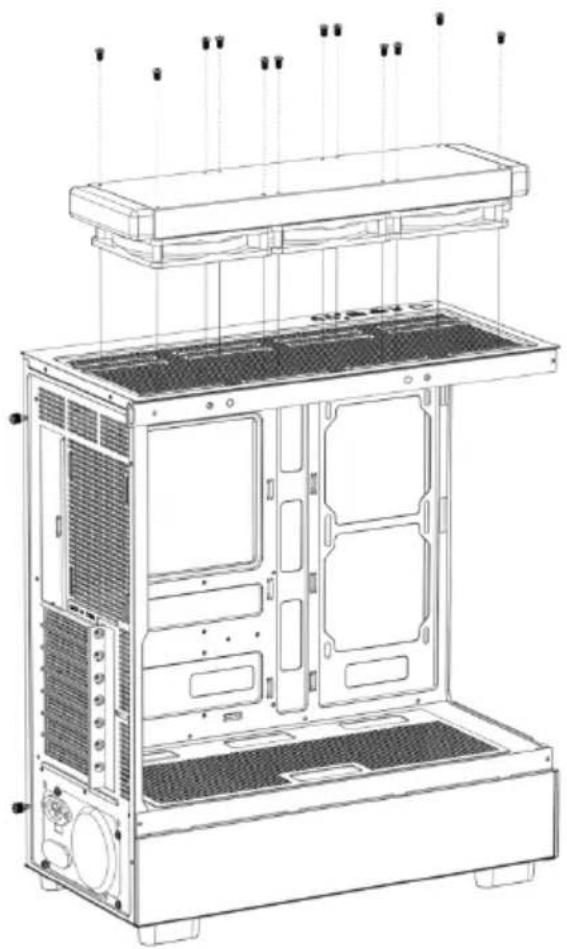

Installieren Sie bei Bedarf einen Wasserkühlungsablauf oben auf

Gehäuse.

Stromversorgung installieren

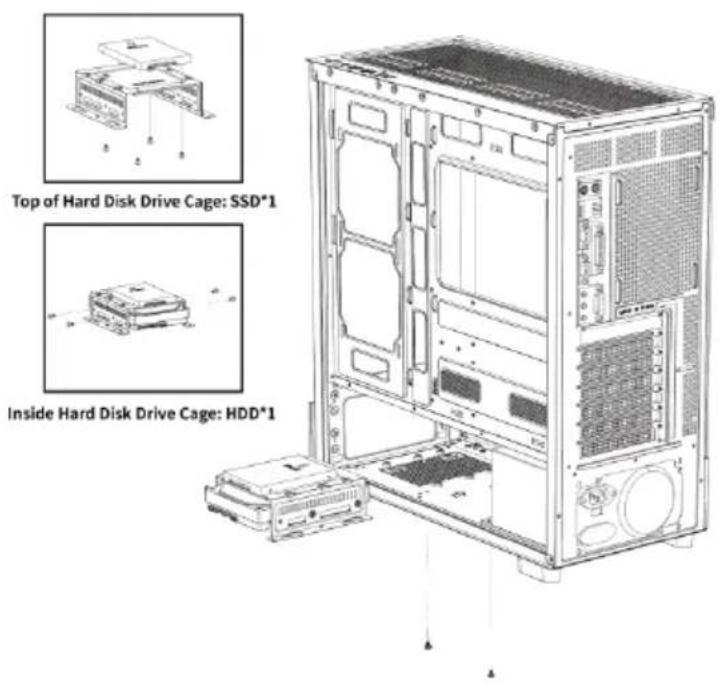

Installieren von SSD- und HDD-Festplatten

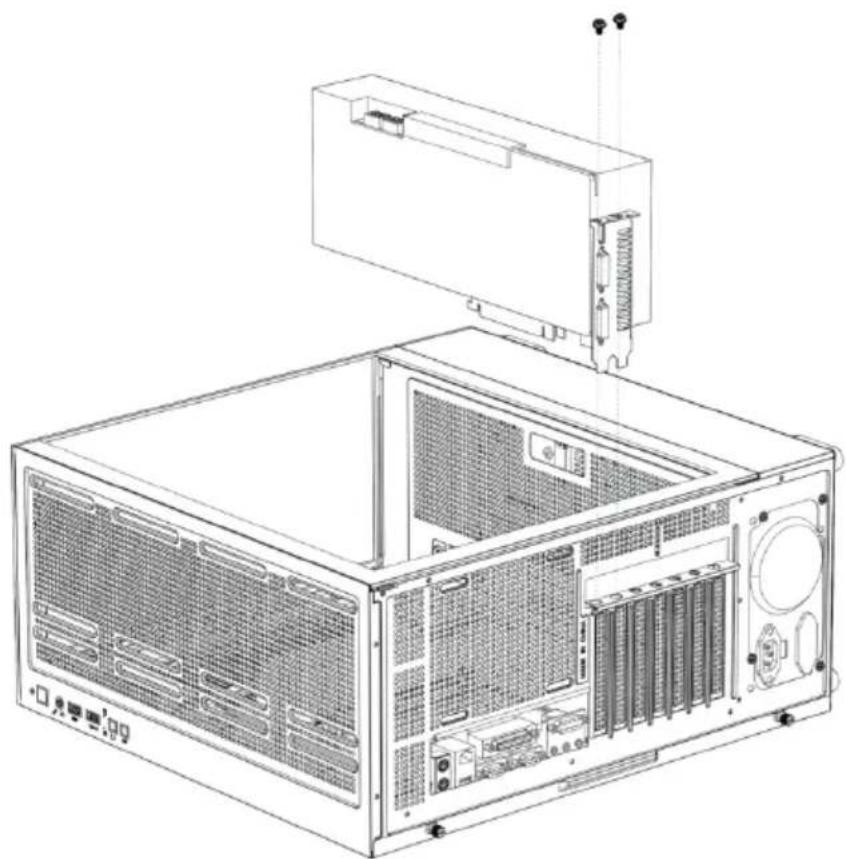

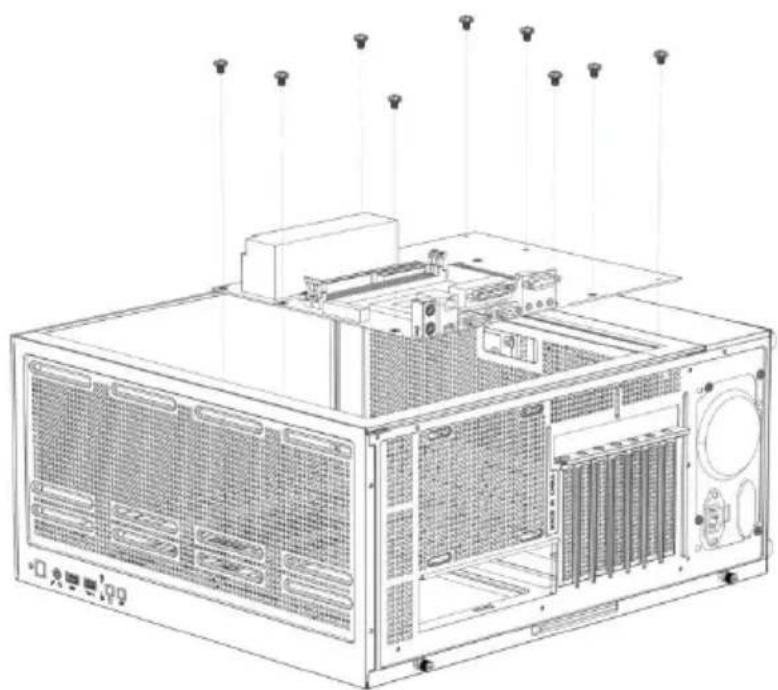

Installieren des Motherboards Installieren einer Grafikkarte

Hersteller: Shanghaiuxinmuyeyouxiangonsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR
