Produkttyp	Centralenhetens chassi (PC-chassi)
Märke	Vevor
Modell	215ATX
Formfaktor	Miditorn (Mid-Tower)
Moderkortskompatibilitet	ATX, Micro-ATX, Mini-ITX
Mått (L x H x D)	210 x 460 x 420 mm
Vikt	5,5 kg
Material	SECC-stål, sidopanel i härdat glas
Hårddiskplatser	2 x 3,5 tum (HDD), 2 x 2,5 tum (SSD)
Externa enhetsfack	1 x 5,25 tum (valfritt)
Fläktplatser	Fram: 3 x 120 mm, Bak: 1 x 120 mm, Topp: 2 x 120 mm
Stöd för vattenkylning	Fram: 240 mm eller 360 mm, Topp: 240 mm
Strömförsörjning	Ingår ej (kompatibel med standard ATX, max längd 200 mm)

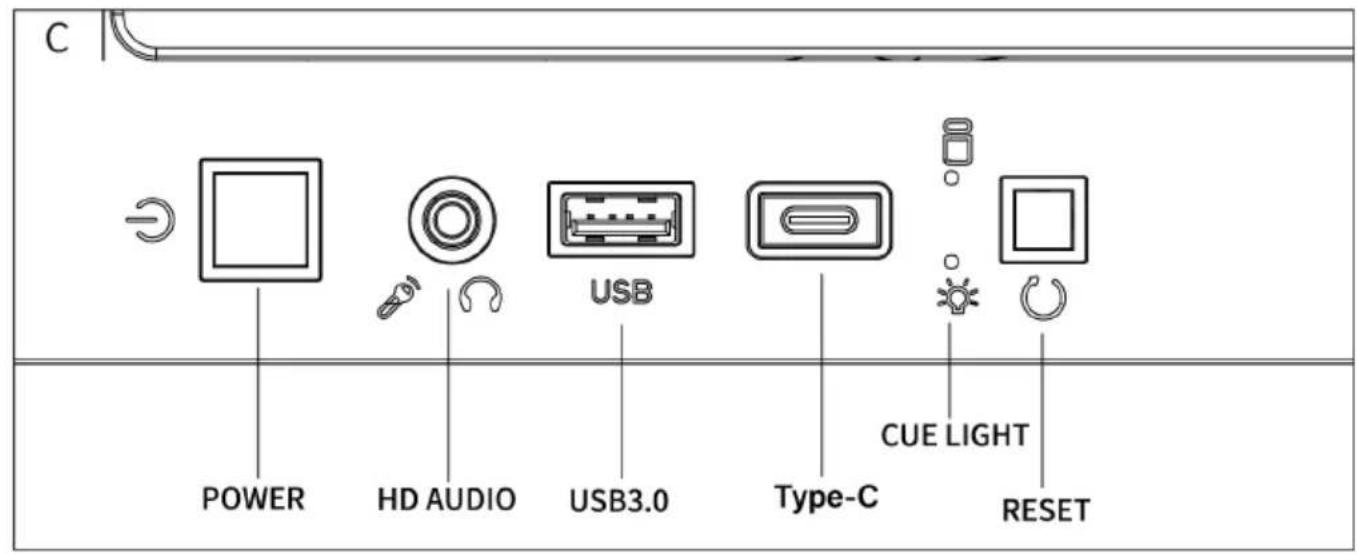

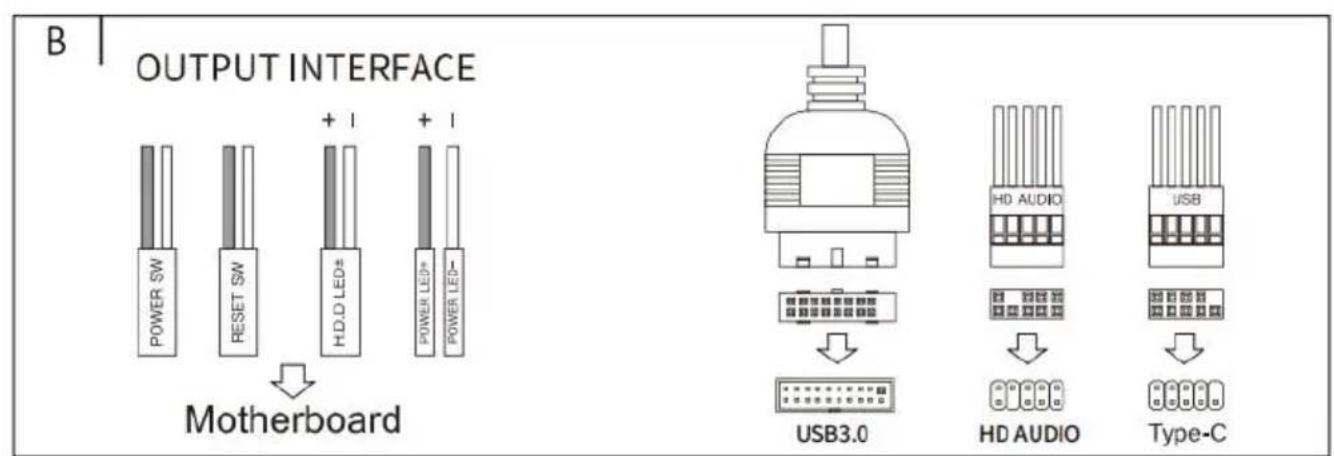

Frontpanelanslutningar	USB 3.0 x 2, USB Type-C x 1, HD Audio, ström-/återställningsknappar, LED
Antal expansionsplatser	7 PCI-platser (återanvändbara)
CPU-avstånd	165 mm (luftkylare)
Grafikkortsavstånd	330 mm

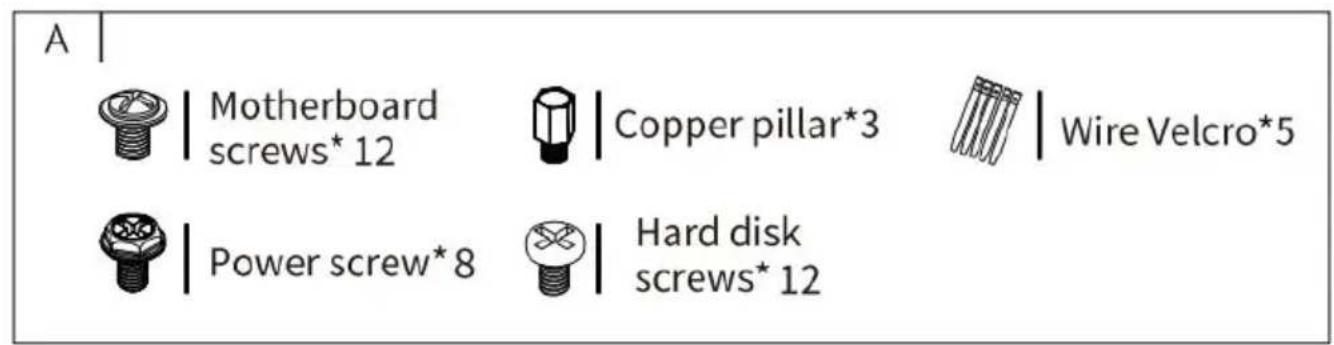

Förpackningens innehåll	Skruvar (moderkort, nätaggregat, hårddisk), kabelbindare, distanser, manual
Underhåll och rengöring	Regelbunden dammtorkning med en mjuk trasa. Undvik lösningsmedel. Rengör luftfiltren.
Säkerhet	Sidopanel i härdat glas är ömtålig. Undvik stötar. Följ monteringsanvisningarna.
Reservdelar och reparerbarhet	Standard skruvar finns. Paneler och filter är utbytbara. Tillverkare: Shanghaiuxinmuyeyouxiangonsi.
Allmän information	Tillverkat i Kina. Importerat av Vevor. Uppfyller WEEE-direktivet 2012/19/EU.

Vanliga frågor - 215ATX Vevor

Vilka moderkort är kompatibla med Vevor 215ATX chassit?

Chassit stöder formaten ATX, Micro-ATX och Mini-ITX. Kontrollera att monteringshålen överensstämmer med standardlayouten.

Vilken typ av nätaggregat behövs?

Ett standard ATX-nätaggregat krävs. Dess maximala längd får inte överstiga 200 mm för enkel montering.

Hur många fläktar kan jag installera?

Du kan installera upp till 6 fläktar på 120 mm: 3 fram, 2 på toppen och 1 bak. Plats för vattenkylningsradiatorer finns också.

Är sidopanelen i härdat glas tålig?

Härdat glas är starkt men kan gå sönder vid kraftiga stötar. Hantera det försiktigt vid demontering och rengöring.

Hur rengör man dammfiltren?

Filtren tas enkelt bort. Tvätta dem i ljummet såpvatten, torka dem helt innan du sätter tillbaka dem. Använd inte slipande rengöringsmedel.

Vilken är den maximala längden för grafikkortet?

Chassit accepterar grafikkort upp till 330 mm långa utan problem.

Kan jag installera en hög CPU-kylare?

Ja, den maximala tillåtna höjden för CPU-kylaren är 165 mm.

Medföljer fläktar med chassit?

Nej, inga fläktar ingår. De måste köpas separat. Chassit är utformat för att rymma fläktar på 120 mm.

Hur installerar man en SSD- eller HDD-hårddisk?

3,5 tums hårddiskar (HDD) monteras i det nedre fästet. 2,5 tums SSD:er kan monteras på moderkortsplåten eller i avsedda platser. Använd medföljande skruvar.

Var hittar jag den detaljerade användarmanualen?

Manualen finns kostnadsfritt att ladda ner som PDF på notice-facile.com eller direkt från tillverkaren Vevor.

BRUKSANVISNING 215ATX Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

MODELL: 215ATX

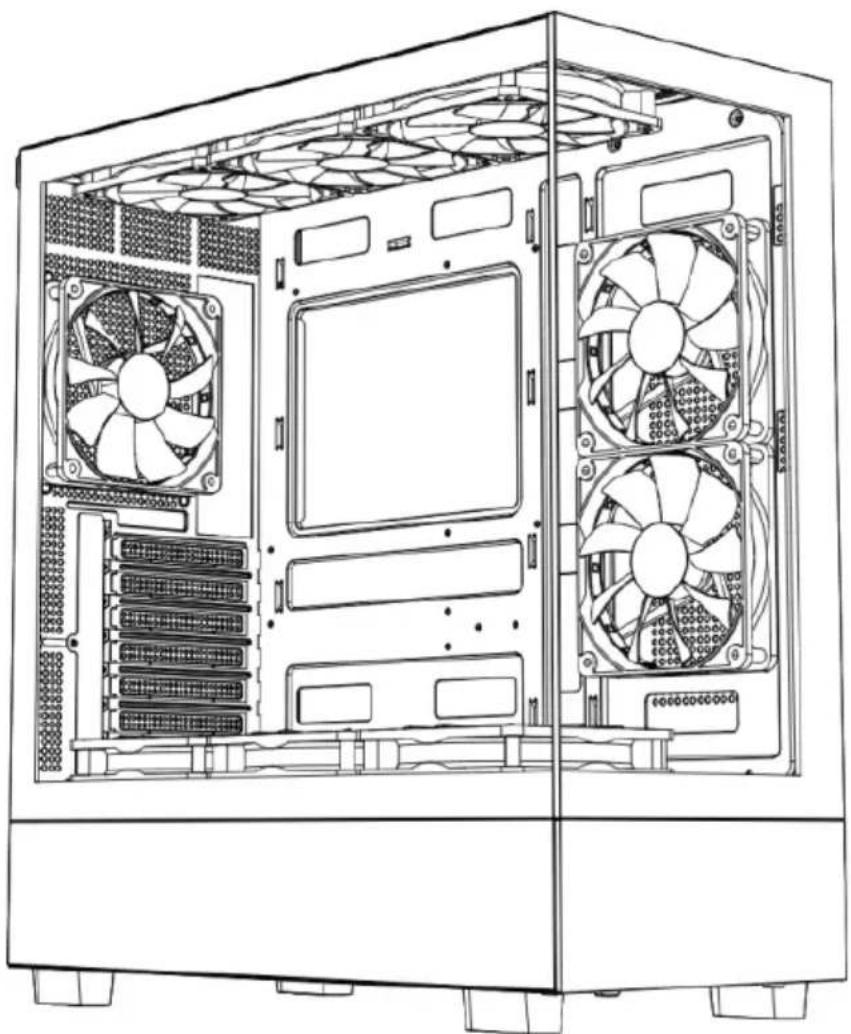

(Bilden är endast för referens, se det faktiska objektet)

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR försöker ge en tydlig användarmanual. Produktens utseende beror på den produkt du fått. Vi ber om ursäkt om vi inte informerar dig igen om det finns någon teknik- eller mjukvaruuppdatering på vår produkt.

	Varning - För att minska risiken für skada@måste använ lasa instruktionerna noggrant.
	Denna produit omfattas av bestämmelserna i det europe direktivet 2012/19/EC. Symbolen som visar en soptunna anger att produits kräver separat sophämtning i EU. D gäller für produits och alla tillbehör Märkta medenna symbol. Produktter Märkta som sändana fär inte slängastillsammans med vanligt hushållsavfall,utan måste lämna en insamlingsplats for Återvinning av elektriska och elekt apparater

D

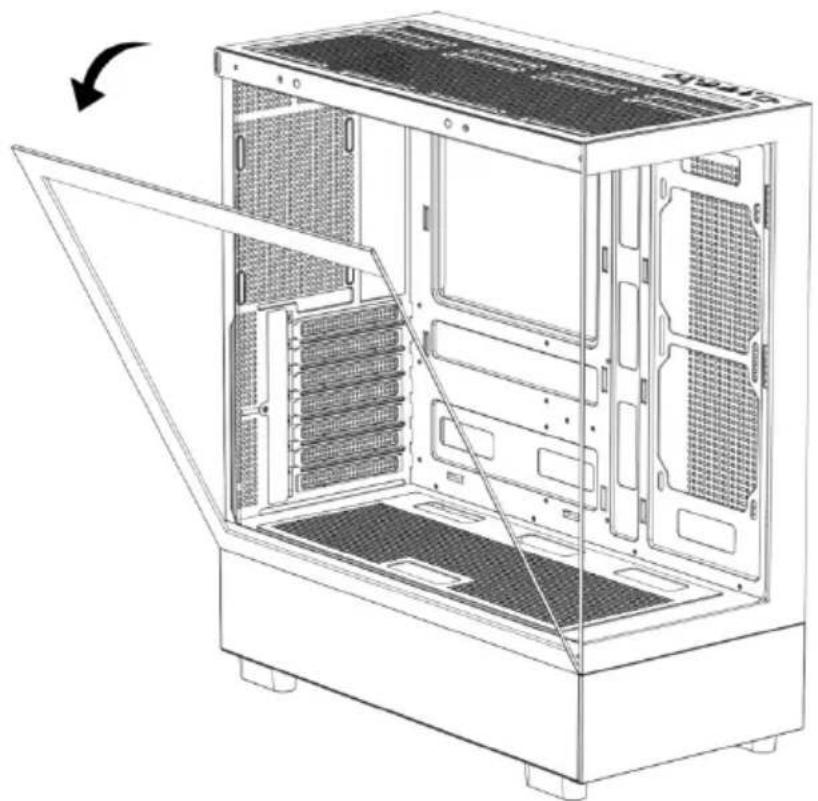

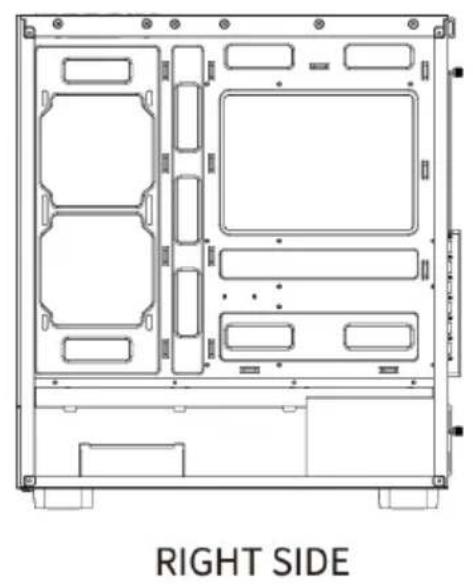

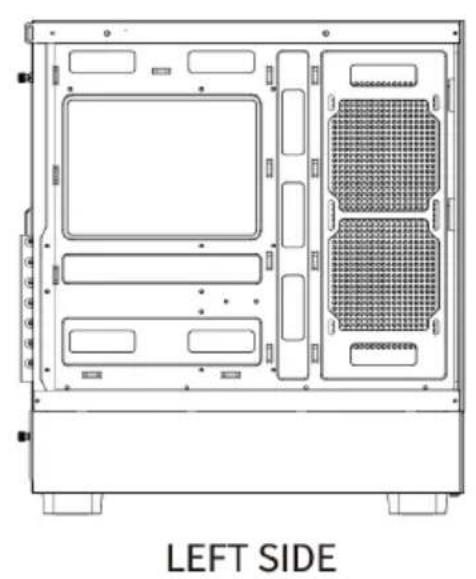

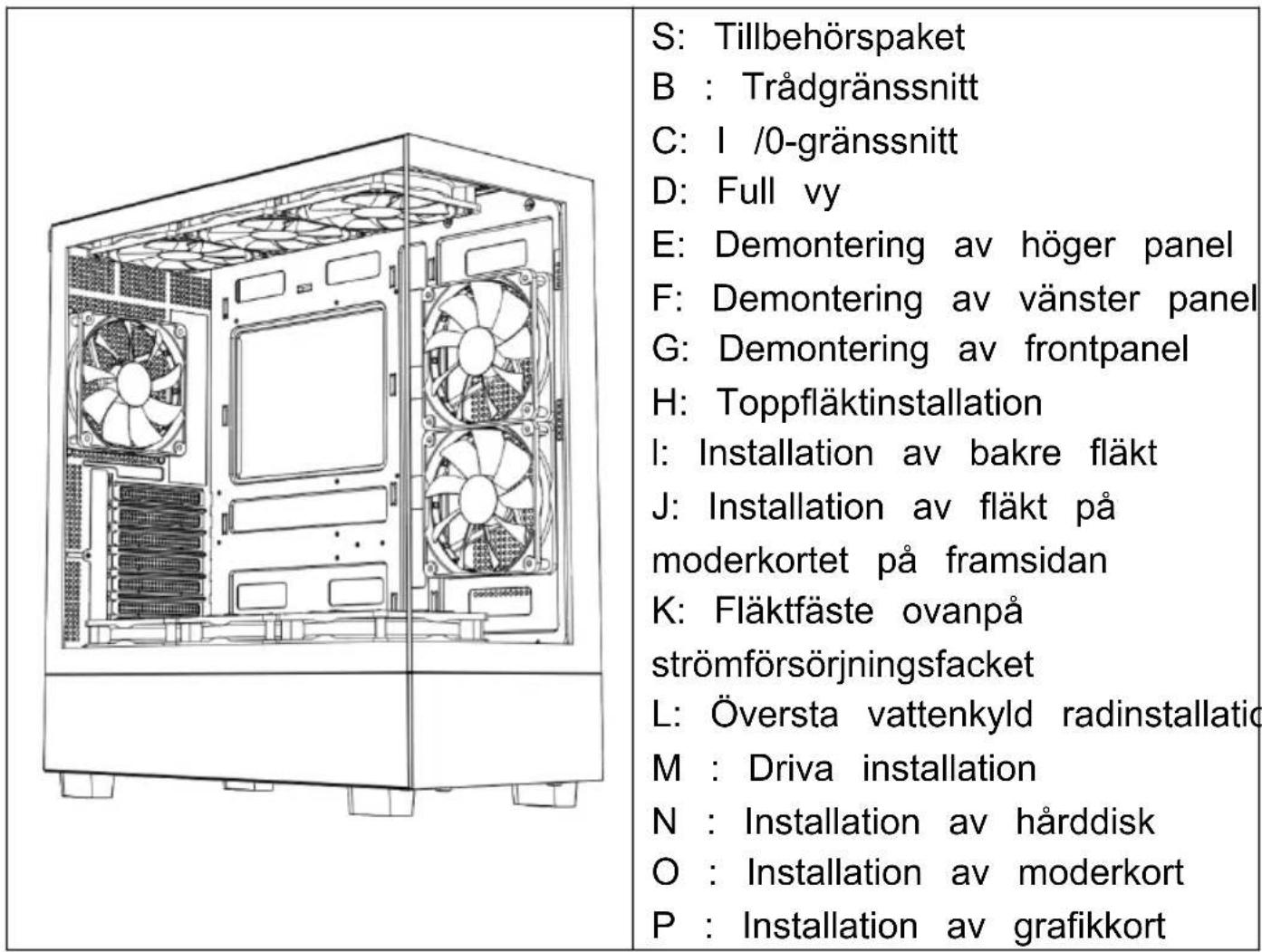

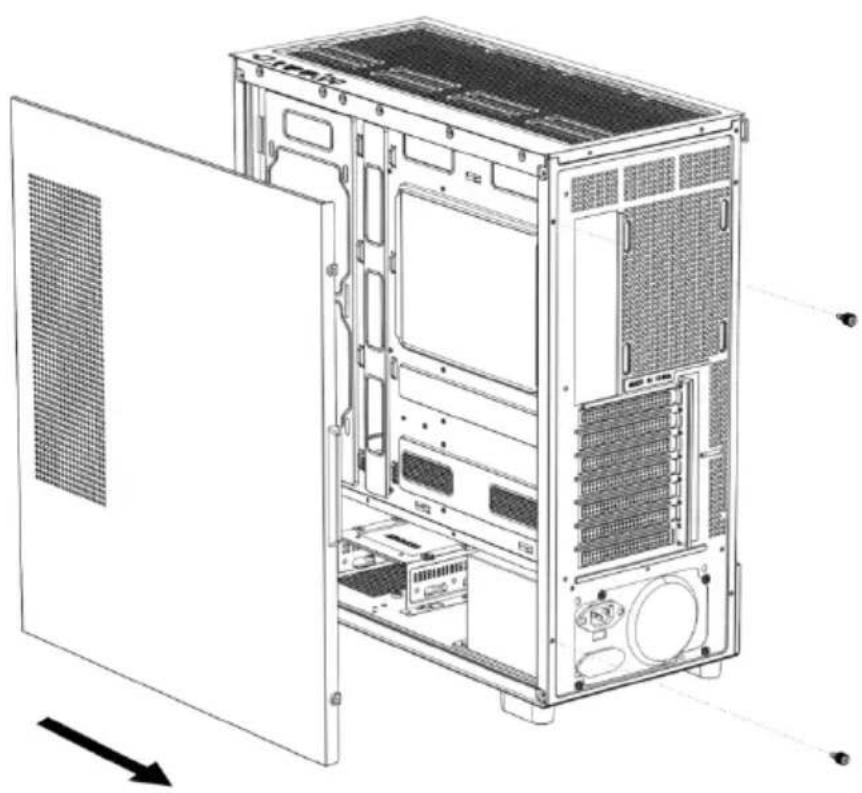

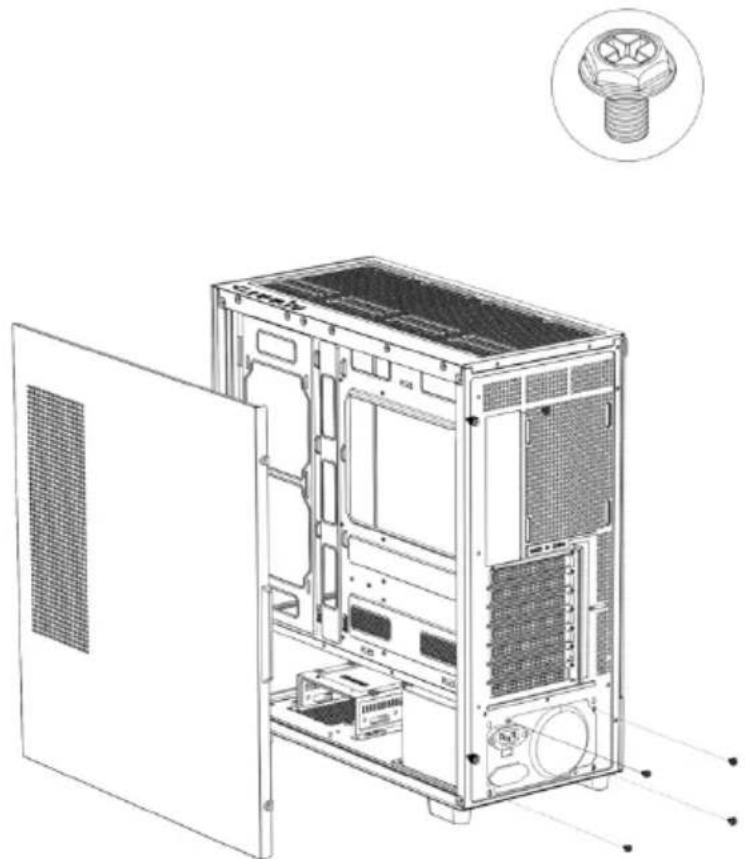

Öppna den högra sidopanelen Öppna den vänstra glaspanelen

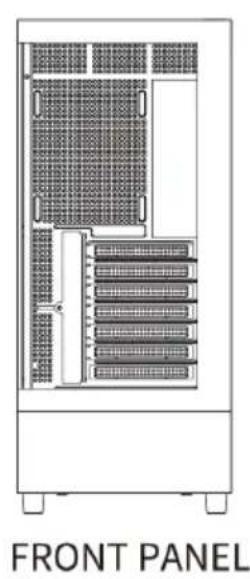

Öppna frontpanelen Installation av den övre fläkten

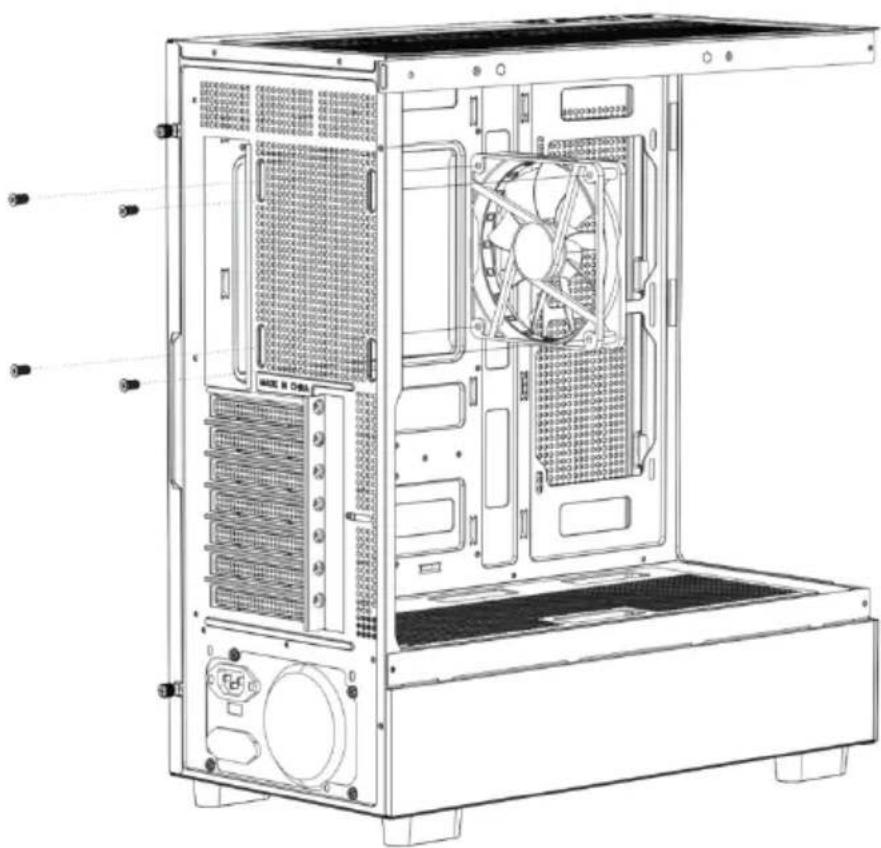

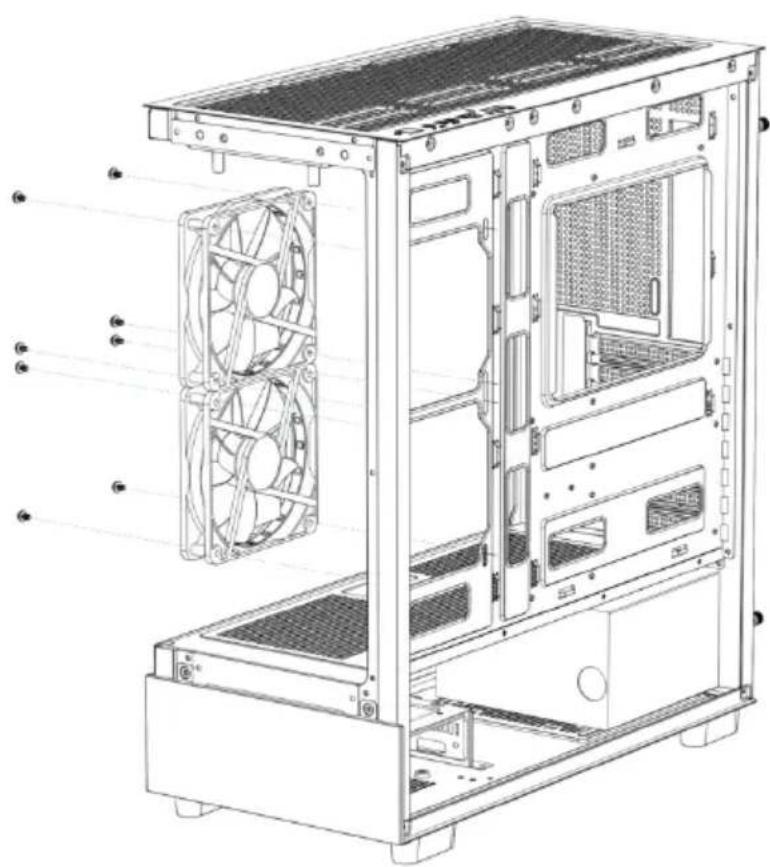

Installation av den bakre fläkten Installera moderkortets främre fläkt

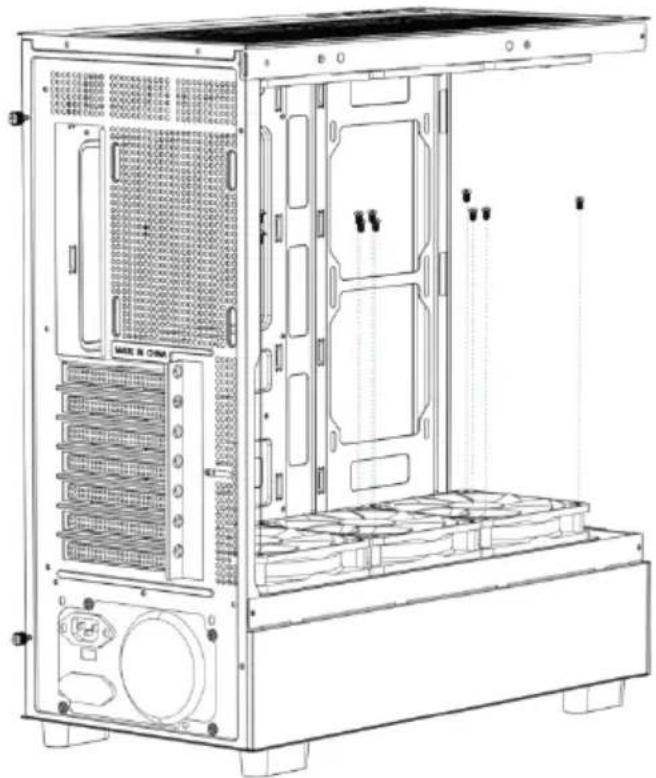

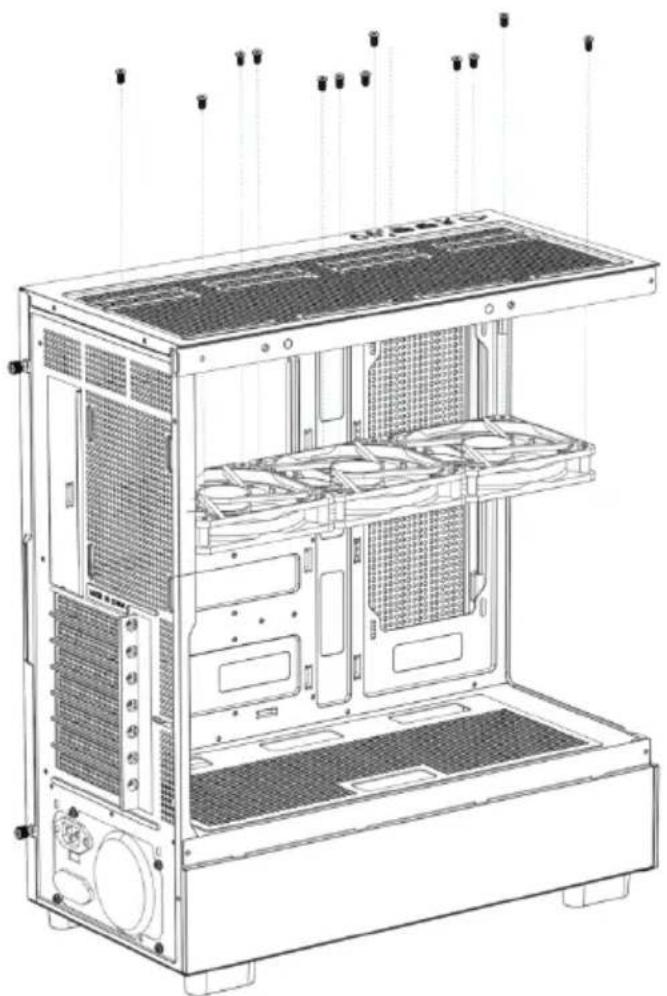

Installation av den övre fläkten på strömförsörjningsfacket

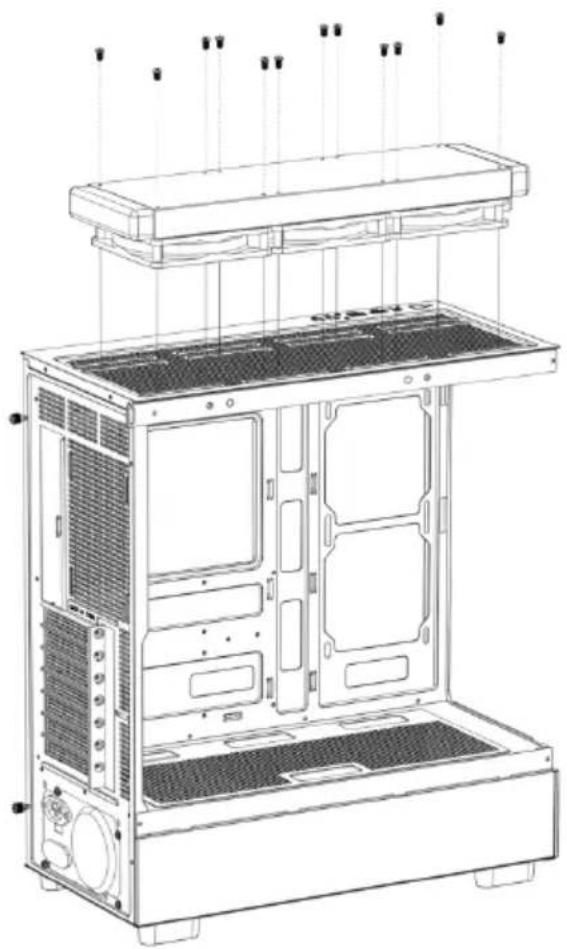

Installera vid behov ett vattenkylningsavlopp ovanpå chassit.

Installation av strömförsörjning

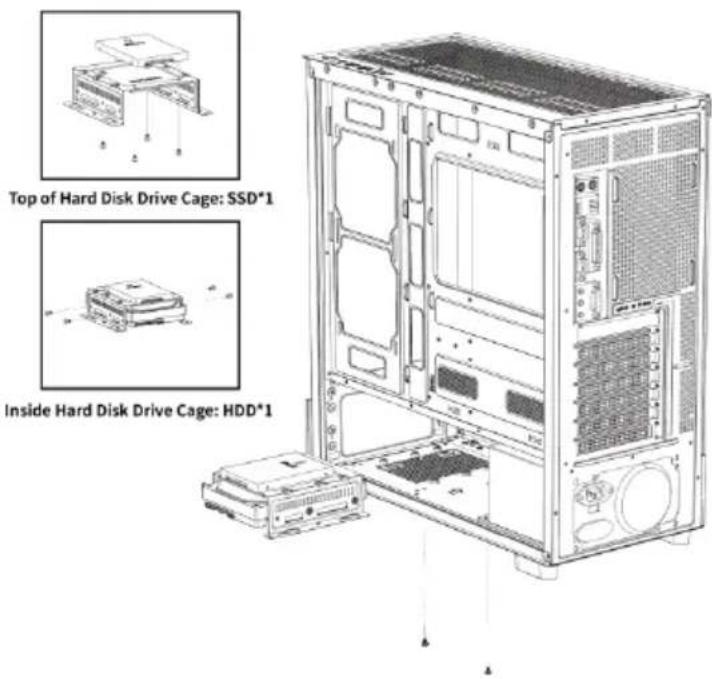

Installation av SSD- och HDD-hårddiskar

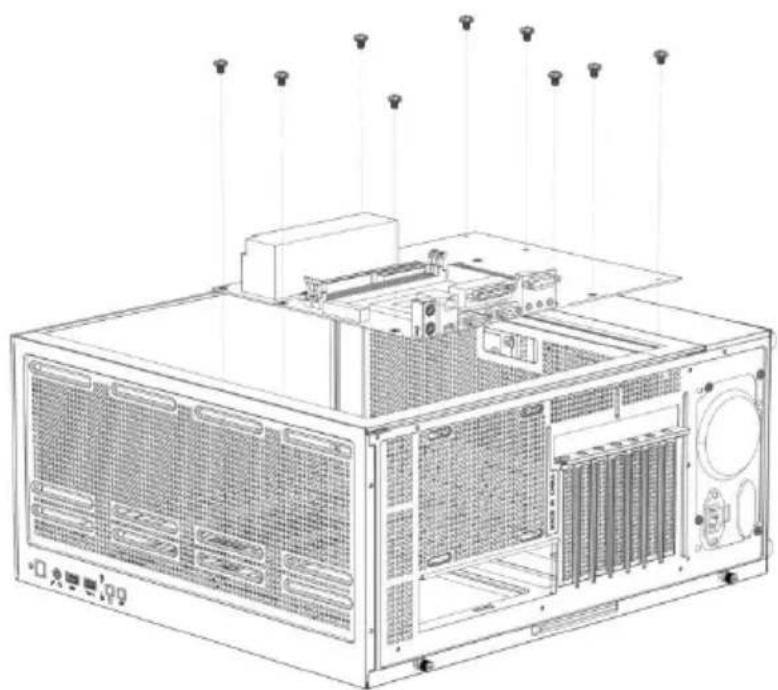

Installation av moderkortet Installera ett grafikkort

Tillverkare: Shanghaiuxinmuyeyouxianggsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.
