Produkttyp	PC-chassi (centralenhet) mellan-torn
Märke	Vevor
Modell	230-14
Mått (L x H x D)	210 x 460 x 420 mm
Vikt	5,5 kg
Material	SECC-stål, sidopanel i härdat glas
Moderkortsformfaktor	ATX, Micro-ATX, Mini-ITX
Expansionsplatser	7
Interna diskplatser	2 x 3,5" (HDD), 2 x 2,5" (SSD)
Strömförsörjning ingår	Nej (kompatibel med standard ATX, ingår ej)
Strömförsörjningsplats	Nedre del, bakre montering
Förinstallerade fläktar	Ingen (platser för fläktar)
Främre fläktplatser	3 x 120 mm
Bakre fläktplatser	1 x 120 mm
Övre fläktplatser	2 x 120 mm
Portar på frontpanelen	1 x USB 3.0, 2 x USB 2.0, HD Audio (mikrofon/hörlurar)
Knappar och indikatorer	Ström, Återställ, LED HDD, LED Ström
Dammfilter	Frontpanel och under (avtagbara)
Garanti	Tillverkargaranti (se www.vevor.com/support)
Underhåll	Rengör filtren regelbundet; använd en mjuk, torr trasa för glaset
Allmän information	Uppfyller WEEE-direktivet (2012/19/EG); återvinning vid insamlingspunkt

Vanliga frågor - 230-14 Vevor

Vilken är den maximala storleken på kompatibla moderkort?

Vevor 230-14-chassit accepterar moderkort i ATX-, Micro-ATX- och Mini-ITX-format. Moderkortet monteras på plattan med hjälp av medföljande distanser.

Ingår strömförsörjningen i chassit?

Nej, strömförsörjningen medföljer inte. Du måste köpa en standard ATX-strömförsörjning (ingår ej). Chassit har en plats i nedre delen med dammfilter.

Hur många fläktar kan installeras?

Du kan installera upp till 6 fläktar på 120 mm: 3 fram, 1 bak och 2 på toppen. Ingen fläkt är förinstallerad.

Vilka typer av hårddiskar kan jag montera?

Chassit har två burar för 3,5-tums hårddiskar (HDD) och två platser för 2,5-tums SSD-enheter. Monteringsskruvar medföljer.

Hur rengör jag den härdade glaspanelen?

Använd en mjuk, torr eller lätt fuktad trasa för att torka glaset. Undvik slipande rengöringsmedel som kan repa ytan.

Var hittar jag den detaljerade bruksanvisningen?

Fullständig manual finns att ladda ner gratis på notice-facile.com. Du kan även besöka Vevors webbplats för ytterligare guider.

Vilka portar finns på frontpanelen?

Frontpanelen har en USB 3.0-port, två USB 2.0-portar, ett hörlursuttag och ett mikrofonuttag (HD Audio), samt ström- och återställningsknappar.

Kan jag installera vattenkylning?

Ja, chassit stöder en kylare upp till 360 mm fram och 240 mm på toppen. Kontrollera exakta mått i manualen.

Hur tar jag bort sidopanelerna?

Den högra panelen (stål) tas bort genom att skruva loss tumskruvarna; den vänstra panelen (glas) tas bort genom att skjuta den bakåt efter att ha tagit bort skruvarna. Se avsnitt E och F i manualen.

Är detta chassi kompatibelt med ett långt grafikkort?

Ja, innerutrymmet tillåter installation av grafikkort upp till 340 mm längd, beroende på montering av diskburar.

BRUKSANVISNING 230-14 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

MODELL: 230-14

(Bilden är endast för referens, se det faktiska objektet)

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning användarmanual. Utseendet på produkten är beroende av den produkt fått. Ursäkta oss att vi inte kommer att informera dig igen om det f någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste använd läsa instruktionerna noggrant.
	Denna produkt omfattas av bestämmelserna i det europe direktivet 2012/19/EC. Symbolen som visar en soptunna anger att produkten kräver separat sophämtning i EU. D gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämna en insamlingsplats för återvinning av elektriska och elekt apparater

S: Tillbehörspaket

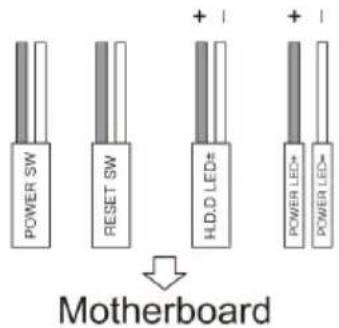

B : Trådgränssnitt
C: I / O -gränssnitt

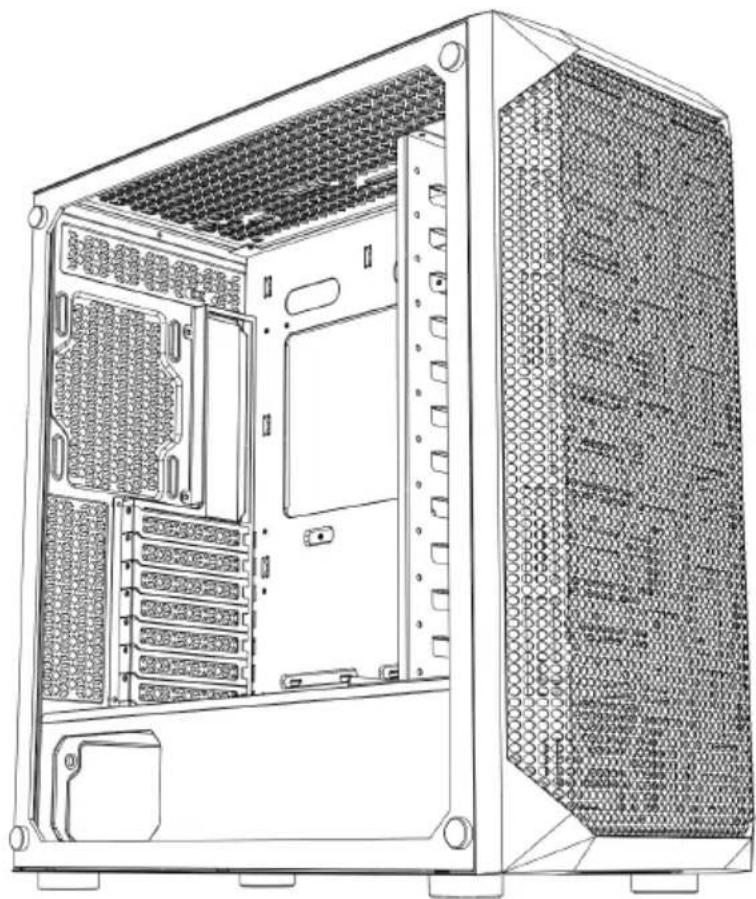

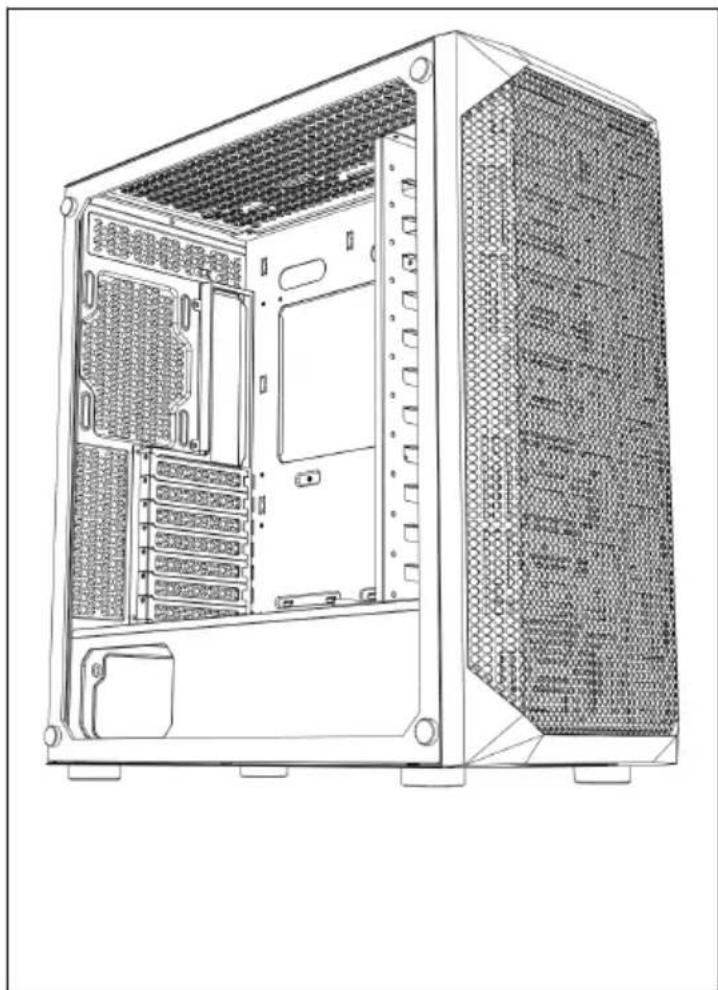

D : Hel vy
E: Demontering av höger panel
F: Demontering av
vänster/frontpanel
G : Demontering av härddiskstä
H : Toppfläktinstallation

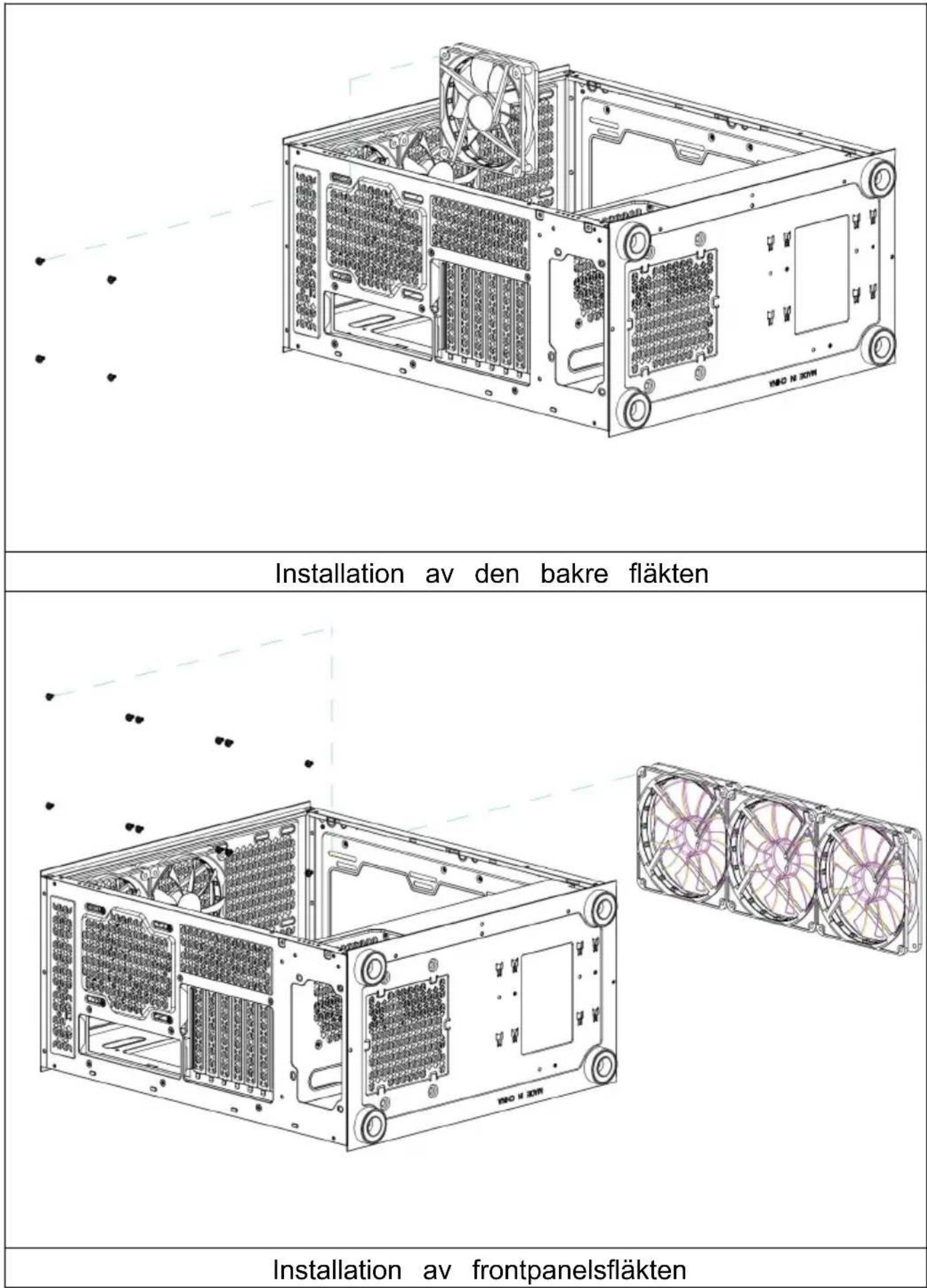

I: Installation av bakre fläkt
J: Installation av fläkt på
frontpanelen
K: Driva installation
L: Installation av hårddisk

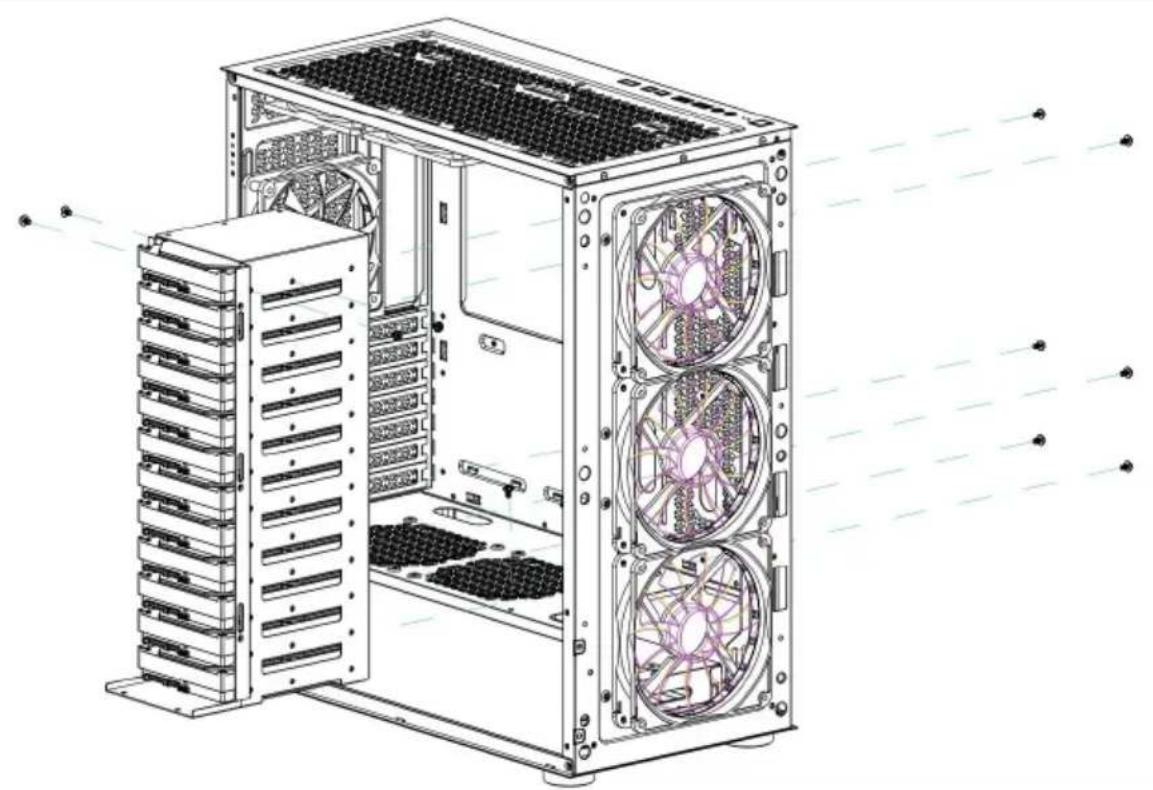

M : Installation av härddiskställ

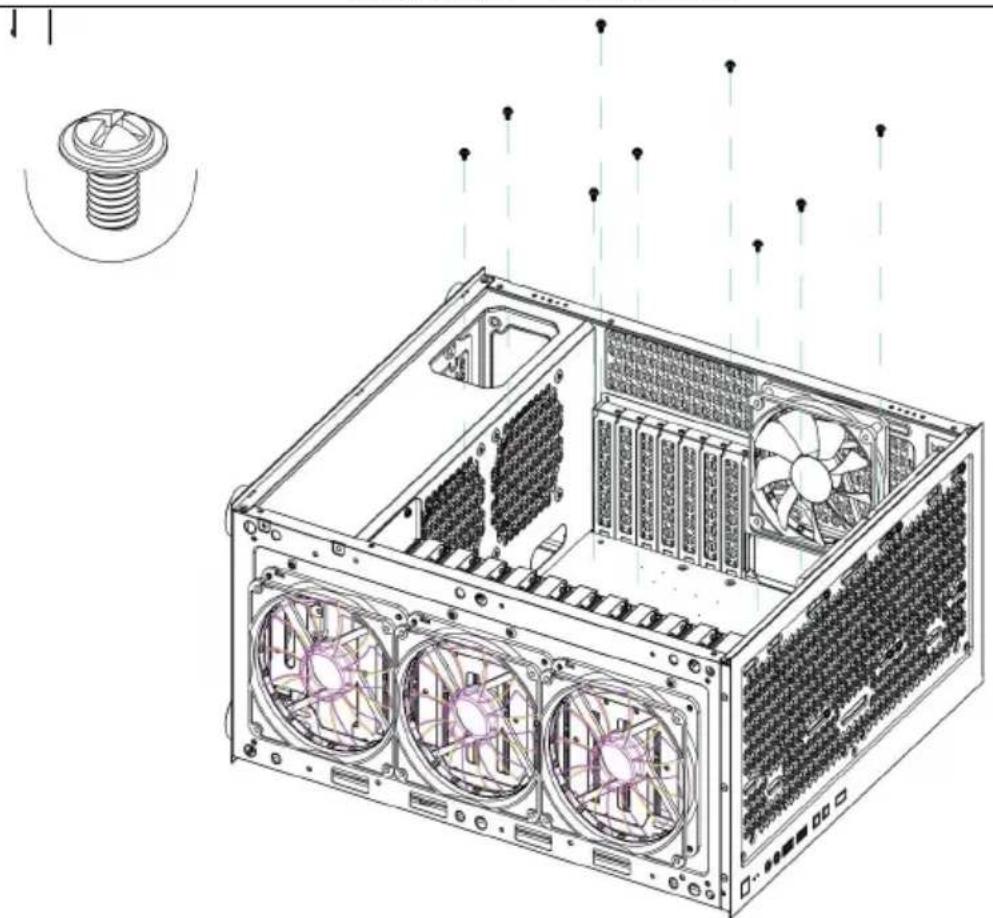

N : Installation av moderkort
O : Installation av grafikkort

A

Motherboard screws*20

Hard disk screws*60

Wire Velcro*5

Power screw*8

B

OUTPUT INTERFACE

Öppna den högra järnplattan

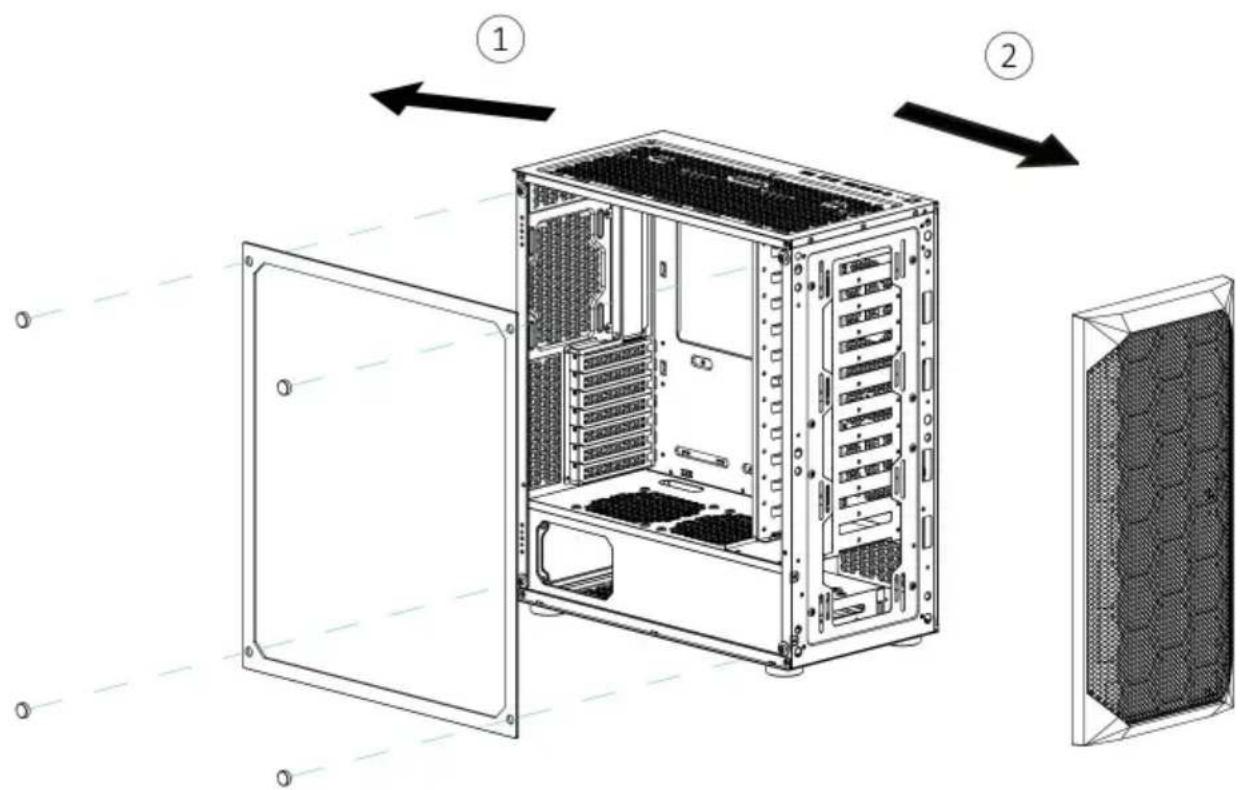

Öppna den vänstra glasplattan, ta bort frontplattan

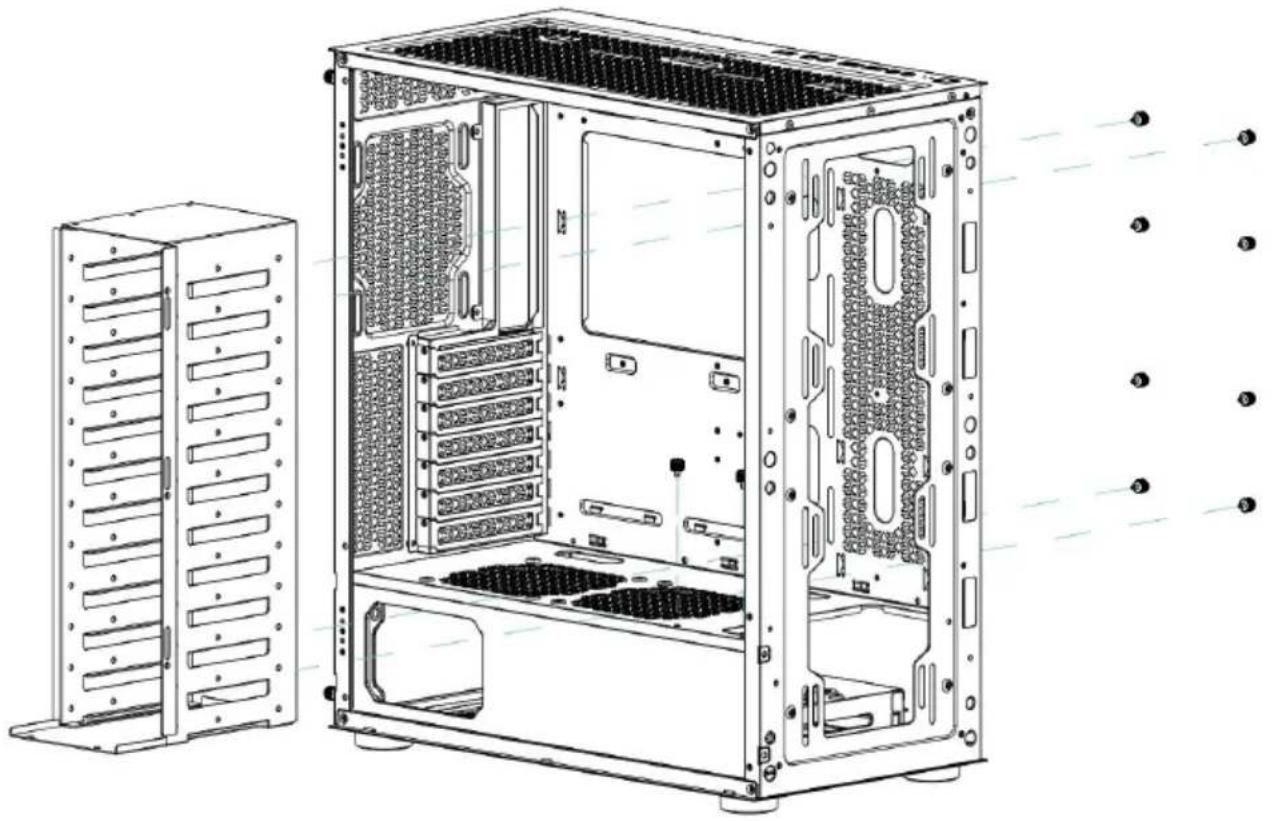

Demontering av hårddiskstället

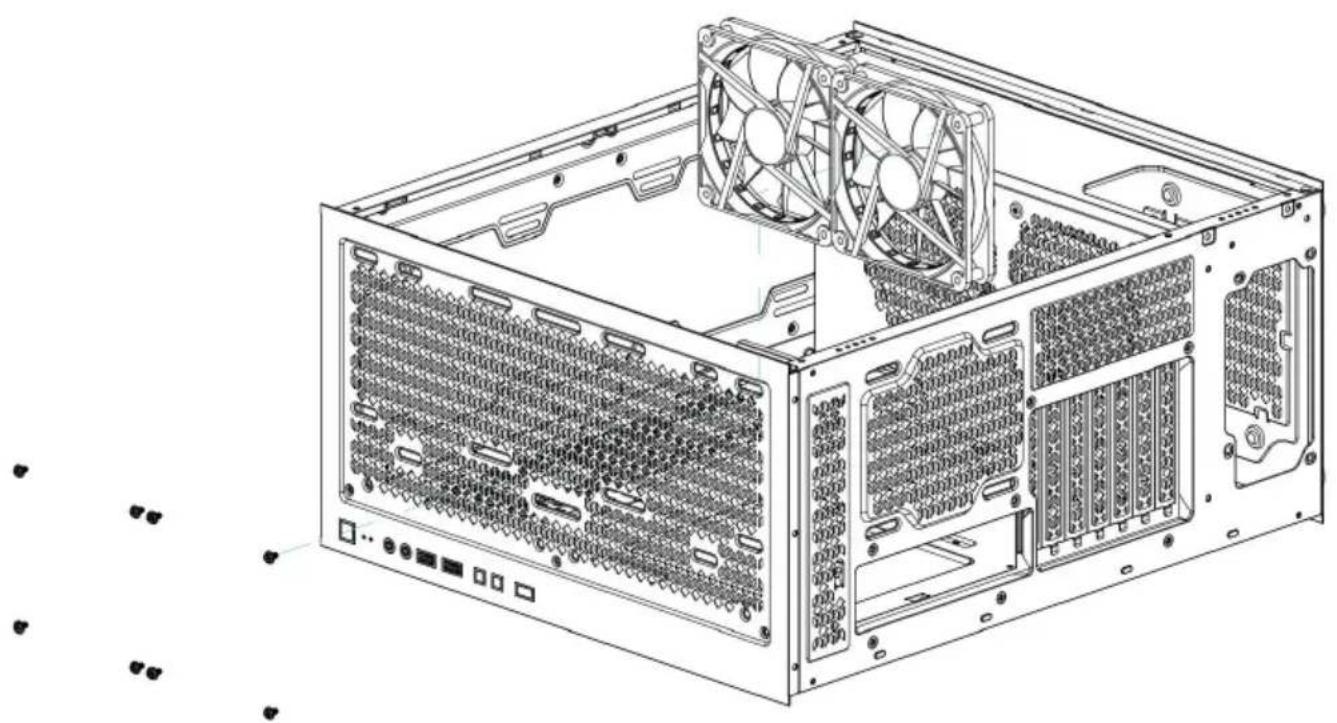

Installation av den övre fläkten

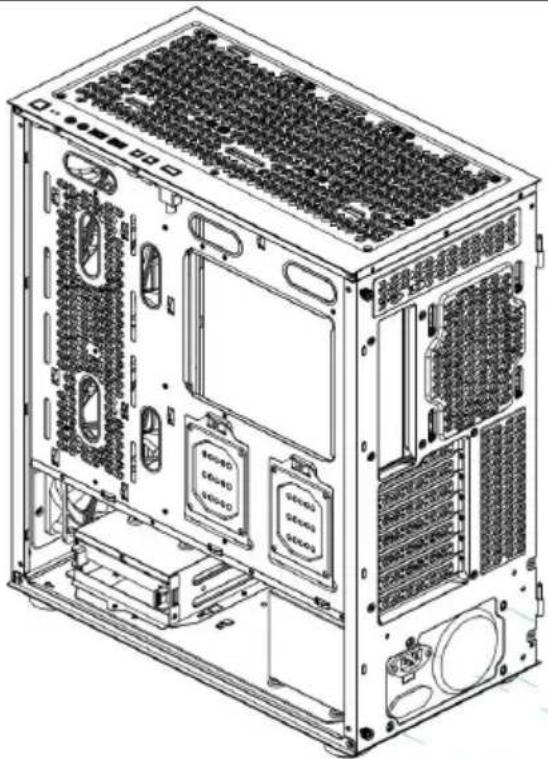

Installation av strömförsörjning

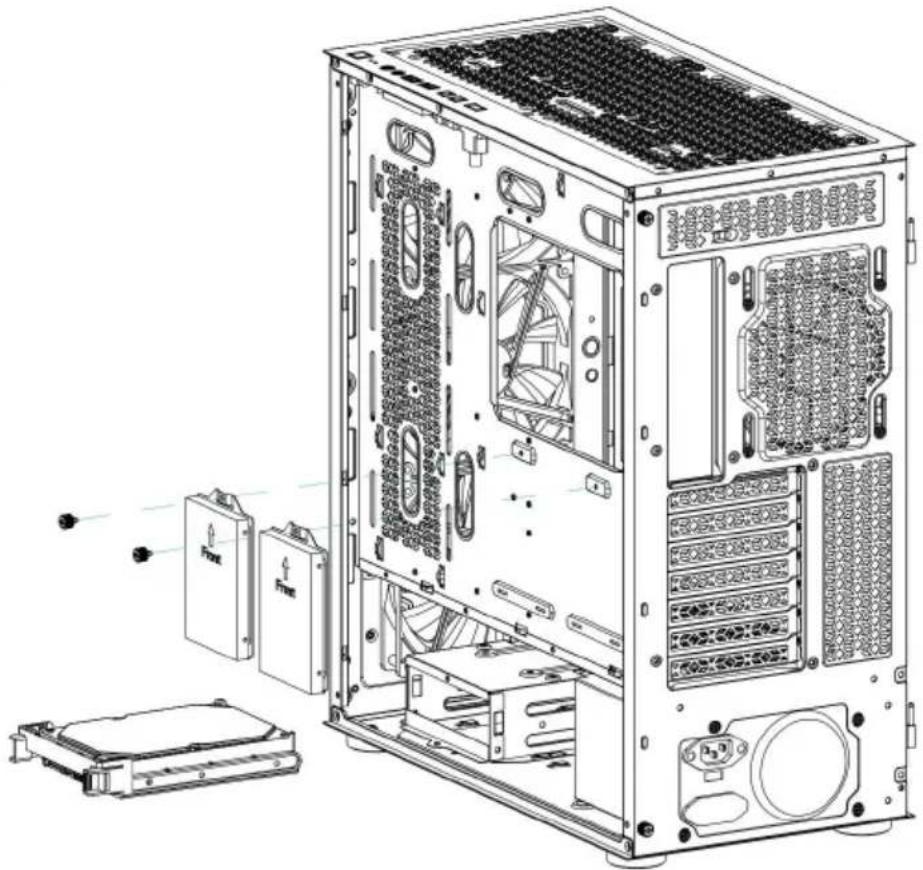

Installation av SSD- och HDD-hårddiskar

Installera hårddiskar

Installera ett grafikkort

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Ma

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat www.vevor.com/support
