230B - Centralenhet Vevor - Gratis bruksanvisning och manual

Produkttyp	Centralenhet (PC-chassi)
Märke	Vevor
Modell	230B
Formfaktor	Mellanstor (Mid Tower)
Material	Stål och härdat glas
Mått (ca.)	430 x 210 x 460 mm
Vikt (ca.)	5.5 kg
Moderkortskompatibilitet	ATX, Micro-ATX, Mini-ITX
Lagringsplatser	2 x SSD 2.5", 2 x HDD 3.5"
Kompatibelt nätaggregat	ATX (ingår ej)
Fläktplatser	Övre: 2 x 120 mm, Bakre: 1 x 120 mm, Främre: 3 x 120 mm
Frontpanelanslutningar	USB 3.0, USB 2.0, audio jack
Ingående tillbehör	Skruvar för moderkort, distanshållare, kardborreband, skruvar för nätaggregat och hårddiskar
Teknisk support	www.vevor.com/support
Garanti	Elektroniskt garantikort tillgängligt
Rengöring	Torr mjuk trasa för glas- och metallytor
Säkerhet	Skyddade kanter, tillräcklig ventilation krävs

Vanliga frågor - 230B Vevor

Vilken typ av moderkort kan jag installera i Vevor 230B?

Du kan installera ett moderkort i formaten ATX, Micro-ATX eller Mini-ITX.

Hur många hårddiskar kan jag lägga till?

Chassit har 2 platser för SSD 2.5" och 2 platser för HDD 3.5".

Vilket nätaggregat är kompatibelt?

Ett standard ATX-nätaggregat (ingår ej) passar. Kontrollera maximal längd för enkel montering.

Är frontpanelen i glas?

Ja, frontpanelen är härdat glas, precis som den vänstra sidopanelen.

Hur installerar jag moderkortet?

Se avsnittet Installation av moderkort i manualen. Använd medföljande distanshållare och skruvar.

Levereras chassit med fläktar?

Nej, fläktar ingår inte. Chassit stöder upp till 6 st 120 mm-fläktar.

Hur rengör jag chassit?

Använd en mjuk torr trasa för glas- och metallytor. Undvik slipande rengöringsmedel.

Var hittar jag teknisk support?

Besök www.vevor.com/support för teknisk support och garantikort.

Vilka är chassits exakta mått?

Måtten är cirka 430 x 210 x 460 mm (B x D x H).

Kan jag installera ett långt grafikkort?

Ja, chassit accepterar grafikkort upp till cirka 350 mm längd. Använd medföljande stöd.

BRUKSANVISNING 230B Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VEVOR

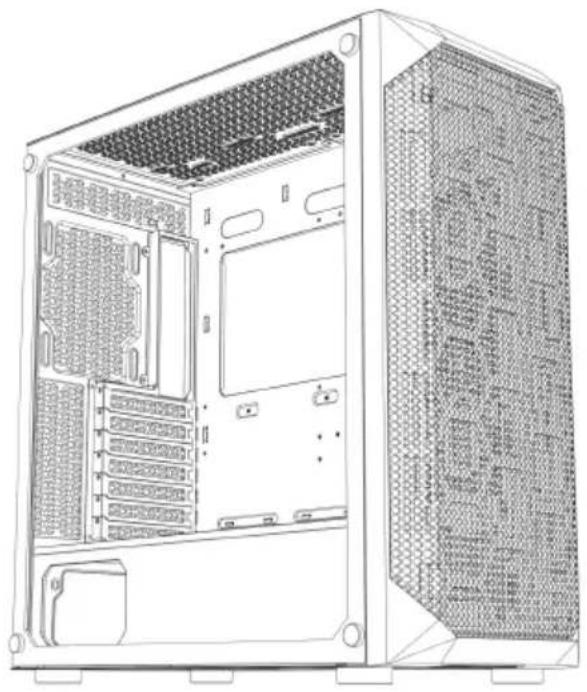

(Bilden är endast för referens, se det faktiska objektet)

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning användarmanual. Utseendet på produkten är beroende av den produkt fått. Ursäkta oss att vi inte kommer att informera dig igen om det f någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste använd läsa instruktionerna noggrant.
	Denna produkt omfattas av bestämmelserna i det europe direktivet 2012/19/EC. Symbolen som visar en soptunna anger att produkten kräver separat sophämtning i EU. D gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämna en insamlingsplats för återvinning av elektriska och elekt apparater

E: Demontering av höger panel

F: Demontering av

vänster/frontpanel

G : Toppfläktinstallation

H : Installation av bakre fläkt

l: Installation av fläkt på frontpanelen

J: Elinstallation

Öppna den högra järnplattan

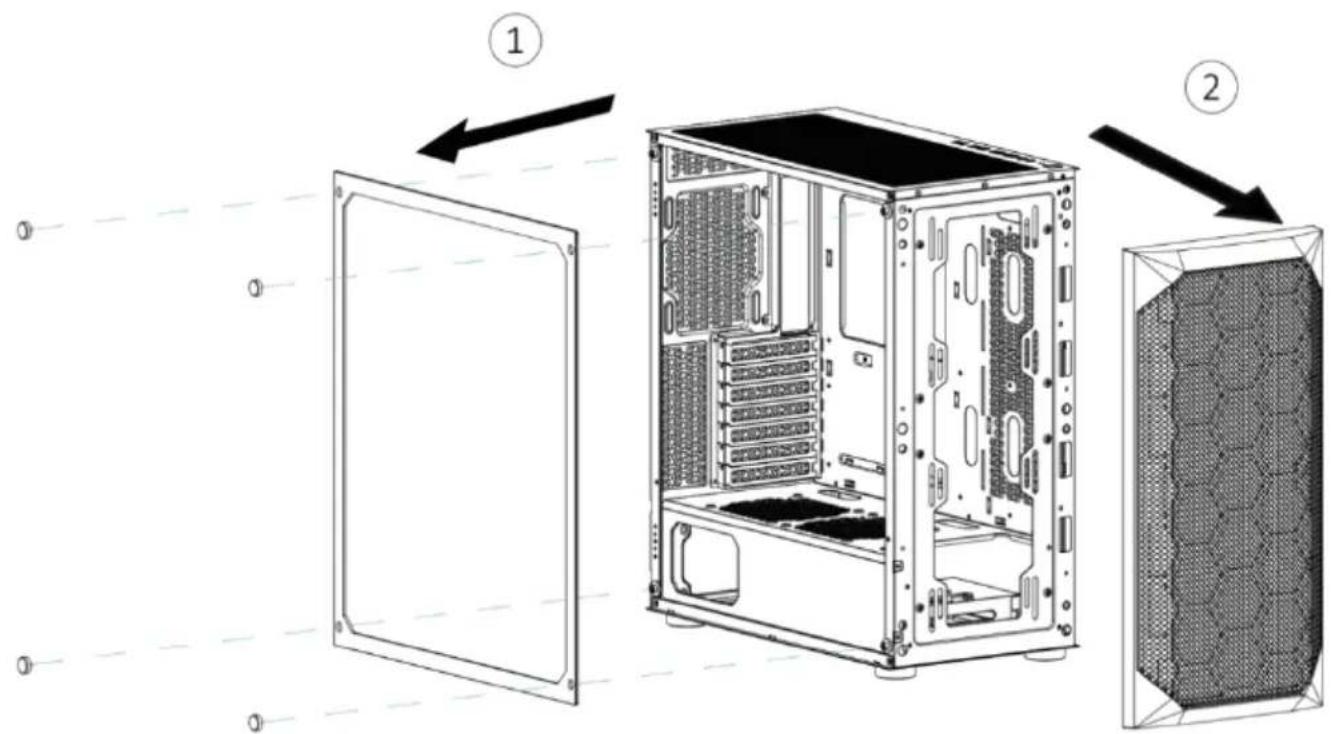

Öppna den vänstra glasplattan, ta bort frontplattan

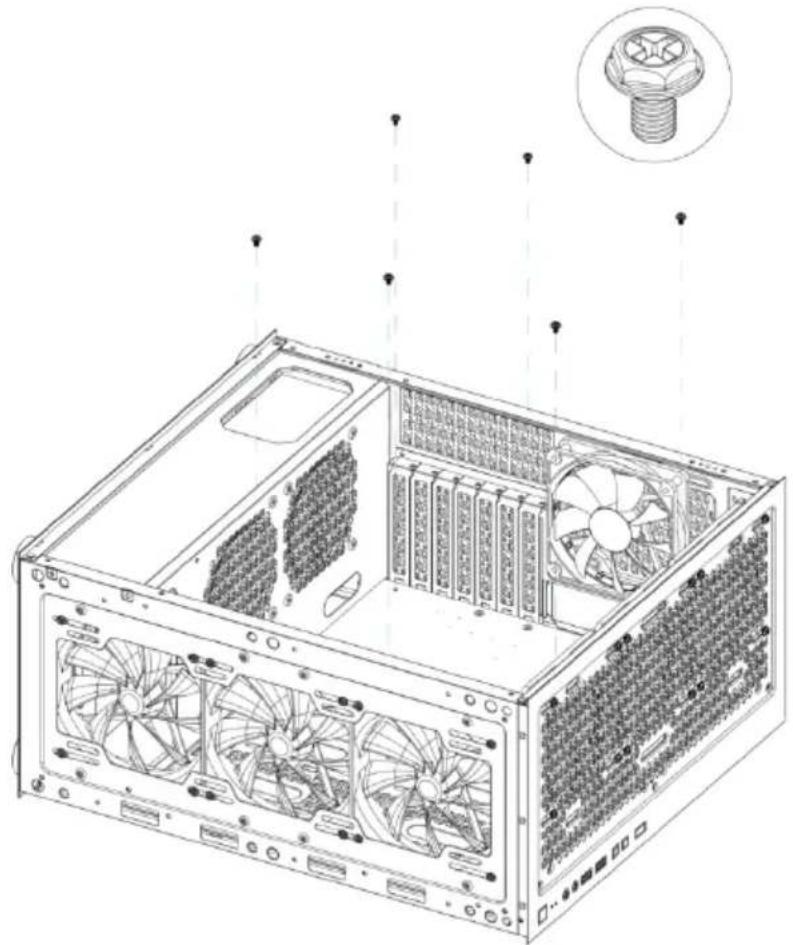

Installation av den övre fläkten

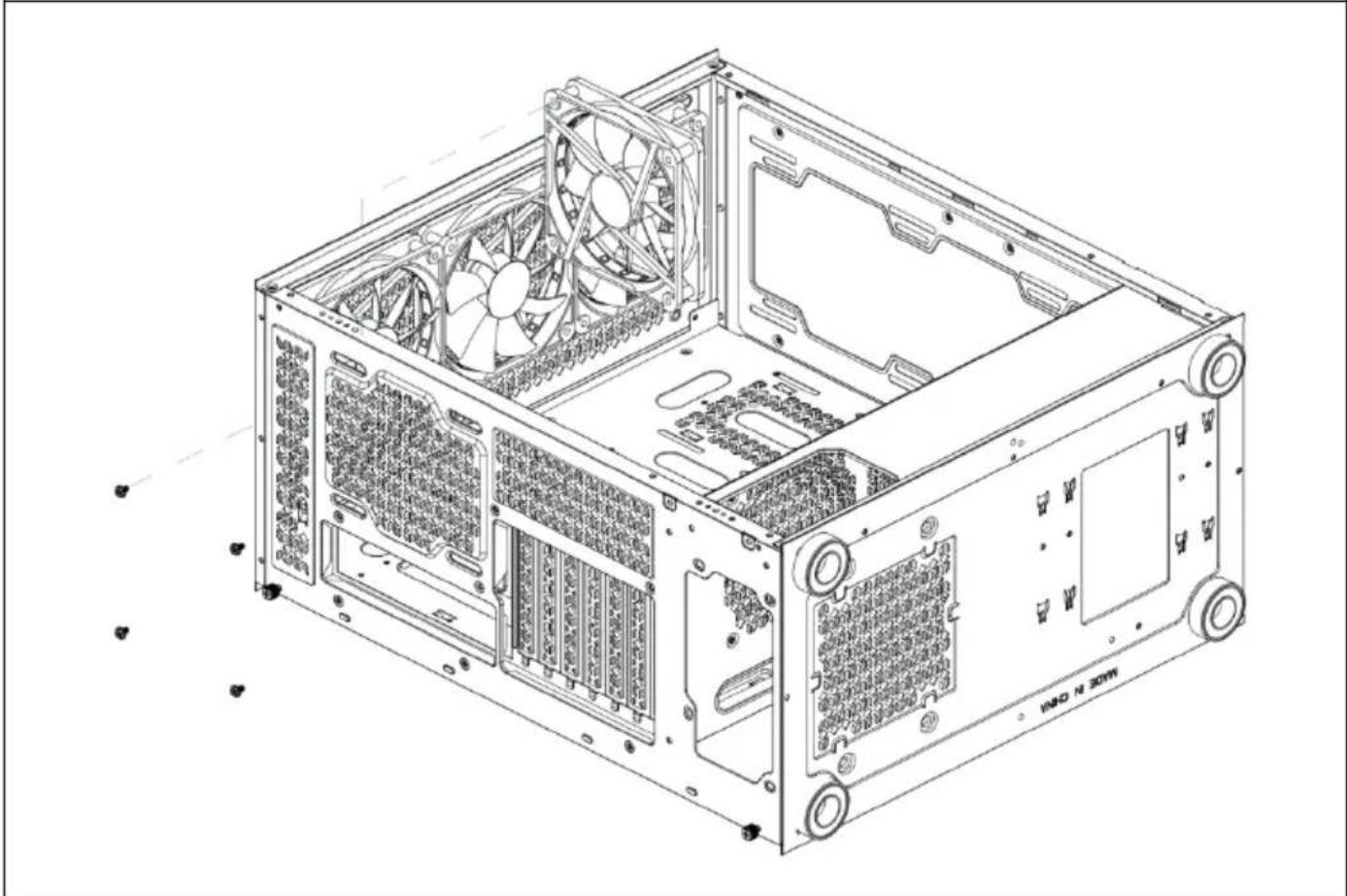

Installation av den bakre fläkten

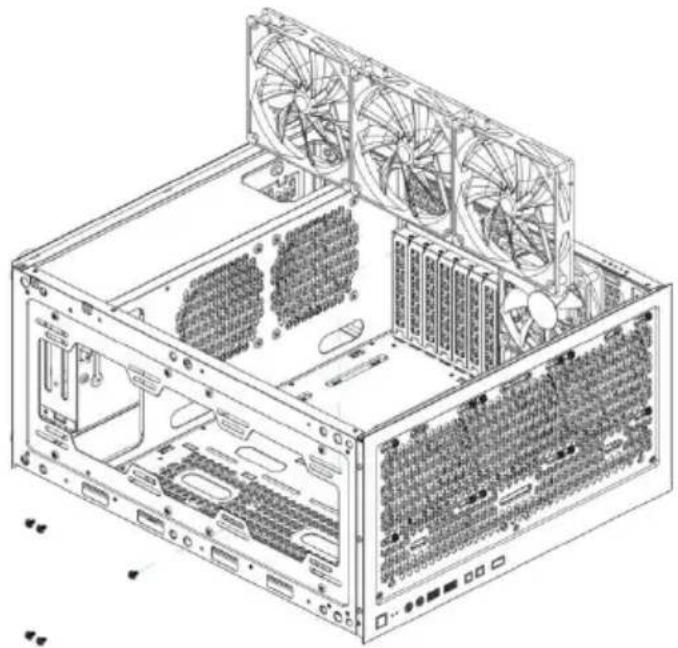

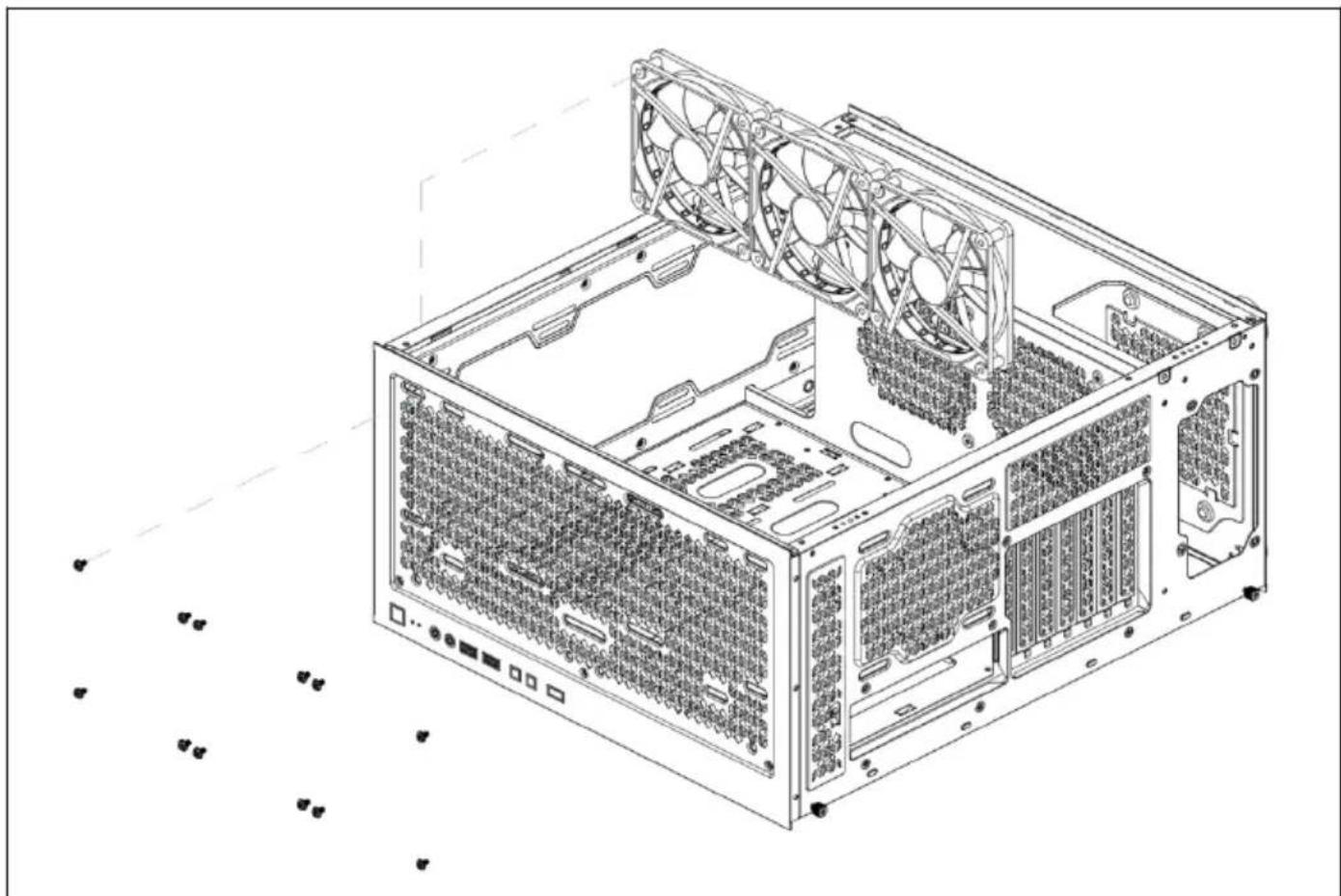

Installation av frontpanelsfläkten

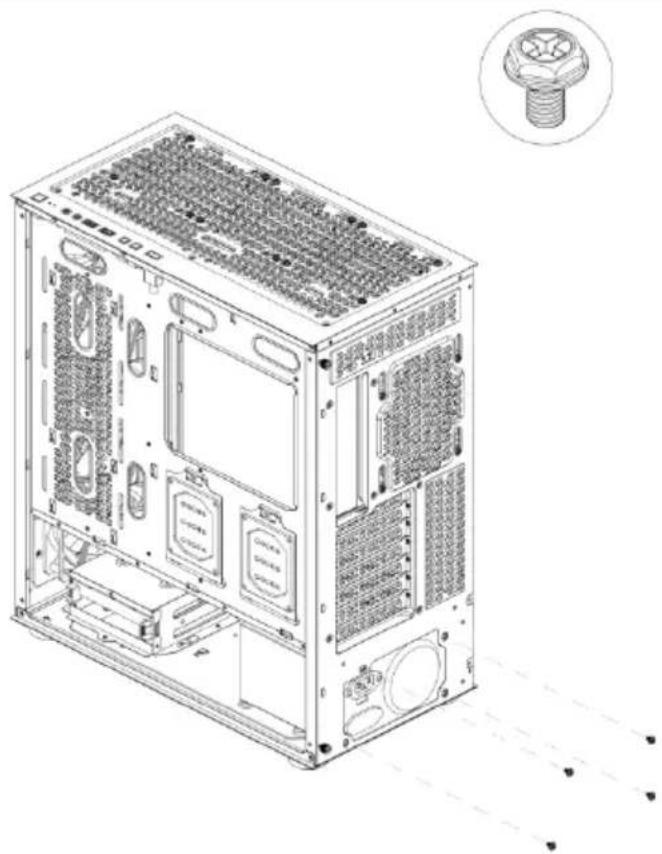

Installation av strömförsörjning

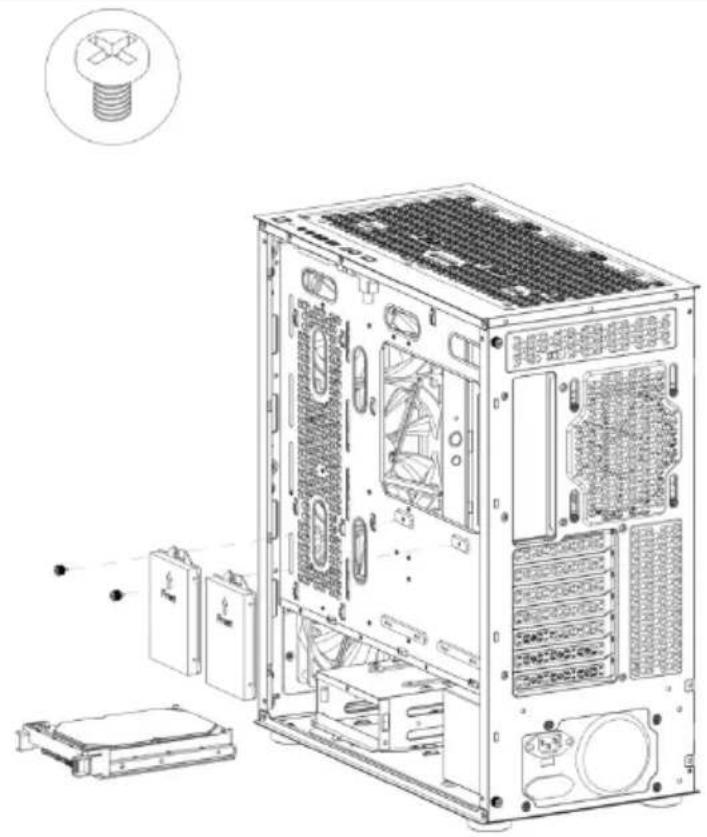

Installation av SSD- och HDD-hårddiskar

Installera ett grafikkort

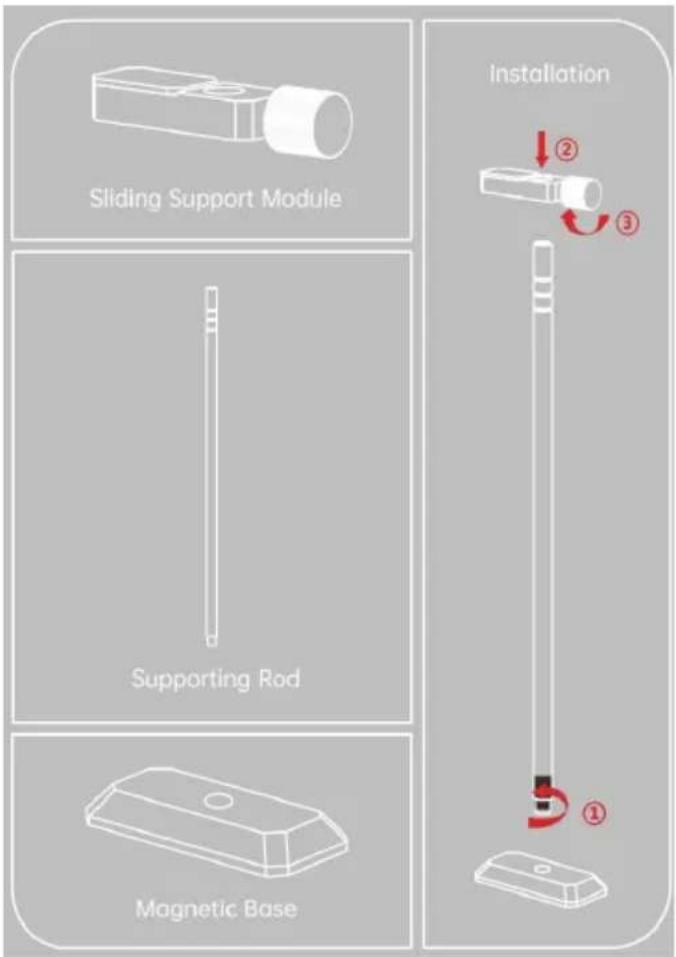

Installera grafikkortsfästet

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
