Produkttyp	PC-hölje (centralenhet)
Märke	Vevor
Modell	211F
Material	Stål, härdat glas (vänster sidopanel)
Moderkortsformfaktor	ATX, Micro-ATX, Mini-ITX
Mått (B × D × H)	Cirka 420 × 200 × 450 mm
Vikt	Cirka 6 kg
Antal fläktplatser	Upp till 6 (fram, bak, topp, nätaggregatsfack)
Stöd för vattenkylning	Ja, upp till 360 mm ovanpå
Hårddiskplatser	2 × 3,5" HDD eller 2 × 2,5" SSD
Expansionsplatser	7 PCIe-platser
Nätaggregat ingår	Nej (installation krävs)
Typ av nätaggregat som stöds	Standard ATX
Maximal grafikkortslängd	Cirka 330 mm
Maximal CPU-kylarhöjd	Cirka 160 mm
Huvudfunktioner	Sidopanel i glas, kabelhantering, dammfilter, stöd för vattenkylning
Underhåll och rengöring	Regelbunden dammsugning av filter och insida med luddfri trasa
Säkerhet	Tillräcklig ventilation, blockera inte öppningar, stabil installation
Reservdelar och reparerbarhet	Fläktar, filter, glaspaneler finns tillgängliga separat
Innehåll i tillbehörspaketet	Skruvar, distanser, kabelfästen, installationsmanual

Vanliga frågor - 211F Vevor

Hur öppnar man den högra sidopanelen på Vevor 211F-höljet?

Skruva loss vingskruvarna bakt på panelen, skjut sedan panelen bakåt för att ta bort den.

Vilken typ av moderkort kan jag installera i detta hölje?

Höljet stöder formaten ATX, Micro-ATX och Mini-ITX. Se manualen för skruvplacering.

Hur installerar jag en extra fläkt ovanpå?

Ta bort det övre filtret, montera fläkten med medföljande skruvar i rätt luftflödesriktning, sätt sedan tillbaka filtret.

Levereras höljet med ett nätaggregat?

Nej, nätaggregat ingår inte. Du måste köpa ett standard ATX och installera det i det avsedda utrymmet längst ner.

Vilken är den maximala grafikkortslängden som är kompatibel?

Maximal längd är cirka 330 mm. Kontrollera kompatibilitet med ditt kort före köp.

Kan jag installera ett vattenkylningssystem?

Ja, höljet stöder en radiator på 360 mm ovanpå eller 240 mm fram. Följ avsnitt K i manualen för installation.

Hur rengör jag dammfiltren?

Ta bort filtren (fram, topp, nätaggregat) och tvätta dem i ljummet vatten med mild tvål. Torka dem helt innan du sätter tillbaka dem.

Hur många hårddiskar kan jag installera?

Du kan installera upp till 2 3,5-tums hårddiskar eller 2 2,5-tums diskar (SSD) i de medföljande hållarna.

Vad gör jag om glaspanelen går sönder?

Kontakta Vevor support för att beställa en reservdel. Hantera glaset försiktigt och använd handskar vid byte.

Var hittar jag den detaljerade installationsguiden?

Manualen på 114 sidor finns tillgänglig för gratis nedladdning på notice-facile.com. Den täcker alla monteringssteg.

BRUKSANVISNING 211F Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VEVOR

(Bilden är endast för referens, se det faktiska objektet)

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning användarmanual. Utseendet på produkten är beroende av den produkt fått. Ursäkta oss att vi inte kommer att informera dig igen om det f någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste använd läsa instruktionerna noggrant.
	Denna produkt omfattas av bestämmelserna i det europe direktivet 2012/19/EC. Symbolen som visar en soptunna anger att produkten kräver separat sophämtning i EU. D gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämna en insamlingsplats för återvinning av elektriska och elekt apparater

S: Tillbehörspaket B : Trådgränssnitt C: I /0-gränssnitt D : Hel vy E: Demontering av höger panel

F: Demontering av vänster/frontpanel

G : Toppfläktinstallation H : Installation av bakre fläkt

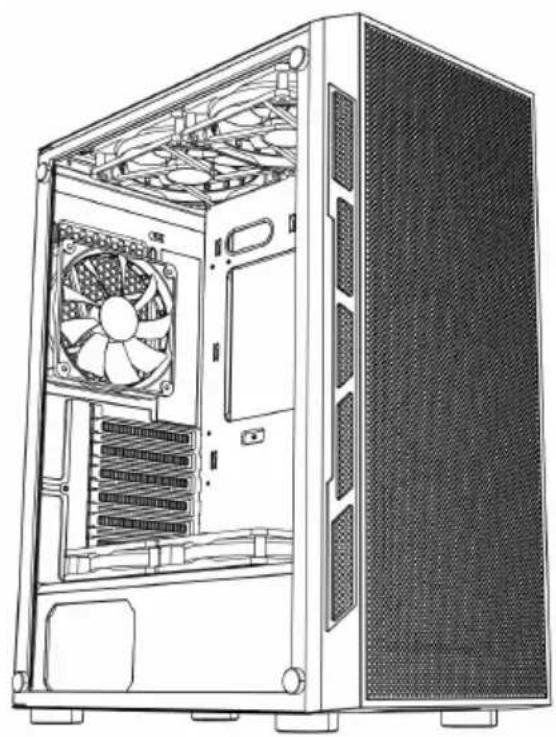

l: Installation av fläkt på frontpanelen

J: Fläktfäste ovanpå strömförsörjningsfacket

K: Översta vattenkyld radinstallation L: Elinstallation

M : Installation av hårddisk

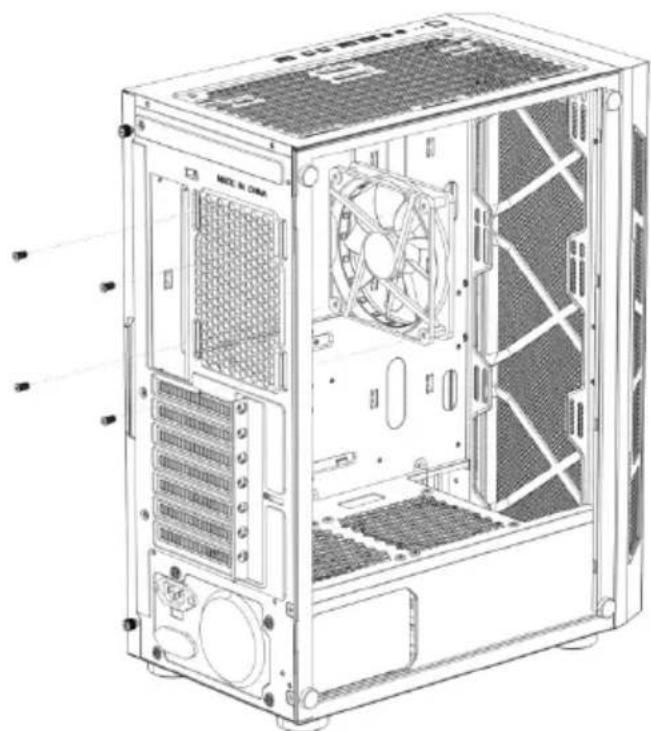

Öppna den högra sidopanelen

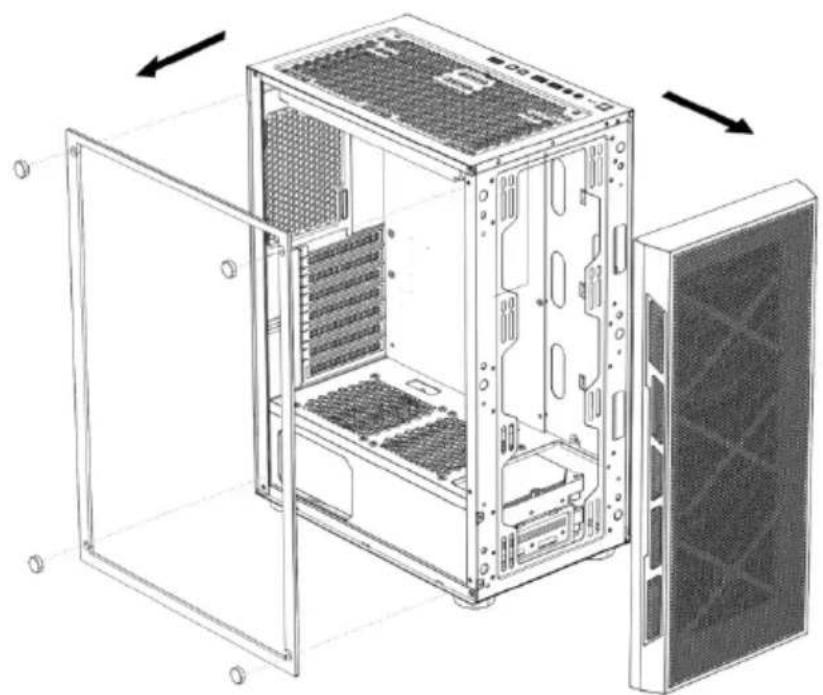

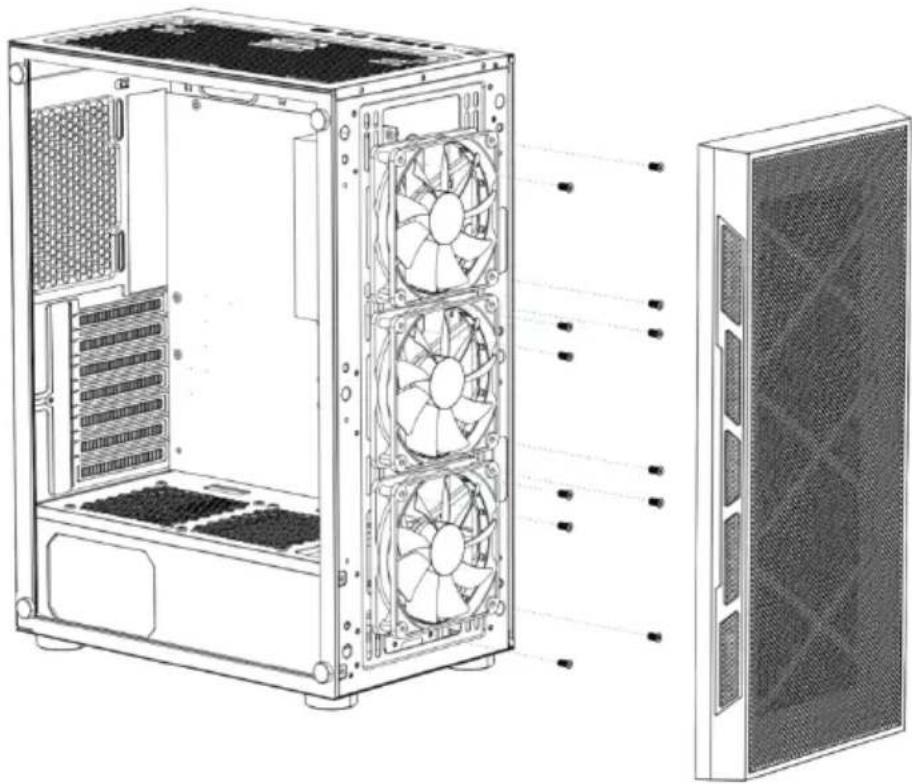

Öppna den vänstra glasplattan, ta bort frontplattan

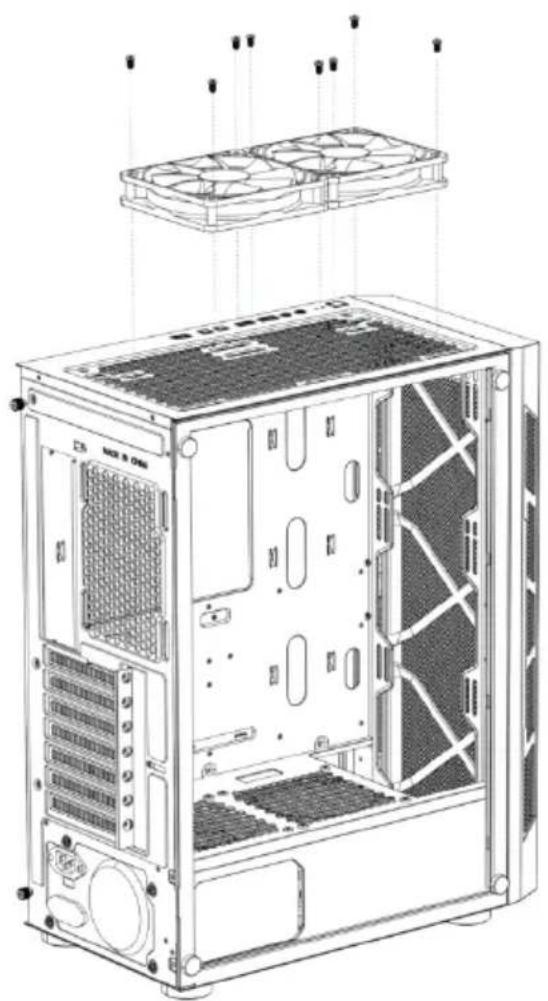

Installation av den övre fläkten

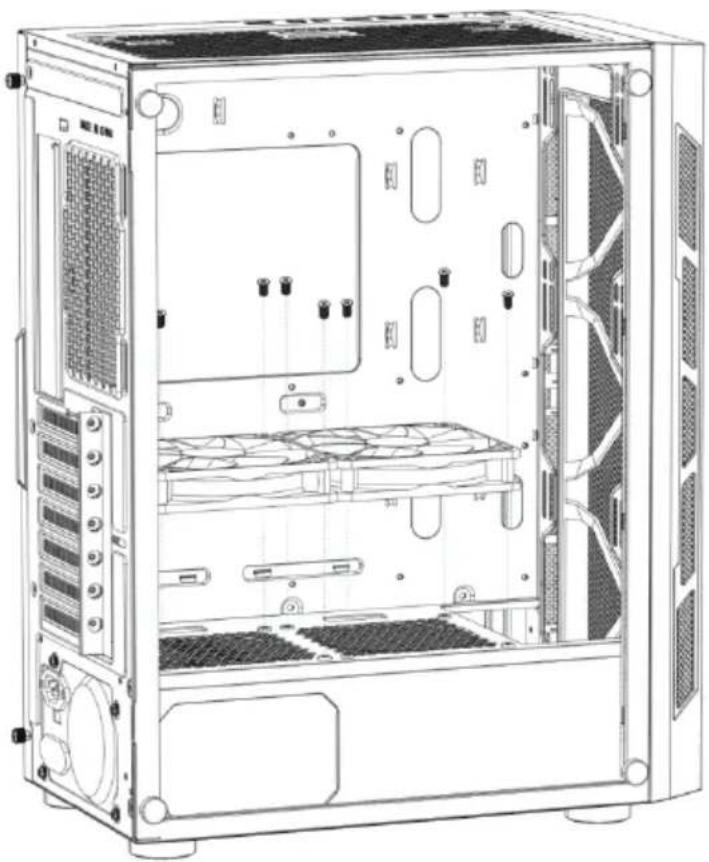

Installation av den bakre fläkten

Installation av frontpanelsfläkten

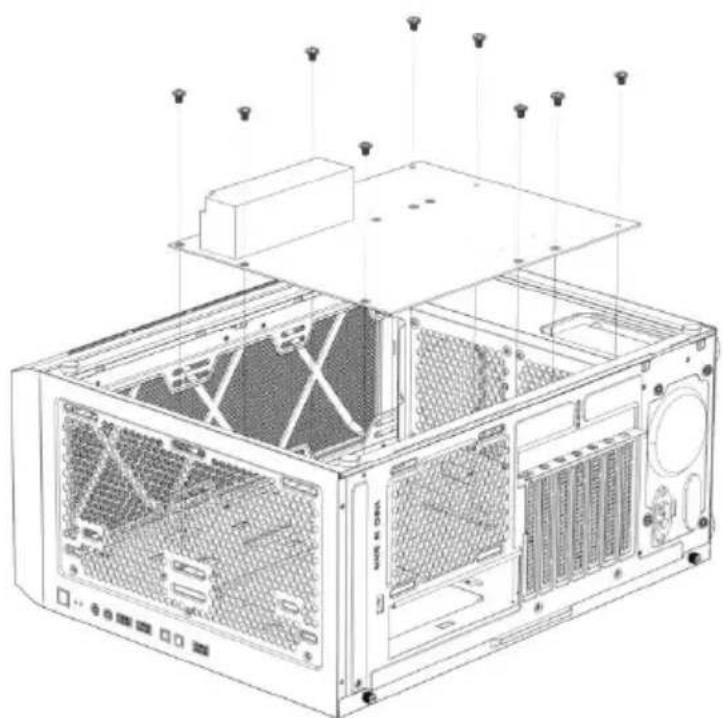

Installation av den övre fläkten på strömförsörjningsfacket

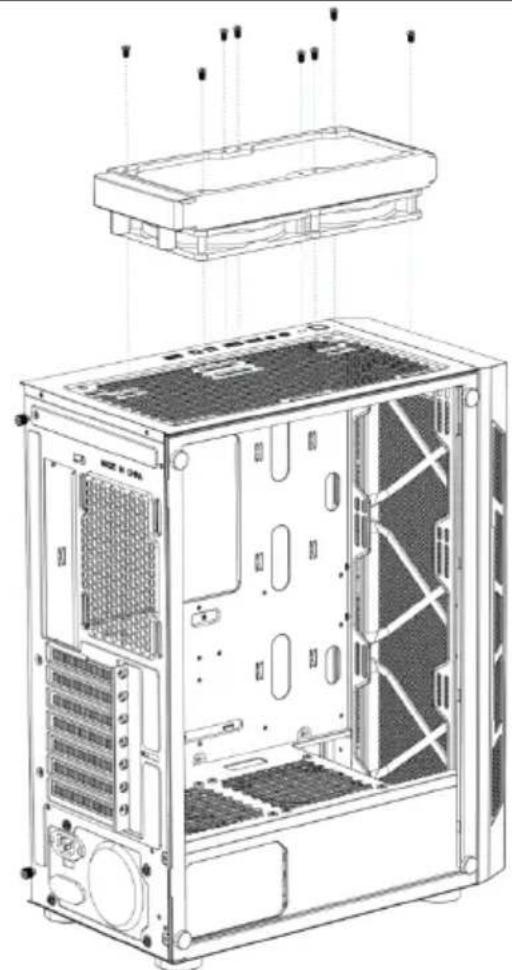

Installera vid behov ett vattenkylningsavlopp ovanpå chassit

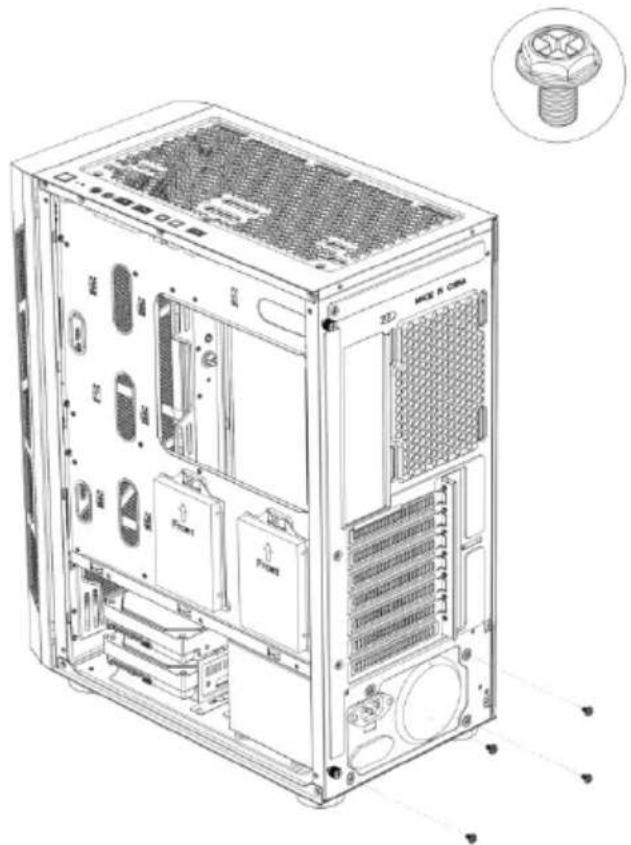

Installation av strömförsörjning

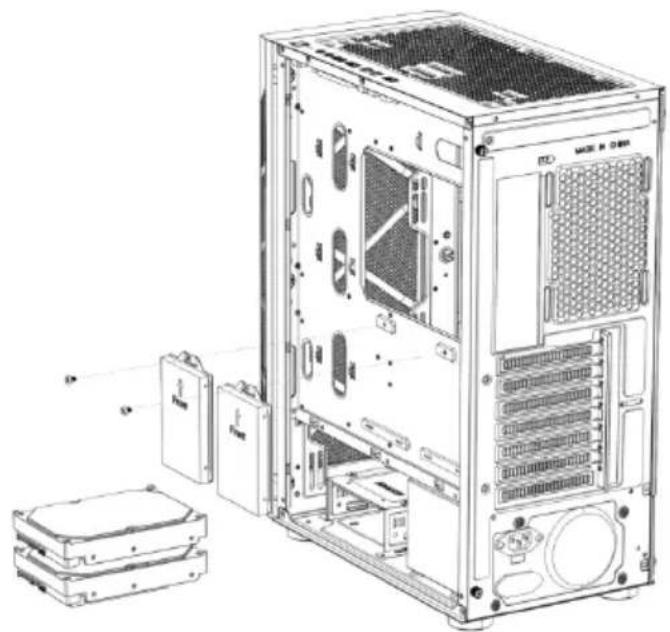

Installation av SSD- och HDD-hårddiskar

Installera ett grafikkort

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Ma

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat www.vevor.com/support
