Tipo de producto	Caja de PC (unidad central)
Marca	Vevor
Modelo	211F
Material	Acero, vidrio templado (panel lateral izquierdo)
Factor de forma de la placa base	ATX, Micro-ATX, Mini-ITX
Dimensiones (L × A × H)	Aproximadamente 420 × 200 × 450 mm
Peso	Aproximadamente 6 kg
Número de ranuras para ventiladores	Hasta 6 (frontal, trasero, superior, compartimento de fuente de alimentación)
Soporte de refrigeración por agua	Sí, hasta 360 mm en la parte superior
Bahías de discos duros	2 × 3,5" HDD o 2 × 2,5" SSD
Ranuras de expansión	7 ranuras PCIe
Fuente de alimentación incluida	No (instalación requerida)
Tipo de fuente de alimentación compatible	ATX estándar
Longitud máxima de la tarjeta gráfica	Aproximadamente 330 mm
Altura máxima del disipador de CPU	Aproximadamente 160 mm
Características principales	Panel lateral de vidrio, gestión de cables, filtros de polvo, soporte de watercooling
Mantenimiento y limpieza	Desempolvado regular de los filtros y del interior con un paño que no suelte pelusa
Seguridad	Ventilación suficiente, no obstruir las aberturas, instalación estable
Piezas de repuesto y reparabilidad	Ventiladores, filtros, paneles de vidrio disponibles por separado
Contenido del paquete de accesorios	Tornillos, separadores, bridas, manual de instalación

Preguntas frecuentes - 211F Vevor

¿Cómo abrir el panel lateral derecho de la caja Vevor 211F?

Desatornille los tornillos de mariposa en la parte posterior del panel, luego deslice el panel hacia atrás para retirarlo.

¿Qué tipo de placa base puedo instalar en esta caja?

La caja admite los formatos ATX, Micro-ATX y Mini-ITX. Consulte el manual para la colocación de los tornillos.

¿Cómo instalar un ventilador adicional en la parte superior?

Retire el filtro superior, fije el ventilador con los tornillos suministrados respetando la dirección del flujo de aire, luego vuelva a colocar el filtro.

¿La caja viene con una fuente de alimentación?

No, la fuente de alimentación no está incluida. Debe comprar una en formato ATX estándar e instalarla en el compartimento previsto en la parte inferior.

¿Cuál es la longitud máxima de la tarjeta gráfica compatible?

La longitud máxima es de aproximadamente 330 mm. Verifique la compatibilidad con su tarjeta antes de comprar.

¿Puedo instalar un sistema de refrigeración por agua?

Sí, la caja admite un radiador de 360 mm en la parte superior o uno de 240 mm en la parte frontal. Siga la sección K del manual para la instalación.

¿Cómo limpiar los filtros de polvo?

Retire los filtros (frontal, superior, fuente de alimentación) y lávelos con agua tibia y un jabón suave. Séquelos completamente antes de volver a colocarlos.

¿Cuántos discos duros puedo instalar?

Puede instalar hasta 2 discos de 3,5 pulgadas o 2 discos de 2,5 pulgadas (SSD) en los soportes suministrados.

¿Qué hacer si el panel de vidrio está roto?

Póngase en contacto con el soporte de Vevor para solicitar una pieza de repuesto. Manipule el vidrio con cuidado y use guantes al reemplazarlo.

¿Dónde encontrar la guía de instalación detallada?

El manual de 114 páginas está disponible para descarga gratuita en notice-facile.com. Cubre todos los pasos de montaje.

MANUAL DE USUARIO 211F Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

MODELO: 211F

(La imagen es solo de referencia, consulte el objeto real)

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del produnderá del producto que haya recibido. Le rogamos que nos disc si no le informamos de nuevo si hay actualizaciones tecnológicas o software en nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usua leer atentamente el manual de instrucciones.

Este producto está sujeto a la Directiva Europea 2012/1 El símbolo de un contenedor de basura tachado indica producto requiere recogida selectiva en la Unión Europe aplica al producto y a todos los accesorios marcados o símbolo. Los productos marcados con este símbolo no desecharse con la basura doméstica normal, sino que o llevarse a un punto de recogida para el reciclaje de a eléctricos y electrónicos.

A: Paquete de accesorios
B : Interfaz de cable
C: Interfaz I /O

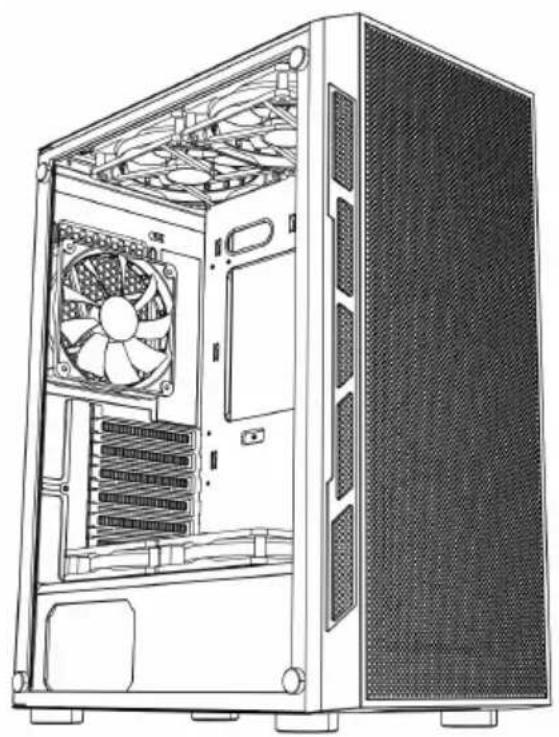

D : Vista completa
E: Desmontaje del panel derecho
F: Desmontaje del panel delantero/izquierdo
G: Instalación del ventilador superior
H : Instalación del ventilador trayo: Instalación del ventilador del panel frontal
J: Soporte del ventilador en la superior del compartimento de la fuente de alimentación
K: Instalación de la fila superior refrigerada por agua
L: Instalación eléctrica
M : Instalación del disco duro
N : Instalación de la placa base
O : Instalación de la tarjeta grá

A

Abra el panel lateral derecho

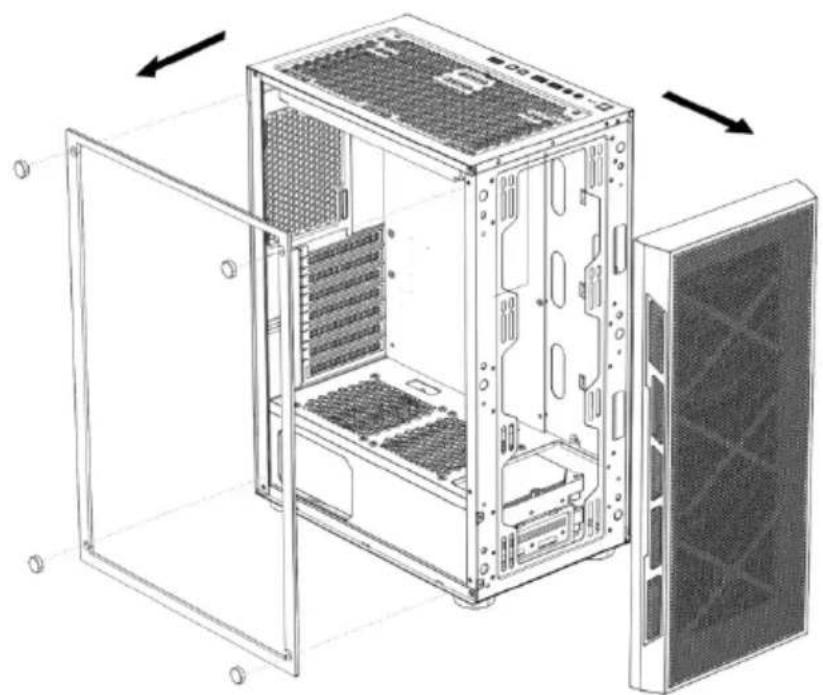

Abra la placa de vidrio izquierda y retire la placa frontal

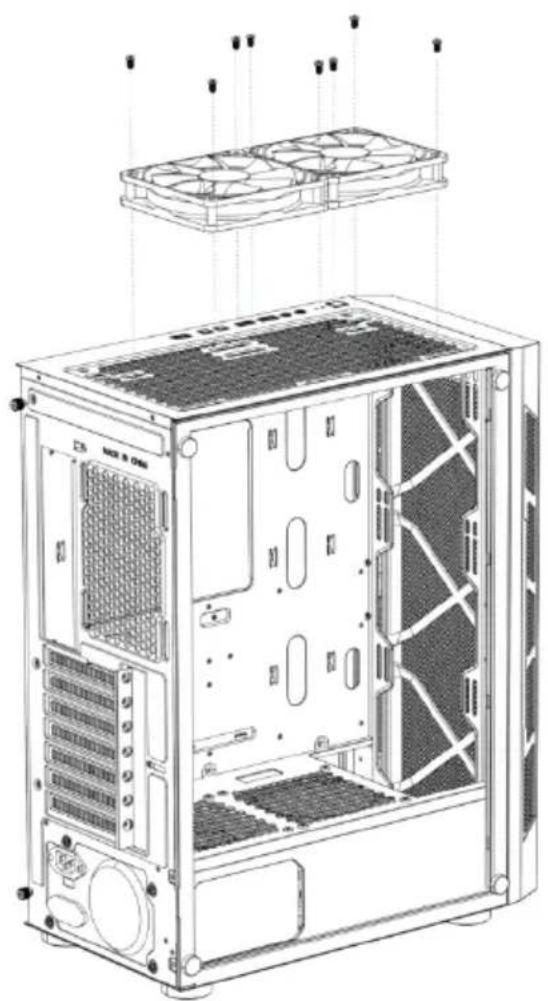

Instalación del ventilador superior

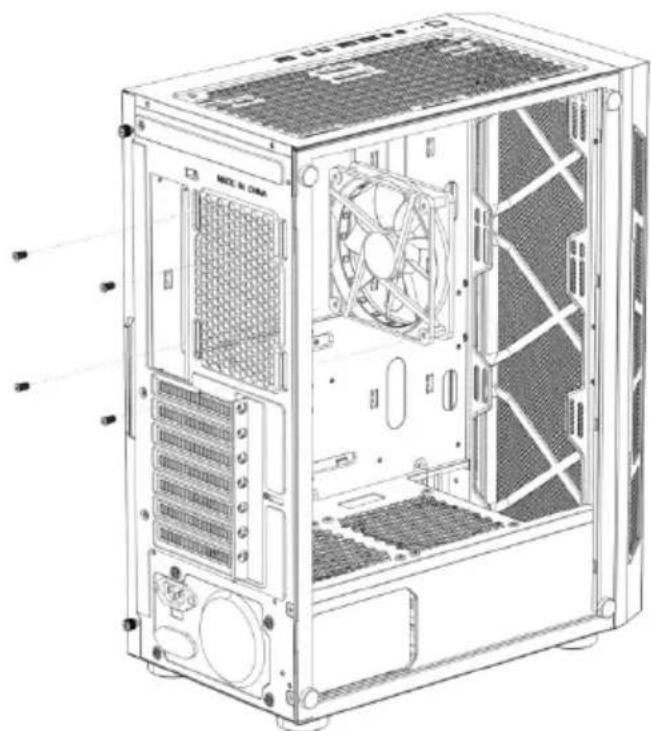

Instalación del ventilador trasero

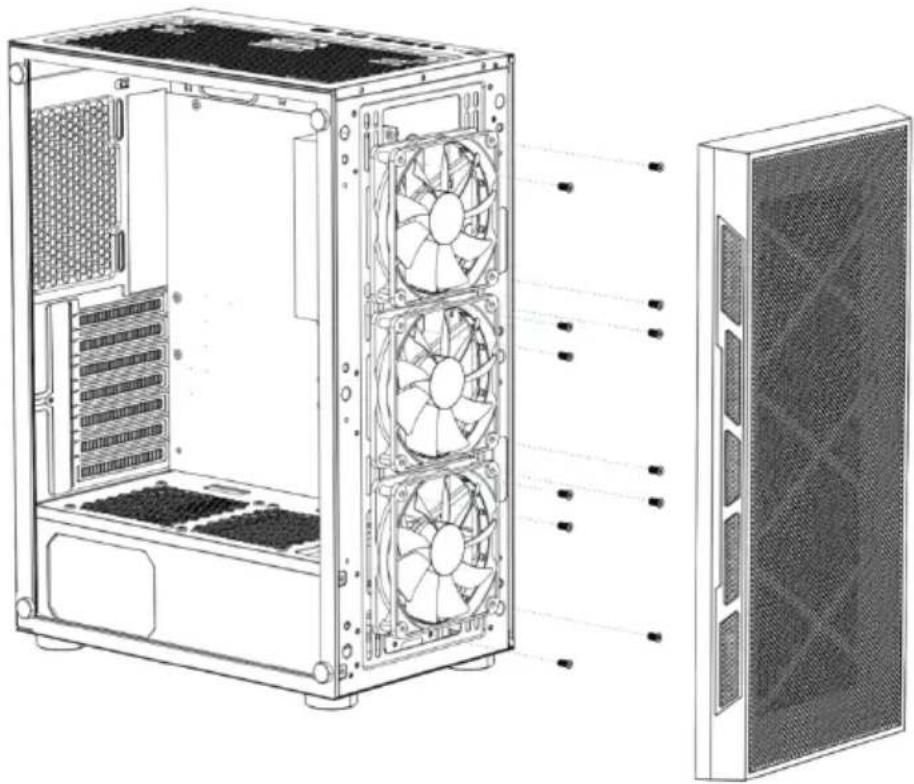

Instalación del ventilador del panel frontal

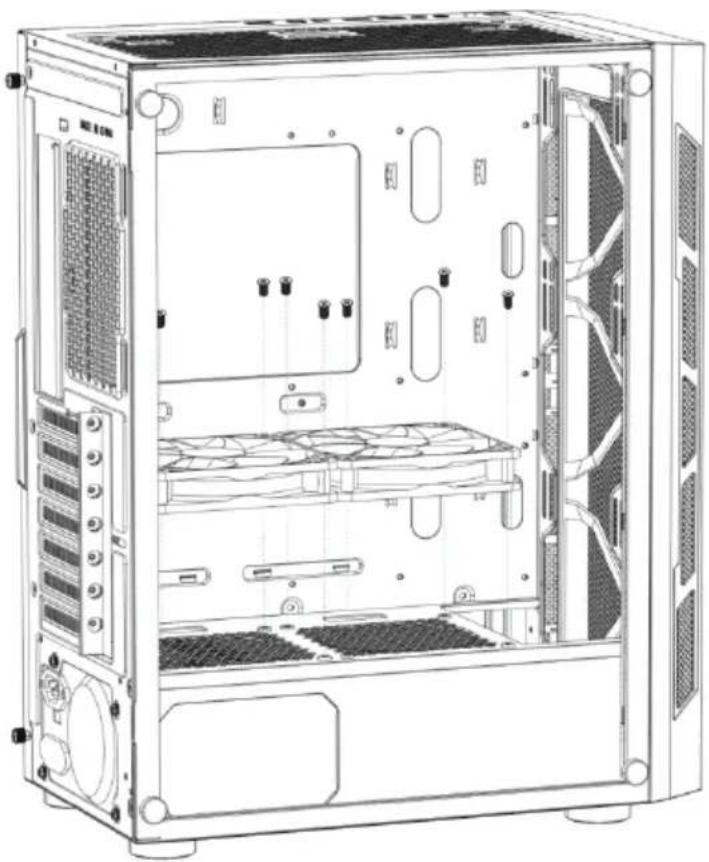

Instalación del ventilador superior del compartimento de la fuent

alimentación

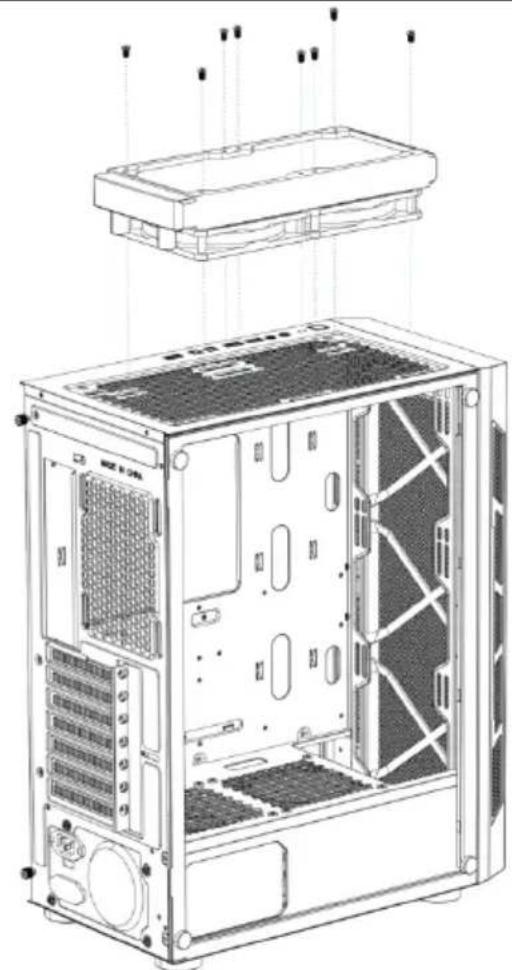

Si es necesario, instale un drenaje de refrigeración por agua en superior del chasis.

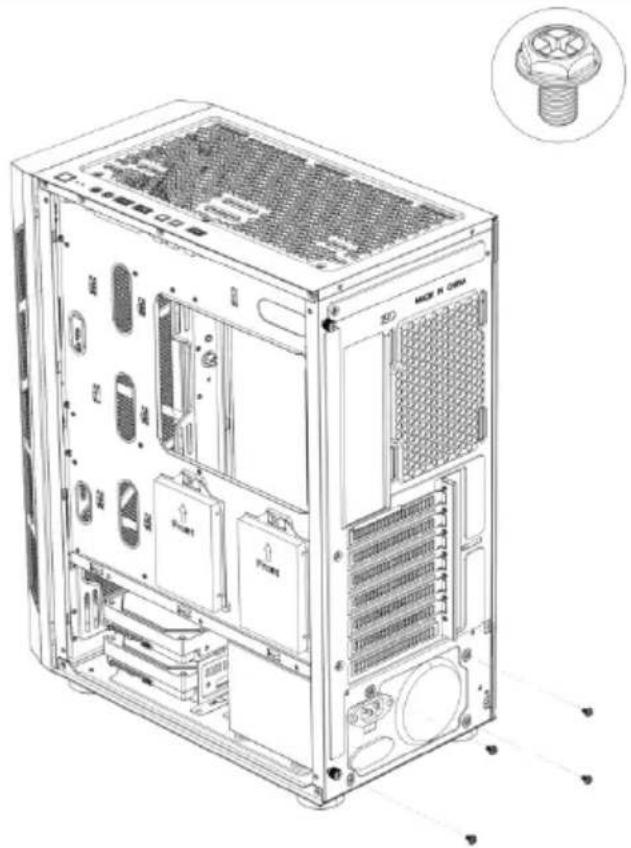

Instalación de la fuente de alimentación

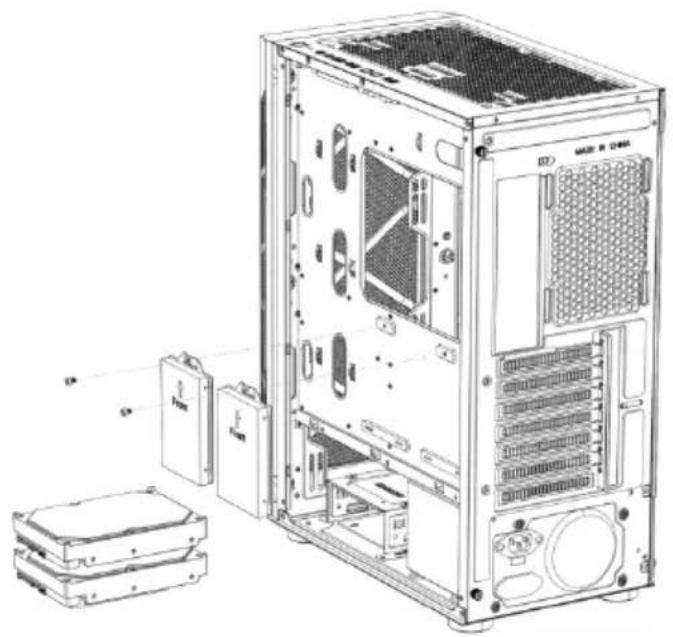

Instalación de discos duros SSD y HDD

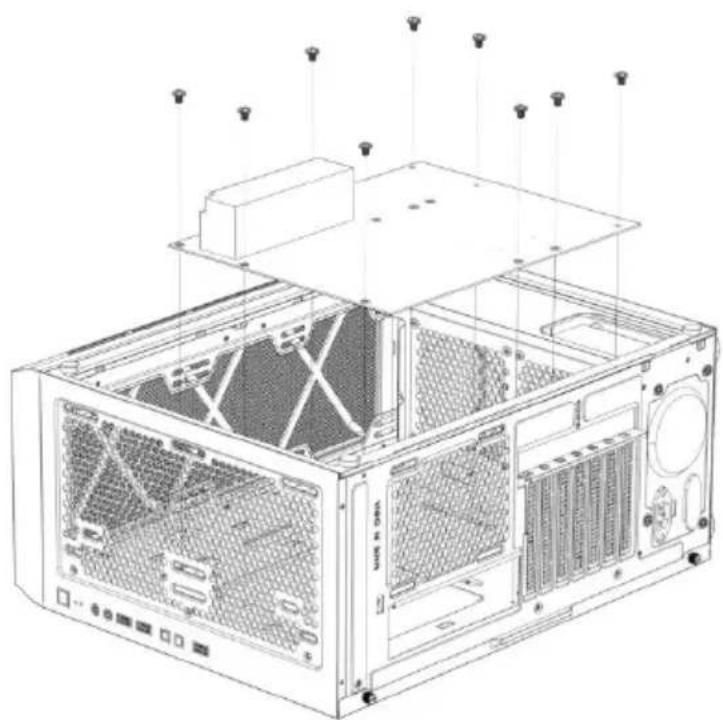

Instalación de la placa base

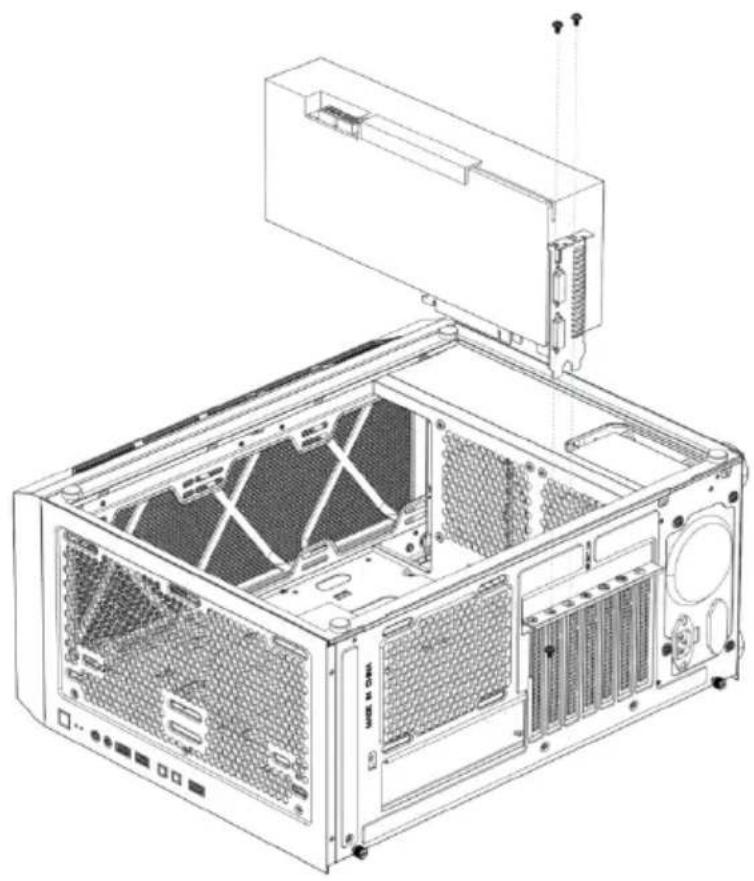

Instalación de una tarjeta gráfica

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
