211F - Unità Centrale Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Case PC (unità centrale)
Marca	Vevor
Modello	211F
Materiale	Acciaio, vetro temperato (pannello laterale sinistro)
Fattore di forma della scheda madre	ATX, Micro-ATX, Mini-ITX
Dimensioni (L × P × A)	Circa 420 × 200 × 450 mm
Peso	Circa 6 kg
Numero di slot per ventole	Fino a 6 (anteriore, posteriore, superiore, vano alimentazione)
Supporto per raffreddamento a liquido	Sì, fino a 360 mm in alto
Alloggiamenti per dischi	2 × 3,5" HDD o 2 × 2,5" SSD
Slot di espansione	7 slot PCIe
Alimentatore incluso	No (installazione richiesta)
Tipo di alimentatore supportato	ATX standard
Lunghezza massima della scheda grafica	Circa 330 mm
Altezza massima del dissipatore CPU	Circa 160 mm
Funzioni principali	Pannello laterale in vetro, gestione cavi, filtri antipolvere, supporto watercooling
Manutenzione e pulizia	Aspirazione regolare dei filtri e dell'interno con un panno che non lascia pelucchi
Sicurezza	Ventilazione sufficiente, non ostruire le aperture, installazione stabile
Ricambi e riparabilità	Ventole, filtri, pannelli in vetro disponibili separatamente
Contenuto del pacchetto accessori	Viti, distanziali, fascette, manuale di installazione

Domande frequenti - 211F Vevor

Come aprire il pannello laterale destro del case Vevor 211F ?

Svitare le viti a farfalla sul retro del pannello, quindi far scorrere il pannello verso il retro per rimuoverlo.

Quale tipo di scheda madre posso installare in questo case?

Il case supporta i formati ATX, Micro-ATX e Mini-ITX. Consultare il manuale per il posizionamento delle viti.

Come installare una ventola aggiuntiva sulla parte superiore?

Rimuovere il filtro superiore, fissare la ventola con le viti fornite rispettando il senso del flusso d'aria, quindi rimettere il filtro.

Il case viene fornito con un alimentatore?

No, l'alimentatore non è incluso. È necessario acquistarne uno di formato ATX standard e installarlo nel vano previsto in basso.

Qual è la lunghezza massima della scheda grafica compatibile?

La lunghezza massima è di circa 330 mm. Verificare la compatibilità con la propria scheda prima dell'acquisto.

Posso installare un sistema di raffreddamento a liquido?

Sì, il case supporta un radiatore da 360 mm in alto o un 240 mm nella parte anteriore. Seguire la sezione K del manuale per l'installazione.

Come pulire i filtri antipolvere?

Rimuovere i filtri (anteriore, superiore, alimentazione) e lavarli con acqua tiepida e sapone neutro. Asciugarli completamente prima di rimetterli a posto.

Quanti dischi rigidi posso installare?

È possibile installare fino a 2 dischi da 3,5 pollici o 2 dischi da 2,5 pollici (SSD) nei supporti forniti.

Cosa fare se il pannello in vetro è rotto?

Contattare l'assistenza Vevor per ordinare un pezzo di ricambio. Maneggiare il vetro con cura e indossare guanti durante la sostituzione.

Dove trovare la guida all'installazione dettagliata?

Il manuale di 114 pagine è disponibile per il download gratuito su notice-facile.com. Copre tutte le fasi di montaggio.

MANUALE UTENTE 211F Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

Questa è l'istruzione originale, si prega di leggere attentamente tutte istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiar interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve attentamente il manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Direttive Europea 2012/19/CE. Il simbolo raffigurante un bidone di spazzatura barrato indica che il prodotto richiede la racco differenziata dei rifiuti nell'Unione Europea. Ciò si applica prodotto e a tutti gli accessori contrassegnati con queste simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono portati in un punto di raccolta per il riciclaggio di dispo elettrici ed elettronici

A: Pacchetto accessori

B : Interfaccia del filo

C: Interfaccia I /0

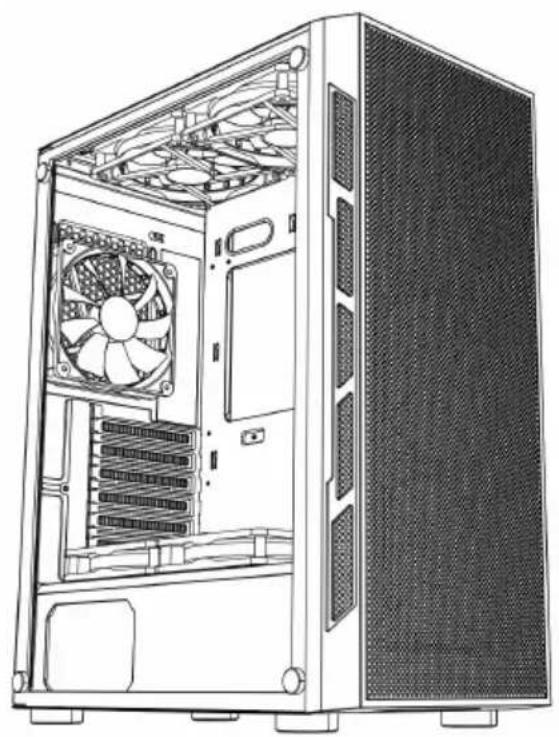

D : Vista completa

E: Smontaggio pannello destro

F: Smontaggio pannello anteriore/sinistro

G : Installazione della ventola superiore

H : Installazione ventola posterio

l: Installazione della ventola del pannello frontale

J: Supporto ventola sulla parte superiore del vano alimentatore

lo: Installazione in fila raffreddata acqua dall'alto

L: Installazione di potenza

M : Installazione su disco rigido

N : Installazione della scheda m

O : Installazione della scheda grafica

A

Aprire il pannello laterale destro

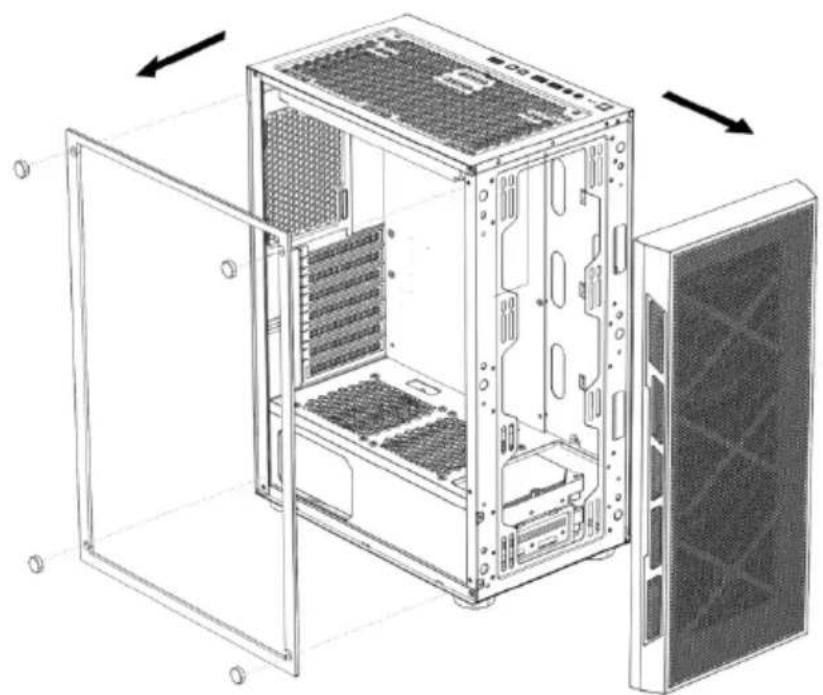

Aprire la lastra di vetro sinistra, rimuovere la lastra frontale

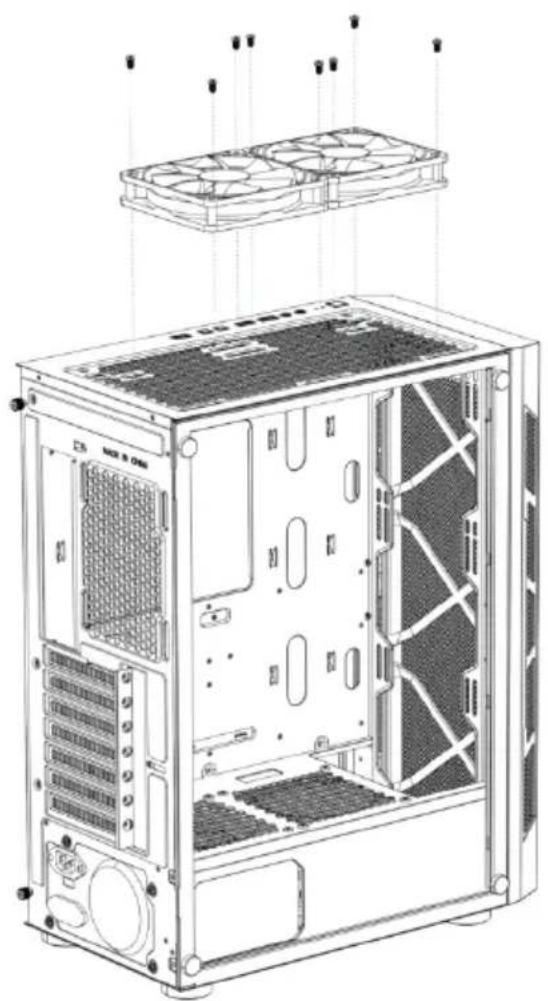

Installazione della ventola superiore

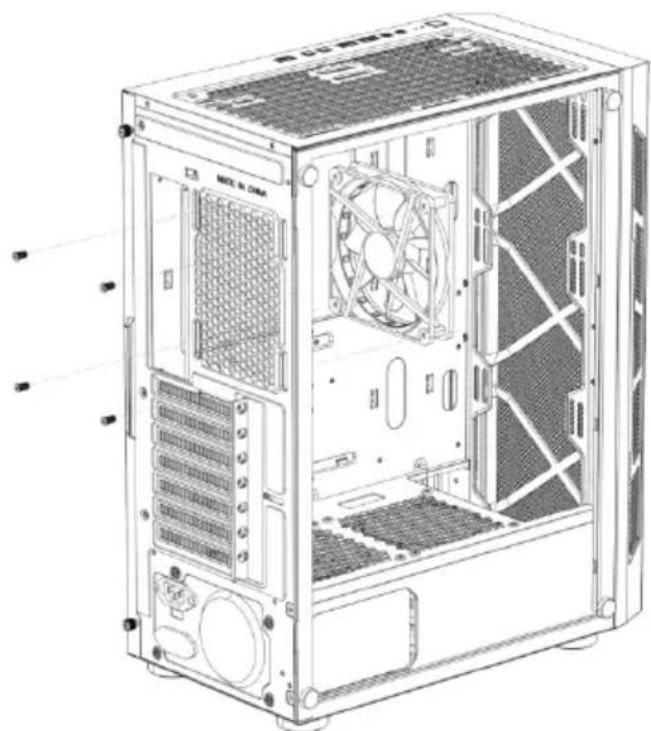

Installazione della ventola posteriore

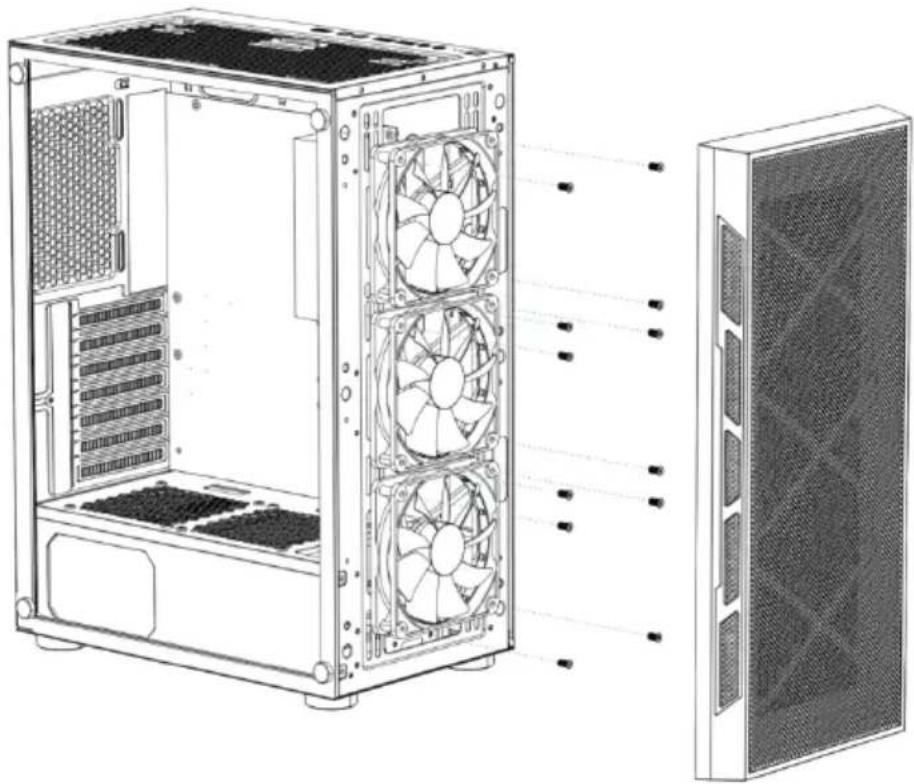

Installazione della ventola del pannello frontale

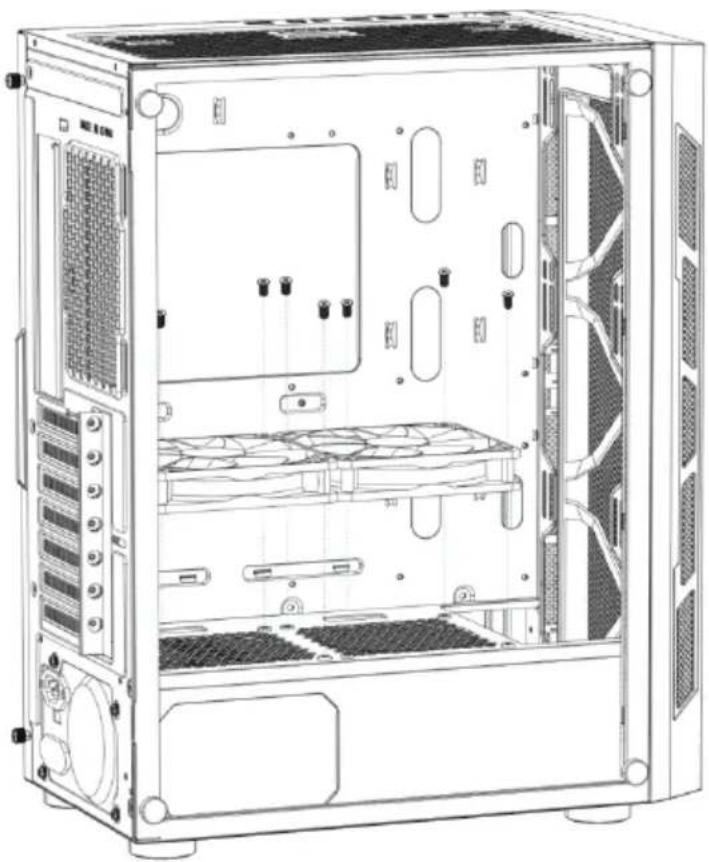

Installazione della ventola superiore del vano alimentatore

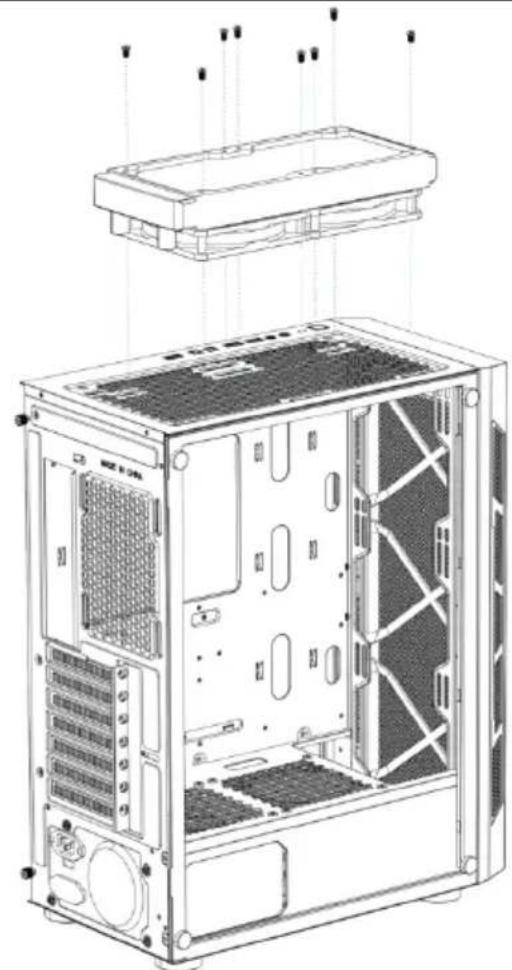

Se necessario, installare uno scarico per il raffreddamento ad acc parte superiore del telaio

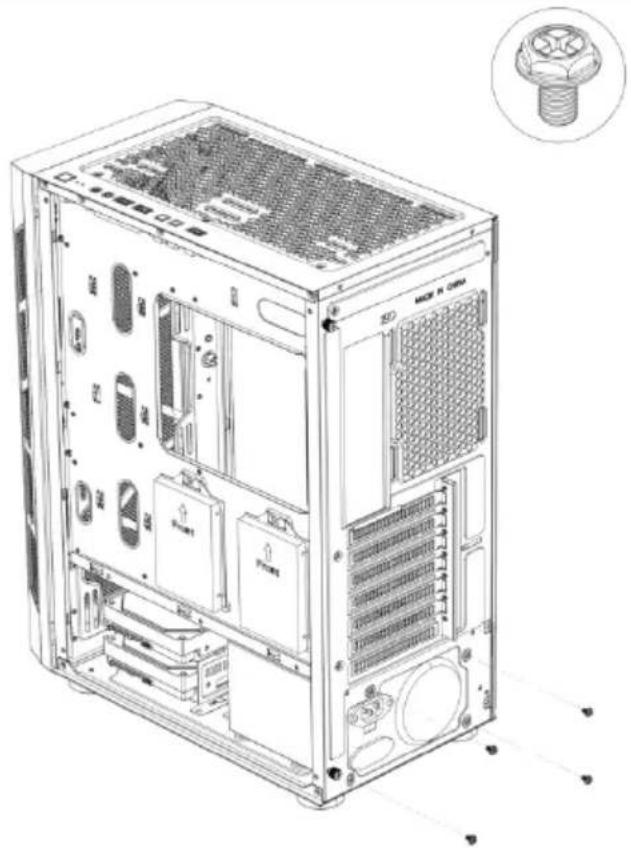

Installazione dell'alimentazione elettrica

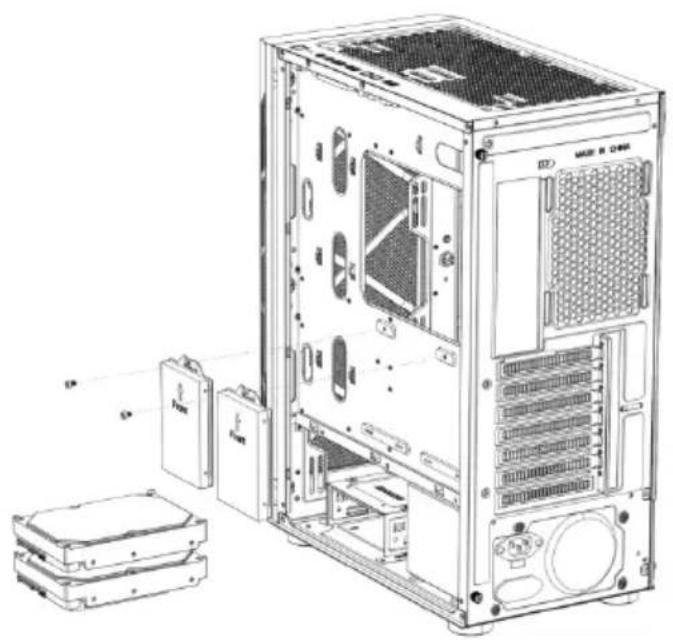

Installazione di dischi rigidi SSD e HDD

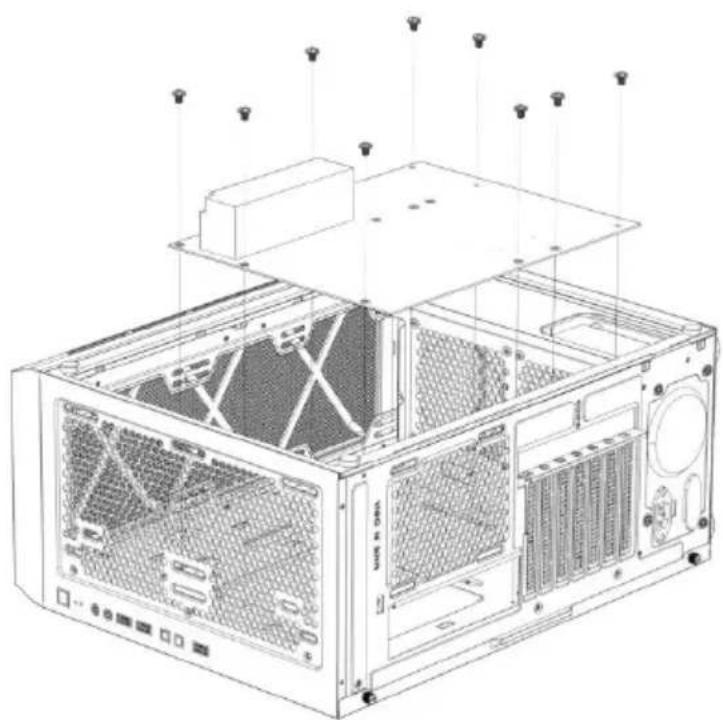

Installazione della scheda madre

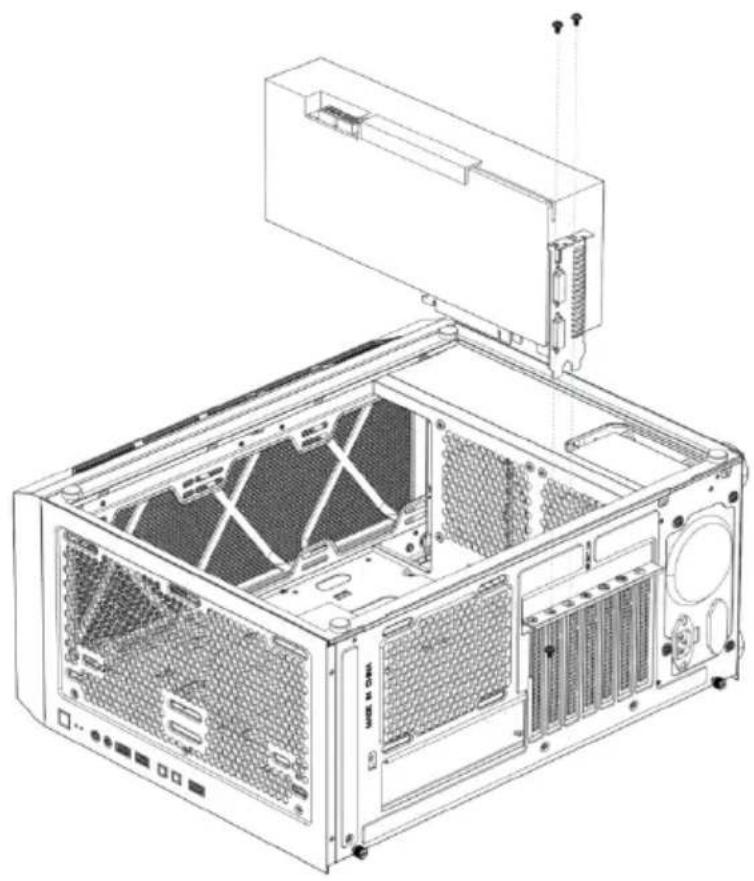

Installazione di una scheda grafica

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
