Tipo di prodotto	Custodia PC (Unità Centrale) per montaggio componenti
Marca	Vevor
Modello	K21
Materiale principale	Vetro temperato (pannello laterale sinistro e anteriore) + acciaio
Dimensioni (appross.)	400 x 200 x 450 mm (L x l x H)
Peso appross.	5 kg
Formati scheda madre supportati	ATX, Micro-ATX, Mini-ITX
Alloggiamenti per dischi rigidi	2x 3.5 pollici (HDD) e 2x 2.5 pollici (SSD)
Ventilatori preinstallati	Ventilatori anteriori, superiori e inferiori (a seconda della configurazione)
Slot di espansione	7 slot PCI (supporto scheda grafica)
Alimentatore incluso	No (alimentatore ATX standard non incluso)
Connettività pannello frontale	USB 3.0, USB 2.0, jack audio (a seconda del modello)
Accessori inclusi	Viti per scheda madre, viti per dischi, distanziali, velcri, viti per alimentatore
Manutenzione e pulizia	Pulire il vetro e l'acciaio con un panno morbido e asciutto; evitare prodotti abrasivi
Sicurezza	Utilizzare su una superficie stabile; scollegare l'alimentazione prima di qualsiasi intervento
Riparabilità	Parti di ricambio disponibili: ventilatori, pannelli, supporti; sostituzione facile dei componenti standard
Garanzia	Garanzia legale di conformità (2 anni in UE)

Domande frequenti - K21 Vevor

Quali formati di scheda madre supporta il case K21?

Il case Vevor K21 supporta i formati ATX, Micro-ATX e Mini-ITX.

Quanti dischi rigidi si possono installare?

È possibile installare fino a 2 dischi rigidi da 3,5 pollici (HDD) e 2 dischi SSD da 2,5 pollici.

È necessario un alimentatore specifico?

L'alimentatore non è incluso. Utilizzare un alimentatore ATX standard (non modulare o modulare).

Come installare la scheda madre?

Seguire i passaggi L e M del manuale: fissare i distanziali (copper pillars) al case, quindi avvitare la scheda madre utilizzando le viti fornite.

Il pannello in vetro è fragile?

Sì, il vetro temperato è robusto ma può rompersi in caso di urto violento. Maneggiarlo con cura e utilizzare solo panni morbidi per pulirlo.

Quali strumenti sono necessari per il montaggio?

Un cacciavite a croce (Phillips) e eventualmente una pinza per le viti. La maggior parte delle viti si monta a mano.

Il case viene fornito con ventilatori?

Sì, il case viene fornito con ventilatori nelle posizioni anteriore, superiore e inferiore. Il numero esatto dipende dalla versione.

Posso installare una scheda grafica lunga?

Sì, il case supporta schede grafiche fino a circa 330 mm di lunghezza (a seconda della configurazione).

Come pulire il case?

Utilizzare un panno in microfibra asciutto o leggermente umido per le superfici in vetro e metallo. Evitare detergenti abrasivi o a base di alcol.

Cosa fare se un pezzo è mancante o difettoso?

Contattare il servizio post-vendita Vevor tramite il loro sito o l'importatore indicato nel manuale. Si applica la garanzia legale.

MANUALE UTENTE K21 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MODELLO: K21

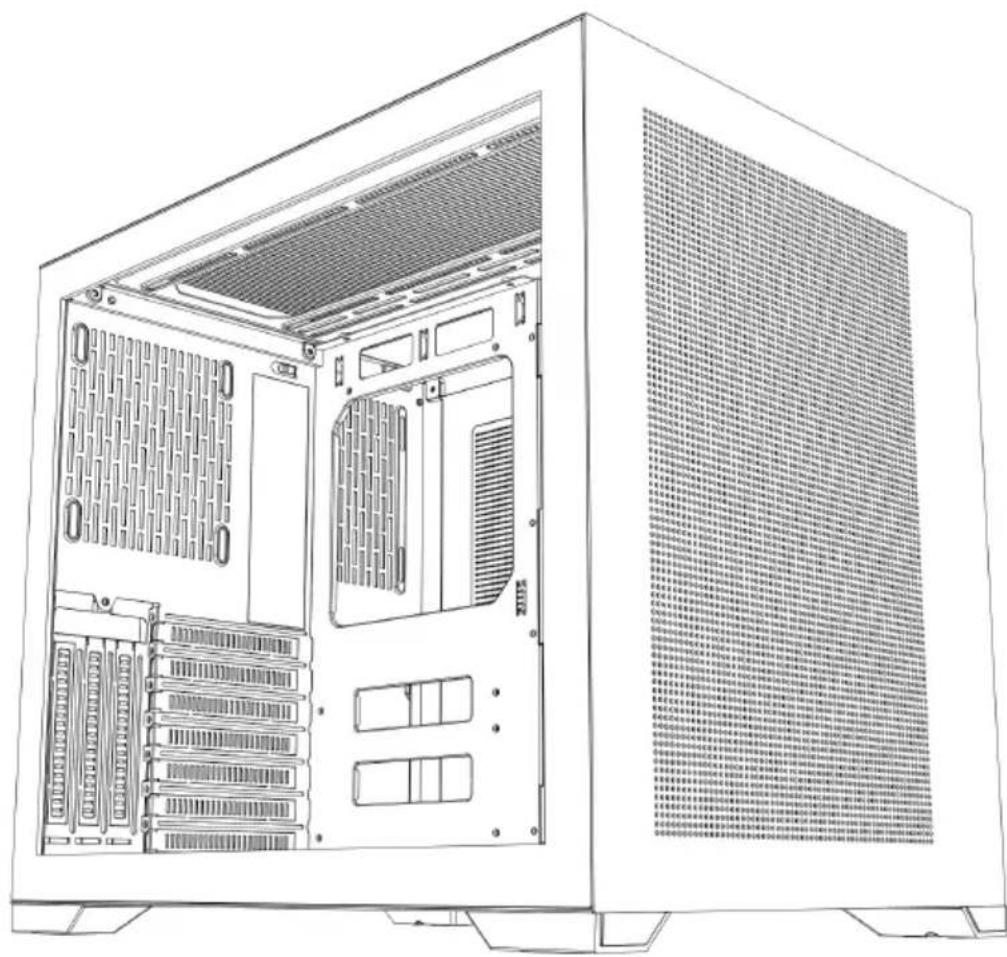

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software del prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve attendamente il manuale di istruzioni.

Questo prodotto è soggetti alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone di spazzatura barrato indica che il prodotto richiede la ricerca differenziata dei rifiuti nell'Unione Europea. Ciò si applica prodotto e a tutti gli accessori contrassegnati con queste simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono portati in un punto di raccolta per il riciclaggio di dispo elettrici ed elettronici

A: Pacchetto accessori

B: Interfaccia del filo

C: Interfaccia I/O

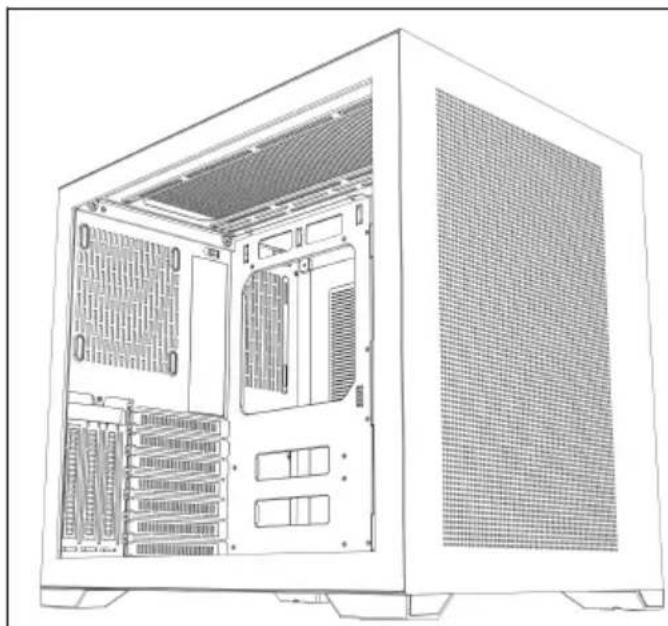

D: Vista completa

E: Smontaggio pannello superiore/destro in ferro

F: Smontaggio pannello anteriore/sinistro

G: Smontaggio del rack del disco rigido e installazione alimentazione elettrica

H: Installazione su disco rigido I: Ventilatore anteriore dell'installazione M/B

J: Installazione della ventola superiore

K: Installazione della ventola inferiore

L: Installazione della scheda madre M: Installazione della scheda grafica

A

Viti per scheda madre*10

Pilastri in rame*3

Fascette in velcro per cavi*5

Viti per alimentatore*5

Viti per disco rigido*4

Smontaggio della piastra di ferro destra e della piastra superiore

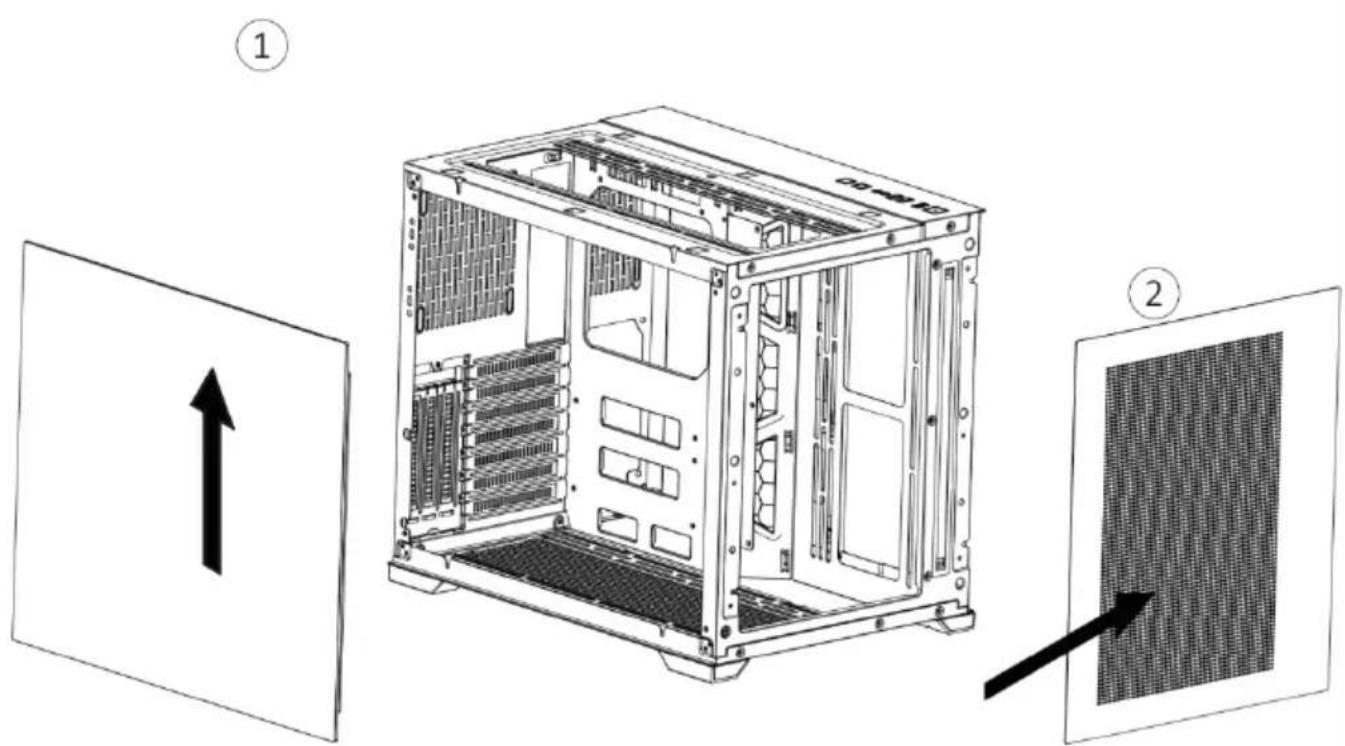

Smontaggio del pannello in vetro sinistro e del pannello in rete

anteriori

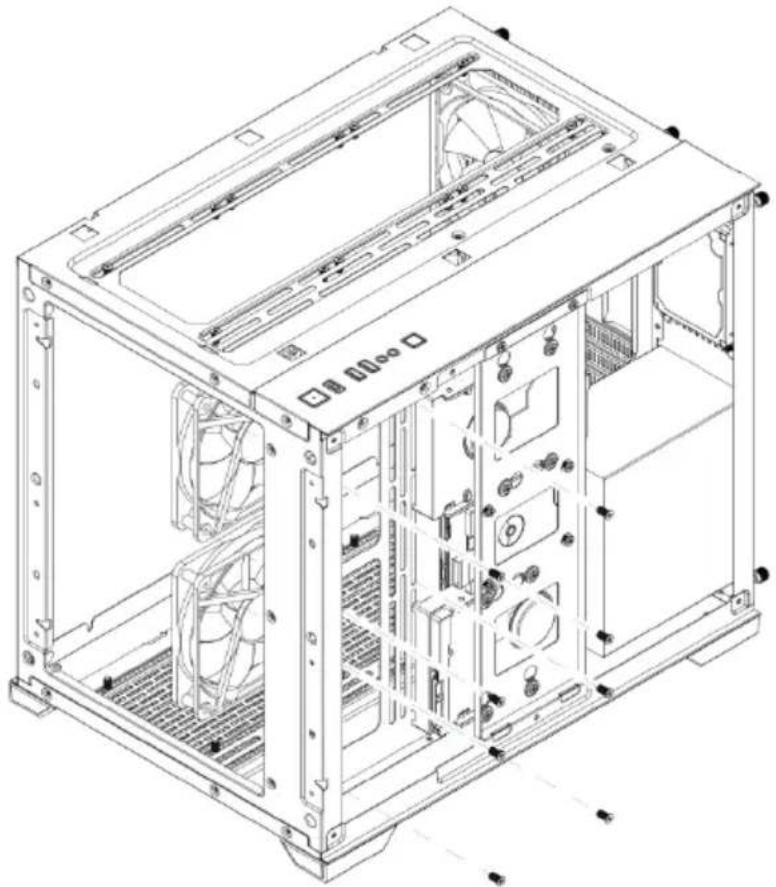

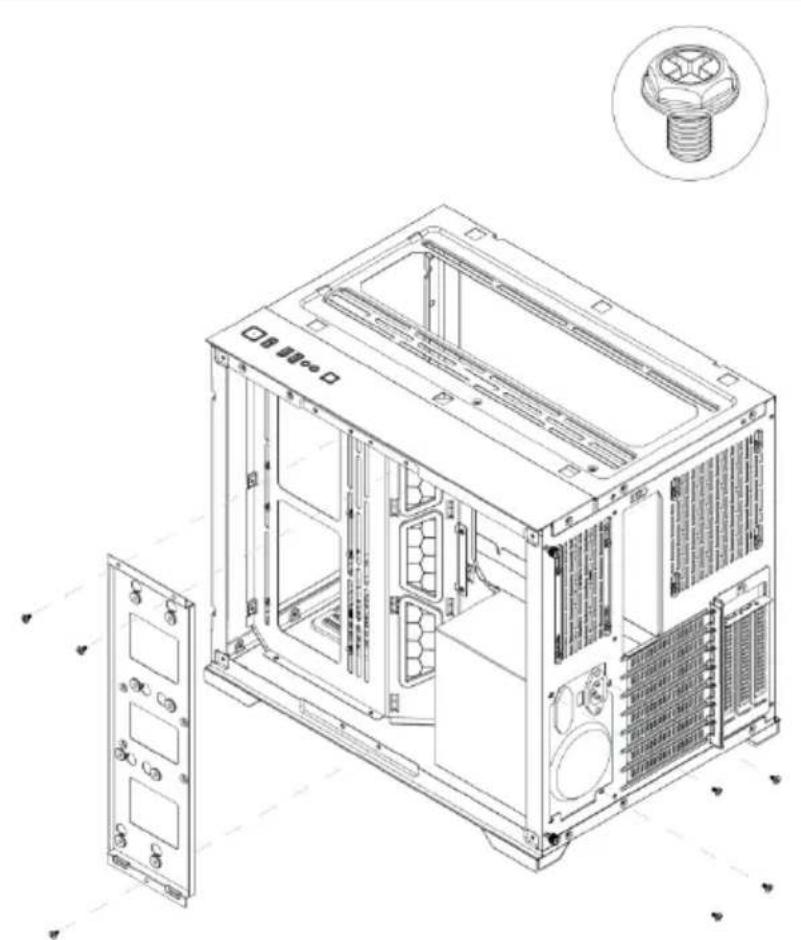

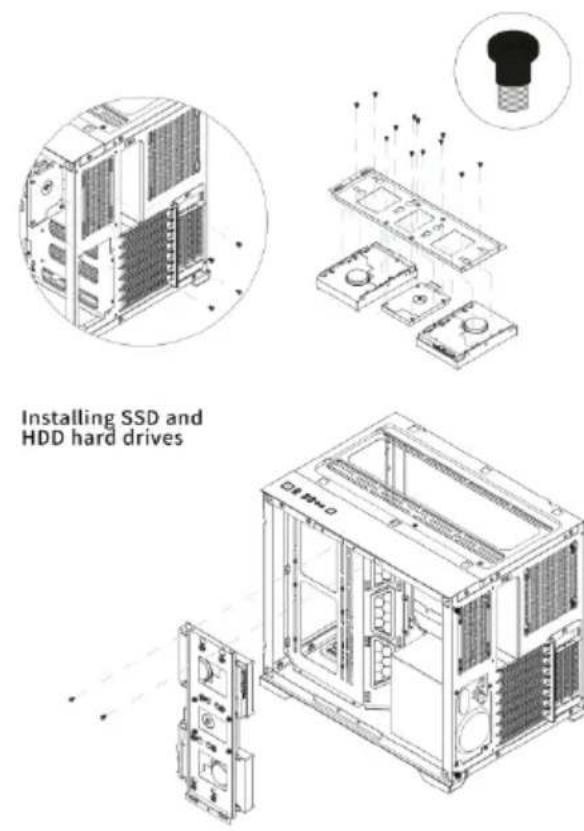

Smontaggio del rack del disco rigido e installazione dell'alimentatore Installazione di dischi rigidi SSD e HDD

Installazione della ventola anteriore della scheda madre

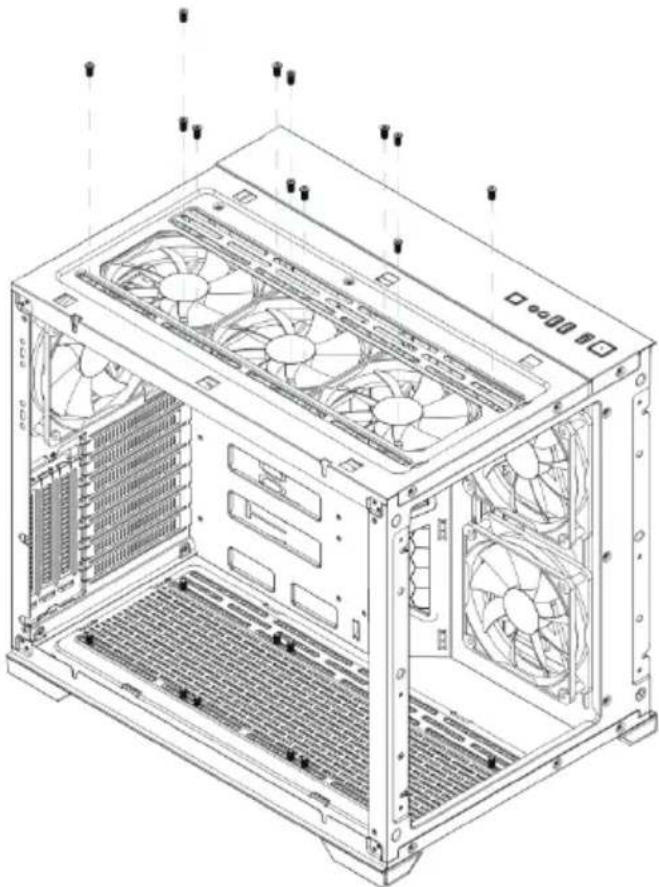

Installazione della ventola superiore

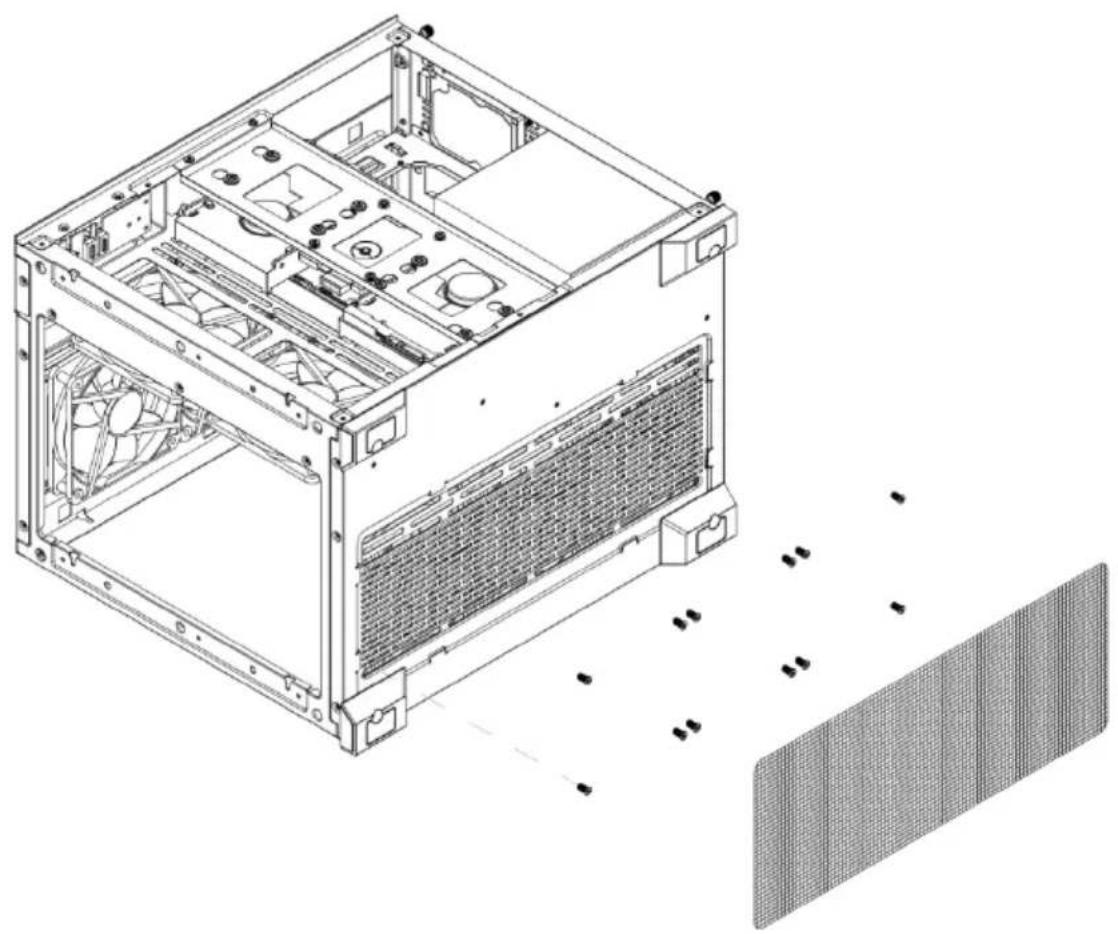

Installazione della ventola inferiore

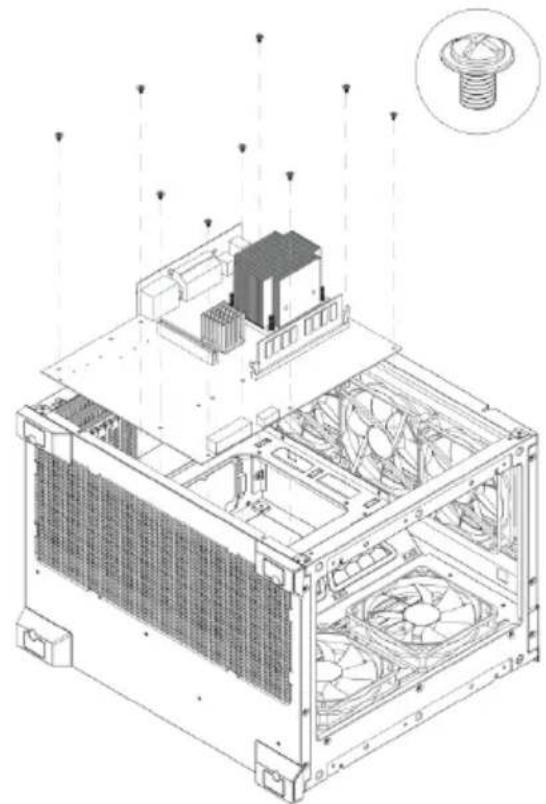

Installazione della scheda madre

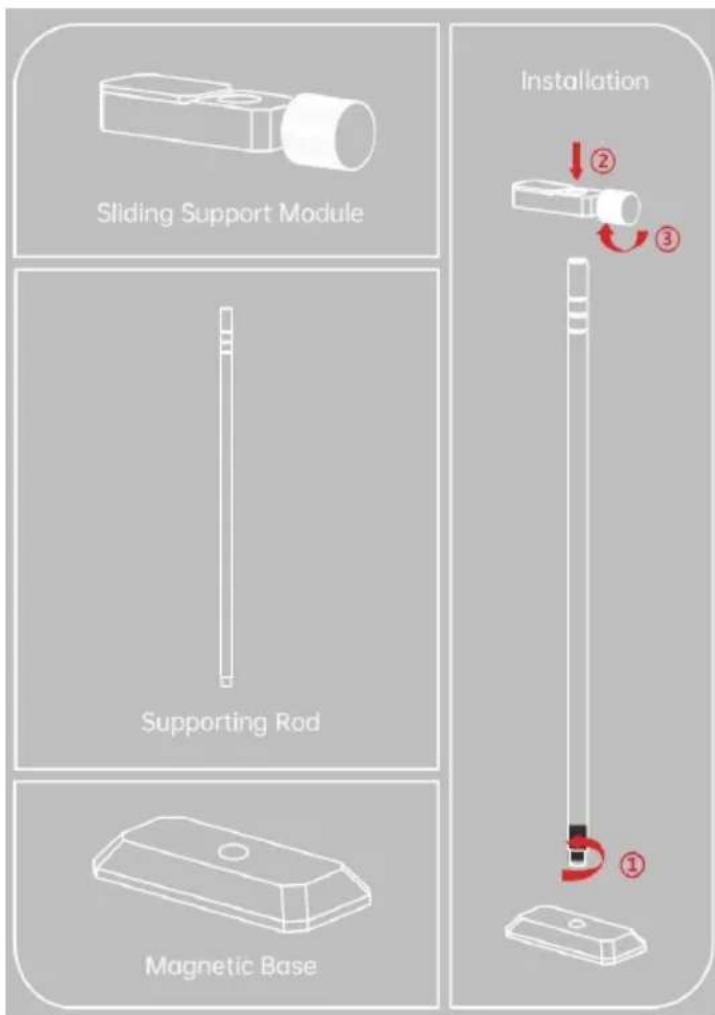

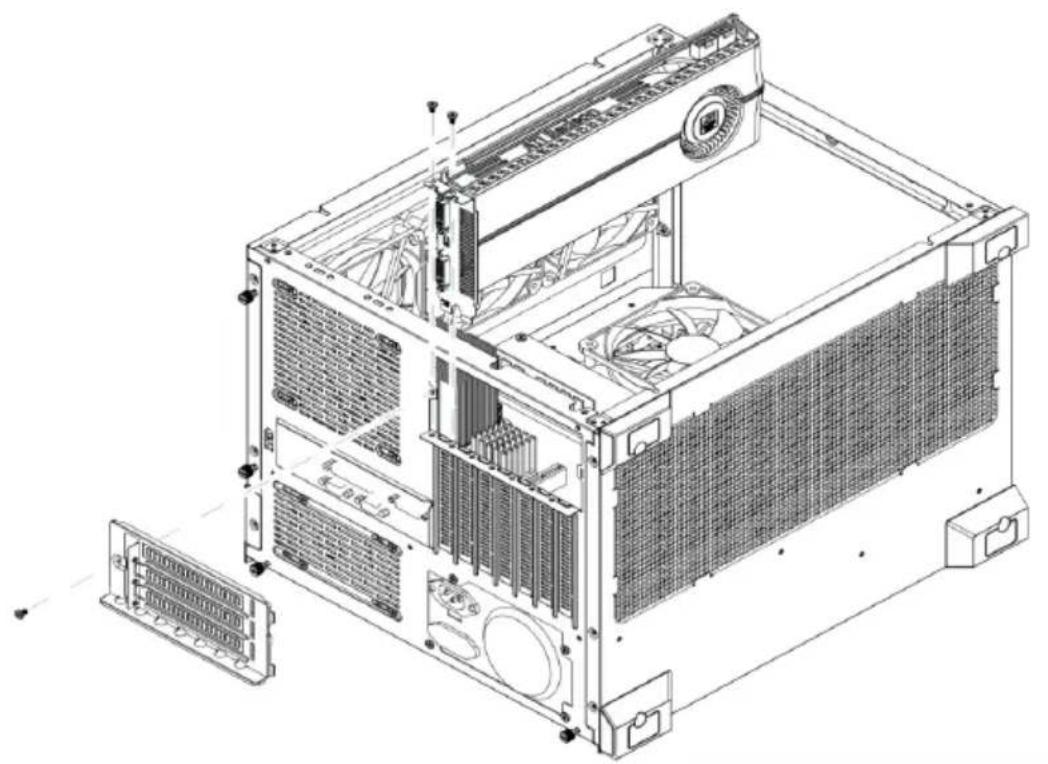

Installazione di una scheda grafica Installare il supporto della scheda grafica

Produttore: Shanghai Xinmuye Youxiang Gongsi

Indirizzo: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu,

Shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
