211I - Unità Centrale Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Case per computer (Unità Centrale)
Marca	Vevor
Modello	211I
Fattore di forma compatibile	ATX, Micro-ATX, Mini-ITX
Dimensioni (L x P x A)	420 x 210 x 460 mm
Peso netto	6 kg
Materiale	Acciaio SPCC e vetro temperato
Colore	Nero
Alloggiamenti per dischi	1 x 3.5" HDD, 2 x 2.5" SSD
Slot di espansione	7 slot PCI
Ventilatori inclusi	Non inclusi
Supporto ventilatori	Anteriore, posteriore, superiore (120/140 mm)
Supporto raffreddamento a liquido	Radiatore anteriore e superiore
Connettori pannello anteriore	USB 3.0 x1, USB 2.0 x2, HD Audio
Connettori I/O	Power SW, Reset SW, HDD LED, Power LED
Alimentatore	Non incluso (formato ATX)
Pannello laterale	Vetro temperato (lato sinistro)
Pannello anteriore	Rimovibile, a griglia per ventilazione
Filtri antipolvere	Filtro rimovibile per alimentatore
Accessori inclusi	Viti scheda madre, distanziali, fascette, viti alimentatore, viti disco rigido
Garanzia	1 anno
Assistenza tecnica	www.vevor.com/support
Paese di fabbricazione	Cina (Shanghai)

Domande frequenti - 211I Vevor

Come aprire il pannello in vetro?

Rimuovere le viti sul retro del pannello laterale in vetro (lato sinistro), quindi far scorrere il pannello all'indietro per sbloccarlo. Consultare la sezione Smontaggio del pannello sinistro del manuale.

Quali tipi di schede madri sono compatibili?

Il case supporta i formati ATX, Micro-ATX e Mini-ITX. Utilizzare i distanziali in ottone forniti per fissare la scheda madre.

Come installare un disco rigido?

Rimuovere il pannello destro in ferro. Inserire il disco SSD o HDD negli appositi alloggiamenti e fissarlo con le viti per disco rigido fornite (4 viti). Consultare la sezione Installazione del disco rigido.

L'alimentatore è incluso?

No, l'alimentatore non è incluso. È necessario acquistare un alimentatore formato ATX separatamente. La sezione Installazione dell'alimentatore mostra come fissarlo.

Come collegare i cavi del pannello anteriore?

Collegare i cavi come segue: Power SW (interruttore), Reset SW (reset), HDD LED+/- (LED disco), Power LED+/- (LED alimentazione). Fare riferimento all'etichetta sulla scheda madre.

Posso installare un raffreddamento a liquido?

Sì, il case supporta il raffreddamento a liquido. È possibile installare un radiatore anteriore o superiore. Consultare la sezione Raffreddamento a liquido del manuale.

Quali ventilatori sono supportati?

Il case accetta ventilatori da 120 mm o 140 mm sul davanti, sul retro e sulla parte superiore. Nessun ventilatore è incluso con il case.

Come pulire il case?

Utilizzare un panno morbido non abrasivo per rimuovere la polvere. Evitare prodotti chimici corrosivi. Per il vetro temperato, utilizzare un detergente per vetri non aggressivo. Pulire regolarmente i filtri antipolvere.

Il case viene fornito con ventilatori?

No, il case 211I viene fornito senza ventilatori. È necessario acquistarli separatamente in base alle proprie esigenze di raffreddamento.

Qual è la garanzia?

Vevor offre una garanzia di un anno su questo case. Per assistenza, contattare il supporto tramite www.vevor.com/support con il certificato di garanzia elettronico.

MANUALE UTENTE 211I Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

Questa è l'istruzione originale, si prega di leggere attentamente tutte istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiar interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve attentamente il manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Direttive Europea 2012/19/CE. Il simbolo raffigurante un bidone di spazzatura barrato indica che il prodotto richiede la racco differenziata dei rifiuti nell'Unione Europea. Ciò si applica prodotto e a tutti gli accessori contrassegnati con queste simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono portati in un punto di raccolta per il riciclaggio di dispo elettrici ed elettronici

A: Pacchetto accessori

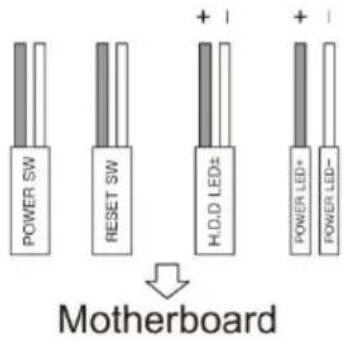

B : Interfaccia del filo

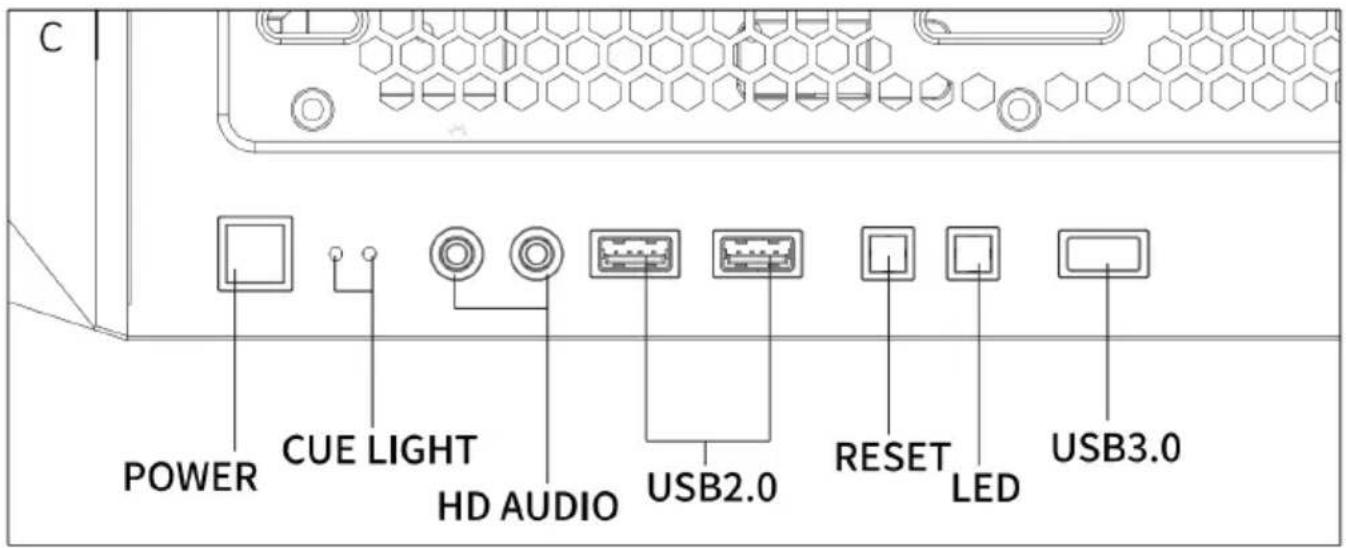

C: Interfaccia I / O

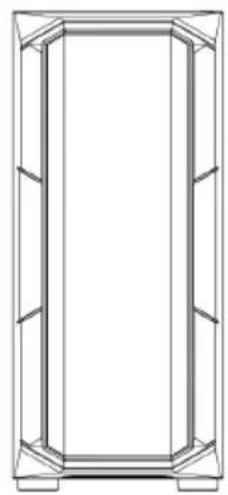

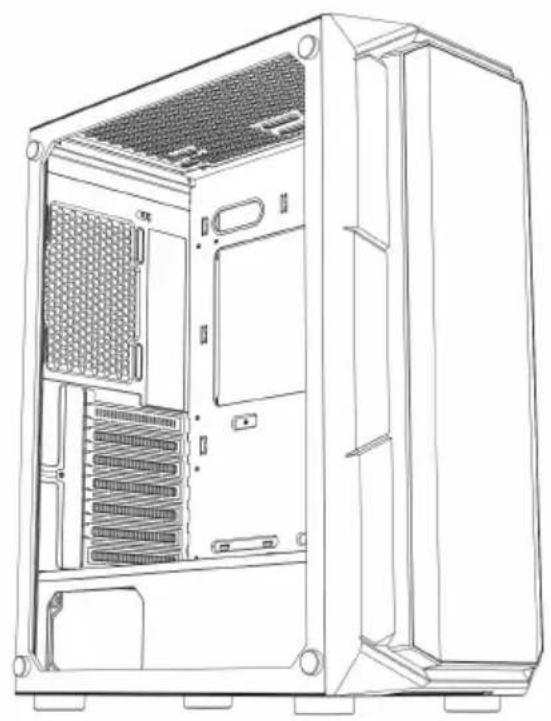

D : Vista completa

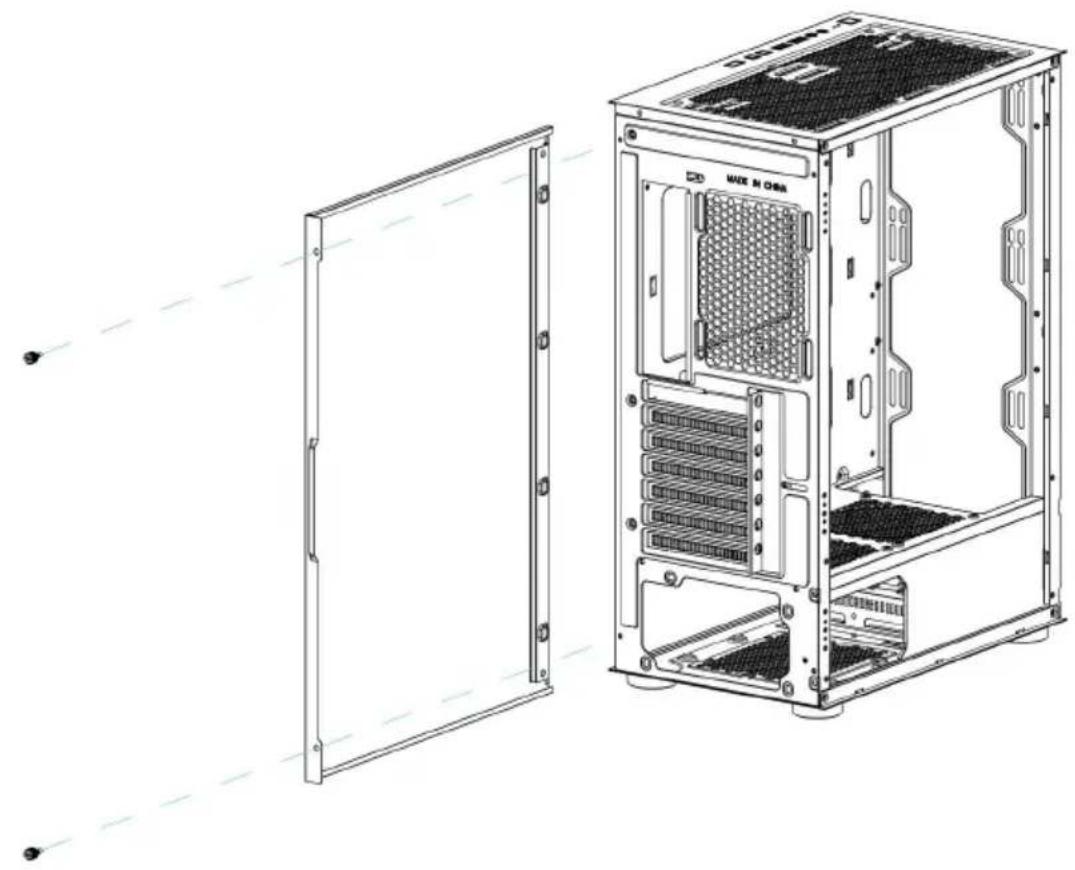

E: Smontaggio pannello sinistro
F: Smontaggio pannello destro/anteriore

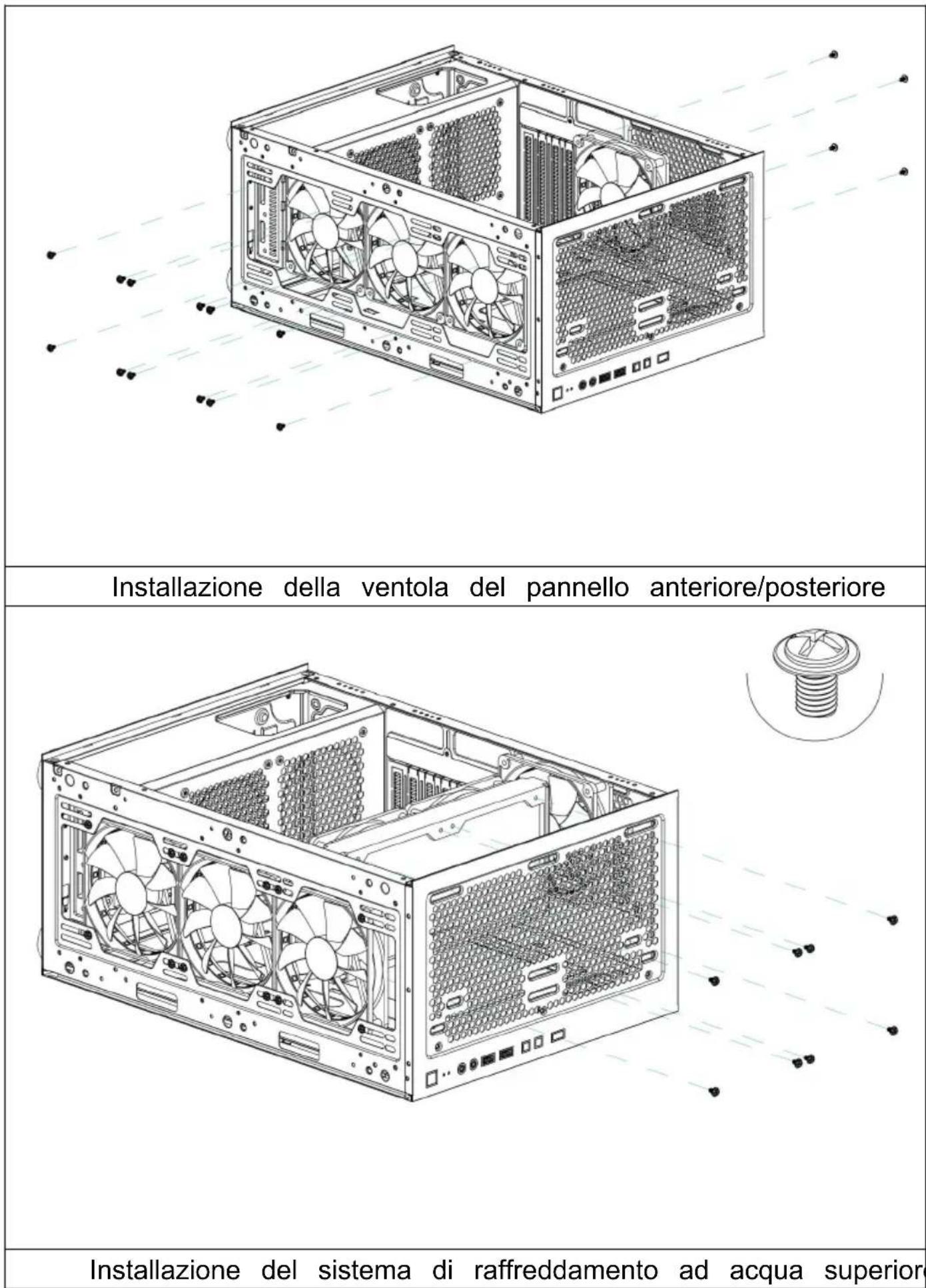

G : Davanti/dietro installazione de ventilatore a pannello

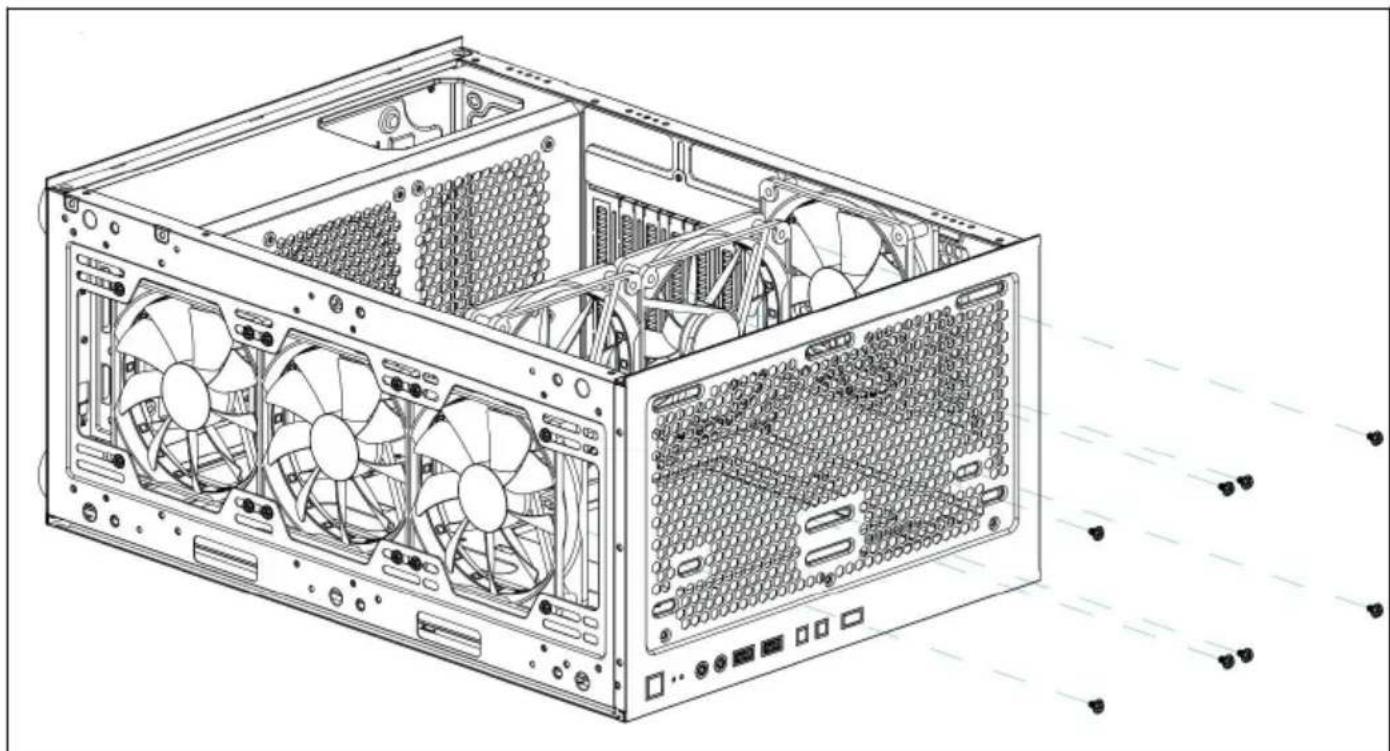

H : Raffreddamento ad acqua installazione
l: Installazione della ventola superiore
J: Potere installazione
lo: Installazione del disco rigido
L: Installazione della scheda ma
M : Installazione della scheda grafica

A

Motherboard screws*10

Copper pillar*3

Wire Velcro*5

Power screw*5

Hard disk screws*4

B
OUTPUT INTERFACE

D

Aprire la lastra di vetro sinistra, rimuovere la lastra frontale

Aprire la piastra di ferro giusta

Installazione della ventola superiore

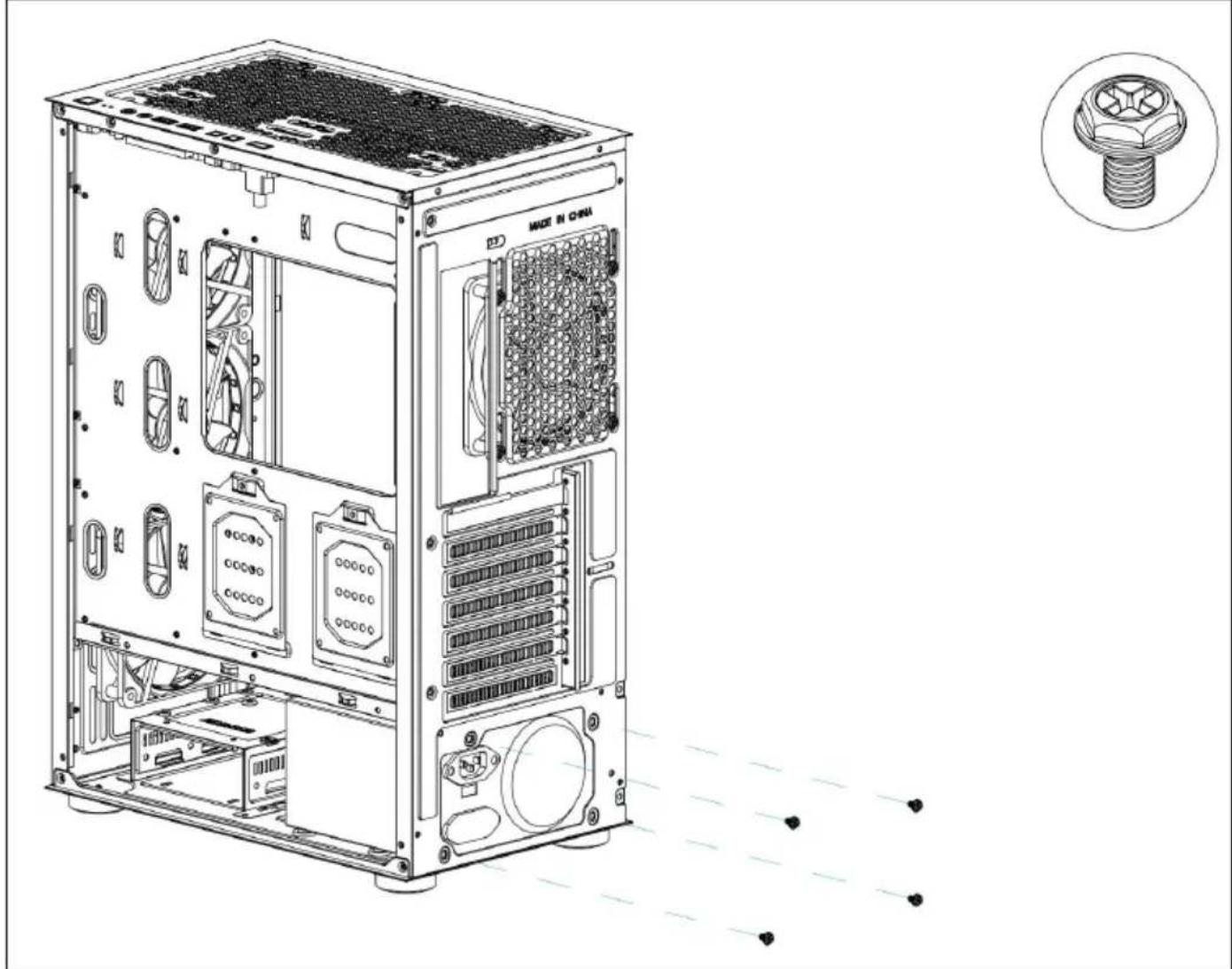

Installazione dell'alimentazione elettrica

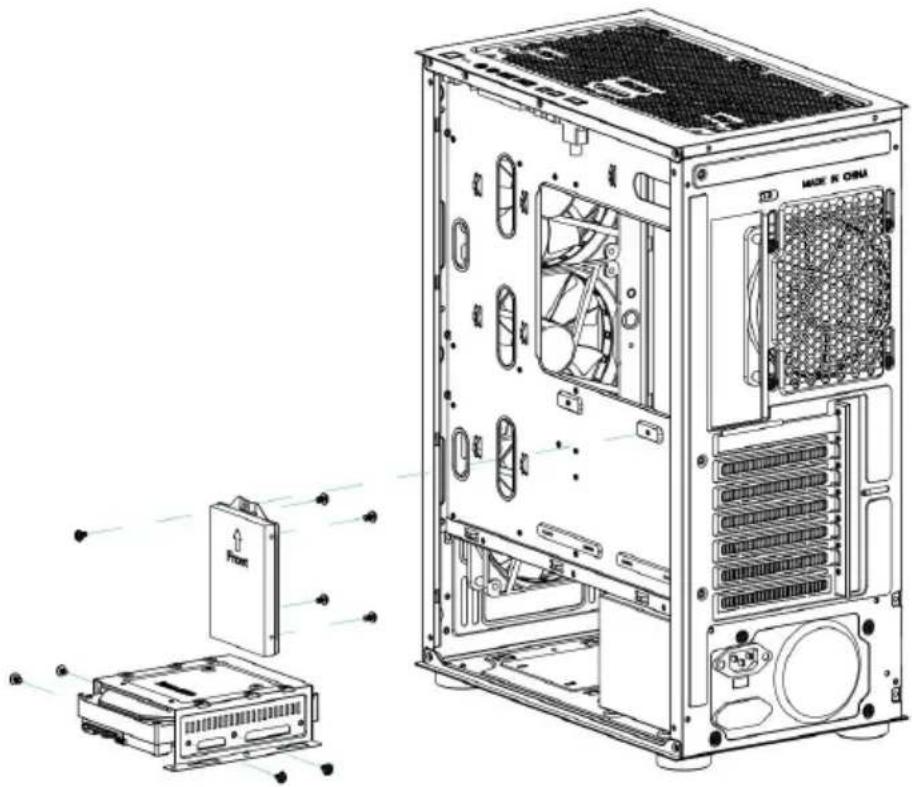

Installazione di dischi rigidi SSD e HDD

Installazione della scheda madre

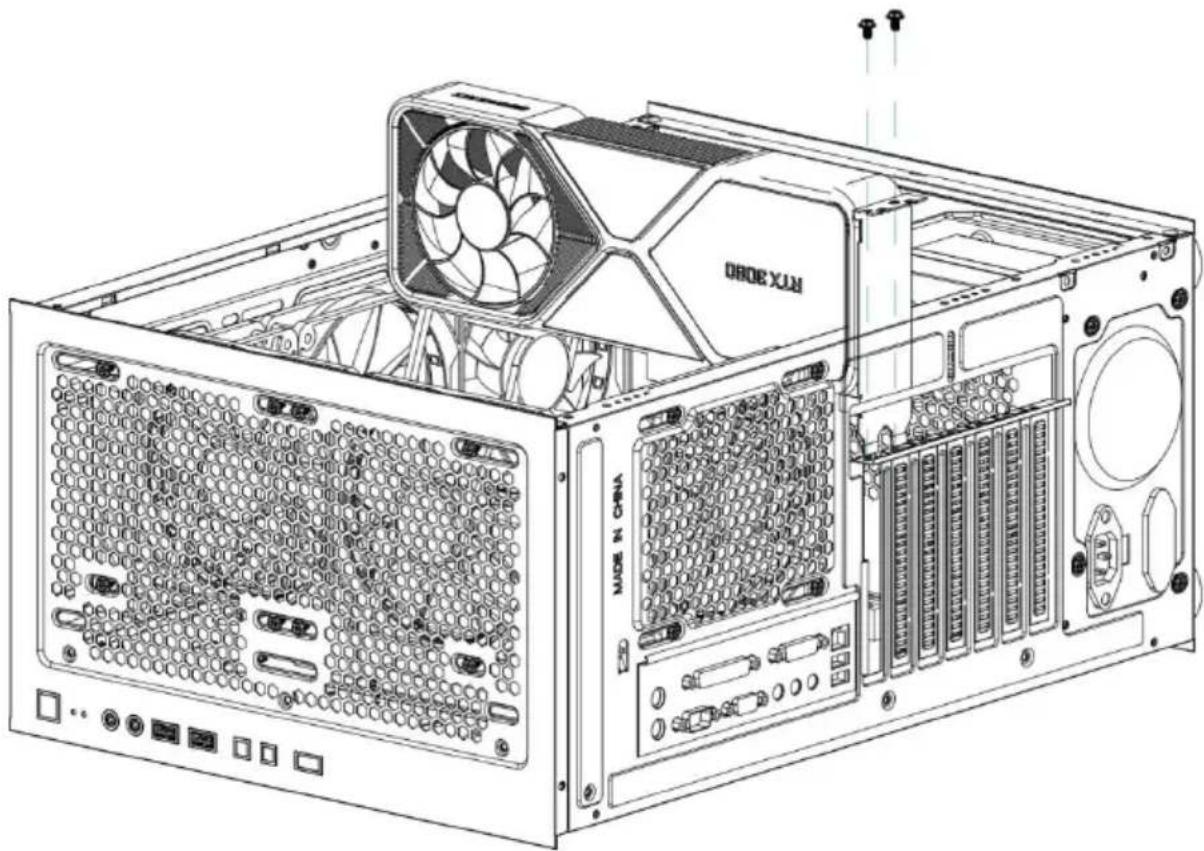

Installazione di una scheda grafica

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
