Tipo di prodotto	Case PC (unità centrale) medio tower
Marca	Vevor
Modello	230-14
Dimensioni (L x A x P)	210 x 460 x 420 mm
Peso	5,5 kg
Materiale	Acciaio SECC, pannello laterale in vetro temperato
Fattore di forma scheda madre	ATX, Micro-ATX, Mini-ITX
Slot di espansione	7
Alloggi per dischi interni	2 x 3,5" (HDD), 2 x 2,5" (SSD)
Alimentazione inclusa	No (compatibile ATX standard, non inclusa)
Posizione alimentazione	Parte inferiore, montaggio posteriore
Ventilatori preinstallati	Nessuno (slot per ventilatori)
Slot ventilatori anteriori	3 x 120 mm
Slot ventilatori posteriori	1 x 120 mm
Slot ventilatori superiori	2 x 120 mm
Porte pannello anteriore	1 x USB 3.0, 2 x USB 2.0, HD Audio (microfono/cuffia)
Pulsanti e spie	Accensione, Reset, LED HDD, LED Alimentazione
Filtri antipolvere	Pannello anteriore e inferiore (rimovibili)
Garanzia	Garanzia del produttore (vedi www.vevor.com/support)
Manutenzione	Pulire i filtri regolarmente; usare un panno morbido e asciutto per il vetro
Informazioni generali	Conforme alla direttiva RAEE (2012/19/CE); riciclaggio presso punti di raccolta

Domande frequenti - 230-14 Vevor

Qual è la dimensione massima della scheda madre compatibile?

Il case Vevor 230-14 accetta schede madri nei formati ATX, Micro-ATX e Mini-ITX. La scheda madre si fissa sul vassoio utilizzando i distanziatori forniti.

L'alimentazione è inclusa nel case?

No, l'alimentazione non è fornita. Devi acquistare un alimentatore ATX standard (non incluso). Il case dispone di un alloggiamento nella parte inferiore con un filtro antipolvere.

Quanti ventilatori si possono installare?

Puoi installare fino a 6 ventilatori da 120 mm: 3 anteriori, 1 posteriore e 2 superiori. Nessun ventilatore è preinstallato.

Quali tipi di dischi fissi posso montare?

Il case dispone di due alloggi per dischi da 3,5 pollici (HDD) e due slot per dischi da 2,5 pollici (SSD). Le viti di fissaggio sono fornite.

Come pulire il pannello in vetro temperato?

Usa un panno morbido e asciutto o leggermente umido per pulire il vetro. Evita detergenti abrasivi che potrebbero graffiare la superficie.

Dove posso trovare il manuale di istruzioni dettagliato?

Il manuale completo è disponibile per il download gratuito su notice-facile.com. Puoi anche consultare il sito Vevor per guide aggiuntive.

Quali sono le porte disponibili sul pannello anteriore?

Il pannello anteriore include una porta USB 3.0, due porte USB 2.0, un jack per cuffie e un jack per microfono (HD Audio), insieme ai pulsanti Accensione e Reset.

Posso installare un watercooling?

Sì, il case supporta un radiatore fino a 360 mm nella parte anteriore e 240 mm sulla parte superiore. Verifica le dimensioni esatte nel manuale.

Come smontare i pannelli laterali?

Il pannello destro (ferro) si rimuove svitando le viti a mano; il pannello sinistro (vetro) si rimuove facendolo scorrere all'indietro dopo aver rimosso le viti. Fare riferimento alle sezioni E e F del manuale.

Questo case è compatibile con una scheda grafica lunga?

Sì, lo spazio interno permette di installare schede grafiche fino a 340 mm di lunghezza, a seconda del montaggio degli alloggi per dischi.

MANUALE UTENTE 230-14 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MODELLO: 230-14

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

Questa è l'istruzione originale, si prega di leggere attentamente tutte istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiar interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve attentamente il manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Direttive Europea 2012/19/CE. Il simbolo raffigurante un bidone di spazzatura barrato indica che il prodotto richiede la racco differenziata dei rifiuti nell'Unione Europea. Ciò si applica prodotto e a tutti gli accessori contrassegnati con queste simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono portati in un punto di raccolta per il riciclaggio di dispo elettrici ed elettronici

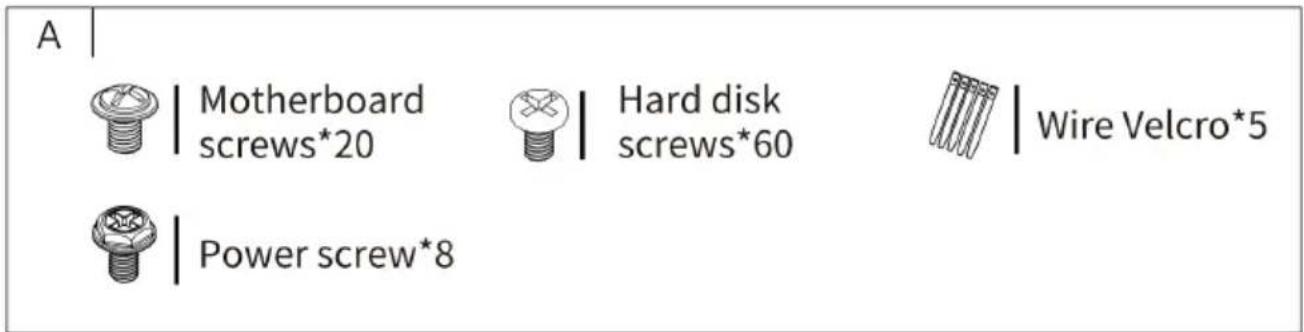

A: Pacchetto accessori

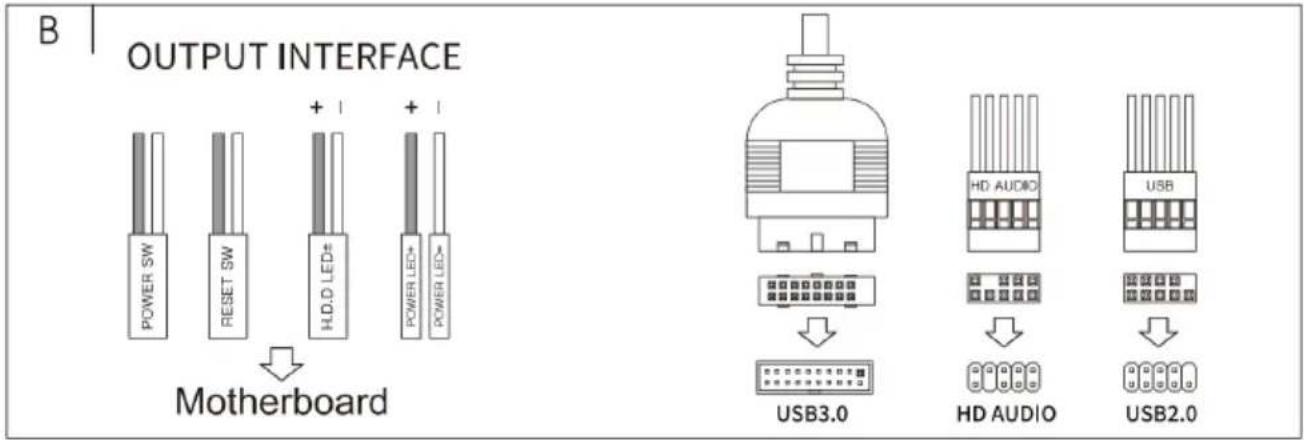

B : Interfaccia del filo

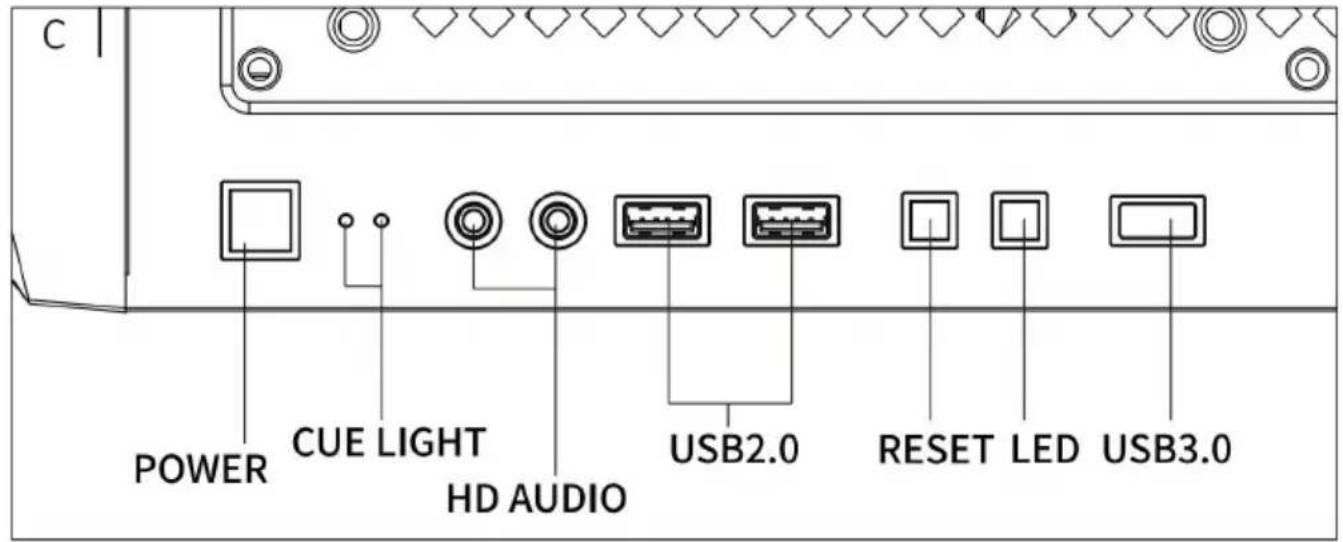

C: Interfaccia I / O

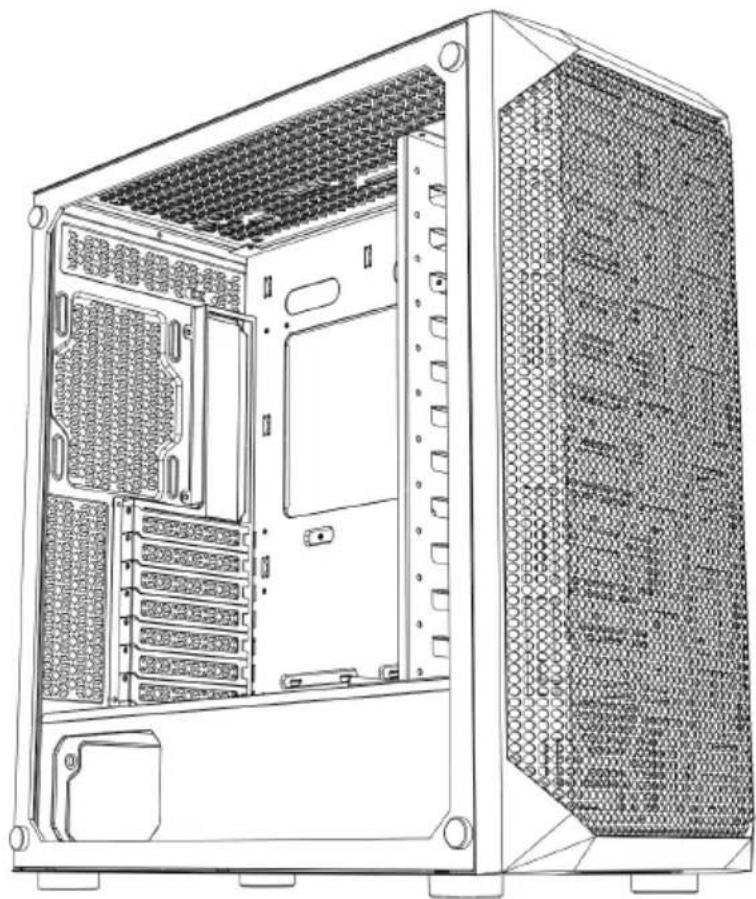

D : Vista completa
E: Smontaggio pannello destro
F: Smontaggio pannello anteriore/sinistro
G : Smontaggio del rack del d rigido
H : Installazione della ventola superiore

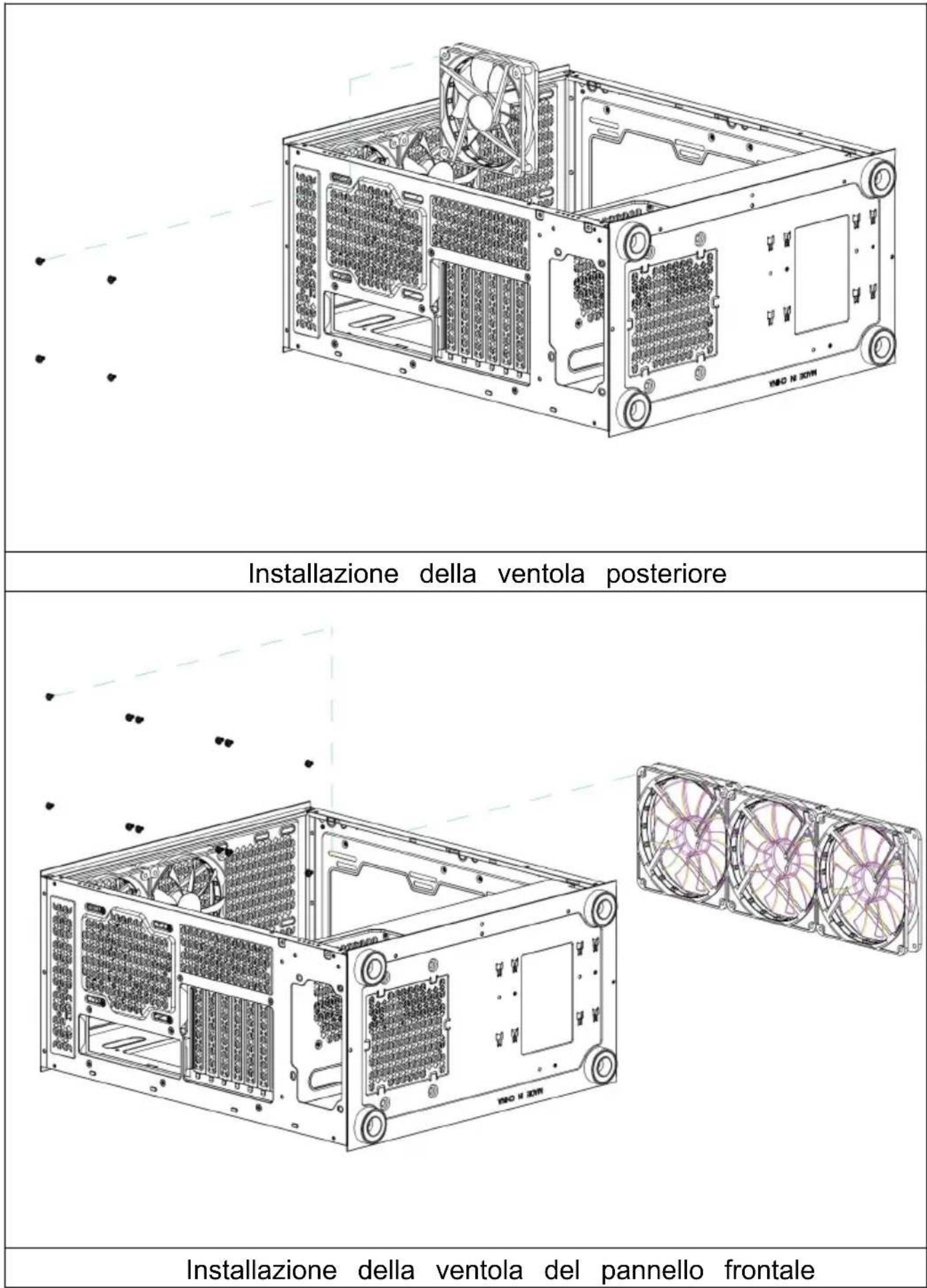

I: Installazione della ventola posteriore
J: Installazione della ventola de pannello frontale
lo: Energia installazione
L: Installazione su disco rigido
M : Installazione del rack per rigidi
N : Installazione della scheda madre
O : Installazione della scheda grafica

D

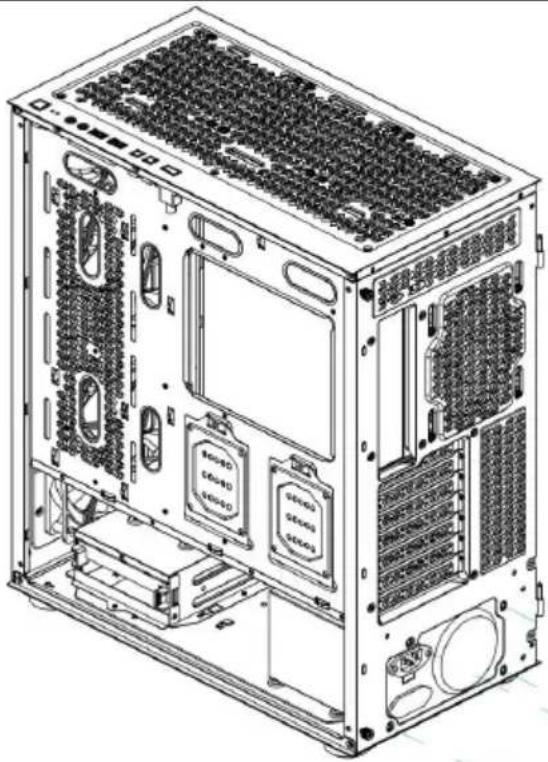

Aprire la piastra di ferro giusta

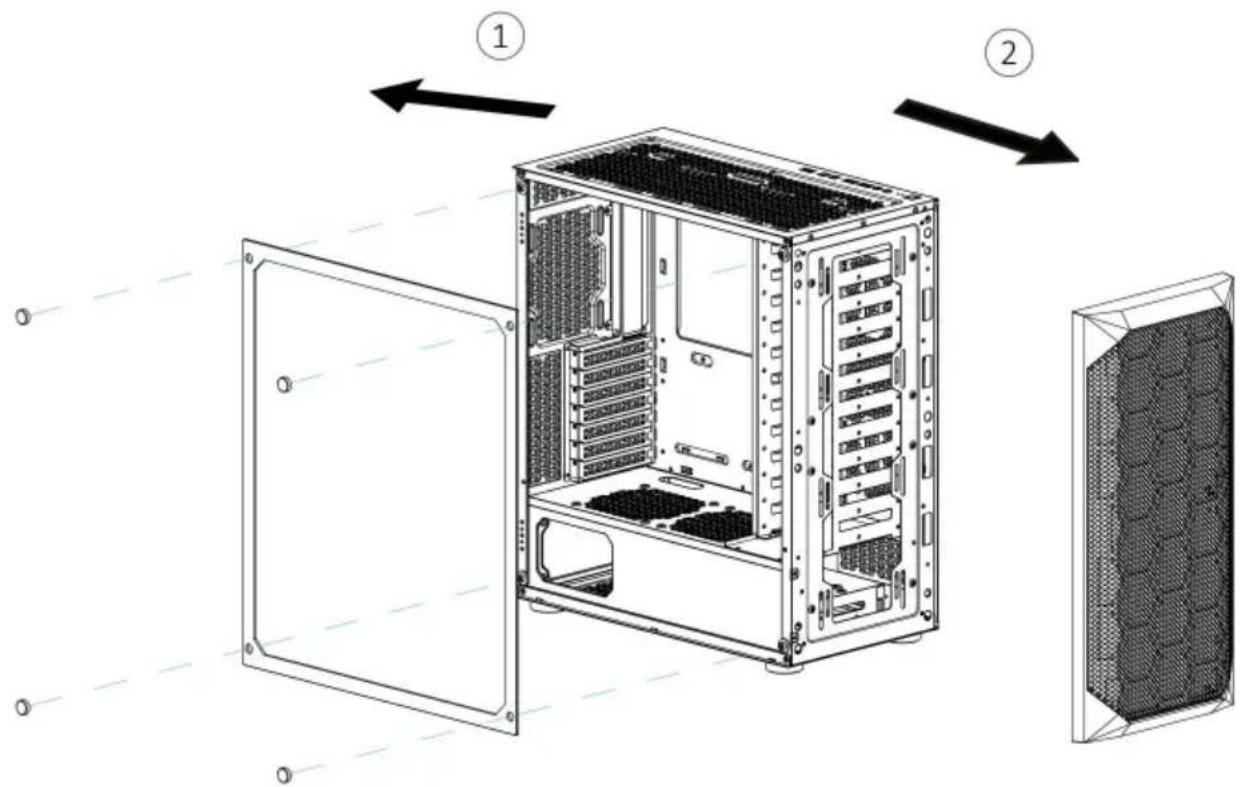

Aprire la lastra di vetro sinistra, rimuovere la lastra frontale

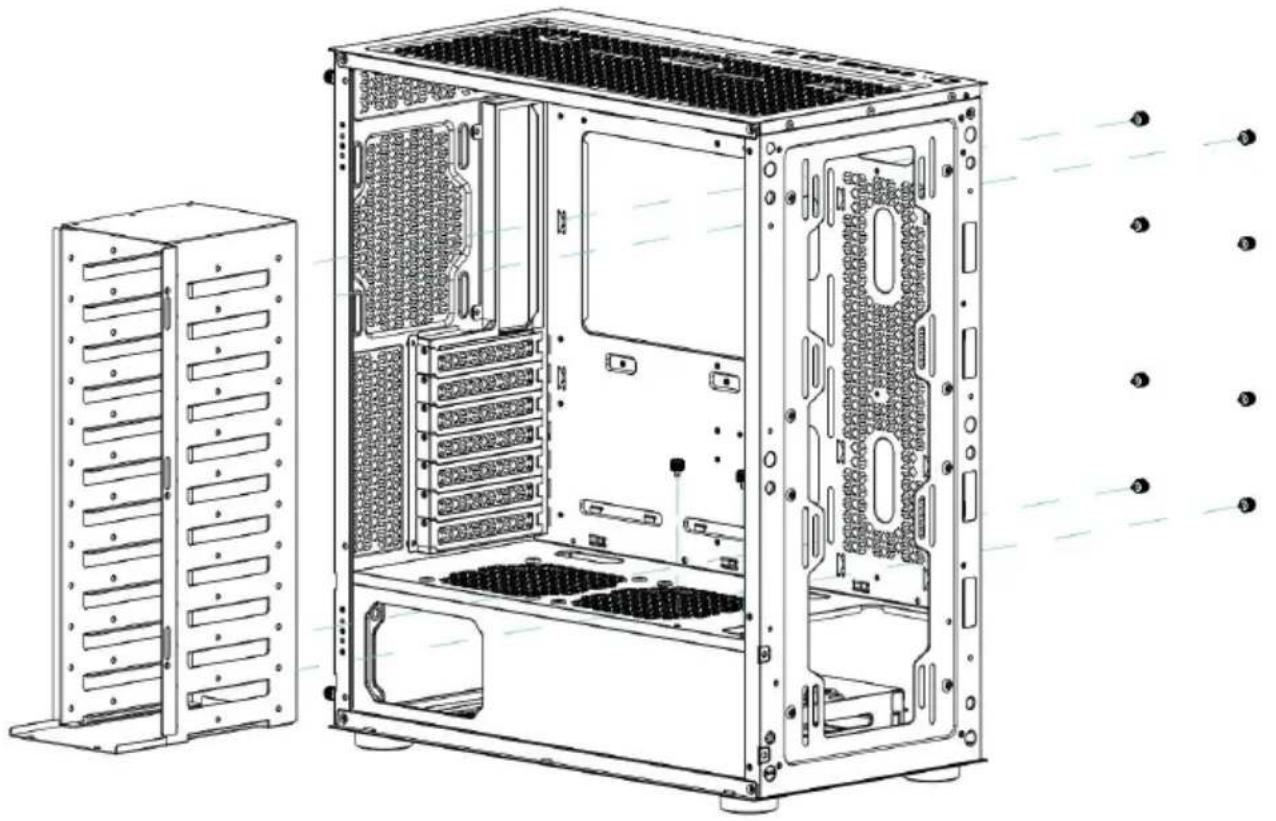

Smontaggio del rack del disco rigido

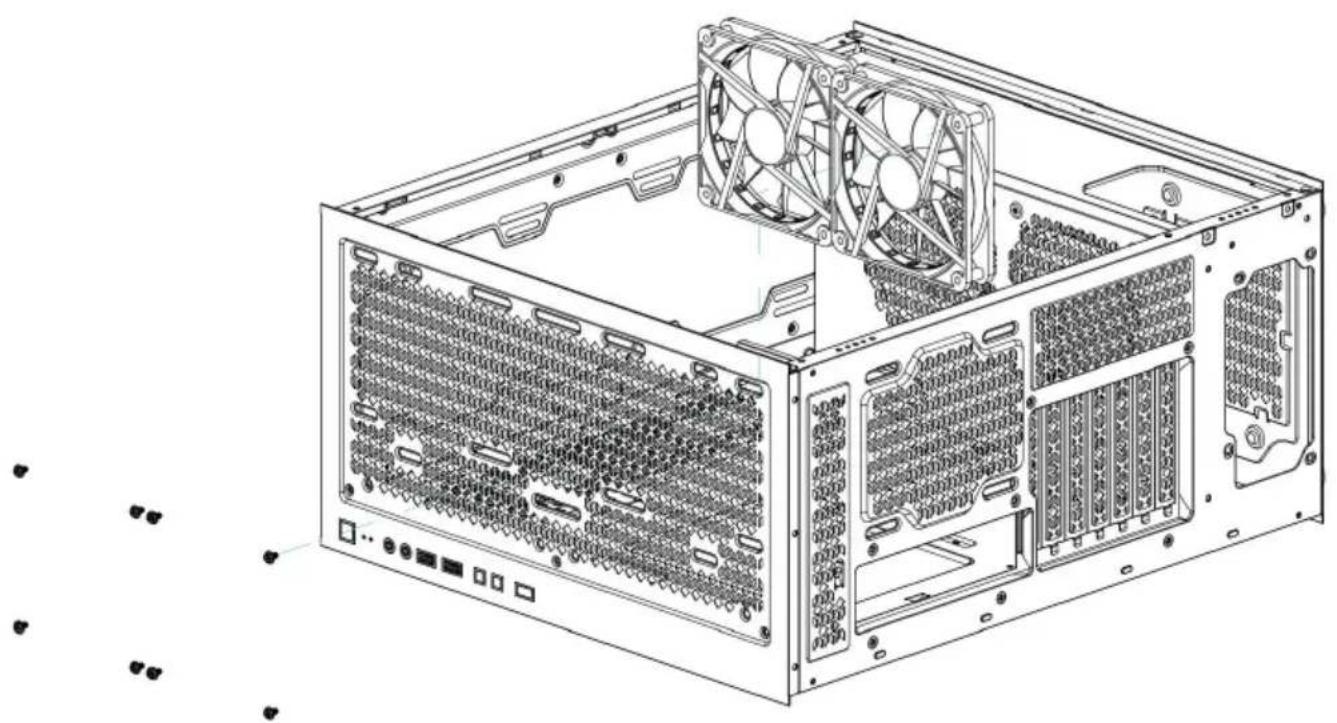

Installazione della ventola superiore

Installazione dell'alimentazione elettrica

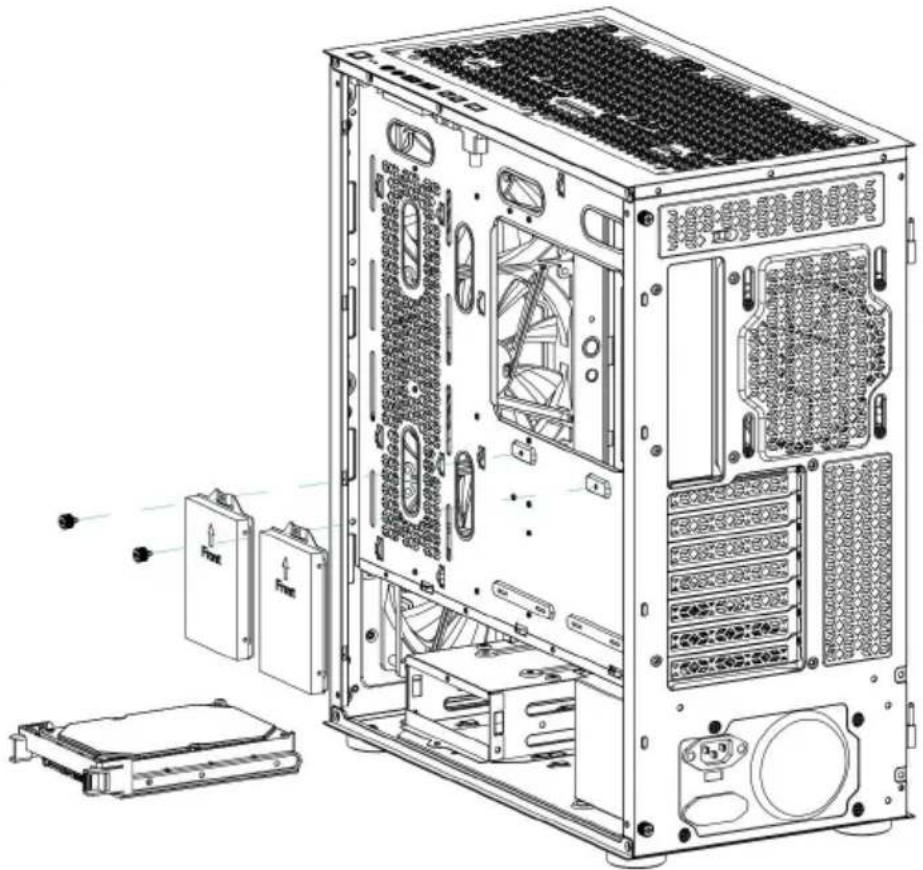

Installazione di dischi rigidi SSD e HDD

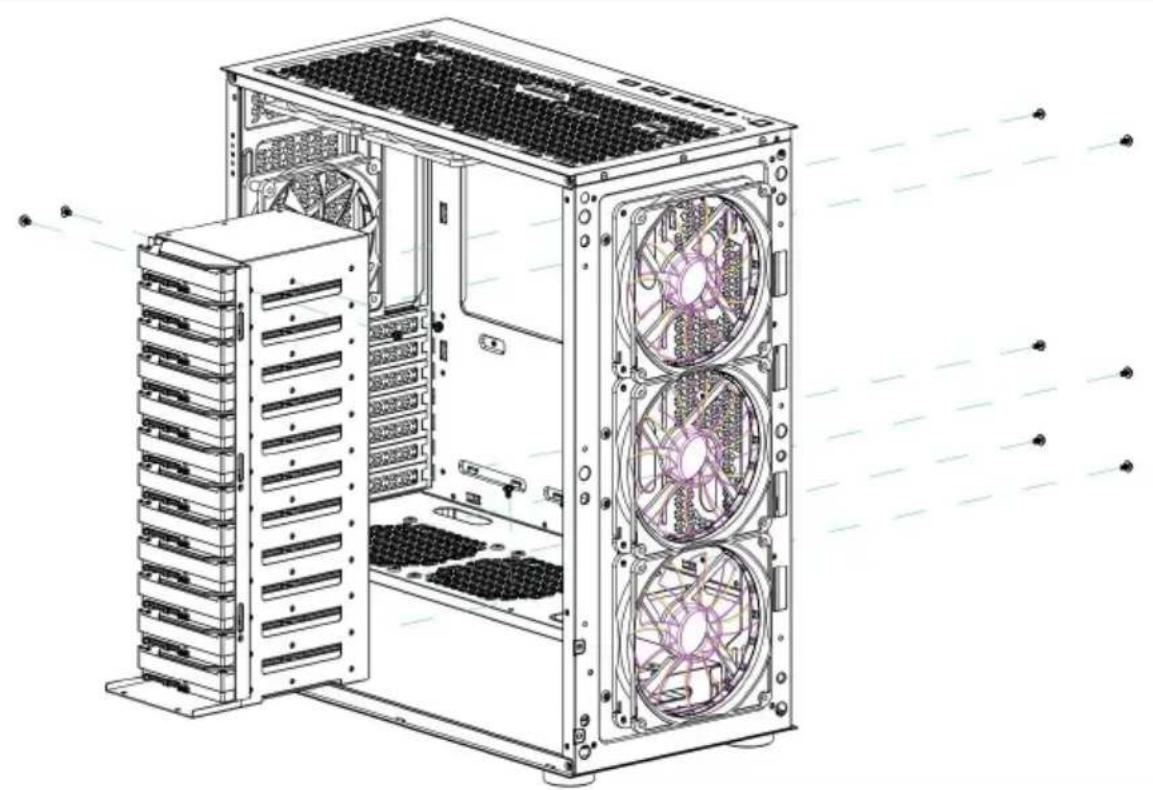

Installazione di dischi rigidi

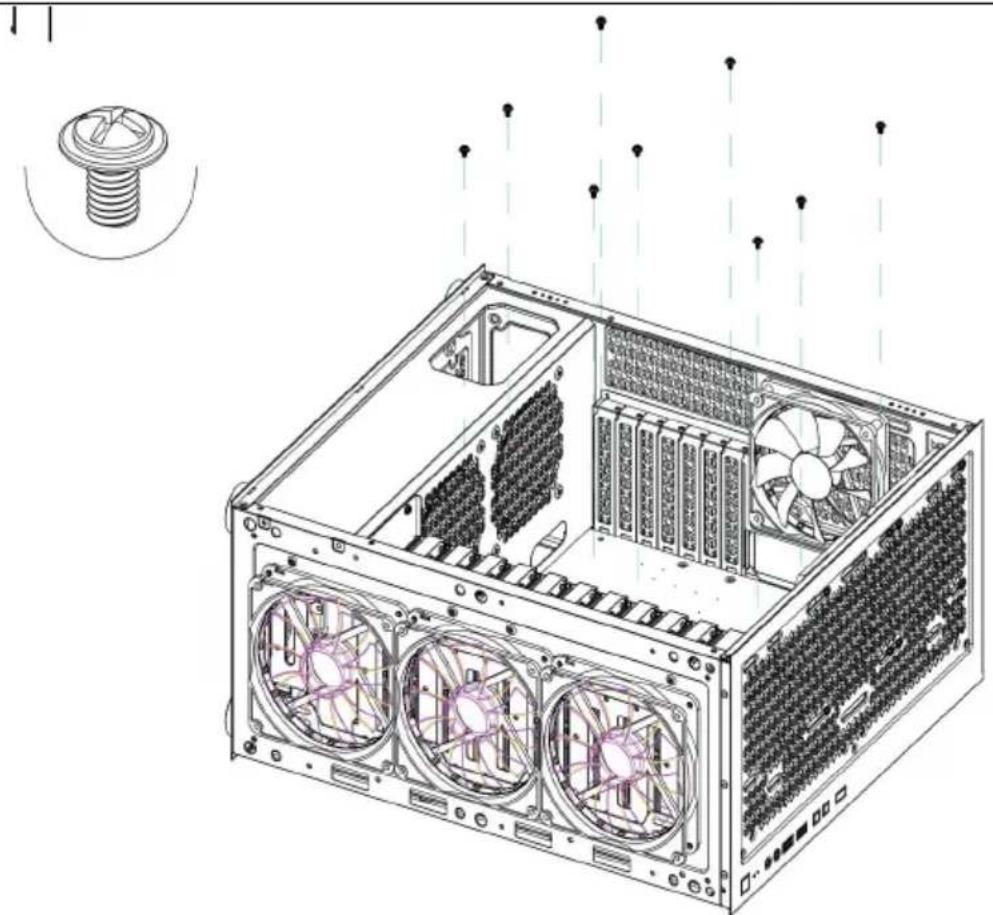

Installazione della scheda madre

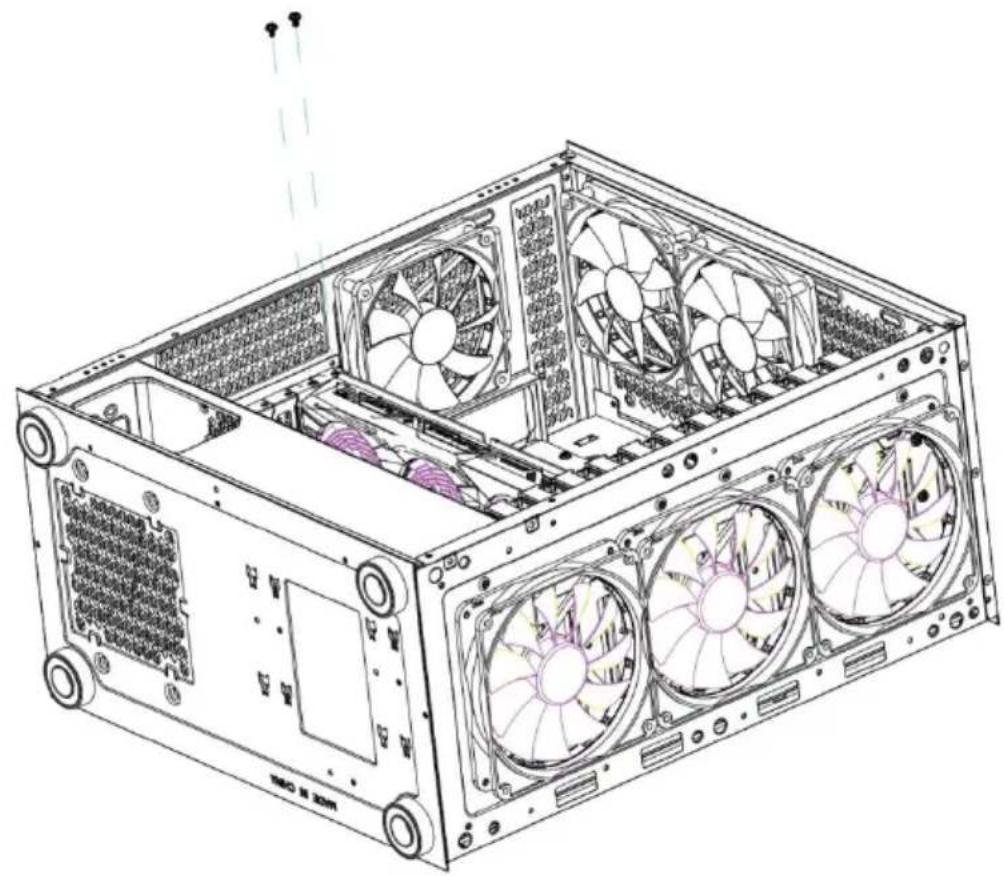

Installazione di una scheda grafica

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
