Typ produktu	Obudowa PC (jednostka centralna) średnia wieża
Marka	Vevor
Model	230-14
Wymiary (S x W x G)	210 x 460 x 420 mm
Waga	5,5 kg
Materiał	Stal SECC, panel boczny ze szkła hartowanego
Format płyty głównej	ATX, Micro-ATX, Mini-ITX
Miejsca rozszerzeń	7
Wewnętrzne zatoki dysków	2 x 3,5\" (HDD), 2 x 2,5\" (SSD)
Zasilacz w zestawie	Nie (kompatybilny ze standardowym ATX, nie w zestawie)
Miejsce na zasilacz	Dolna część, montaż z tyłu
Wentylatory w zestawie	Brak (miejsca na wentylatory)
Miejsca na wentylatory z przodu	3 x 120 mm
Miejsca na wentylatory z tyłu	1 x 120 mm
Miejsca na wentylatory na górze	2 x 120 mm
Porty panelu przedniego	1 x USB 3.0, 2 x USB 2.0, HD Audio (mikrofon/słuchawki)
Przyciski i wskaźniki	Power, Reset, LED HDD, LED Power
Filtry przeciwkurzowe	Panel przedni i spód (wyjmowane)
Gwarancja	Gwarancja producenta (zobacz www.vevor.com/support)
Konserwacja	Regularnie czyścić filtry; do szkła używać miękkiej, suchej ściereczki
Informacje ogólne	Zgodne z dyrektywą WEEE (2012/19/UE); recykling w punkcie zbiórki

Często zadawane pytania - 230-14 Vevor

Jaki jest maksymalny rozmiar kompatybilnej płyty głównej?

Obudowa Vevor 230-14 obsługuje płyty główne w formacie ATX, Micro-ATX i Mini-ITX. Płyta główna mocowana jest do płyty za pomocą dołączonych dystansów.

Czy zasilacz jest dołączony do obudowy?

Nie, zasilacz nie jest dołączony. Musisz kupić standardowy zasilacz ATX (nie w zestawie). Obudowa ma miejsce w dolnej części z filtrem przeciwkurzowym.

Ile wentylatorów można zamontować?

Możesz zamontować do 6 wentylatorów 120 mm: 3 z przodu, 1 z tyłu i 2 na górze. Żaden wentylator nie jest fabrycznie zamontowany.

Jakie typy dysków twardych mogę zamontować?

Obudowa posiada dwie klatki na dyski 3,5 cala (HDD) i dwa miejsca na dyski 2,5 cala (SSD). Śruby montażowe są dołączone.

Jak czyścić panel ze szkła hartowanego?

Użyj miękkiej, suchej lub lekko wilgotnej ściereczki do wytarcia szkła. Unikaj ściernych środków czyszczących, które mogą porysować powierzchnię.

Gdzie mogę znaleźć szczegółową instrukcję obsługi?

Pełna instrukcja jest dostępna do bezpłatnego pobrania na notice-facile.com. Możesz również odwiedzić stronę Vevor w celu uzyskania dodatkowych poradników.

Jakie porty są dostępne na panelu przednim?

Panel przedni zawiera jeden port USB 3.0, dwa porty USB 2.0, gniazdo słuchawkowe i mikrofonowe (HD Audio) oraz przyciski Power i Reset.

Czy mogę zamontować chłodzenie wodne?

Tak, obudowa obsługuje chłodnicę do 360 mm z przodu i 240 mm na górze. Sprawdź dokładne wymiary w instrukcji.

Jak zdemontować panele boczne?

Prawy panel (metalowy) odkręca się, wykręcając śruby pokrętne; lewy panel (szklany) wysuwa się do tyłu po usunięciu śrub. Zapoznaj się z sekcjami E i F instrukcji.

Czy ta obudowa jest kompatybilna z długą kartą graficzną?

Tak, wnętrze pozwala na montaż kart graficznych o długości do 340 mm, w zależności od montażu klatek dysków.

INSTRUKCJA OBSŁUGI 230-14 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

MODELE: 230-14

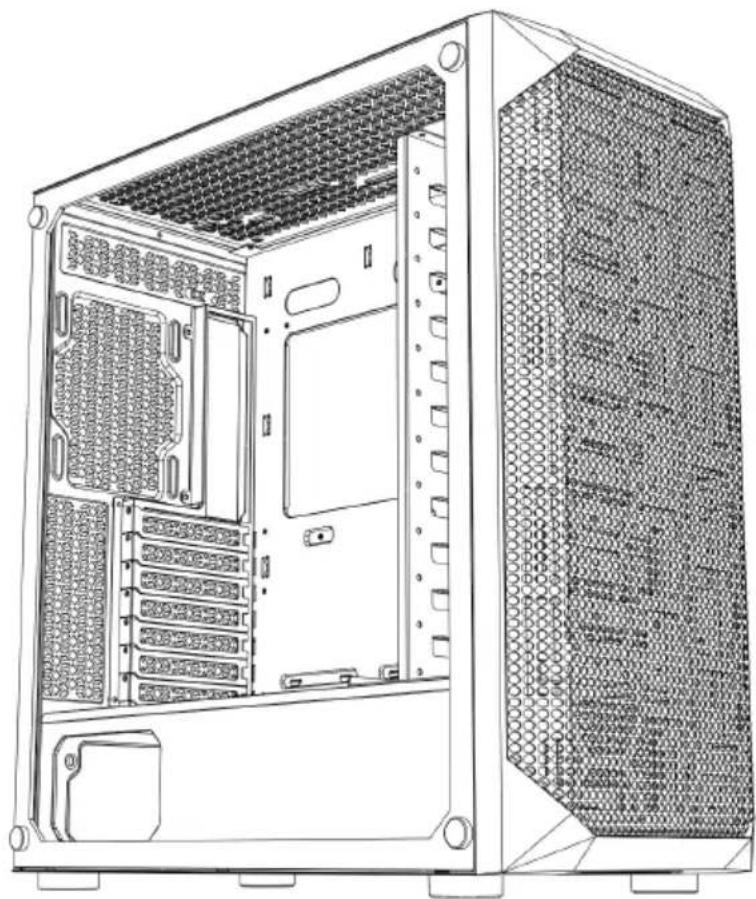

(Zdjęcie ma charakter poglądowy, proszę odnosić się do rzeczywistęg obiektu)

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponowni jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkow powinien uważnie przeczytać instrukcję obsługi.

Ten produkt podlega postanowieniom Dyrektywy Europejski 2012/19/WE. Symbol przedstawiający przekreślony kosz nśmieci na kółkach oznacza, że produkt wymaga oddzieln zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzuć razem ze zwykłymi odpadami domowymi, ale należy je do punktu zbiórki w celu recyklingu urządzeń elektryczny elektronicznych.

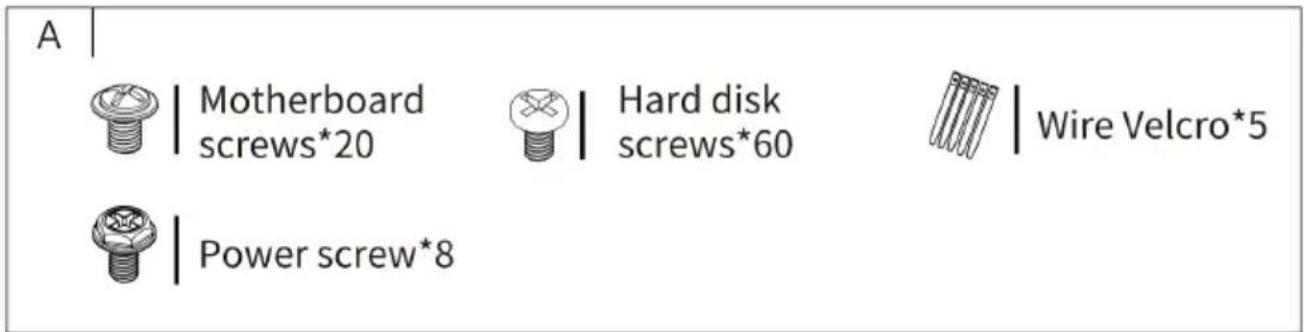

A: Pakiet akcesoriów

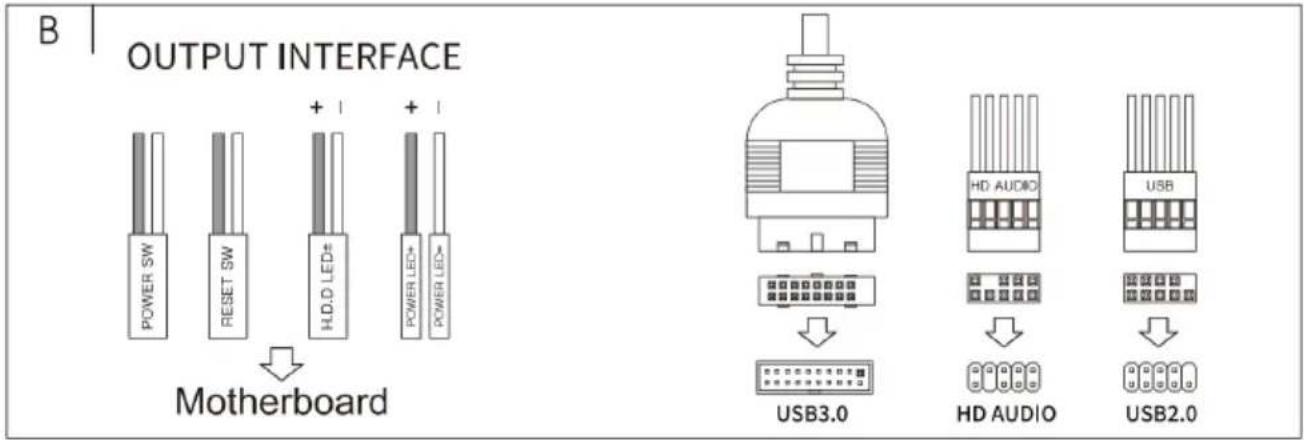

B: Interfejs przewodowy

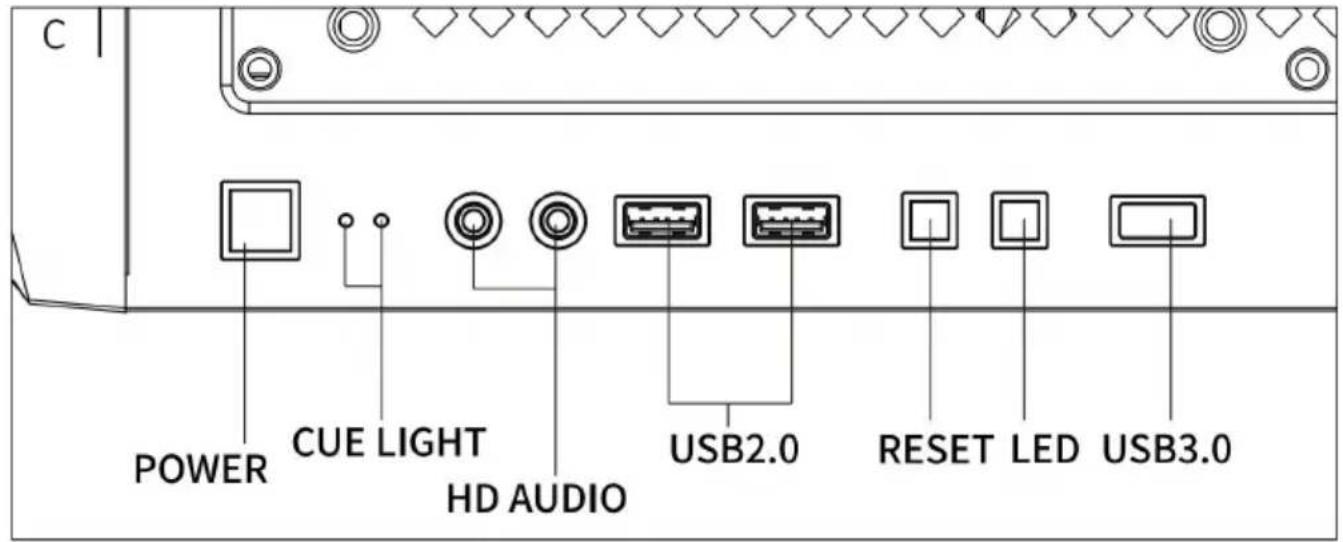

C: Interfejs wejścia / wyjścia

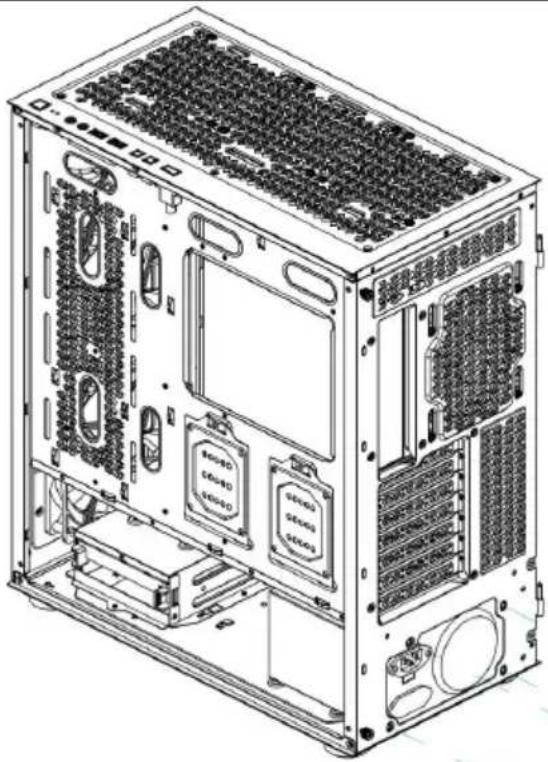

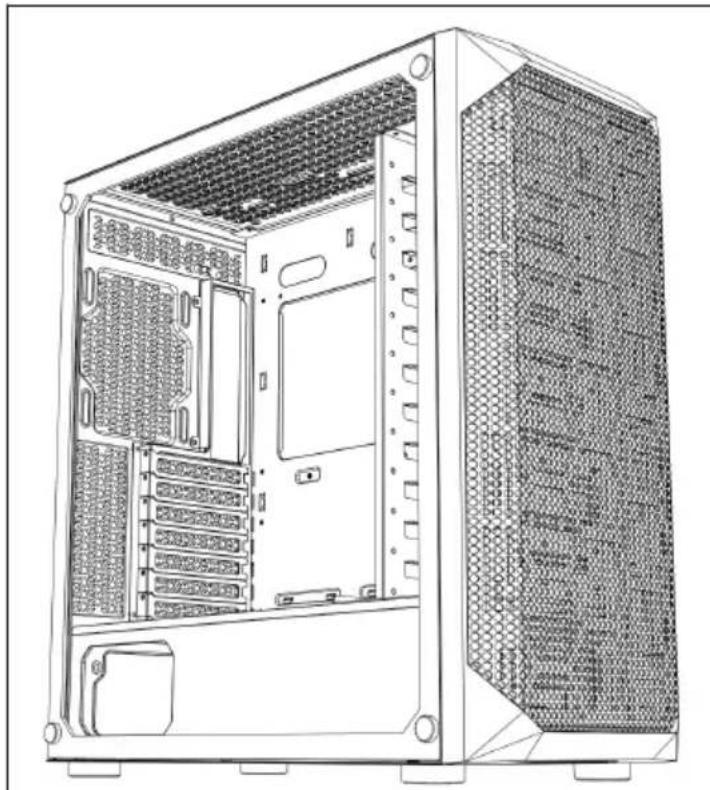

D: Widok pełny
E: Demontaż prawego panelu
F: Demontaż lewego/przedniego panelu
G: Demontaż stojaka na dyski twarde

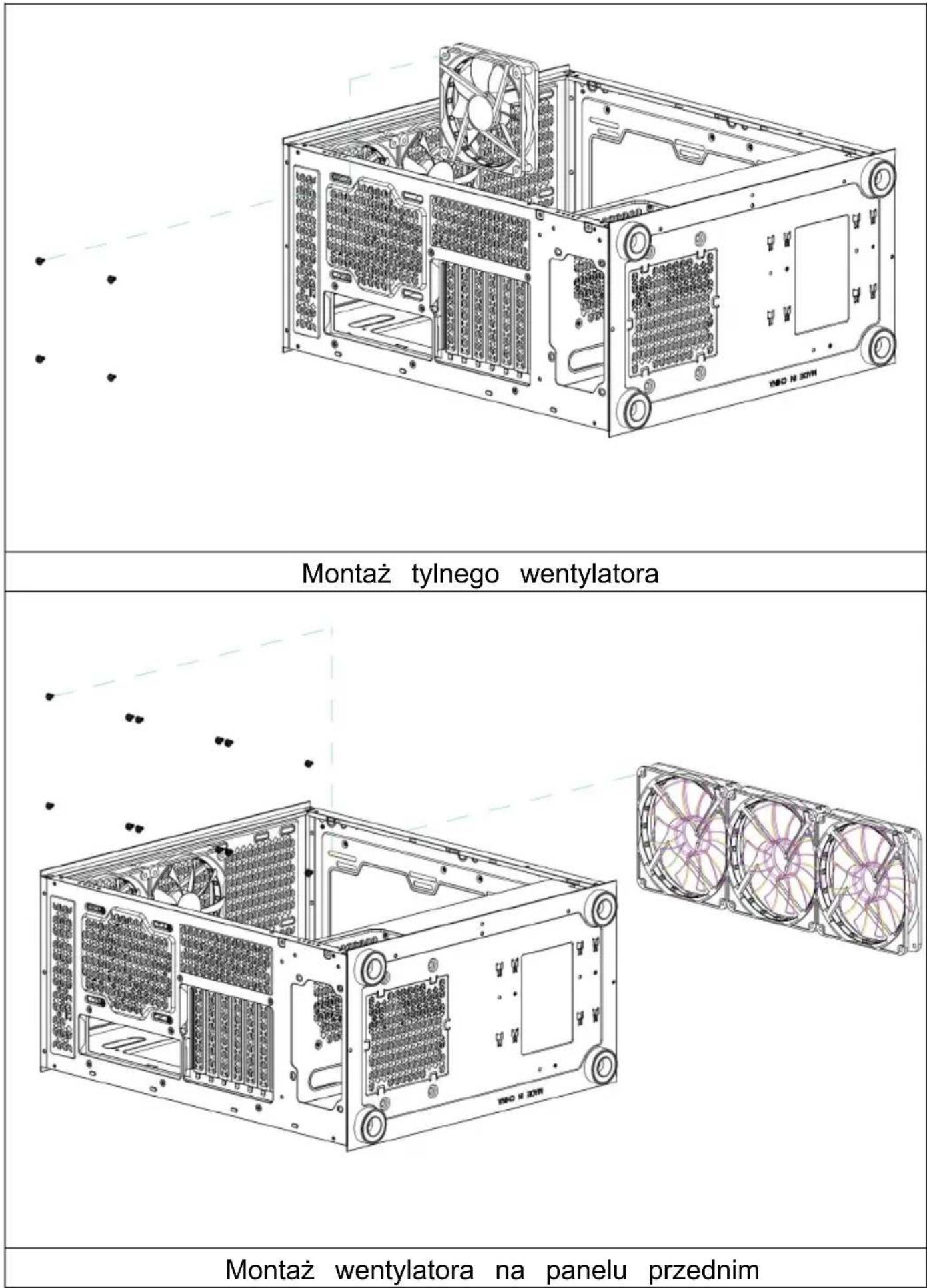

H: Montaż wentylatora górnego j: Montaż tylnego wentylatora
J: Montaż wentylatora na panel przednim
K: Moc instalacja
L: Instalacja dysku twardego

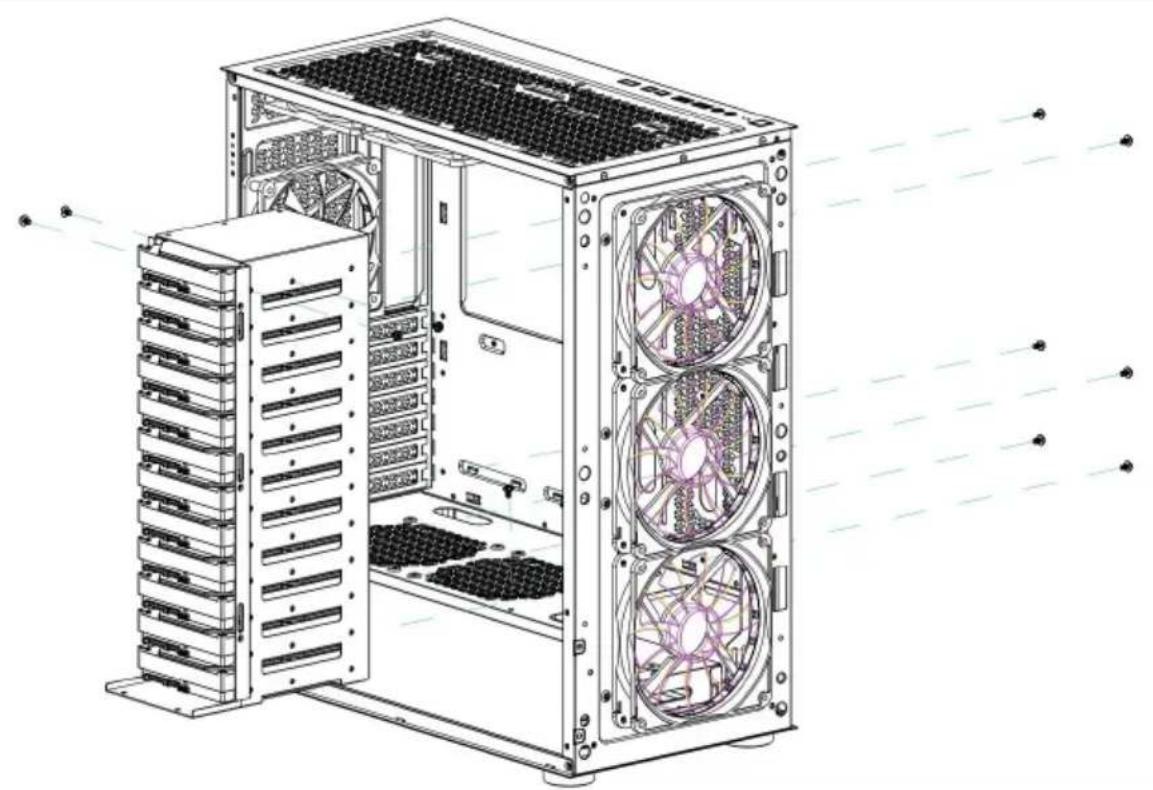

M: Montaż stojaka na dyski twa
N: Instalacja płyty głównej
O : Instalacja karty graficznej

D

Otwórz prawą płytę żelazną

Otwórz lewą szklaną płytę i zdejmij przednią płytę

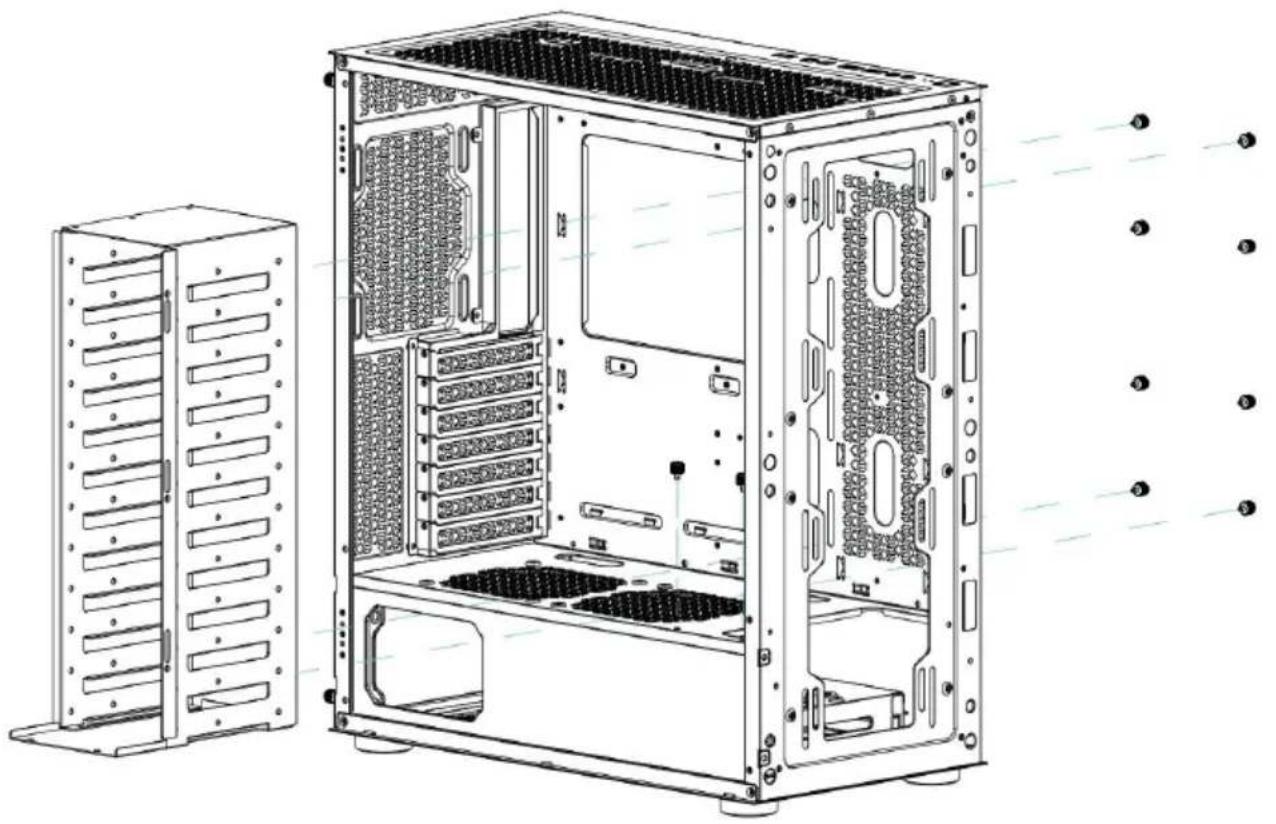

Demontaż stojaka na dyski twarde

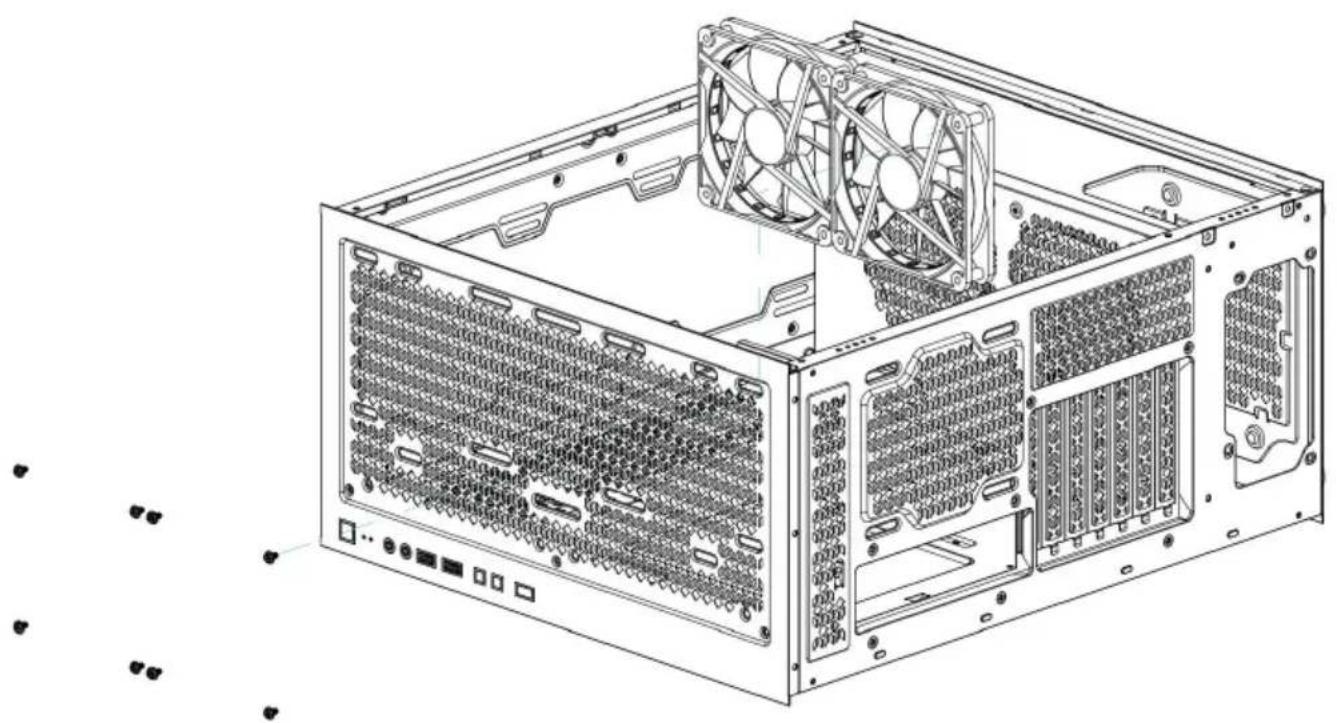

Montaż górnego wentylatora

Instalacja zasilania

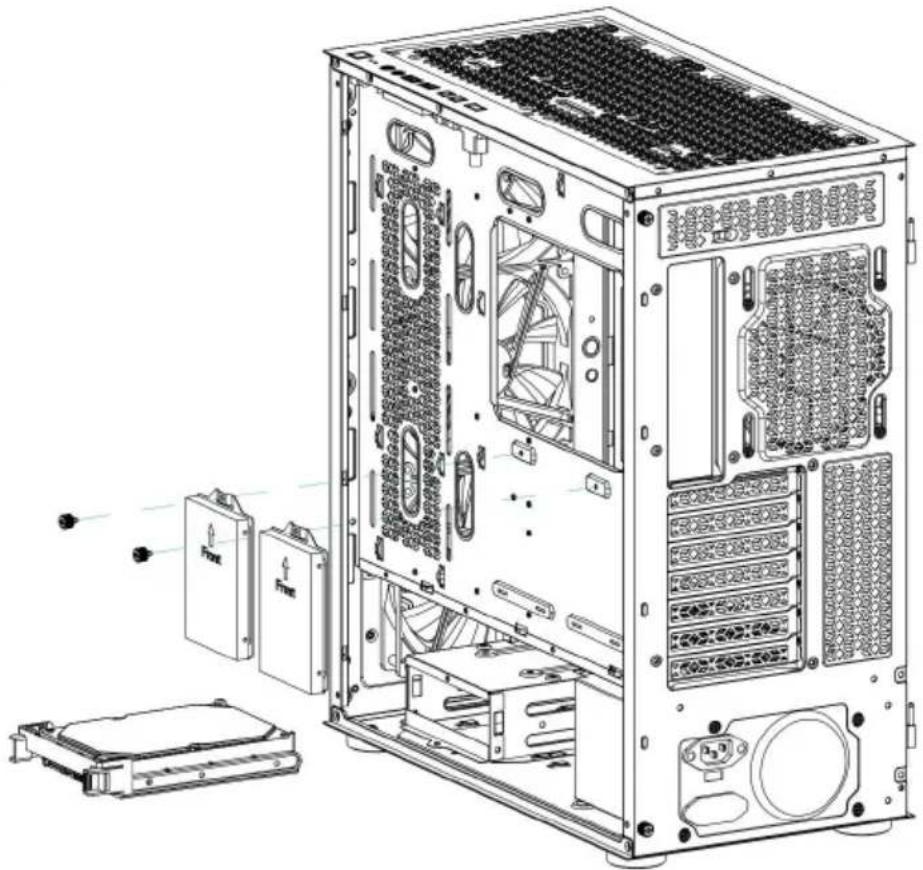

Instalowanie dysków twardych SSD i HDD

Instalowanie dysków twardych

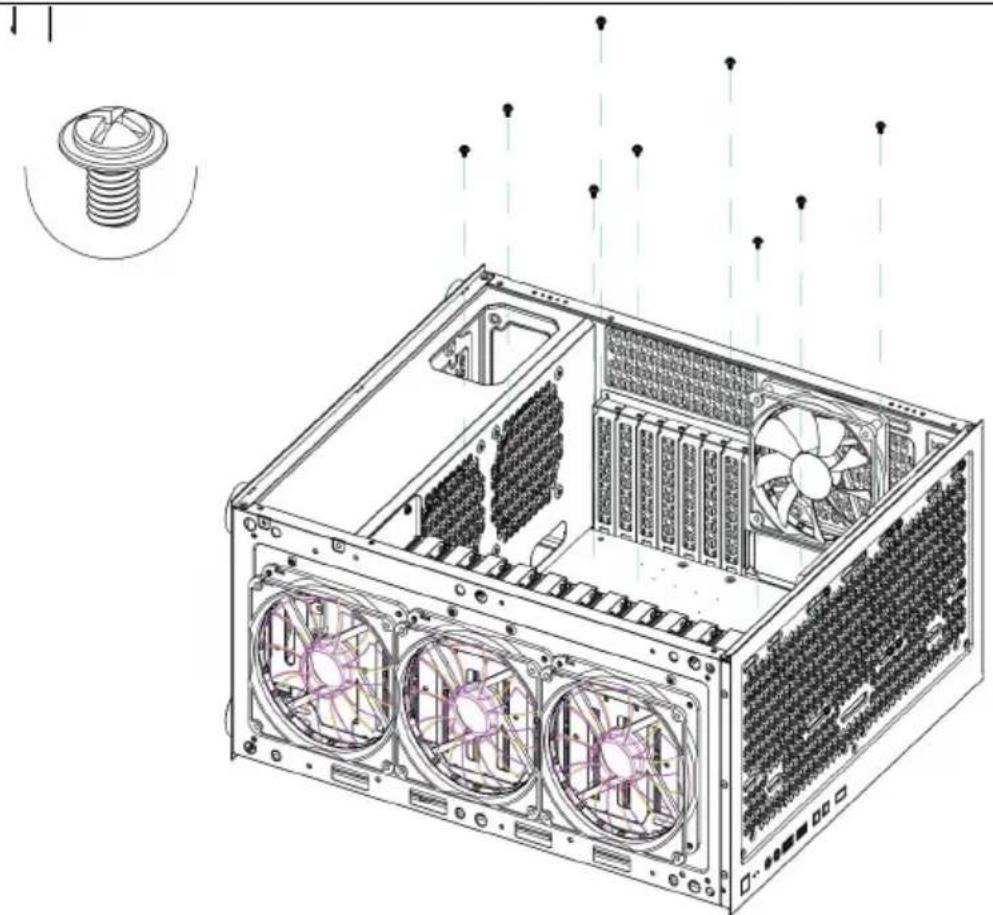

Instalacja płyty głównej

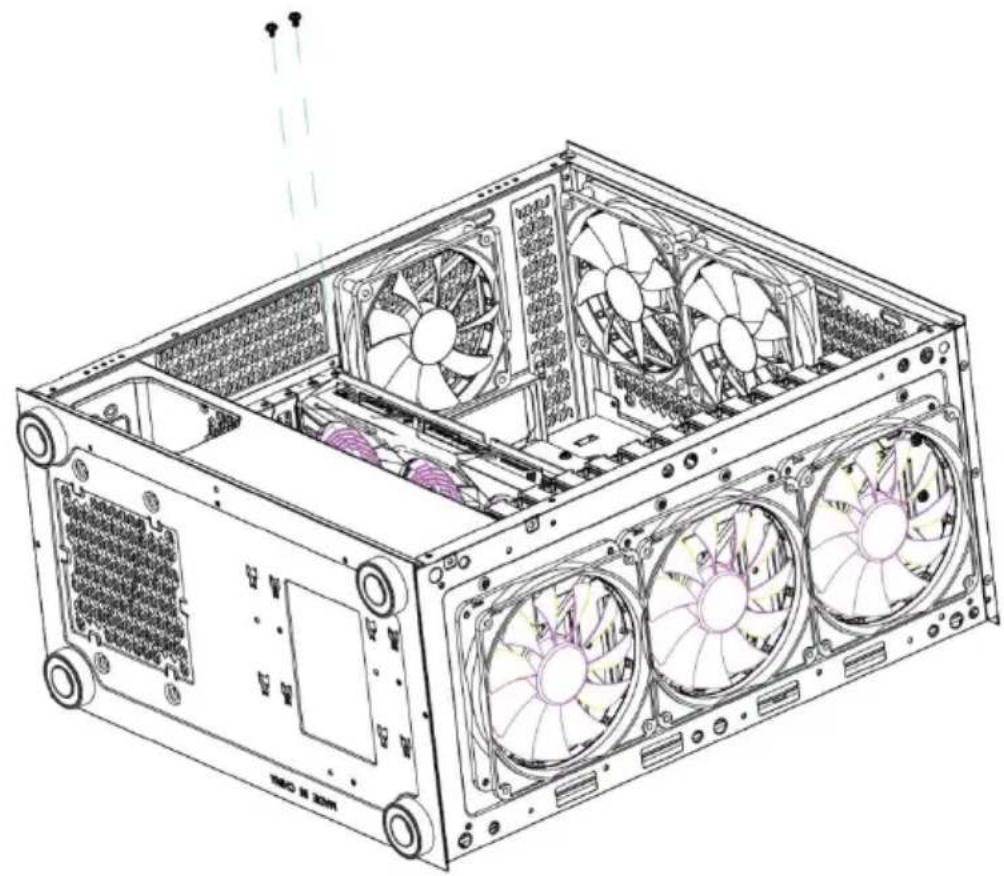

Instalowanie karty graficznej

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
