Producttype	PC-behuizing (midden tower)
Merk	Vevor
Model	230-14
Afmetingen (B x H x D)	210 x 460 x 420 mm
Gewicht	5,5 kg
Materiaal	SECC staal, zijpaneel van gehard glas
Moederbord vormfactor	ATX, Micro-ATX, Mini-ITX
Uitbreidingssleuven	7
Interne schijfposities	2 x 3,5" (HDD), 2 x 2,5" (SSD)
Voeding inbegrepen	Nee (compatibel met standaard ATX, niet inbegrepen)
Voeding positie	Onderaan, achterin gemonteerd
Voorgeïnstalleerde ventilatoren	Geen (plaatsen voor ventilatoren)
Ventilatorplaatsen voor	3 x 120 mm
Ventilatorplaatsen achter	1 x 120 mm
Ventilatorplaatsen boven	2 x 120 mm
Poorten voorpaneel	1 x USB 3.0, 2 x USB 2.0, HD Audio (microfoon/hoofdtelefoon)
Knoppen en indicatielampjes	Aan/uit, Reset, HDD LED, Aan/uit LED
Stoffilters	Voorpaneel en onderkant (verwijderbaar)
Garantie	Fabrieksgarantie (zie www.vevor.com/support)
Onderhoud	Reinig de filters regelmatig; gebruik een zachte, droge doek voor het glas
Algemene informatie	Voldoet aan de AEEA-richtlijn (2012/19/EG); recycling bij inzamelpunt

Veelgestelde vragen - 230-14 Vevor

Wat is het maximale moederbordformaat dat compatibel is?

De Vevor 230-14 behuizing accepteert moederborden in ATX, Micro-ATX en Mini-ITX-formaat. Het moederbord wordt op de plaat bevestigd met behulp van de meegeleverde afstandhouders.

Is de voeding inbegrepen in de behuizing?

Nee, de voeding wordt niet meegeleverd. U moet een standaard ATX-voeding kopen (niet inbegrepen). De behuizing heeft een plaats onderaan met een stoffilter.

Hoeveel ventilatoren kunnen er worden geïnstalleerd?

U kunt maximaal 6 ventilatoren van 120 mm installeren: 3 voor, 1 achter en 2 boven. Er zijn geen ventilatoren voorgeïnstalleerd.

Welke soorten harde schijven kan ik monteren?

De behuizing heeft twee plaatsen voor 3,5-inch schijven (HDD) en twee plaatsen voor 2,5-inch schijven (SSD). De bevestigingsschroeven worden meegeleverd.

Hoe reinig ik het gehard glazen paneel?

Gebruik een zachte, droge of licht vochtige doek om het glas af te vegen. Vermijd schurende reinigingsmiddelen die het oppervlak kunnen krassen.

Waar vind ik de gedetailleerde gebruikershandleiding?

De volledige handleiding is gratis te downloaden op notice-facile.com. U kunt ook de Vevor-website raadplegen voor aanvullende handleidingen.

Welke poorten zijn beschikbaar op het voorpaneel?

Het voorpaneel heeft een USB 3.0-poort, twee USB 2.0-poorten, een hoofdtelefoonaansluiting en een microfoonaansluiting (HD Audio), evenals de aan/uit- en resetknoppen.

Kan ik waterkoeling installeren?

Ja, de behuizing ondersteunt een radiator tot 360 mm aan de voorkant en 240 mm aan de bovenkant. Controleer de exacte afmetingen in de handleiding.

Hoe verwijder ik de zijpanelen?

Het rechterpaneel (metaal) wordt verwijderd door de handvijzen los te draaien; het linkerpaneel (glas) wordt verwijderd door het naar achteren te schuiven nadat de schroeven zijn verwijderd. Raadpleeg de secties E en F van de handleiding.

Is deze behuizing compatibel met een lange grafische kaart?

Ja, de binnenruimte maakt installatie mogelijk van grafische kaarten tot 340 mm lengte, afhankelijk van de plaatsing van de schijfkooien.

GEBRUIKSAANWIJZING 230-14 Vevor

(De afbeelding is alleen ter referentie, kijk naar het daadwerkelijke of

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn .

Waarschuwing: om het risico op letsel te verkleinen, mo gebruiker de gebruiksaanwijzing zorgvuldig lezen.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit ge voor het product en alle accessoires die met dit symbo gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronisch apparaten.

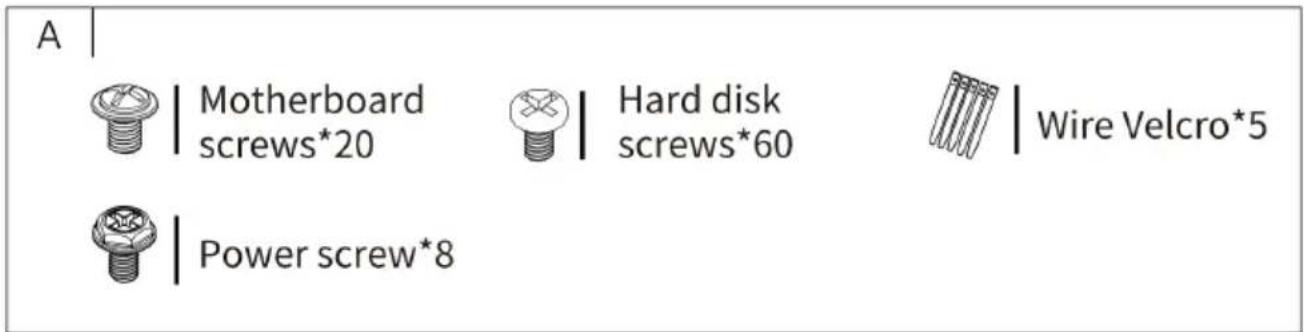

A: Accessoirepakket

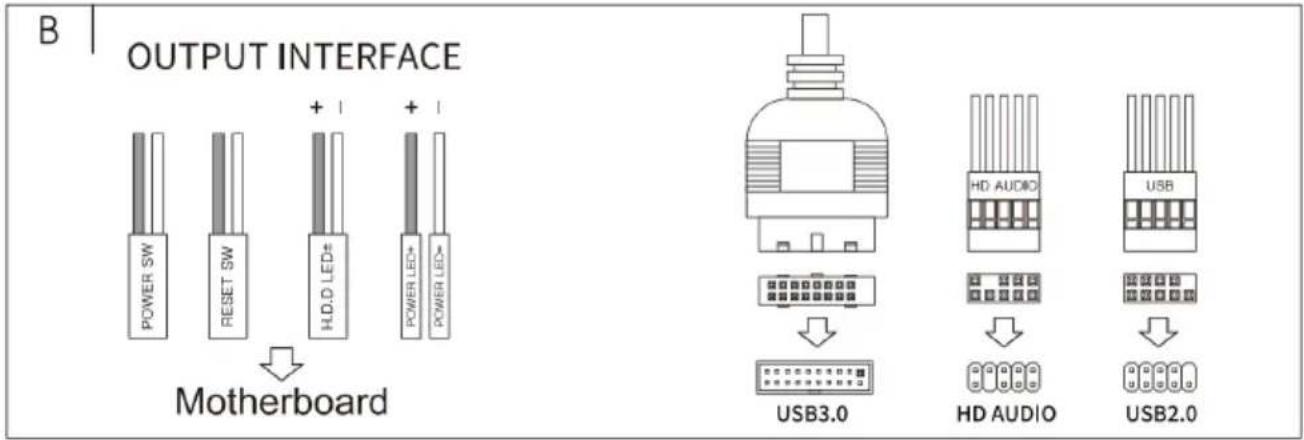

B: Draadinterface
C: I / O -interface

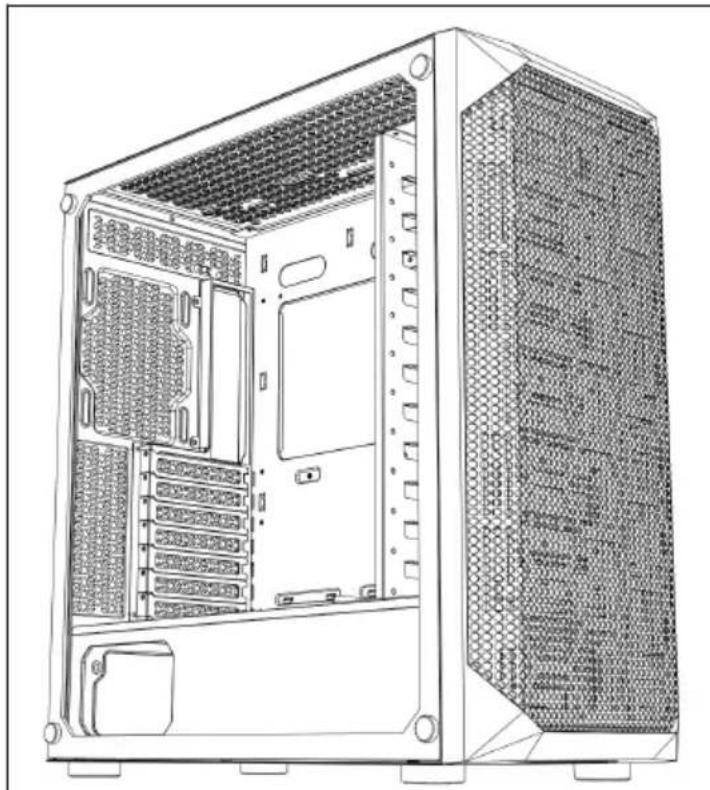

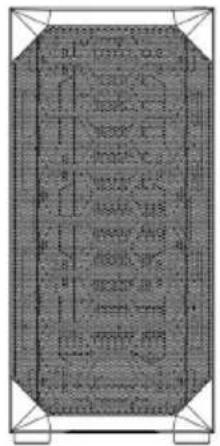

D: Volledig zicht
E: Demontage rechterpaneel
F: Demontage linker-/voorpaneel
G: Demontage van het harde schijfrek

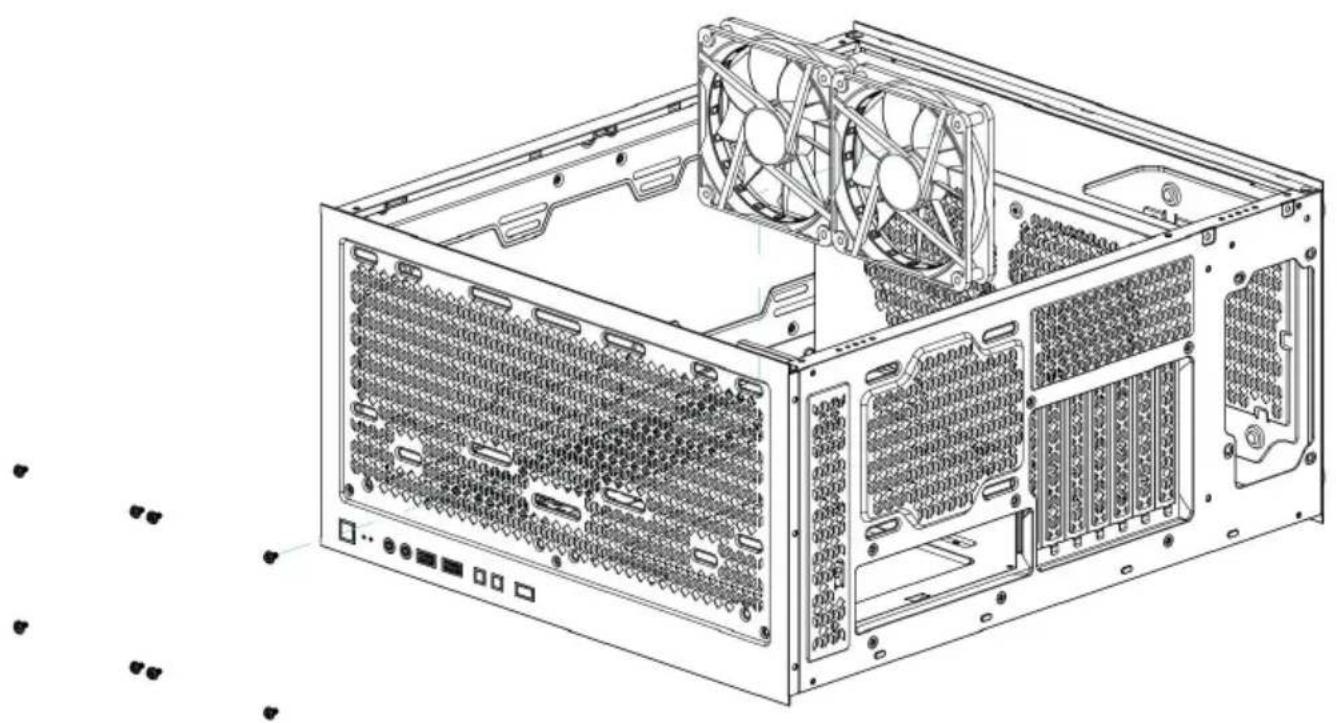

H: Bovenste ventilatorinstallatie
ik: Installatie van een achterventilator
J: Installatie van de frontpaneelventilator
K: Stroom installatie
L: Installatie van de harde schi
M: Installatie van harde schijfrek
N: Moederbordinstallatie
O : Installatie grafische kaart

D

Open de rechter ijzeren plaat

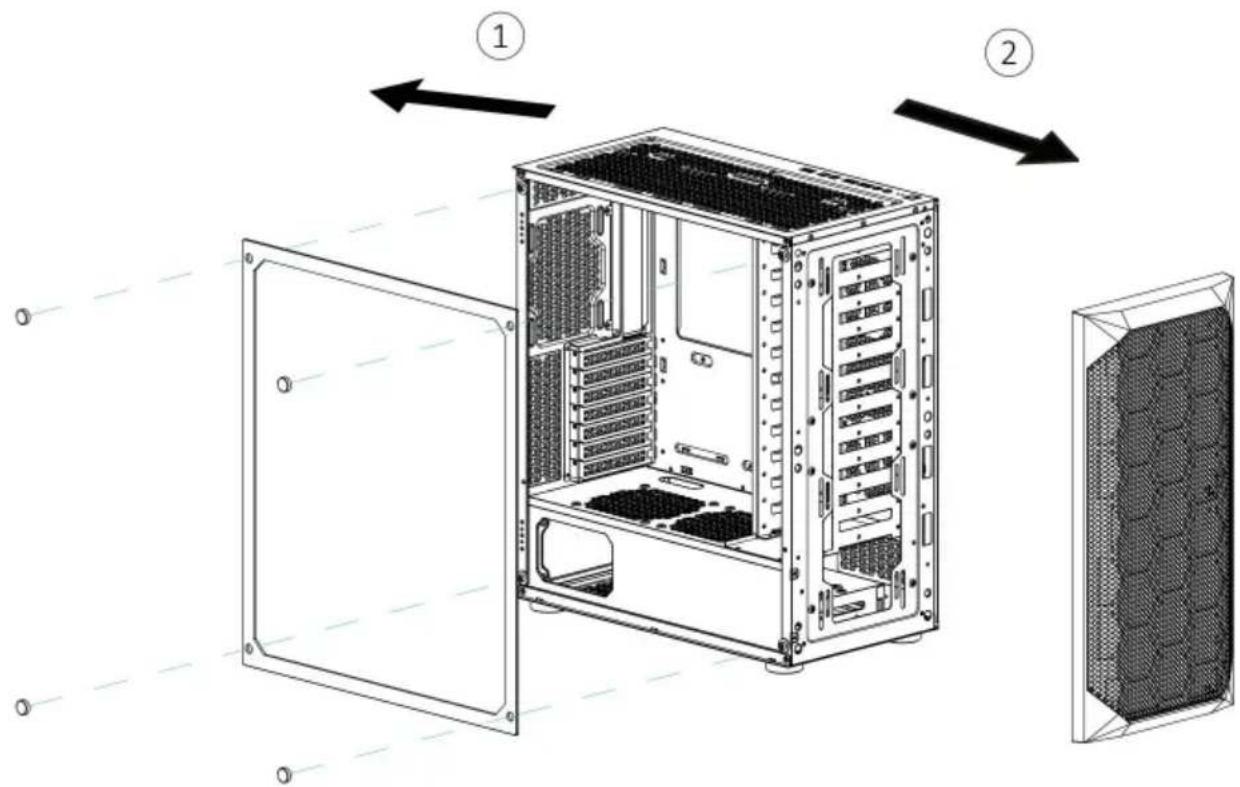

Open de linker glasplaat, verwijder de voorplaat

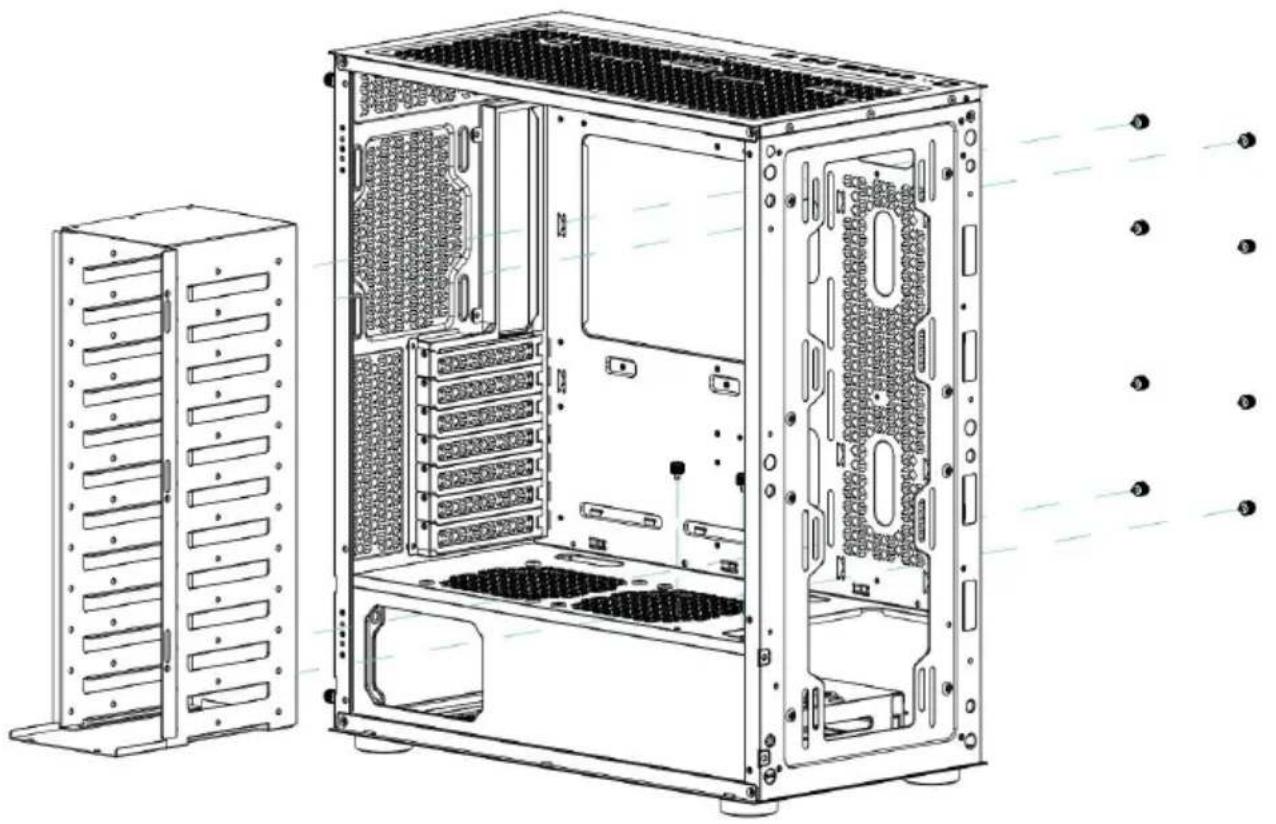

Demontage van het harde schijfrek

SSD- en HDD-harde schijven installeren

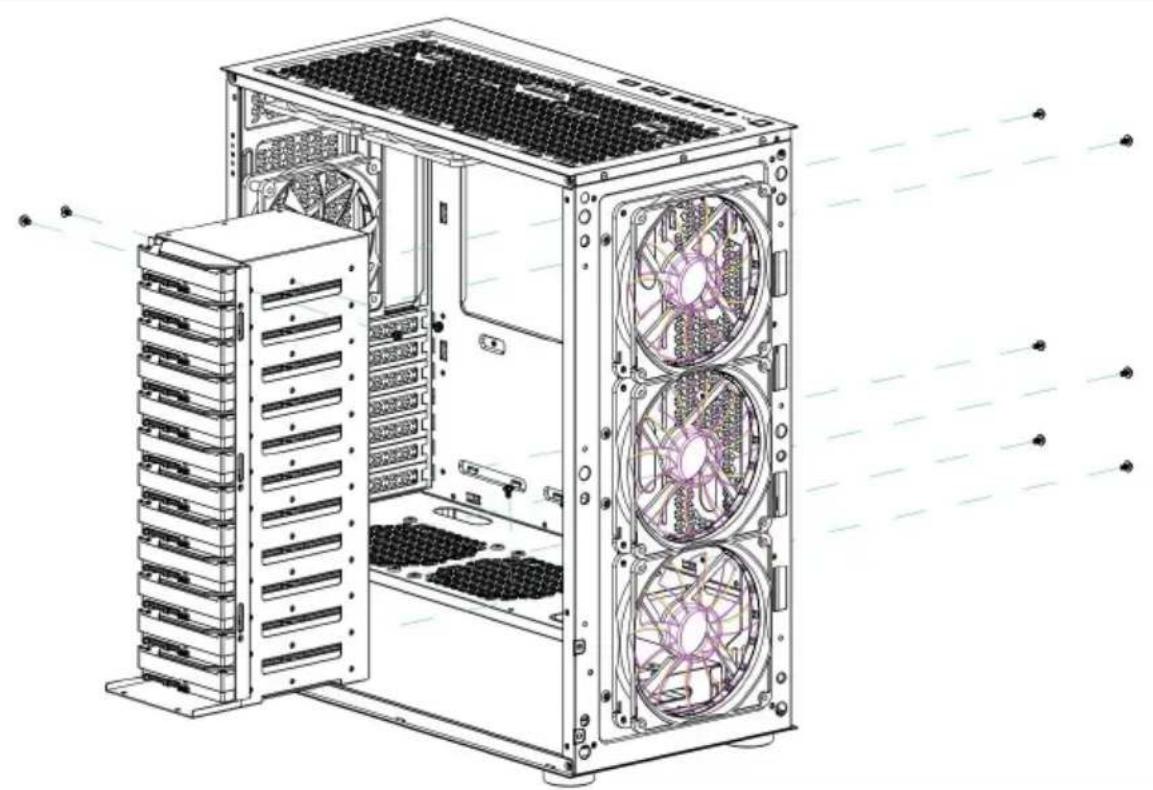

Harde schijven installeren

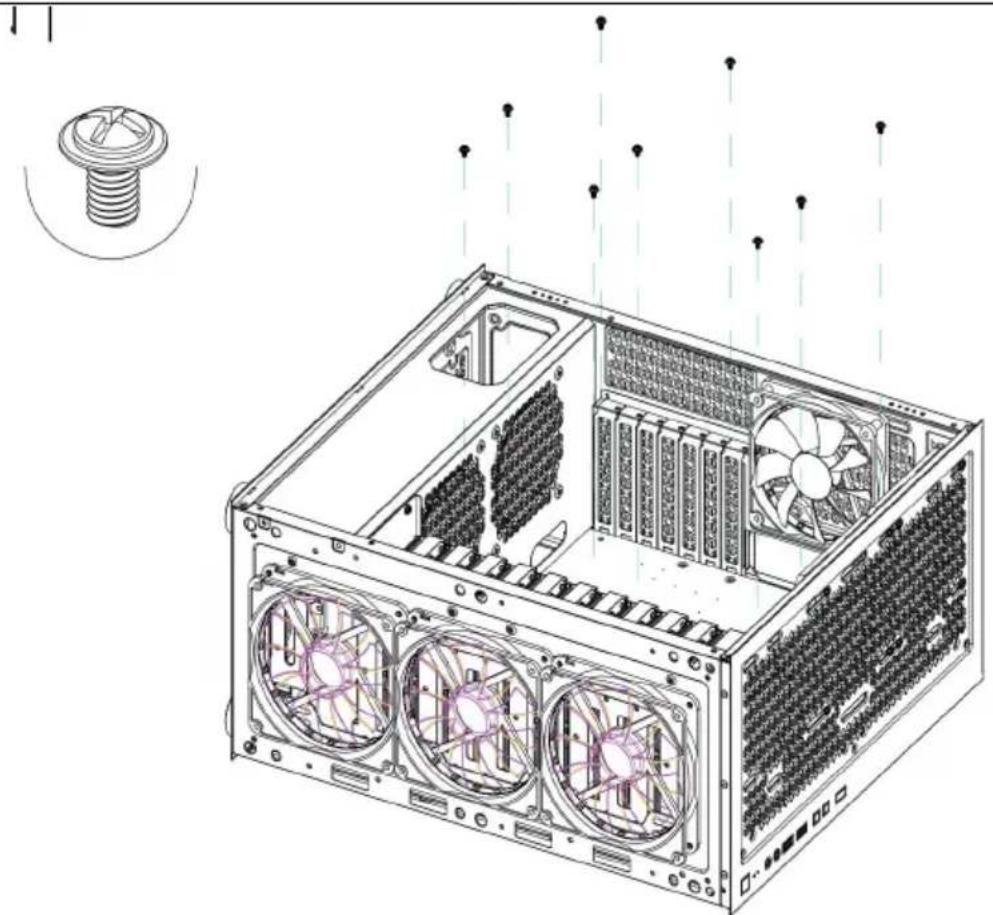

Het moederbord installeren

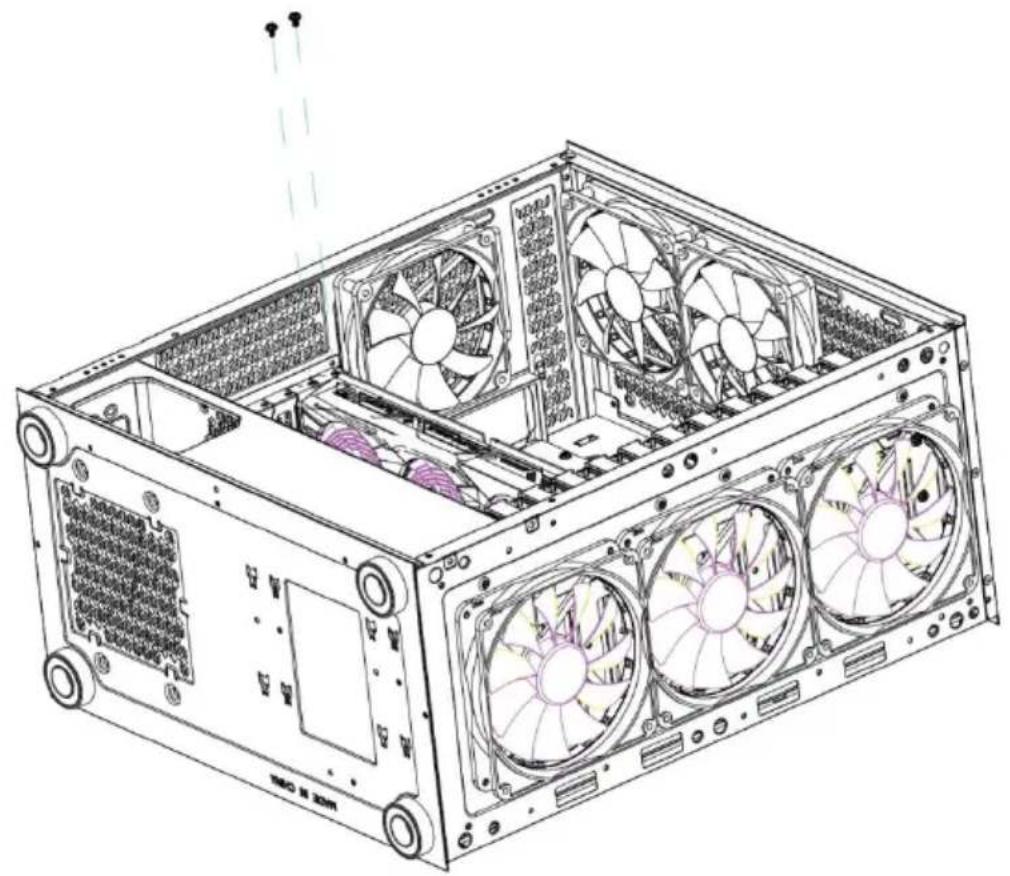

Een grafische kaart installeren
