Producttype	Computerbehuizing (PC-behuizing)
Merk	Vevor
Model	215ATX
Vormfactor	Mid-tower
Moederbordcompatibiliteit	ATX, Micro-ATX, Mini-ITX
Afmetingen (L x H x D)	210 x 460 x 420 mm
Gewicht	5,5 kg
Materiaal	SECC-staal, zijpaneel van gehard glas
Hardeschijfposities	2 x 3,5 inch (HDD), 2 x 2,5 inch (SSD)
Externe drive bays	1 x 5,25 inch (optioneel)
Ventilatorposities	Voor: 3 x 120 mm, Achter: 1 x 120 mm, Boven: 2 x 120 mm
Ondersteuning vloeistofkoeling	Voor: 240 mm of 360 mm, Boven: 240 mm
Voeding	Niet inbegrepen (compatibel met standaard ATX, maximale lengte 200 mm)
Voorpaneelaansluitingen	USB 3.0 x 2, USB Type-C x 1, HD Audio, Power/Reset-knoppen, LED
Aantal uitbreidingssleuven	7 PCI-sleuven (herbruikbaar)
CPU-uitsparing	165 mm (luchtkoeler)
Grafische kaart uitsparing	330 mm
Inhoud van de verpakking	Schroeven (moederbord, voeding, harde schijf), kabelbinders, afstandhouders, handleiding
Onderhoud en reiniging	Regelmatig stof verwijderen met een zachte doek. Vermijd oplosmiddelen. Reinig de luchtfilters.
Veiligheid	Paneel van gehard glas is kwetsbaar. Vermijd schokken. Volg de montage-instructies.
Onderdelen en repareerbaarheid	Standaardschroeven beschikbaar. Panelen en filters vervangbaar. Fabrikant: Shanghaiuxinmuyeyouxiangonsi.
Algemene informatie	Geproduceerd in China. Geïmporteerd door Vevor. Conform aan de Richtlijn Afgedankte Elektrische en Elektronische Apparatuur (AEEA) 2012/19/EG.

Veelgestelde vragen - 215ATX Vevor

Welke moederborden zijn compatibel met de Vevor 215ATX behuizing?

De behuizing ondersteunt de formaten ATX, Micro-ATX en Mini-ITX. Controleer of de montagegaten overeenkomen met de standaardindeling.

Welk type voeding is nodig?

Een standaard ATX-voeding is vereist. De maximale lengte mag niet meer zijn dan 200 mm voor een gemakkelijke installatie.

Hoeveel ventilatoren kan ik installeren?

U kunt maximaal 6 ventilatoren van 120 mm installeren: 3 aan de voorkant, 2 aan de bovenkant en 1 aan de achterkant. Er zijn ook plaatsen voor radiatoren van vloeistofkoeling.

Is het paneel van gehard glas sterk?

Gehard glas is stevig, maar kan breken bij een harde klap. Ga er voorzichtig mee om bij demontage en reiniging.

Hoe reinig ik de stoffilters?

De filters kunnen eenvoudig worden verwijderd. Was ze met lauw zeepwater, droog ze volledig voordat u ze terugplaatst. Gebruik geen schurende middelen.

Wat is de maximale lengte van de grafische kaart?

De behuizing accepteert grafische kaarten tot 330 mm lengte zonder ruimteproblemen.

Kan ik een hoge CPU-koeler installeren?

Ja, de maximaal toegestane hoogte voor de CPU-koeler is 165 mm.

Wordt de behuizing met ventilatoren geleverd?

Nee, er zijn geen ventilatoren inbegrepen. Deze moeten apart worden aangeschaft. De behuizing is ontworpen voor ventilatoren van 120 mm.

Hoe installeer ik een SSD of HDD?

Harde schijven van 3,5 inch (HDD) worden in de onderste houder bevestigd. SSD's van 2,5 inch kunnen op het moederbordplateau of in speciale sleuven worden gemonteerd. Gebruik de meegeleverde schroeven.

Waar vind ik de gedetailleerde gebruikershandleiding?

De handleiding is gratis te downloaden als PDF op de website notice-facile.com of rechtstreeks bij de fabrikant Vevor.

GEBRUIKSAANWIJZING 215ATX Vevor

(De afbeelding is alleen ter referentie, kijk naar het daadwerkelijke product)

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing: om het risico op letsel te verkleinen, mo gebruiker de gezruiksaanwijzing zorgvuldig lezen.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie geschaden afvalinzameling vereist. Dit ge voor het product en alle accessoires die met dit symbo gemarkeerd. Producten die als zodanig+zijn gemarkeerd, mogen Niet met het normale huishoudelijk afval worden weggegooid, maar要去en worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronisch apparaten.

A: Accessoirepakket B: Draadinterface C: I /0-interface D: Volledig zich E: Demontage rechterpaneel F: Demontage linkerpaneel G: Demontage van het voorpane H: Bovenste ventilatorinstallatie ik: Installatie van een achterventilator J: Installatie van de ventilator aa de voorkant van het moederbord K: Ventilatormontage bovenop het voedingscompartment L: Bovenste watergekoelde rij-installatie M: Stroom installation N: Installatie van de harde sch O: Moederbord installation P: Installatie grafische kaart

A

Moederbordschroeven*12

Koperen pilaar*3

Draadklittenband*5

Voedingsschroeven*8

Hardeschijvenschroeven*12

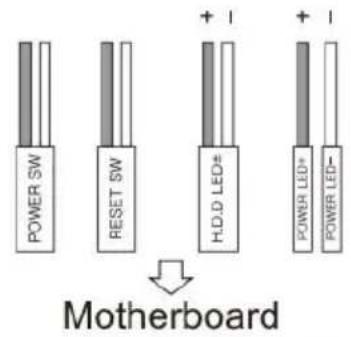

UITGANGINTERFACE

B

C VOEDING

HD AUDIO

USB3.0

Type-C

CUE-LICHT

RESET

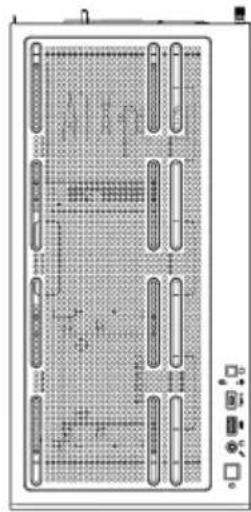

VOORPANEEL

LINKERZIJDE

BOVENKANT

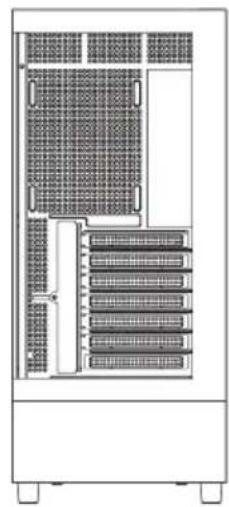

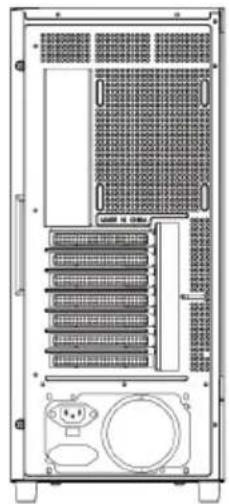

ACHTERKANT

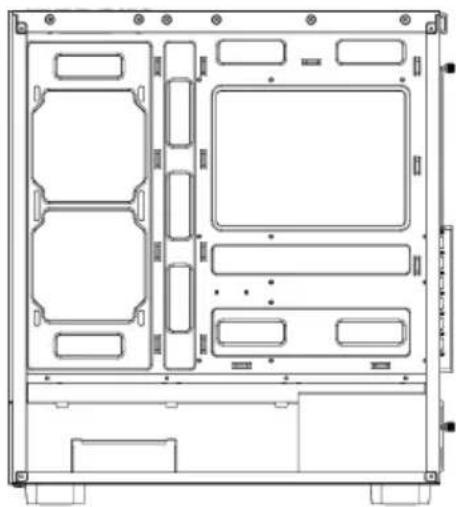

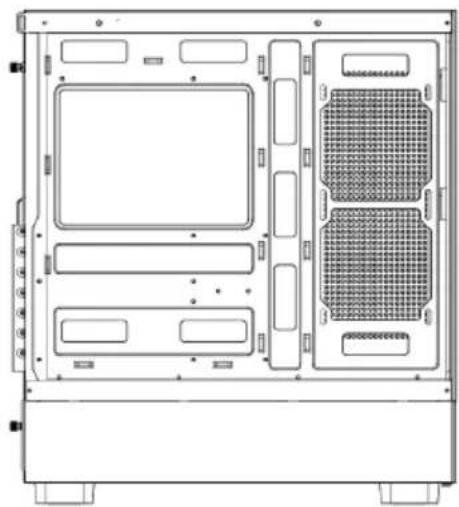

RECHTERZIJDE

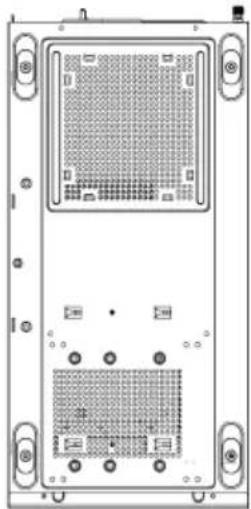

ONDERKANT

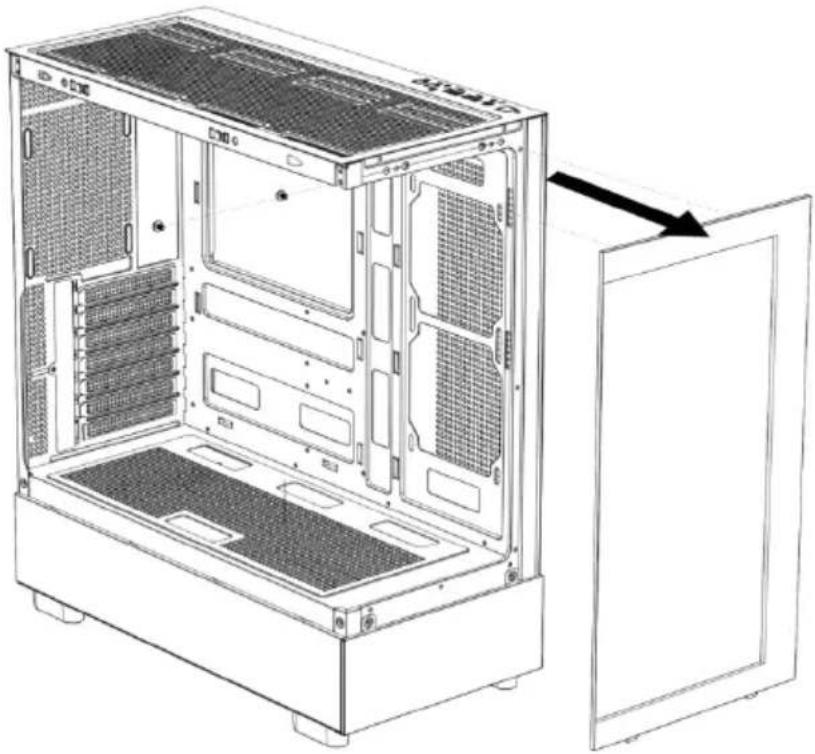

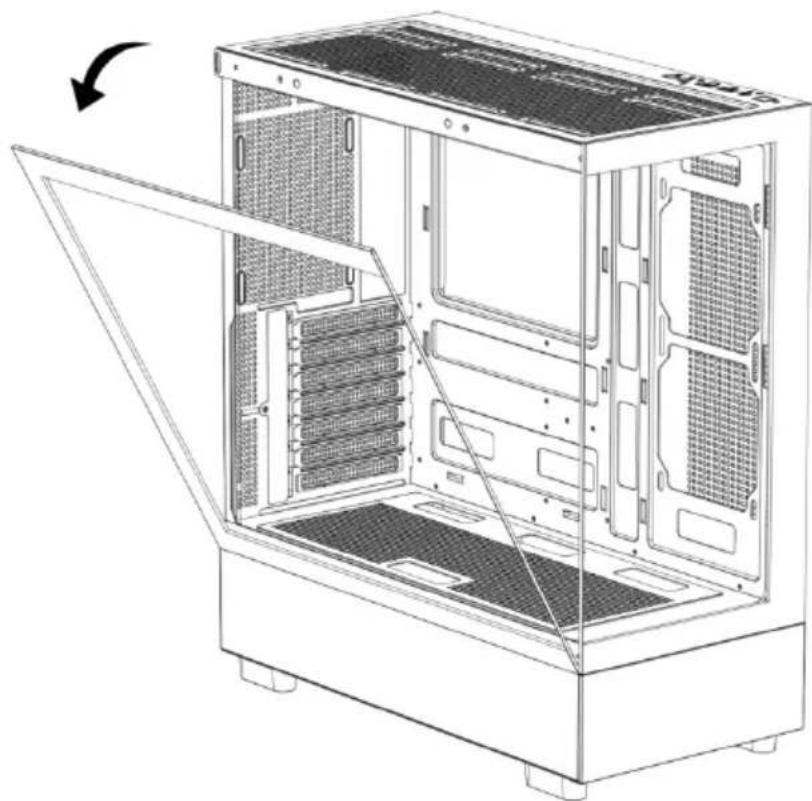

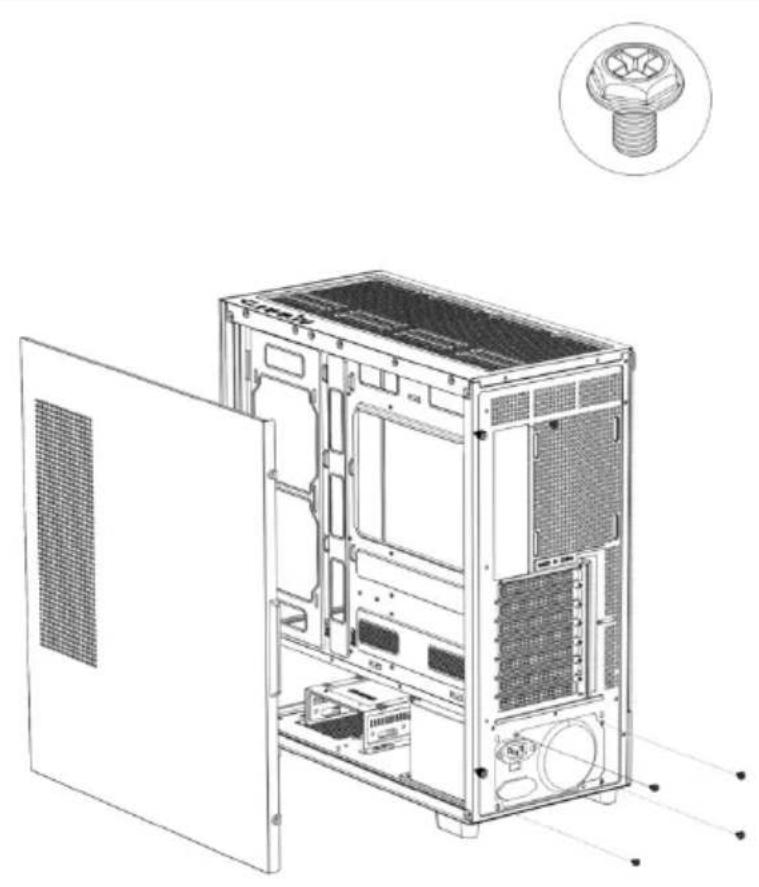

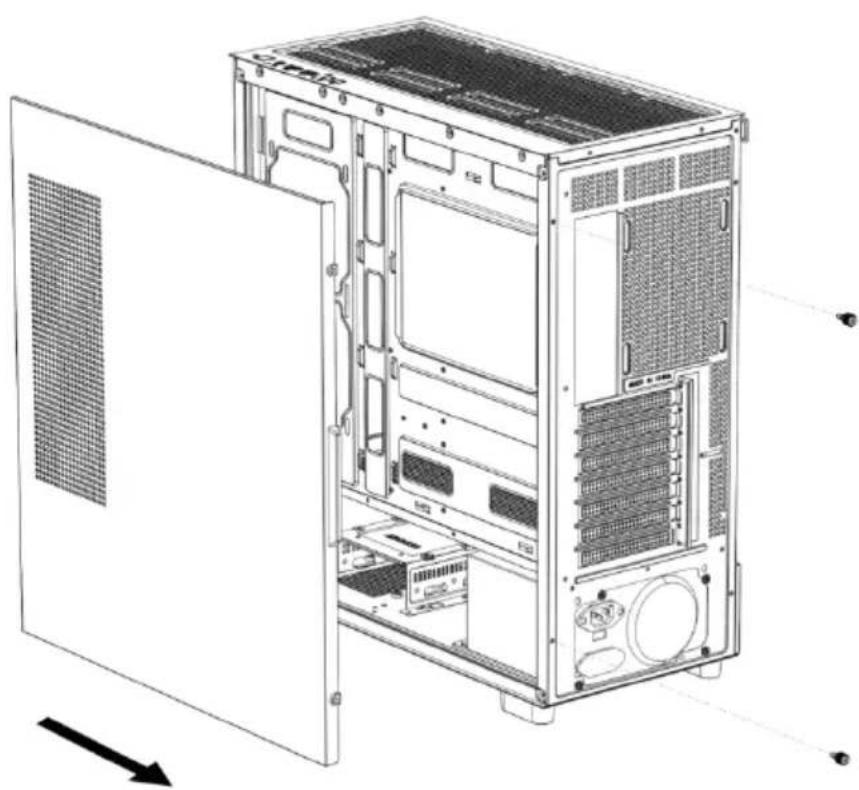

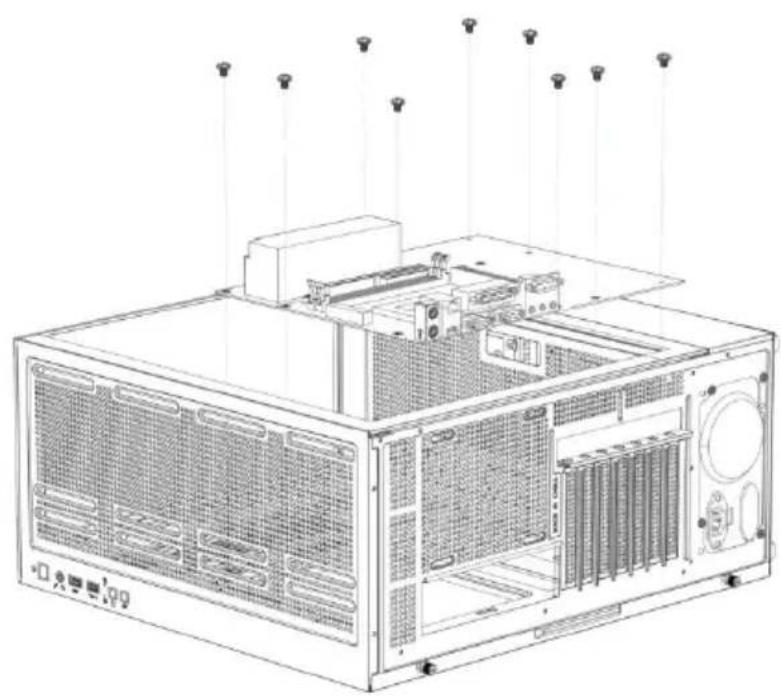

Open het rechter zijpaneel. Open het linker glaspaneel.

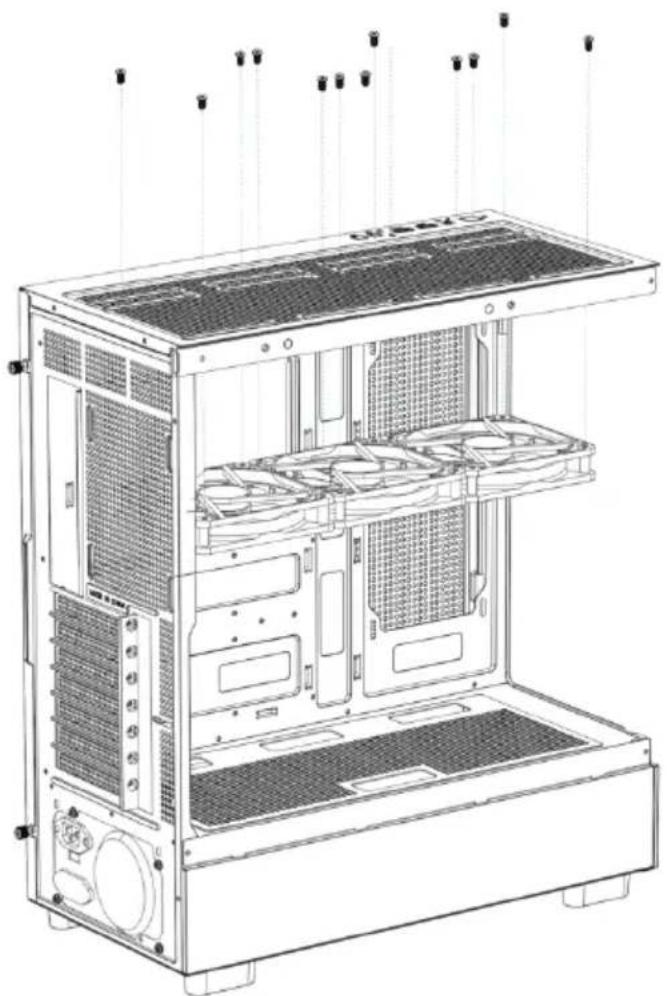

Open het voorpaneel. Installeer de bovenste ventilator.

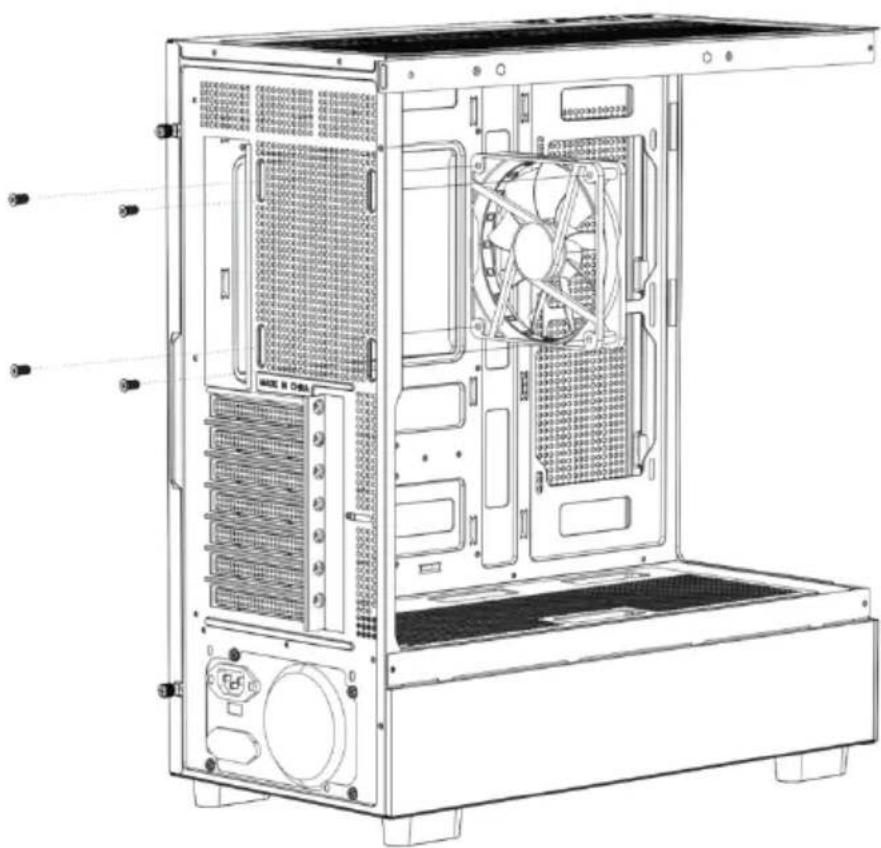

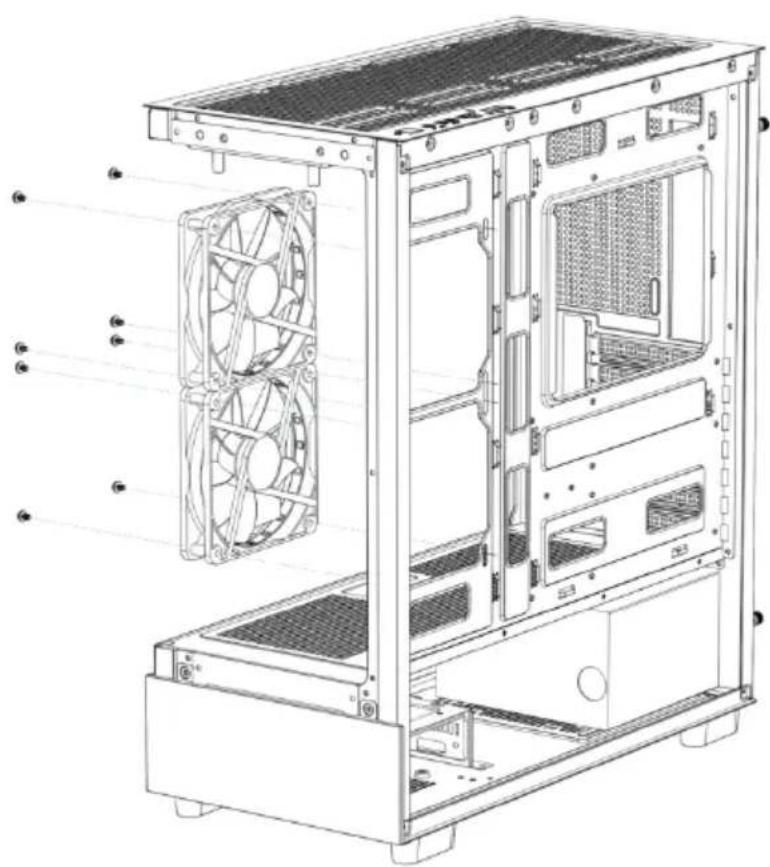

Installeer de achterste ventilator. Installeer de frontventilator van het moederbord.

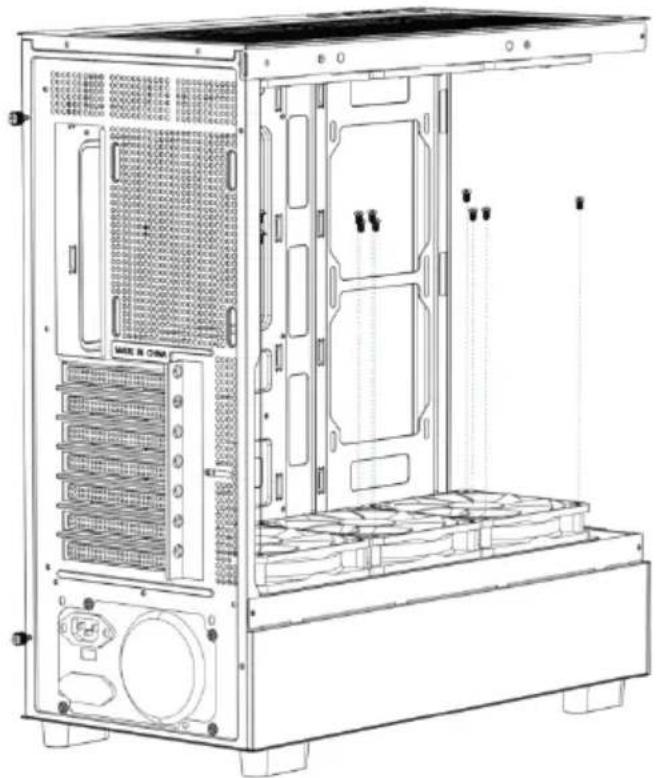

Installeer de bovenste ventilator van het voedingscompartiment.

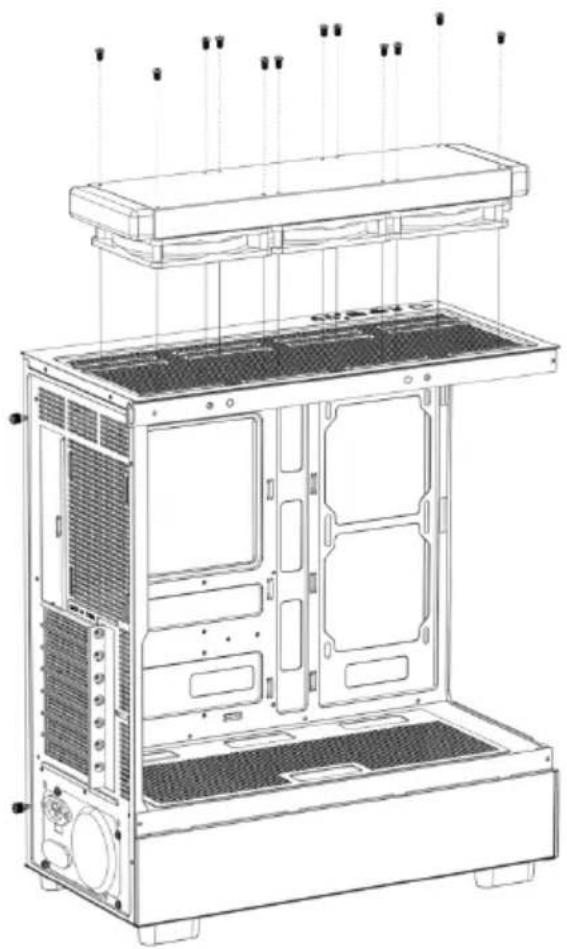

Installeer indien nodig een waterkoelingsafvoer bovenop de behuizing.

Installeer de voeding.

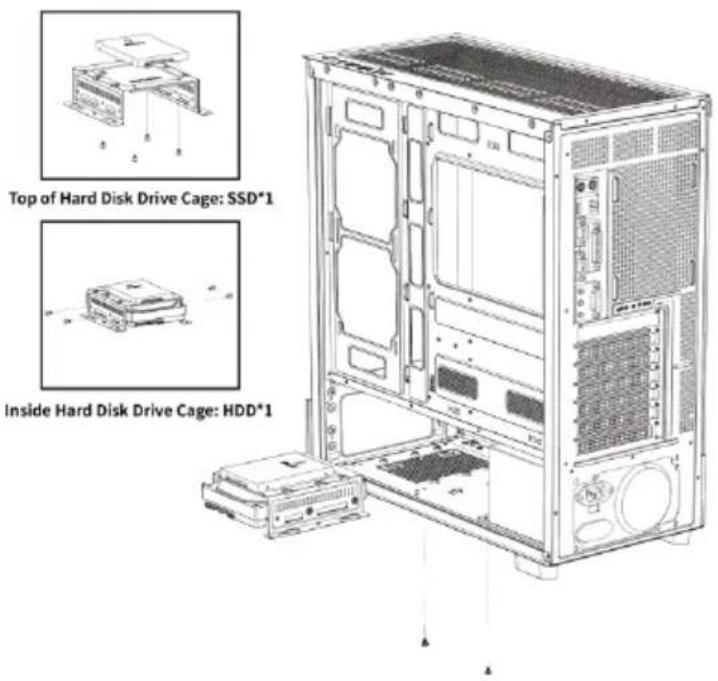

Installeer SSD- en HDD-harde schijven.

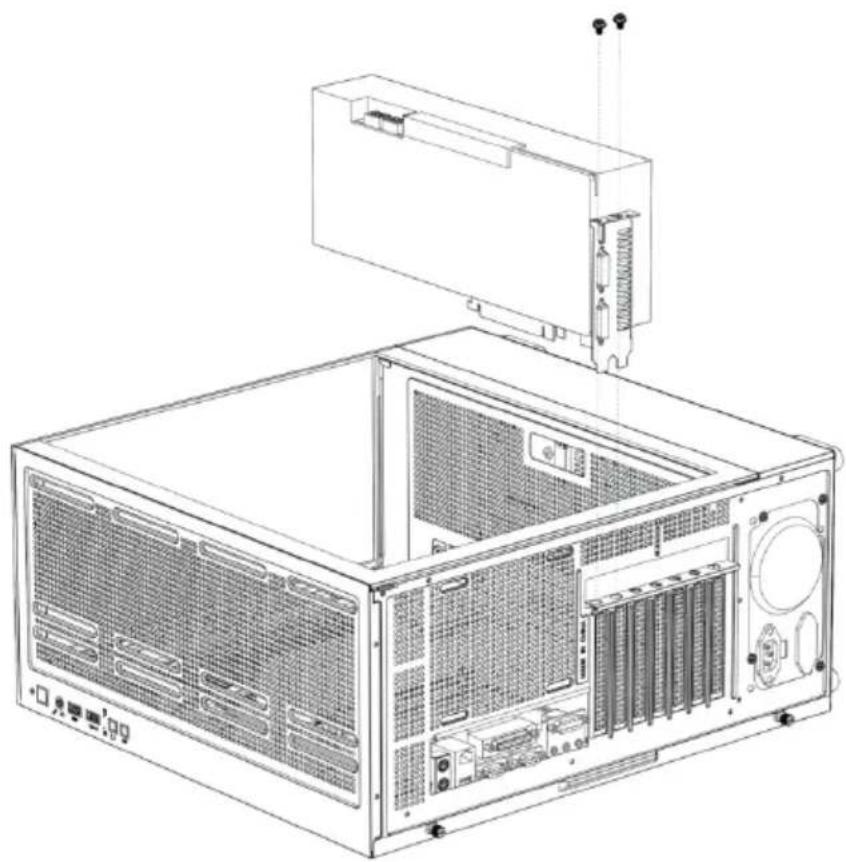

Installeer het moederbord. Installeer een grafische kaart.
