215ATX - Unite Centrale Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier d'unité centrale (boîtier PC)
Marque	Vevor
Modèle	215ATX
Facteur de forme	Moyen tour (Mid-Tower)
Compatibilité carte mère	ATX, Micro-ATX, Mini-ITX
Dimensions (L x H x P)	210 x 460 x 420 mm
Poids	5,5 kg
Matériau	Acier SECC, panneau latéral en verre trempé
Emplacements disques durs	2 x 3,5 pouces (HDD), 2 x 2,5 pouces (SSD)
Baies de lecteurs externes	1 x 5,25 pouces (optionnel)
Emplacements ventilateurs	Avant : 3 x 120 mm, Arrière : 1 x 120 mm, Dessus : 2 x 120 mm
Support refroidissement liquide	Avant : 240 mm ou 360 mm, Dessus : 240 mm
Alimentation	Non incluse (compatible ATX standard, longueur max 200 mm)
Connecteurs panneau avant	USB 3.0 x 2, USB Type-C x 1, HD Audio, boutons Power/Reset, LED
Nombre d'emplacements d'extension	7 slots PCI (réutilisables)
Dégagement CPU	165 mm (refroidisseur d'air)
Dégagement carte graphique	330 mm
Contenu de l'emballage	Vis (carte mère, alim, disque dur), serre-câbles, entretoises, manuel
Entretien et nettoyage	Dépoussiérage régulier avec un chiffon doux. Éviter les solvants. Nettoyer les filtres à air.
Sécurité	Panneau en verre trempé fragile. Éviter les chocs. Respecter les instructions de montage.
Pièces détachées et réparabilité	Vis standard disponibles. Panneaux et filtres remplaçables. Fabricant : Shanghaiuxinmuyeyouxiangonsi.
Informations générales	Fabriqué en Chine. Importé par Vevor. Conforme à la directive DEEE 2012/19/CE.

FOIRE AUX QUESTIONS - 215ATX Vevor

Quelles cartes mères sont compatibles avec le boîtier Vevor 215ATX ?

Le boîtier supporte les formats ATX, Micro-ATX et Mini-ITX. Vérifiez que les trous de montage correspondent à la disposition standard.

Quel type d'alimentation est nécessaire ?

Une alimentation ATX standard est requise. Sa longueur maximale ne doit pas dépasser 200 mm pour un montage facile.

Combien de ventilateurs puis-je installer ?

Vous pouvez installer jusqu'à 6 ventilateurs de 120 mm : 3 à l'avant, 2 sur le dessus et 1 à l'arrière. Des emplacements pour radiateurs de refroidissement liquide sont également prévus.

Le panneau en verre trempé est-il résistant ?

Le verre trempé est solide mais peut se briser en cas de choc violent. Manipulez-le avec précaution lors du démontage et du nettoyage.

Comment nettoyer les filtres à poussière ?

Les filtres se retirent facilement. Lavez-les à l'eau tiède savonneuse, séchez-les complètement avant de les remettre en place. Ne pas utiliser de produits abrasifs.

Quelle est la longueur maximale de la carte graphique ?

Le boîtier accepte les cartes graphiques jusqu'à 330 mm de long sans problème de dégagement.

Puis-je installer un refroidisseur de CPU haut ?

Oui, la hauteur maximale autorisée pour le refroidisseur de CPU est de 165 mm.

Le boîtier est-il livré avec des ventilateurs ?

Non, aucun ventilateur n'est inclus. Ils doivent être achetés séparément. Le boîtier est conçu pour accueillir des ventilateurs de 120 mm.

Comment installer un disque dur SSD ou HDD ?

Les disques durs de 3,5 pouces (HDD) se fixent dans le support inférieur. Les SSD de 2,5 pouces peuvent être montés sur le plateau de la carte mère ou dans des emplacements dédiés. Utilisez les vis fournies.

Où puis-je trouver le manuel d'utilisation détaillé ?

Le manuel est disponible gratuitement en téléchargement au format PDF sur le site notice-facile.com ou directement auprès du fabricant Vevor.

MODE D'EMPLOI 215ATX Vevor

(L' image est à titre indicatif uniquement, veuillez vous référer à l'objet

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégradu manuel avant utilisation. VEVOR se réserve le droit d'interpréterclairement ce manuel d'utilisation. L'apparence du produit dépend duproduit que vous avez reçu. Veuillez nous excuser pour les évientuillmises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'util doit dire attentivement le manuel d'instructions.

Ce produit est soumis aux dispositions de la directive française 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet collecte sélective dans l'Union française. Ceci s'applique produit et à tous les accessoires marqués de ce symbole produits ainsi marqués ne doivent pas être jetés avec ordures menagères, mais doivent être déposés dans un de collecte pour le recyclage des appareils électriques et électroniques.

A:Packd'accessoires
B : Interface filaire

Interface C: E /S

D:Vuecomplete

E : Démontage du panneau dro
F : Démontage du panneau gau
G : Demontage du panneau ava
H : Installation du ventilateur supérieur

I: Installation du ventilateur arri
J: Installation du ventilateur av de la carte mère
K: Support de ventilateur sur le dessus du compartment d'alimentation
L : Installation de la rangée supérieure refroidie par eau
M : Pouvoir installation
N : Installation du disque dur
O : Installation de la carte mère
P : Installation de la carte grap

A

Motherboard screws*12

Copper pillar*3

Wire Velcro*5

Power screw*8

Hard disk screws* 12

OUTPUT INTERFACE

B

C
POWER

HD AUDIO

USB3.0

Type-C

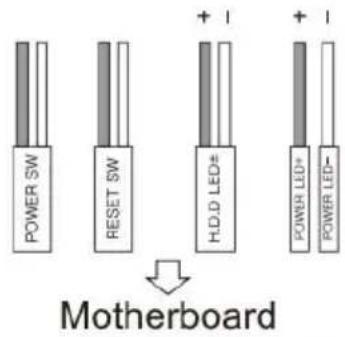

CUE LIGHT

RESET

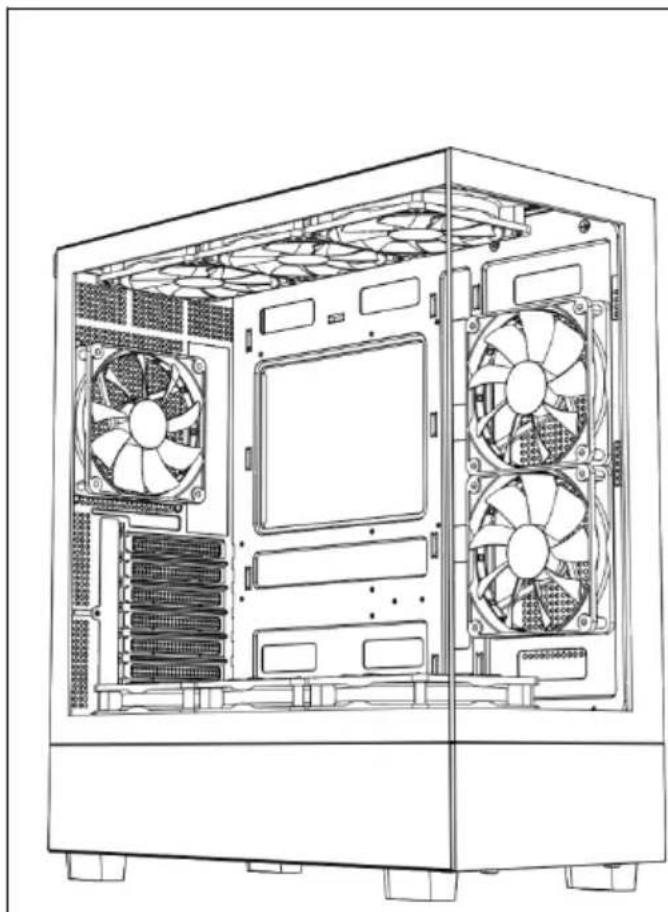

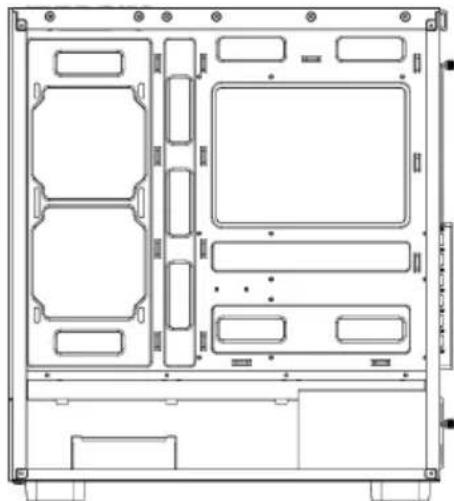

D

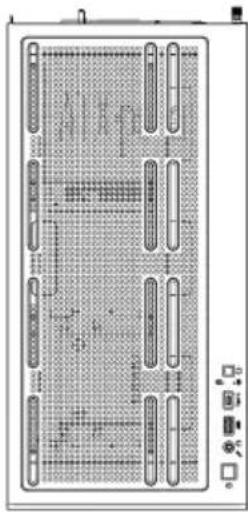

FRONT PANEL

LEFT SIDE

TOP

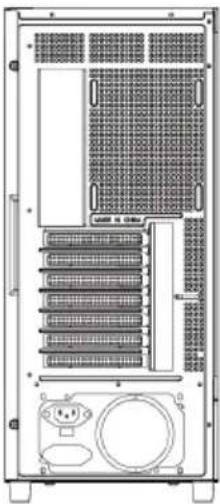

BACK

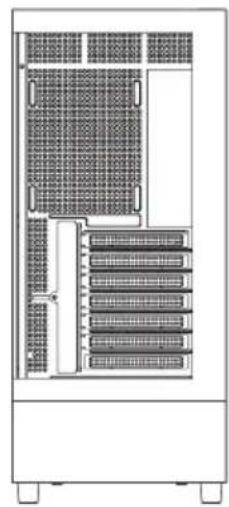

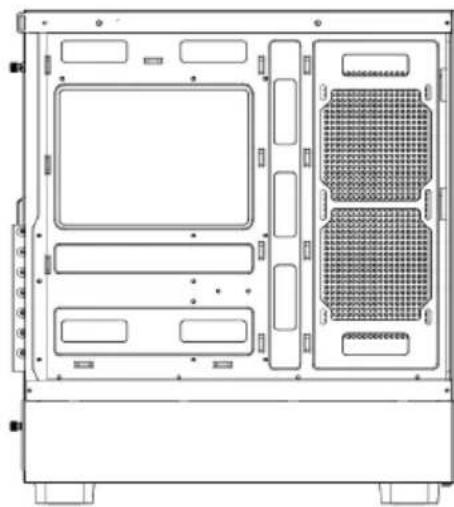

RIGHT SIDE

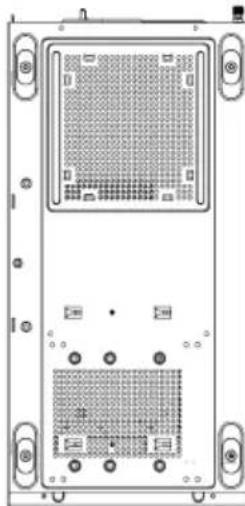

BOTTOM

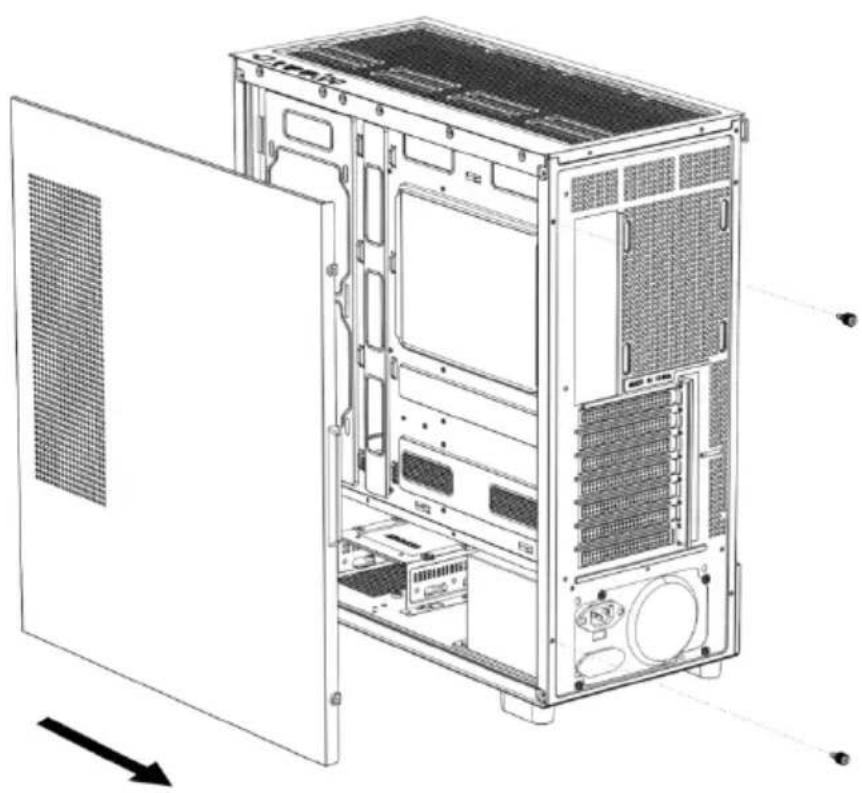

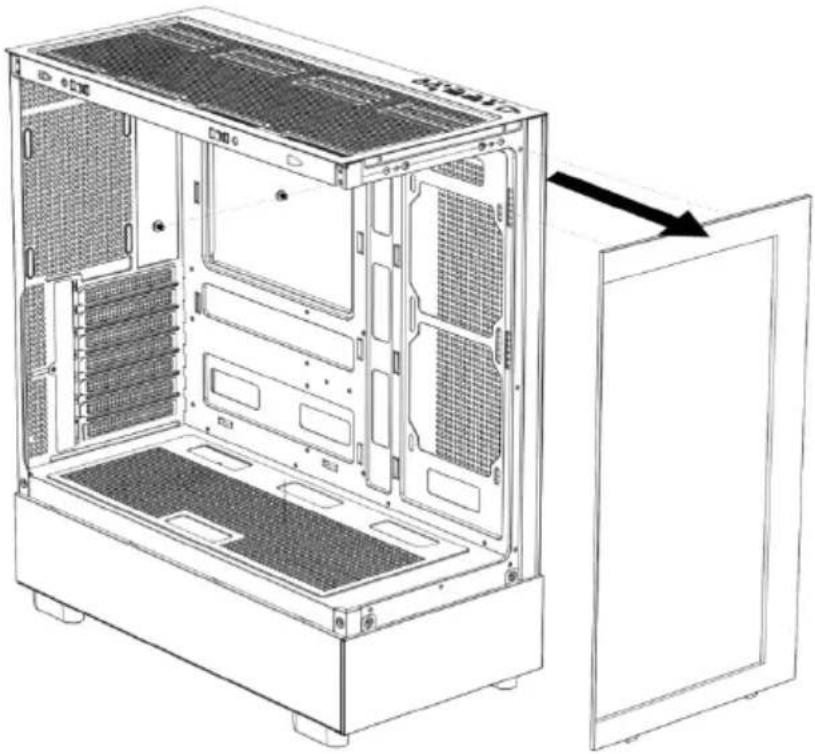

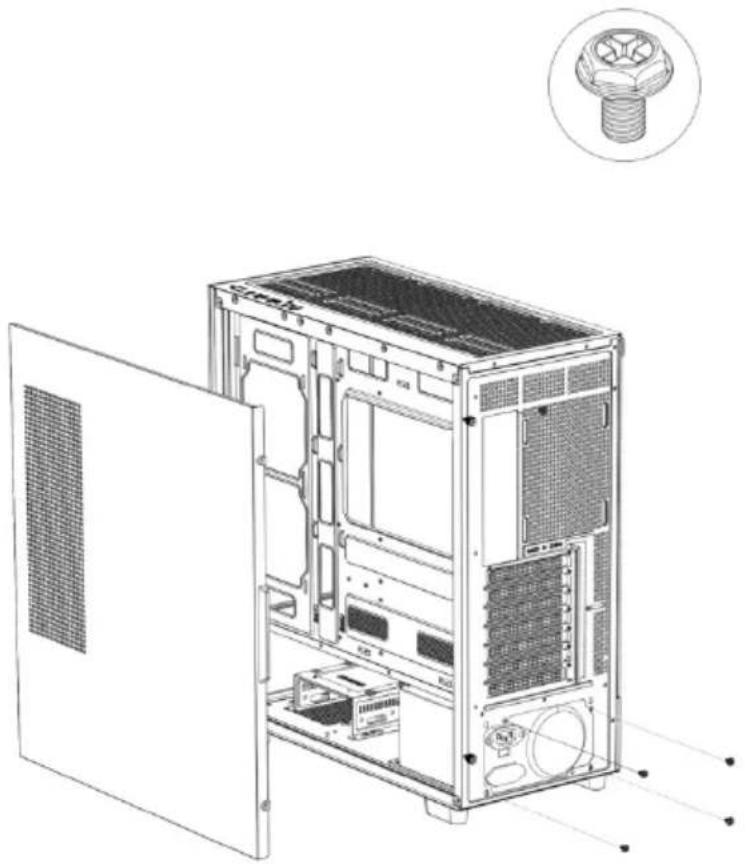

Ouvrez le panneau létal croit

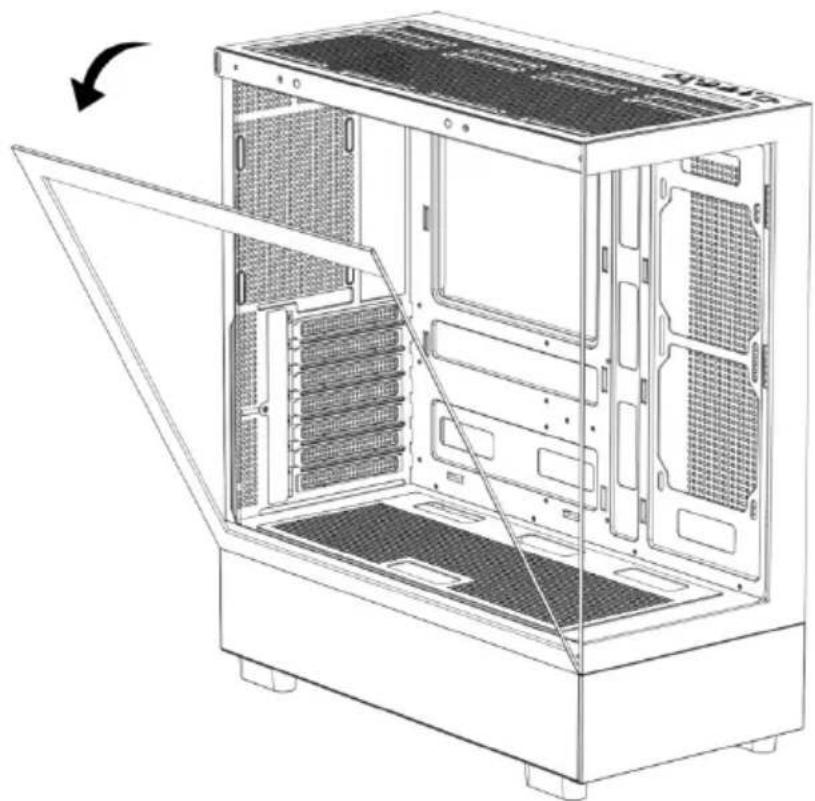

Ouvrez le panneau de verre gauche

Ouvrir le panneau avant

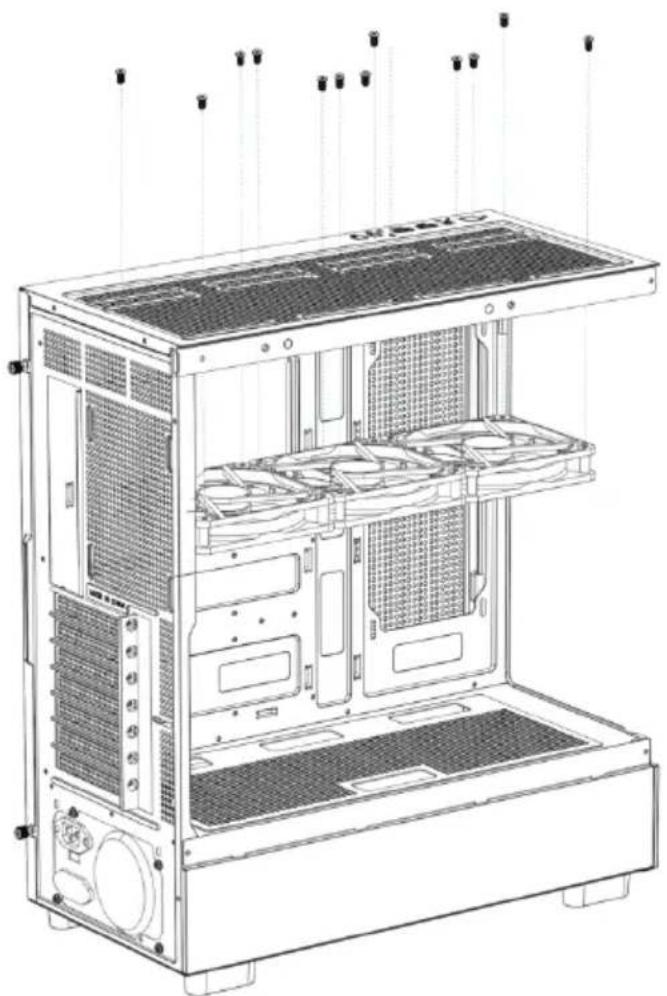

Installation du ventilateur supérieur

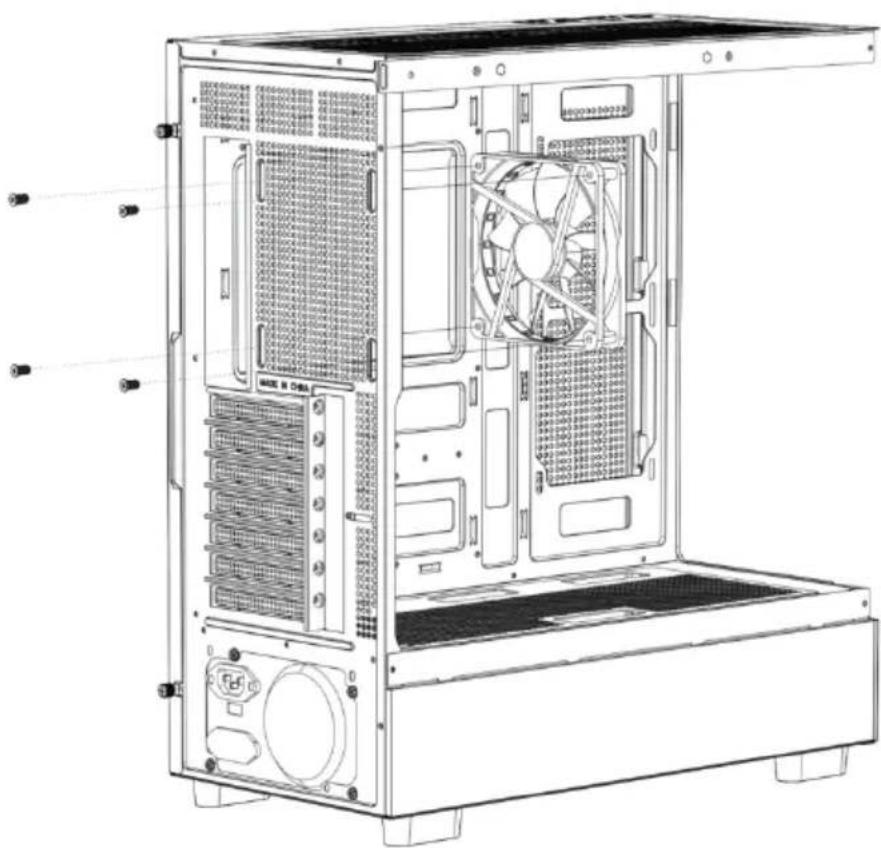

Installation du ventilateur arrêté

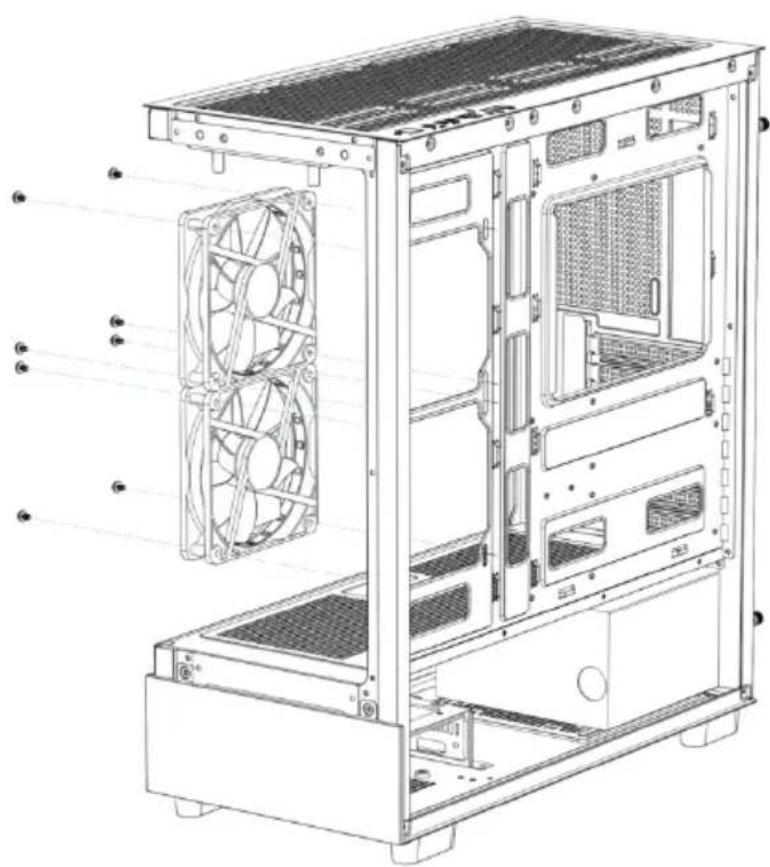

Installation du ventilateur avant de la carte mère

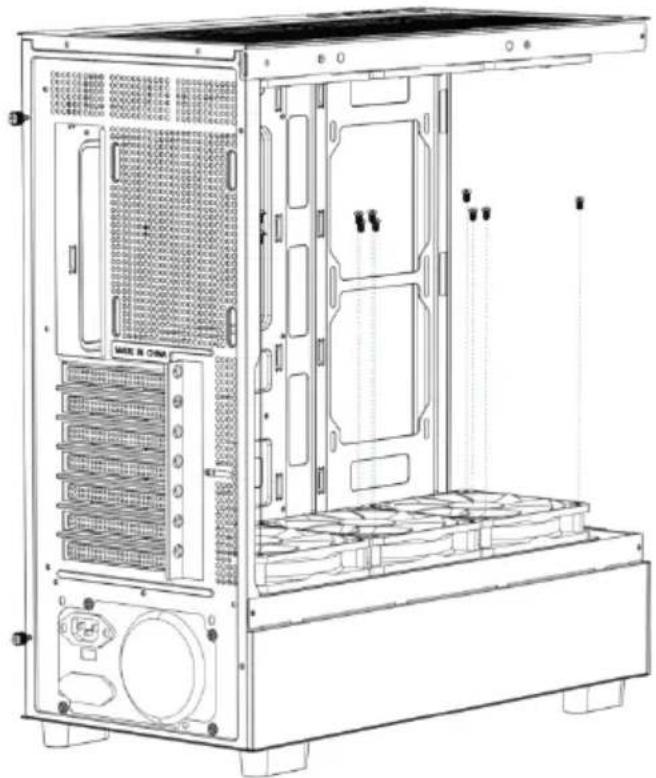

Installation du ventilateur supérieur du compartment d'alimentatio

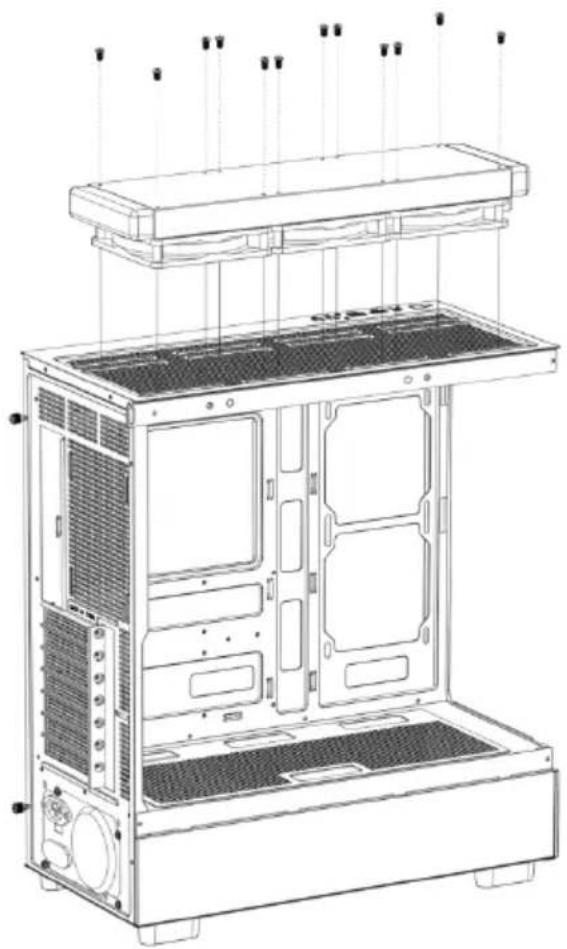

Si nécessaire, installez un drain de refroidissement par eau sur

du chassin.

Installation de l'alimentation électrique

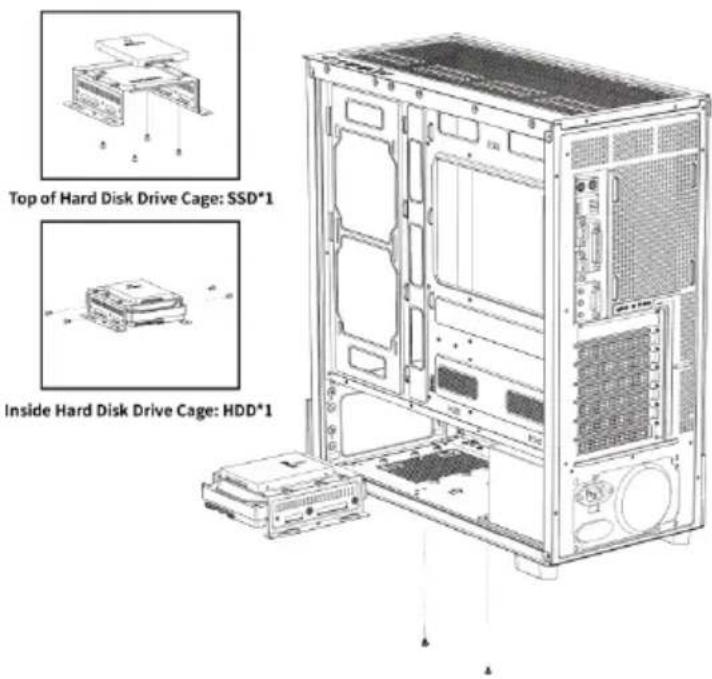

Installation de disques durs SSD et HDD

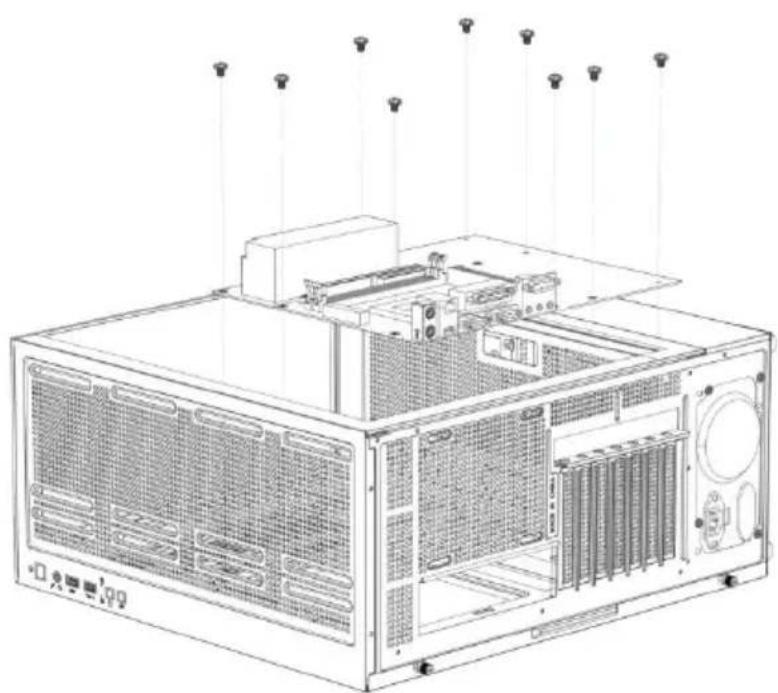

Installation de la carte mère

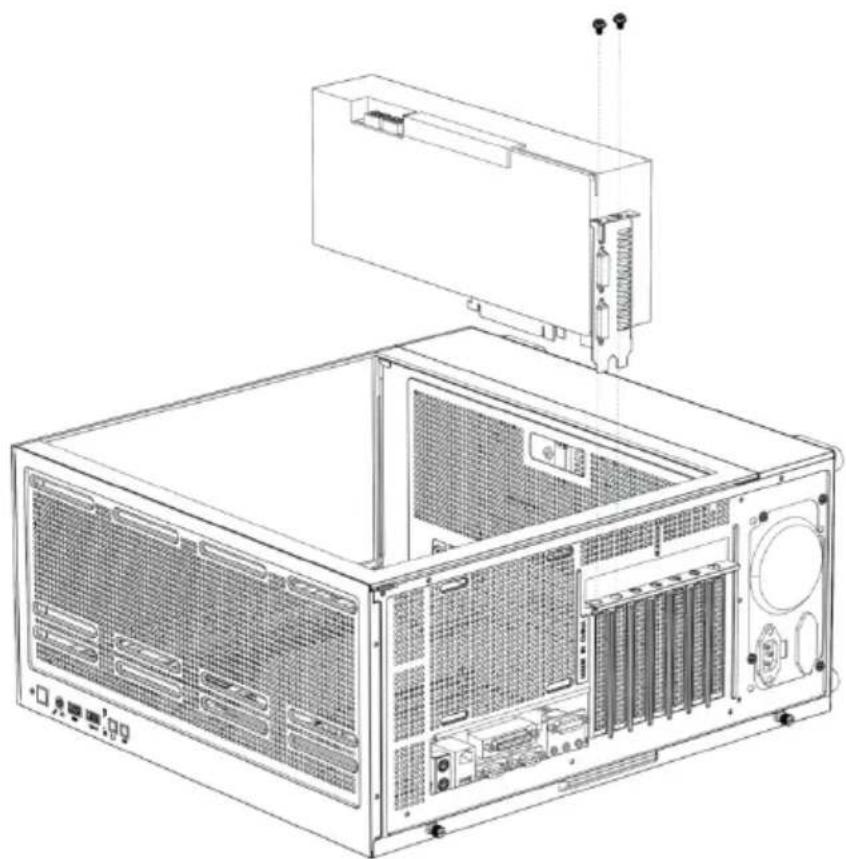

Installation d'une carte graphique

Fabricant : Shanghaiuxinmuyeyouxiangonsi

Adresse : Shuangchenglu 803nong11hao1602A- 1609shi, baoshanqu,

shanghai 200000 CN.
