Tipo di prodotto	Custodia per unità centrale (case PC)
Marca	Vevor
Modello	215ATX
Fattore di forma	Torre media (Mid-Tower)
Compatibilità scheda madre	ATX, Micro-ATX, Mini-ITX
Dimensioni (L x A x P)	210 x 460 x 420 mm
Peso	5,5 kg
Materiale	Acciaio SECC, pannello laterale in vetro temperato
Alloggiamenti per dischi rigidi	2 x 3,5 pollici (HDD), 2 x 2,5 pollici (SSD)
Alloggi per unità esterne	1 x 5,25 pollici (opzionale)
Alloggi per ventole	Anteriore: 3 x 120 mm, Posteriore: 1 x 120 mm, Superiore: 2 x 120 mm
Supporto raffreddamento a liquido	Anteriore: 240 mm o 360 mm, Superiore: 240 mm
Alimentazione	Non inclusa (compatibile ATX standard, lunghezza max 200 mm)
Connettori pannello anteriore	USB 3.0 x 2, USB Type-C x 1, HD Audio, pulsanti Power/Reset, LED
Numero di slot di espansione	7 slot PCI (riutilizzabili)
Altezza massima CPU	165 mm (dissipatore ad aria)
Altezza massima scheda grafica	330 mm
Contenuto della confezione	Viti (scheda madre, alimentazione, disco rigido), fascette per cavi, distanziali, manuale
Manutenzione e pulizia	Spolveratura regolare con un panno morbido. Evitare solventi. Pulire i filtri dell'aria.
Sicurezza	Pannello in vetro temperato fragile. Evitare urti. Seguire le istruzioni di montaggio.
Ricambi e riparabilità	Viti standard disponibili. Pannelli e filtri sostituibili. Produttore: Shanghaiuxinmuyeyouxiangonsi.
Informazioni generali	Prodotto in Cina. Importato da Vevor. Conforme alla direttiva RAEE 2012/19/CE.

Domande frequenti - 215ATX Vevor

Quali schede madri sono compatibili con il case Vevor 215ATX?

Il case supporta i formati ATX, Micro-ATX e Mini-ITX. Verificare che i fori di montaggio corrispondano alla disposizione standard.

Che tipo di alimentazione è necessaria?

È richiesta un'alimentazione ATX standard. La sua lunghezza massima non deve superare 200 mm per un montaggio facile.

Quanti ventilatori posso installare?

È possibile installare fino a 6 ventole da 120 mm: 3 anteriori, 2 superiori e 1 posteriore. Sono previsti anche alloggi per radiatori di raffreddamento a liquido.

Il pannello in vetro temperato è resistente?

Il vetro temperato è solido ma può rompersi in caso di urto violento. Maneggiarlo con cura durante lo smontaggio e la pulizia.

Come pulire i filtri antipolvere?

I filtri si rimuovono facilmente. Lavarli con acqua tiepida e sapone, asciugarli completamente prima di rimetterli. Non utilizzare prodotti abrasivi.

Qual è la lunghezza massima della scheda grafica?

Il case accetta schede grafiche fino a 330 mm di lunghezza senza problemi di ingombro.

Posso installare un dissipatore CPU alto?

Sì, l'altezza massima consentita per il dissipatore CPU è 165 mm.

Il case viene fornito con ventole?

No, nessuna ventola è inclusa. Devono essere acquistate separatamente. Il case è progettato per ospitare ventole da 120 mm.

Come installare un disco rigido SSD o HDD?

I dischi rigidi da 3,5 pollici (HDD) si fissano nel supporto inferiore. Gli SSD da 2,5 pollici possono essere montati sul vassoio della scheda madre o in alloggi dedicati. Utilizzare le viti fornite.

Dove posso trovare il manuale di istruzioni dettagliato?

Il manuale è disponibile gratuitamente per il download in formato PDF sul sito notice-facile.com o direttamente dal produttore Vevor.

MANUALE UTENTE 215ATX Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MODELLO: 215ATX

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software del prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve attendamente il manuale di istruzioni.

Questo prodotto è soggetti alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone di spazzatura barrato indica che il prodotto richiede la ricerca differenziata dei rifiuti nell'Unione Europea. Ciò si applica prodotto e a tutti gli accessori contrassegnati con queste simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono portati in un punto di raccolta per il riciclaggio di dispo elettrici ed elettronici

A: Pacchetto accessori B: Interfaccia del filo C: Interfaccia I /0 D: Vista completa E: Smontaggio pannello destro F: Smontaggio pannello sinistro G: Smontaggio pannello frontale H: Installazione della ventola supereiore I: Installazione della ventola posteriore J: Installazione della ventola frontale della scheda madre lo: Supporto ventola sulla parte superiore del vano alimentatore L: Installazione in fila superiore raffreddata ad acqua M: Energia installazione N: Installazione del disco rigido O: Installazione della scheda madre P: Installazione della scheda grafica

A

Viti per scheda madre*12

Pilastro in rame*3

Fascette in velcro*5

Viti per alimentazione*8

Viti per disco rigido*12

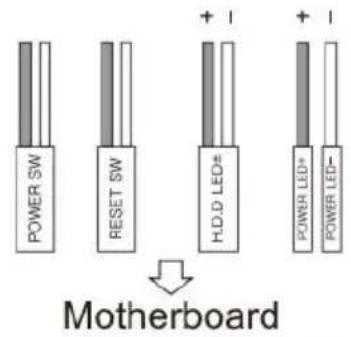

INTERFACCIA DI USCITA

B

C ALIMENTAZIONE

HD AUDIO

USB3.0

Type-C

CUE LIGHT

RESET

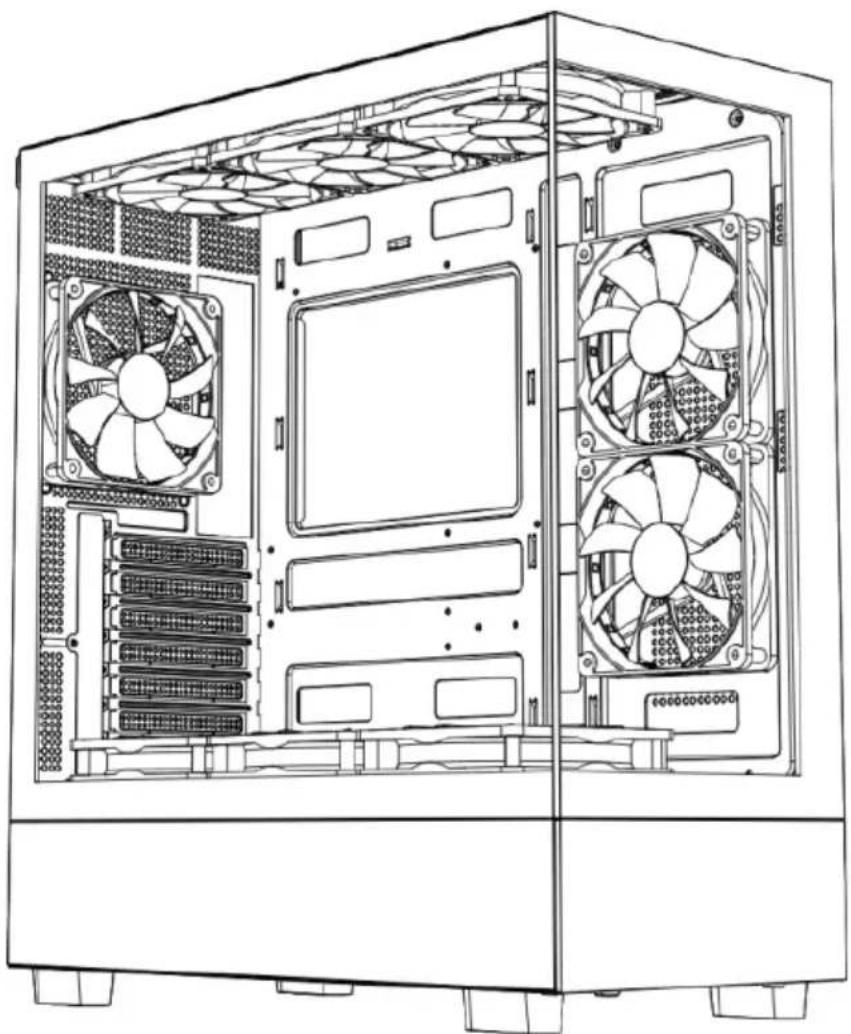

D PANNELLO FRONTALE

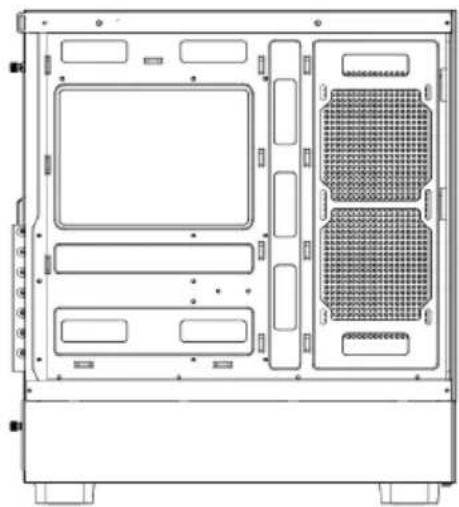

LATO SINISTRO

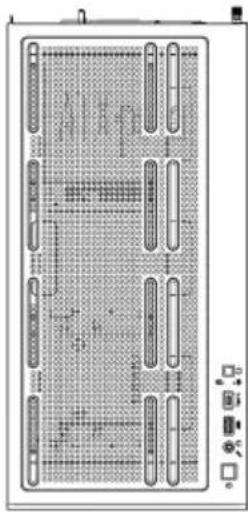

PARTE SUPERIORE

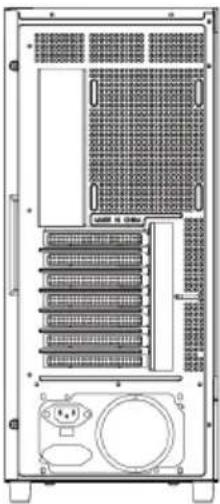

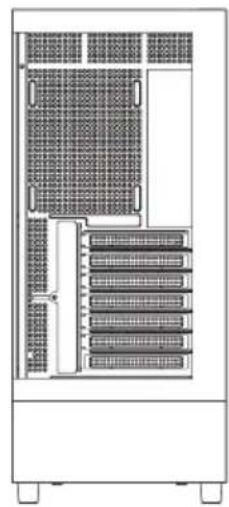

RETRO

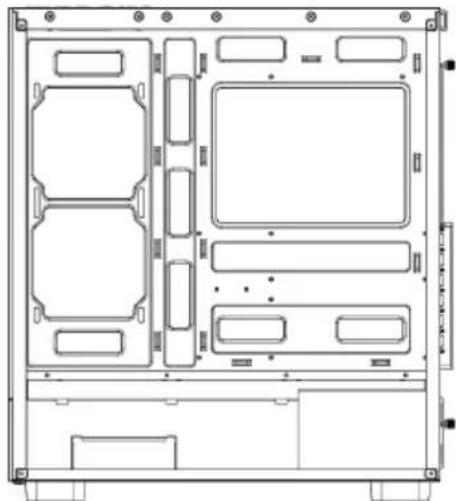

LATO DESTRO

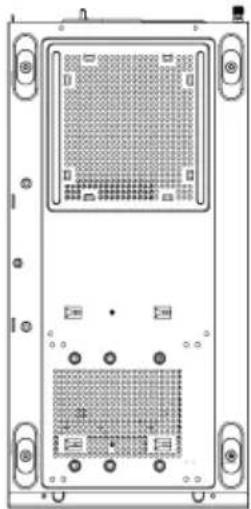

PARTE INFERIORE

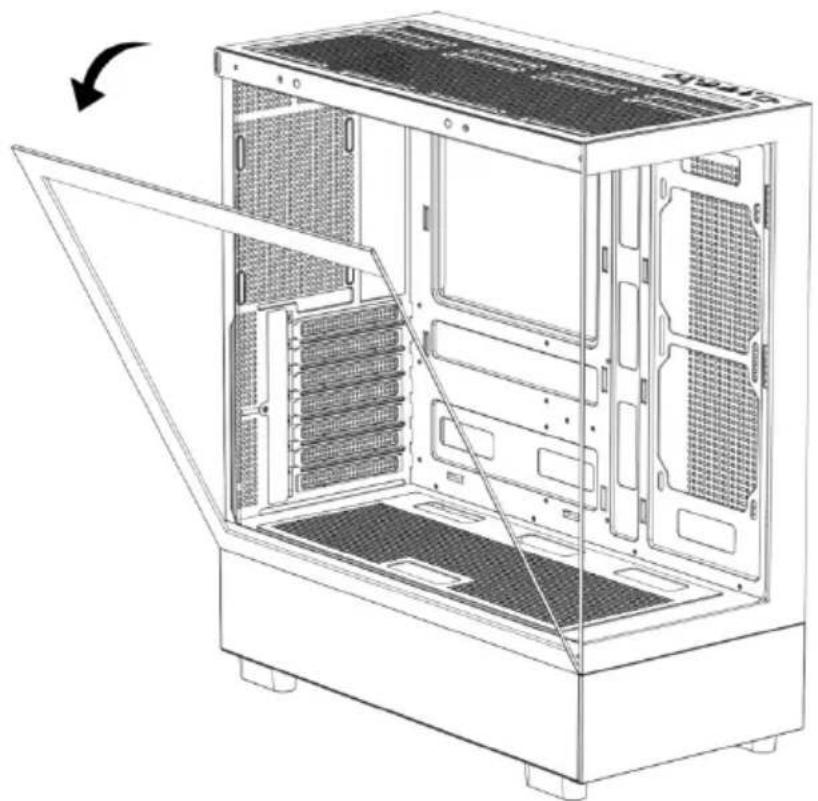

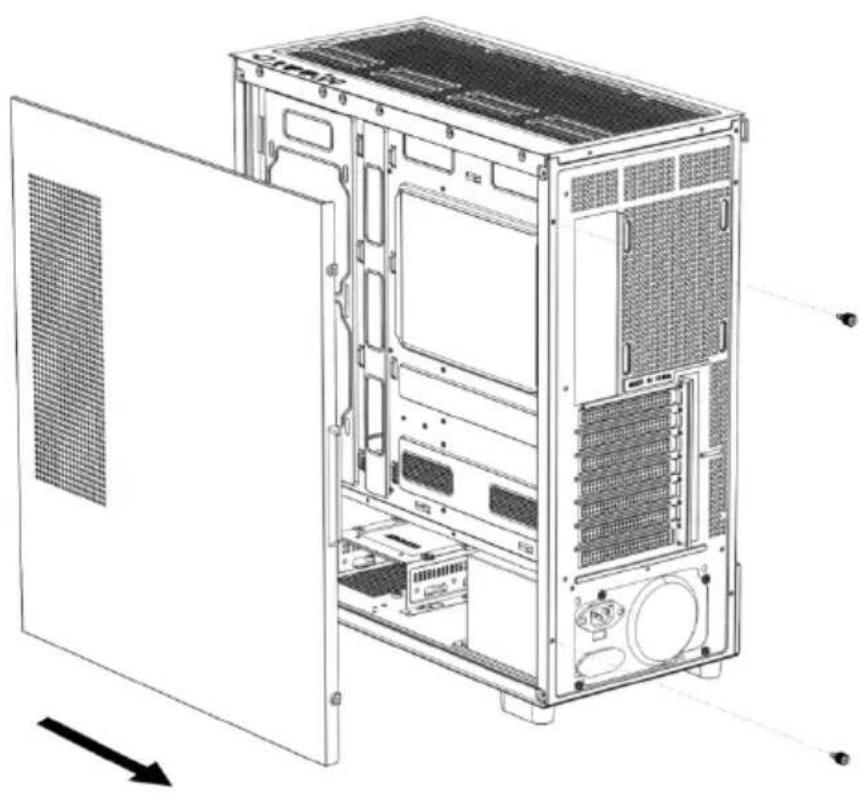

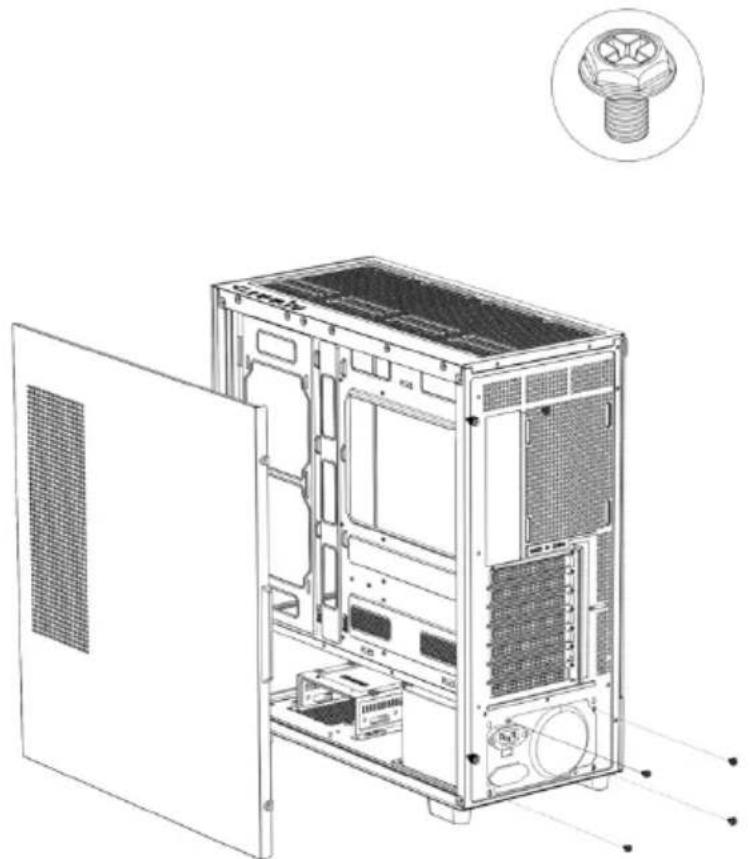

Aprire il pannello laterale destro. Aprire il pannello di vetro sinistro.

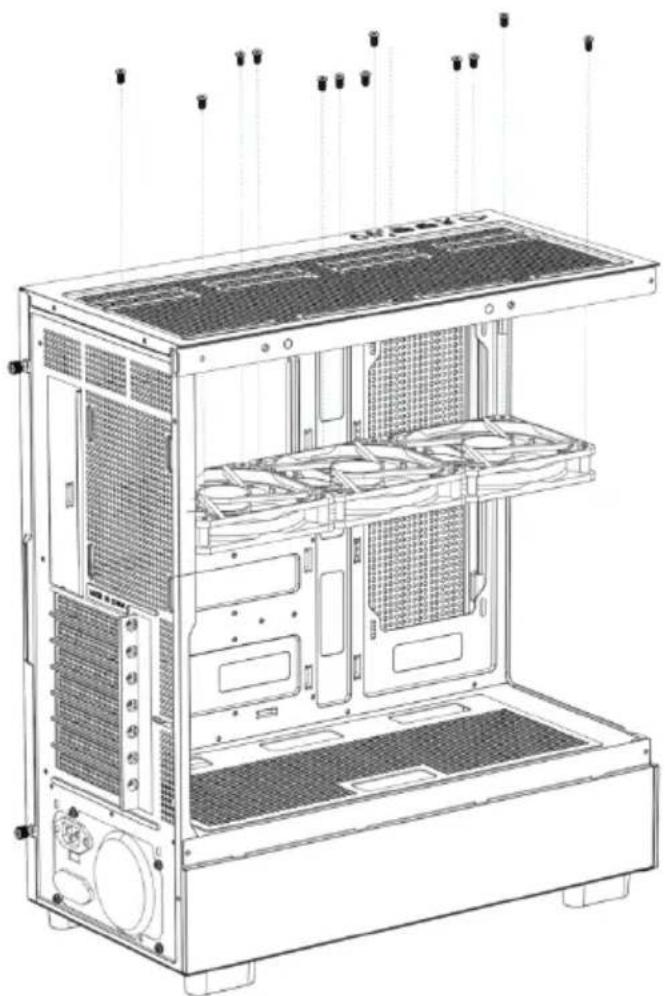

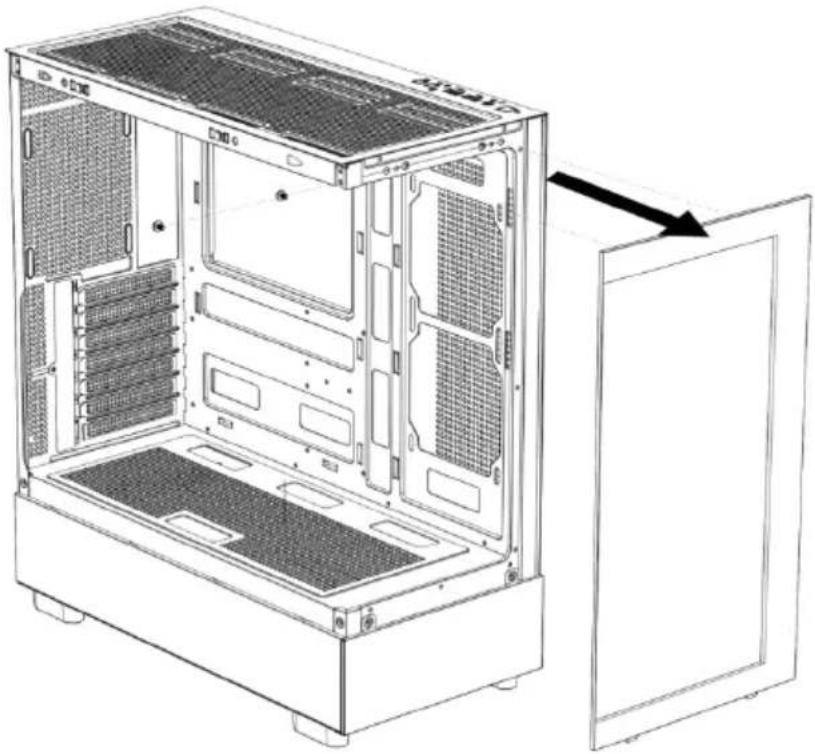

Aprire il pannello frontale. Installazione della ventola superiore.

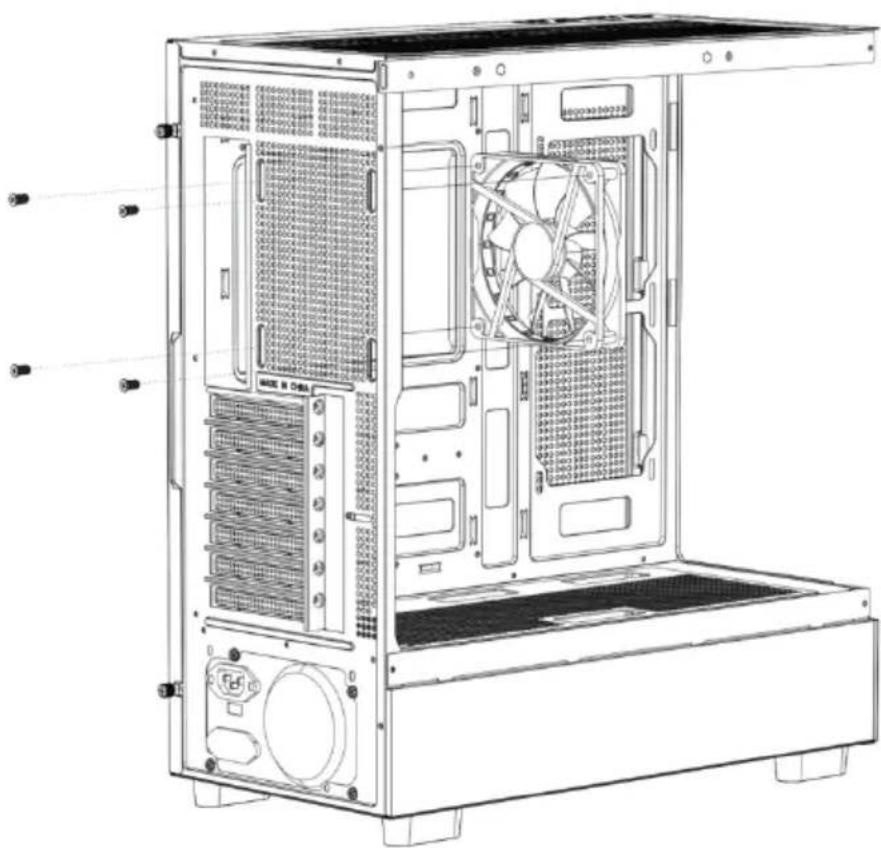

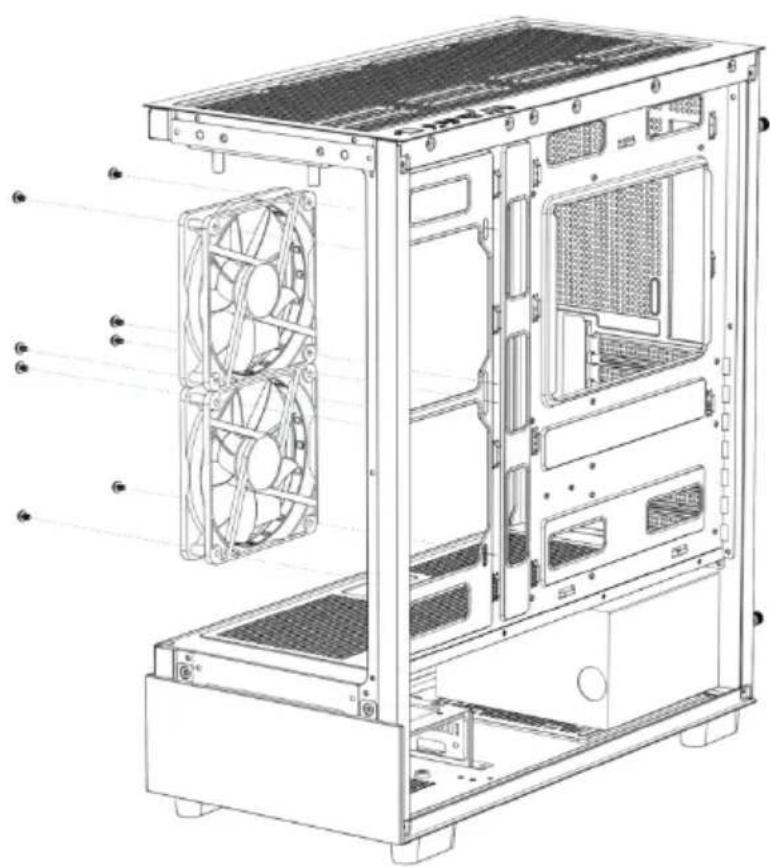

Installazione della ventola posteriore. Installazione della ventola frontale della scheda madre.

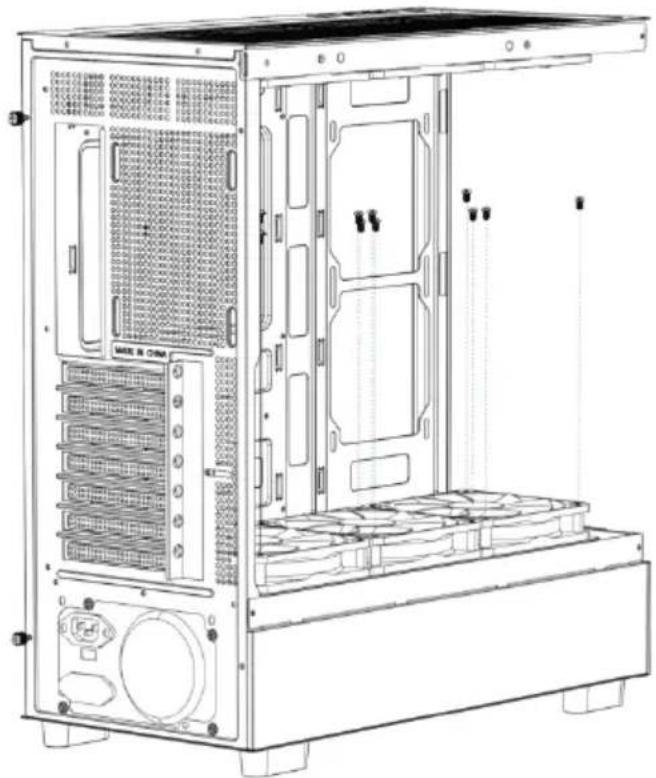

Installazione della ventola superiore del vano alimentatore.

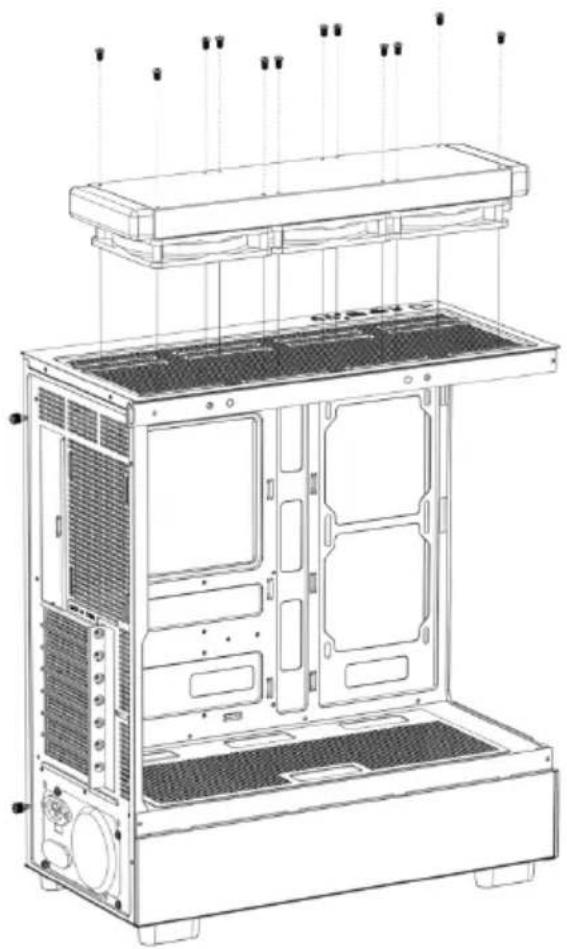

Se necessario, installare uno scarico per il raffreddamento ad acqua.

Parte superiore del telaio.

Installazione dell'alimentazione elettrica

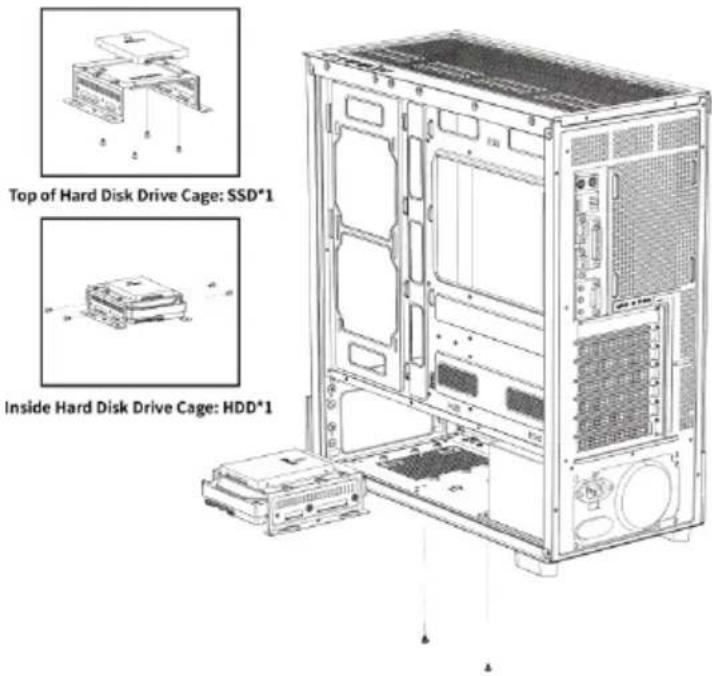

Installazione di dischi rigidi SSD e HDD

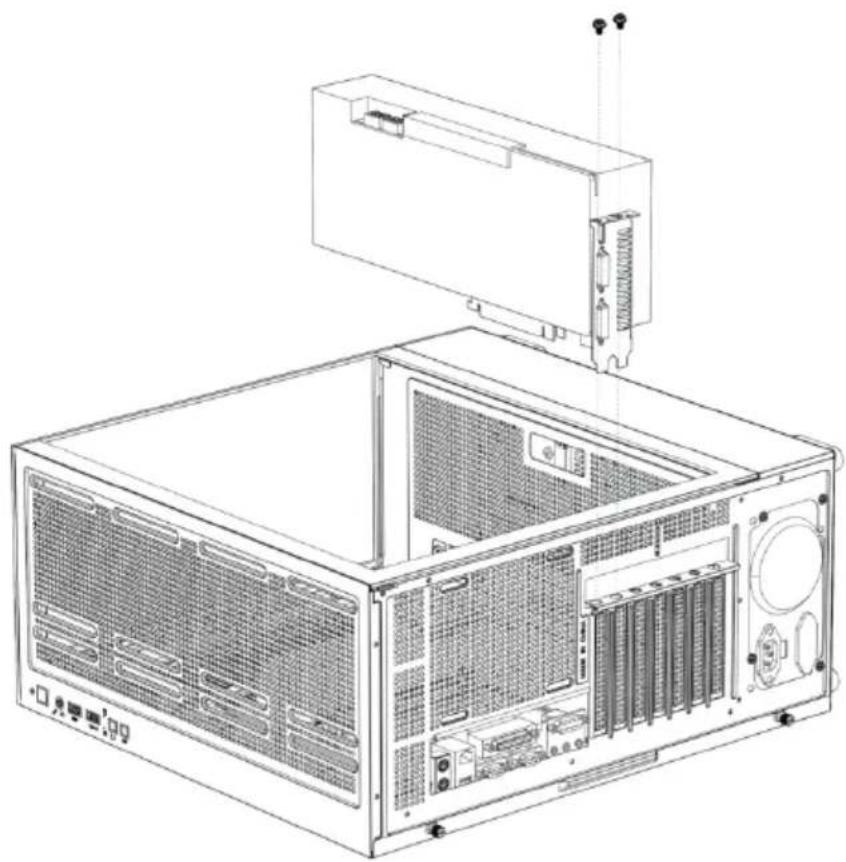

Installazione della scheda madre e di una scheda grafica
