211F - Unite Centrale Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier PC (unité centrale)
Marque	Vevor
Modèle	211F
Matériau	Acier, verre trempé (panneau latéral gauche)
Facteur de forme de la carte mère	ATX, Micro-ATX, Mini-ITX
Dimensions (L × l × H)	Environ 420 × 200 × 450 mm
Poids	Environ 6 kg
Nombre d'emplacements pour ventilateurs	Jusqu'à 6 (avant, arrière, dessus, compartiment alimentation)
Support de refroidissement par eau	Oui, jusqu'à 360 mm en haut
Baies de disques durs	2 × 3,5" HDD ou 2 × 2,5" SSD
Emplacements d'extension	7 slots PCIe
Alimentation incluse	Non (installation requise)
Type d'alimentation supportée	ATX standard
Longueur maximale de la carte graphique	Environ 330 mm
Hauteur maximale du refroidisseur CPU	Environ 160 mm
Fonctions principales	Panneau latéral en verre, gestion des câbles, filtres à poussière, support watercooling
Entretien et nettoyage	Dépoussierage régulier des filtres et de l'intérieur avec un chiffon non pelucheux
Sécurité	Ventilation suffisante, ne pas obstruer les ouvertures, installation stable
Pièces détachées et réparabilité	Ventilateurs, filtres, panneaux en verre disponibles séparément
Contenu du pack d'accessoires	Vis, entretoises, colliers de serrage, manuel d'installation

FOIRE AUX QUESTIONS - 211F Vevor

Comment ouvrir le panneau latéral droit du boîtier Vevor 211F ?

Dévissez les vis papillon à l'arrière du panneau, puis faites glisser le panneau vers l'arrière pour le retirer.

Quel type de carte mère puis-je installer dans ce boîtier ?

Le boîtier supporte les formats ATX, Micro-ATX et Mini-ITX. Consultez le manuel pour le positionnement des vis.

Comment installer un ventilateur supplémentaire sur le dessus ?

Retirez le filtre supérieur, fixez le ventilateur avec les vis fournies en respectant le sens du flux d'air, puis remettez le filtre.

Le boîtier est-il livré avec une alimentation ?

Non, l'alimentation n'est pas incluse. Vous devez en acheter une au format ATX standard et l'installer dans le compartiment prévu en bas.

Quelle est la longueur maximale de la carte graphique compatible ?

La longueur maximale est d'environ 330 mm. Vérifiez la compatibilité avec votre carte avant achat.

Puis-je installer un système de refroidissement par eau ?

Oui, le boîtier supporte un radiateur de 360 mm en haut ou un 240 mm à l'avant. Suivez la section K du manuel pour l'installation.

Comment nettoyer les filtres à poussière ?

Retirez les filtres (avant, dessus, alimentation) et lavez-les à l'eau tiède avec un savon doux. Séchez-les complètement avant de les remettre en place.

Combien de disques durs puis-je installer ?

Vous pouvez installer jusqu'à 2 disques de 3,5 pouces ou 2 disques de 2,5 pouces (SSD) dans les supports fournis.

Que faire si le panneau en verre est cassé ?

Contactez le support Vevor pour commander une pièce de rechange. Manipulez le verre avec précaution et portez des gants lors du remplacement.

Où trouver le guide d'installation détaillé ?

Le manuel de 114 pages est disponible en téléchargement gratuit sur notice-facile.com. Il couvre toutes les étapes d'assemblage.

MODE D'EMPLOI 211F Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

MODÈLE : 211F

(L'image est à titre indicatif uniquement, veuillez vous référer à l'obje

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégrage du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'util doit lire attentivement le manuel d'instructions.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet collecte sélective dans l'Union européenne. Ceci s'appliqué produit et à tous les accessoires marqués de ce symbole produits ainsi marqués ne doivent pas être jetés avec l'ordures ménagères, mais doivent être déposés dans un de collecte pour le recyclage des appareils électriques électroniques.

A : Pack d'accessoires
B : Interface filaire
Interface C: E /S

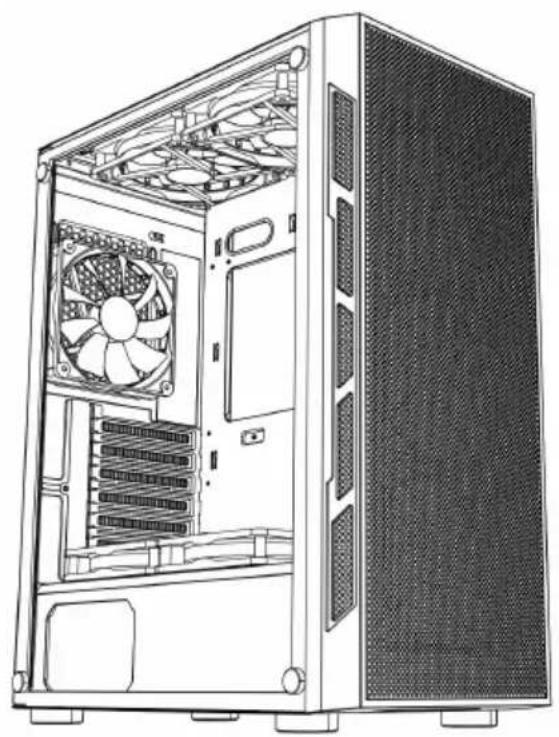

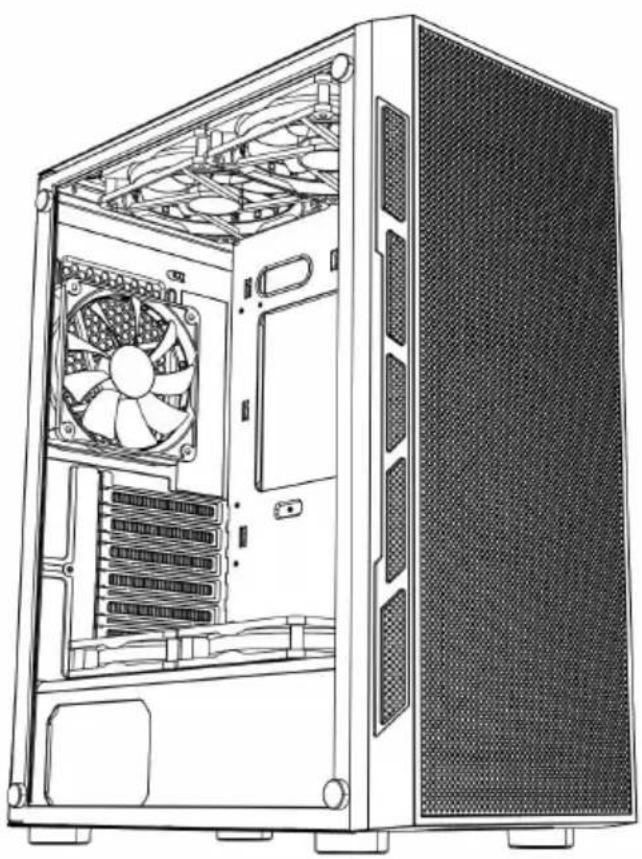

D : Vue complète
E : Démontage du panneau dro
F : Démontage du panneau gauche/avant
G : Installation du ventilateur supérieur
H : Installation du ventilateur arr l: Installation du ventilateur du panneau avant
J : Support de ventilateur sur le dessus du compartiment d'alimentation
K: Installation de la rangée supérieure refroidie par eau
L : Installation électrique
M : Installation du disque dur
N : Installation de la carte mère
O : Installation de la carte grap

A

Ouvrez le panneau latéral droit

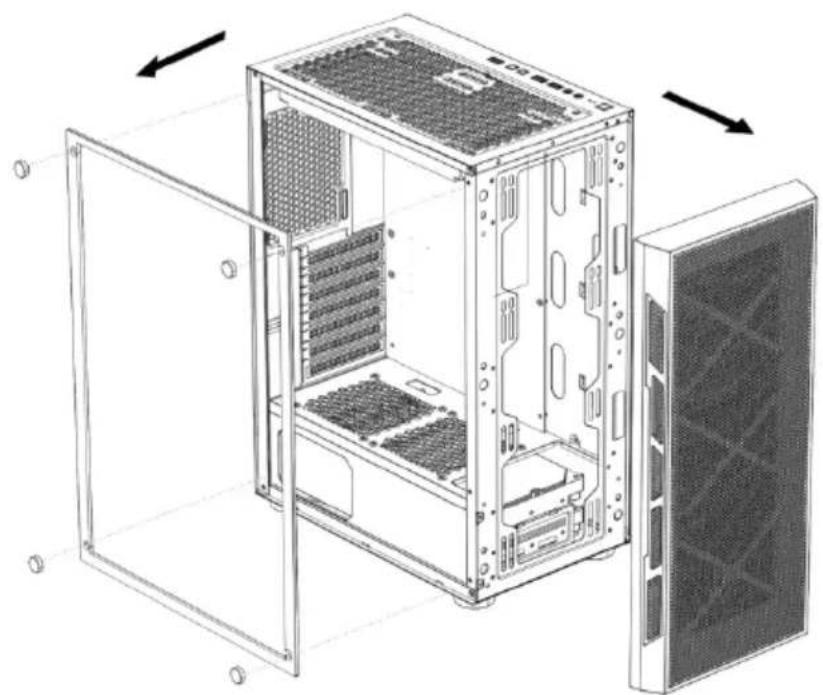

Ouvrez la plaque de verre gauche, retirez la plaque avant

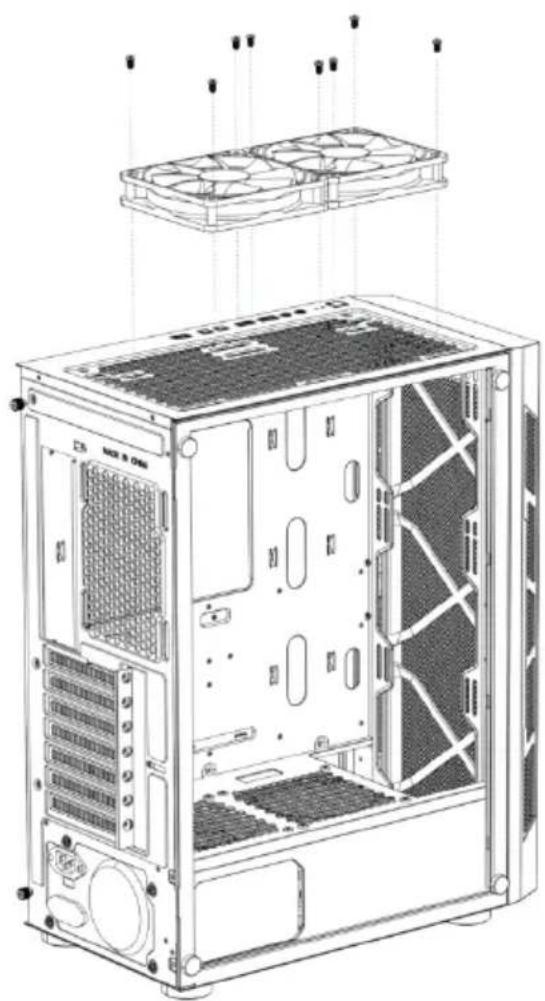

Installation du ventilateur supérieur

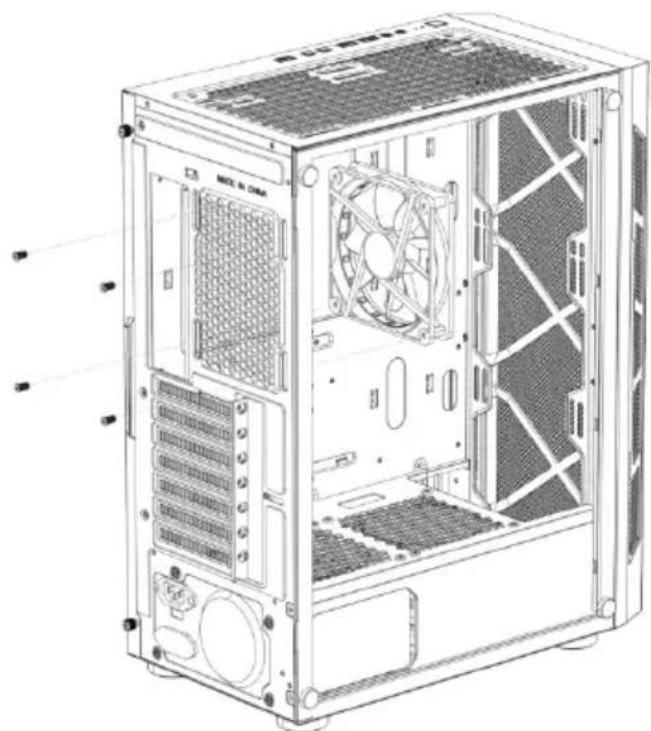

Installation du ventilateur arrière

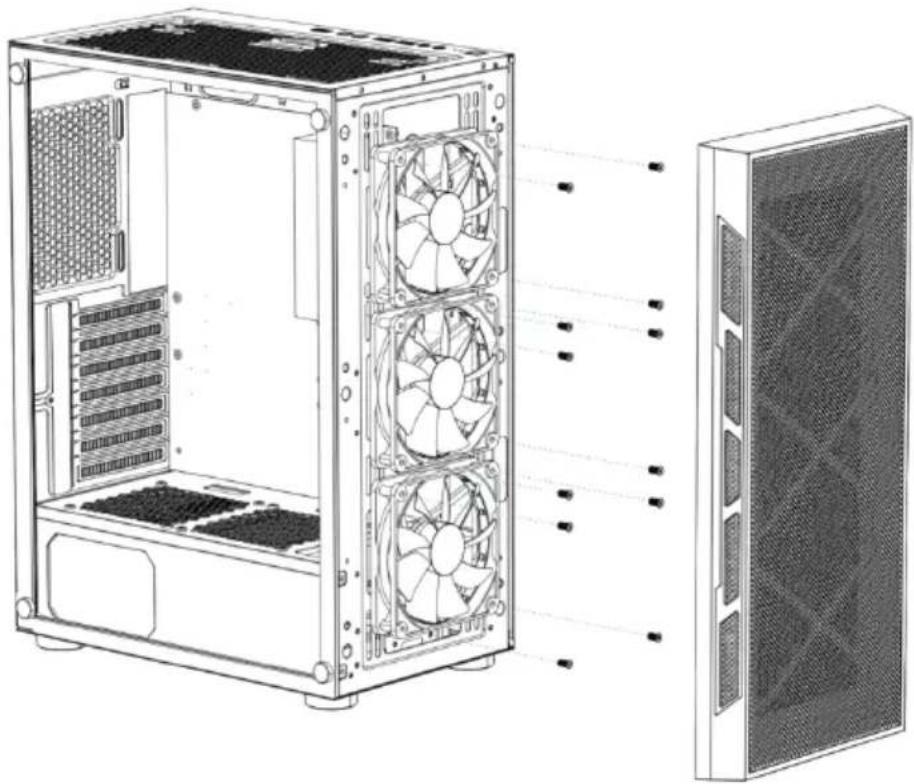

Installation du ventilateur du panneau avant

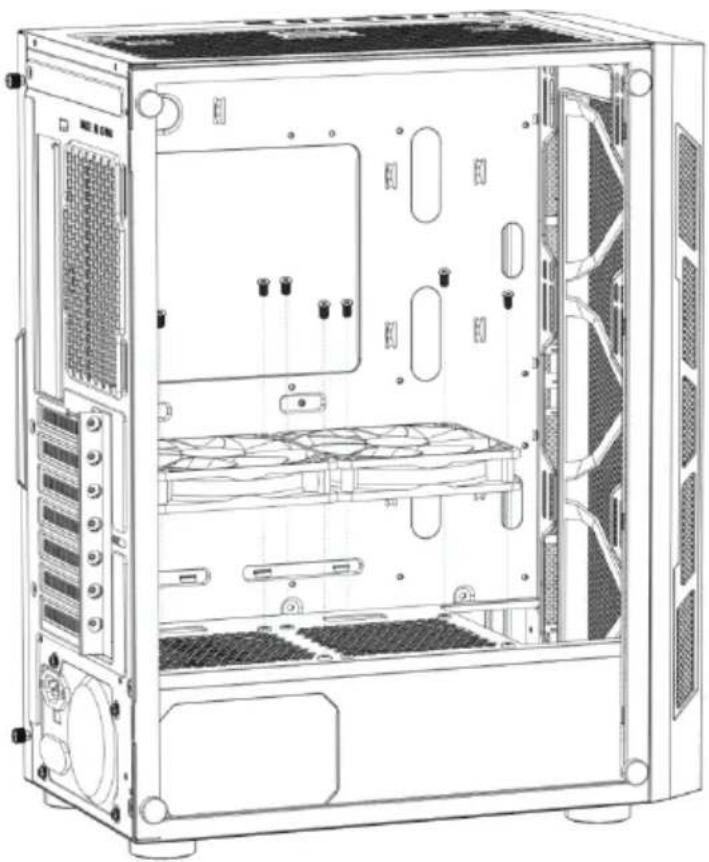

Installation du ventilateur supérieur du compartiment d'alimentation

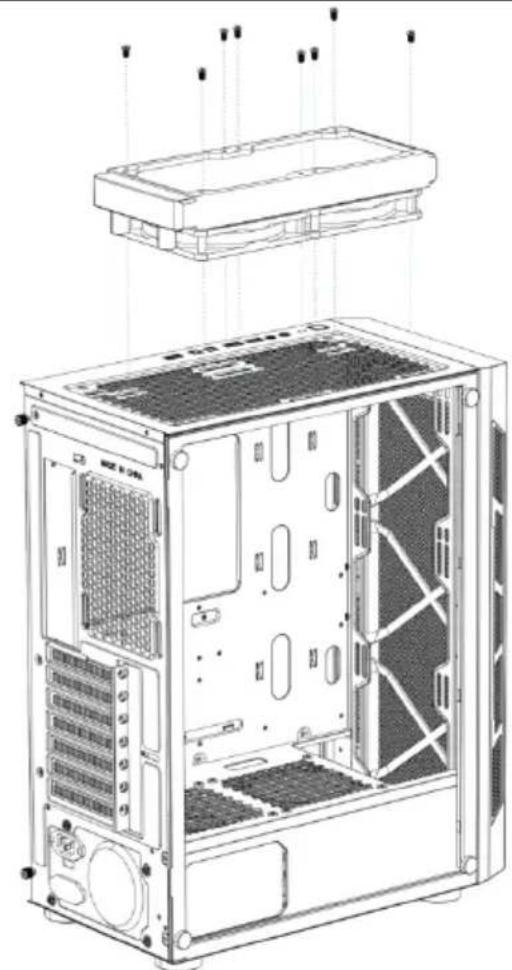

Si nécessaire, installez un drain de refroidissement par eau sur du châssis

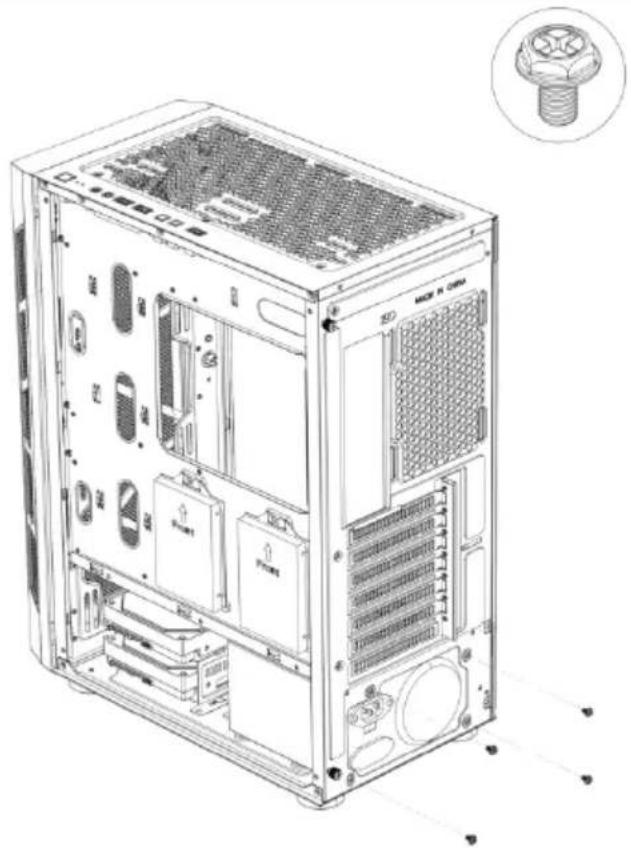

Installation de l'alimentation électrique

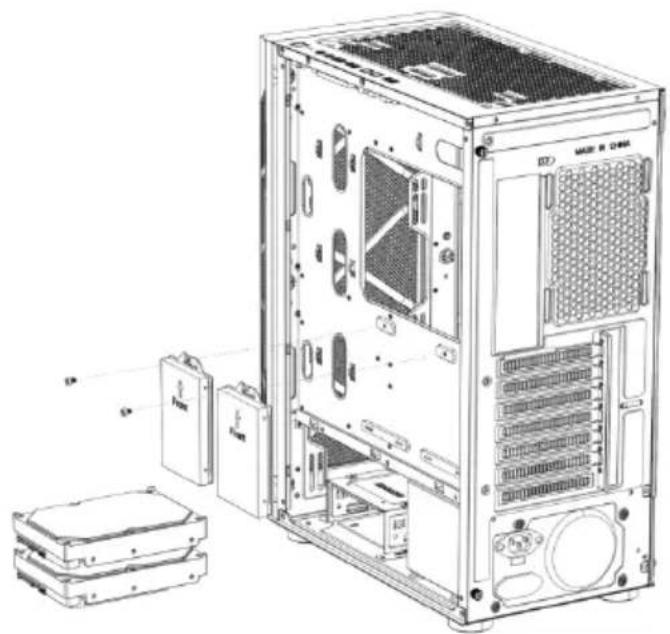

Installation de disques durs SSD et HDD

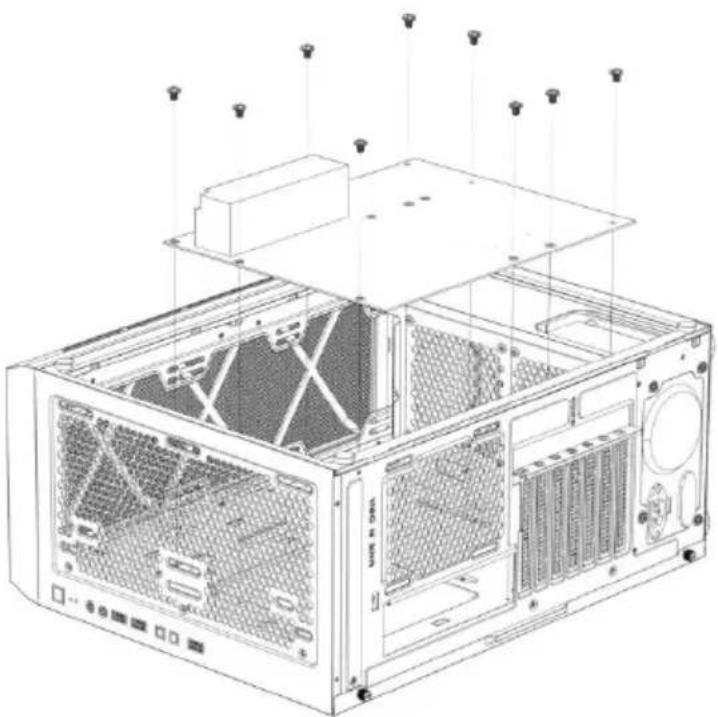

Installation de la carte mère

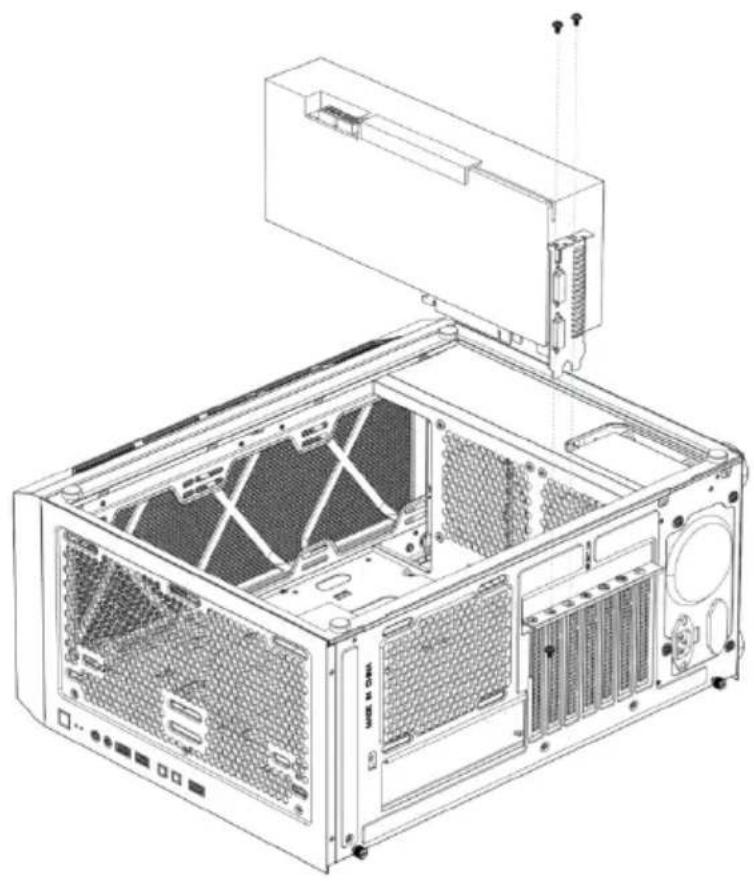

Installation d'une carte graphique
