Typ produktu	Obudowa PC (jednostka centralna)
Marka	Vevor
Model	211F
Materiał	Stal, szkło hartowane (lewy panel boczny)
Format płyty głównej	ATX, Micro-ATX, Mini-ITX
Wymiary (dł. × szer. × wys.)	Około 420 × 200 × 450 mm
Waga	Około 6 kg
Liczba miejsc na wentylatory	Do 6 (przód, tył, góra, komora zasilacza)
Wsparcie dla chłodzenia wodnego	Tak, do 360 mm na górze
Zatoki na dyski twarde	2 × 3,5" HDD lub 2 × 2,5" SSD
Gniazda rozszerzeń	7 gniazd PCIe
Zasilacz w zestawie	Nie (wymagany montaż)
Obsługiwany typ zasilacza	Standard ATX
Maksymalna długość karty graficznej	Około 330 mm
Maksymalna wysokość chłodzenia CPU	Około 160 mm
Główne funkcje	Szklany panel boczny, zarządzanie kablami, filtry przeciwkurzowe, wsparcie dla watercoolingu
Konserwacja i czyszczenie	Regularne odkurzanie filtrów i wnętrza niestrzępiącą się szmatką
Bezpieczeństwo	Odpowiednia wentylacja, nie blokować otworów, stabilna instalacja
Części zamienne i naprawialność	Wentylatory, filtry, szklane panele dostępne oddzielnie
Zawartość zestawu akcesoriów	Śruby, dystanse, opaski zaciskowe, instrukcja montażu

Często zadawane pytania - 211F Vevor

Jak otworzyć prawy panel boczny obudowy Vevor 211F?

Odkręć śruby motylkowe z tyłu panelu, a następnie przesuń panel do tyłu, aby go zdjąć.

Jaki typ płyty głównej mogę zainstalować w tej obudowie?

Obudowa obsługuje formaty ATX, Micro-ATX i Mini-ITX. Sprawdź instrukcję w celu ustawienia śrub.

Jak zainstalować dodatkowy wentylator na górze?

Zdejmij górny filtr, przymocuj wentylator dostarczonymi śrubami, zachowując kierunek przepływu powietrza, a następnie załóż filtr z powrotem.

Czy obudowa jest dostarczana z zasilaczem?

Nie, zasilacz nie jest dołączony. Musisz kupić zasilacz w standardzie ATX i zamontować go w przeznaczonej komorze na dole.

Jaka jest maksymalna długość kompatybilnej karty graficznej?

Maksymalna długość wynosi około 330 mm. Sprawdź kompatybilność z kartą przed zakupem.

Czy mogę zainstalować system chłodzenia wodnego?

Tak, obudowa obsługuje chłodnicę o długości 360 mm na górze lub 240 mm z przodu. Postępuj zgodnie z sekcją K instrukcji montażu.

Jak czyścić filtry przeciwkurzowe?

Zdejmij filtry (przód, góra, zasilacz) i umyj je w letniej wodzie z delikatnym mydłem. Dokładnie je wysusz przed ponownym założeniem.

Ile dysków twardych mogę zainstalować?

Możesz zainstalować do 2 dysków 3,5 cala lub 2 dysków 2,5 cala (SSD) w dostarczonych uchwytach.

Co zrobić, jeśli szklany panel jest pęknięty?

Skontaktuj się z pomocą techniczną Vevor, aby zamówić część zamienną. Obchodź się ze szkłem ostrożnie i noś rękawice podczas wymiany.

Gdzie znaleźć szczegółowy przewodnik instalacji?

114-stronicowa instrukcja jest dostępna do bezpłatnego pobrania na notice-facile.com. Obejmuje wszystkie etapy montażu.

INSTRUKCJA OBSŁUGI 211F Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

MODEL: 211F

(Zdjęcie ma charakter poglądowy, proszę odnosić się do rzeczywistęg obiektu)

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponowni jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkow powinien uważnie przeczytać instrukcję obsługi.

Ten produkt podlega postanowieniom Dyrektywy Europejski 2012/19/WE. Symbol przedstawiający przekreślony kosz nśmieci na kółkach oznacza, że produkt wymaga oddzieln zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzuć razem ze zwykłymi odpadami domowymi, ale należy je do punktu zbiórki w celu recyklingu urządzeń elektryczny elektronicznych.

A: Pakiet akcesoriów

B: Interfejs przewodowy

C: Interfejs I /0

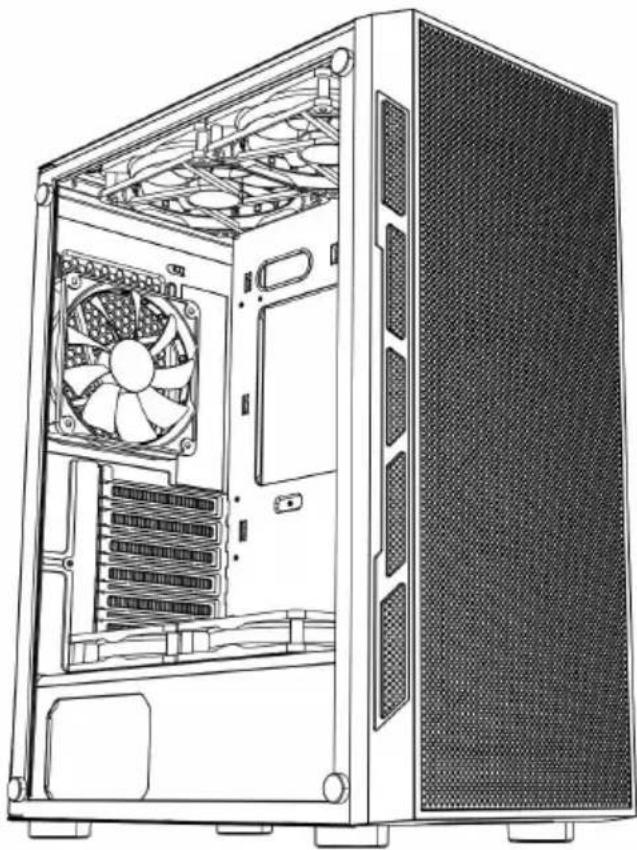

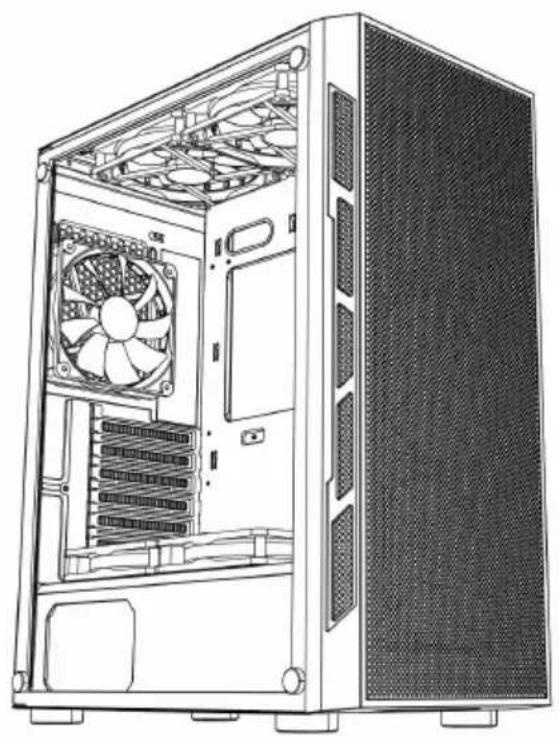

D: Widok pełny

E: Demontaż prawego panelu

F: Demontaż lewego/przedniego panelu

G: Montaż wentylatora górnego

H: Montaż tylnego wentylatora

j: Montaż wentylatora na panelu przednim

J: Montaż wentylatora na górze komory zasilacza

K: Instalacja górnego rzędu chłodzonego wodą

L: Instalacja energetyczna

M: Instalacja dysku twardego

N: Instalacja płyty głównej

O : Instalacja karty graficznej

A

Otwórz prawy panel boczny

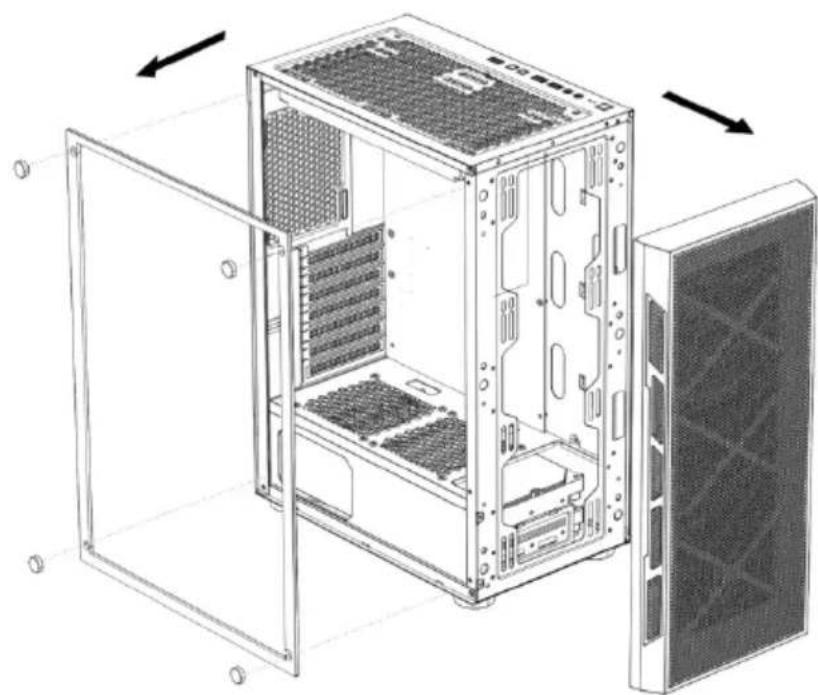

Otwórz lewą szklaną płytę i zdejmij przednią płytę

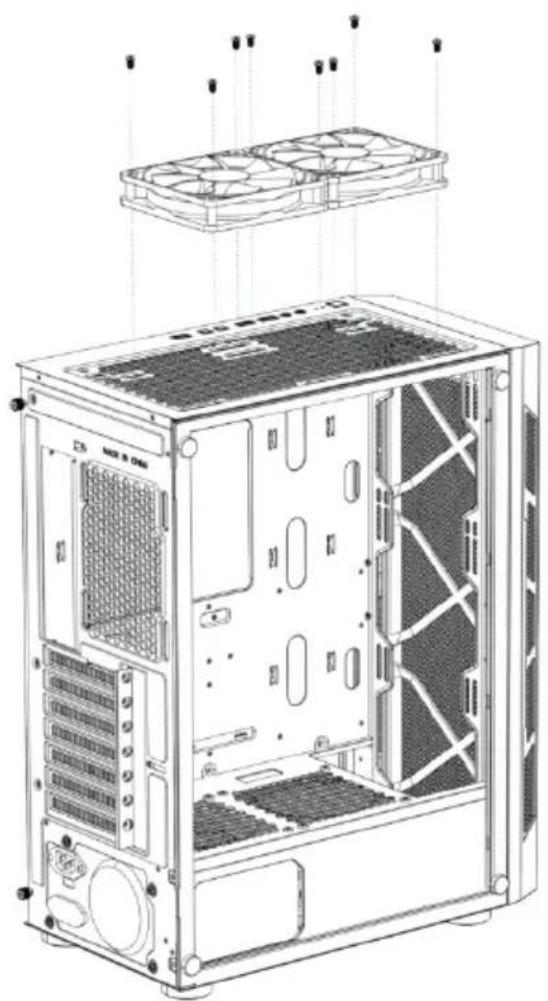

Montaż górnego wentylatora

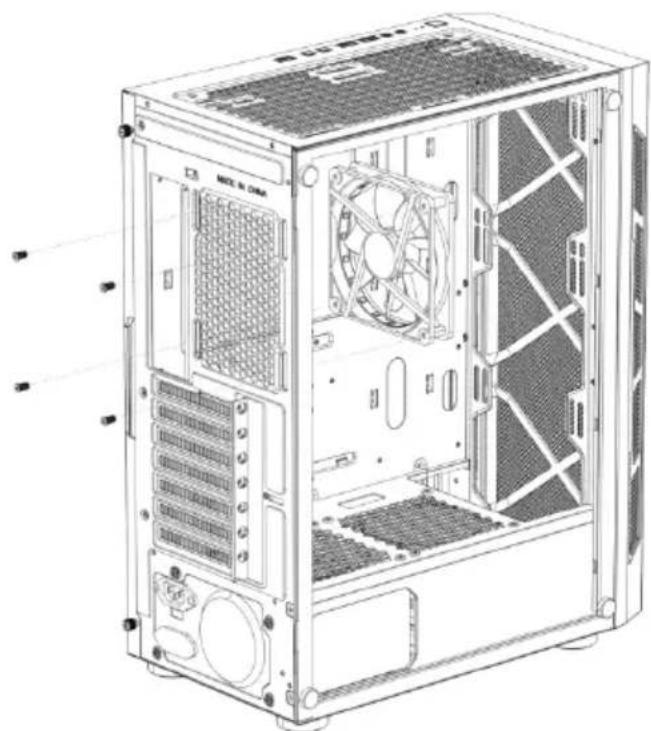

Montaż tylnego wentylatora

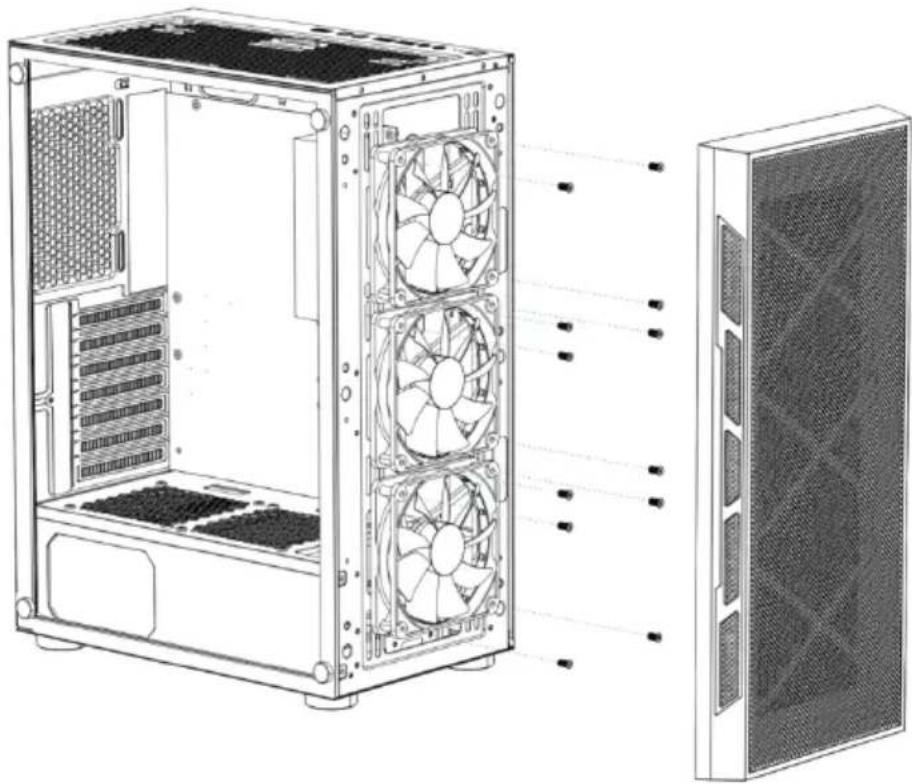

Montaż wentylatora na panelu przednim

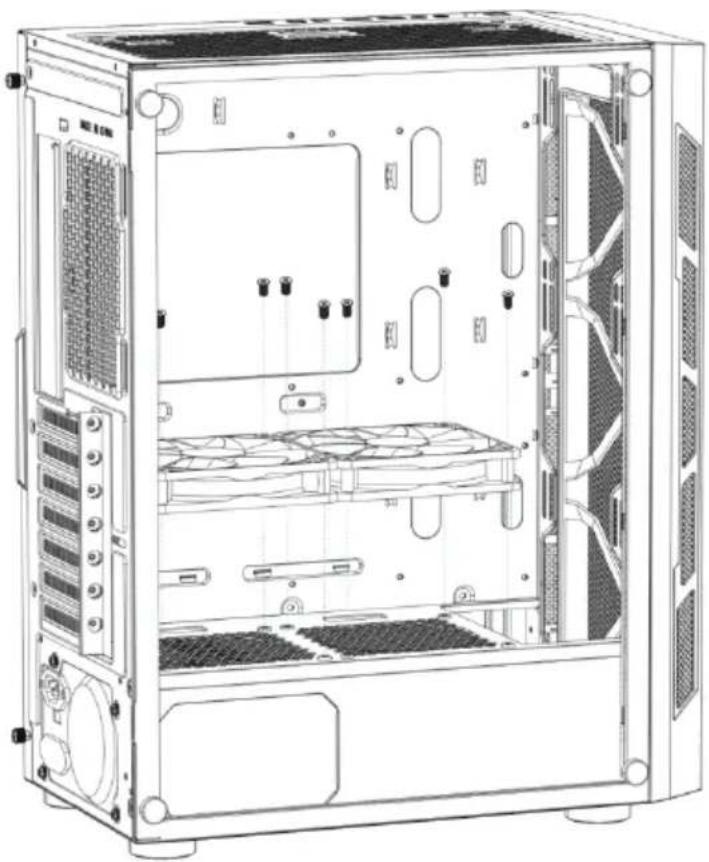

Montaż górnego wentylatora komory zasilacza

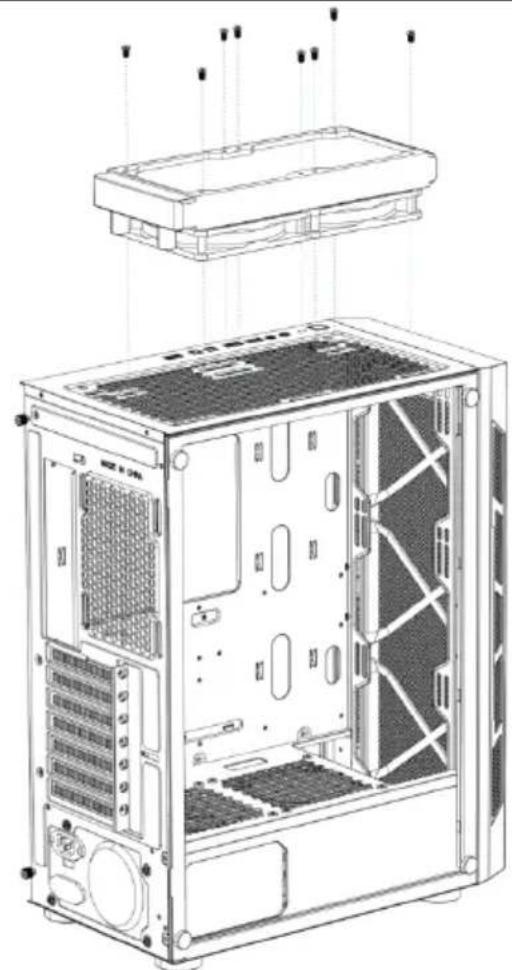

W razie potrzeby zamontuj odpływ wody chłodzącej na górze ob

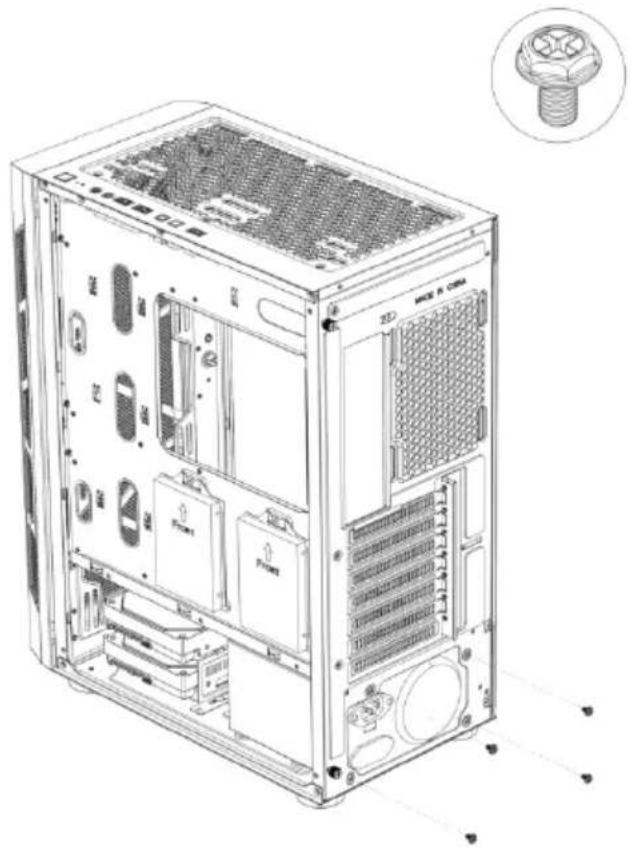

Instalacja zasilania

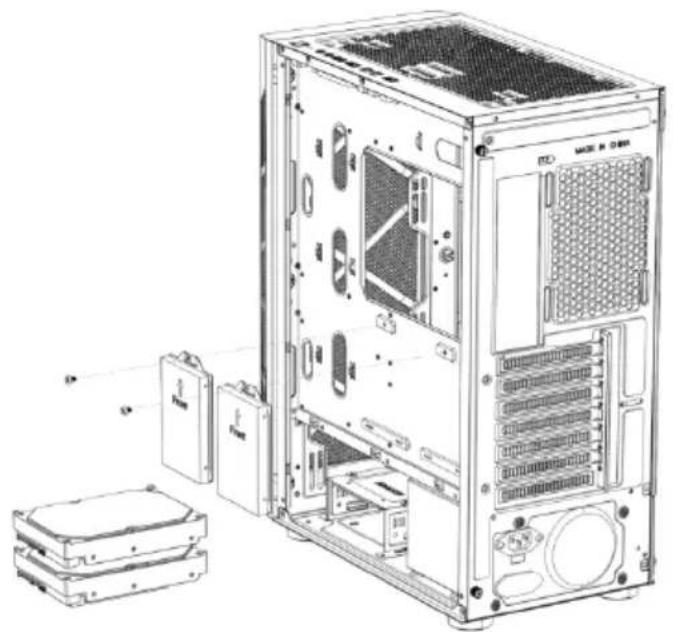

Instalowanie dysków twardych SSD i HDD

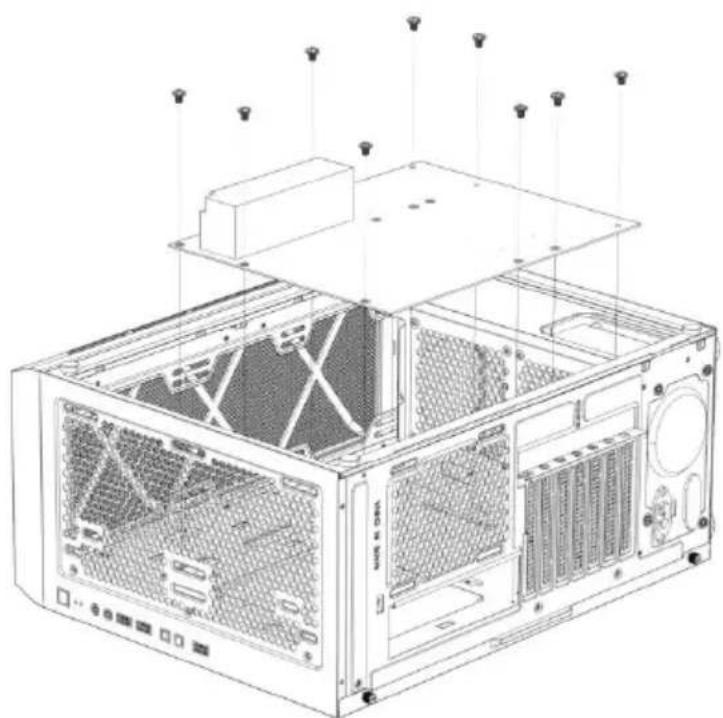

Instalacja płyty głównej

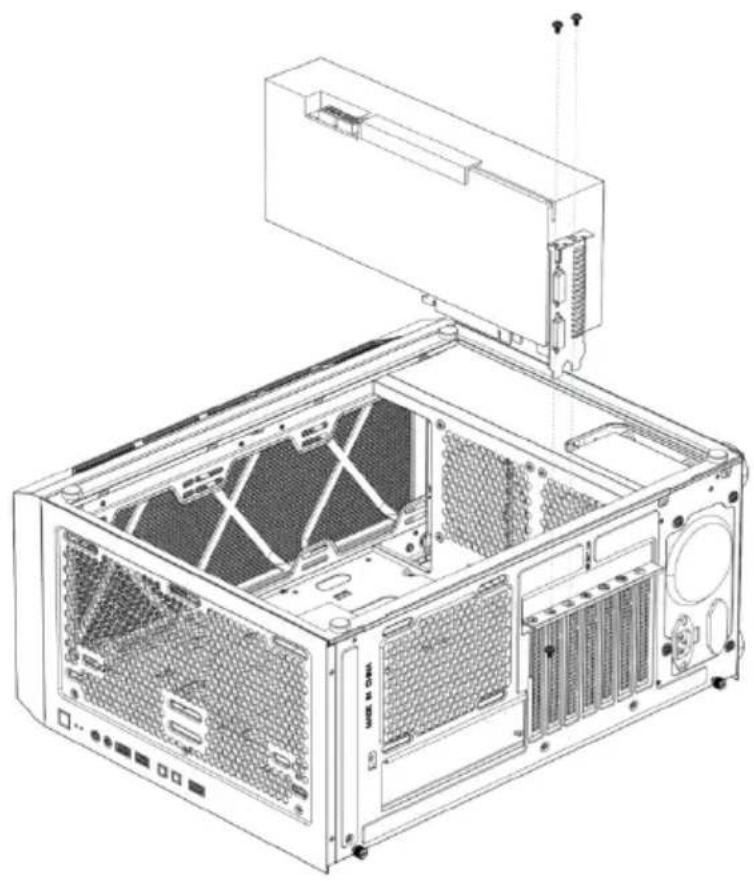

Instalowanie karty graficznej

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
