230B - Jednostka Centralna Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Jednostka centralna (obudowa PC)
Marka	Vevor
Model	230B
Format	Średnia wieża (Mid Tower)
Materiał	Stal i hartowane szkło
Wymiary (ok.)	430 x 210 x 460 mm
Waga (ok.)	5.5 kg
Kompatybilność z płytą główną	ATX, Micro-ATX, Mini-ITX
Miejsca na dyski	2 x SSD 2.5", 2 x HDD 3.5"
Kompatybilne zasilanie	ATX (nie dołączone)
Miejsca na wentylatory	Górny: 2 x 120 mm, Tylny: 1 x 120 mm, Przód: 3 x 120 mm
Złącza panelu przedniego	USB 3.0, USB 2.0, audio jack
Dołączone akcesoria	Śruby do płyty głównej, dystanse, rzepy, śruby do zasilacza i dysków twardych
Wsparcie techniczne	www.vevor.com/support
Gwarancja	Elektroniczny certyfikat gwarancji dostępny
Czyszczenie	Miękka sucha szmatka do powierzchni szklanych i metalowych
Bezpieczeństwo	Zabezpieczone krawędzie, wymagana odpowiednia wentylacja

Często zadawane pytania - 230B Vevor

Jaki typ płyty głównej mogę zainstalować w Vevor 230B?

Możesz zainstalować płytę główną w formacie ATX, Micro-ATX lub Mini-ITX.

Ile dysków twardych mogę dodać?

Obudowa oferuje 2 miejsca na SSD 2.5" i 2 miejsca na HDD 3.5".

Jakie zasilanie jest kompatybilne?

Standardowe zasilanie w formacie ATX (nie dołączone) jest odpowiednie. Sprawdź maksymalną długość dla łatwego montażu.

Czy przedni panel jest szklany?

Tak, przedni panel jest wykonany z hartowanego szkła, podobnie jak lewy panel boczny.

Jak zainstalować płytę główną?

Zapoznaj się z sekcją Instalacja płyty głównej w instrukcji. Użyj dołączonych dystansów i śrub.

Czy obudowa jest dostarczana z wentylatorami?

Nie, wentylatory nie są dołączone. Obudowa obsługuje do 6 wentylatorów 120 mm.

Jak czyścić obudowę?

Użyj miękkiej suchej szmatki do powierzchni szklanych i metalowych. Unikaj ściernych środków czyszczących.

Gdzie znaleźć wsparcie techniczne?

Odwiedź www.vevor.com/support w celu uzyskania pomocy technicznej i certyfikatu gwarancji.

Jakie są dokładne wymiary obudowy?

Przybliżone wymiary to 430 x 210 x 460 mm (dł. x szer. x wys.).

Czy mogę zainstalować długą kartę graficzną?

Tak, obudowa akceptuje karty graficzne o długości do około 350 mm. Użyj dołączonego wspornika.

INSTRUKCJA OBSŁUGI 230B Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

VEVOR

(Zdjęcie ma charakter poglądowy, proszę odnosić się do rzeczywistego obiektu)

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkow powinien uważnie przeczytać instrukcję obsługi.

Ten produkt podlega postanowieniom Dyrektywy Europejski 2012/19/WE. Symbol przedstawiający przekreślony kosz nśmieci na kółkach oznacza, że produkt wymaga oddzieln zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzuć razem ze zwykłymi odpadami domowymi, ale należy je do punktu zbiórki w celu recyklingu urządzeń elektryczny elektronicznych.

A: Pakiet akcesoriów

B: Interfejs przewodowy

C: Interfejs I/O

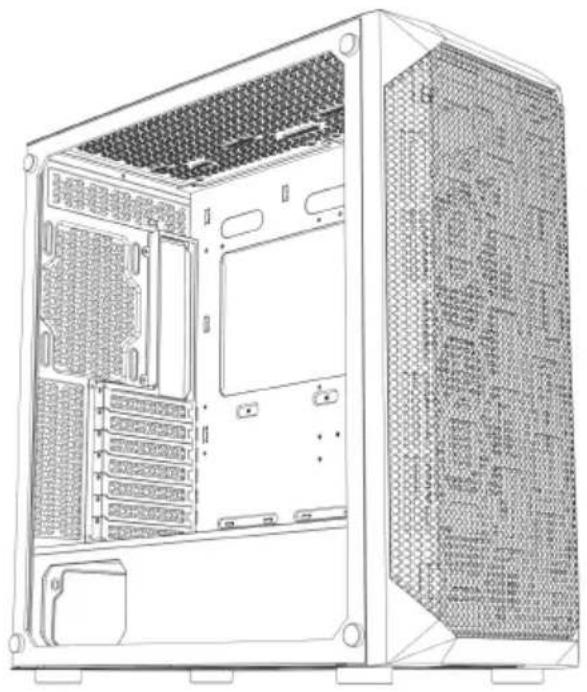

D: Widok pełny

E: Demontaż prawego panelu

F: Demontaż lewego/przedniego panelu

G: Montaż wentylatora górnego

H: Montaż tylnego wentylatora

J: Montaż wentylatora na panelu przednim

J: Instalacja energetyczna

K: Instalacja dysku twardego

L: Instalacja płyty głównej

M: Instalacja karty graficznej

A

Śruby do płyty głównej*12

Dystans miedziany*3

Rzepy do kabli*5

Śruby zasilacza*8

Śruby do dysków twardych*12

Otwórz prawą płytę żelazną

Otwórz lewą szklaną płytę i zdejmij przednią płytę

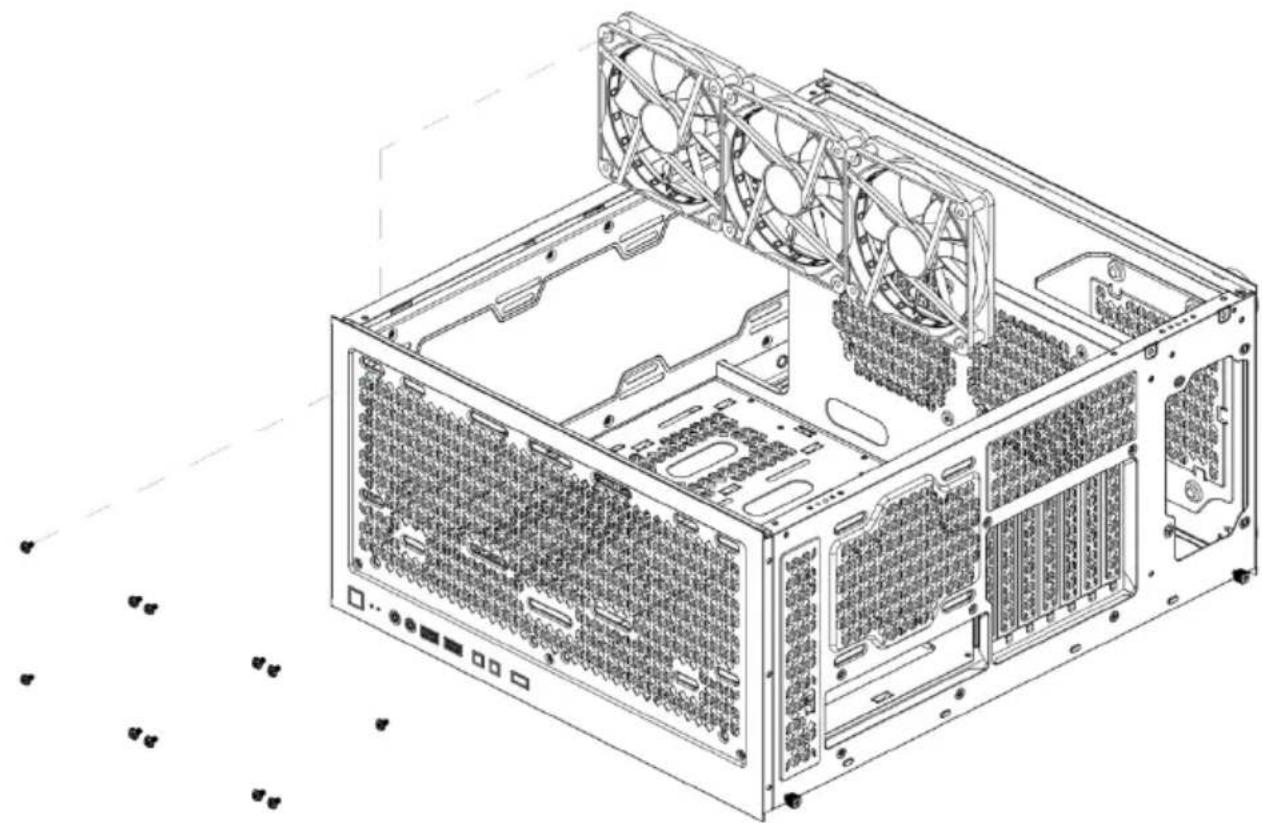

Montaż górnego wentylatora

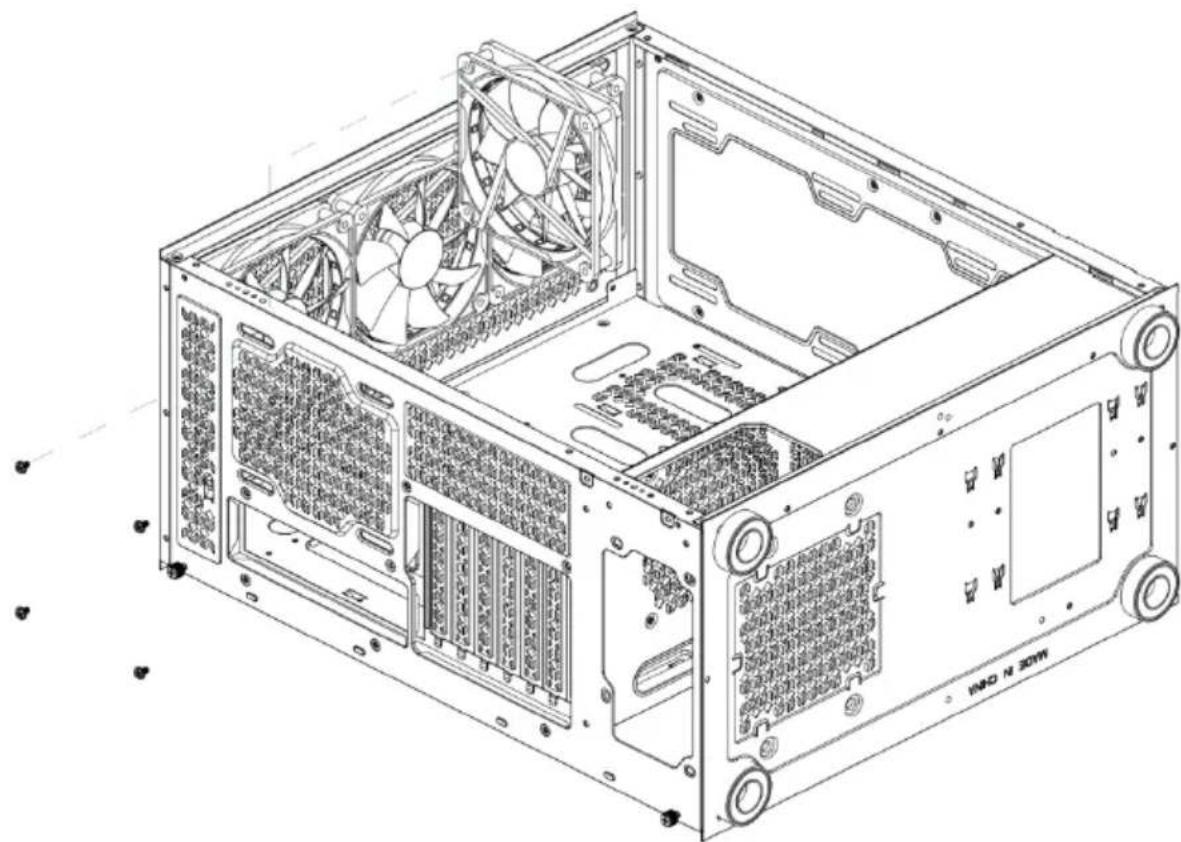

Montaż tylnego wentylatora

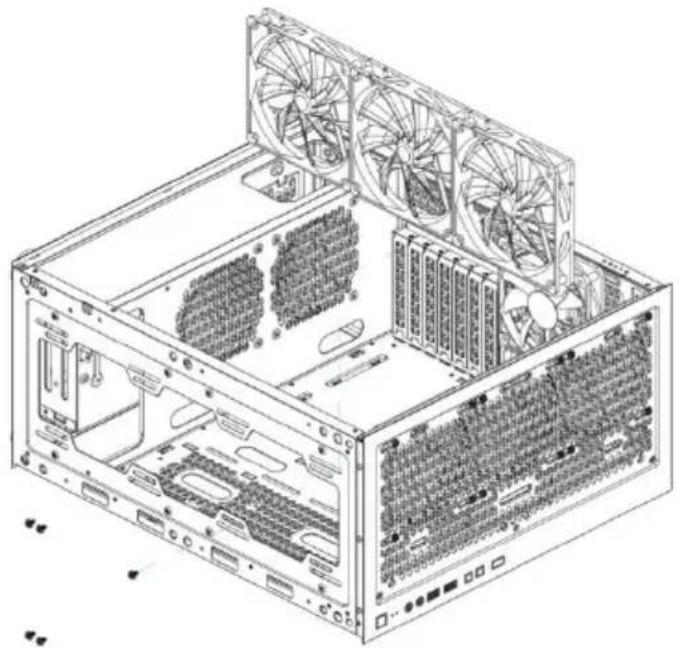

Montaż wentylatora na panelu przednim

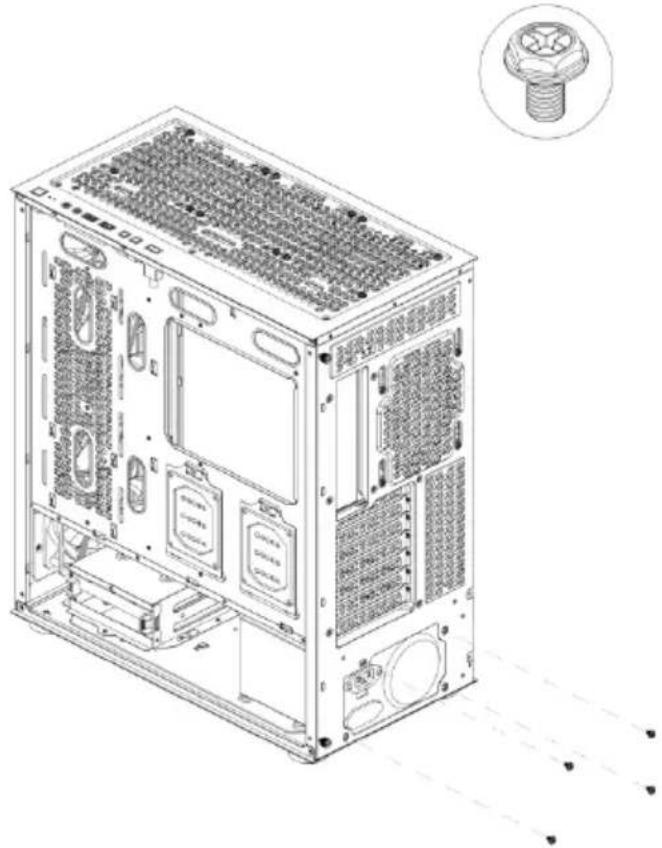

Instalacja zasilania

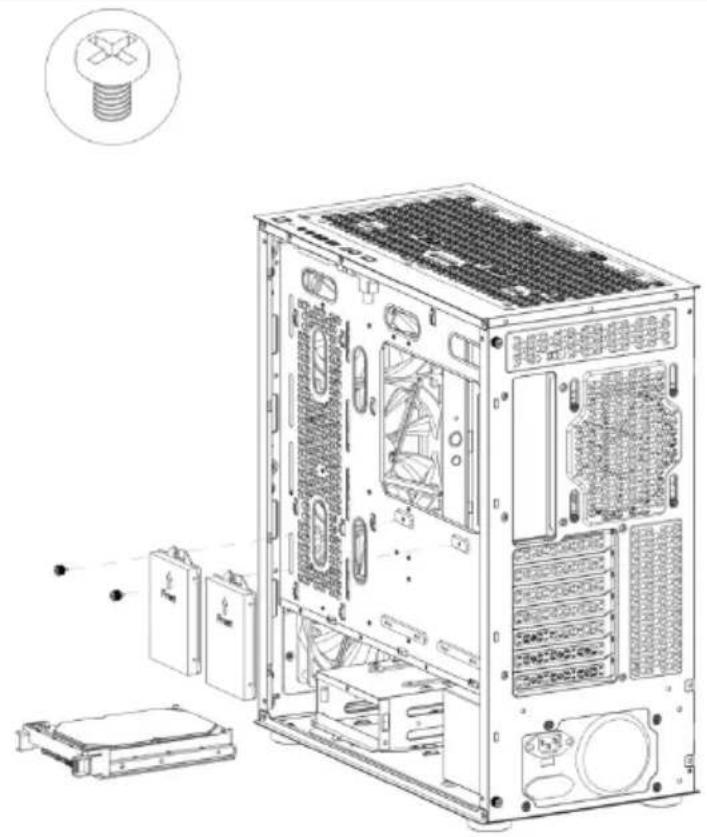

Instalowanie dysków twardych SSD i HDD

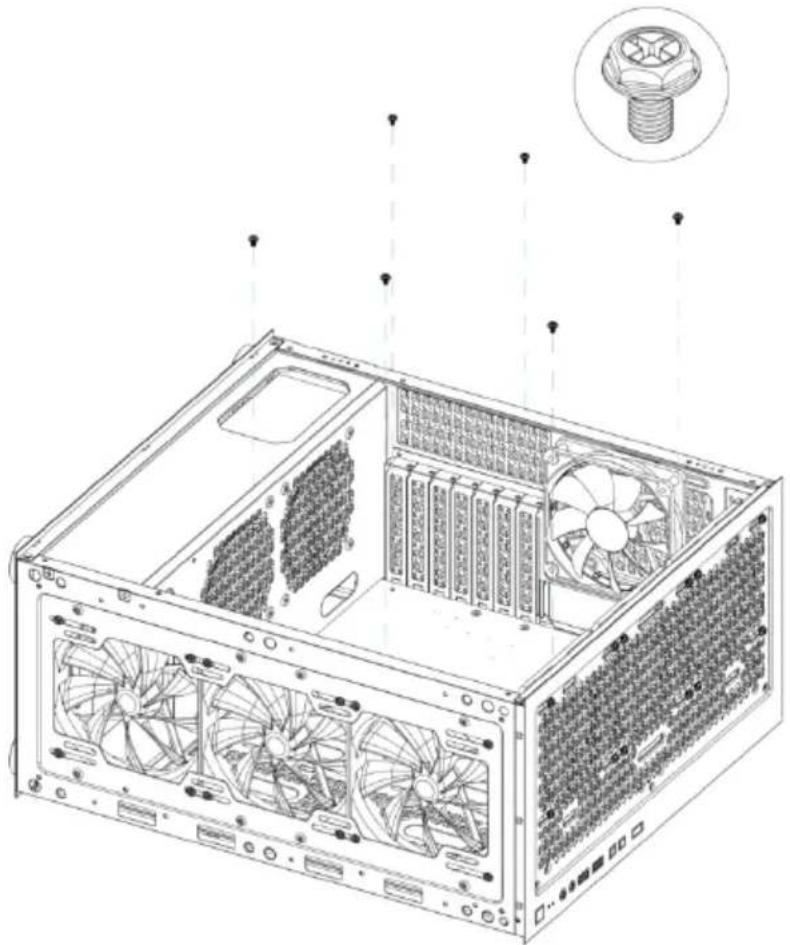

Instalacja płyty głównej

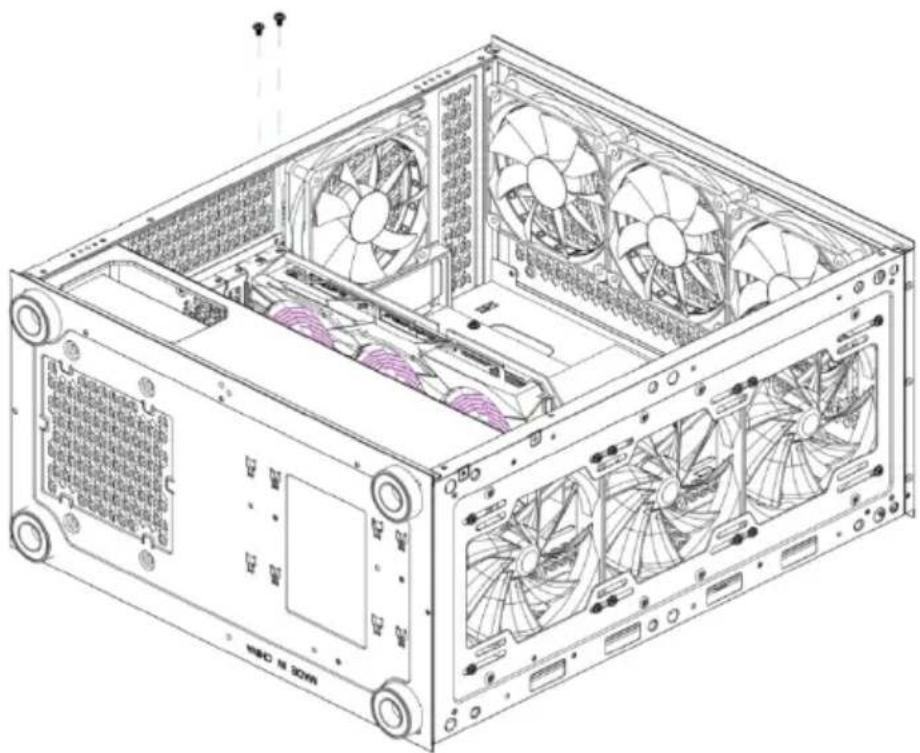

Instalowanie karty graficznej

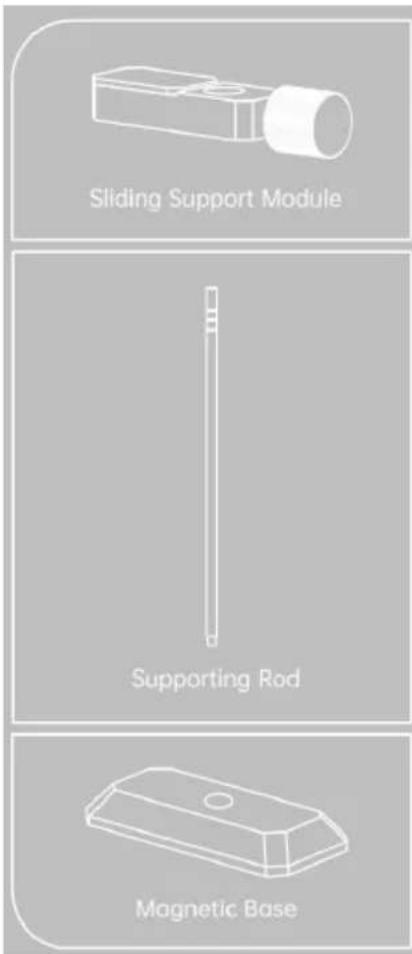

Zainstaluj uchwyt karty graficznej

Producent: Shanghai Muxin Muye Youxian Gongsi

Adres: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu, Szanghaj 200000 CN.

Wsparcie techniczne i certyfikat e-gwarancji: www.vevor.com/support

VEVOR
