Tipo de producto	Unidad central (gabinete para PC)
Marca	Vevor
Modelo	230B
Factor de forma	Torre media (Mid Tower)
Material	Acero y vidrio templado
Dimensiones (aproximadamente)	430 x 210 x 460 mm
Peso (aproximadamente)	5.5 kg
Compatibilidad de placa base	ATX, Micro-ATX, Mini-ITX
Bahías de almacenamiento	2 x SSD 2.5", 2 x HDD 3.5"
Fuente de alimentación compatible	ATX (no incluida)
Ubicaciones de ventiladores	Superior: 2 x 120 mm, Trasera: 1 x 120 mm, Frontal: 3 x 120 mm
Conectores del panel frontal	USB 3.0, USB 2.0, conector de audio
Accesorios incluidos	Tornillos para placa base, separadores, velcro, tornillos para fuente de alimentación y discos duros
Soporte técnico	www.vevor.com/support
Garantía	Certificado de garantía electrónico disponible
Limpieza	Paño suave seco para superficies de vidrio y metal
Seguridad	Bordes protegidos, ventilación adecuada requerida

Preguntas frecuentes - 230B Vevor

¿Qué tipo de placa base puedo instalar en el Vevor 230B?

Puede instalar una placa base en formato ATX, Micro-ATX o Mini-ITX.

¿Cuántos discos duros puedo agregar?

El gabinete ofrece 2 bahías para SSD 2.5" y 2 bahías para HDD 3.5".

¿Qué fuente de alimentación es compatible?

Una fuente de alimentación en formato ATX estándar (no incluida) es compatible. Verifique la longitud máxima para un montaje fácil.

¿El panel frontal es de vidrio?

Sí, el panel frontal es de vidrio templado, al igual que el panel lateral izquierdo.

¿Cómo instalar la placa base?

Consulte la sección Instalación de la placa base del manual. Utilice los separadores y tornillos suministrados.

¿El gabinete viene con ventiladores?

No, los ventiladores no están incluidos. El gabinete soporta hasta 6 ventiladores de 120 mm.

¿Cómo limpiar el gabinete?

Use un paño suave y seco para las superficies de vidrio y metal. Evite productos abrasivos.

¿Dónde encontrar soporte técnico?

Visite www.vevor.com/support para asistencia técnica y el certificado de garantía.

¿Cuáles son las dimensiones exactas del gabinete?

Las dimensiones aproximadas son 430 x 210 x 460 mm (L x An x Al).

¿Puedo instalar una tarjeta gráfica larga?

Sí, el gabinete admite tarjetas gráficas de hasta aproximadamente 350 mm de largo. Utilice el soporte suministrado.

MANUAL DE USUARIO 230B Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

VEVOR

(La imagen es solo de referencia, consulte el objeto real)

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto puede diferir del producto que haya recibido. Le rogamos que nos informe si no le informamos de nuevo si hay actualizaciones tecnológicas o software en nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usua leer atentamente el manual de instrucciones.

Este producto está sujeto a la Directiva Europea 2012/1 El símbolo de un contenedor de basura tachado indica producto requiere recogida selectiva en la Unión Europe aplica al producto y a todos los accesorios marcados o símbolo. Los productos marcados con este símbolo no desecharse con la basura doméstica normal, sino que o llevarse a un punto de recogida para el reciclaje de a eléctricos y electrónicos.

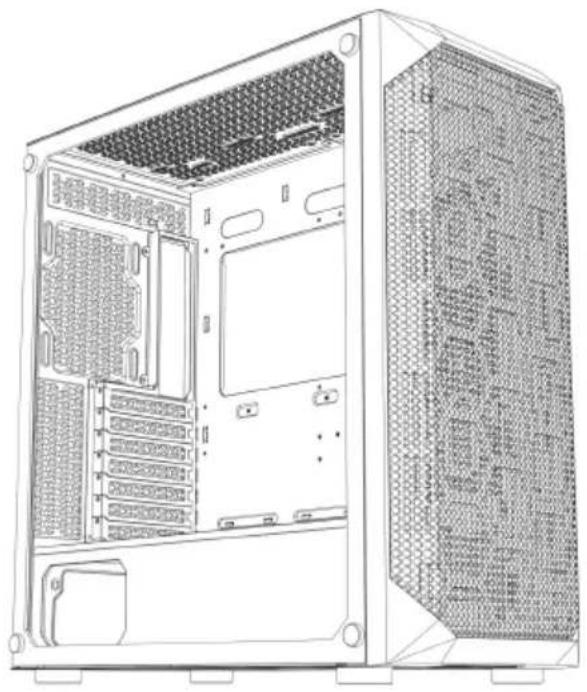

A: Paquete de accesorios B: Interfaz de cable C: Interfaz I/O D: Vista completa E: Desmontaje del panel derecho F: Desmontaje del panel delantero/izquierdo G: Instalación del ventilador superior H: Instalación del ventilador trasero I: Instalación del ventilador del panel frontal J: Instalación eléctrica K: Instalación del disco duro L: Instalación de la placa base M: Instalación de la tarjeta gráfica

A

Tornillos para placa base*12

Pilar de cobre*3

Cinta de velcro para cables*5

Tornillos para fuente de alimentación*8

Tornillos para disco duro*12

Abra la placa de hierro derecha

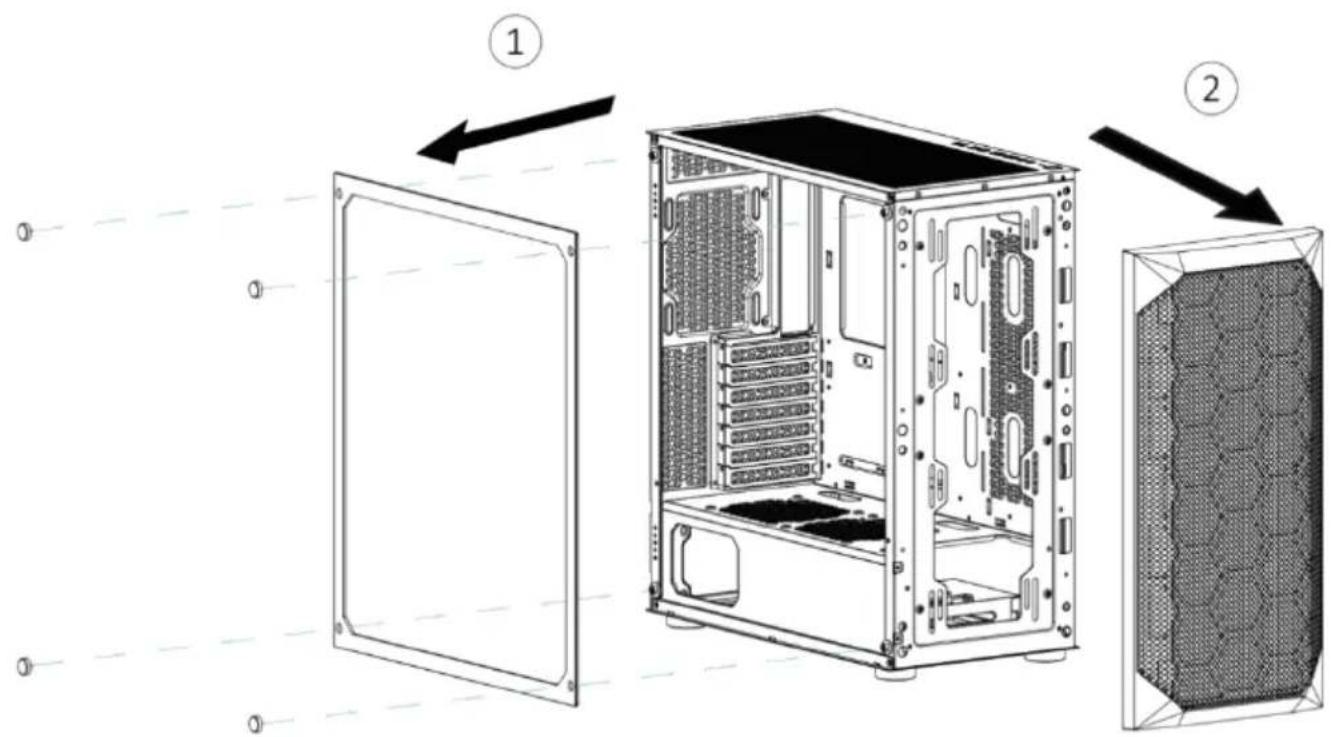

Abra la placa de vidrio izquierda y retire la placa frontal

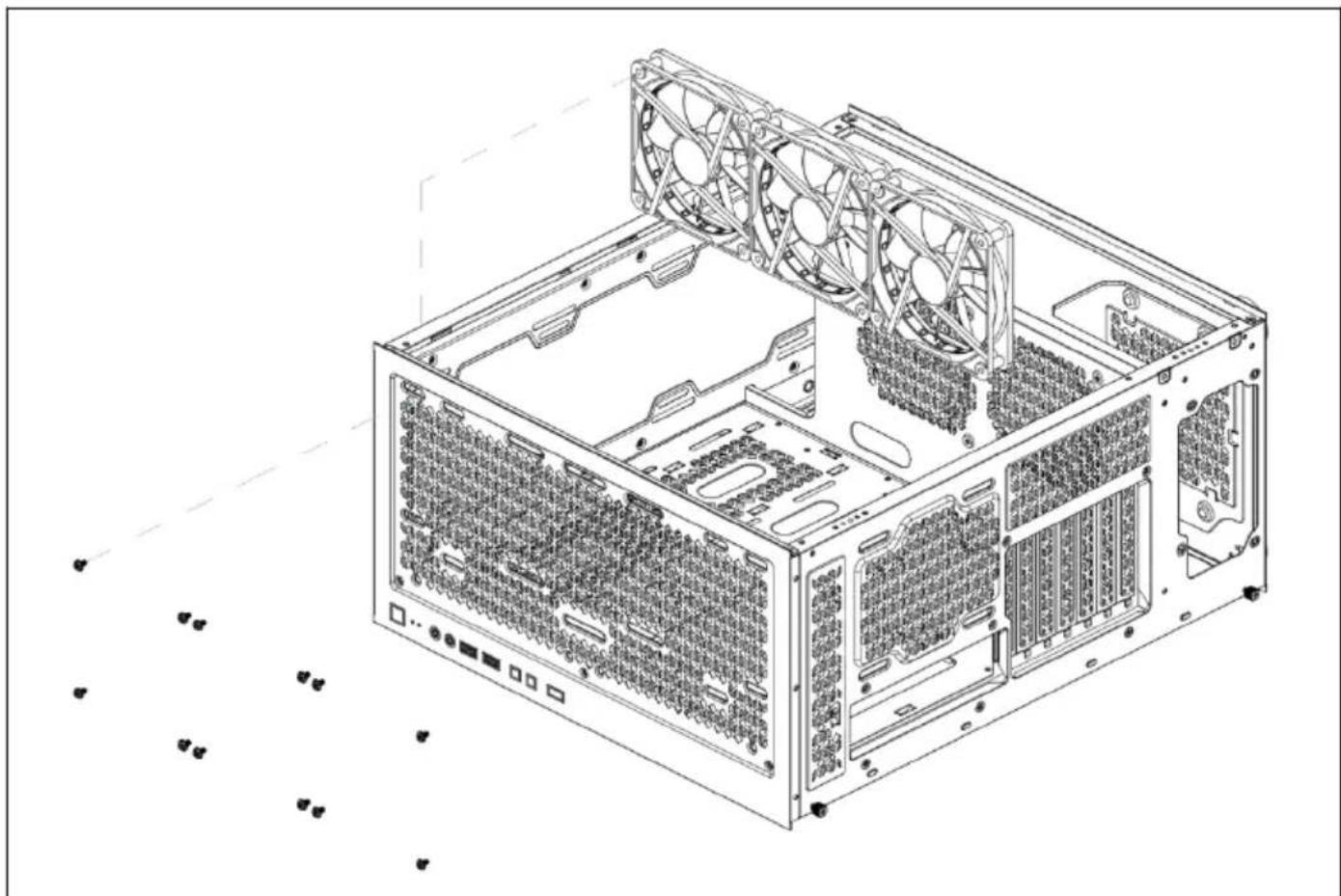

Instalación del ventilador superior

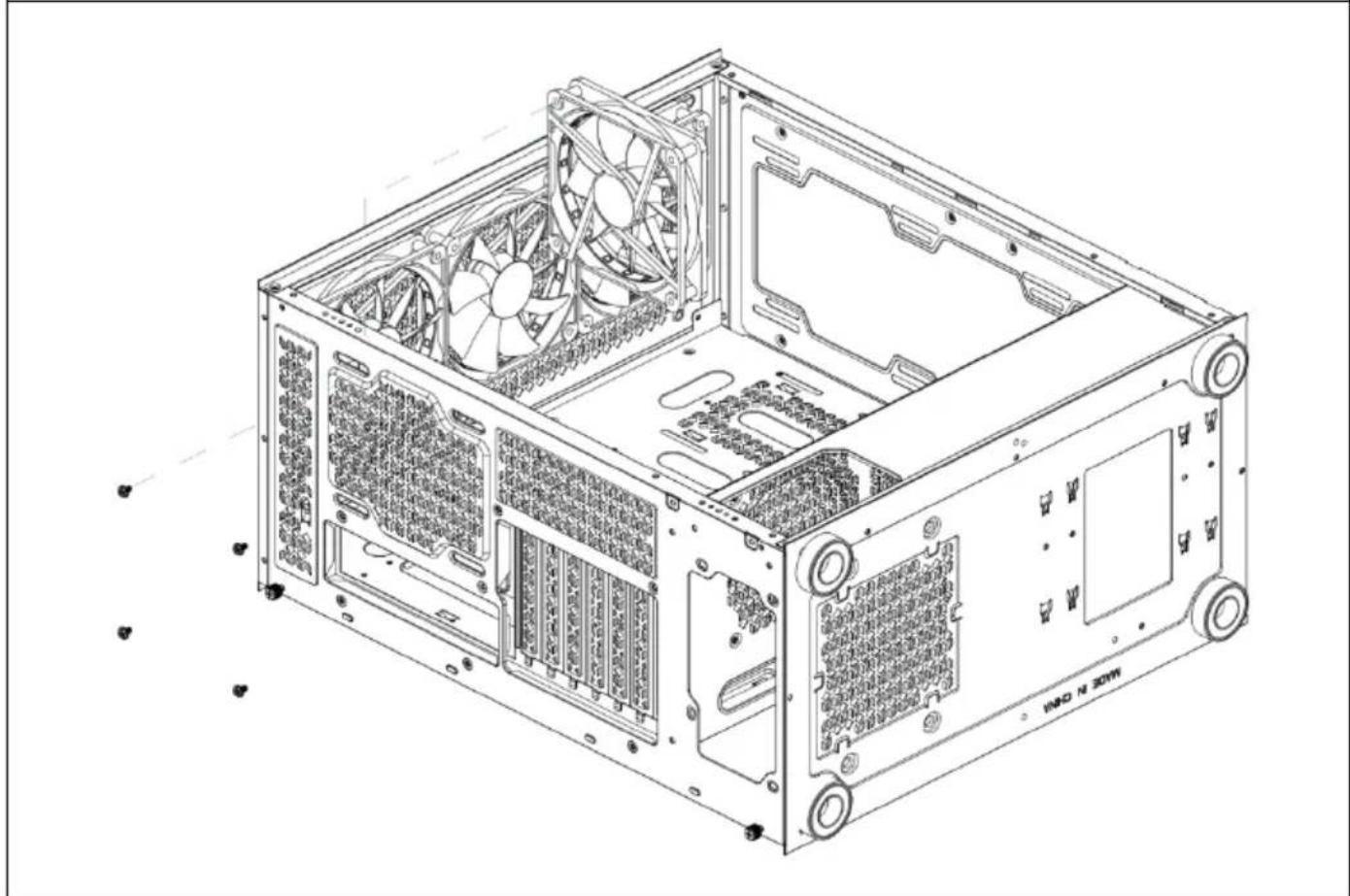

Instalación del ventilador trasero

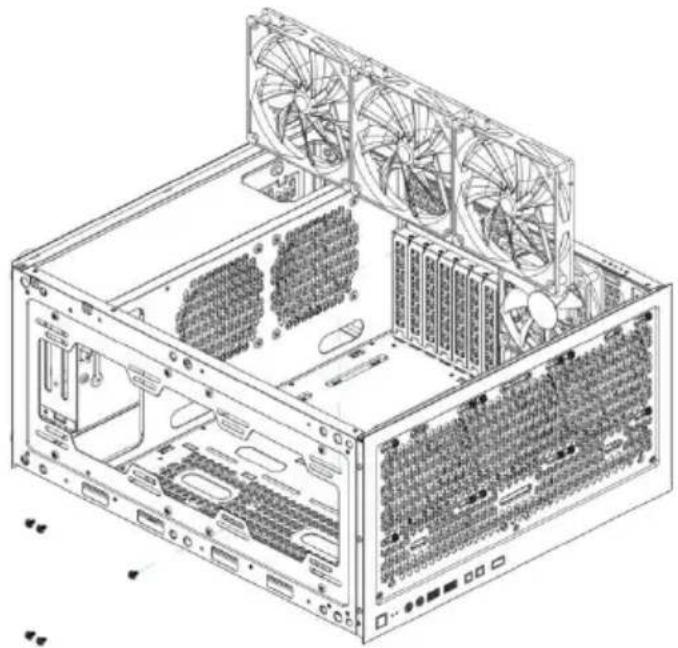

Instalación del ventilador del panel frontal

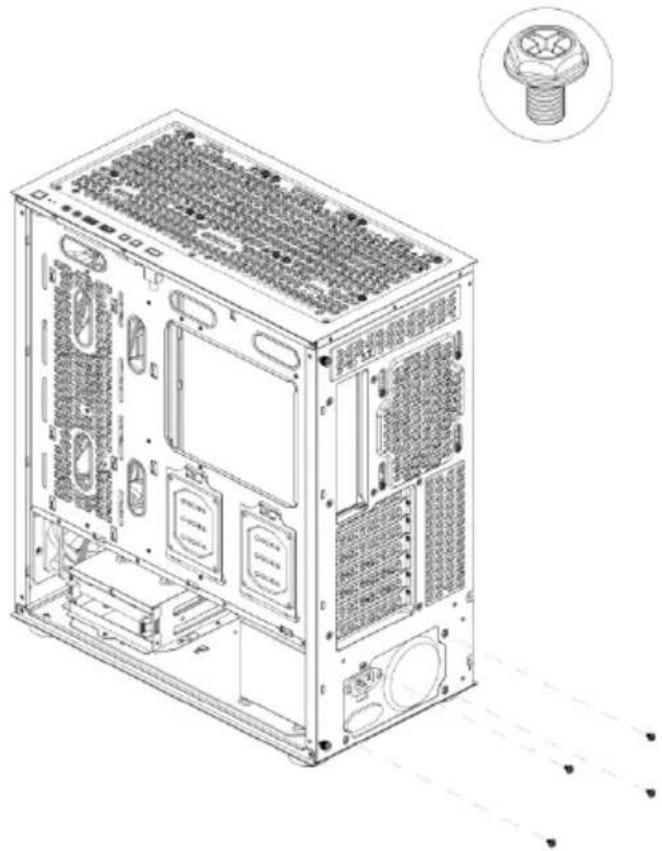

Instalación de la fuente de alimentación

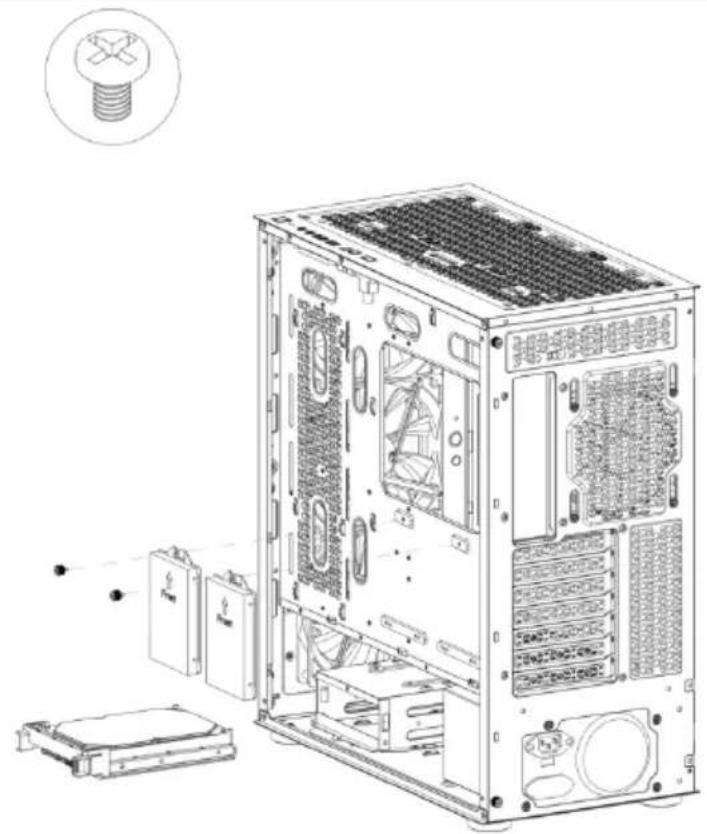

Instalación de discos duros SSD y HDD

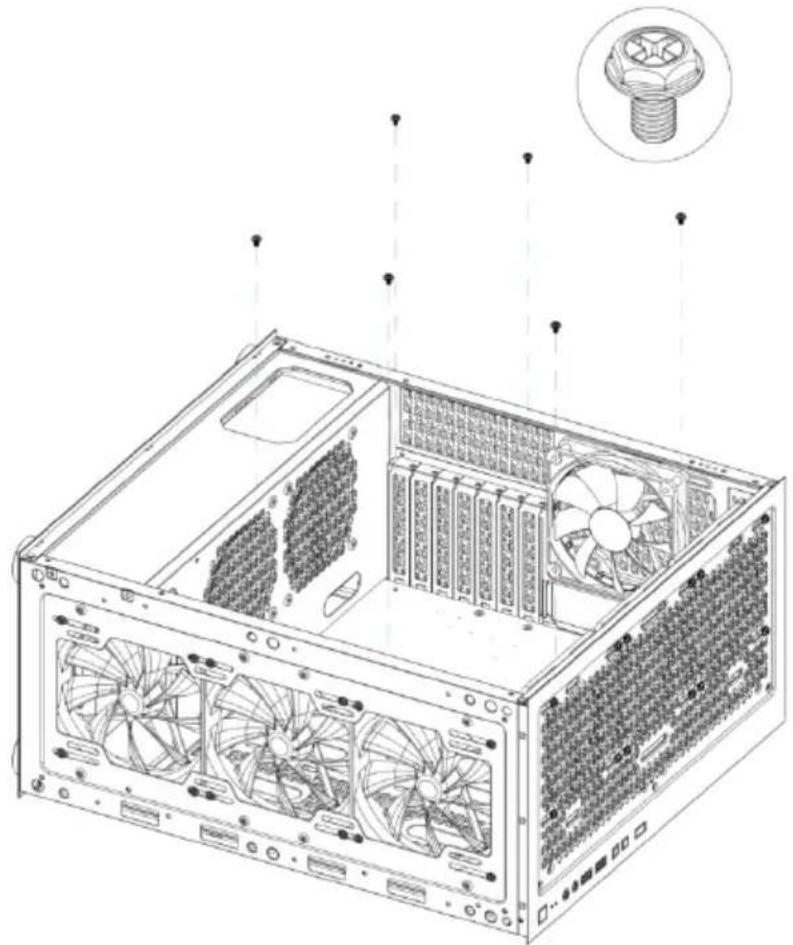

Instalación de la placa base

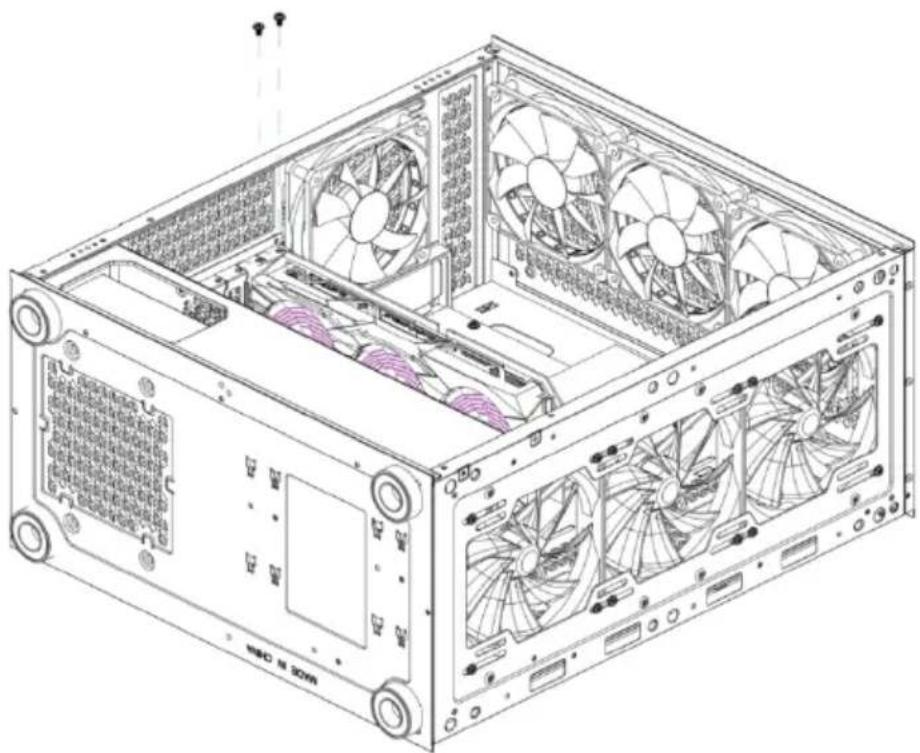

Instalación de una tarjeta gráfica

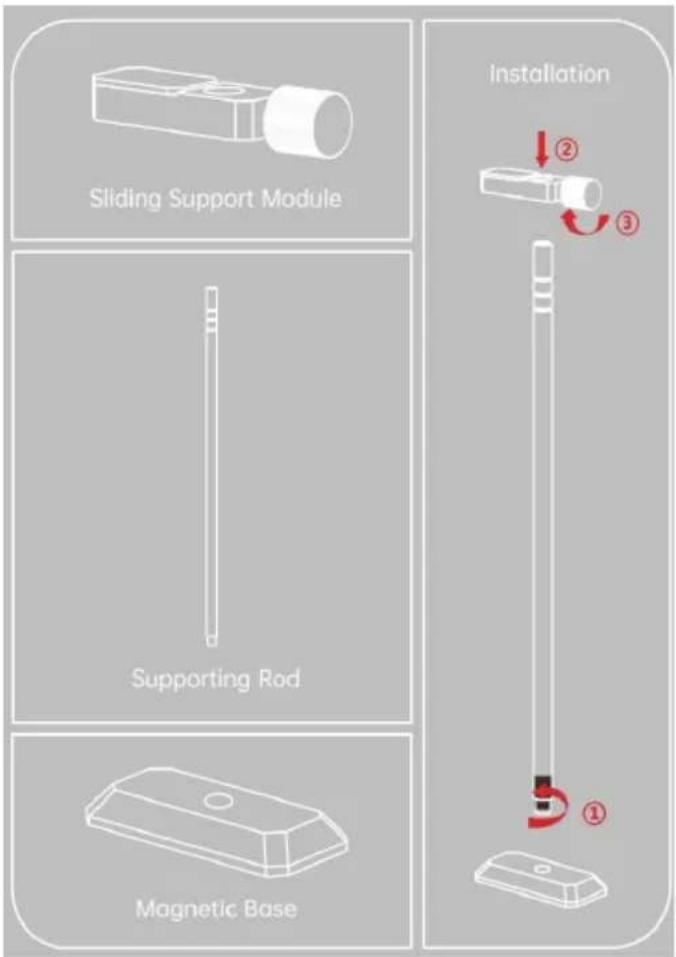

Instalar el soporte de la tarjeta gráfica

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
