K21 - Unidad Central Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Caja de PC (Unidad Central) para montaje de componentes
Marca	Vevor
Modelo	K21
Material principal	Vidrio templado (panel lateral izquierdo y frontal) + acero
Dimensiones (aprox.)	400 x 200 x 450 mm (Largo x Ancho x Alto)
Peso aprox.	5 kg
Formatos de placa base compatibles	ATX, Micro-ATX, Mini-ITX
Bahías de discos duros	2x 3.5 pulgadas (HDD) y 2x 2.5 pulgadas (SSD)
Ventiladores preinstalados	Ventiladores frontal, superior e inferior (según la configuración)
Ranuras de expansión	7 ranuras PCI (soporte para tarjeta gráfica)
Fuente de alimentación incluida	No (fuente de alimentación ATX estándar no incluida)
Conectividad del panel frontal	USB 3.0, USB 2.0, conector de audio (según el modelo)
Accesorios incluidos	Tornillos para placa base, tornillos para discos, separadores, velcros, tornillos para fuente de alimentación
Mantenimiento y limpieza	Limpiar el vidrio y el acero con un paño suave y seco; evitar productos abrasivos
Seguridad	Usar sobre una superficie estable; desconectar la alimentación antes de cualquier manipulación
Reparabilidad	Piezas de repuesto disponibles: ventiladores, paneles, soportes; reemplazo fácil de componentes estándar
Garantía	Garantía legal de conformidad (2 años en la UE)

Preguntas frecuentes - K21 Vevor

¿Qué formatos de placa base soporta la caja K21?

La caja Vevor K21 soporta los formatos ATX, Micro-ATX y Mini-ITX.

¿Cuántos discos duros se pueden instalar?

Puede instalar hasta 2 discos duros de 3,5 pulgadas (HDD) y 2 discos SSD de 2,5 pulgadas.

¿Se necesita una fuente de alimentación específica?

La fuente de alimentación no está incluida. Use una fuente ATX estándar (no modular o modular).

¿Cómo instalar la placa base?

Siga los pasos L y M del manual: fije los separadores (copper pillars) a la caja, luego atornille la placa base usando los tornillos proporcionados.

¿El panel de vidrio es frágil?

Sí, el vidrio templado es resistente pero puede romperse en caso de golpe violento. Manipúlelo con precaución y use solo paños suaves para limpiarlo.

¿Qué herramientas son necesarias para el montaje?

Un destornillador de estrella (Phillips) y eventualmente unos alicates para los tornillos. La mayoría de los tornillos se montan a mano.

¿La caja se entrega con ventiladores?

Sí, la caja se entrega con ventiladores en las posiciones frontal, superior e inferior. El número exacto depende de la versión.

¿Puedo instalar una tarjeta gráfica larga?

Sí, la caja soporta tarjetas gráficas de hasta aproximadamente 330 mm de longitud (según la configuración).

¿Cómo limpiar la caja?

Use un paño de microfibra seco o ligeramente húmedo para las superficies de vidrio y metal. Evite limpiadores abrasivos o a base de alcohol.

¿Qué hacer si una pieza falta o está defectuosa?

Contacte al servicio postventa de Vevor a través de su sitio web o del importador mencionado en el manual. Se aplica la garantía legal.

MANUAL DE USUARIO K21 Vevor

(La imagen es solo de referencia, consulte el objeto real)

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de usar. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto dependerá del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o software en nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usualer atentamente el manual de instrucciones.

Este producto está sujeto a la Directiva Europea 2012/1El símbolo de un conteditor de basura tachado indicaproducto requisere recogida selectiva en la Unión Europeaplica al producto y a todos los accesorios marcados osimbolo. Los productos marcados con este símbolo nodessecharse con la basura domestica normal, sino que clllvarse a un punto de recogida para el reciclaje de alelectricos y electrónicos.

A: Paquete de accesorios

B: Interfaz de cable

C: Interfaz de E/S

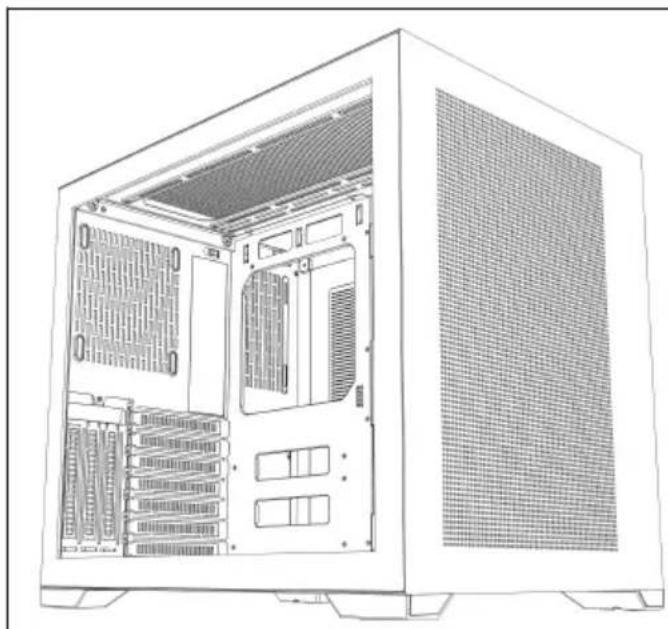

D: Vista completa

E: Desmontaje del panel superior/derecho

F: Desmontaje del panel delantero/izquierdo

G: Desmontaje del rack de discos duros e instalación de fuente de alimentación

H: Instalación del disco duro y ventilador frontal de la instalación de M/B

J: Instalación del ventilador superior

K: Instalación del ventilador inferior

L: Instalación de la placa base

M: Instalación de la tarjeta gráfica

Tornillos para placa base*10

Pilar de cobre*3

Cinta de velcro para cables*5

Tornillos para fuente de alimentación*5

Tornillos para disco duro*4

Desmontaje de la placa de hierro derecha y la placa superior

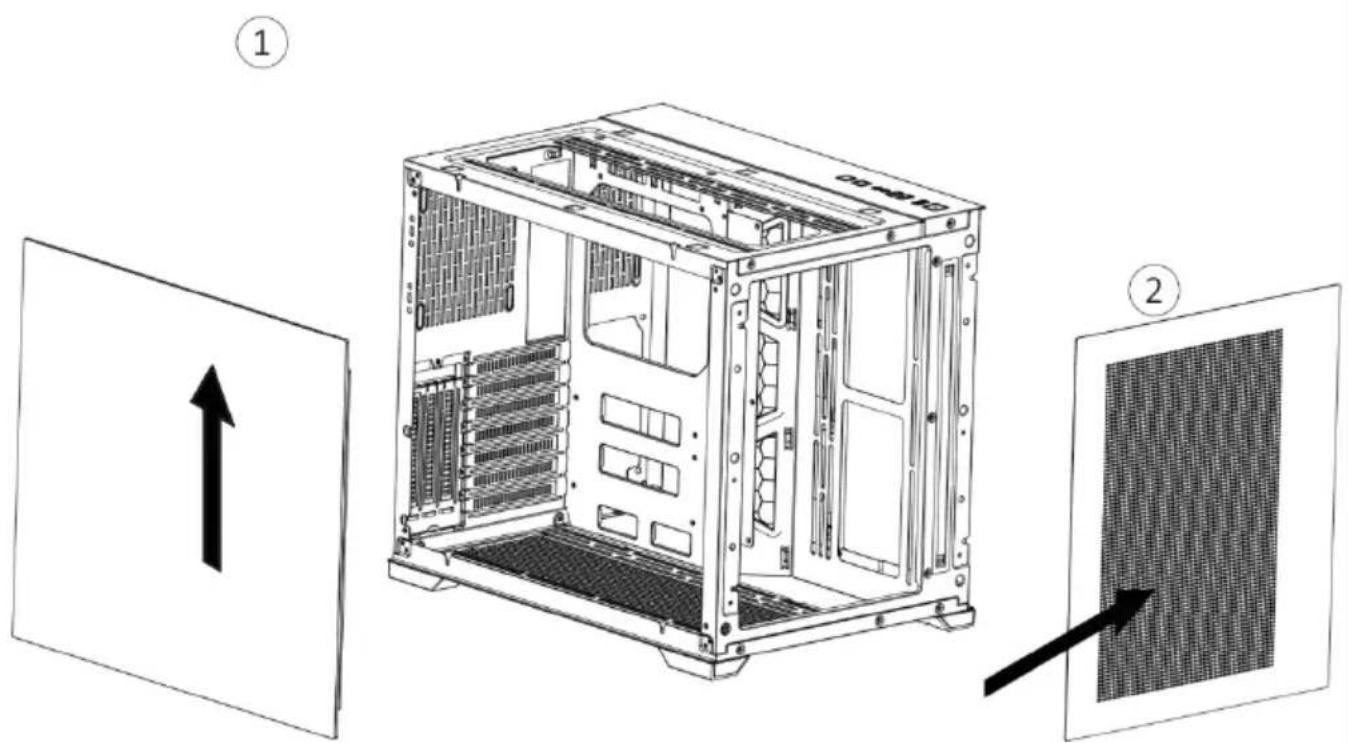

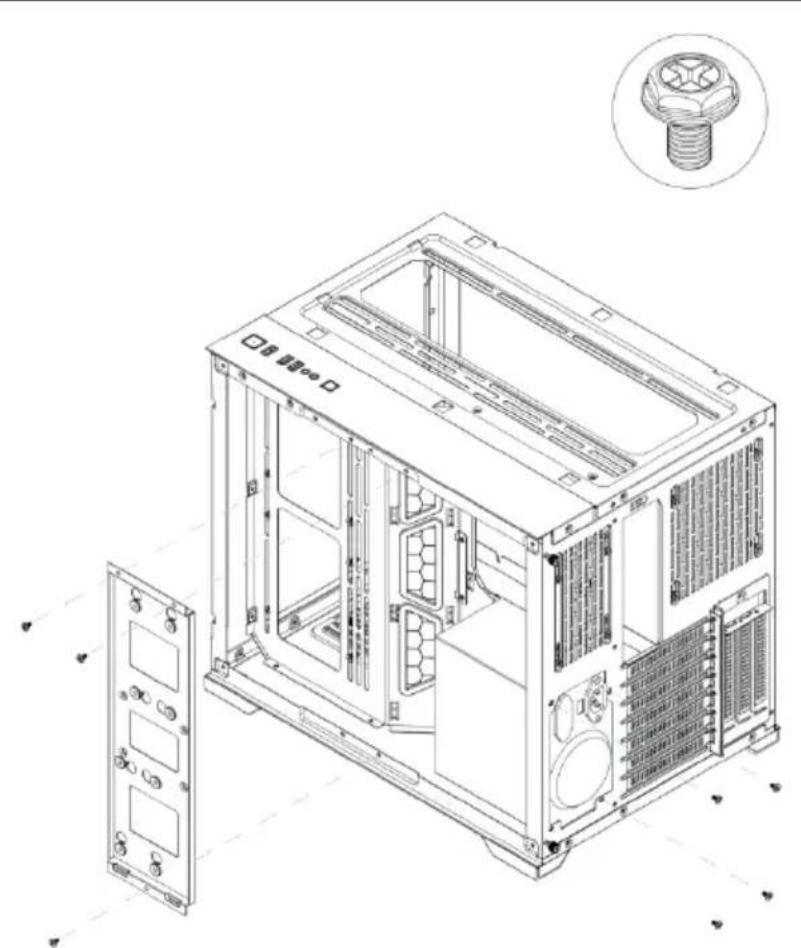

Desmontaje del panel de cristal izquierdo y del panel frontal de

hierro

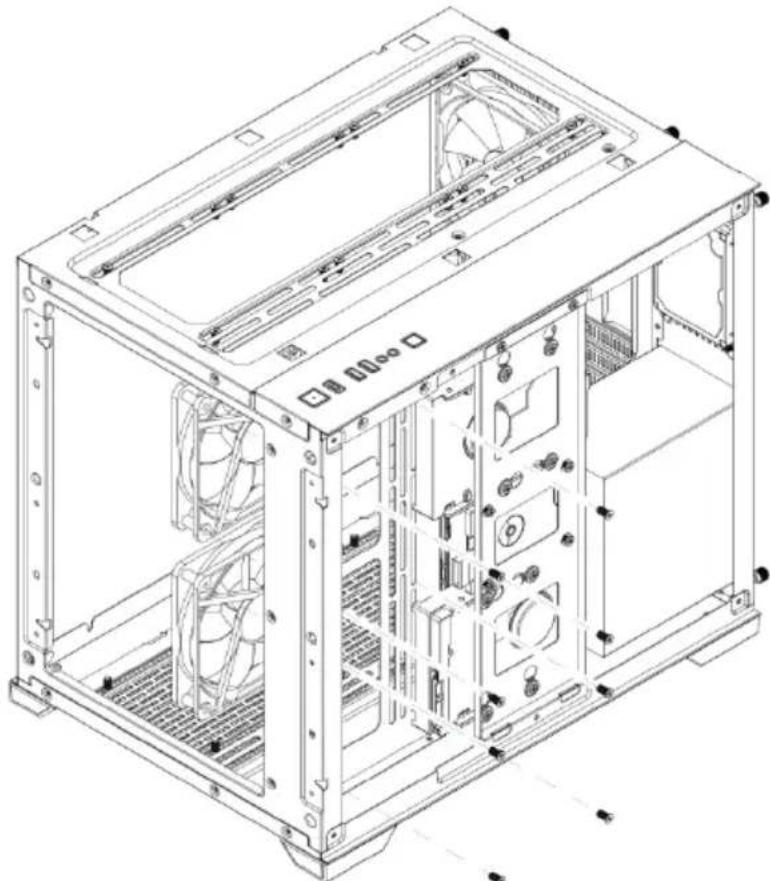

Desmontaje del rack del disco duro e instalación de la fuente de alimentación

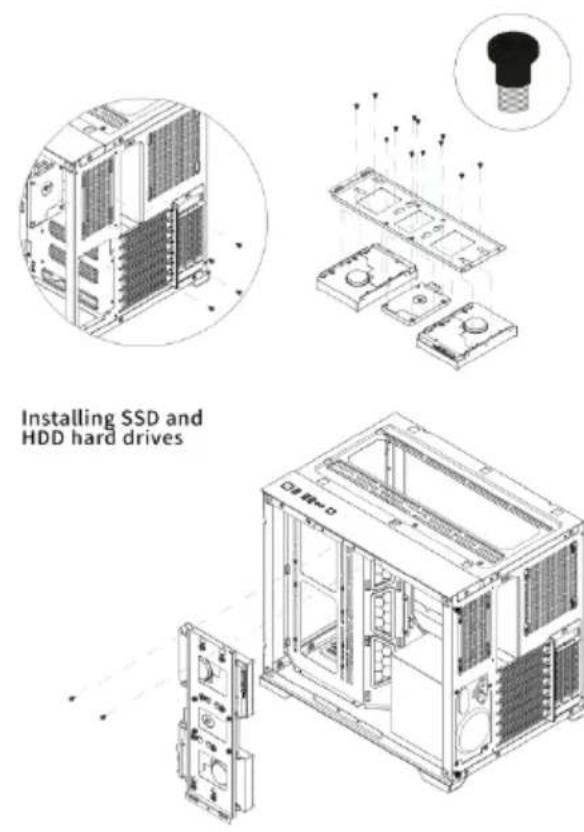

Instalación de discos duros SSD y HDD

Instalación del ventilador frontal de la placa base

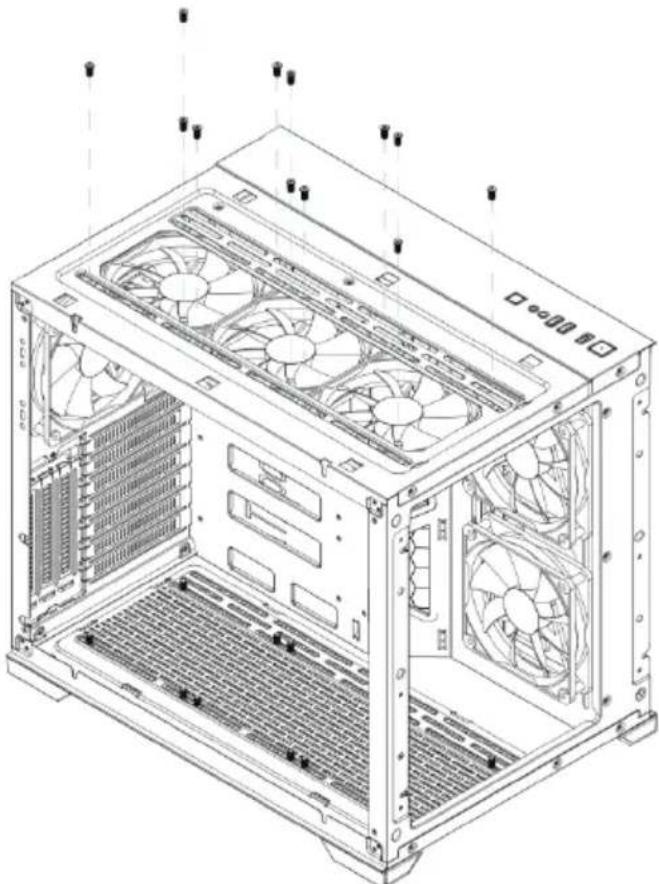

Instalación del ventilador superior

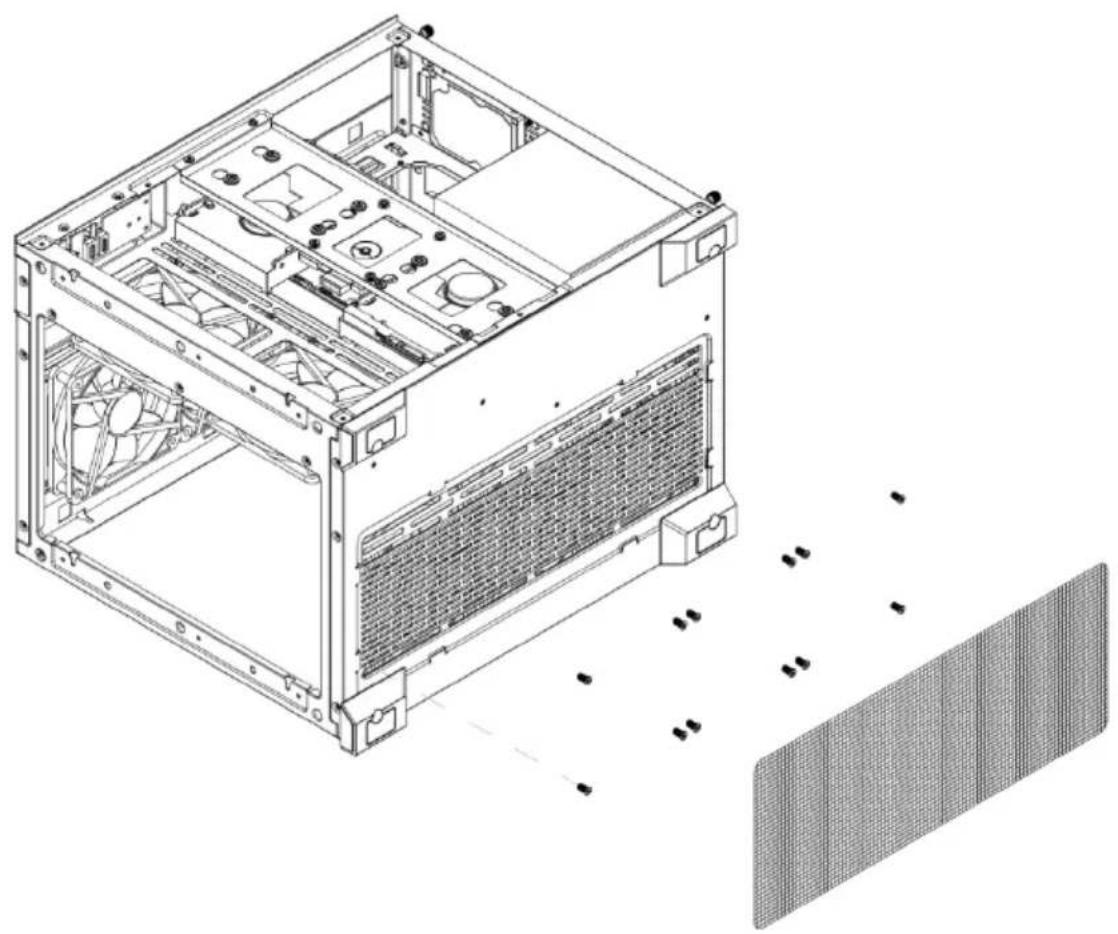

Instalación del ventilador inferior

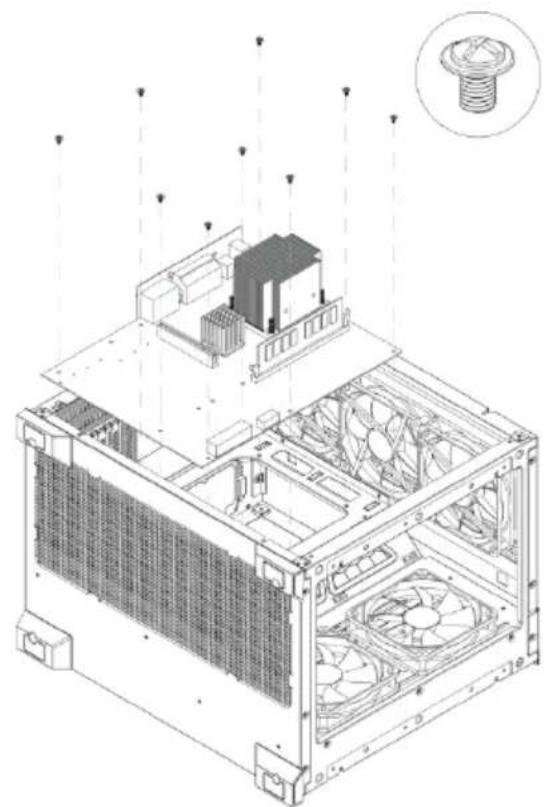

Instalación de la placa base

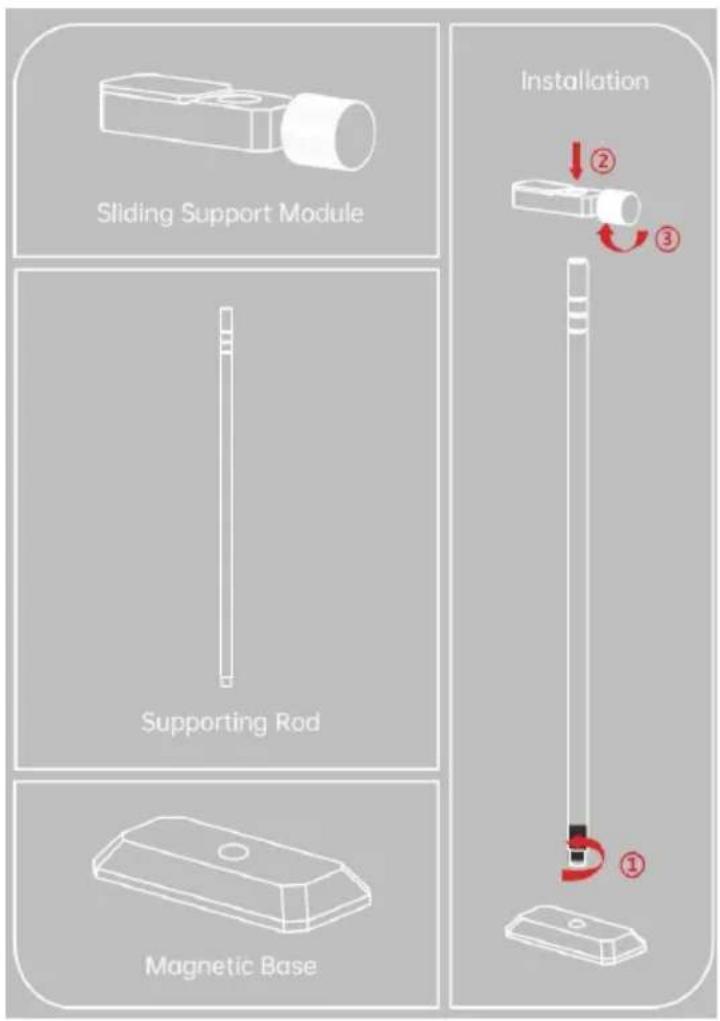

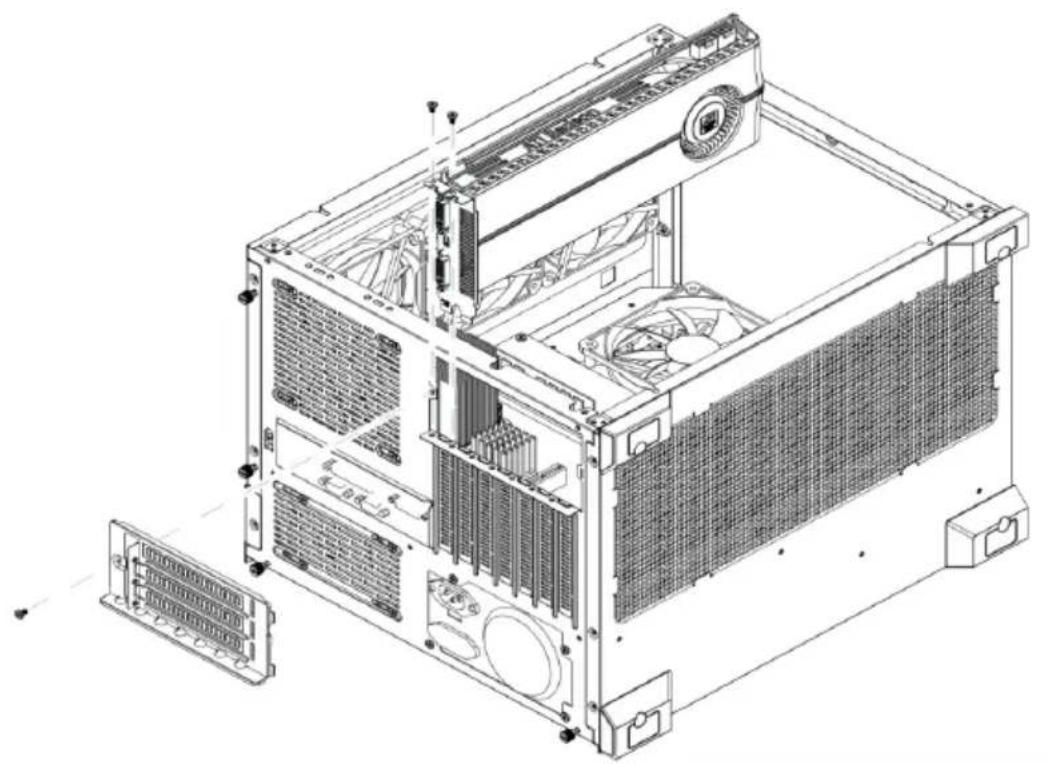

Instalación de una tarjeta gráfica. Instalar el soporte de la tarjeta gráfica

Fabricante: Shanghaiuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

VEVOR
