Producttype	PC-behuizing (Centrale Eenheid) voor montage van componenten
Merk	Vevor
Model	K21
Hoofdmateriaal	Gehard glas (linkerzijpaneel en voorpaneel) + staal
Afmetingen (ongeveer)	400 x 200 x 450 mm (L x B x H)
Gewicht ongeveer	5 kg
Ondersteunde moederbordformaten	ATX, Micro-ATX, Mini-ITX
Hardeschijfplaatsen	2x 3,5 inch (HDD) en 2x 2,5 inch (SSD)
Voorgeïnstalleerde ventilatoren	Voor-, boven- en onderventilatoren (afhankelijk van configuratie)
Uitbreidingssleuven	7 PCI-slots (ondersteuning grafische kaart)
Voeding inbegrepen	Nee (standaard ATX-voeding niet meegeleverd)
Connectiviteit voorpaneel	USB 3.0, USB 2.0, audio-aansluiting (afhankelijk van model)
Meegeleverde accessoires	Schroeven voor moederbord, schroeven voor schijven, afstandshouders, klittenband, schroeven voor voeding
Onderhoud en reiniging	Reinig het glas en staal met een zachte, droge doek; vermijd schurende producten
Veiligheid	Gebruik op een stabiel oppervlak; koppel de voeding los voordat u aanpassingen uitvoert
Repareerbaarheid	Verkrijgbare reserveonderdelen: ventilatoren, panelen, steunen; eenvoudige vervanging van standaardcomponenten
Garantie	Wettelijke conformiteitsgarantie (2 jaar in EU)

Veelgestelde vragen - K21 Vevor

Welke moederbordformaten ondersteunt de K21-behuizing?

De Vevor K21-behuizing ondersteunt de formaten ATX, Micro-ATX en Mini-ITX.

Hoeveel harde schijven kunnen worden geïnstalleerd?

U kunt maximaal 2 harde schijven van 3,5 inch (HDD) en 2 SSD's van 2,5 inch installeren.

Is een speciale voeding nodig?

De voeding is niet inbegrepen. Gebruik een standaard ATX-voeding (niet-modulair of modulair).

Hoe installeer ik het moederbord?

Volg de stappen L en M van de handleiding: bevestig de afstandshouders (koperen pilaartjes) aan de behuizing, schroef vervolgens het moederbord vast met de meegeleverde schroeven.

Is het glazen paneel kwetsbaar?

Ja, gehard glas is stevig maar kan breken bij een harde klap. Ga er voorzichtig mee om en gebruik alleen zachte doeken om het schoon te maken.

Welke gereedschappen zijn nodig voor de montage?

Een kruiskopschroevendraaier (Phillips) en eventueel een tang voor de schroeven. De meeste schroeven kunnen met de hand worden vastgedraaid.

Wordt de behuizing met ventilatoren geleverd?

Ja, de behuizing wordt geleverd met ventilatoren op de voor-, boven- en onderposities. Het exacte aantal is afhankelijk van de versie.

Kan ik een lange grafische kaart installeren?

Ja, de behuizing ondersteunt grafische kaarten tot ongeveer 330 mm lengte (afhankelijk van de configuratie).

Hoe maak ik de behuizing schoon?

Gebruik een droge of licht vochtige microvezeldoek voor glas- en metaaloppervlakken. Vermijd schurende of alcoholhoudende reinigingsmiddelen.

Wat te doen als een onderdeel ontbreekt of defect is?

Neem contact op met de Vevor-klantenservice via hun website of de importeur die in de handleiding wordt vermeld. De wettelijke garantie is van toepassing.

GEBRUIKSAANWIJZING K21 Vevor

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing: om het risico op letsel te verkleinen, mo gebruiker de gelebruiksaanwijzing zorgvuldig lezen.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie geschaden afvalinzameling vereist. Dit ge voor het product en alle accessoires die met dit symbo gemarkeerd. Producten die als zodanig+zijn gemarkeerd, mogen Niet met het normale huishoudelijk afval worden weggegooid, maar要去en worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronisch apparaten.

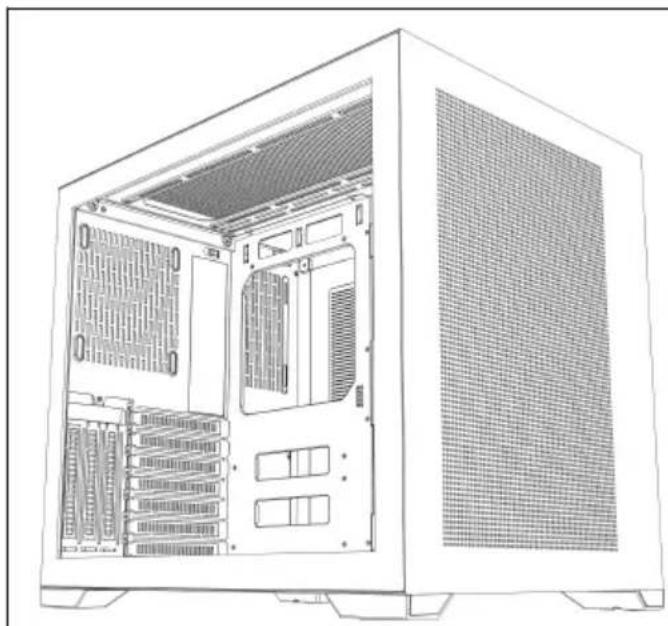

A: Accessoirepakket B: Draadinterface C: I/O-interface D: Volledig zicht E: Demontage van het ijzeren paneel bovenaan/rechts F: Demontage linker-/voorpaneel G: Demontage van het hardeschijfrek en installatie van de voeding H: Installatie van de harde schijf I: Voorste ventilator van de M/B-installatie J: Installatie van de bovenste ventilator K: Installatie van de onderste ventilator L: Moederbordinstallatie M: Installatie grafische kaart

A

Moederbordschroeven*10

Koperen afstandsbussen*3

Kabelbinders*5

Voedingsschroeven*5

Hardeschijvenschroeven*4

Demontage van de rechter ijzeren plaat en bovenplaat

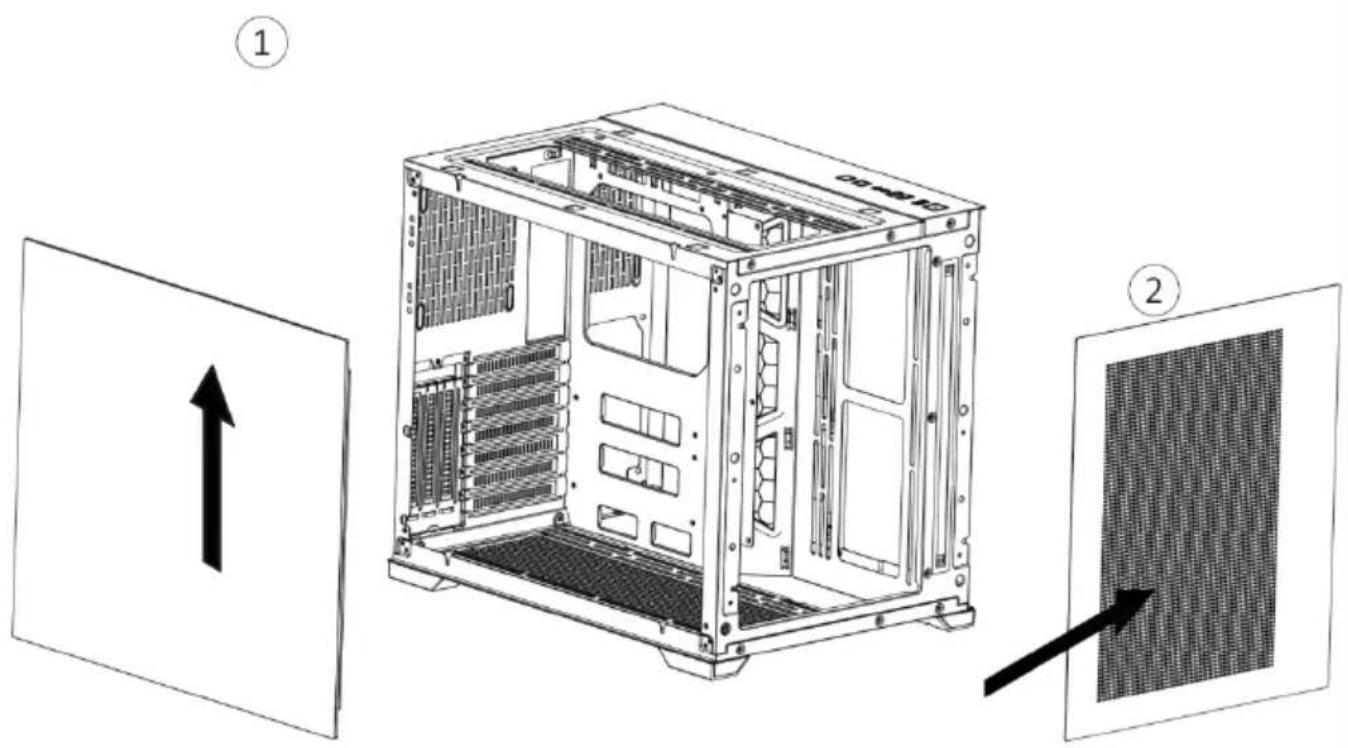

Demontage van het linker glaspaneel en het voorste ijzeren gaas

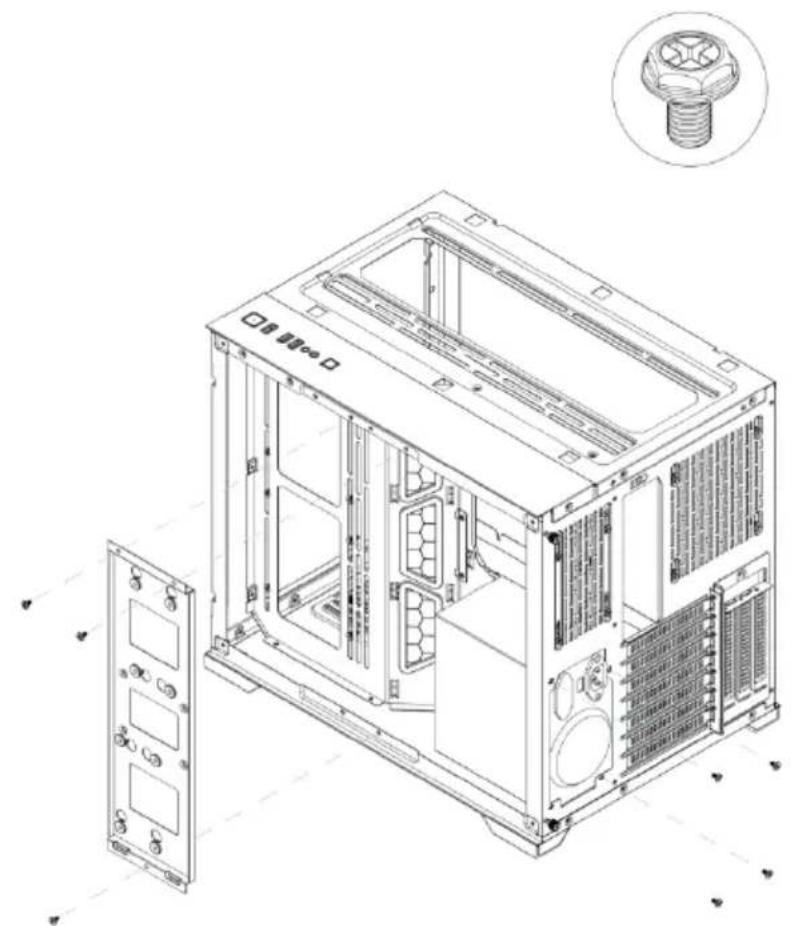

Demontage van het harde schijfrek en installatie van de voeding

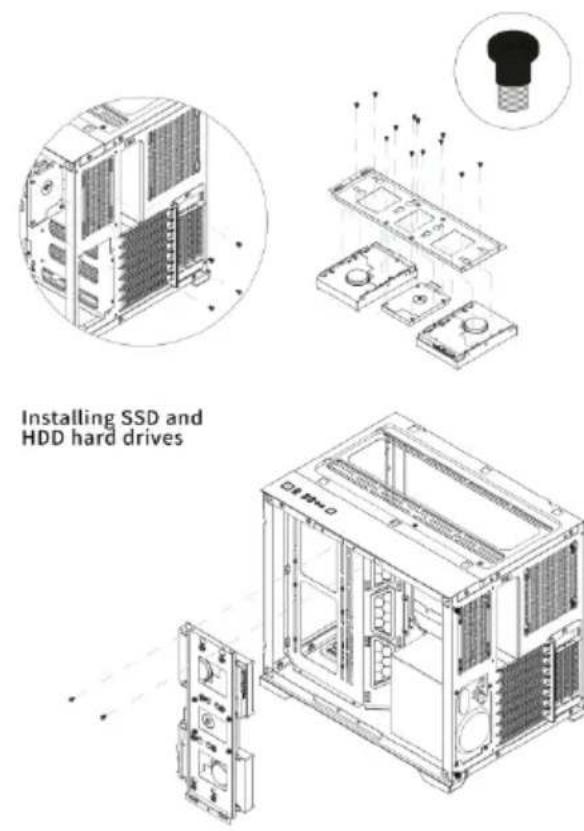

SSD- en HDD-harde schijven installeren

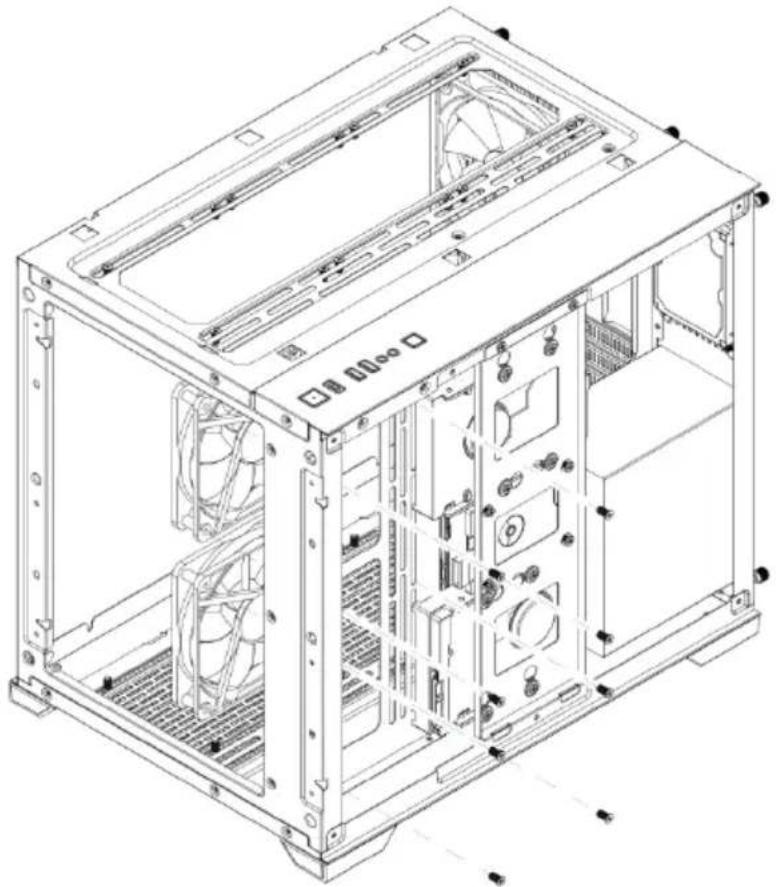

De voorste ventilator van het moederbord installeren

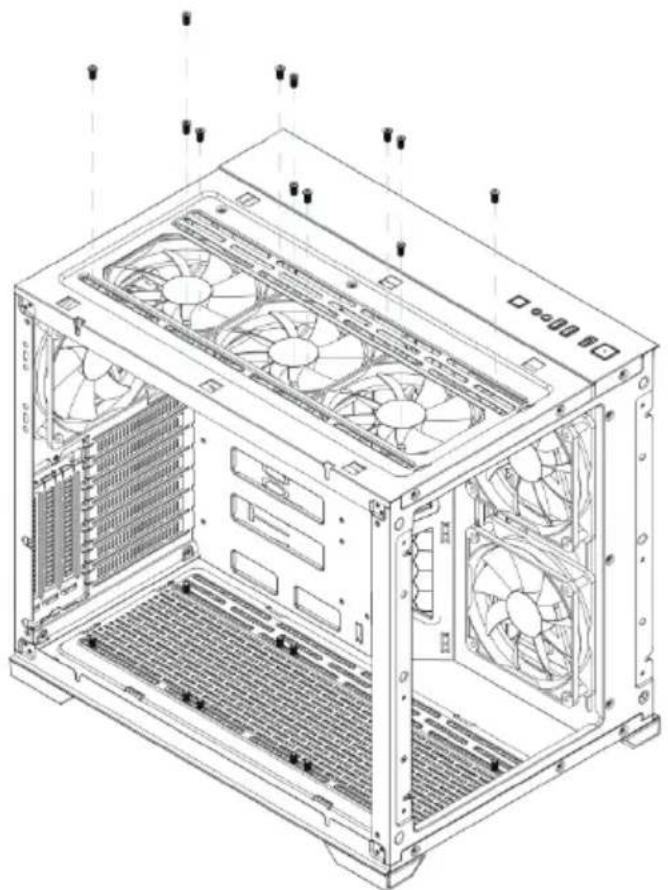

De bovenste ventilator installeren

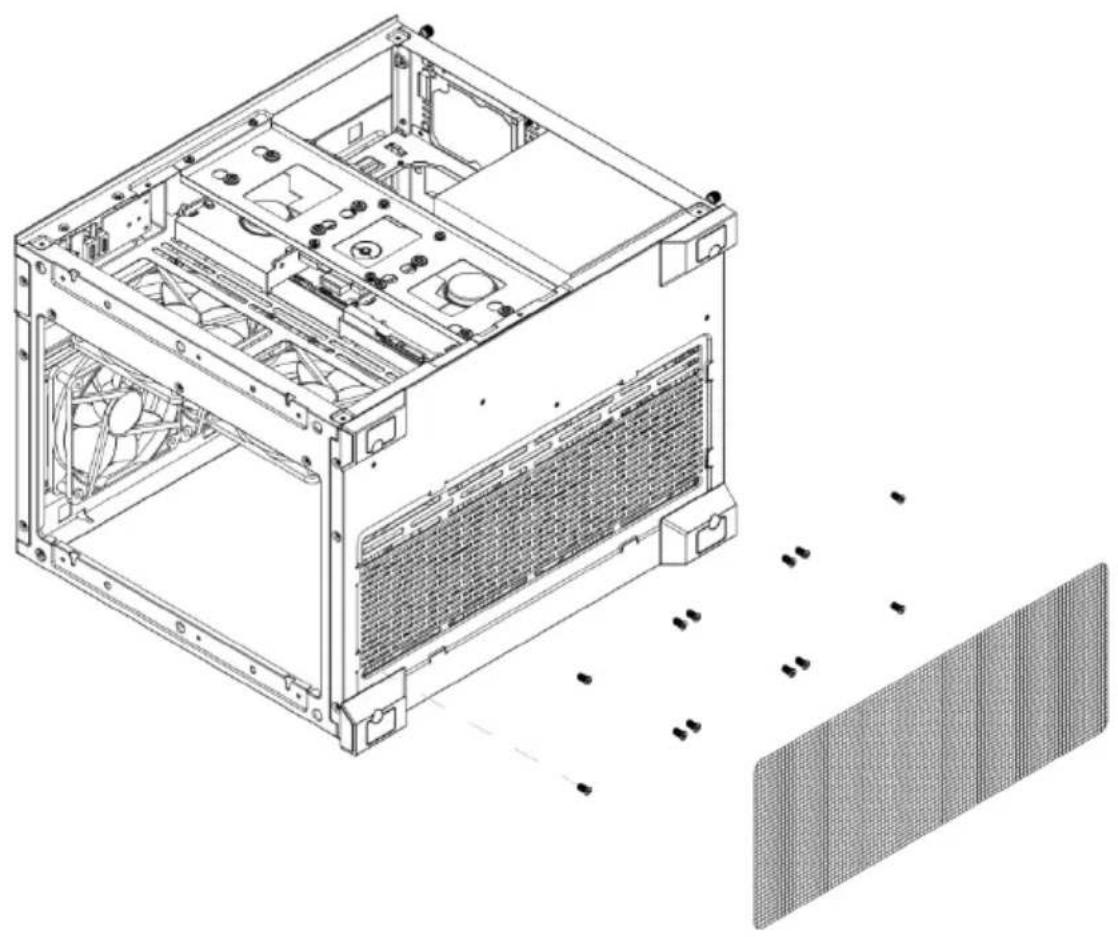

De onderste ventilator installeren

Het moederbord installeren

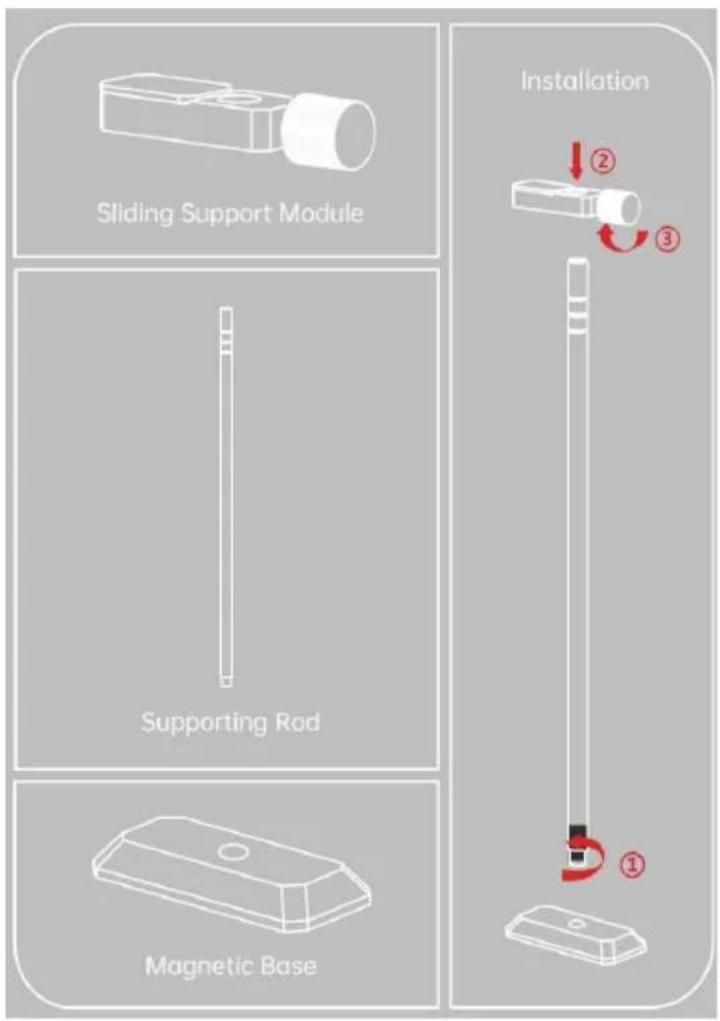

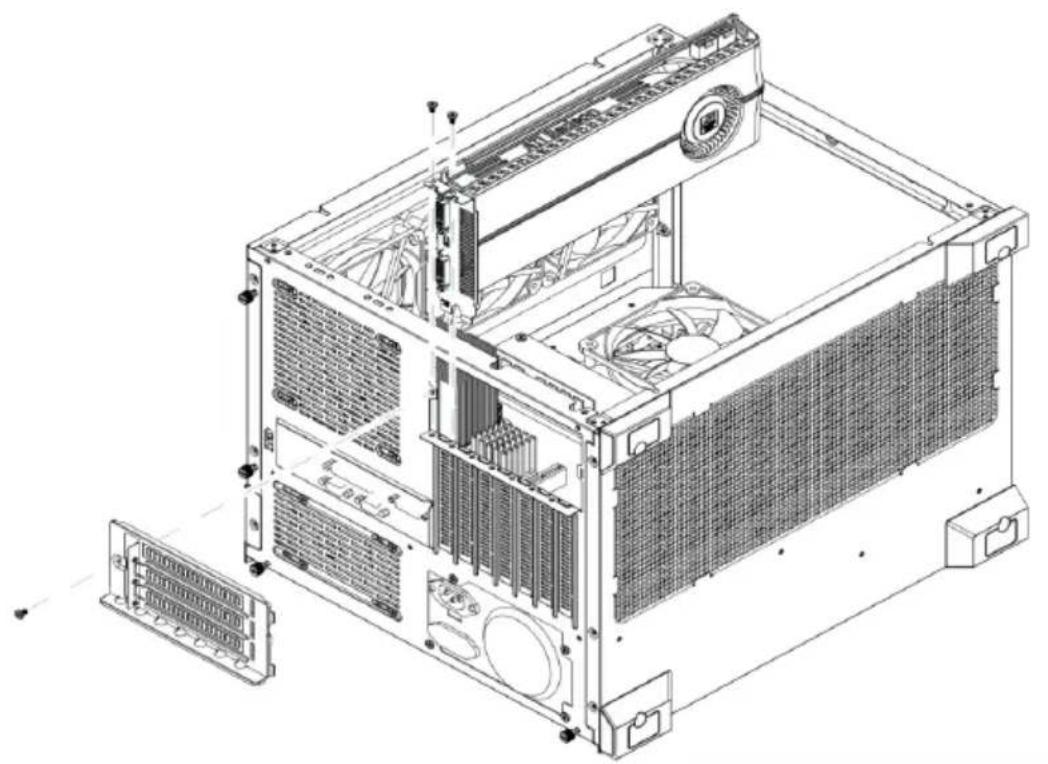

Een grafische kaart installeren. Plaats de grafische kaartbeugel.

Fabrikant: Shanghaiuxinmuyeyouxiangonsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd door AUS: SIHAO PTY LTD, 1 ROKEVA

STREET EASTWOOD NSW 2122 Australië

Geïmporteerd in de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

YH CONSULTING LIMITED.

Technische ondersteuning en e-garantiecertificaat
