Produkttyp	PC-Gehäuse (Zentraleinheit) zum Einbau von Komponenten
Marke	Vevor
Modell	K21
Hauptmaterial	Gehärtetes Glas (linke Seiten- und Frontplatte) + Stahl
Abmessungen (ca.)	400 x 200 x 450 mm (L x B x H)
Gewicht ca.	5 kg
Unterstützte Mainboard-Formate	ATX, Micro-ATX, Mini-ITX
Festplattenschächte	2x 3,5 Zoll (HDD) und 2x 2,5 Zoll (SSD)
Vorinstallierte Lüfter	Lüfter vorne, oben und unten (je nach Konfiguration)
Erweiterungsplätze	7 PCI-Steckplätze (unterstützt Grafikkarten)
Netzteil enthalten	Nein (Standard-ATX-Netzteil nicht im Lieferumfang)
Frontanschlüsse	USB 3.0, USB 2.0, Audioanschluss (je nach Modell)
Mitgeliefertes Zubehör	Schrauben für Mainboard, Schrauben für Festplatten, Abstandshalter, Klettverschlüsse, Schrauben für Netzteil
Pflege und Reinigung	Glas und Stahl mit einem weichen, trockenen Tuch reinigen; abrasive Reinigungsmittel vermeiden
Sicherheit	Auf einer stabilen Oberfläche verwenden; vor jedem Eingriff Netzstecker ziehen
Reparierbarkeit	Ersatzteile erhältlich: Lüfter, Paneele, Halterungen; einfacher Austausch von Standardkomponenten
Garantie	Gesetzliche Gewährleistung (2 Jahre in der EU)

Häufig gestellte Fragen - K21 Vevor

Welche Mainboard-Formate unterstützt das Gehäuse K21?

Das Gehäuse Vevor K21 unterstützt die Formate ATX, Micro-ATX und Mini-ITX.

Wie viele Festplatten können installiert werden?

Sie können bis zu 2 3,5-Zoll-Festplatten (HDD) und 2 2,5-Zoll-SSDs installieren.

Ist ein spezielles Netzteil erforderlich?

Das Netzteil ist nicht im Lieferumfang enthalten. Verwenden Sie ein Standard-ATX-Netzteil (nicht modulare oder modulare Ausführung).

Wie wird das Mainboard installiert?

Befolgen Sie die Schritte L und M der Anleitung: Befestigen Sie die Abstandshalter (Kupfersäulen) am Gehäuse, dann schrauben Sie das Mainboard mit den mitgelieferten Schrauben fest.

Ist die Glasscheibe zerbrechlich?

Ja, gehärtetes Glas ist robust, kann aber bei starkem Aufprall brechen. Gehen Sie vorsichtig damit um und verwenden Sie zur Reinigung nur weiche Tücher.

Welche Werkzeuge werden für die Montage benötigt?

Ein Kreuzschlitzschraubendreher (Phillips) und ggf. eine Zange für die Schrauben. Die meisten Schrauben können von Hand angezogen werden.

Wird das Gehäuse mit Lüftern geliefert?

Ja, das Gehäuse wird mit Lüftern an den Positionen vorne, oben und unten geliefert. Die genaue Anzahl hängt von der Version ab.

Kann ich eine lange Grafikkarte einbauen?

Ja, das Gehäuse unterstützt Grafikkarten mit einer Länge von bis zu ca. 330 mm (je nach Konfiguration).

Wie reinige ich das Gehäuse?

Verwenden Sie ein trockenes oder leicht feuchtes Mikrofasertuch für Glas- und Metalloberflächen. Vermeiden Sie scheuernde Reinigungsmittel oder alkoholhaltige Produkte.

Was tun, wenn ein Teil fehlt oder defekt ist?

Kontaktieren Sie den Vevor-Kundendienst über deren Website oder den in der Anleitung genannten Importeur. Die gesetzliche Gewährleistung gilt.

BEDIENUNGSANLEITUNG K21 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

MODELL: K21

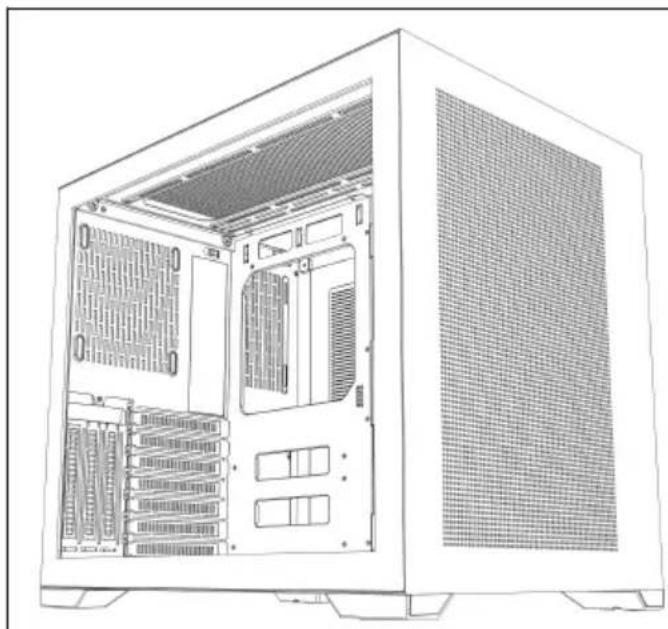

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung: Um das Verletzungsrisiko zu verringn, muss Benutzer die Bedienungsanleitung sorgfältiglesen.

Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonweist daraufhin, dass diesen Produkt in der Europäische Union einer getrennten Müllentsorgung unterliegt. Dies gildas Produkt und alle mit thisem Symbol gekennzeichnet Zubehörteile. Entsprechend gekennzeichnete Produkte dürnf nicht im Hausmüll entsorgt werden, sondern,müssen an Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden.

A: Zubehörpaket

B: Kabelschnittstelle

C: E/A-Schnittstelle

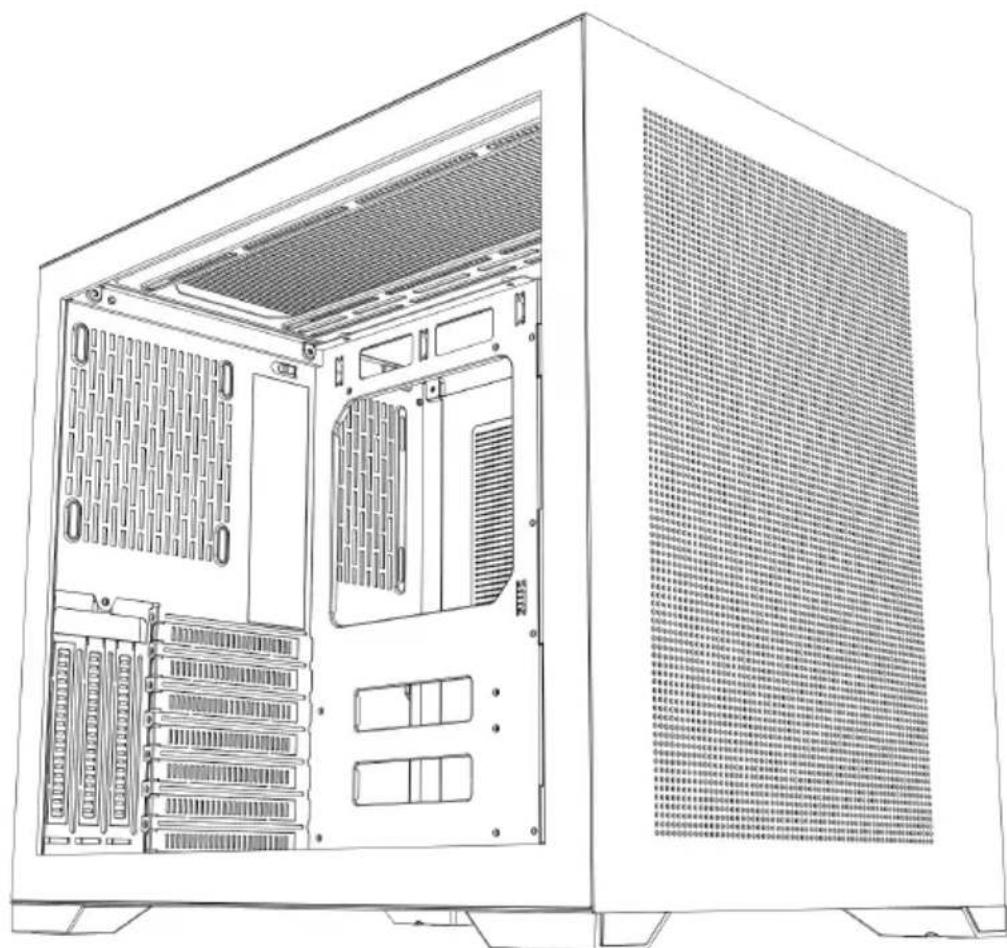

D: Vollansicht

E: Demontage der oberen/rechten Eisenplatte

F: Demontage der linken/vorderen Platte

G: Demontage des

Festplattengehäuses und

Installation der Stromversorgung

H: Festplatteninstallation

I: Frontlüfter von der

M/B-Installation

J: Obere Lüfterinstallation

K: Installation des unteren Lüfters

L: Motherboard-Installation

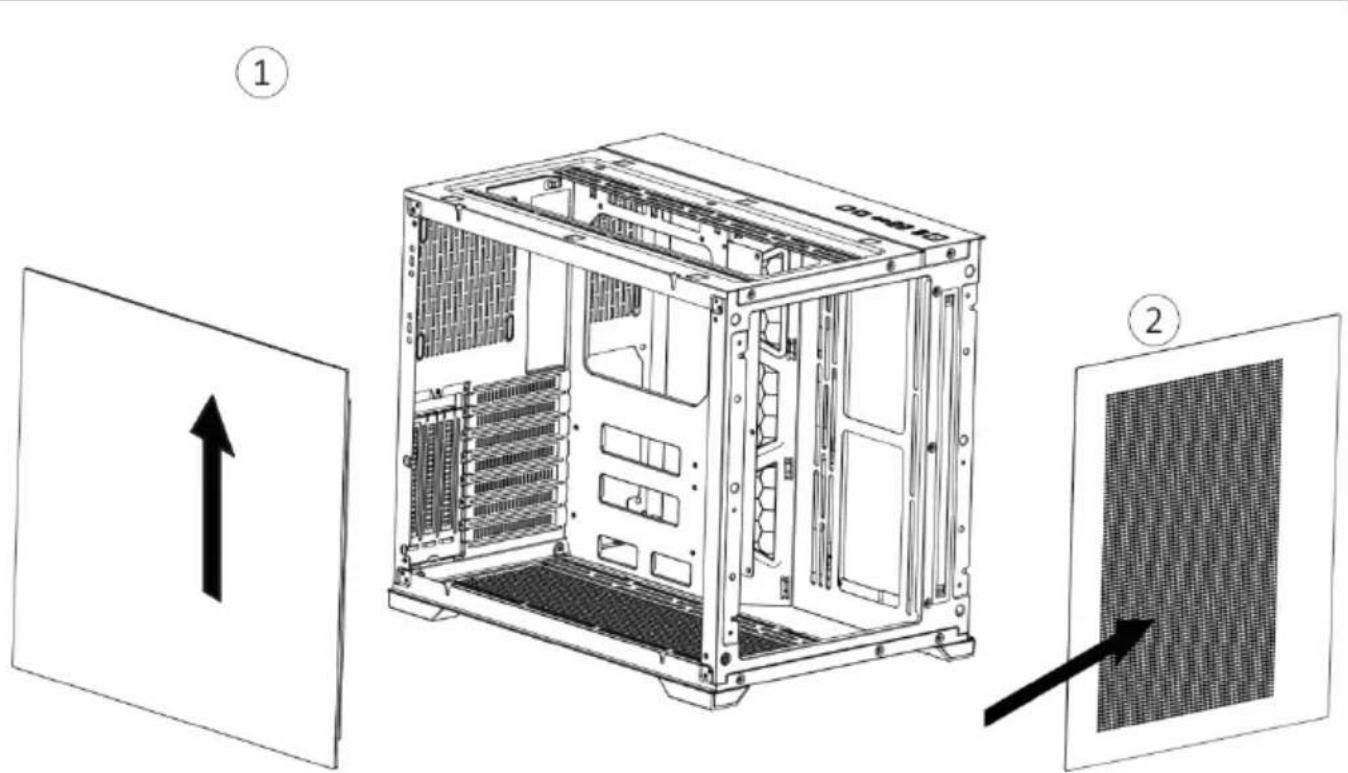

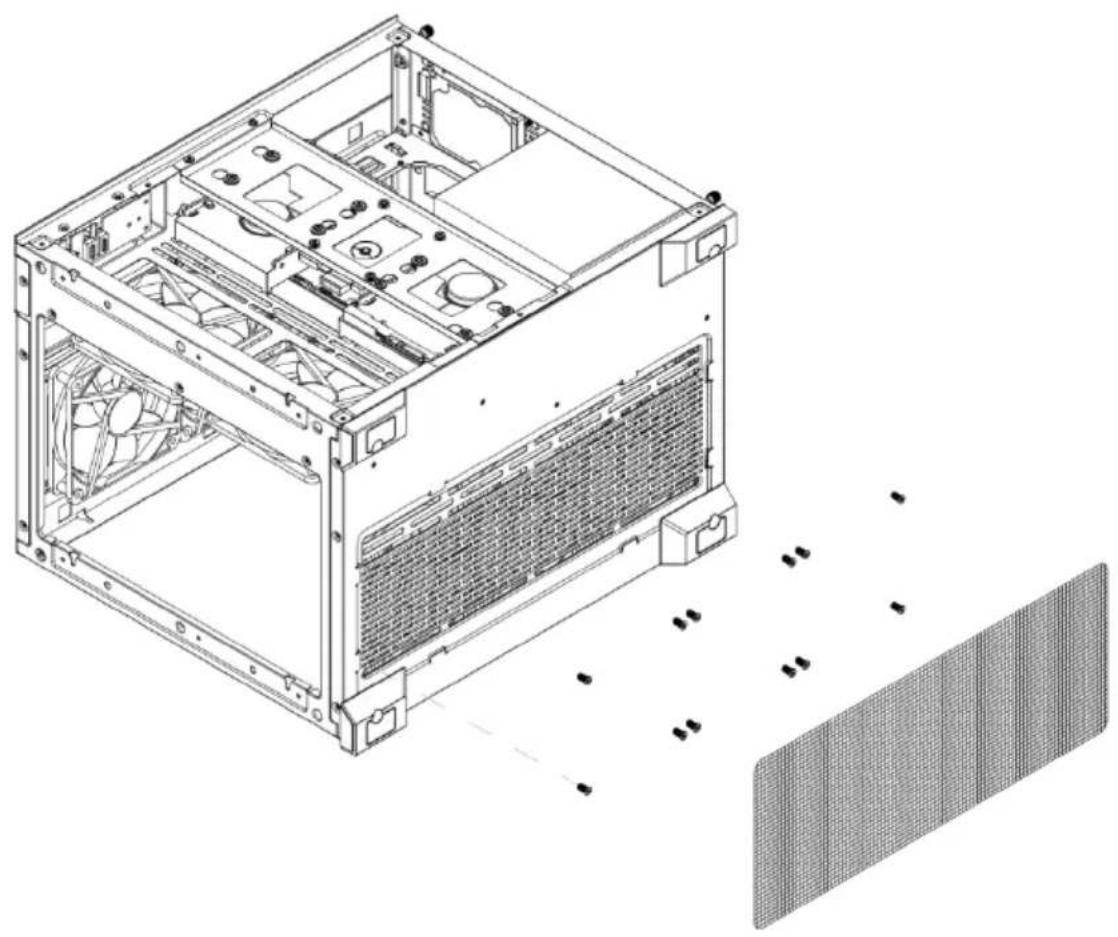

Demontage der rechten Eisenplatte und der oberen Platte. Demontage der linken Glasscheibe und des vorderen Eisengitters.

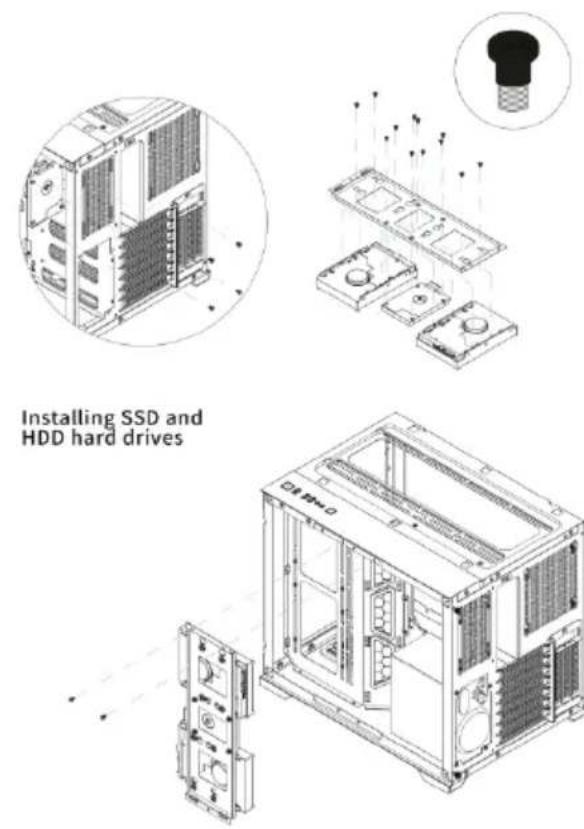

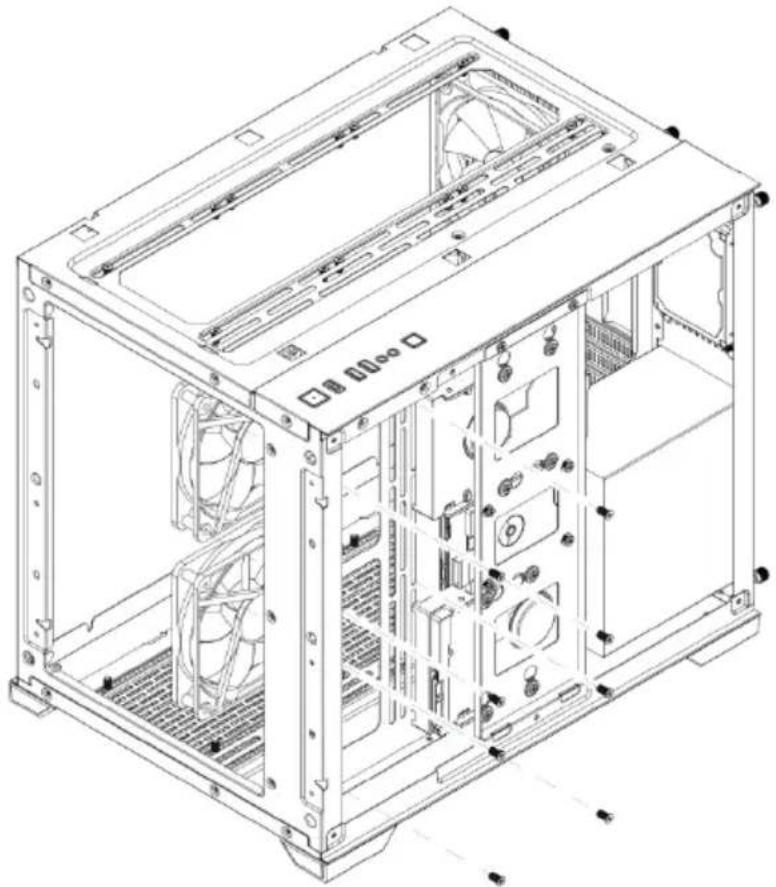

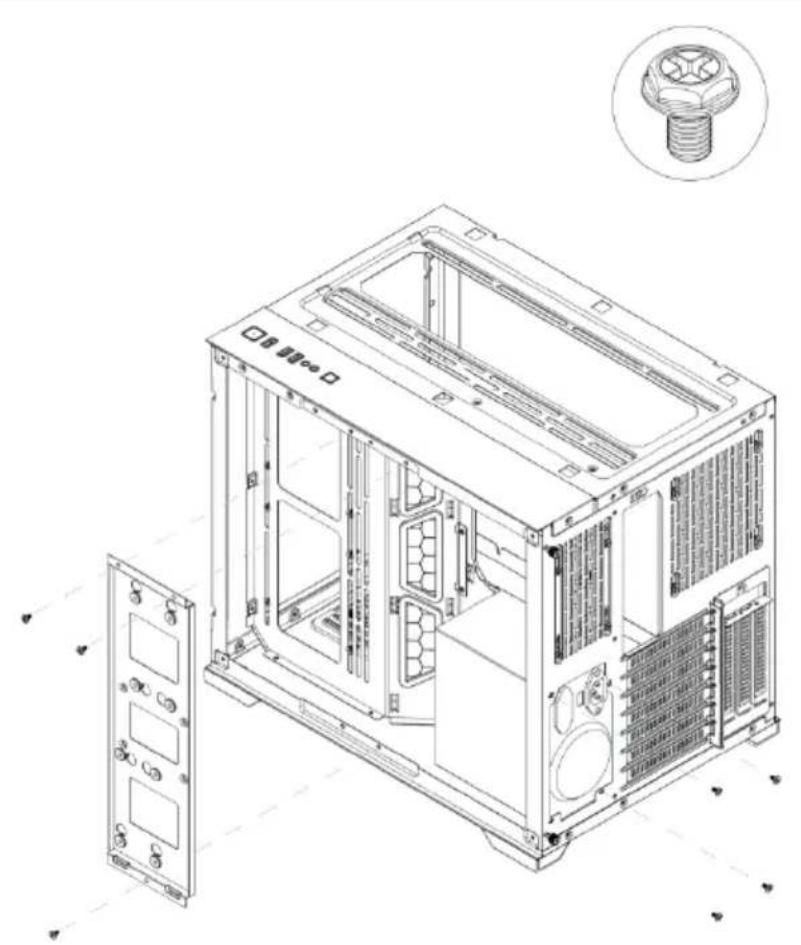

Demontage des Festplattenträgers und Einbau des Netzteils. Installieren von SSD- und HDD-Festplatten.

Einbau des Frontlüfters des Mainboards

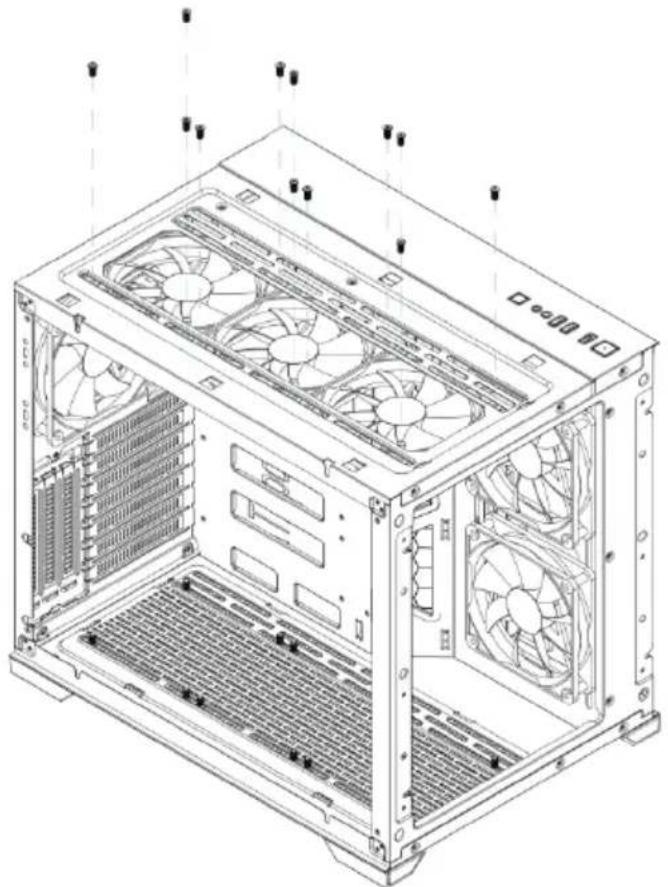

Installieren des oberen Lüfters

Einbau des unteren Lüfters

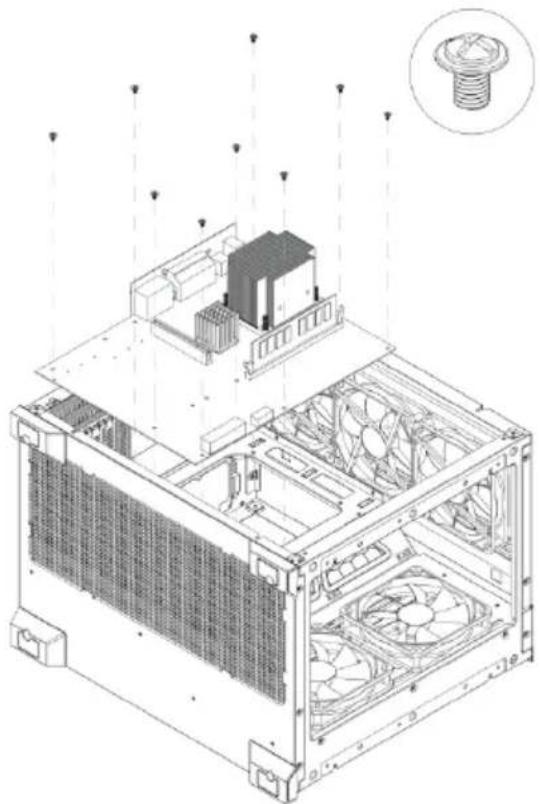

Installieren des Motherboards

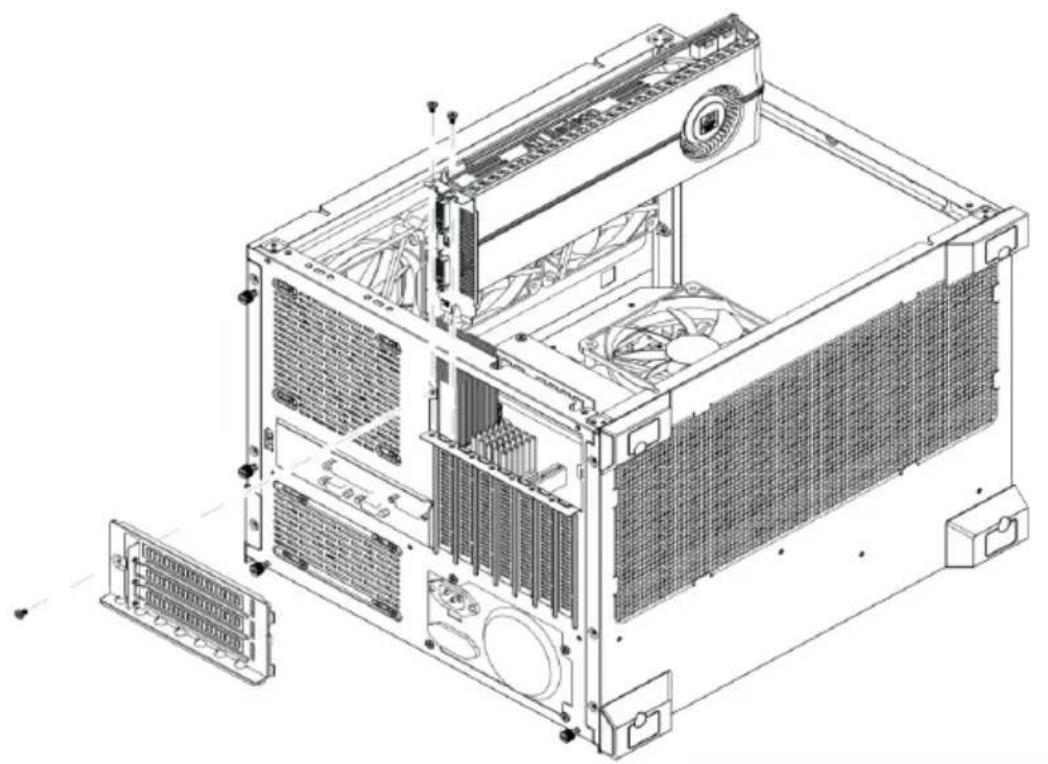

Installieren einer Grafikkarte

Installieren Sie die Grafikkartenhalterung
