K21 - Centralenhet Vevor - Gratis bruksanvisning och manual

Produkttyp	PC-fodral (Centralenhet) för montering av komponenter
Märke	Vevor
Modell	K21
Huvudmaterial	Härdat glas (vänster sidopanel och front) + stål
Mått (ca.)	400 x 200 x 450 mm (B x D x H)
Vikt ca.	5 kg
Stödda moderkortsformat	ATX, Micro-ATX, Mini-ITX
Hårddiskplatser	2x 3,5 tum (HDD) och 2x 2,5 tum (SSD)
Förinstallerade fläktar	Fläktar fram, topp och botten (beroende på konfiguration)
Expansionsplatser	7 PCI-platser (stöd för grafikkort)
Strömförsörjning ingår	Nej (standard ATX-strömförsörjning medföljer inte)
Frontpanelanslutning	USB 3.0, USB 2.0, ljudjack (beroende på modell)
Medföljande tillbehör	Skruvar för moderkort, skruvar för diskar, distanser, kardborreband, skruvar för strömförsörjning
Underhåll och rengöring	Rengör glaset och stålet med en mjuk, torr trasa; undvik slipande medel
Säkerhet	Använd på en stabil yta; koppla bort strömmen före all hantering
Reparerbarhet	Reservdelar tillgängliga: fläktar, paneler, fästen; enkelt byte av standardkomponenter
Garanti	Lagstadgad reklamationsrätt (2 år inom EU)

Vanliga frågor - K21 Vevor

Vilka moderkortsformat stöder fodralet K21?

Fodralet Vevor K21 stöder formaten ATX, Micro-ATX och Mini-ITX.

Hur många hårddiskar kan man installera?

Du kan installera upp till 2 st 3,5-tums hårddiskar (HDD) och 2 st 2,5-tums SSD.

Behövs en specifik strömförsörjning?

Strömförsörjning ingår inte. Använd en standard ATX-strömförsörjning (icke-modulär eller modulär).

Hur installerar man moderkortet?

Följ steg L och M i manualen: fäst distanserna (kopparstolpar) i fodralet, skruva sedan fast moderkortet med medföljande skruvar.

Är glaspanelen ömtålig?

Ja, härdat glas är starkt men kan gå sönder vid kraftiga stötar. Hantera det försiktigt och använd endast mjuka trasor för rengöring.

Vilka verktyg behövs för monteringen?

En stjärnskruvmejsel (Phillips) och eventuellt en tång för skruvarna. De flesta skruvar kan monteras för hand.

Levereras fodralet med fläktar?

Ja, fodralet levereras med fläktar på fram-, topp- och bottenplatser. Exakt antal beror på version.

Kan jag installera ett långt grafikkort?

Ja, fodralet stöder grafikkort upp till cirka 330 mm längd (beroende på konfiguration).

Hur rengör man fodralet?

Använd en torr eller lätt fuktad mikrofiberduk för glas- och metallytor. Undvik slipande eller alkoholbaserade rengöringsmedel.

Vad gör man om en del saknas eller är defekt?

Kontakta Vevors kundtjänst via deras webbplats eller importören som nämns i manualen. Lagstadgad garanti gäller.

BRUKSANVISNING K21 Vevor

Teknisk support och e-garanticertifikat

(Bilden är endast för referens, se det faktiska objektet)

Detta är den ursprungliga instruktionen. Läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Utseendet på produkten är beroende av den produkt du fått. Vi ber om ursäkt att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risiken für skada@måste använ lasa instruktionerna noggrant.
	Denna produit omfattas av bestämmelserna i det europe direktivet 2012/19/EC. Symbolen som visar en soptunna anger att Produkten kräver separat sophämtning i EU. D gäller Förprodukten och alla tillbehör Märkta medenna symbol. Produktter Märkta som sändana fär inte slängastillsammans med vanligt hushållsavfall,utan måste lämna en insamlingsplats För Återvinning av elektriska och elekt apparater

S: Tillbehörspaket

B: Trådgränssnitt

C: I/O-gränssnitt

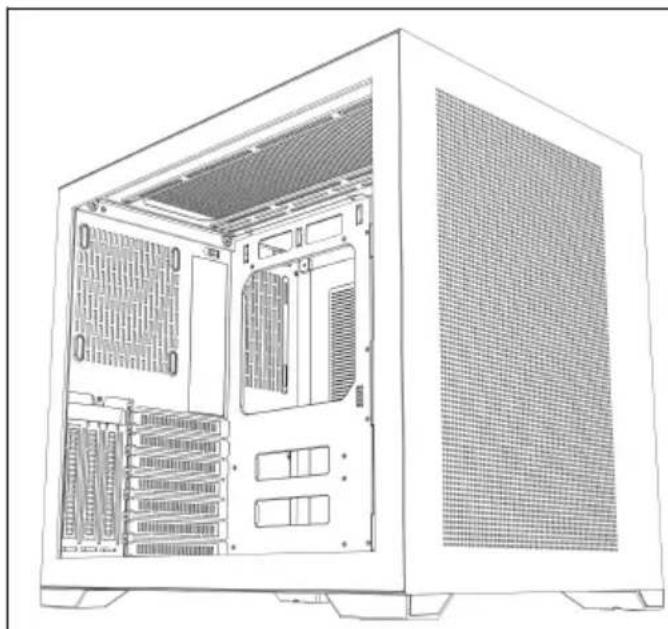

D: Helvy

E: Demontering av topp/höger järnpanel

F: Demontering av vänster/frontpanel

G: Demontering av hårddiskställ och installation av strömförsörjning

H: Installation av hårddisk

I: Främre fläkt av M/B-installation

J: Toppfläktinstallation

K: Installation av nedre fläkt

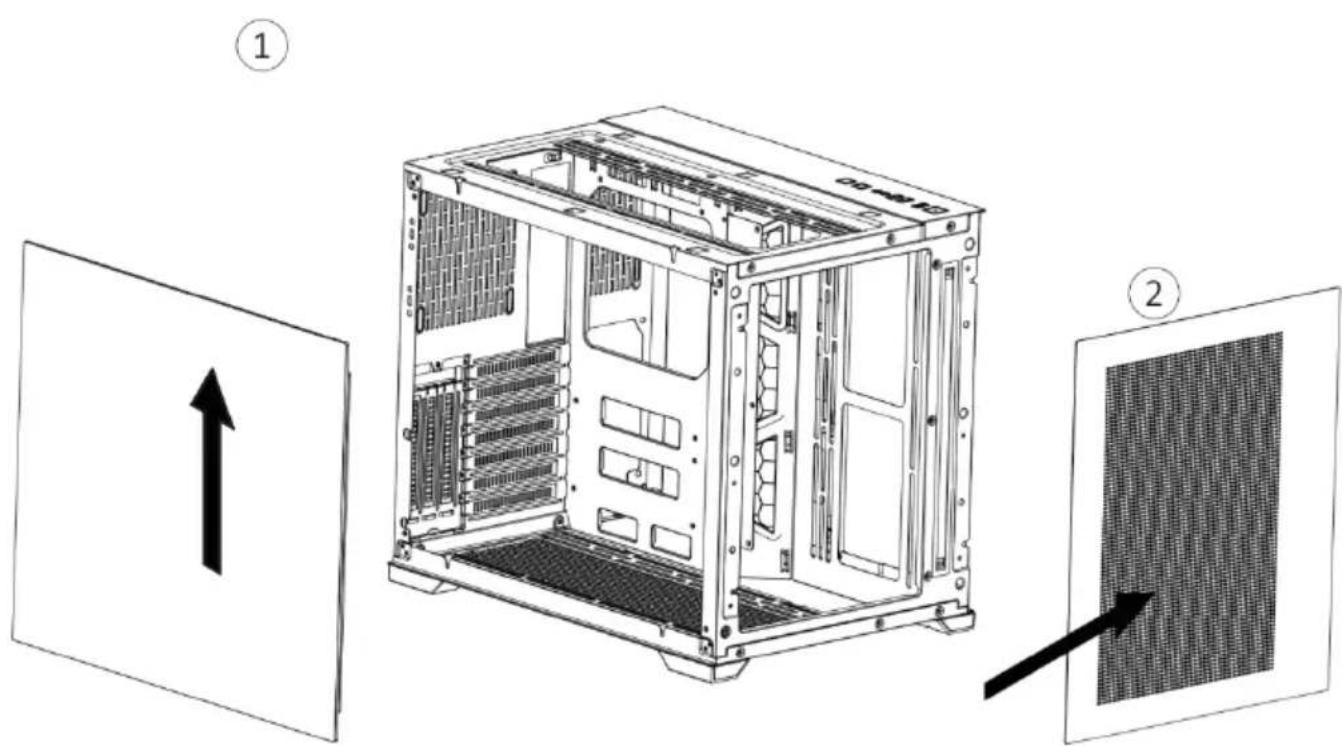

Demontering av höger järnplåt och toppplatta. Demontering av vänster glaspanel och främre järnnätpanel

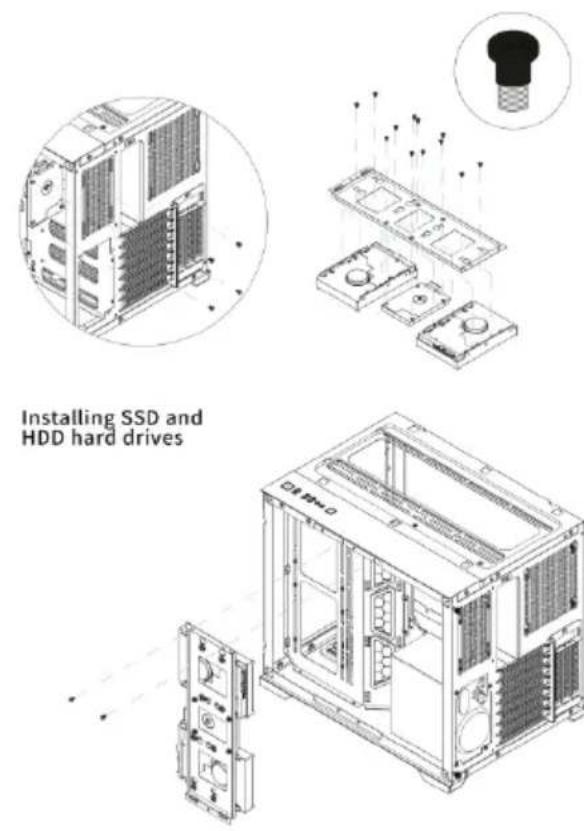

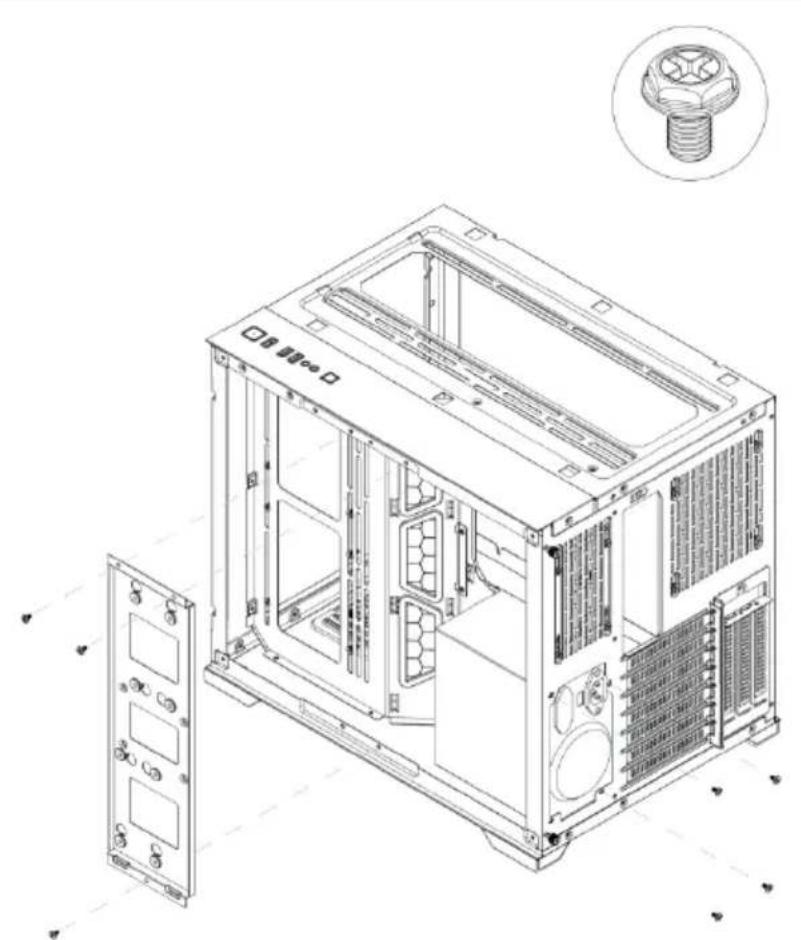

Demontering av hårddiskburen och installation av strömförsörjningen. Installation av SSD- och HDD-hårddiskar.

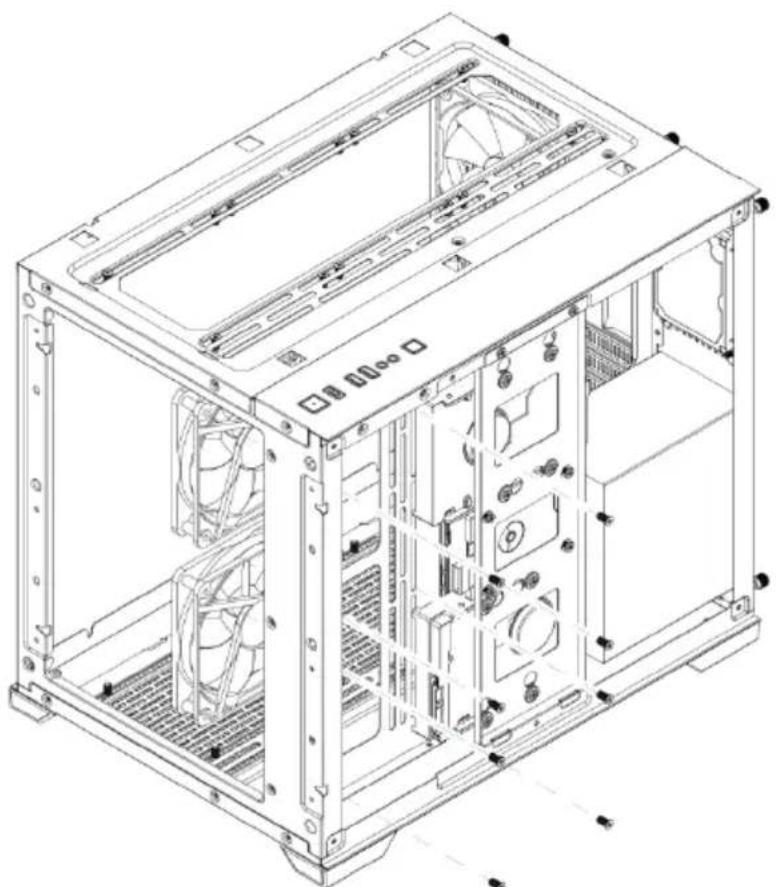

Installera den främre fläkten på moderkortet.

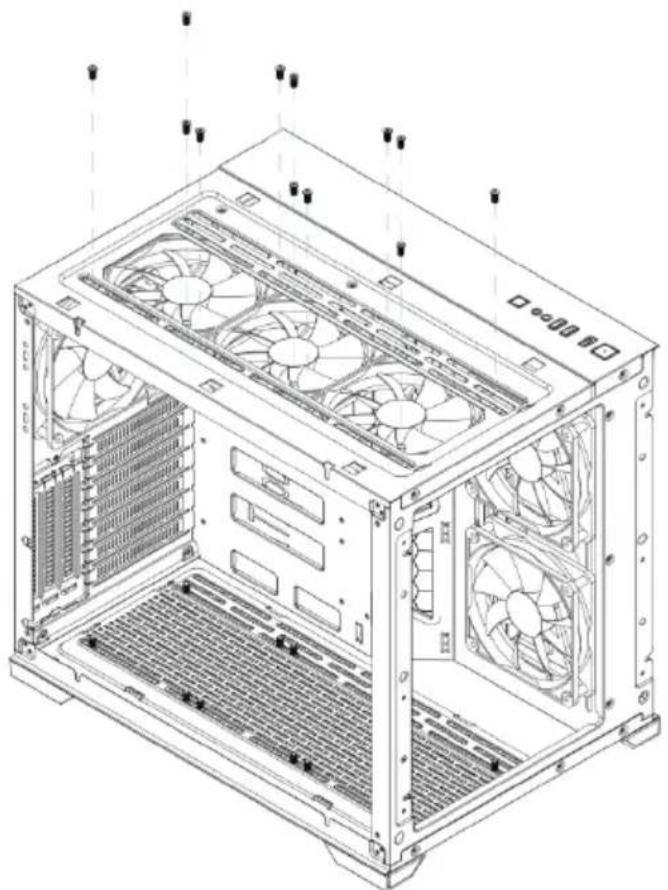

Installation av den övre fläkten.

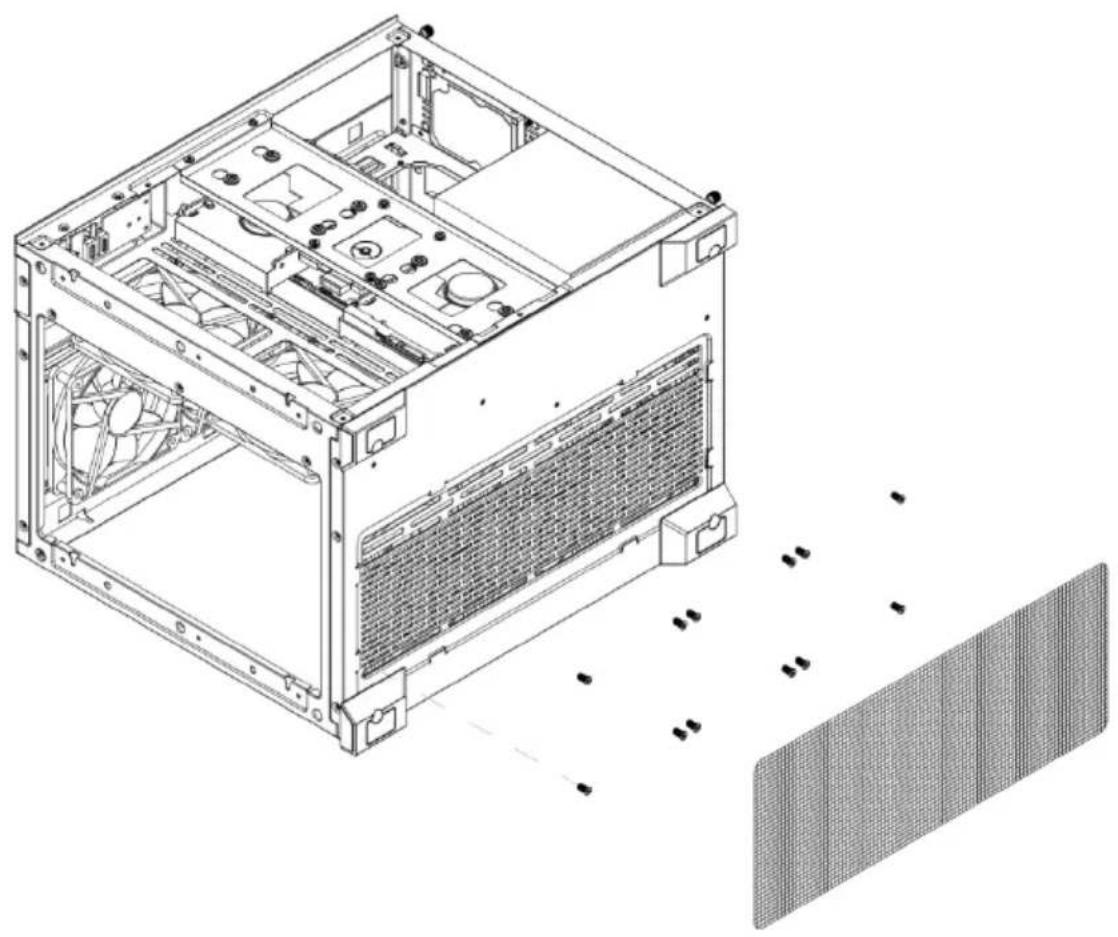

Installation av den nedre fläkten.

Installera ett grafikkort.

Installera grafikkortsfästet.
