K21 - Jednostka Centralna Vevor - Bezpłatna instrukcja obsługi

Type produktu	Obudowa PC (jednostka centralna) do montażu podzespołów
Marka	Vevor
Model	K21
Główny materiał	Szkło hartowane (lewy panel boczny i przedni) + stal
Wymiary (ok.)	400 x 200 x 450 mm (dł. x szer. x wys.)
Waga ok.	5 kg
Obsługiwane formaty płyt głównych	ATX, Micro-ATX, Mini-ITX
Zatoki na dyski twarde	2x 3,5 cala (HDD) i 2x 2,5 cala (SSD)
Wstępnie zainstalowane wentylatory	Wentylatory przednie, górne i dolne (w zależności od konfiguracji)
Miejsca rozszerzeń	7 slotów PCI (obsługa kart graficznych)
Zasilacz w zestawie	Nie (standardowy zasilacz ATX nie jest dostarczany)
Złącza panelu przedniego	USB 3.0, USB 2.0, gniazdo audio (w zależności od modelu)
Dołączone akcesoria	Śruby do płyty głównej, śruby do dysków, dystanse, rzepy, śruby do zasilacza
Konserwacja i czyszczenie	Czyścić szkło i stal miękką, suchą szmatką; unikać środków ściernych
Bezpieczeństwo	Używać na stabilnej powierzchni; odłączyć zasilanie przed jakimikolwiek czynnościami
Możliwość naprawy	Części zamienne dostępne: wentylatory, panele, uchwyty; łatwa wymiana standardowych komponentów
Gwarancja	Ustawowa gwarancja zgodności (2 lata w UE)

Często zadawane pytania - K21 Vevor

Jakie formaty płyt głównych obsługuje obudowa K21?

Obudowa Vevor K21 obsługuje formaty ATX, Micro-ATX i Mini-ITX.

Ile dysków twardych można zainstalować?

Można zainstalować do 2 dysków twardych 3,5 cala (HDD) i 2 dysków SSD 2,5 cala.

Czy potrzebny jest specjalny zasilacz?

Zasilacz nie jest dołączony. Użyj standardowego zasilacza ATX (niemodularnego lub modularnego).

Jak zamontować płytę główną?

Postępuj zgodnie z krokami L i M instrukcji: przymocuj dystanse (słupki miedziane) do obudowy, a następnie przykręć płytę główną za pomocą dołączonych śrub.

Czy szklany panel jest delikatny?

Tak, szkło hartowane jest wytrzymałe, ale może pęknąć w przypadku silnego uderzenia. Obchodź się z nim ostrożnie i używaj tylko miękkich ściereczek do czyszczenia.

Jakie narzędzia są potrzebne do montażu?

Wkrętak krzyżakowy (Phillips) i ewentualnie szczypce do śrub. Większość śrub można dokręcić ręcznie.

Czy obudowa jest dostarczana z wentylatorami?

Tak, obudowa jest dostarczana z wentylatorami w miejscach przednim, górnym i dolnym. Dokładna liczba zależy od wersji.

Czy mogę zainstalować długą kartę graficzną?

Tak, obudowa obsługuje karty graficzne o długości do około 330 mm (w zależności od konfiguracji).

Jak wyczyścić obudowę?

Użyj suchej lub lekko wilgotnej ściereczki mikrofibrowej do powierzchni szklanych i metalowych. Unikaj środków czyszczących ściernych lub na bazie alkoholu.

Co zrobić, jeśli brakuje jakiejś części lub jest uszkodzona?

Skontaktuj się z działem obsługi klienta Vevor za pośrednictwem ich strony internetowej lub importera wymienionego w instrukcji. Obowiązuje gwarancja ustawowa.

INSTRUKCJA OBSŁUGI K21 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

(Zdjęcie ma charakter poglądowy, prosimy odnosić się do rzeczywistego obiektu)

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu może zależeć od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie: Aby zminimalizować ryzyko obrażen, uzytkowy powinien uwȩść przyteść instrukcje obstugi.

Ten produkt podlega postanowieniom Dyrektywy Europejska 2012/19/WE. Symbol przystawiajczy przyzekreslony kosz napi smieci na kola,kach oznacza,źproduk wymaga oddzieln zbiórki odpadów w Uni i Europejskiej. Dotyczy to produktu wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposob nie mayna wyrzucrazem ze zwykymi odpadami domowymi, ale sązy je do punktu zbiórki w celu recykingu urzadzen elektryczny elektronicznych.

A: Pakiet akcesoriów

B: Interfejs przywodowy

C: Interfejs wejścia / wyjścia

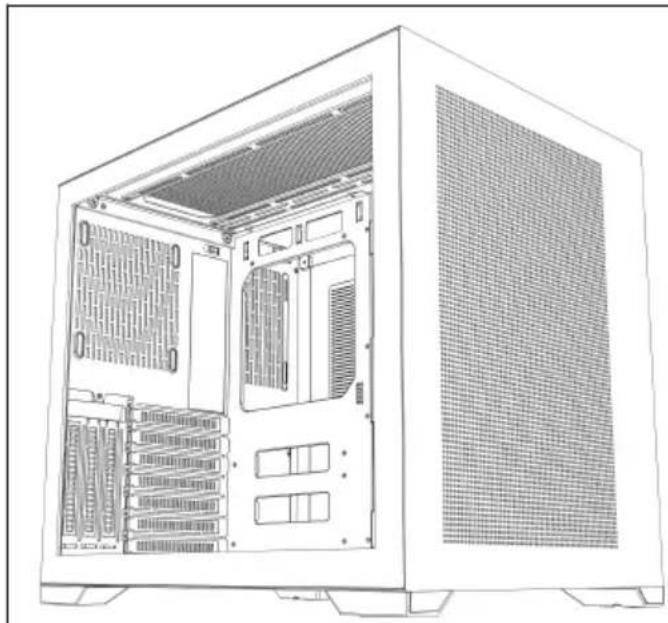

D: Widok pełny

E: Demontaż górnego/prawego panelu żelaznego

F: Demontaż lewego/przedniego panelu

G: Demontaż stojaka na dyski twarde i instalacja zasilania

H: Instalacja dysku twardego

J: Przedni wentylator Instalacja M

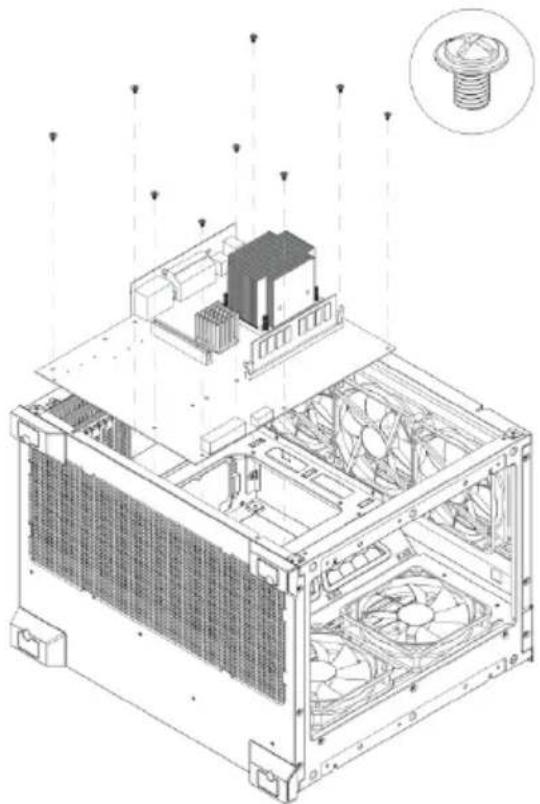

L: Instalacja płyty głównej

M: Instalacja karty graficznej

A

Śruby do płyty głównej*10

Słupki miedziane*3

Rzepy do kabli*5

Śruby zasilacza*5

Śruby do dysków twardych*4

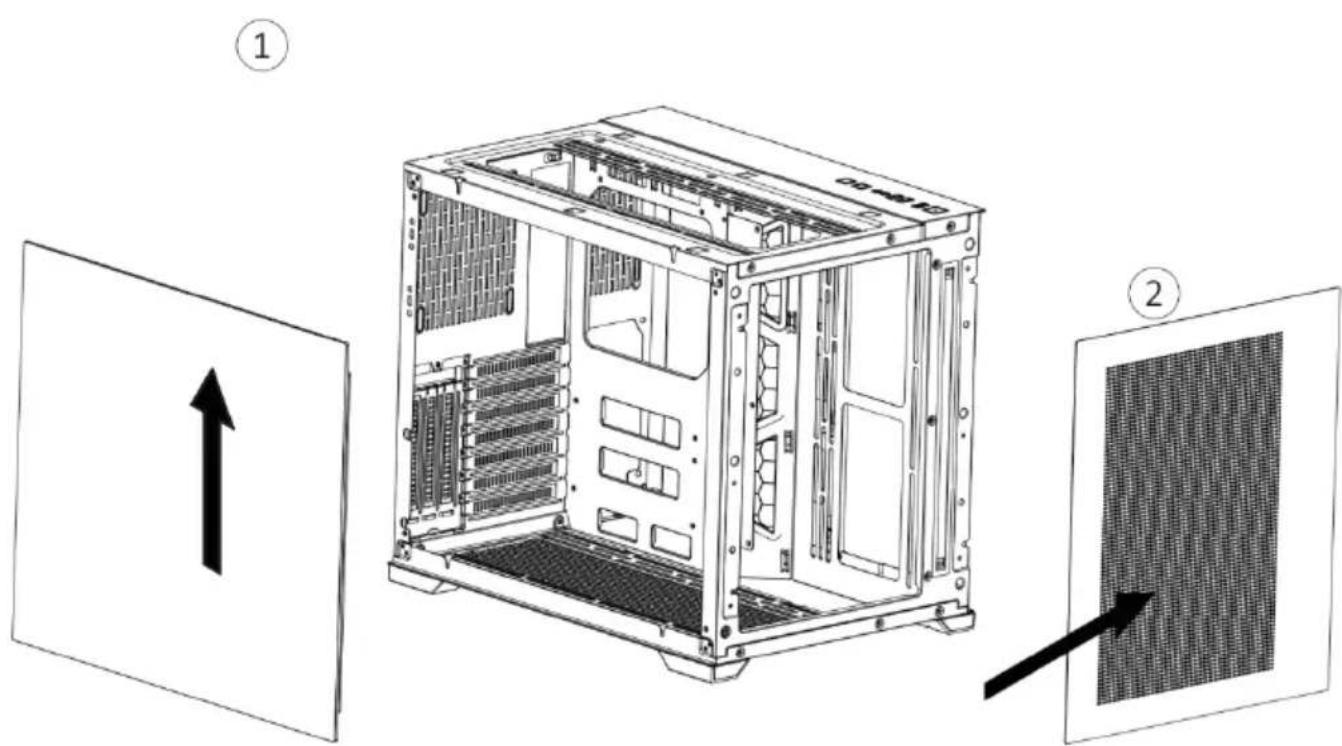

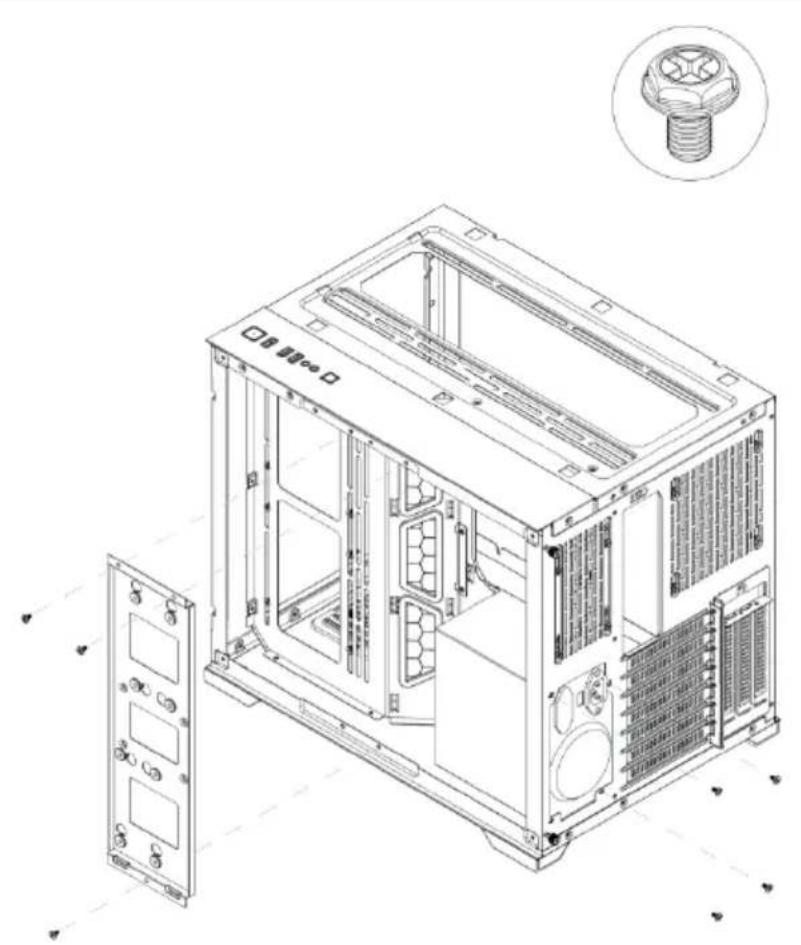

Demontaż prawej płyty żelaznej i płyty górnej. Demontaż lewego panelu szklanego i przedniego panelu z siatki.

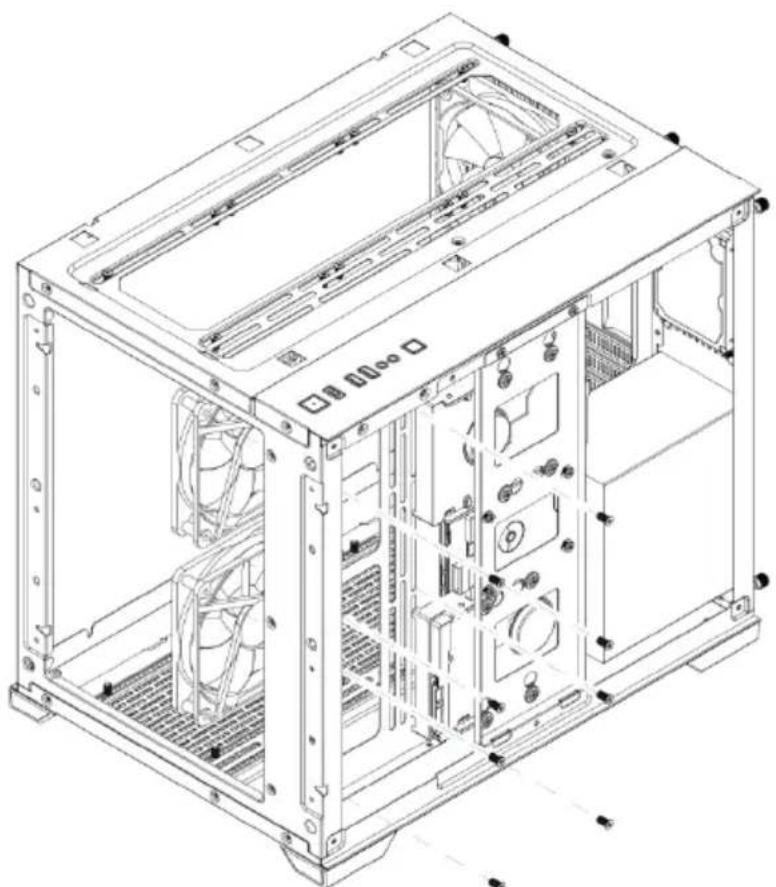

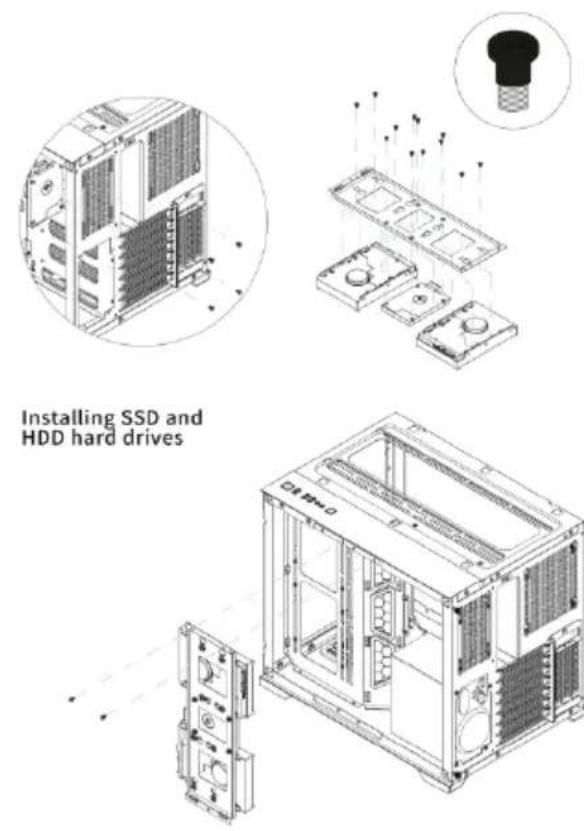

Demontaż stelaża dysków twardych i montaż zasilacza. Instalowanie dysków twardych SSD i HDD.

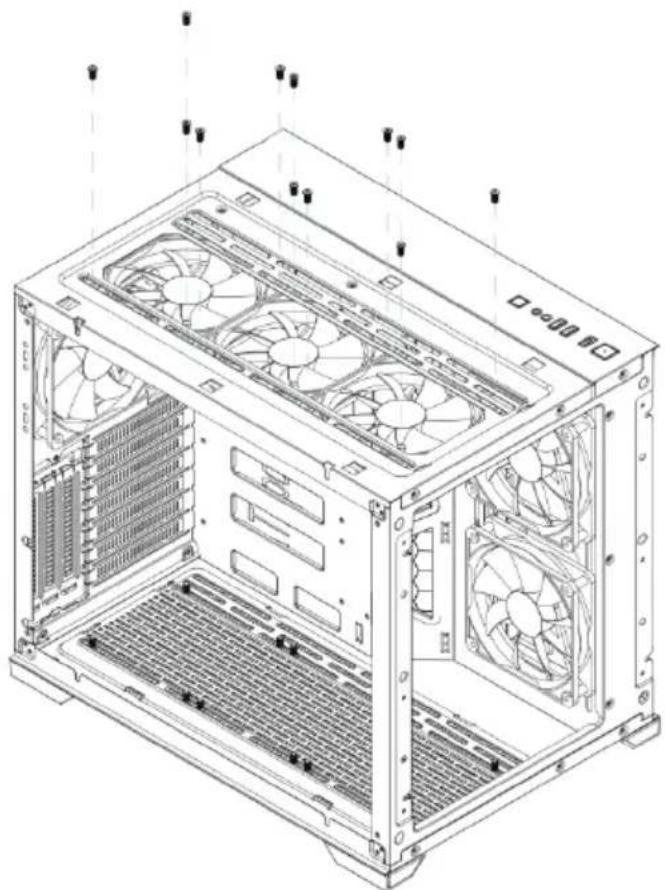

Montaż wentylatora górnego. Montaż wentylatora głównego.

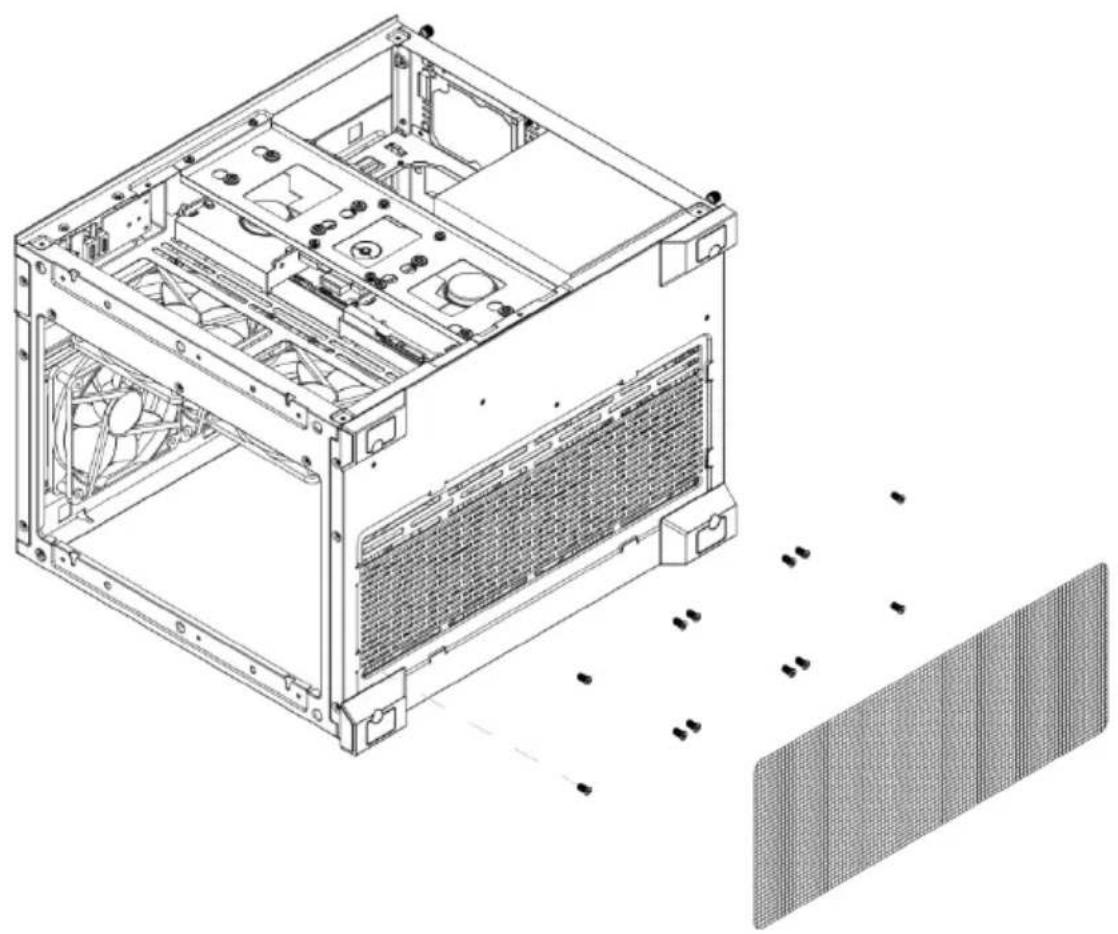

Montaż dolnego wentylatora. Instalacja płyty głównej.

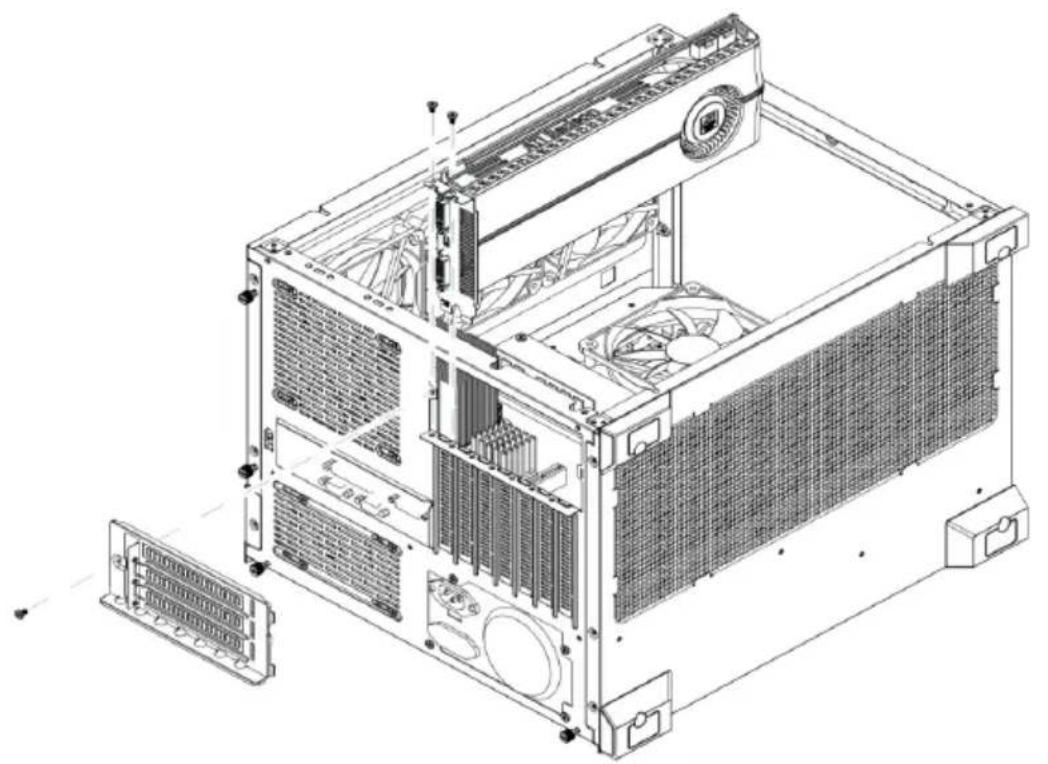

Instalowanie karty graficznej.

Zainstaluj uchwyt karty graficznej.
