211I - Jednostka Centralna Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Obudowa komputera (jednostka centralna)
Marka	Vevor
Model	211I
Kompatybilny format	ATX, Micro-ATX, Mini-ITX
Wymiary (dł. x gł. x wys.)	420 x 210 x 460 mm
Masa netto	6 kg
Materiał	Stal SPCC i szkło hartowane
Kolor	Czarny
Zatoki dysków	1 x 3.5" HDD, 2 x 2.5" SSD
Miejsca rozszerzeń	7 slotów PCI
Dołączone wentylatory	Niedołączone
Obsługa wentylatorów	Przód, tył, góra (120/140 mm)
Obsługa chłodzenia wodnego	Chłodnica z przodu i na górze
Złącza panelu przedniego	USB 3.0 x1, USB 2.0 x2, HD Audio
Złącza I/O	Power SW, Reset SW, HDD LED, Power LED
Zasilacz	Niedołączony (format ATX)
Panel boczny	Szkło hartowane (lewa strona)
Panel przedni	Wyjmowany, siatkowany dla wentylacji
Filtry przeciwkurzowe	Wyjmowany filtr zasilacza
Dołączone akcesoria	Śruby płyty głównej, dystanse, rzepy, śruby zasilacza, śruby dysku twardego
Gwarancja	1 rok
Wsparcie techniczne	www.vevor.com/support
Kraj produkcji	Chiny (Szanghaj)

Często zadawane pytania - 211I Vevor

Jak otworzyć panel szklany?

Usuń śruby z tyłu bocznego panelu szklanego (lewa strona), a następnie przesuń panel do tyłu, aby go odblokować. Patrz sekcja Demontaż lewego panelu w instrukcji.

Jakie typy płyt głównych są kompatybilne?

Obudowa obsługuje formaty ATX, Micro-ATX i Mini-ITX. Użyj dołączonych dystansów mosiężnych do zamocowania płyty głównej.

Jak zainstalować dysk twardy?

Usuń prawy panel żelazny. Włóż dysk SSD lub HDD do odpowiednich wnęk i przymocuj go za pomocą dołączonych śrub do dysku twardego (4 śruby). Patrz sekcja Instalacja dysku twardego.

Czy zasilacz jest dołączony?

Nie, zasilacz nie jest dołączony. Musisz osobno zakupić zasilacz w formacie ATX. Sekcja Instalacja zasilacza pokazuje, jak go zamontować.

Jak podłączyć kable panelu przedniego?

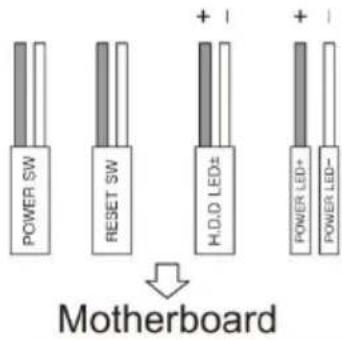

Podłącz kable w następujący sposób: Power SW (przełącznik), Reset SW (reset), HDD LED+/- (LED dysku), Power LED+/- (LED zasilania). Patrz etykieta na płycie głównej.

Czy mogę zainstalować chłodzenie wodne?

Tak, obudowa obsługuje chłodzenie wodne. Można zainstalować chłodnicę z przodu lub na górze. Patrz sekcja Chłodzenie wodne w instrukcji.

Jakie wentylatory są obsługiwane?

Obudowa akceptuje wentylatory o rozmiarze 120 mm lub 140 mm z przodu, z tyłu i na górze. Żaden wentylator nie jest dołączony do obudowy.

Jak czyścić obudowę?

Użyj miękkiej, nieścierającej szmatki do wycierania kurzu. Unikaj żrących chemikaliów. Do szkła hartowanego używaj nieagresywnego środka do czyszczenia szyb. Regularnie czyść filtry przeciwkurzowe.

Czy obudowa jest dostarczana z wentylatorami?

Nie, obudowa 211I jest dostarczana bez wentylatorów. Musisz je kupić osobno, zgodnie z potrzebami chłodzenia.

Jaka jest gwarancja?

Vevor udziela jednorocznej gwarancji na tę obudowę. W razie pomocy skontaktuj się z pomocą techniczną przez www.vevor.com/support z elektronicznym certyfikatem gwarancyjnym.

INSTRUKCJA OBSŁUGI 211I Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

VEVOR

(Zdjęcie ma charakter poglądowy, proszę odnosić się do rzeczywistę obiektu)

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponowni jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkow powinien uważnie przeczytać instrukcję obsługi.

Ten produkt podlega postanowieniom Dyrektywy Europejski 2012/19/WE. Symbol przedstawiający przekreślony kosz nśmieci na kółkach oznacza, że produkt wymaga oddzieln zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzuć razem ze zwykłymi odpadami domowymi, ale należy je do punktu zbiórki w celu recyklingu urządzeń elektryczny elektronicznych.

A: Pakiet akcesoriów
B: Interfejs przewodowy

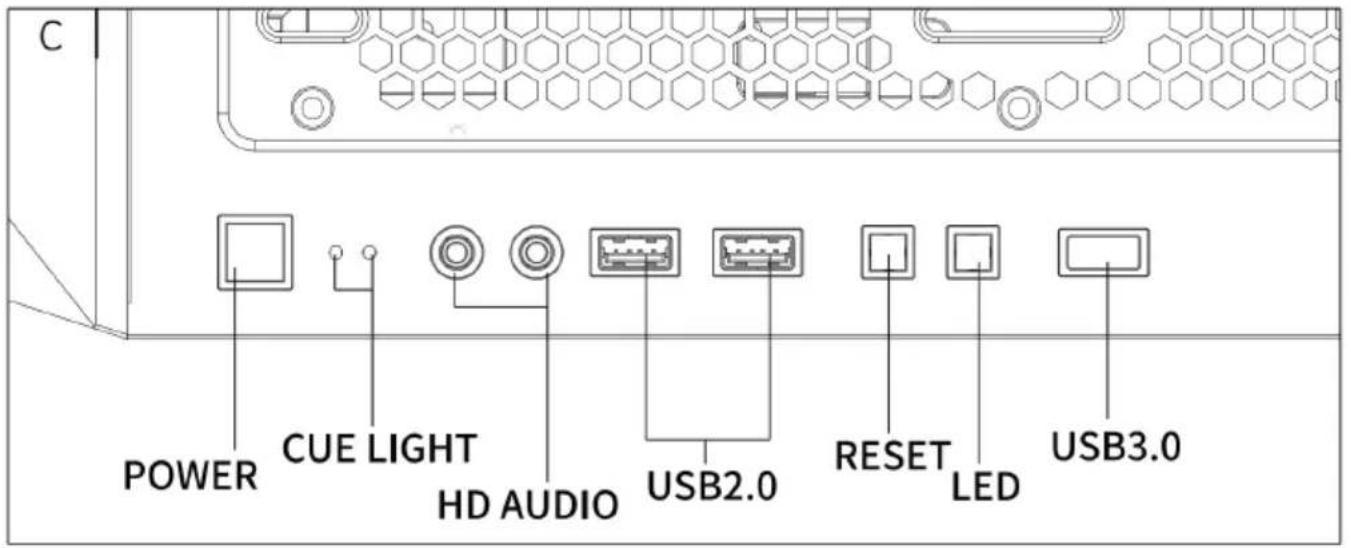

C: Interfejs wejścia / wyjścia

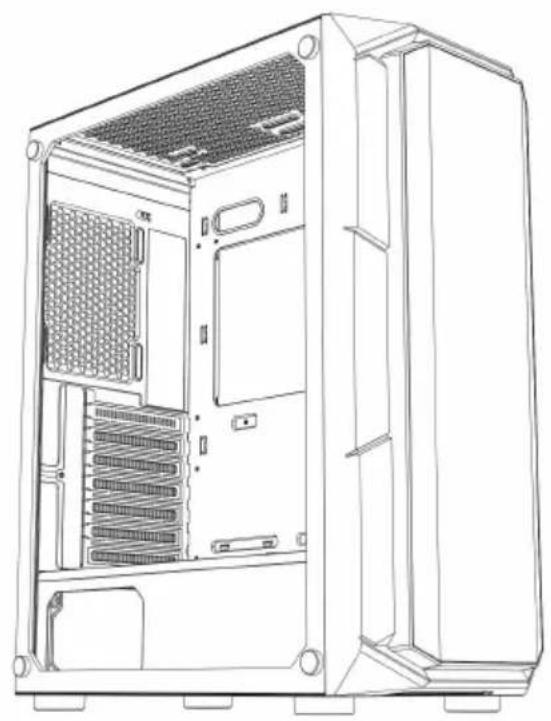

D: Widok pełny
E: Demontaż lewego panelu
F: Demontaż prawego/przedniego panelu

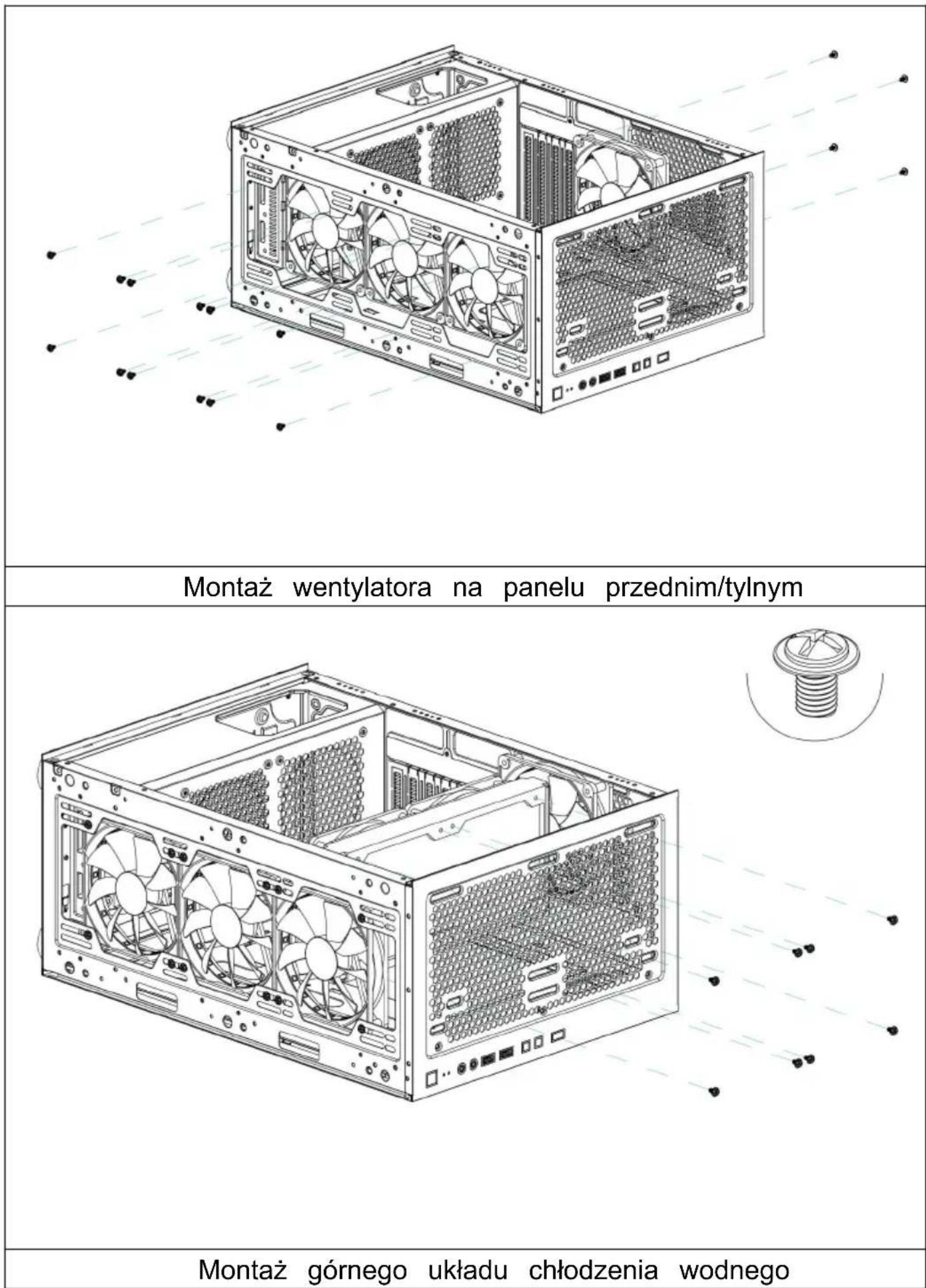

G: Przód/tył montaż wentylatora panelowego
H: Chłodzenie wodne instalacja j: Montaż wentylatora górnego
J: Moc instalacja
K: Instalacja dysku twardego
L: Instalacja płyty głównej
M: Instalacja karty graficznej

A

Motherboard screws*10

Copper pillar*3

Wire Velcro*5

Power screw*5

Hard disk screws*4

B

OUTPUT INTERFACE

D

Otwórz lewą szklaną płytę i zdejmij przednią płytę

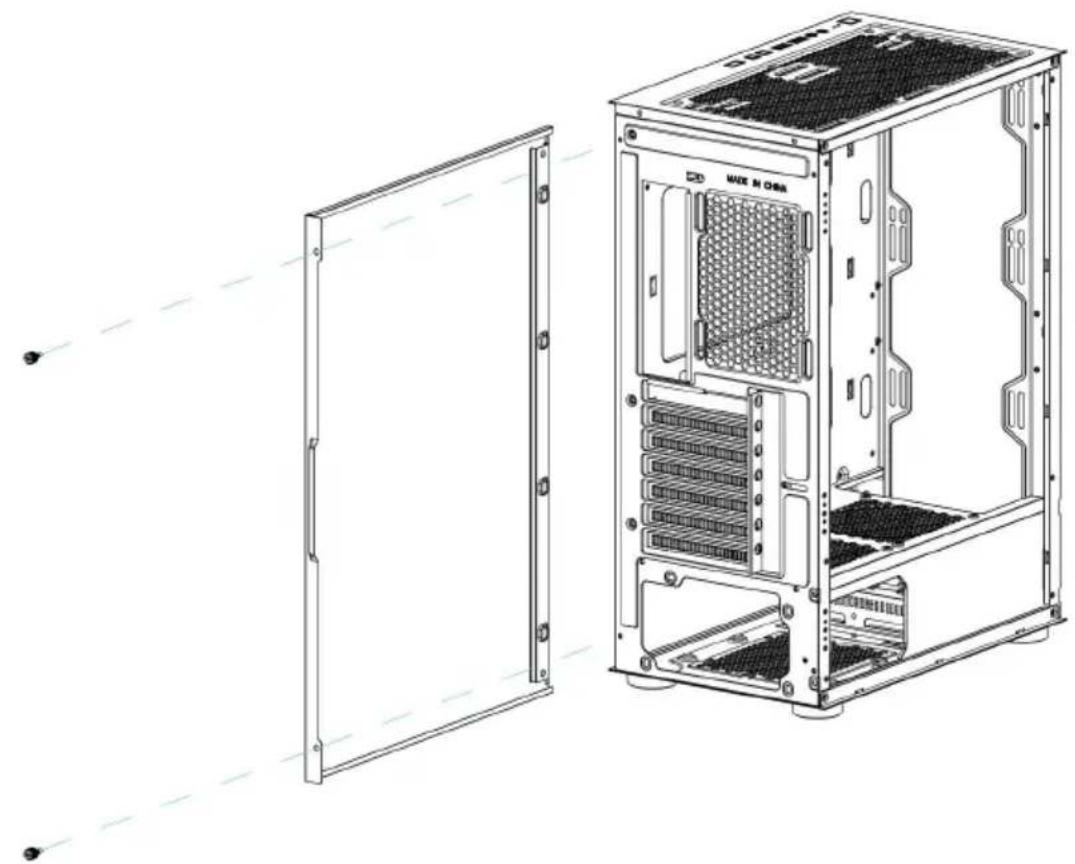

Otwórz prawą płytę żelazną

Montaż górnego wentylatora

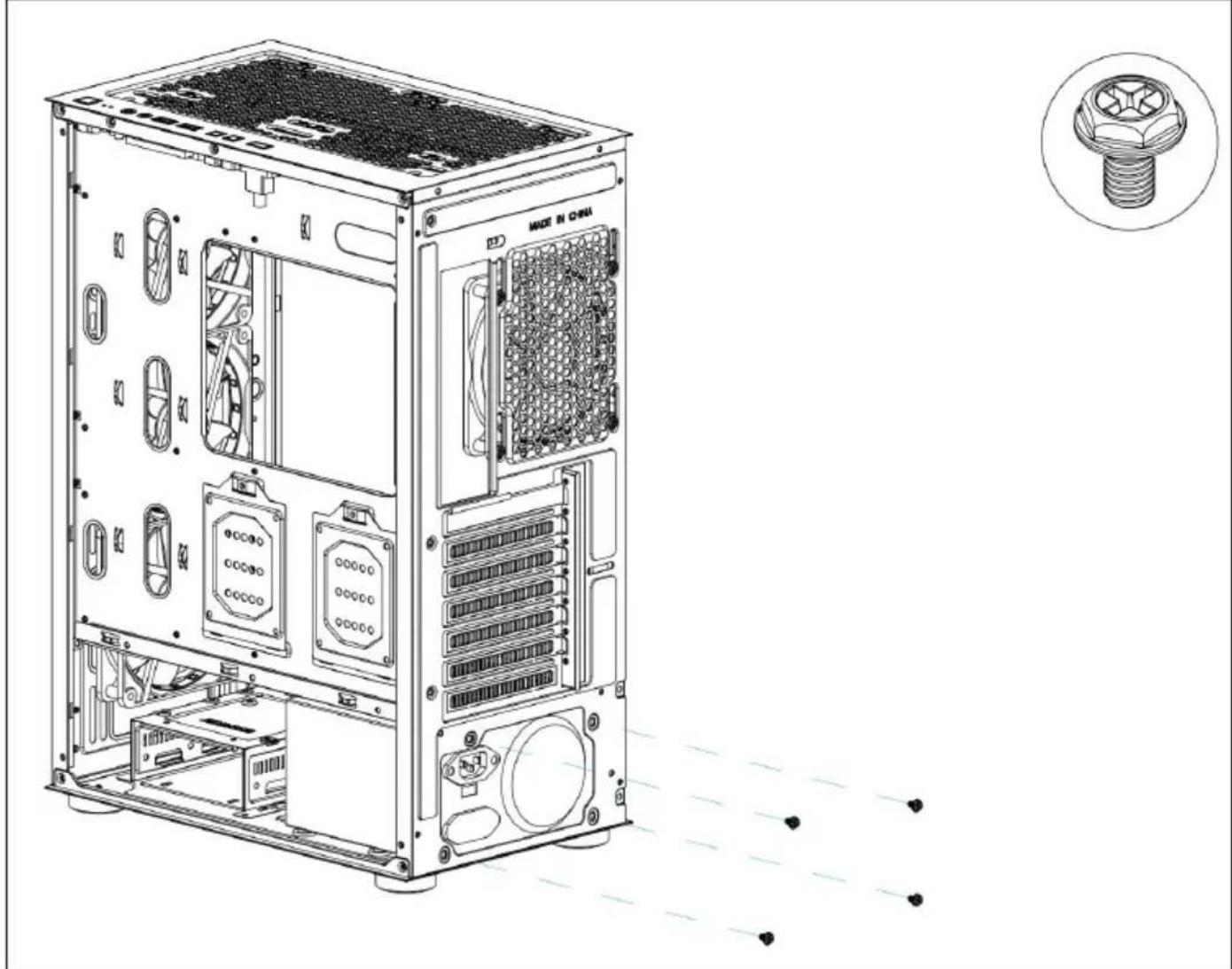

Instalacja zasilania

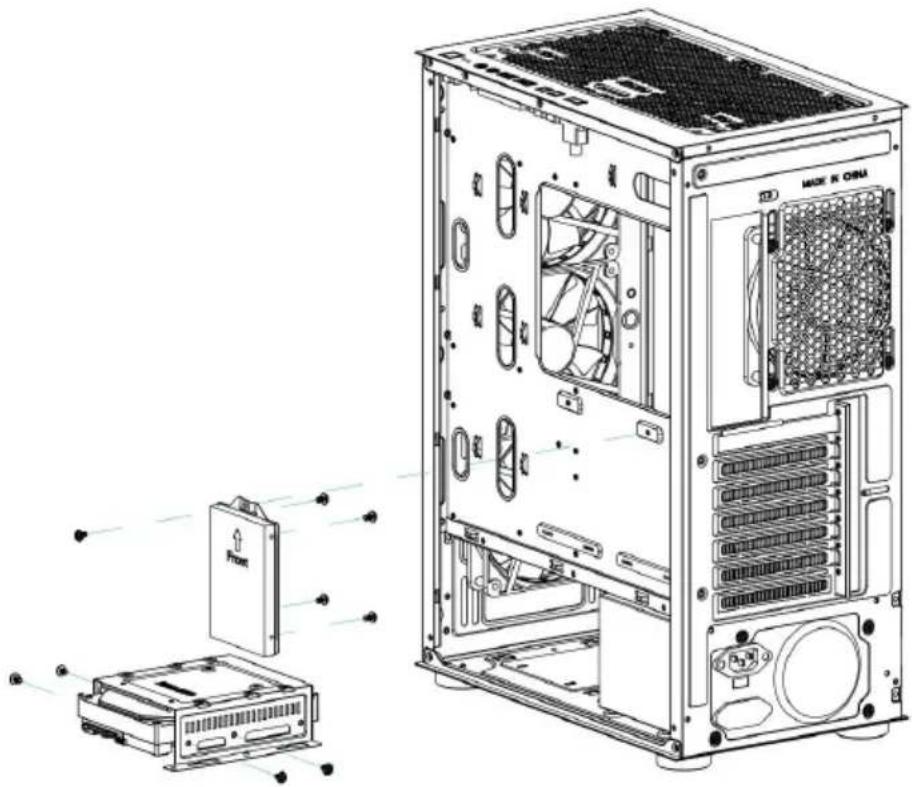

Instalowanie dysków twardych SSD i HDD

Instalacja płyty głównej

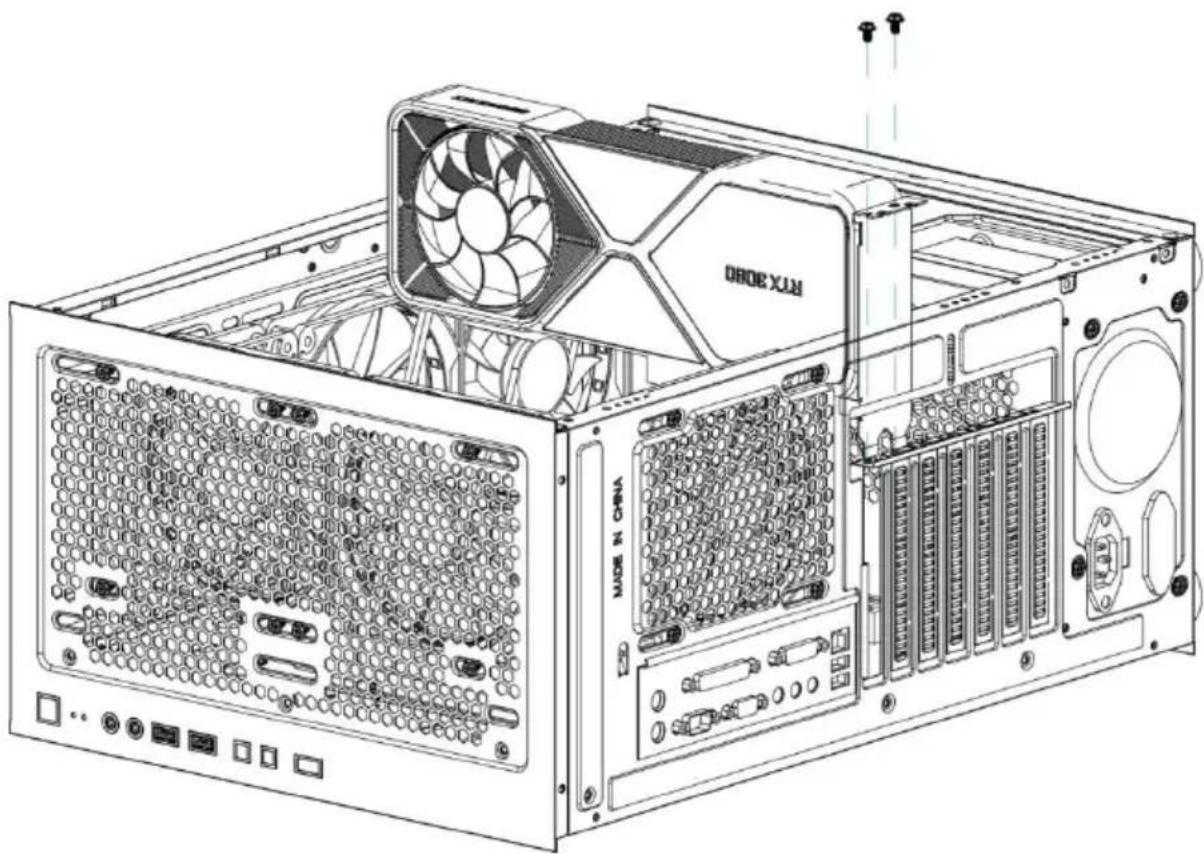

Instalowanie karty graficznej

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
