Type de produit	Boîtier d'ordinateur (Unité Centrale)
Marque	Vevor
Modèle	211I
Facteur de forme compatible	ATX, Micro-ATX, Mini-ITX
Dimensions (L x P x H)	420 x 210 x 460 mm
Poids net	6 kg
Matériau	Acier SPCC et verre trempé
Couleur	Noir
Baies de disque	1 x 3.5" HDD, 2 x 2.5" SSD
Emplacements d'extension	7 slots PCI
Ventilateurs inclus	Non inclus
Support de ventilateurs	Avant, arrière, supérieur (120/140 mm)
Support de refroidissement par eau	Radiateur avant et supérieur
Connectiques panneau avant	USB 3.0 x1, USB 2.0 x2, HD Audio
Connectiques I/O	Power SW, Reset SW, HDD LED, Power LED
Alimentation	Non incluse (format ATX)
Panneau latéral	Verre trempé (côté gauche)
Panneau avant	Amovible, grillagé pour ventilation
Filtres à poussière	Filtre amovible pour alimentation
Accessoires inclus	Vis carte mère, entretoises, velcros, vis alimentation, vis disque dur
Garantie	1 an
Assistance technique	www.vevor.com/support
Pays de fabrication	Chine (Shanghai)

FOIRE AUX QUESTIONS - 211I Vevor

Comment ouvrir le panneau en verre ?

Retirez les vis à l'arrière du panneau latéral en verre (côté gauche), puis faites glisser le panneau vers l'arrière pour le déverrouiller. Consultez la section Démontage du panneau gauche du manuel.

Quels types de cartes mères sont compatibles ?

Le boîtier supporte les formats ATX, Micro-ATX et Mini-ITX. Utilisez les entretoises en laiton fournies pour fixer la carte mère.

Comment installer un disque dur ?

Retirez le panneau droit en fer. Insérez le disque SSD ou HDD dans les logements prévus et fixez-le avec les vis de disque dur fournies (4 vis). Consultez la section Installation du disque dur.

L'alimentation est-elle incluse ?

Non, l'alimentation n'est pas incluse. Vous devez acheter une alimentation au format ATX séparément. La section Installation de l'alimentation montre comment la fixer.

Comment connecter les câbles du panneau avant ?

Connectez les câbles comme suit : Power SW (interrupteur), Reset SW (reset), HDD LED+/- (LED disque), Power LED+/- (LED alimentation). Référez-vous à l'étiquette sur la carte mère.

Puis-je installer un refroidissement par eau ?

Oui, le boîtier supporte le refroidissement par eau. Vous pouvez installer un radiateur à l'avant ou sur le dessus. Consultez la section Refroidissement par eau du manuel.

Quels ventilateurs sont supportés ?

Le boîtier accepte des ventilateurs de 120 mm ou 140 mm à l'avant, à l'arrière et sur le dessus. Aucun ventilateur n'est inclus avec le boîtier.

Comment nettoyer le boîtier ?

Utilisez un chiffon doux non abrasif pour essuyer la poussière. Évitez les produits chimiques corrosifs. Pour le verre trempé, utilisez un nettoyant pour vitres non agressif. Nettoyez régulièrement les filtres à poussière.

Le boîtier est-il livré avec des ventilateurs ?

Non, le boîtier 211I est livré sans ventilateurs. Vous devez les acheter séparément selon vos besoins de refroidissement.

Quelle est la garantie ?

Vevor offre une garantie d'un an sur ce boîtier. Pour toute assistance, contactez le support via www.vevor.com/support avec votre certificat de garantie électronique.

MODE D'EMPLOI 211I Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

VEVOR

(L'image est à titre indicatif uniquement, veuillez vous référer à l'obje

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégrage du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'util doit lire attentivement le manuel d'instructions.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet collecte sélective dans l'Union européenne. Ceci s'appliqué produit et à tous les accessoires marqués de ce symbole produits ainsi marqués ne doivent pas être jetés avec l'ordures ménagères, mais doivent être déposés dans un de collecte pour le recyclage des appareils électriques électroniques.

A : Pack d'accessoires
B : Interface filaire
C: interface E / S

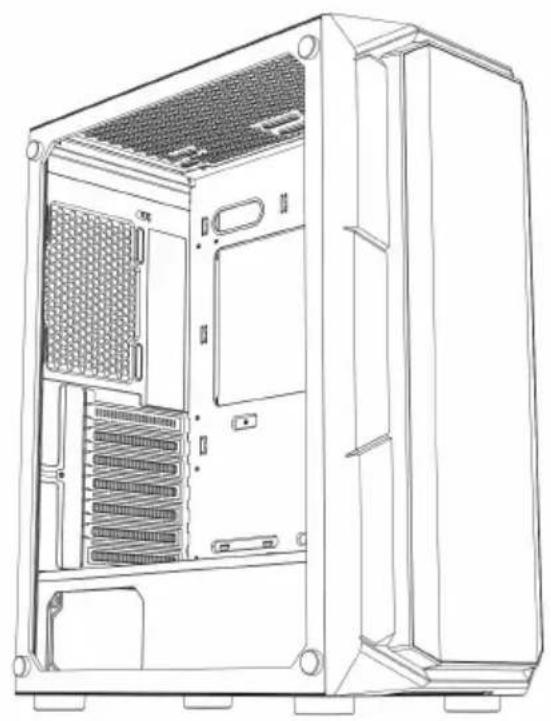

D : Vue complète
E : Démontage du panneau gau
F : Démontage du panneau droit/avant

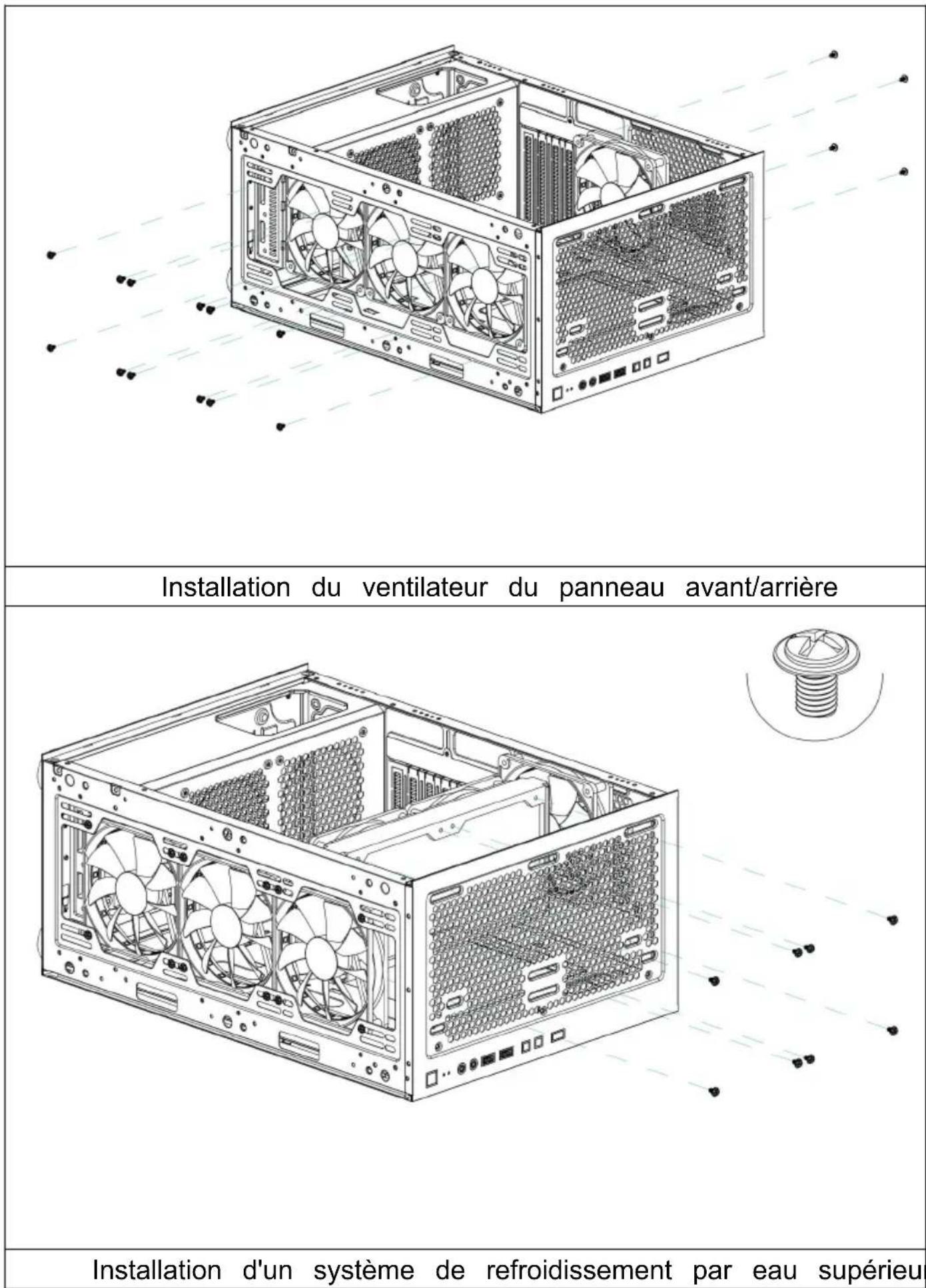

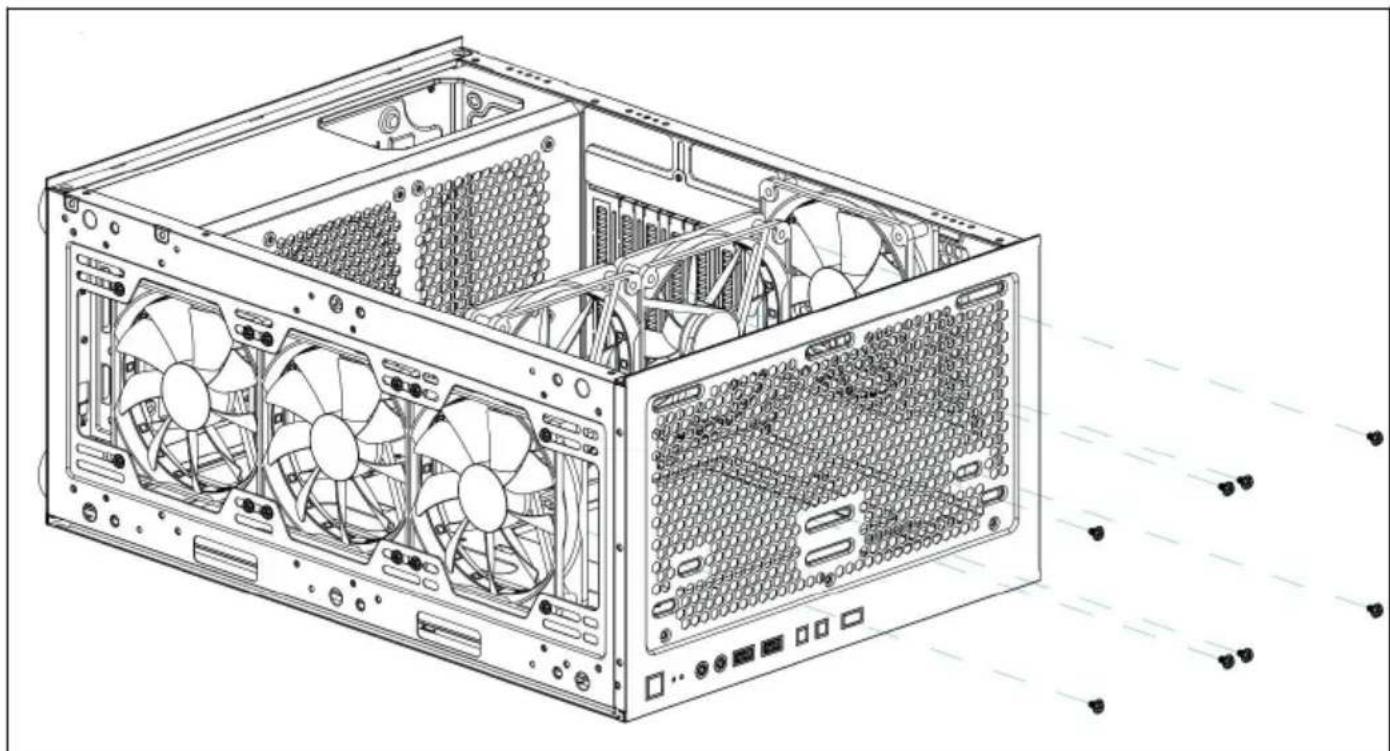

G : Avant/Arrière installation d'un ventilateur à panneau
H : Refroidissement par eau installation
l: Installation du ventilateur supérieur
J : Puissance installation
K: Installation du disque dur
L : Installation de la carte mère
M : Installation de la carte grap

A

Motherboard screws*10

Copper pillar*3

Wire Velcro*5

Power screw*5

Hard disk screws*4

B
OUTPUT INTERFACE

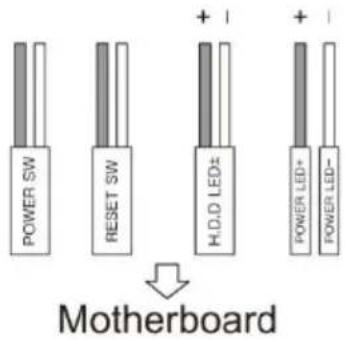

POWER SW RESET SW H.D.D LED+ POWER LED+ POWER LED- + | + MothecBoard

USB3.0

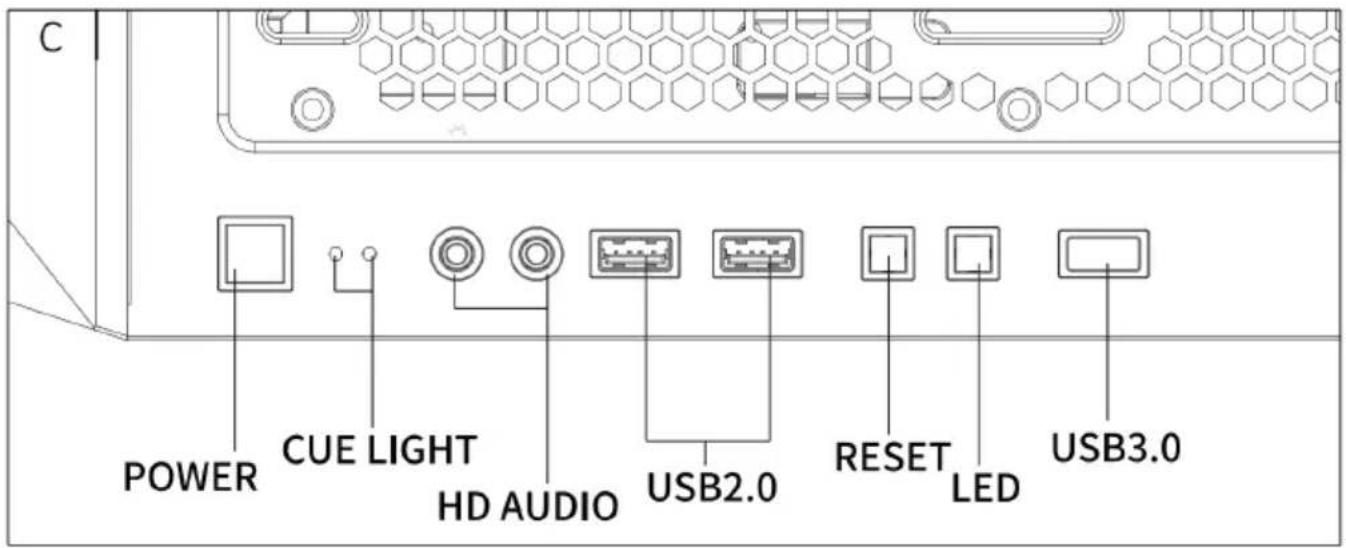

C POWER CUE LIGHT HD AUDIO USB2.0 RESET LED USB3.0

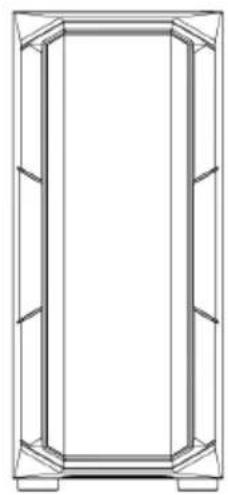

D

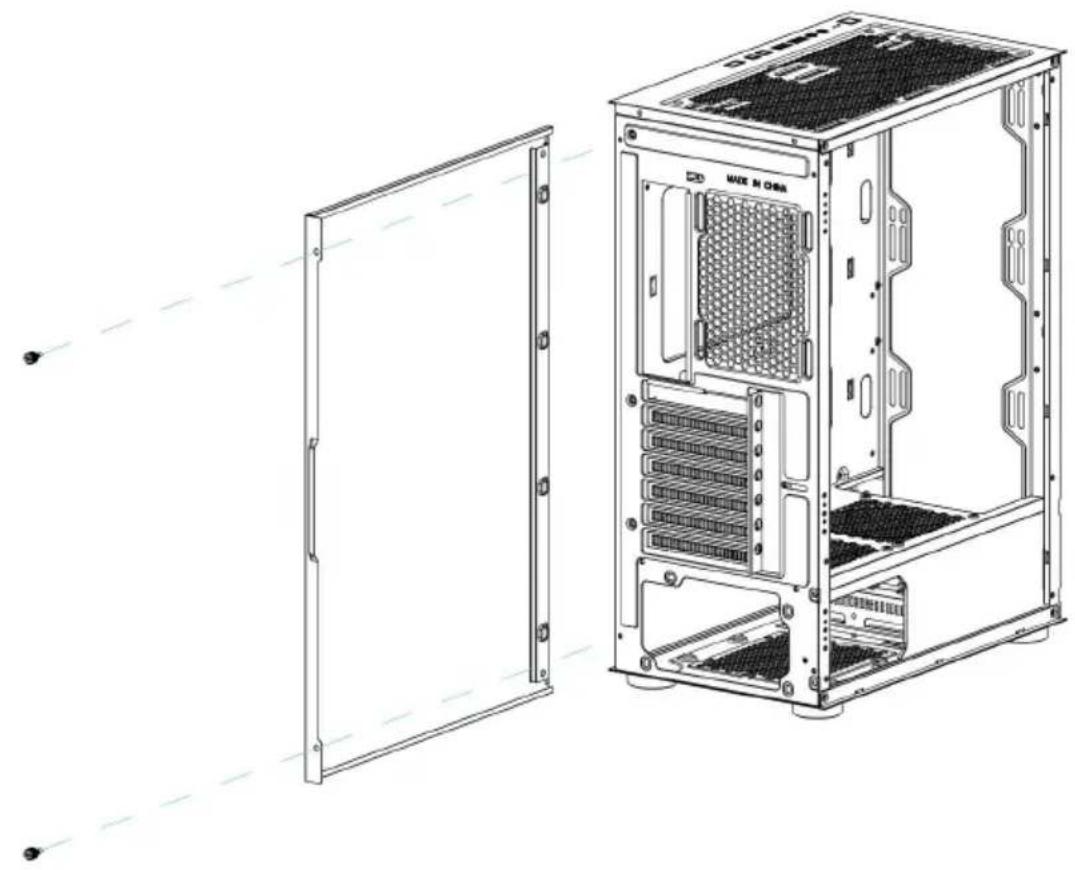

Ouvrez la plaque de verre gauche, retirez la plaque avant

Ouvrir la plaque de fer droite

Installation du ventilateur supérieur

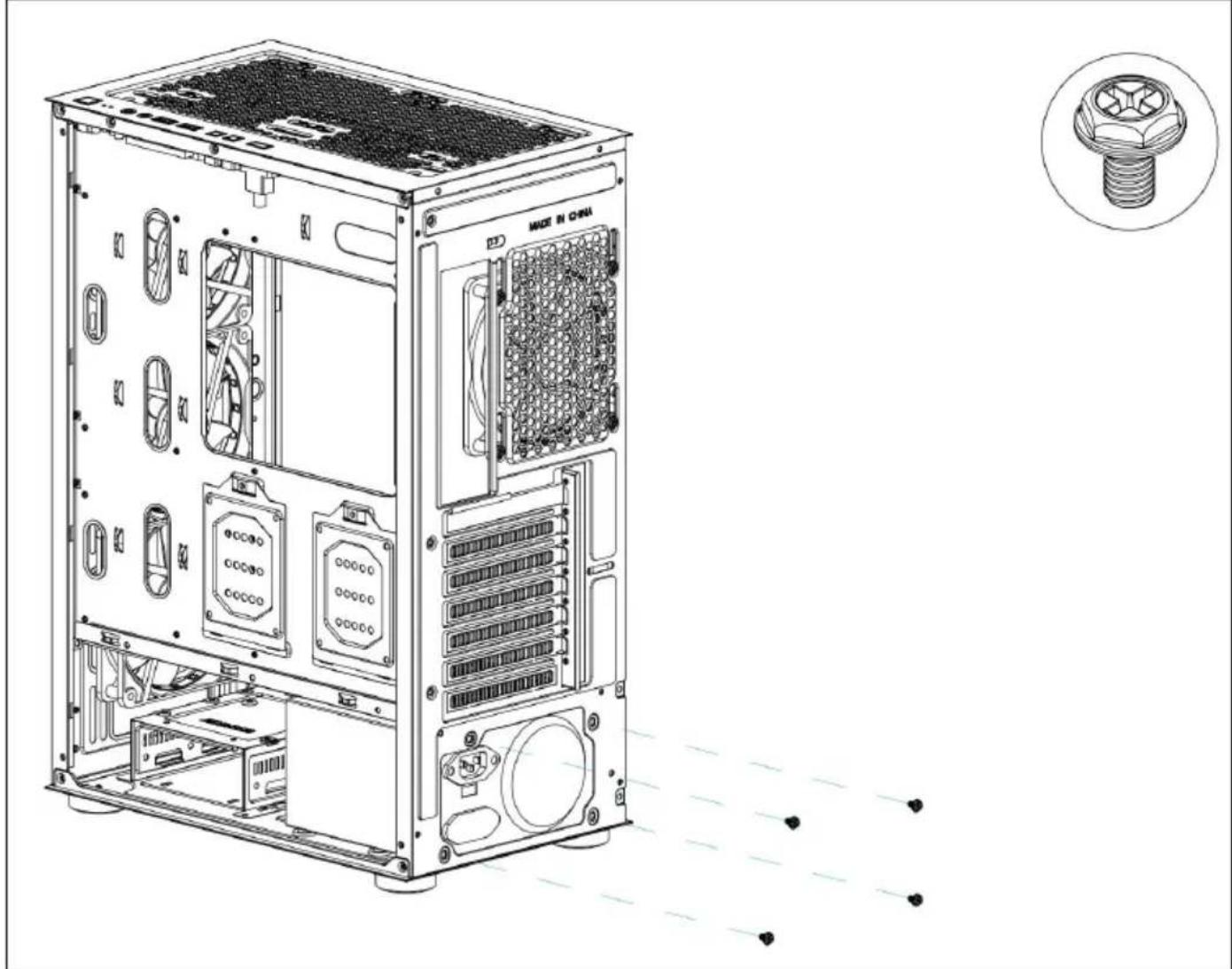

Installation de l'alimentation électrique

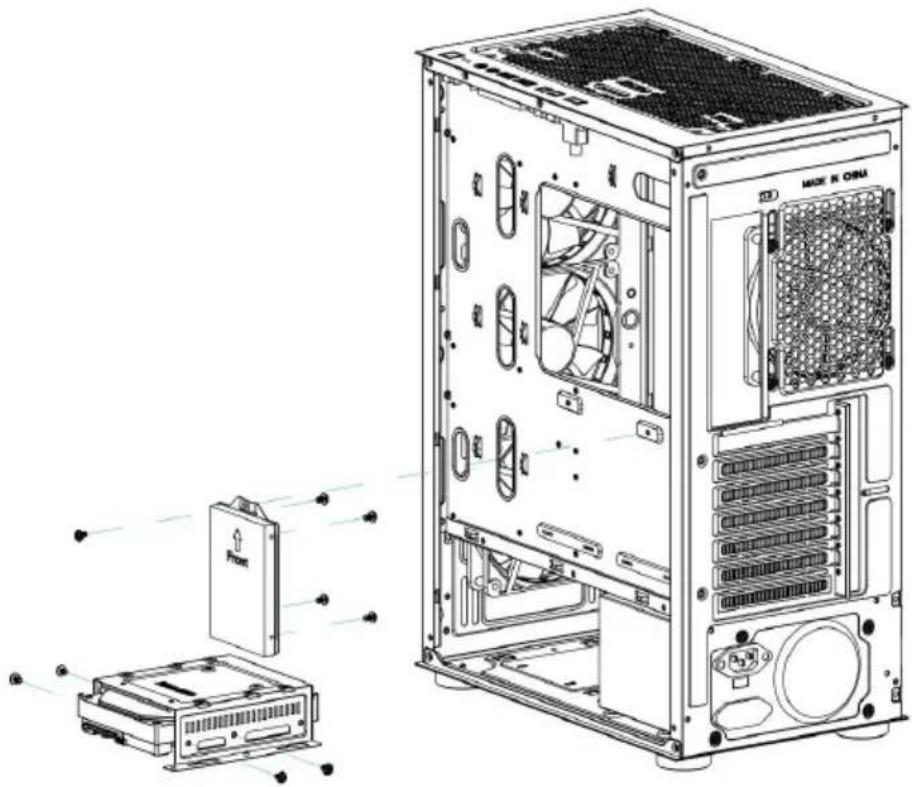

Installation de disques durs SSD et HDD

Installation de la carte mère

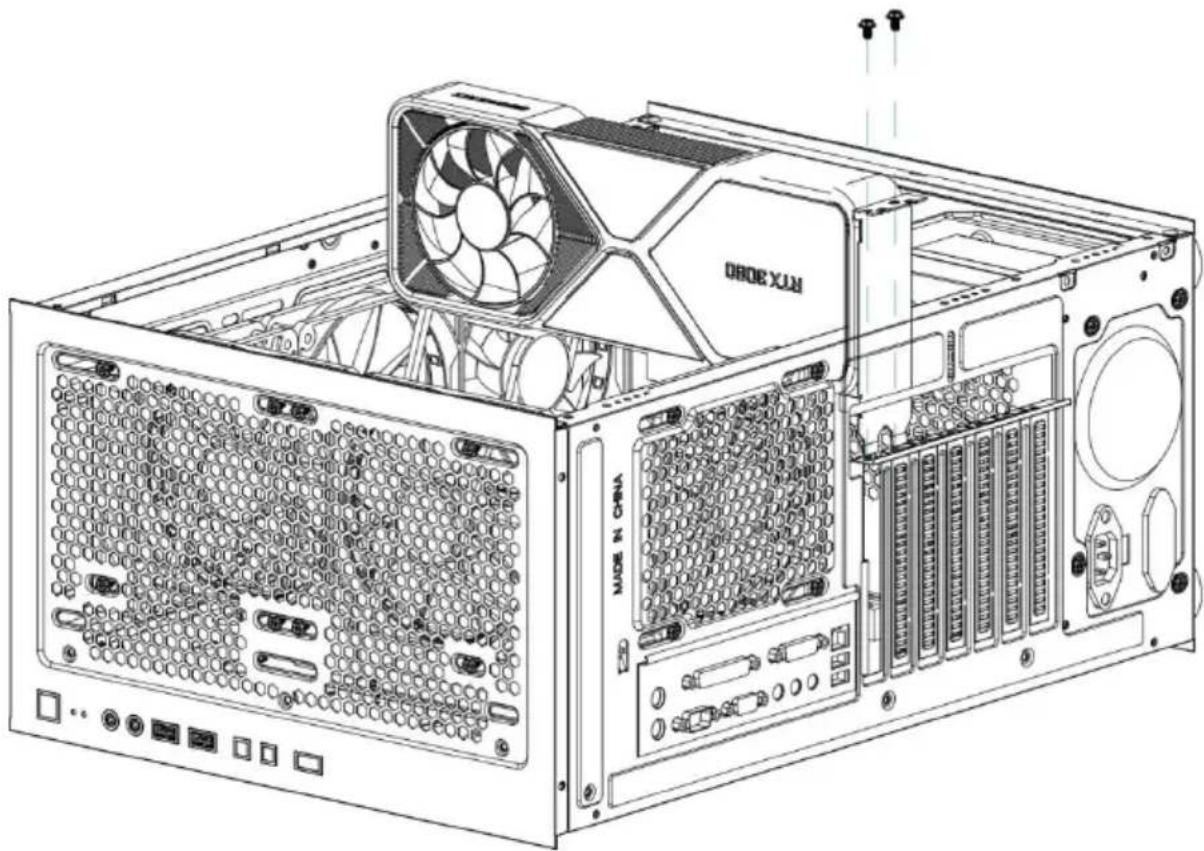

Installation d'une carte graphique
