211I - Unidad Central Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Caja de computadora (Unidad Central)
Marca	Vevor
Modelo	211I
Factor de forma compatible	ATX, Micro-ATX, Mini-ITX
Dimensiones (L x P x A)	420 x 210 x 460 mm
Peso neto	6 kg
Material	Acero SPCC y vidrio templado
Color	Negro
Bahías de disco	1 x 3.5" HDD, 2 x 2.5" SSD
Ranuras de expansión	7 ranuras PCI
Ventiladores incluidos	No incluidos
Soporte de ventiladores	Delantero, trasero, superior (120/140 mm)
Soporte de enfriamiento por agua	Radiador delantero y superior

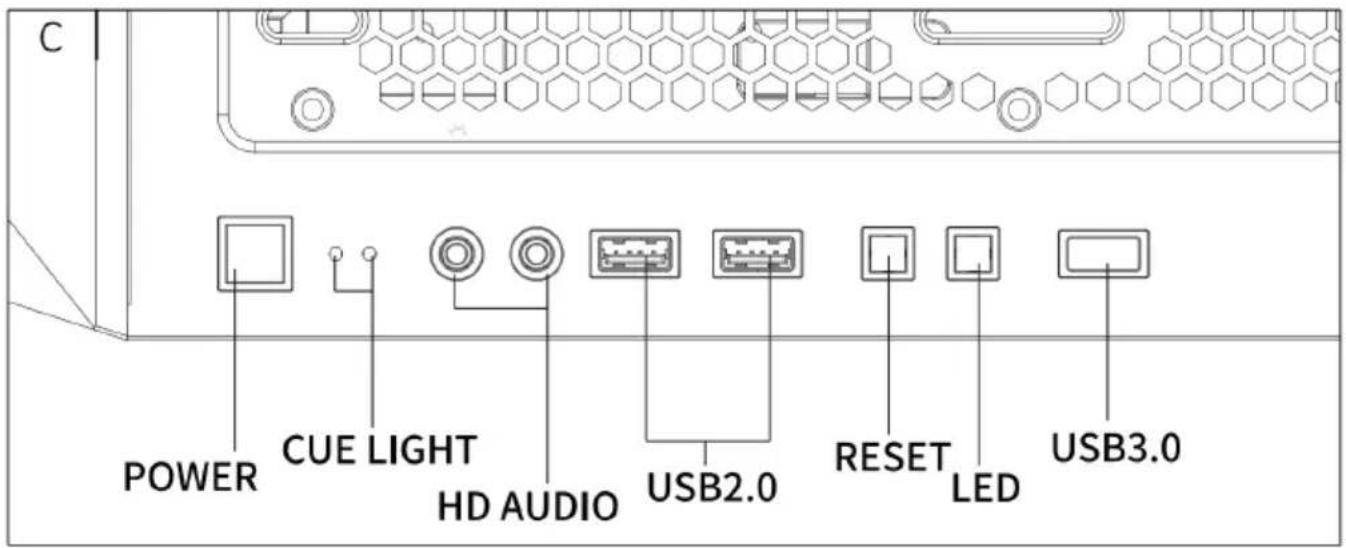

Conexiones del panel frontal	USB 3.0 x1, USB 2.0 x2, HD Audio
Conexiones I/O	Power SW, Reset SW, HDD LED, Power LED
Fuente de alimentación	No incluida (formato ATX)
Panel lateral	Vidrio templado (lado izquierdo)
Panel frontal	Desmontable, con rejilla para ventilación
Filtros de polvo	Filtro desmontable para la fuente de alimentación
Accesorios incluidos	Tornillos para placa base, separadores, velcros, tornillos para fuente de alimentación, tornillos para disco duro
Garantía	1 año
Soporte técnico	www.vevor.com/support
País de fabricación	China (Shanghái)

Preguntas frecuentes - 211I Vevor

¿Cómo abrir el panel de vidrio?

Retire los tornillos en la parte posterior del panel lateral de vidrio (lado izquierdo), luego deslice el panel hacia atrás para desbloquearlo. Consulte la sección Desmontaje del panel izquierdo del manual.

¿Qué tipos de placas base son compatibles?

La caja soporta los formatos ATX, Micro-ATX y Mini-ITX. Utilice los separadores de latón suministrados para fijar la placa base.

¿Cómo instalar un disco duro?

Retire el panel derecho de metal. Inserte el SSD o HDD en las bahías previstas y fíjelo con los tornillos para disco duro suministrados (4 tornillos). Consulte la sección Instalación del disco duro.

¿La fuente de alimentación está incluida?

No, la fuente de alimentación no está incluida. Debe comprar una fuente de alimentación en formato ATX por separado. La sección Instalación de la fuente de alimentación muestra cómo fijarla.

¿Cómo conectar los cables del panel frontal?

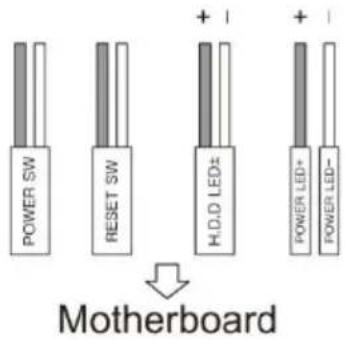

Conecte los cables de la siguiente manera: Power SW (interruptor), Reset SW (reinicio), HDD LED+/- (LED de disco), Power LED+/- (LED de alimentación). Consulte la etiqueta en la placa base.

¿Puedo instalar un enfriamiento por agua?

Sí, la caja soporta enfriamiento por agua. Puede instalar un radiador en la parte delantera o superior. Consulte la sección Enfriamiento por agua del manual.

¿Qué ventiladores son compatibles?

La caja acepta ventiladores de 120 mm o 140 mm en la parte delantera, trasera y superior. No se incluye ningún ventilador con la caja.

¿Cómo limpiar la caja?

Use un paño suave no abrasivo para limpiar el polvo. Evite productos químicos corrosivos. Para el vidrio templado, use un limpiacristales no agresivo. Limpie regularmente los filtros de polvo.

¿La caja viene con ventiladores?

No, la caja 211I se entrega sin ventiladores. Debe comprarlos por separado según sus necesidades de refrigeración.

¿Cuál es la garantía?

Vevor ofrece una garantía de un año en esta caja. Para cualquier asistencia, contacte al soporte a través de www.vevor.com/support con su certificado de garantía electrónico.

MANUAL DE USUARIO 211I Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

VEVOR

(La imagen es solo de referencia, consulte el objeto real)

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto dependerá del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o software en nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usua leer atentamente el manual de instrucciones.

Este producto está sujeto a la Directiva Europea 2012/1 El símbolo de un contenedor de basura tachado indica producto requiere recogida selectiva en la Unión Europe aplica al producto y a todos los accesorios marcados o símbolo. Los productos marcados con este símbolo no desecharse con la basura doméstica normal, sino que o llevarse a un punto de recogida para el reciclaje de a eléctricos y electrónicos.

A: Paquete de accesorios B: Interfaz de cable C: Interfaz de E/S D: Vista completa E: Desmontaje del panel izquierdo F: Desmontaje del panel derecho/frontal G: Delante/detrás instalación de ventiladores de panel H: Refrigeración por agua instalación I: Instalación del ventilador superior J: Poder instalación K: Instalación del disco duro L: Instalación de la placa base M: Instalación de la tarjeta gráfica

A

Tornillos para placa base*10

Pilar de cobre*3

Cinta de velcro para cables*5

Tornillos para fuente de alimentación*5

Tornillos para disco duro*4

B Interfaz de salida

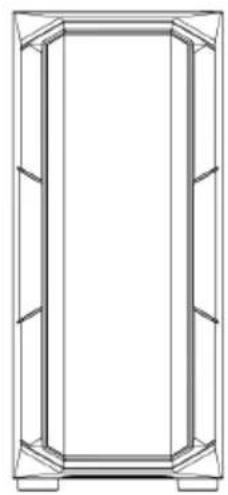

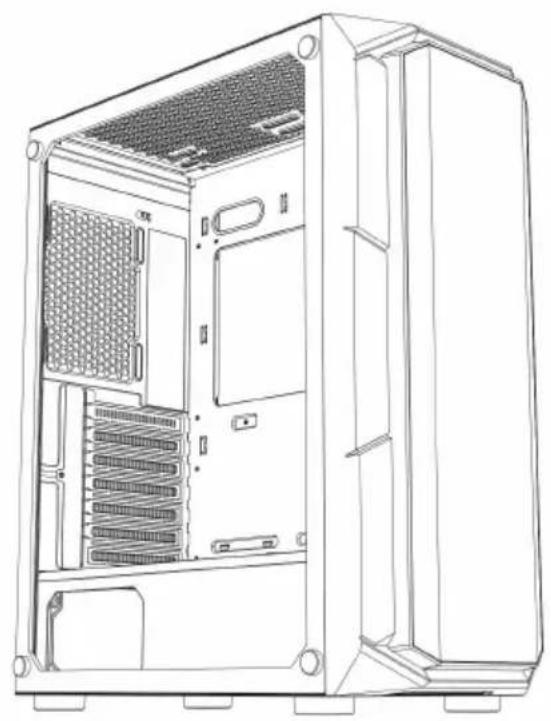

D

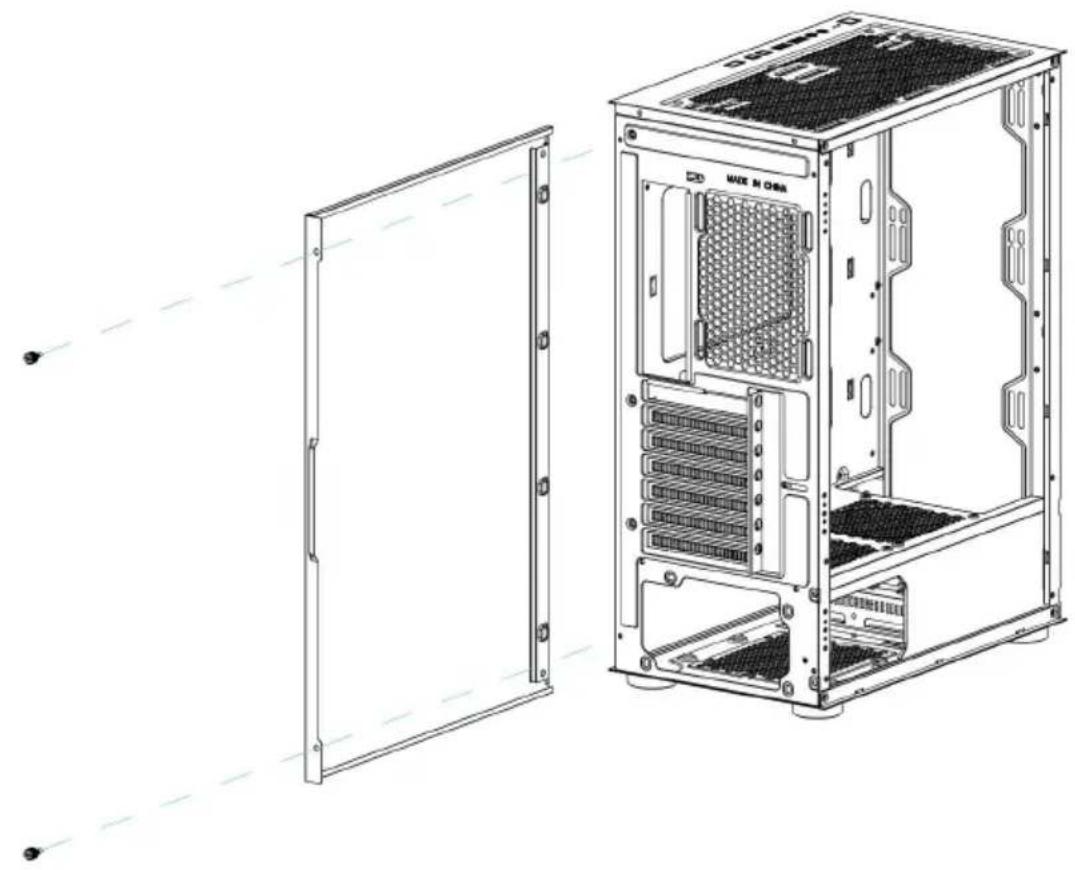

Abra la placa de vidrio izquierda y retire la placa frontal

Abra la placa de hierro derecha

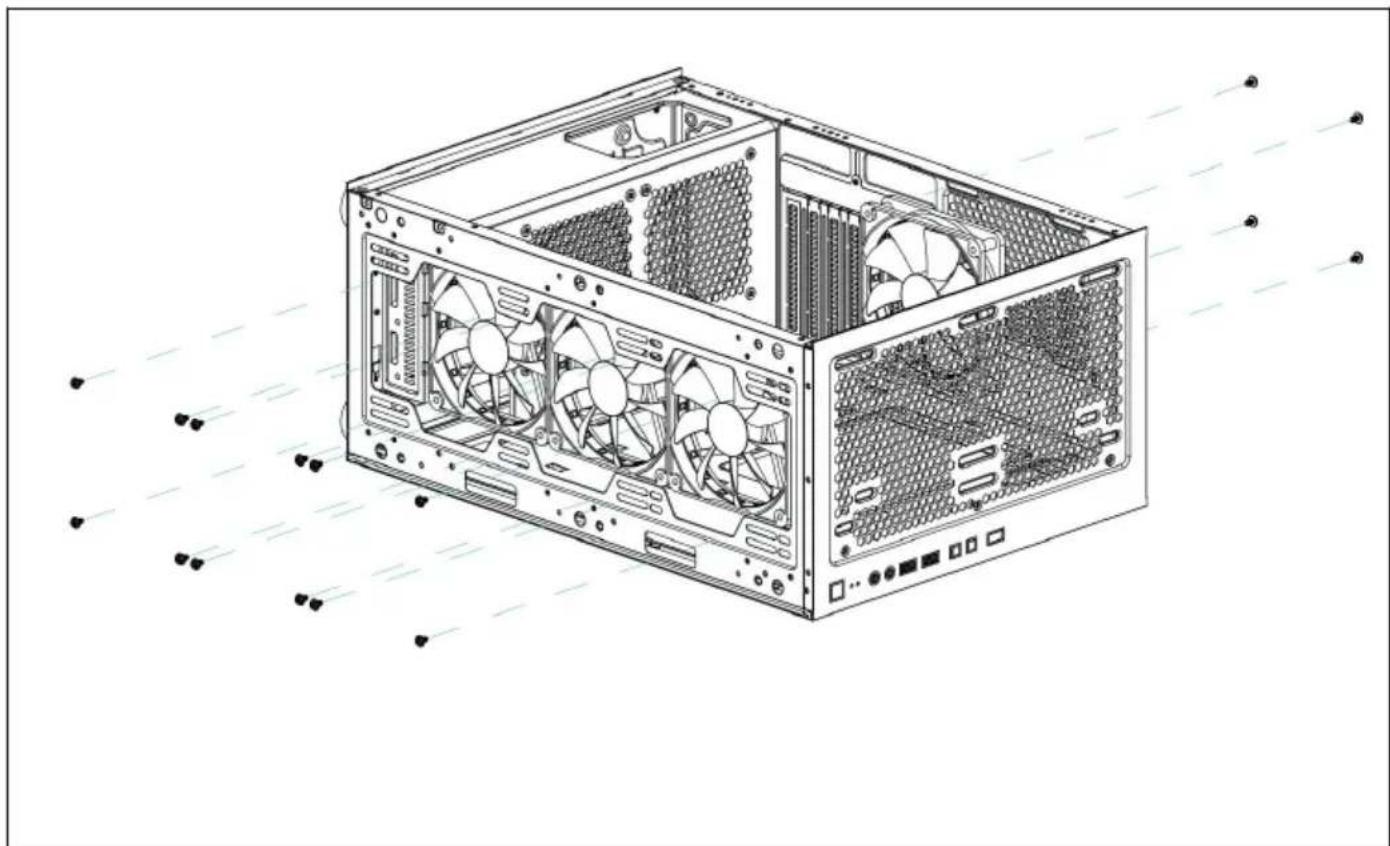

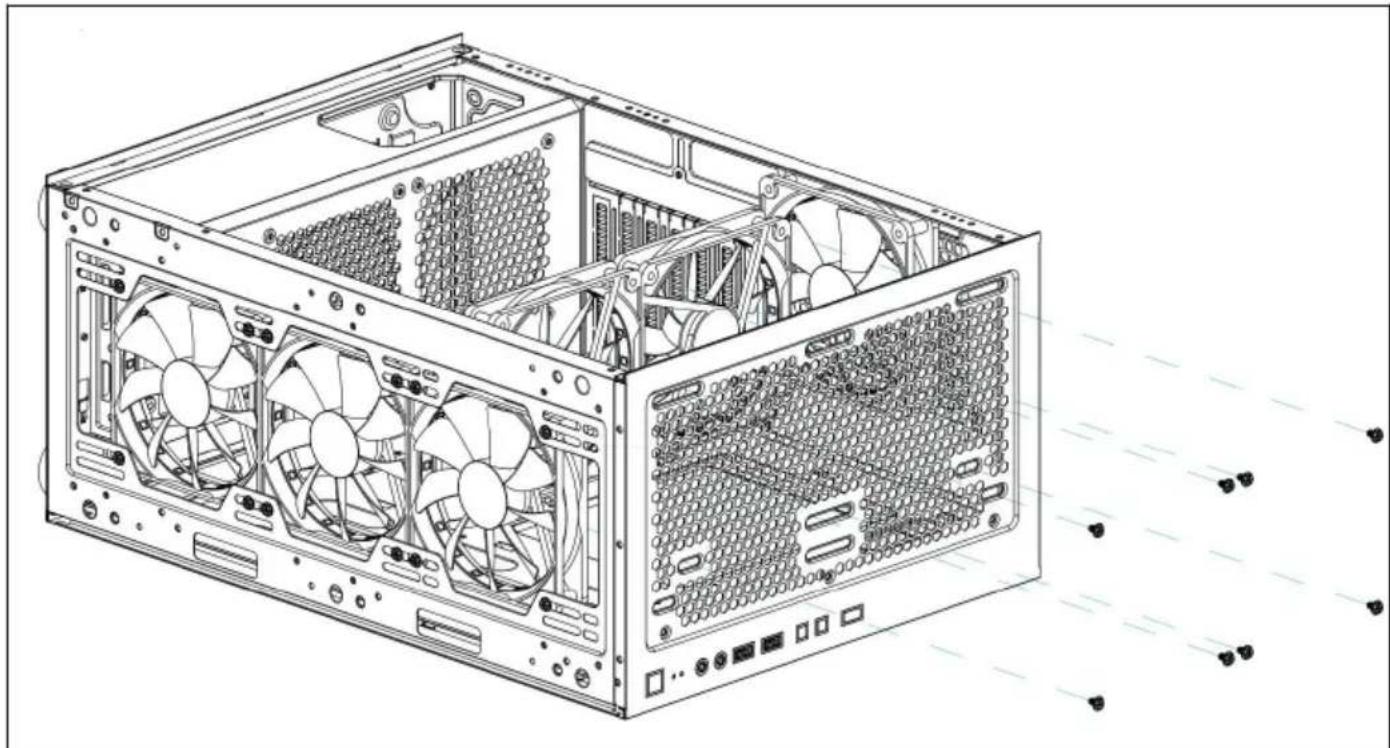

Instalación del ventilador del panel frontal/trasero

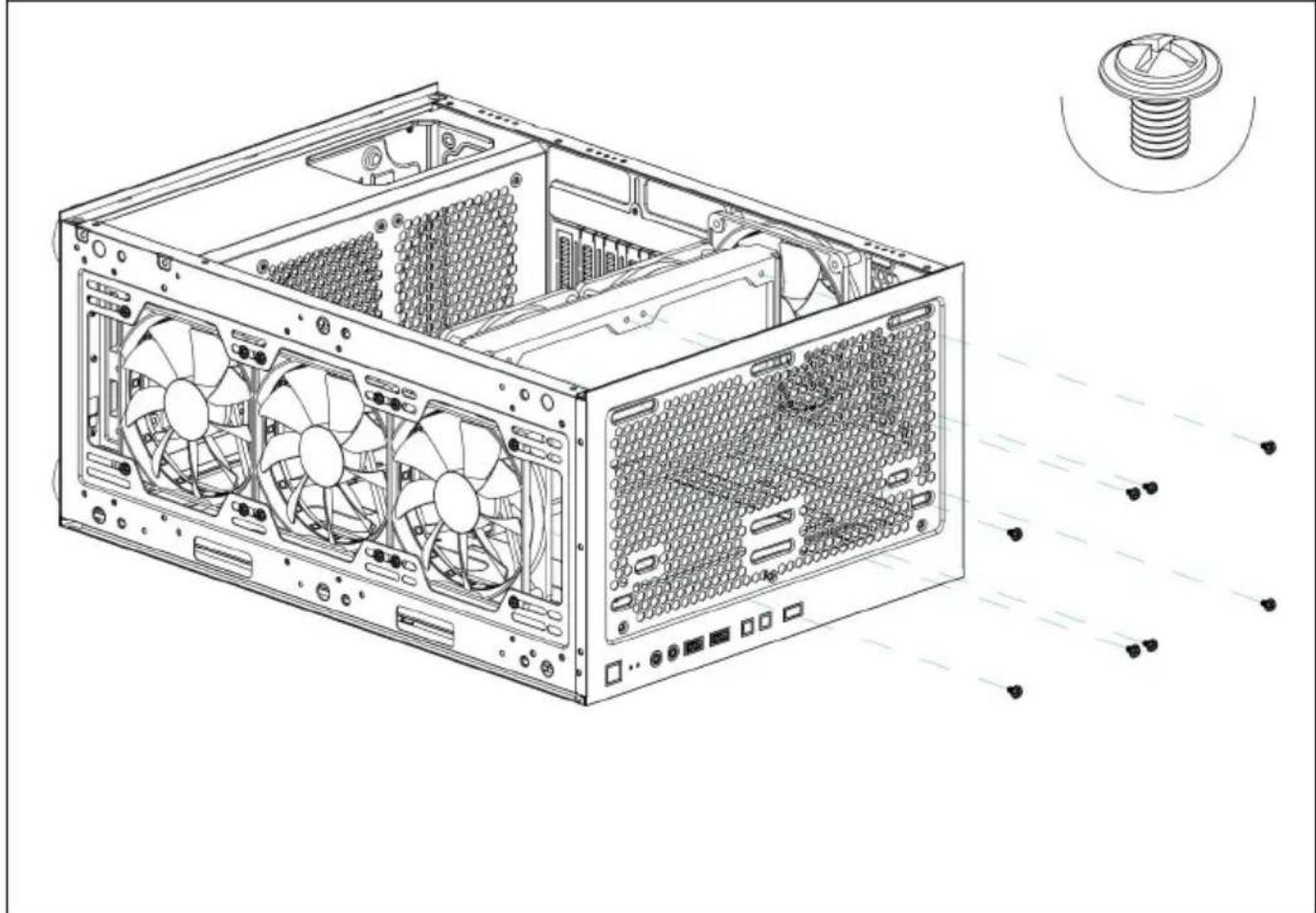

Instalación del sistema de refrigeración por agua superior

Instalación del ventilador superior

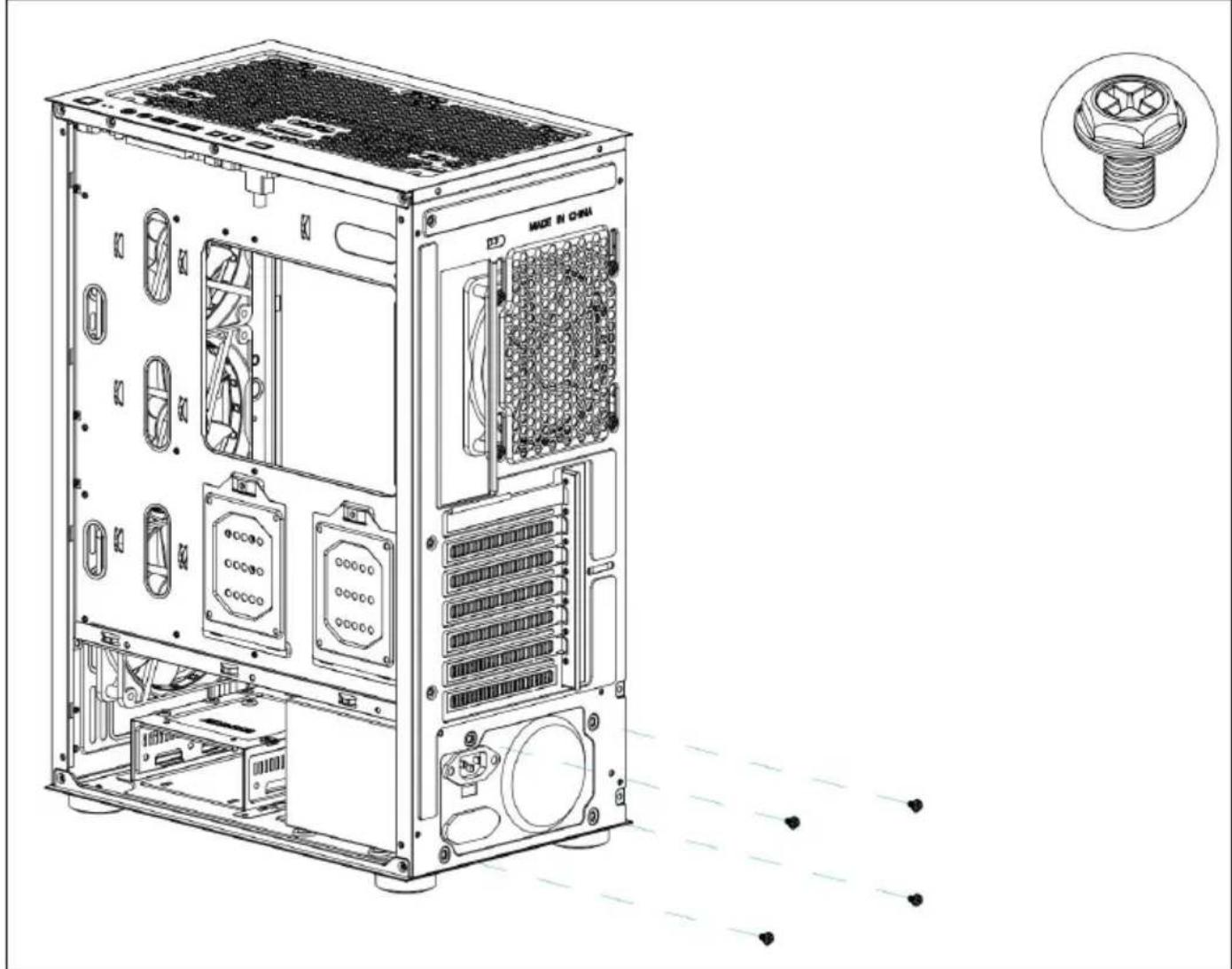

Instalación de la fuente de alimentación

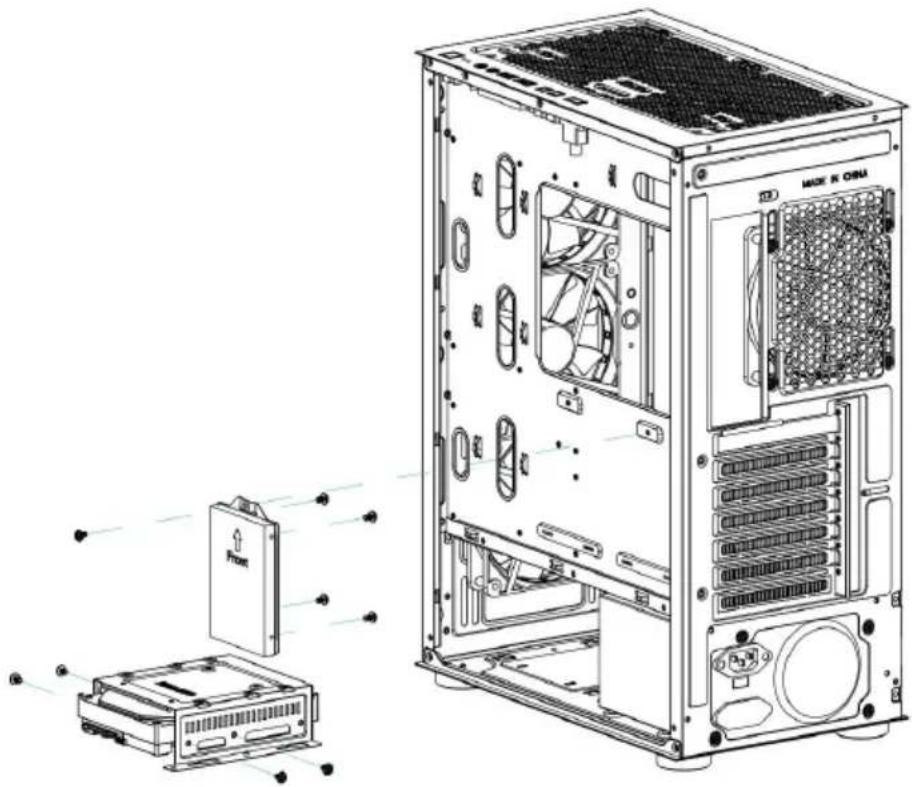

Instalación de discos duros SSD y HDD

Instalación de la placa base

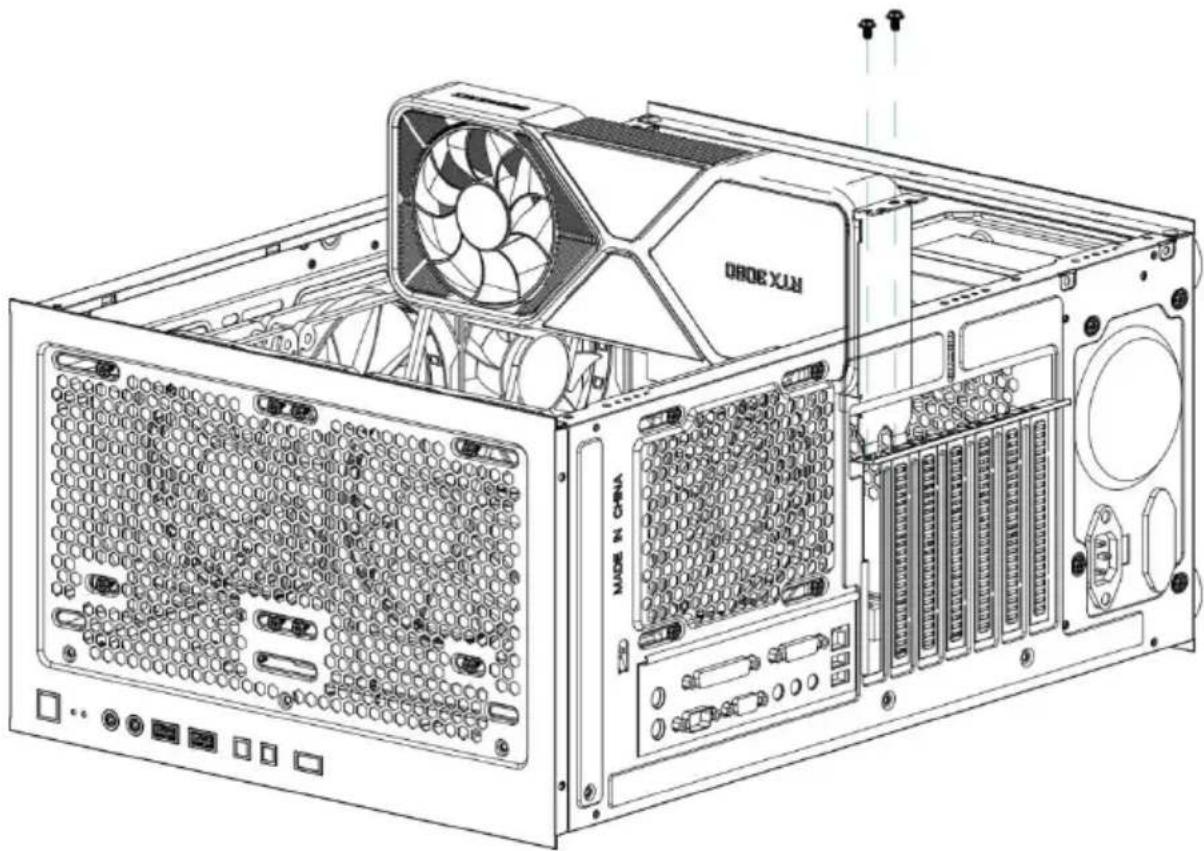

Instalación de una tarjeta gráfica

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
