Tipo de producto	Gabinete para PC (unidad central) torre media
Marca	Vevor
Modelo	230-14
Dimensiones (An x Al x P)	210 x 460 x 420 mm
Peso	5,5 kg
Material	Acero SECC, panel lateral de vidrio templado
Factor de forma de placa base	ATX, Micro-ATX, Mini-ITX
Ranuras de expansión	7
Bahías de disco internas	2 x 3,5" (HDD), 2 x 2,5" (SSD)
Fuente de alimentación incluida	No (compatible con ATX estándar, no incluida)
Ubicación de la fuente	Parte inferior, montaje trasero
Ventiladores preinstalados	Ninguno (espacios para ventiladores)
Espacios para ventiladores frontales	3 x 120 mm
Espacios para ventiladores traseros	1 x 120 mm
Espacios para ventiladores superiores	2 x 120 mm
Puertos del panel frontal	1 x USB 3.0, 2 x USB 2.0, HD Audio (micrófono/auriculares)
Botones e indicadores	Power, Reset, LED HDD, LED Power
Filtros de polvo	Panel frontal y parte inferior (extraíbles)
Garantía	Garantía del fabricante (ver www.vevor.com/support)
Mantenimiento	Limpiar los filtros regularmente; usar un paño suave y seco para el vidrio
Información general	Conforme a la directiva RAEE (2012/19/CE); reciclaje en punto de recogida

Preguntas frecuentes - 230-14 Vevor

¿Cuál es el tamaño máximo de placa base compatible?

El gabinete Vevor 230-14 acepta placas base en formato ATX, Micro-ATX y Mini-ITX. La placa base se fija en la bandeja mediante los separadores incluidos.

¿La fuente de alimentación está incluida en el gabinete?

No, la fuente de alimentación no está incluida. Debe comprar una fuente ATX estándar (no incluida). El gabinete tiene un espacio en la parte inferior con un filtro de polvo.

¿Cuántos ventiladores se pueden instalar?

Puede instalar hasta 6 ventiladores de 120 mm: 3 en la parte frontal, 1 en la trasera y 2 en la superior. No hay ventiladores preinstalados.

¿Qué tipos de discos duros puedo montar?

El gabinete tiene dos bahías para discos de 3,5 pulgadas (HDD) y dos espacios para discos de 2,5 pulgadas (SSD). Los tornillos de fijación están incluidos.

¿Cómo limpiar el panel de vidrio templado?

Use un paño suave y seco o ligeramente húmedo para limpiar el vidrio. Evite limpiadores abrasivos que puedan rayar la superficie.

¿Dónde puedo encontrar el manual de usuario detallado?

El manual completo está disponible para descarga gratuita en notice-facile.com. También puede consultar el sitio web de Vevor para guías adicionales.

¿Cuáles son los puertos disponibles en el panel frontal?

El panel frontal incluye un puerto USB 3.0, dos puertos USB 2.0, una toma de auriculares y una toma de micrófono (HD Audio), así como los botones Power y Reset.

¿Puedo instalar refrigeración líquida?

Sí, el gabinete admite un radiador de hasta 360 mm en la parte frontal y 240 mm en la superior. Verifique las dimensiones exactas en el manual.

¿Cómo desmontar los paneles laterales?

El panel derecho (metal) se retira desatornillando los tornillos manuales; el panel izquierdo (vidrio) se retira deslizándolo hacia atrás después de quitar los tornillos. Consulte las secciones E y F del manual.

¿Este gabinete es compatible con una tarjeta gráfica larga?

Sí, el espacio interior permite instalar tarjetas gráficas de hasta 340 mm de longitud, dependiendo de la disposición de las bahías de discos.

MANUAL DE USUARIO 230-14 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

MODELO: 230-14

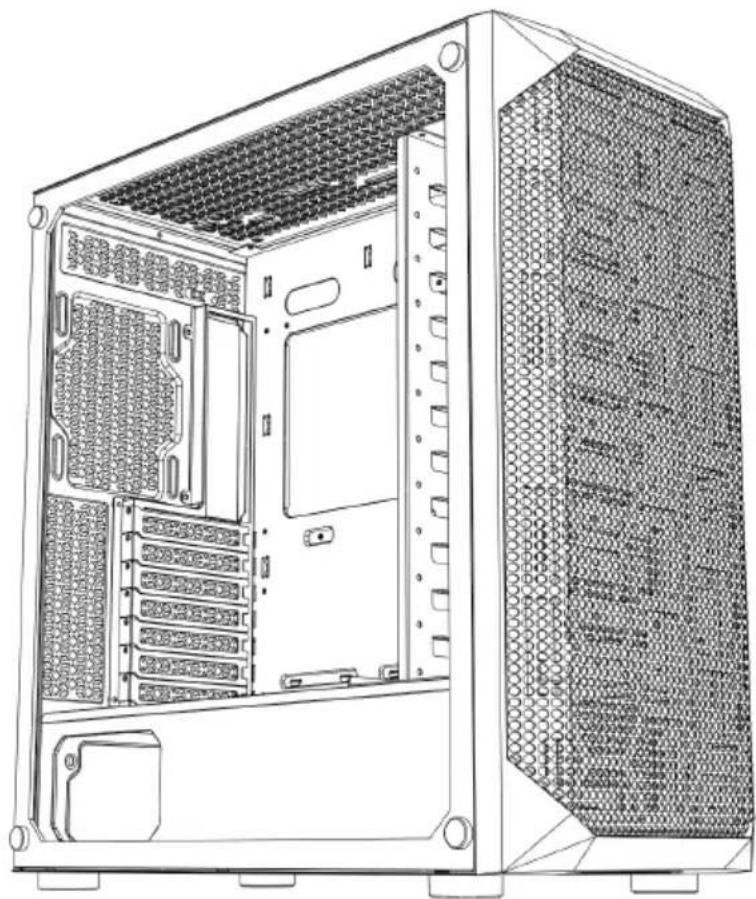

(La imagen es solo de referencia, consulte el objeto real)

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del produnderá del producto que haya recibido. Le rogamos que nos disc si no le informamos de nuevo si hay actualizaciones tecnológicas o software en nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usua leer atentamente el manual de instrucciones.

Este producto está sujeto a la Directiva Europea 2012/1 El símbolo de un contenedor de basura tachado indica producto requiere recogida selectiva en la Unión Europe aplica al producto y a todos los accesorios marcados o símbolo. Los productos marcados con este símbolo no desecharse con la basura doméstica normal, sino que o llevarse a un punto de recogida para el reciclaje de a eléctricos y electrónicos.

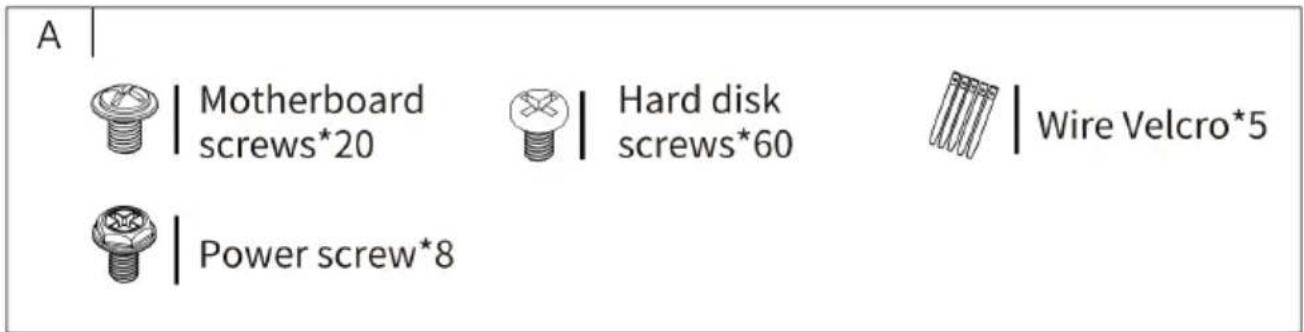

A: Paquete de accesorios

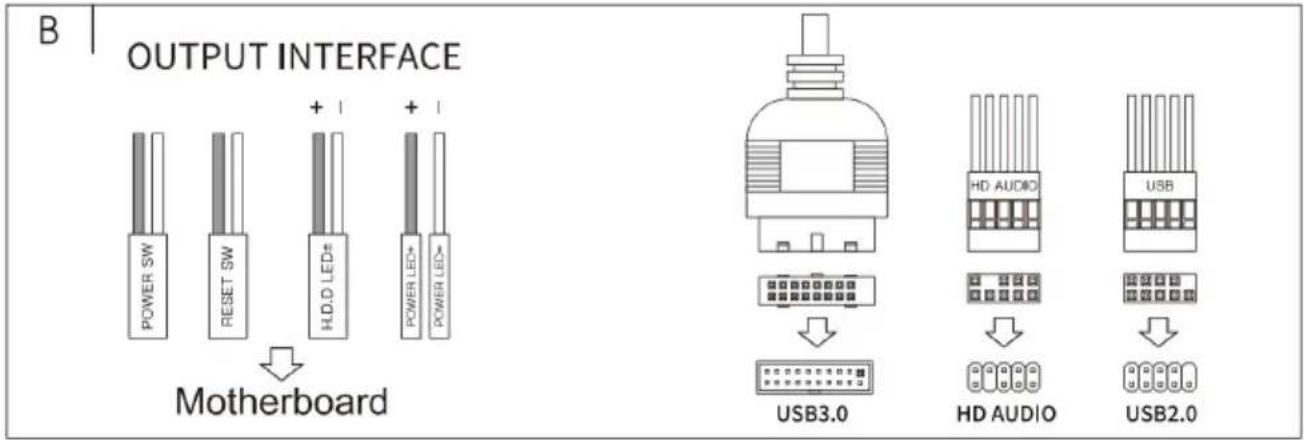

B : Interfaz de cable

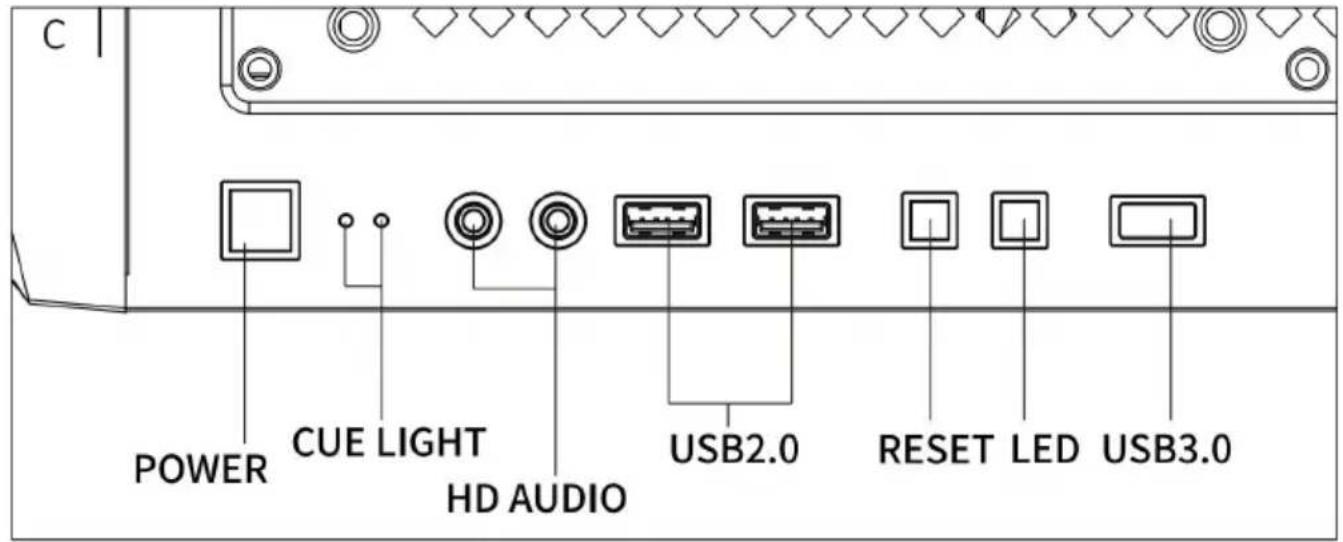

C: Interfaz de E / S

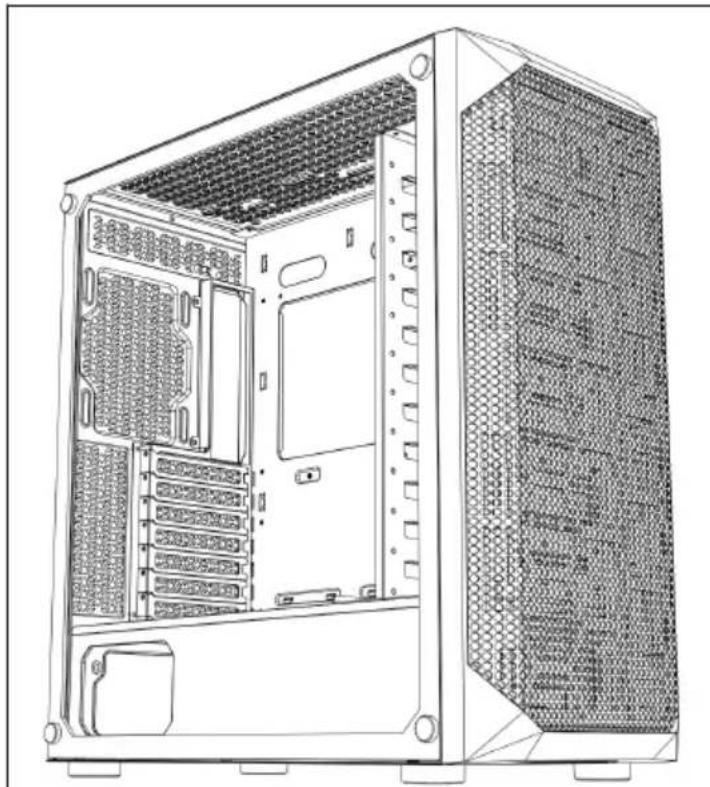

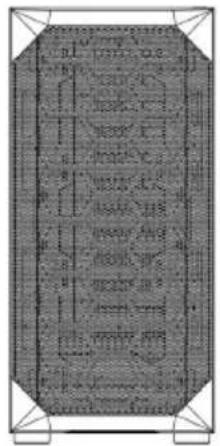

D : Vista completa
E: Desmontaje del panel derech
F: Desmontaje del panel
delantero/izquierdo
G: Desmontaje del bastidor del disco duro
H : Instalación del ventilador superior

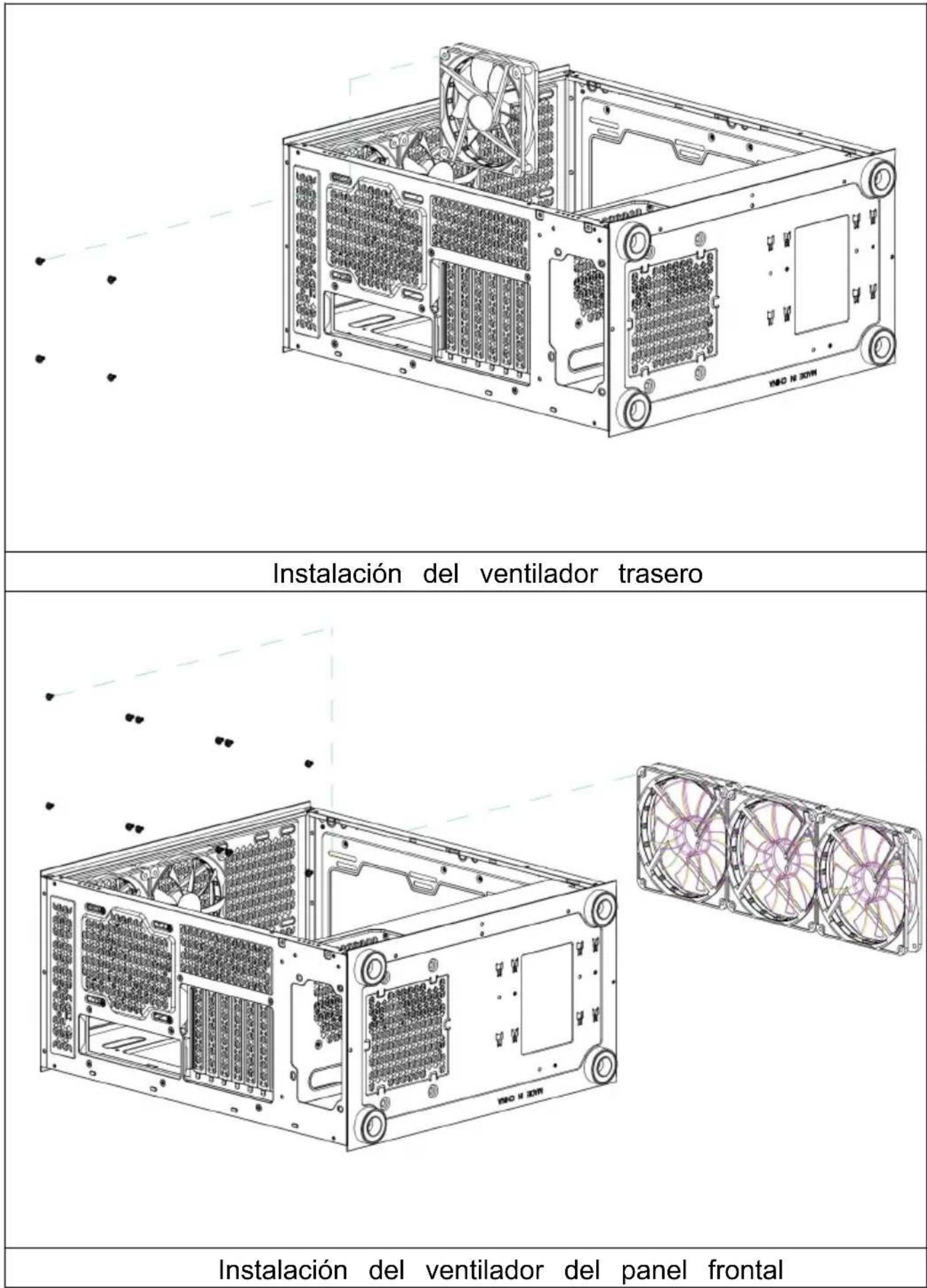

yo: Instalación del ventilador trasero
J: Instalación del ventilador del panel frontal
K: Fuerza instalación
L: Instalación del disco duro

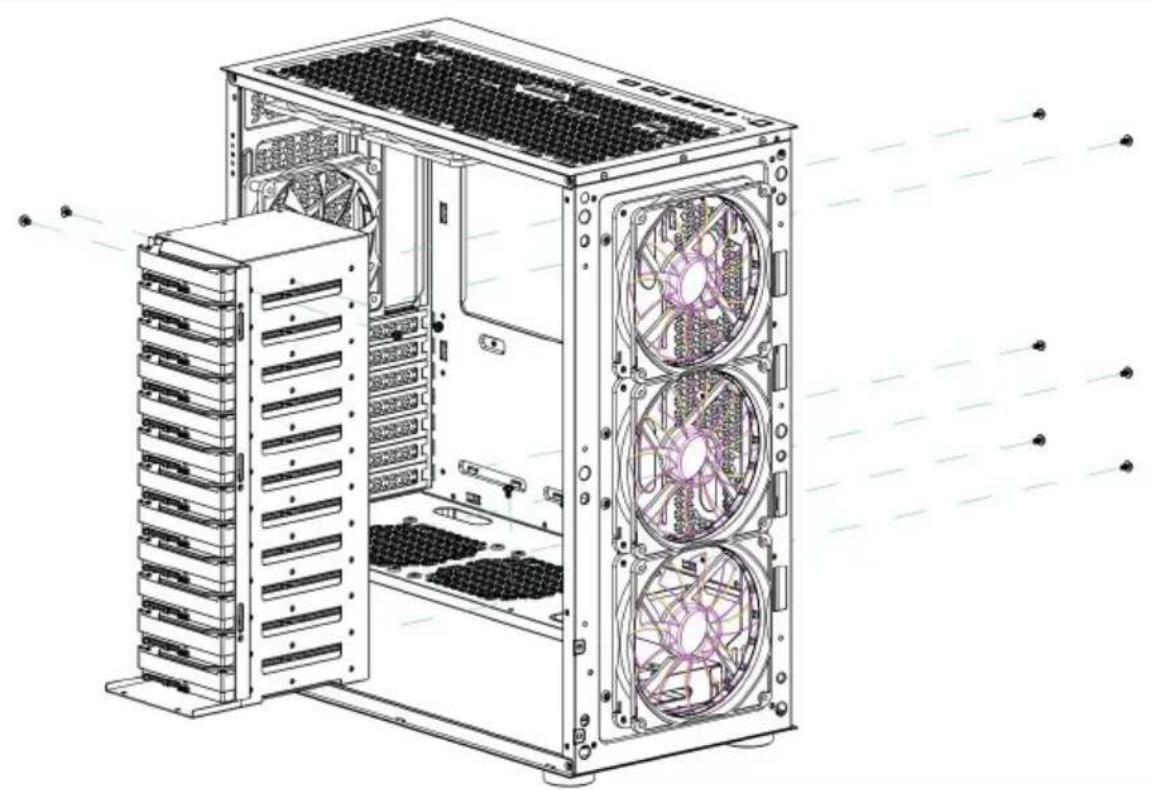

M: Instalación del rack de disc duros
N : Instalación de la placa bas
O : Instalación de la tarjeta gr

D

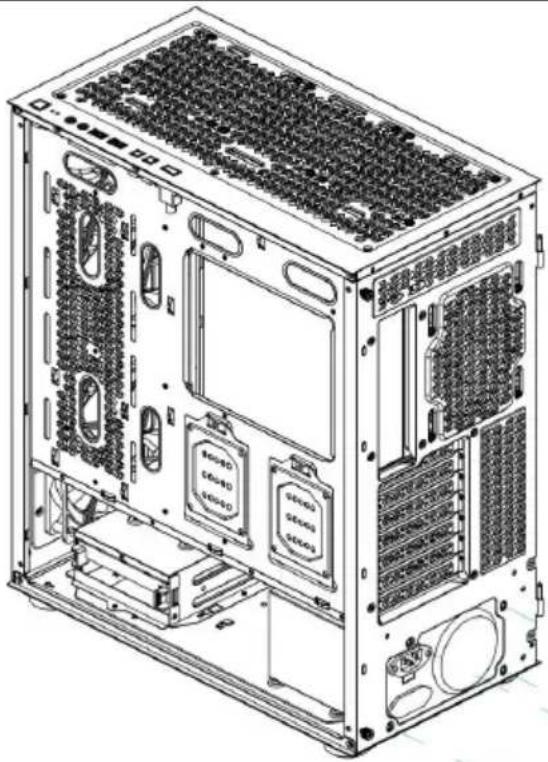

Abra la placa de hierro derecha

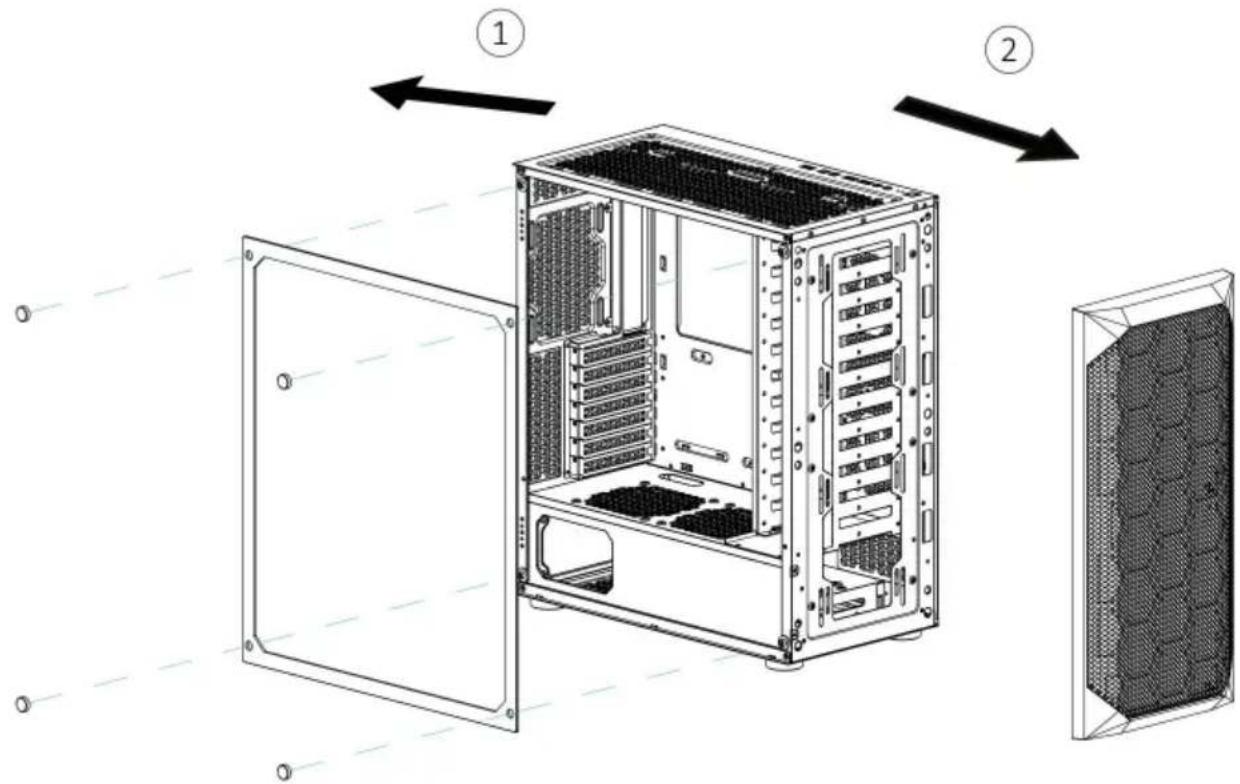

Abra la placa de vidrio izquierda y retire la placa frontal

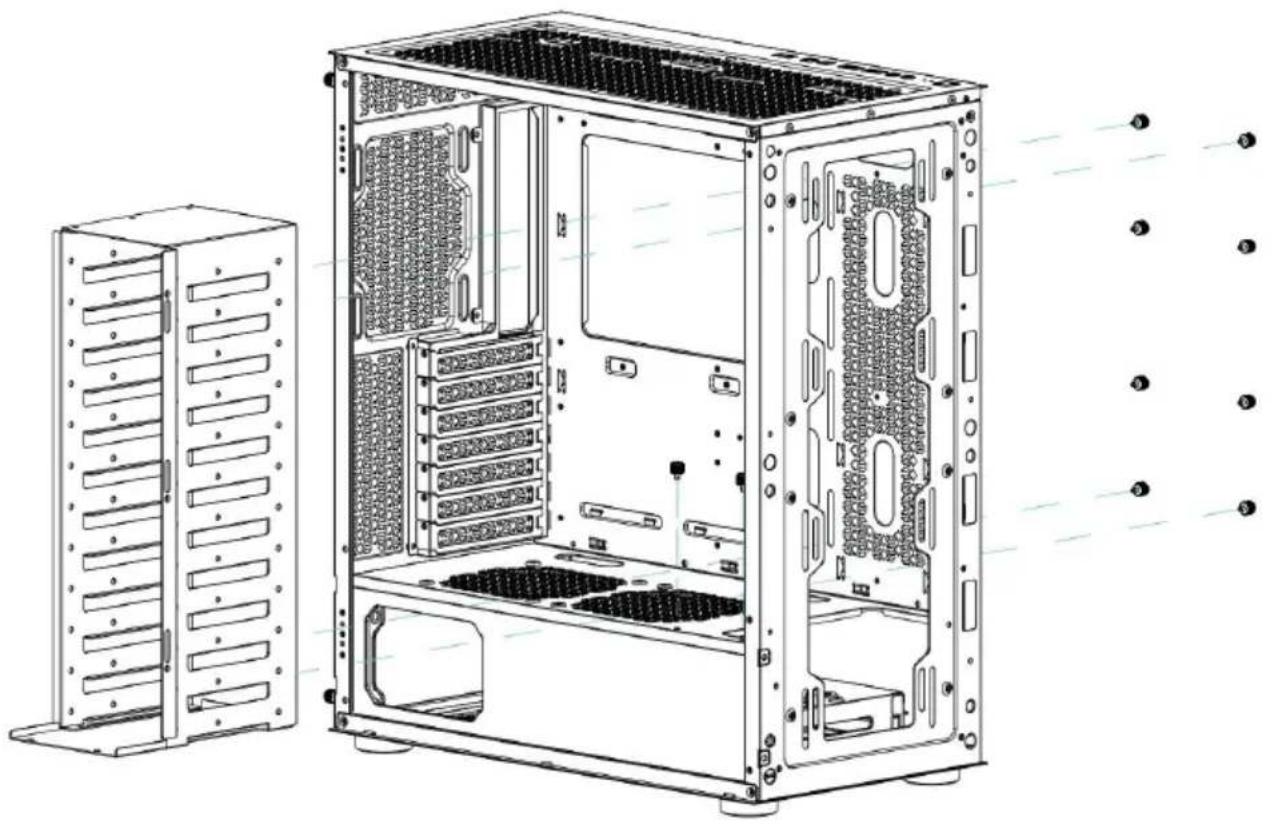

Desmontaje del bastidor del disco duro

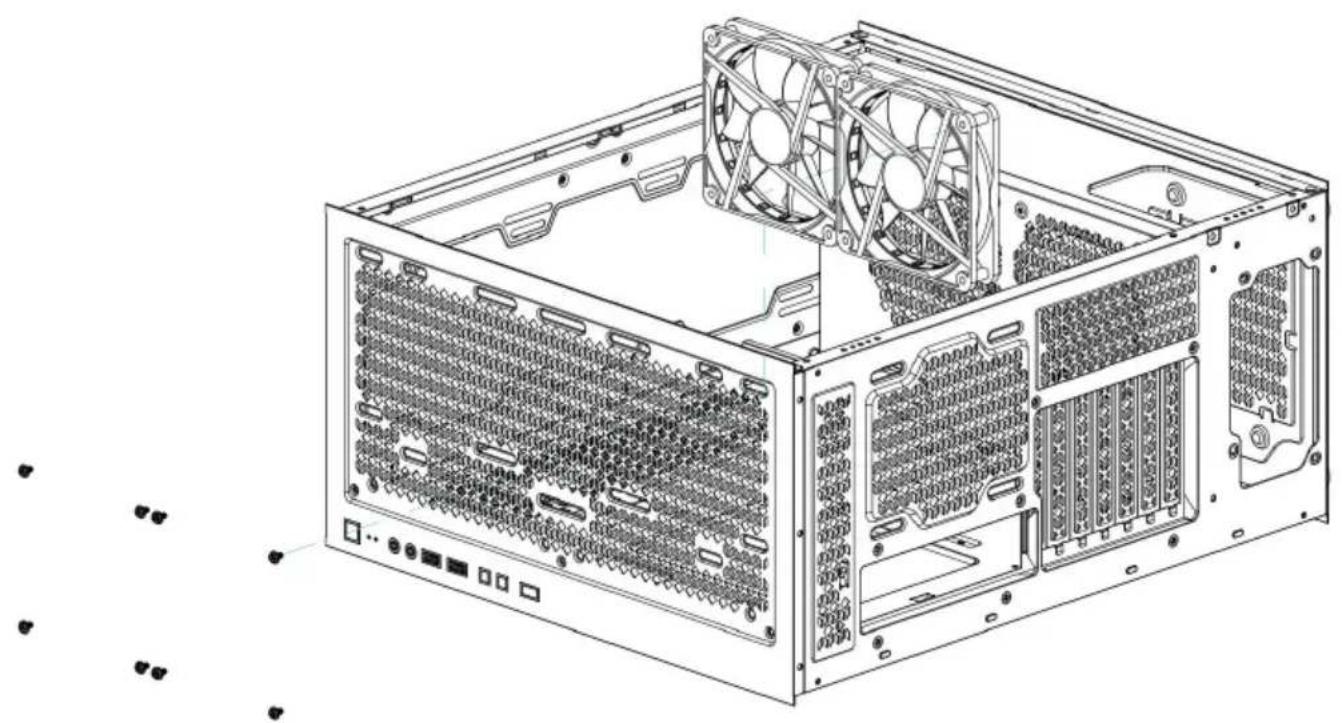

Instalación del ventilador superior

Instalación de la fuente de alimentación

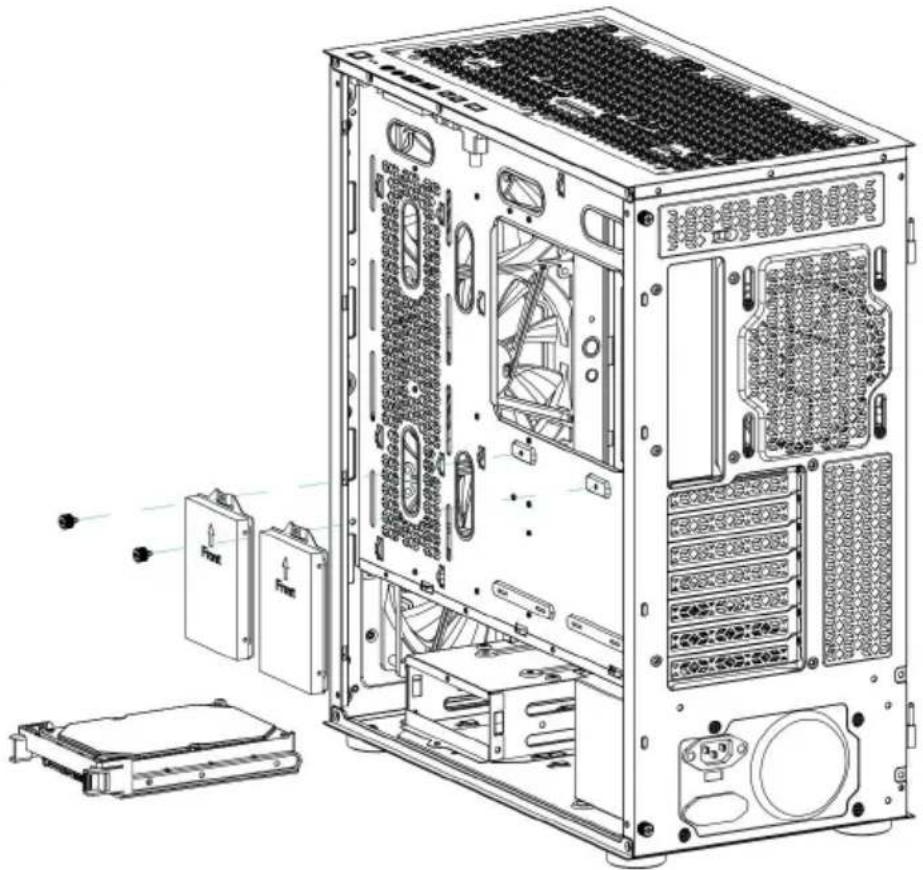

Instalación de discos duros SSD y HDD

Instalación de discos duros

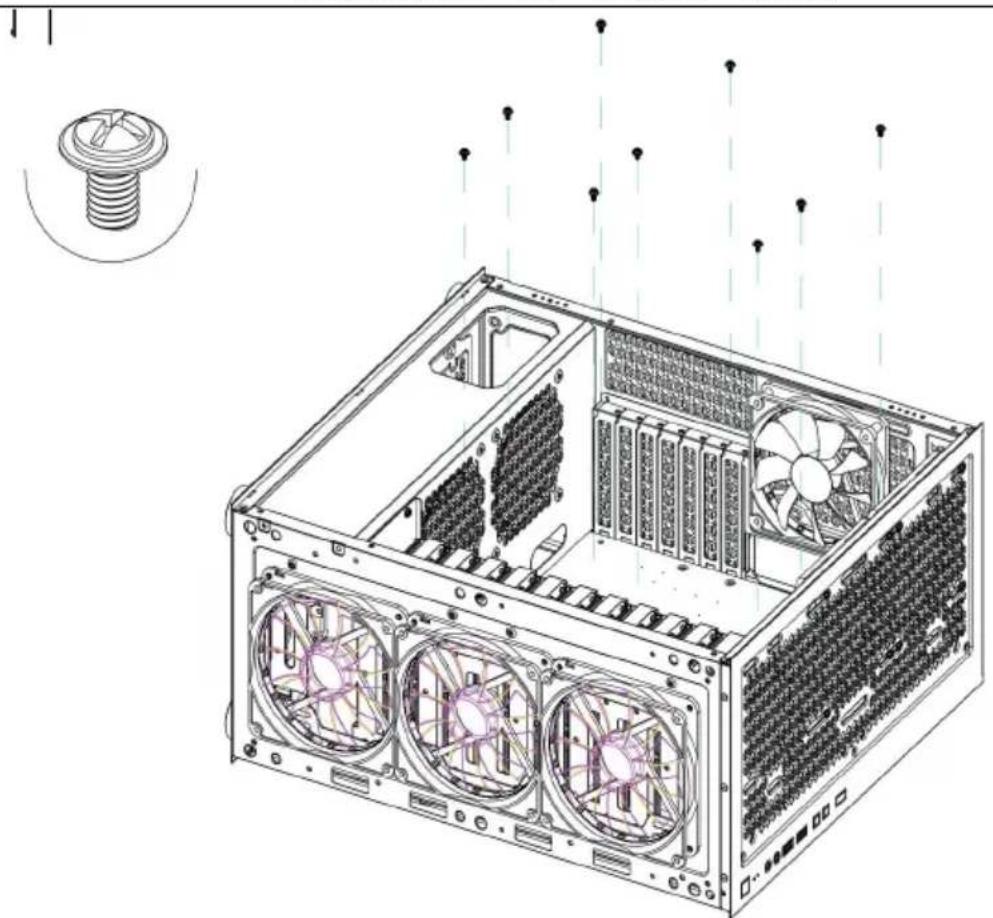

Instalación de la placa base

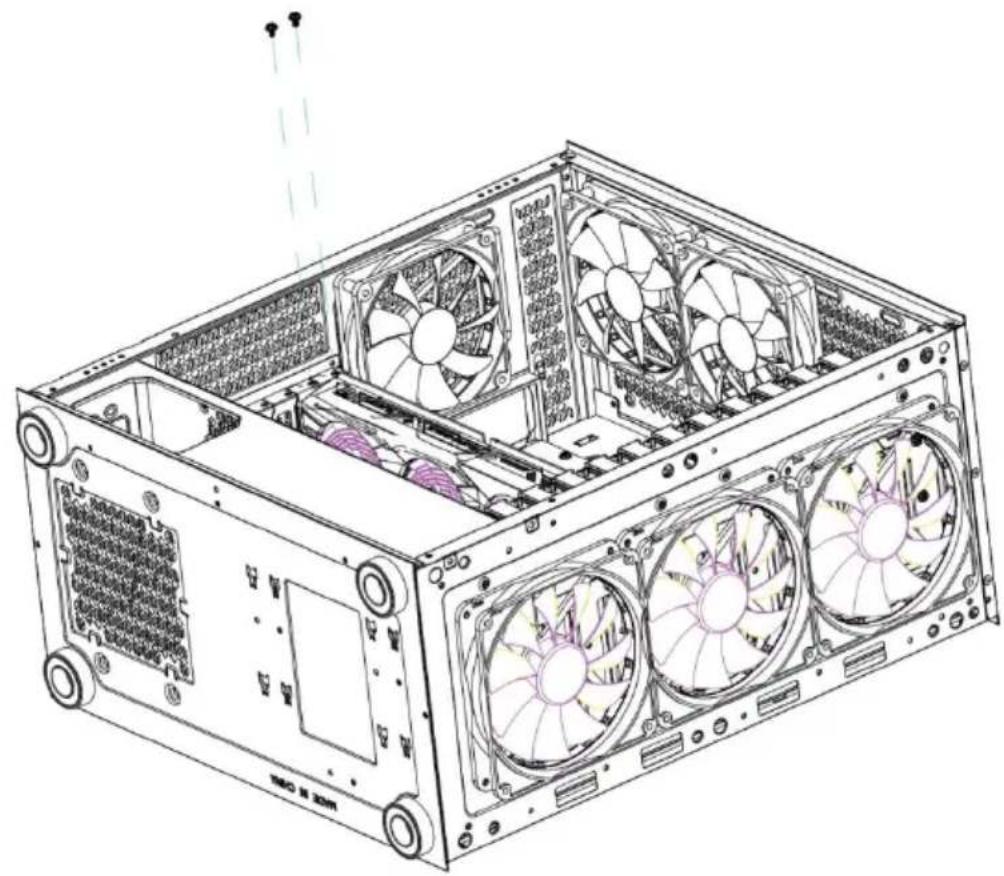

Instalación de una tarjeta gráfica

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
