Type de produit	Boîtier PC (unité centrale) moyen tour
Marque	Vevor
Modèle	230-14
Dimensions (L x H x P)	210 x 460 x 420 mm
Poids	5,5 kg
Matériau	Acier SECC, panneau latéral en verre trempé
Facteur de forme carte mère	ATX, Micro-ATX, Mini-ITX
Emplacements d'extension	7
Baies de disque internes	2 x 3,5" (HDD), 2 x 2,5" (SSD)
Alimentation incluse	Non (compatible ATX standard, non incluse)
Emplacement alimentation	Partie inférieure, montage arrière
Ventilateurs préinstallés	Aucun (emplacements pour ventilateurs)
Emplacements ventilateurs avant	3 x 120 mm
Emplacements ventilateurs arrière	1 x 120 mm
Emplacements ventilateurs supérieurs	2 x 120 mm
Ports panneau avant	1 x USB 3.0, 2 x USB 2.0, HD Audio (micro/casque)
Boutons et voyants	Power, Reset, LED HDD, LED Power
Filtres à poussière	Panneau avant et dessous (amovibles)
Garantie	Garantie constructeur (voir www.vevor.com/support)
Entretien	Nettoyer les filtres régulièrement ; utiliser un chiffon doux et sec pour le verre
Informations générales	Conforme à la directive DEEE (2012/19/CE) ; recyclage en point de collecte

FOIRE AUX QUESTIONS - 230-14 Vevor

Quelle est la taille maximale de la carte mère compatible ?

Le boîtier Vevor 230-14 accepte les cartes mères au format ATX, Micro-ATX et Mini-ITX. La carte mère se fixe sur le plateau à l'aide des entretoises fournies.

L'alimentation est-elle incluse dans le boîtier ?

Non, l'alimentation n'est pas fournie. Vous devez acheter une alimentation ATX standard (non incluse). Le boîtier dispose d'un emplacement en partie inférieure avec un filtre à poussière.

Combien de ventilateurs peut-on installer ?

Vous pouvez installer jusqu'à 6 ventilateurs de 120 mm : 3 à l'avant, 1 à l'arrière et 2 sur le dessus. Aucun ventilateur n'est préinstallé.

Quels types de disques durs puis-je monter ?

Le boîtier possède deux cages pour disques de 3,5 pouces (HDD) et deux emplacements pour disques de 2,5 pouces (SSD). Les vis de fixation sont fournies.

Comment nettoyer le panneau en verre trempé ?

Utilisez un chiffon doux et sec ou légèrement humide pour essuyer le verre. Évitez les nettoyants abrasifs qui pourraient rayer la surface.

Où puis-je trouver le manuel d'utilisation détaillé ?

Le manuel complet est disponible en téléchargement gratuit sur notice-facile.com. Vous pouvez également consulter le site Vevor pour des guides supplémentaires.

Quels sont les ports disponibles sur le panneau avant ?

Le panneau avant comporte un port USB 3.0, deux ports USB 2.0, une prise casque et une prise micro (HD Audio), ainsi que les boutons Power et Reset.

Puis-je installer un watercooling ?

Oui, le boîtier supporte un radiateur jusqu'à 360 mm à l'avant et 240 mm sur le dessus. Vérifiez les dimensions exactes dans la notice.

Comment démonter les panneaux latéraux ?

Le panneau droit (fer) se retire en dévissant les vis à main ; le panneau gauche (verre) se retire en le faisant glisser vers l'arrière après avoir retiré les vis. Référez-vous aux sections E et F de la notice.

Ce boîtier est-il compatible avec une carte graphique longue ?

Oui, l'espace intérieur permet d'installer des cartes graphiques jusqu'à 340 mm de longueur, selon le montage des cages à disques.

MODE D'EMPLOI 230-14 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

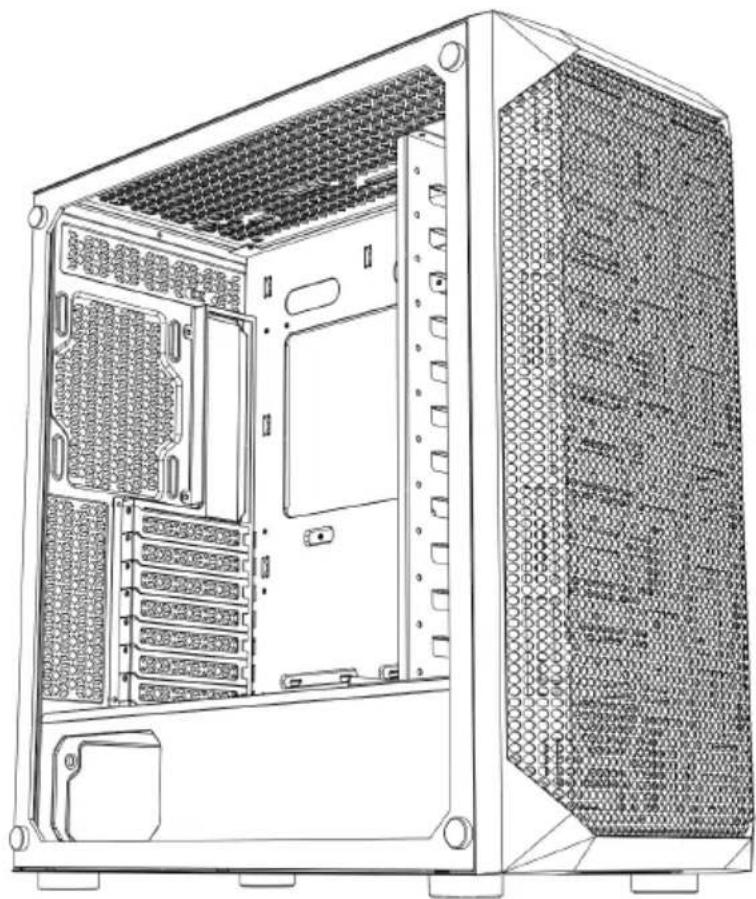

MODÈLE : 230-14

(L'image est à titre indicatif uniquement, veuillez vous référer à l'obje

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégrage du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'util doit lire attentivement le manuel d'instructions.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet collecte sélective dans l'Union européenne. Ceci s'appliqué produit et à tous les accessoires marqués de ce symbole produits ainsi marqués ne doivent pas être jetés avec l'ordures ménagères, mais doivent être déposés dans un de collecte pour le recyclage des appareils électriques électroniques.

A : Pack d'accessoires
B : Interface filaire
C: interface E / S
D : Vue complète
E : Démontage du panneau dr
F : Démontage du panneau gauche/avant
G : Démontage du rack de dis durs
H : Installation du ventilateur supérieur

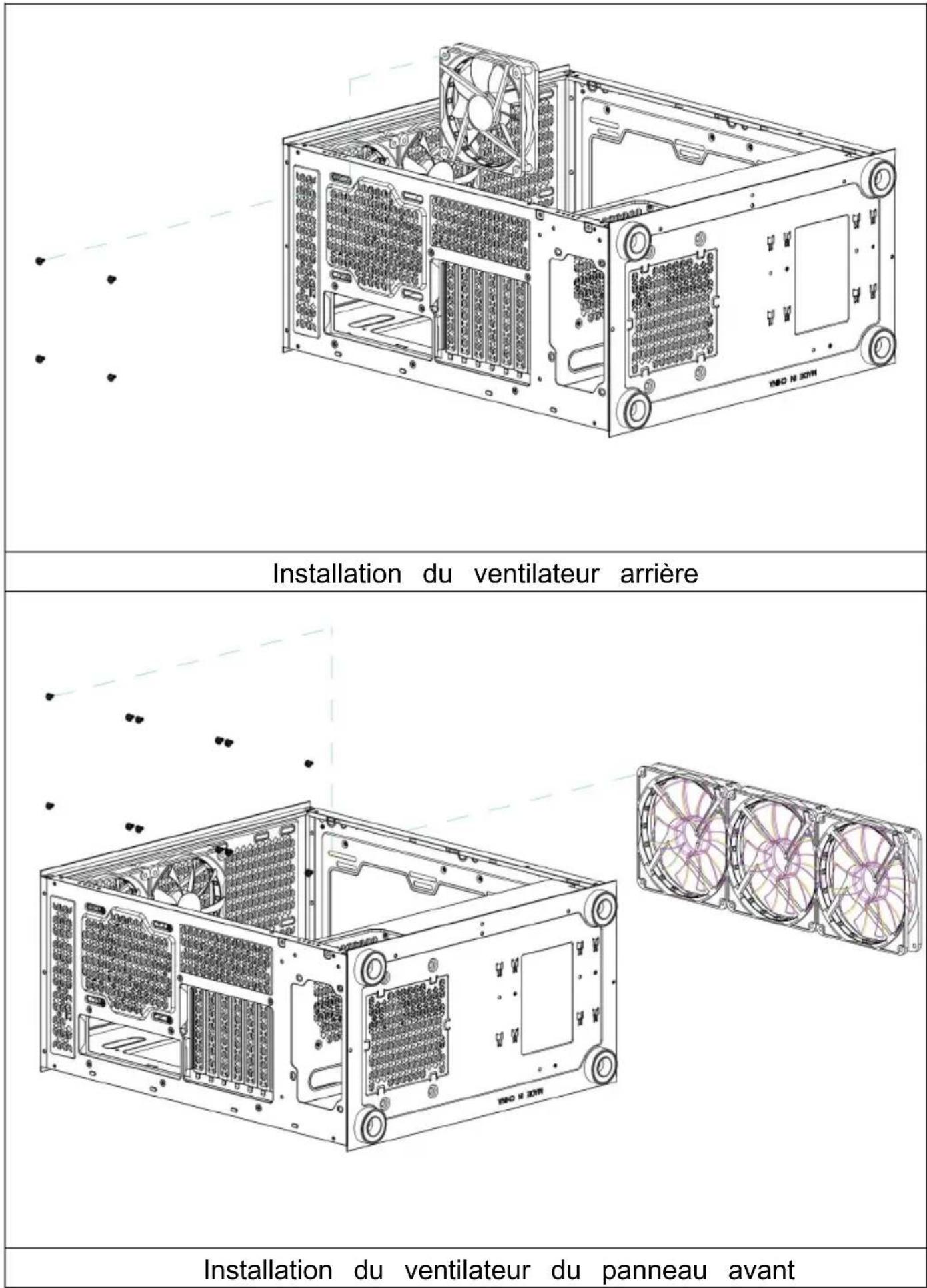

I: Installation du ventilateur arrière
J : Installation du ventilateur du panneau avant
K: Pouvoir installation
L : Installation du disque dur

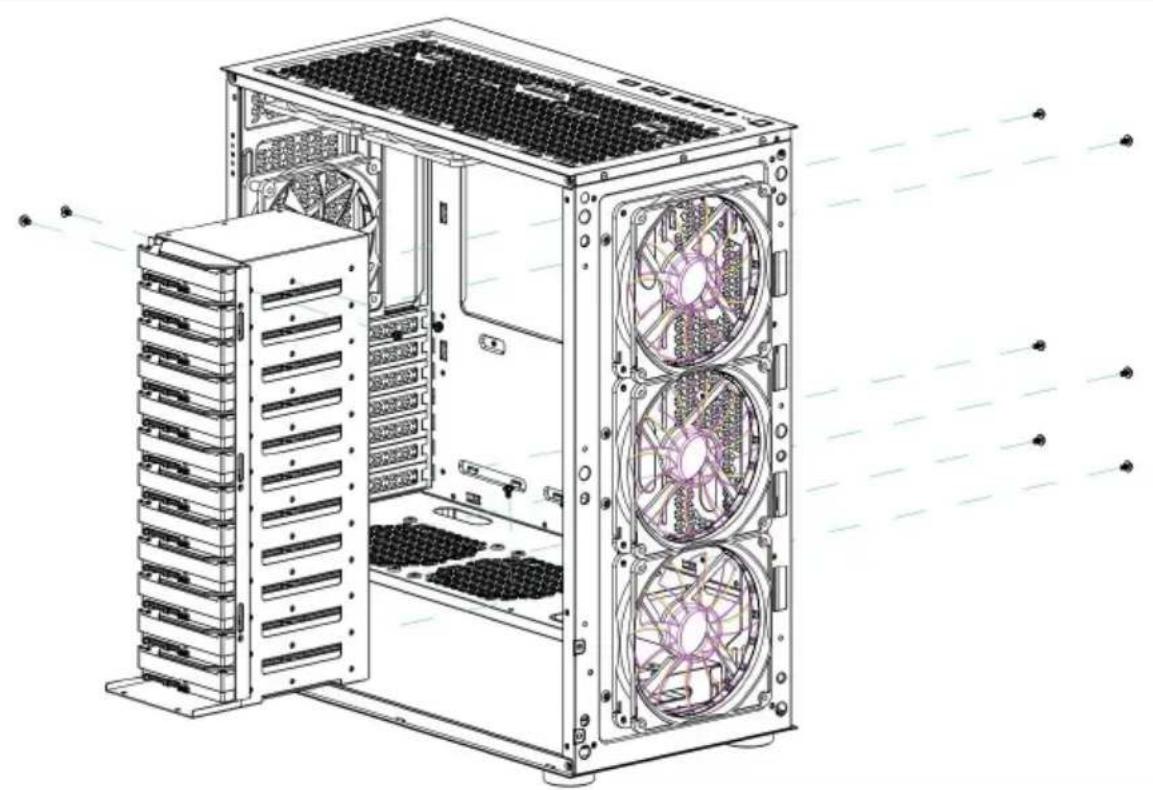

M : Installation du rack de dis dur
N : Installation de la carte mè
O : Installation de la carte graphique

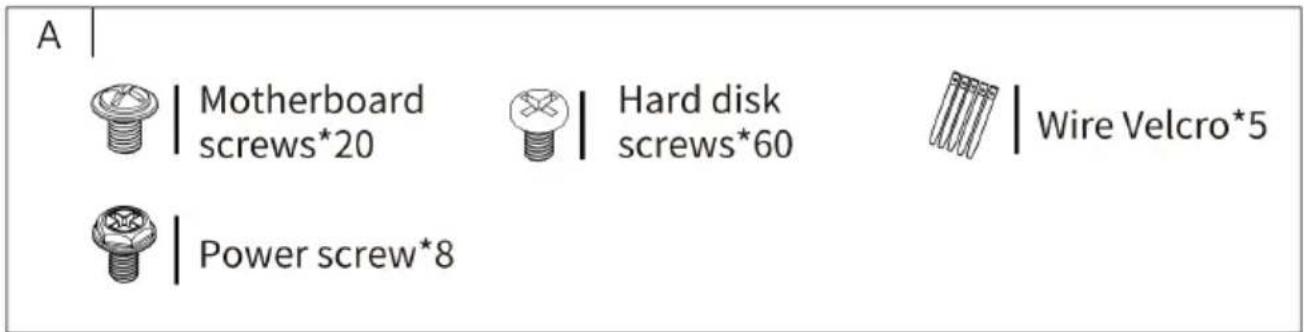

A Motherboard screws*20 Hard disk screws*60 Wire Velcro*5 Power screw*8

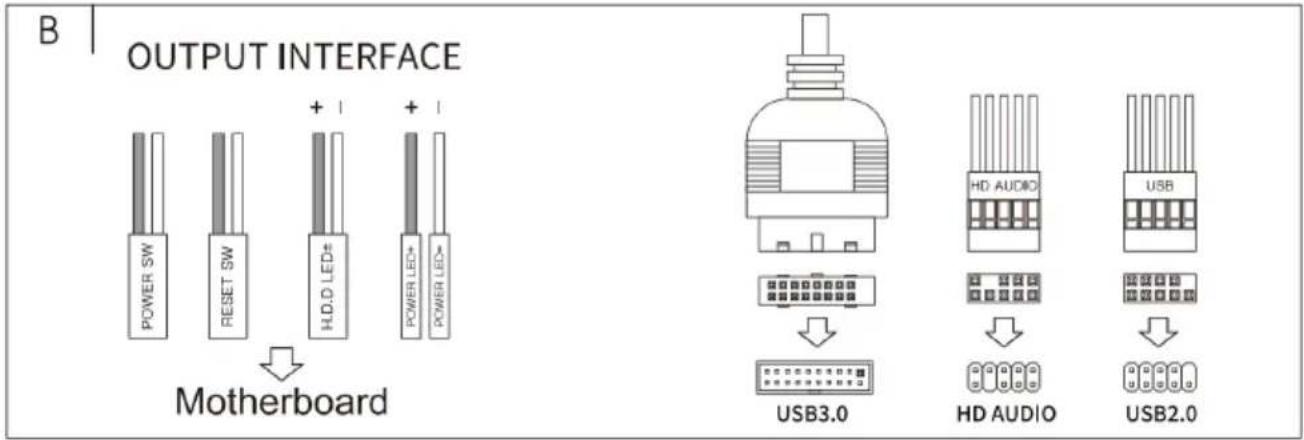

OUTPUT INTERFACE POWER SW RESET SW H.D.D LED+ POWER LED+ POWER LED- Motherboard USB3.0 HD AUDIO USB USB2.0

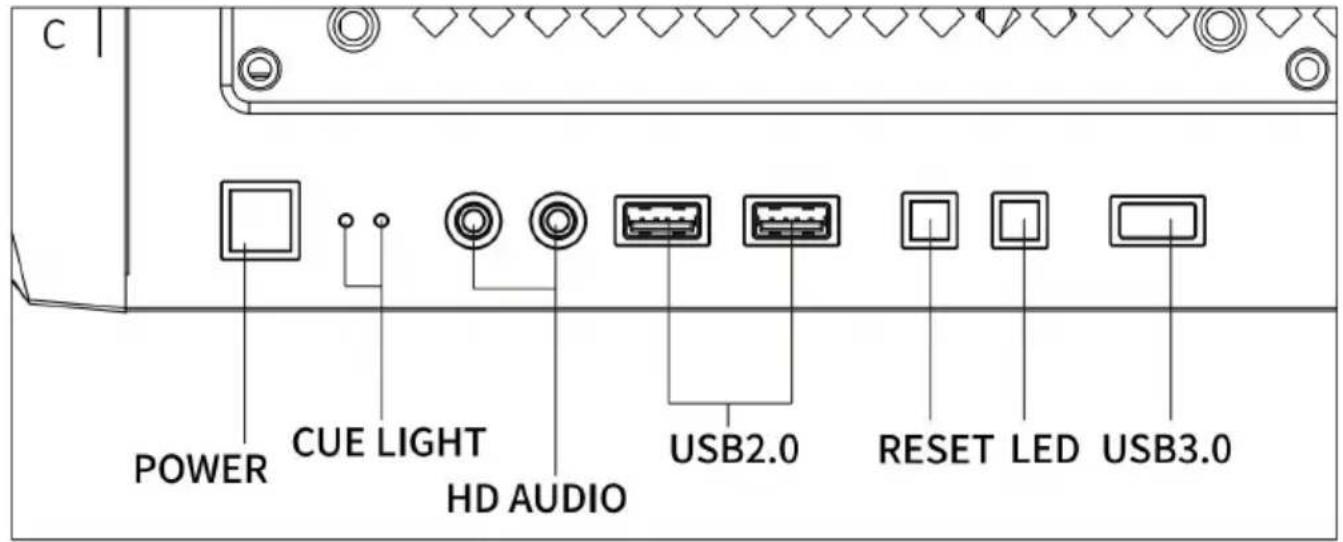

C POWER CUE LIGHT HD AUDIO USB2.0 RESET LED USB3.0

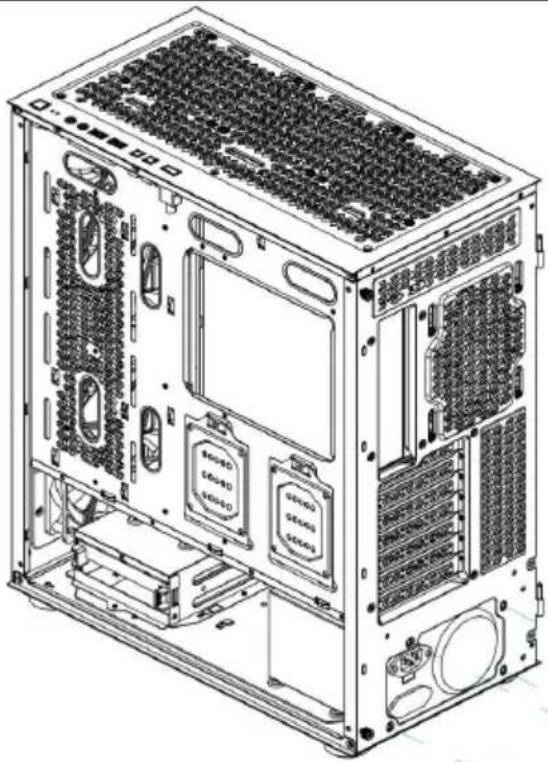

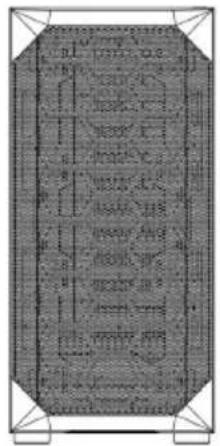

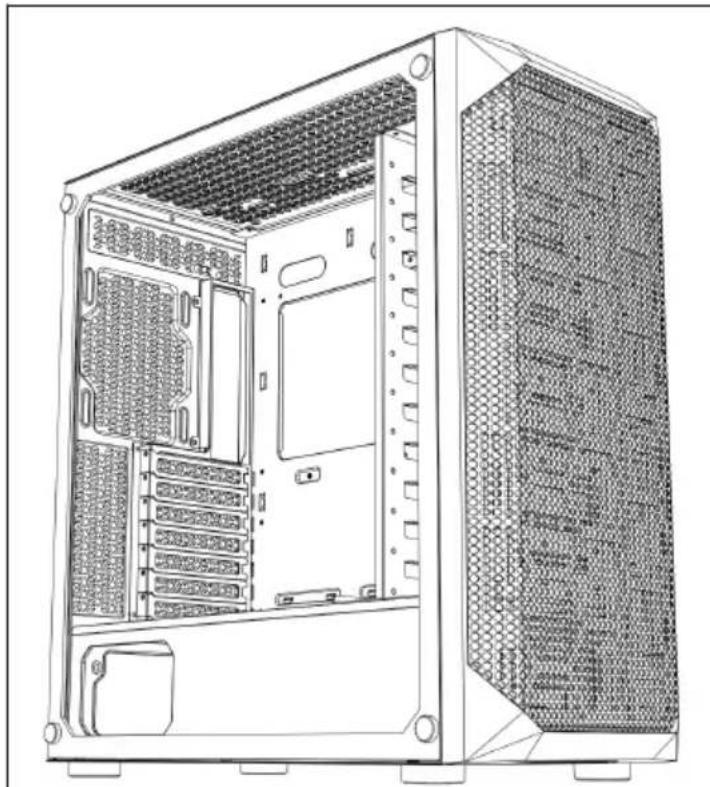

D

Ouvrir la plaque de fer droite

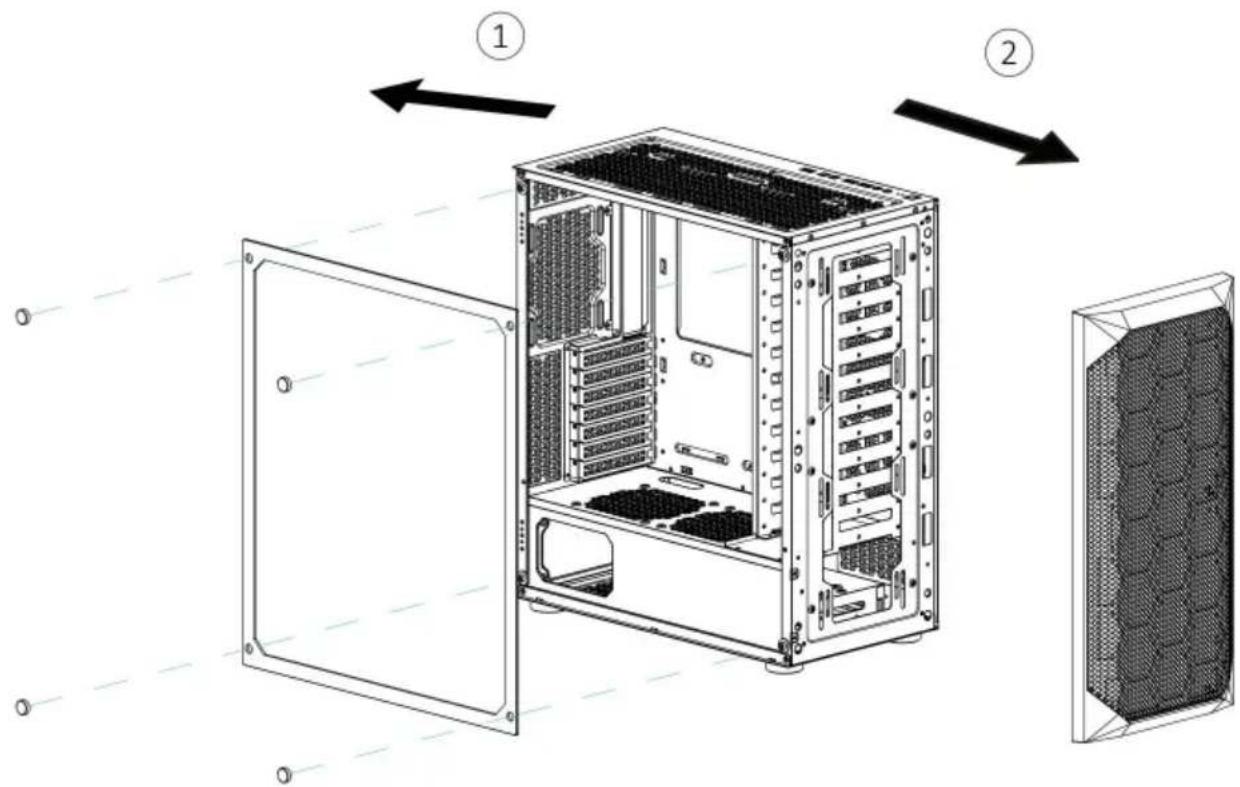

Ouvrez la plaque de verre gauche, retirez la plaque avant

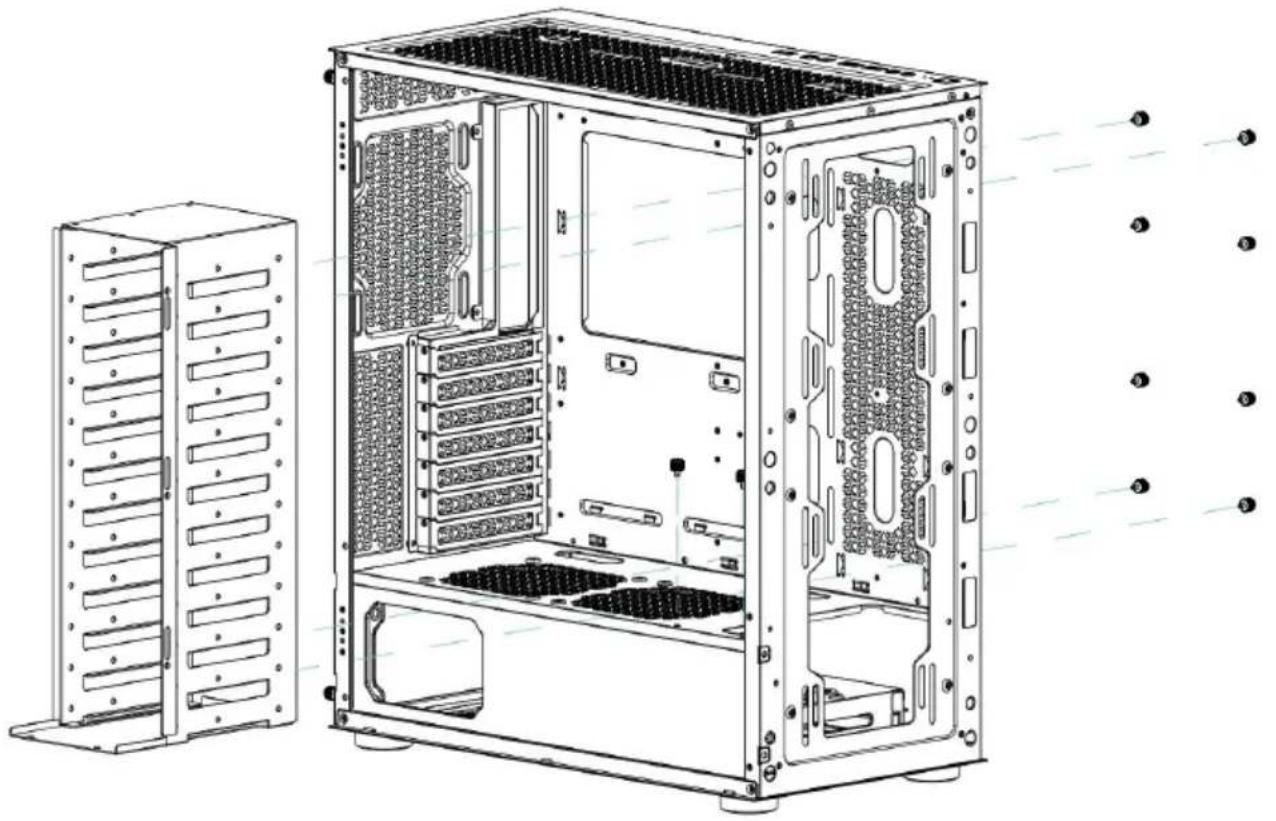

Démontage du rack de disque dur

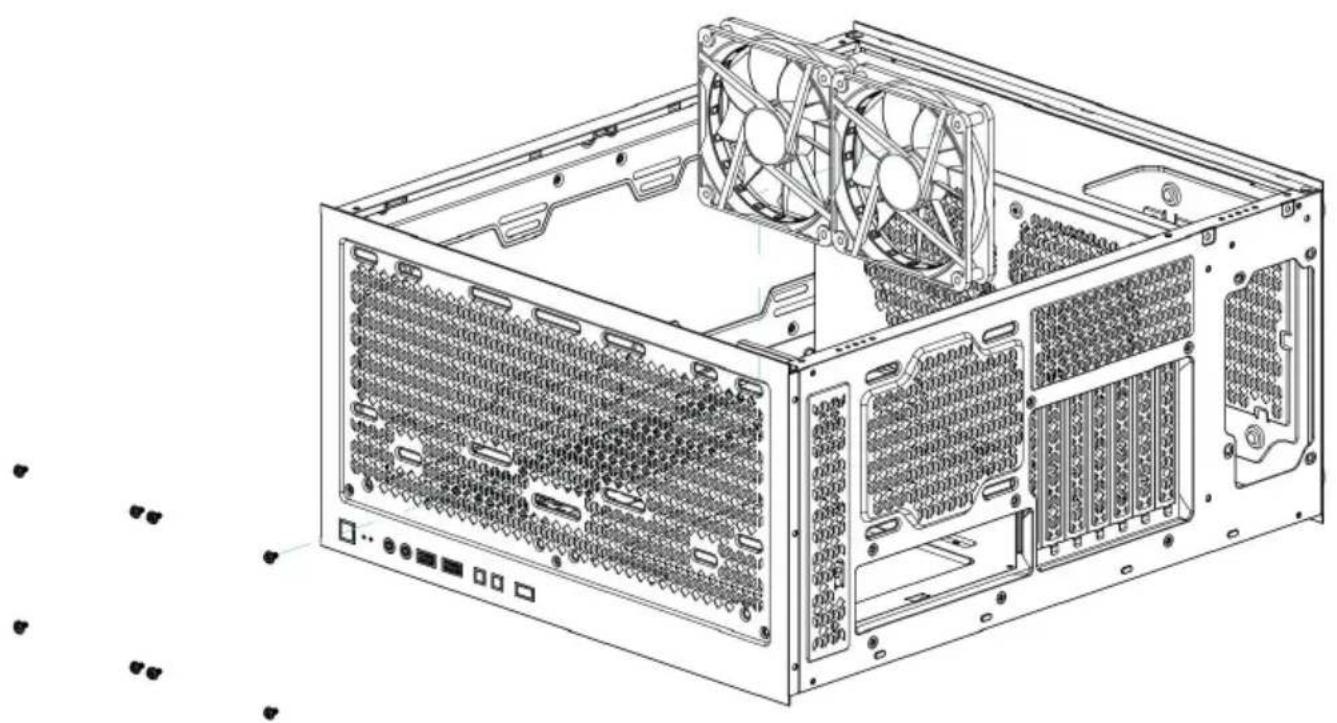

Installation du ventilateur supérieur

Installation de l'alimentation électrique

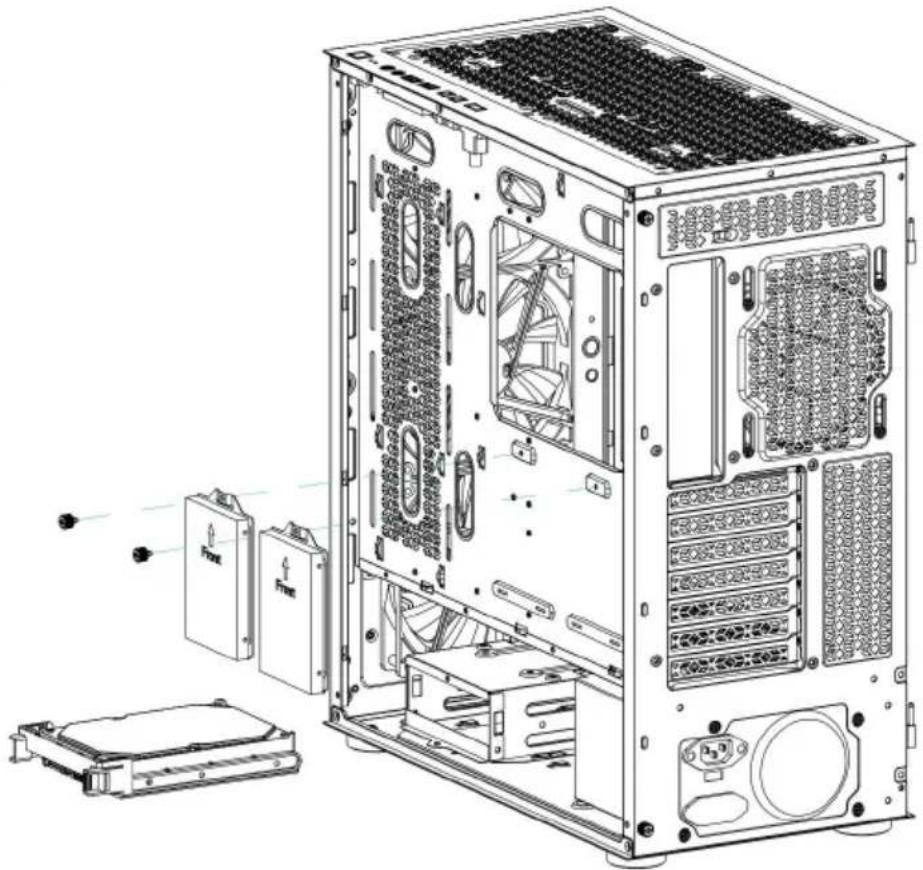

Installation de disques durs SSD et HDD

Installation de disques durs

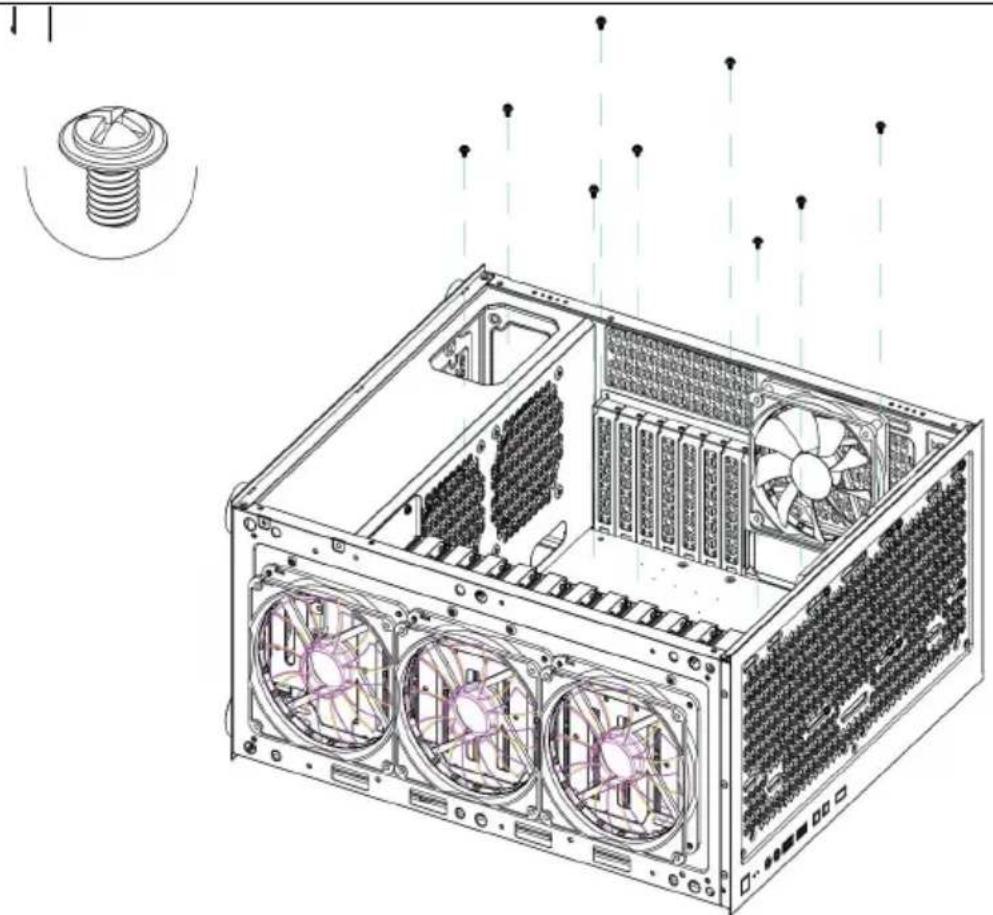

Installation de la carte mère

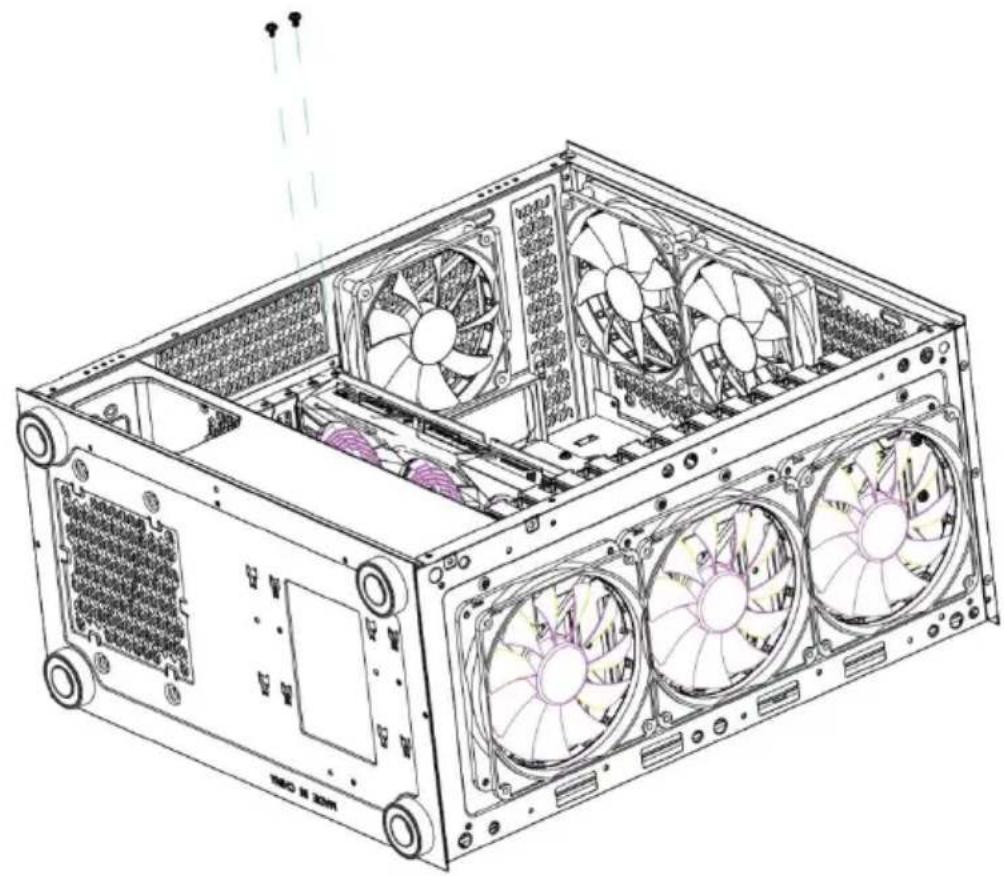

Installation d'une carte graphique

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOO NSW 2122, Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anah Place, Rancho Cucamonga, CA 91730
