Typ produktu	Przenośna stacja zasilania (sprzęt fitness)
Marka	EcoFlow
Model	TRAIL 200 DC
Wymiary	126 × 115 × 167 mm
Waga netto	Około 1,8 kg
Pojemność baterii	192 Wh / 15 Ah
Napięcie nominalne	12,8 V
Skład chemiczny	LiFePO4 (LFP)
Zasilanie wejściowe USB-C1	9/12/15 V=3 A, 20/28 V=5 A, 140 W max
Zasilanie wejściowe USB-C2	9/12/15 V=3 A, 20 V=5 A, 100 W max
Wyjście USB-A1/A2	5 V=2,4 A, 12 W max na port, 24 W łącznie
Wyjście USB-C1	5/9/12/15 V=3 A, 20/28 V=5 A, 140 W max
Wyjście USB-C2	5/9/12/15 V=3 A, 20 V=5 A, 100 W max
Gniazdo samochodowe 12 V	Niedostępne w tym modelu
Wejście słoneczne/samochodowe	Niedostępne w tym modelu
Temperatura ładowania	0 do 45 °C
Temperatura rozładowania	-10 do 45 °C
Temperatura przechowywania	-10 do 45 °C
Ochrony	Przepięcie, przeciążenie, przegrzanie, zwarcie, niska temperatura, podnapięcie, nadprąd
Wyświetlacz	Poziom baterii, moc wejścia/wyjścia, pozostały czas, kody błędów
Tryb niskiego prądu	Tak (aktywacja przez podwójne naciśnięcie przycisku wielofunkcyjnego)
Konserwacja	Miękka, sucha ściereczka
Części zamienne i możliwość naprawy	Nie zawiera żadnych części, które może naprawić użytkownik; bateria niewymienna
Gwarancja	Gwarancja unieważniona, jeśli przechowywany rozładowany przez ponad 6 miesięcy; ładuj do 100%, a następnie rozładuj do 60% co 3 miesiące w przypadku długoterminowego przechowywania

Często zadawane pytania - TRAIL 200 DC ECOFLOW

Jaki jest pełny czas ładowania TRAIL 200 DC przez USB-C?

Czas ładowania zależy od źródła. Z ładowarką USB-C 140 W pełne ładowanie trwa około 1,5 godziny. Z ładowarką 100 W około 2 godzin.

Czy mogę ładować TRAIL 200 DC za pomocą paneli słonecznych?

Nie, model TRAIL 200 DC nie posiada portu wejścia słonecznego. Tylko TRAIL 300 DC ma wejście słoneczne XT60.

Jak aktywować tryb niskiego prądu?

Naciśnij dwukrotnie szybko przycisk wielofunkcyjny. Ikona USB-A zacznie migać, wskazując, że tryb niskiego prądu jest aktywowany. Pozostaje aktywny przez około 3 godziny.

Co zrobić, jeśli wyświetlacz pokazuje kod błędu 109?

Kod 109 oznacza wysoką temperaturę. Przestań używać produktu, przenieś go w dobrze wentylowane miejsce z dala od źródeł ciepła. Błąd znika, gdy temperatura wróci do normy.

Czy mogę użyć TRAIL 200 DC do uruchomienia samochodu?

Nie, to urządzenie nie jest przeznaczone do uruchamiania pojazdów. Nie zapewnia wystarczającego prądu szczytowego i nie posiada kabli rozruchowych.

Jakie urządzenia mogę zasilać za pomocą TRAIL 200 DC?

Możesz zasilać urządzenia USB do 140 W przez USB-C i łącznie do 24 W przez USB-A. Idealne do smartfonów, tabletów, dronów, aparatów fotograficznych itp.

Jak sprawdzić, czy bateria jest w dobrym stanie?

Wyświetlacz pokazuje poziom naładowania w czasie rzeczywistym. Prawidłowe przechowywanie (ładowanie do 60% co 3 miesiące) i użytkowanie w zalecanych zakresach temperatur chroni zdrowie baterii.

Czy TRAIL 200 DC jest wodoodporny?

Nie, nie jest wodoodporny. Trzymaj go z dala od wody, deszczu i śniegu. Nie używaj produktu, jeśli został zanurzony.

Czy mogę ładować TRAIL 200 DC podczas użytkowania?

Tak, możesz używać portów wyjściowych podczas ładowania. Urządzenie jednocześnie zarządza wejściem i wyjściem.

Gdzie mogę znaleźć pełną instrukcję obsługi i aktualizacje?

Pobierz pełną instrukcję w formacie PDF z https://www.ecoflow.com/support/download. Aktualizacje są dostępne bez powiadomienia.

INSTRUKCJA OBSŁUGI TRAIL 200 DC ECOFLOW

Informacja o niniejszej instrukcji obsługi

• Niniejsza instrukcja obsługi dotyczy następujących produktów: Przenośna stacja zasilania EcoFlow TRAIL 200 DC (192 Wh), przenośna stacja zasilania EcoFlow TRAIL 300 DC (288 Wh).
• Terminy „TRAIL 200 DC” oraz „TRAIL 300 DC” w niniejszej instrukcji odnoszą się do produktów EcoFlow z serii TRAIL.
• Należy pamiętać, że niniejsza instrukcja obsługi może zostać zaktualizowana bez wcześniejszego powiadomienia. Najnowsza wersja jest dostępna online na stronie wsparcia EcoFlow (https://www.ecoflow.com/support/download). Dostępność niektórych akcesoriów i funkcji opisanych w niniejszej instrukcji obsługi może się różnić w zależności od kraju lub regionu.

Zawartość opakowania

LUB

TRAIL 200 DC/TRAIL 300 DC × 1 Pakiet dokumentacji produktu × 1

Przegląd

Przenośna stacja zasilania EcoFlow TRAIL 200 DC (192 Wh) (dalej określana jak „TRAIL 200 DC” lub „stacja zasilania”) oraz przenośna stacja zasilania EcoFlow TRAIL 300 DC (288 Wh) (dalej określana jak „TRAIL 300 DC” lub „stacja zasilania”) są stacjami zasilania z bateriami LiFePO4. Obsługują wejścia i wyjścia DC zgodnie z potrzebami użytkownika.

Wygląd

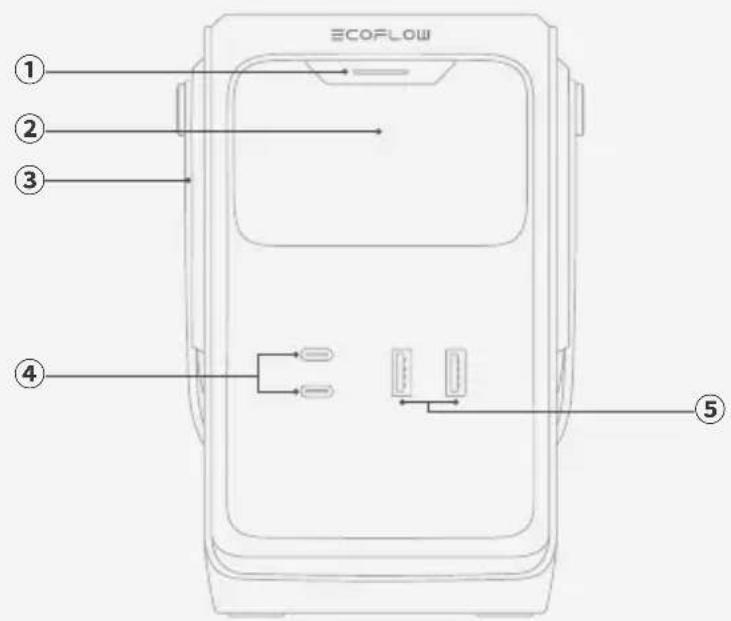

I TRAIL 200 DC

①	Przycisk wiełofunkcyjny	Pojedyncze naciść: Wybudza lub wyłącza wyȩwietlacz.
		Podwoje naciść: Wędzka lub wyłącza tryb niskiego prȩdu. Porty wyȩciowe USB-A, gdy są wȩczone, zapewniaja ciąpte zasilanie.
		Wskaznik: Świeci, gdy na dowolnym porcie występuje prȩd wejiSciowy lub wyȩciowy. Miga w przypadku usterki.
②	Wyȩwietlacz	Wyȩwietla w czasie rzechywistym poziom naheado-wania baterii, moc wejiSciowa, moc wyȩciowa i innate parametry pracy.
③	Uchwyt	Stuzy do podnoszenia lub przenoszenia staci zasilania.
④	Port wejsciāa/wyjsciāa USB-C	Umożliwa zarówno tadowanie staci zasilania, jak i zasilanie urȩdzeń zewétrznych przy bez USB-C.
⑤	Port wyȩciowy USB-A	Umożliwa zasilanie urȩdzeń USB.

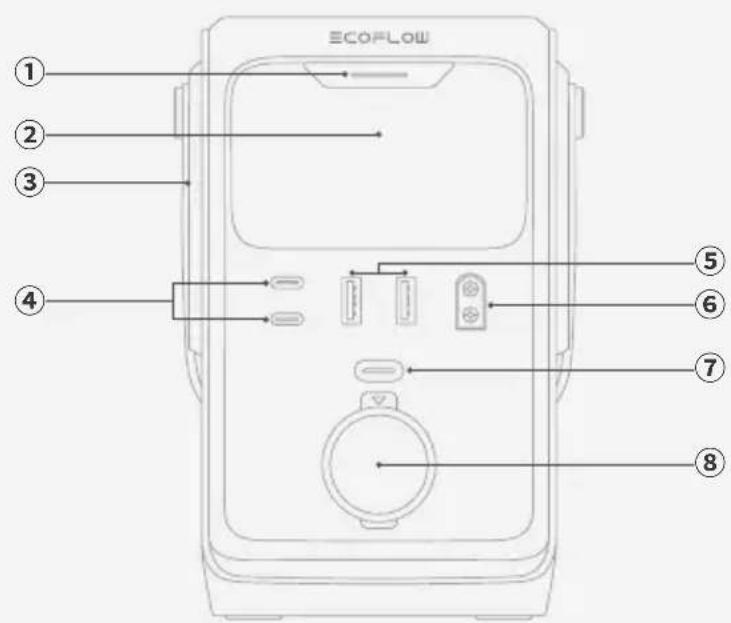

I TRAIL 300 DC

①	Przycisk wiełofunkcyjny	Pojedyncze naciść: Wybudza lub wyłąca wyświetlacz.
		Podwoje naciść: Wącza lub wyłąca tryb niskiego prȩdu. Porty wyjsciowe USB-A, gdy są wyłązone, zapewniaja ciąpte zasilanie.
		Wskaznik: Świeci, gdy na dowolnym porcie wystepujue prȩd wejsciowy lub wyjsciowy. Miga w przypadku usterki.
②	Wyświetlacz	Wyświetla w czasie rzechywistym poziom naładowania baterii, moc wejsciowa, moc wyjsciowa i年内 parametry pracy.
③	Uchwyt	Sędzy do podnoszenia lub przenoszenia stajni zasilania.
4	Port wiejscia/wyjscia USB-C	Uzmolwia zarówno tadowanie staci zasilania, jak i zasilanie urzadzeń zewétrznych przyez USB-C.
5	Port wyjsciowy USB-A	Uzmolwia zasilanie urzadzeń USB.
6	Port wiejsciewy panelu stoneczné/go/samochodu (XT60)	Uzmolwia podlączenia staci zasilania do paneli stonecznych lub gniażda samochodowej 12 V w celu tadowania.
7	Przycisk gniażda samochodowej 12 V	Krótkie naciśćcie w��czna lub wy��czna gniaźdo samochodowe 12 V.
8	Gniaźdo samochodowe 12 V	Zasila urzadzenia elektryczne sąd outweighe.

Wyświetlacz

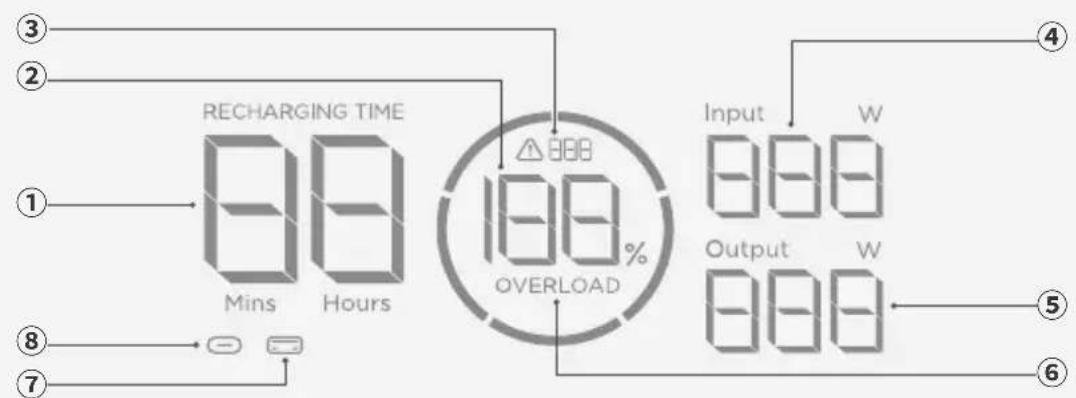

1 TRAIL 200 DC

①	Pozostaty czas tadowania/rozȩdowy-wania	Wt.: Wysȩwietla pozostaty czas tadowania lub roztadowa-nia.
②	Poziom naładowania baterii	Wt.: Wysȩwietla bieść poziom naładowania baterii.
③	Kod btędu Miga: Wystapit btąd.
④	Łacznamoc wejsciowa Wt.: Wysȩwietla Łacznamoc wejsciowa.
⑤	Łacznamoc wyjsciowa Wt.: Wysȩwietla Łacznamoc wyjsciowa.
⑥	Ostrzeżenie o przycie-zeniaiu	Miga: Zostato wyzwelone zabezmieczenia przyrozȩcie-ieniem. Odr的例子 urzędzenia lub zȩódta zasilania w celu zmiejszenia prȩdu wejsciowego lub wyjsciowego. Gdy zasilanie powróci do normalnégo poziomu, btąd zestanie usuniety automatycznie.
⑦	Port wyjsciowy USB-A	Wt.: Port jest aktywny w trybie wejsciowym.
		Miga: Tryb niskiego prȩdu jest aktywny. Porty wyjsciowe USB-A zapewniaja ciagini zasilanie.
⑧	Port wejscia/wyjscia USB-C	Wt.: Port jest aktywny w trybie wejsciowym lub wyjsciowoym.

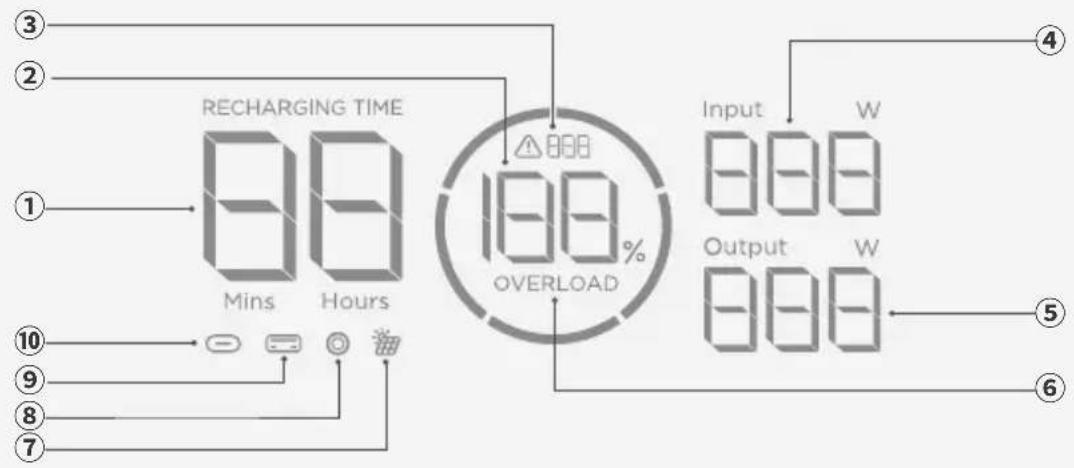

①	Pozostaty czas tadowsa- nia/rozstawyania	Wt.: Wyswiectla pozostaty czas tadowsa lub roztadow- wania.
②	Poziom naładowania baterii	Wt.: Wyswiectla bieący poziom naładowania baterii.
③	Kod btędu Miga: Wystapit btąd.
④	Łacznamoc wejsciowa Wt.: Wyswiectla tączna moc wejsciowa.
⑤	Łacznamoc wyjsciowa Wt.: Wyswiectla tączna moc wyjsciowa.
⑥	Ostrzeżenie o przyȩ­zie- niu	Miga: Zostato wyzwelone zabeprieczenie przyȩ­zie- żeniem. Odręcz urzȩ­dzenia lub zȩ­dta zasilania w celu zmniejszenia przydu wejsciowego lub wyjsciowego. Gdy zasilanie powróci do normalnégo poziomu, btąd zestanie usuniety automatycznie.
⑦	Port wejsciowy panelu stoneczność/samochodu (XT60)	Wt.: Port jest podȩ­czy do zȩ­dta zasilania DC,
⑧	Gniazdo samochodowe 12 V	Wt.: Gniazdo samochodowe 12 V jest wȩ­czyzone.
⑨	Port wyjsciowy USB-A	Wt.: Port jest fizycznie podȩ­czy i zapewnia zasilanie.
		Miga: Tryb niskiego prȩdu jest aktywny. Porty wyjsciowe USB-A zapewniaja ciagini zasilanie.
⑩	Port wejscia/wyjscia USB-C	Wt.: Port jest aktywny w trybie wejsciowym lub wyjscia- wym.

• Podane w tym rozdziale instrukcje, które mają zastosowanie zarówno do urządzenia TRAIL 200 DC, jak i TRAIL 300 DC, zostały zilustrowane na przykładzie modelu TRAIL 300 DC.

Włączanie/wyłączanie zasilania

Produkt nie wymaga ręcznego włączania zasilania; przyciski i porty mogą być używane natychmiast. Po dłuższych okresach bezczynności produkt przejdzie w tryb gotowości bez potrzeby ręcznego wyłączania zasilania.

Zasilanie urządzeń

I Przez port wyjściowy USB

Tryb standardowy

Podłącz urządzenia bezpośrednio do portów USB stacji zasilania.

Tryb niskiego prądu

Porty wyjściowe USB-A tej stacji zasilania obsługują tryb niskiego prądu. Zaleca się włączenie tego trybu podczas ładowania urządzeń o niskim poborze mocy, takich jak słuchawki Bluetooth, opaski fitness lub smartwatche, przy użyciu portów wyjściowych USB-A.

Korzystanie z tego trybu

1. Podłącz urządzenia o niskim poborze mocy do portów wyjściowych USB-A.
2. Naciśnij dwukrotnie przycisk wielofunkcyjny. Ikona USB-A na wyświetlaczu zacznie migać, informując o włączeniu trybu niskiego prądu.
3. Tryb niskiego prądu pozostaje aktywny przez około 3 godziny. Tryb można wyłączyć ręcznie poprzez ponowne dwukrotne naciśnięcie przycisku. Ponadto tryb wyłącza się automatycznie po około 3 godzinach.
4. Jeśli po wyjściu z trybu urządzenie nie jest w pełni naładowane, przy ponownym dwukrotnym naciśnięciu przycisku wielofunkcyjnego, aby ponownie włączyć tryb niskiego prądu, kontynuuj ładowanie.
5. Po przejściu w tryb niskiego prądu porty wyjściowe USB-A pozwalają nadal normalnie ładować urządzenia o wyższej mocy, takie jak smartfony i drony.
6. Porty wejścia/wyjścia USB-C mogą zapewnić stabilne zasilanie urządzeniom o niskim poborze mocy bez potrzeby włączania trybu niskiego poboru prądu.

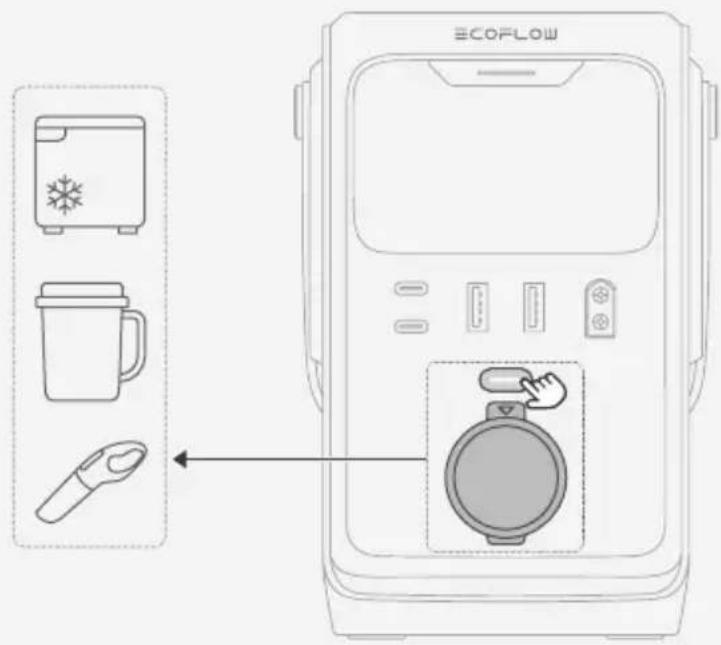

Przez gniazdo samochodowe 12 V (tylko TRAIL 300 DC)

1. Krótko naciśnij przycisk gniazda samochodowego 12 V, aby je włączyć.
2. Podłącz urządzenia samochodowe do gniazda.

Ładowanie stacji zasilania

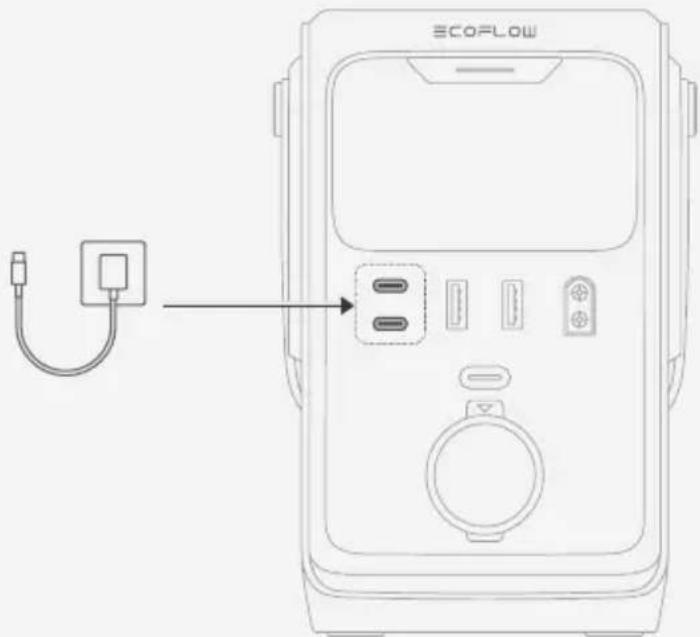

1. Przez port wejścia/wyjścia USB-C

Podłącz port wejścia/wyjścia USB-C do źródła zasilania.

Przez port wejściowy panelu słonecznego/samochodu (tylko TRAIL 300 DC)

Port wejściowy panelu słonecznego/samochodu w urządzeniu TRAIL 300 DC obsługuje zarówno ładowanie solarne, jak i z gniazda samochodowego 12 V.

Wejście słoneczne

Podłącz port wejścia zasilania słonecznego/samochodowego do paneli słonecznych przy użyciu przewodu do ładowania solarnego (przewód ładowania solarnego do XT60).

• Przed podłączeniem panelu słonecznego upewnij się, że napięcie wyjściowe panelu jest niższe od 30 V, aby uniknąć uszkodzenia produktu.
• Wejście gniazda samochodowego

Podłącz port wejścia zasilania słonecznego/samochodowego do gniazda samochodowego 12 V w pojeździe przy użyciu samochodowego kabla do ładowania.

Rozwiązywanie problemów

Kod będu	Problem Rozwiązanie
109/111/317/341	Wysoka temperatura	Zaprzejność uzywania produktu. Przenieść go w dobrze wentylowane.),...,...,do zródekciepta. Komunikat o będzie zestanie usuniety, gdy temperatura produktu spadnie do prawidtowego poziomu.
110/112 Niska	temperaturea	Przenieść produkt w cieplejsze.),...,...,...,komunikat o będzie znikie, gdy temperatura produktu wrośnie do prawidtowego poziomu.
322	Przemierzenia wyjsciaUSB-C1	Odr的例子 urydazenia podlączone do portów wyjscio- wych USB-C1. Po automatycznym znikieciu komunikatu o będzie spróbuj ponownie uzyć produktu.
328	Przemierzenia wyjsciaUSB-C2	Odr的例子 urydazenia podlączone do portów wyjscio- wych USB-C2. Po automatycznym znikieciu komunikatu o będzie spróbuj ponownie uzyć produktu.
308	Przemierzenia wyjsciaUSB-A	Odr的例子 urydazenia podlączone do portów wyjscio- wych USB-A. Po automatycznym znikieciu komunikatu o będzie spróbuj ponownie uzyć produktu.
319	Przemierzenia gniażda samochodowej 12 V	Odr的例子 urydazenia podlączone do gniażda samochodowej 12 V. Po automatycznym znikieciu komunikatu o będzie spróbuj ponownie uzyć produktu.
629	Zbyt niskie napięcie na wejsciu panelu stonecz- nych	Przenieść panel stoneczny w.),...,...,...,...,maznastonecznieniu. Po automatycznym znikieciu komunikatu o będzie spróbuj ponownie uzyć produktu.

• Jeśli problem nie ustąpi, natychmiast zaprzestań korzystania z produktu i skontaktuj się z Działem Obsługi Klienta EcoFlow.

Przechowywanie i czyszczenie

Przechowywanie

• Urządzenie należy przechowywać w temperaturze od -10°C do 45°C. Zalecany przybliżony zakres temperatury pozwalający utrzymać dobry stan baterii wynosi od 0°C do 30°C.
• Przechowuj produkt w suchym, chłodnym i dobrze wentylowanym miejscu, z dala od źródeł wody i ciepła, silnych pól magnetycznych, środowisk z gazami żrącymi oraz jakichkolwiek substancji łatwopalnych lub wybuchowych.
• Upewnij się, że urządzenie znajduje się z dala od źródeł wody i ciepła, silnych pól magnetycznych, środowisk z gazami żrącymi oraz jakichkolwiek substancji łatwopalnych lub wybuchowych.
• Aby utrzymać dobry stan baterii, w przypadku długoterminowego przechowywania należy raz na 3 miesiące naładować i rozładować urządzenie (naładować je całkowicie, a następnie rozładować do poziomu 60% na czas przechowywania).
• Urządzenie nie powinno pozostawać bez ładowania lub bez użytkowania przez ponad 6 miesięcy. W przeciwnym razie unieważniona zostanie gwarancja.

Czyszczenie

• Do wycierania i czyszczenia produktu należy używać miękkiej, suchej ściereczki.

Instrukcje bezpieczeństwa i zgodności z przepisami

Wyłączenia odpowiedzialności

Przed użyciem produktu przeczytaj dokładnie dokumentację produktu i upewnij się, że wszystko jest zrozumiałe. Niewłaściwe użytkowanie może spowodować poważne obrażenia, uszkodzenia produktu lub straty materialne. Zawsze korzystaj z najnowszej dokumentacji dostępnej na stronie https://www.ecoflow.com/support/download/. Ta dokumentacja ma pierwszeństwo przed wszystkimi innymi wersjami.

Korzystanie z produktu oznacza potwierdzenie i akceptację wszystkich warunków określonych w dokumentacji. Firma EcoFlow nie ponosi odpowiedzialności za straty spowodowane niewłaściwym użytkowaniem lub nieprzestrzeganiem dostarczonych instrukcji. Zgodnie z obowiązującymi przepisami prawa, firma EcoFlow zastrzega sobie prawo do ostatecznej interpretacji tego dokumentu i wszystkich dokumentów związanych z produktem.

Wytyczne bezpieczeństwa

1. Używaj produktu zgodnie z instrukcjami obsługi zawartymi w tej dokumentacji. Niewłaściwe użytkowanie może spowodować uszkodzenia produktu lub zagrożenia bezpieczeństwa osób i mienia.
2. Sprawdź i upewnij się, że napięcie ładowania urządzenia cyfrowego jest zgodne z napięciem wyjściowym produktu.
3. Do ładowania urządzenia należy używać oryginalnego kabla do ładowania dostarczonego z urządzeniem.
4. Aby przedłużyć żywotność produktu, należy go regularnie ładować.
5. PRZESTROGA: ryzyko pożaru i poparzeń. Nie otwierać, nie zgniatać, nie nagrzewać powyżej 45°C ani nie spalać.
6. Nie wolno używać produktu, który został zamoczony. Skontaktować się z firmą zajmującą się recyklingiem baterii w celu utylizacji produktu.
7. Nie należy zbliżać produktu do wody, ognia i źródeł ciepła.
8. Aby zmniejszyć ryzyko obrażeń, konieczny jest ścisły nadzór, gdy produkt jest używany w pobliżu dzieci.
9. W przypadku widocznej deformacji, wycieku lub uszkodzenia produktu należy natychmiast zaprzestać użytkowania i skontaktować się z firmą zajmującą się recyklingiem w celu usunięcia produktu.
10. Ten produkt nie zawiera części, które mogą być serwisowane przez użytkownika, a bateria nie jest wymienna.
11. Umieszczenie baterii w ogniu lub piekarniku albo mechaniczne zgniatanie lub przecięcie baterii może spowodować wybuch.
12. Umieszczenie baterii w środowisku o skrajnie wysokiej temperaturze lub niskim ciśnieniu powietrza może spowodować wybuch lub wyciek łatwopalnych cieczy lub gazów.
13. Produkt, gdy nie jest używany, automatycznie przejdzie w tryb gotowości.
14. Nie należy narażać produktu na działanie ognia ani nadmiernej temperatury. Narażenie na działanie ognia lub temperatury powyżej 100°C może spowodować wybuch.
15. Nie należy narażać produktu na działanie deszczu ani śniegu.
16. Nie należy samodzielnie demontować, naprawiać ani modyfikować tego produktu. W sprawie naprawy należy skontaktować się z Działem obsługi klienta firmy EcoFlow.
17. Należy pamiętać, że tabliczka znamionowa znajduje się na spodzie produktu.
18. PRZESTROGA: To urządzenie nie jest przeznaczone do użytku w komercyjnych zakładach naprawczych.

Załącznik

Dane techniczne

EcoFlow TRAIL 200 DC EcoFlow TRAIL 300 DC
Informacja ogólne
Model EF-TX-192 EF-TX-288
Masa netto Okoto 1,8 kg Okoto 2,6 kg
Wymiary Okoto 126 × 115 × 167 mm Okoto 166 × 115 × 167 mm
Wyjść
USB-A1/A2	5 V=, 2,4 A, maks. 12 W na port, sącznie 24 W
USB-C1	5/9/12/15 V=3 A, 20/28 V=5 A, maks. 140 W
USB-C2	5/9/12/15 V=3 A, 20 V=5 A, maks. 100 W	5/9/12/15 V=3 A, 20/28 V=5 A, maks. 140 W
Gniazdo samochodowe /		12 V=10 A
Wejść
USB-C1	9/12/15 V=3 A, 20/28 V=5 A, maks. 140 W
USB-C2	9/12/15 V=3 A, 20 V=5 A, maks. 100 W	9/12/15 V=3 A, 20/28 V=5 A, maks. 140 W
Port wejsciowy panelu stoneczné/samochodu	/	10–30 V=, maks. 10 A, maks. 110 W
Dane baterii
Napiȩcie znamionowe	12,8 V=	19,2 V=
Pojemnosć znamionowa 192 Wh, 15 Ah 288 Wh, 15 Ah
Technologia baterii LFP (LiFePO4)
Typ zabweptiecień	Zabezpieczuminium przypieciwo, zabweptieczuminium przyciezyeniowe, zabweptieczuminium przy od wroztem temperatury, zabweptieczuminium przy od zwareciem, zabweptieczuminium przy od naski temperatura, zabweptieczuminium przy od naskim napiȩciem, zabweptieczuminium nadpr(adowe
Temperatura otoczenia
Temperatura tadowsania	Od 0 do 45°C
Temperatura rożadowsia	Od -10 do 45°C
Temperatura przechowywania	Od -10 do 45°C
Inne
Wysokość przyty n.p.m.	≤ 3000 m

Często zadawane pytania

Aby uzyskać szczegółowe odpowiedzi na najczęściej zadawane pytania, odwiedź naszą stronę FAQ (https://www.ecoflow.com/support/faq).

O tej instrukcji

Polski: To oznaczenie wskazuje, że tego produktu nie należy wyrzucać razem z innymi odpadami domowymi na terenie UE. Aby zapobiec możliwemu szkodliwemu oddziaływaniu na środowisko lub zagrożeniu dla zdrowia ludzkiego poprzez niekontrolowane usuwanie odpadów oraz w celu promowania zrównoważonego ponownego wykorzystania zasobów, produkt ten należy poddać odpowiedniemu recyklingowi. Zużyty produkt należy zwrócić do odpowiedniego punktu zbiórki lub skontaktować się ze sprzedawcą, u którego produkt został zakupiony. Sprzedawca jest zobowiązany do odbioru zużytych produktów i ich zwrotu do zakładu ekologicznego recyklingu.

Polski: Niniejszym EcoFlow Inc. oświadcza, że ten produkt jest zgodny z dyrektywami 2014/35/EU, 2014/30/EU, 2011/65/EU+(EU)2015/863. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym:
