TRAIL 200 DC - Fitness vybavení ECOFLOW - Bezplatný návod k obsluze

Typ produktu	Přenosná elektrárna (fitness zařízení)
Značka	EcoFlow
Model	TRAIL 200 DC
Rozměry	126 × 115 × 167 mm
Čistá hmotnost	Přibližně 1,8 kg
Kapacita baterie	192 Wh / 15 Ah
Jmenovité napětí	12,8 V
Chemické složení	LiFePO4 (LFP)
Vstupní napájení USB-C1	9/12/15 V=3 A, 20/28 V=5 A, 140 W max
Vstupní napájení USB-C2	9/12/15 V=3 A, 20 V=5 A, 100 W max
Výstup USB-A1/A2	5 V=2,4 A, max. 12 W na port, celkem 24 W
Výstup USB-C1	5/9/12/15 V=3 A, 20/28 V=5 A, 140 W max
Výstup USB-C2	5/9/12/15 V=3 A, 20 V=5 A, 100 W max
12V zásuvka do auta	Na tomto modelu není k dispozici
Solární/automobilový vstup	Na tomto modelu není k dispozici
Teplota nabíjení	0 až 45 °C
Teplota vybíjení	-10 až 45 °C
Skladovací teplota	-10 až 45 °C
Ochrany	Přepětí, přetížení, přehřátí, zkrat, nízká teplota, podpětí, nadproud
Displej	Úroveň baterie, vstupní/výstupní výkon, zbývající čas, chybové kódy
Režim nízkého proudu	Ano (aktivace dvojitým stisknutím multifunkčního tlačítka)
Údržba	Měkký suchý hadřík
Náhradní díly a opravitelnost	Neobsahuje žádné uživatelem opravitelné díly; baterie není vyměnitelná
Záruka	Záruka zaniká, pokud je skladováno vybité déle než 6 měsíců; pro dlouhodobé skladování nabijte na 100% a poté vybijte na 60% každé 3 měsíce

Často kladené otázky - TRAIL 200 DC ECOFLOW

Jaká je doba plného nabití TRAIL 200 DC přes USB-C?

Doba nabíjení závisí na zdroji. S nabíječkou USB-C 140 W trvá plné nabití přibližně 1,5 hodiny. S nabíječkou 100 W přibližně 2 hodiny.

Mohu nabíjet TRAIL 200 DC solárními panely?

Ne, model TRAIL 200 DC nemá solární vstupní port. Pouze TRAIL 300 DC má solární vstup XT60.

Jak aktivovat režim nízkého proudu?

Rychle dvakrát stiskněte multifunkční tlačítko. Ikona USB-A bliká, což signalizuje aktivaci režimu nízkého proudu. Zůstává aktivní přibližně 3 hodiny.

Co dělat, když displej zobrazí chybový kód 109?

Kód 109 indikuje vysokou teplotu. Přestaňte produkt používat, přemístěte jej na dobře větrané místo a mimo zdroje tepla. Chyba zmizí, když se teplota vrátí do normálu.

Mohu použít TRAIL 200 DC k nastartování auta?

Ne, toto zařízení není určeno k startování vozidel. Neposkytuje dostatečný špičkový proud a nemá startovací kabely.

Jaká zařízení mohu napájet pomocí TRAIL 200 DC?

Můžete napájet USB zařízení až do 140 W přes USB-C a celkem 24 W přes USB-A. Ideální pro chytré telefony, tablety, drony, fotoaparáty atd.

Jak poznám, že je baterie v dobrém stavu?

Displej zobrazuje úroveň nabití v reálném čase. Správné skladování (nabíjení na 60% každé 3 měsíce) a používání v doporučených teplotních rozsazích zachovává zdraví baterie.

Je TRAIL 200 DC vodotěsný?

Ne, není vodotěsný. Uchovávejte jej mimo dosah vody, deště a sněhu. Nepoužívejte produkt, pokud byl ponořen.

Mohu nabíjet TRAIL 200 DC během jeho používání?

Ano, během nabíjení můžete používat výstupní porty. Zařízení současně řídí vstup i výstup.

Kde najdu úplný manuál a aktualizace?

Stáhněte si úplný manuál ve formátu PDF na https://www.ecoflow.com/support/download. Aktualizace jsou k dispozici bez předchozího upozornění.

NÁVOD K OBSLUZE TRAIL 200 DC ECOFLOW

• Tato uživatelská příručka se vztahuje na následující produkty: přenosné napájecí stanice EcoFlow TRAIL 200 DC (192 Wh), přenosné napájecí stanice EcoFlow TRAIL 300 DC (288 Wh).
• Výrazy „TRAIL 200 DC“ a „TRAIL 300 DC“ v této příručce označují produkty řady EcoFlow TRAIL.
• Upozorňujeme, že příručku můžeme bez předchozího upozornění aktualizovat. Nejnovější verze je k dispozici online v rámci podpory EcoFlow (https://www.ecoflow.com/support/download). Dostupnost určitého příslušenství a funkcí popsaných v této příručce se může lišit v závislosti na zemi nebo regionu.

Obsah balení

TRAIL 200 DC / TRAIL 300 DC × 1

Balíček produktové dokumentace × 1

Přehled

Přenosná napájecí stanice EcoFlow TRAIL 200 DC (192 Wh) (dále jen „TRAIL 200 DC“ nebo „napájecí stanice“) a přenosná napájecí stanice EcoFlow TRAIL 300 DC (288 Wh) (dále jen „TRAIL 300 DC“ nebo „napájecí stanice“) jsou napájecí stanice s akumulátorem LiFePO4. Podporují vstupy a výstupy stejnosměrného proudu, které budou odpovídat vašim skutečným potřebám.

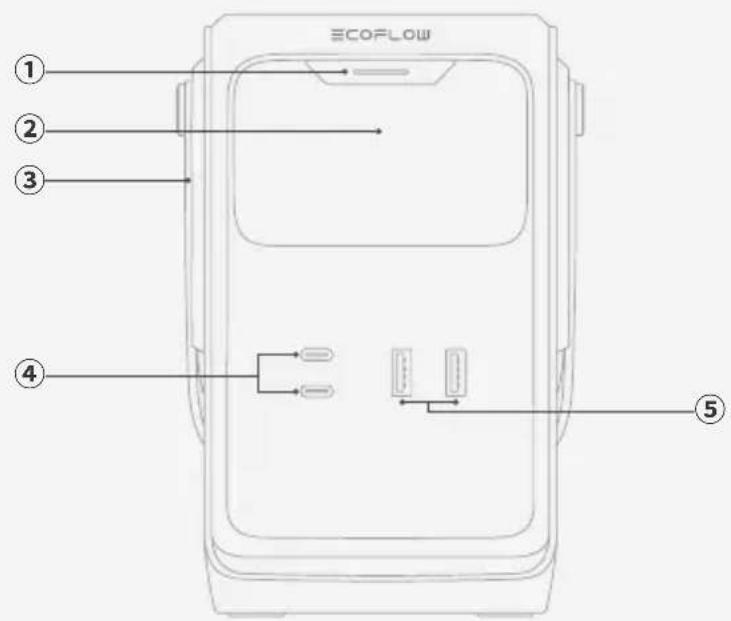

Zevnějšek

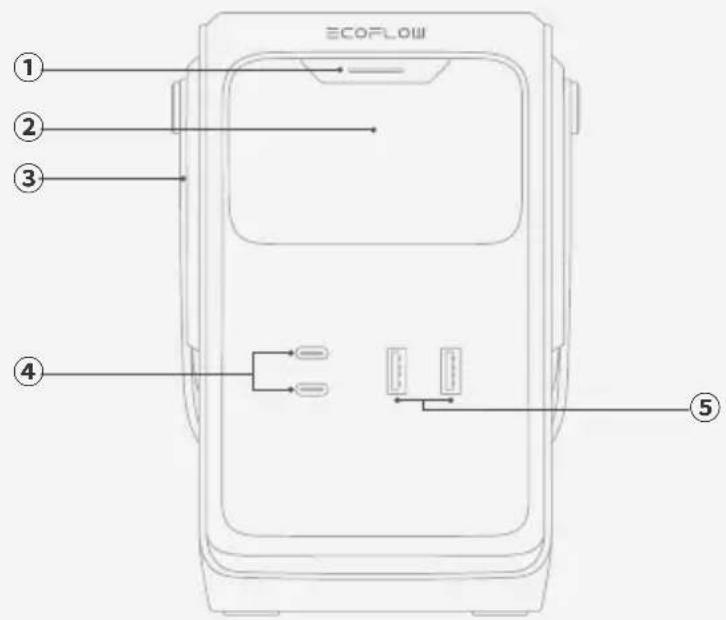

I TRAIL 200 DC

①	Multifunkčné tlačítko	Jedno stisknutí: Probudí nebo vypne displej.
		Dvě stisknutí: Zapne nebo vypne režim nízkého výkonu. Když je zapnut, vystupné porty USB-A poskytuji nepřetržité napájení.
		Kontrolka: Je zapnutá, když probílá vystupné nebo vystupné napájení prěs libovolný port. Bliká, když dojde k chybě.
②	Displej	Zobrazije aktuálné stav nabiti akumulátoru, vystupné ho napájení, vystupného napájení a další provozní stavy.
③	Držadlo	Slouží ke zvedání a transportu napájecí stanice.
④	Vystupné/vystupné port USB-C	Podporuje nabíjení napájecí stanice i napájení externích zařizení prěs USB-C.
⑤	Vystupné port USB-A	Napáji zařizení USB.

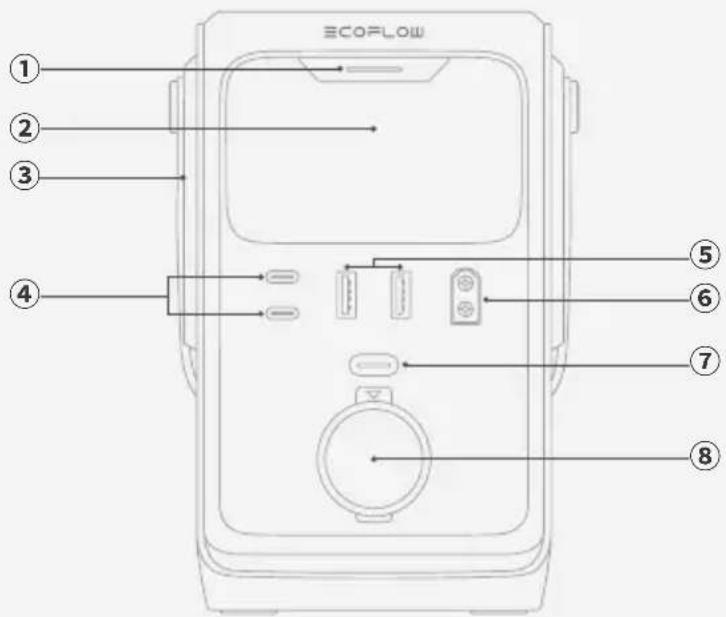

1 TRAIL 300 DC

①	Multifunkčné tlačítko	Jedno stisknutí: Probudí nebo vypne displej.
		Dvě stisknutí: Zapne nebo vypne režim nízkého vykonu. Když je zapnut, vystupné porty USB-A poskytuť nepřetr-žité napájení.
		Kontrolka: Je zapnutá, když probílá vystupné nebo vystupné napájení prěs libovolný port. Bliká, když dojde k chybě.
②	Displej	Zobrazuje aktuálné stav nabití akumulátoru, vystupné napájení, vystupného napájení a další provozní stavy.
③	Držadlo	Slouží ke zvedání a transportu napájecí stanice.
4	Vstupné/vystupné port USB-C	Podporuje nabíjení napájecí stanice i napájení externích zařizení prěs USB-C.
5	Vystupné port USB-A	Napájí zařizení USB.
6	Solárné port / vystupné port pro automobily (XT60)	Za učelem nabíjení prěipojuje napájecí stanici k solárné panellüm autozásuvce.
7	Tlačítko 12V autozásuvky	Krátkým stisknutím zapnete nebo vypnete 12V autozásuvku.
8	12V autozásuvka	Napájí spotřebiće na palubě.

Displej

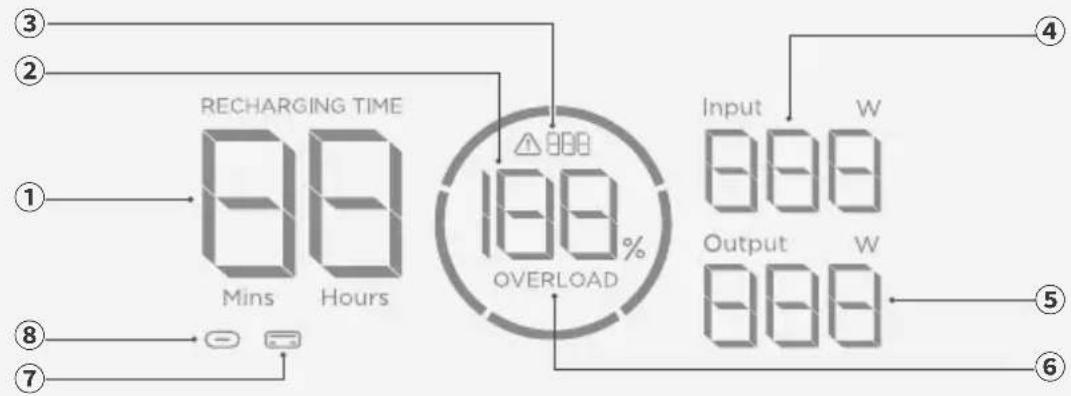

1 TRAIL 200 DC

①	Zbývajćí doba nabijeni/vybijeni	Svítí: Zobrazije zbývajćí dobu nabijeni nebo vybijeni.
②	Uroven nabití akumu-latoru	Svítí: Zobrazije aktuálné uroven nabití akumulátoru.
③	Kód chyby Blikányí	Došlo k chybě.
④	Celkový vystupné výkon S	Svítí: Zobrazije celkový vystupné výkon.
⑤	Celkový vystupné výkon	Svítí: Zobrazije celkový vystupné výkon.
⑥	Varoványí prí prětǐžení	Blikányí: Byla spuštěna funkce varoványí prí prětǐžení. Odpojte zařizení nebo zdroje energia, aby se snížil vystupné nebo vystupné výkon. Až se výkon vrátí do normánlné rozmézi, chyba se automatický vymaže.
⑦	Vystupné port USB-A	Svítí: Port je aktivné s vystupem napájení.
		Blikányí: Byl zapnut režim nízkého výkonu. Vystupné porty USB-A poskytuťnepřétržité napájení.
⑧	Vystupné vystupné port USB-C	Svítí: Port je aktivné se vystupem nebo vystupem napájení.

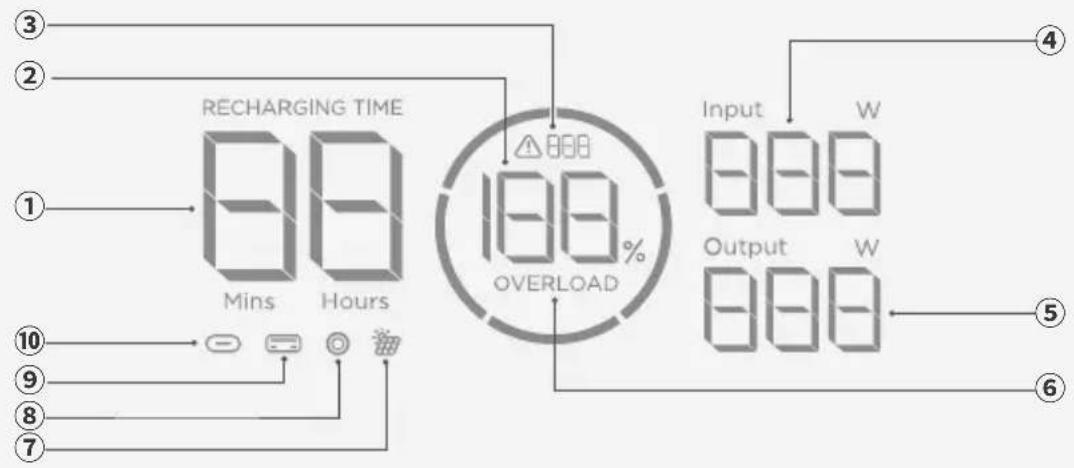

①	Zbývajćí doba nabijeni/vybijeni	Svití: Zobrazije zbývajćí dobu nabijeni nebo vybijeni.
②	Uroven nabití akumulátoru	Svití: Zobrazije aktuálné uroven nabití akumulátoru.
③	Kód chyby Blikányí: Došlo k chybě.
④	Celkový vystupné výkon Svítí: Zobrazije celkový vystupné výkon.
⑤	Celkový vystupné výkon Svítí: Zobrazije celkový vystupné výkon.
⑥	Varoványí prí prětížení	Blikányí: Byla spuštěna funkce varoványí prí prětížení.Odpoje zařügen nebo zdroje energia, aby se snížil vystupné nebo vystupné výkon. Až se výkon vrátí do normálné rozmézi, chyba se automaticaky vymaže.
⑦	Solárné port / vystupné port pro automobily (XT60)	Svití: Port je prípojen ke zdroji stejnospěrného proudu.
⑧	12V autozásuvka Svítí:	12V autozásuvka je zapnuta.
⑨	Vystupné port USB-A	Svití: Port je fyzicky zapoen a probíhá vystupné napájení.
		Blikányí: Byl zapnut režim nizkého výkonu. Vystupné porty USB-A poskytuť nepřetržité napájení.
⑩	Vystupné vystupné portUSB-C	Svití: Port je aktivné se vystupem nebo vystupem napájení.

• Pokyny uvedené v této kapitole se týkají jak zařízení TRAIL 200 DC, tak TRAIL 300 DC, jsou však ilustrovány na příkladu zařízení TRAIL 300 DC.

Zapnutí/vypnutí napájení

Produkt nevyžaduje manuální zapnutí; tlačítka a porty lze používat ihned.

Po delším období nečinnosti se produkt přepne do pohotovostního režimu, ale nevyžaduje manuální vypnutí.

Napájení spotřebičů

I. Pomocí výstupního portu USB

- Standardní režim

Zařízení připojte přímo k portům USB na napájecí stanici.

Režim nízkého výkonu

Výstupní porty USB-A na této napájecí stanici podporují režim nízkého výkonu. Doporučujeme tento režim zapnout, když přes porty USB-A nabíjíte zařízení s nízkým výkonem, jako jsou sluchátka Bluetooth, fitness náramky nebo chytré hodinky.

Jak tento režim používat

1. K výstupnímu portu USB-A připojte zařízení s nízkým výkonem.
2. Dvakrát stiskněte multifunkční tlačítko. Ikona USB-A na displeji začne blikat. To znamená, že je režim nízkého výkonu zapnut.
3. Režim nízkého výkonu zůstane aktivní po dobu asi 3 hodin. Režim můžete manuálně ukončit, když znovu dvakrát stisknete multifunkční tlačítko. Případně se po 3 hodinách vypne sám.
4. Pokud zařízení není po ukončení režimu plné nabité, můžete znovu dvakrát stisknout multifunkční tlačítko. Tím se režim nízkého výkonu znovu zapne a vy můžete pokračovat v nabíjení.

Když se zapne režim nízkého výkonu, výstupní porty USB-A mohou dále nabíjet zařízení s vyšším výkonem, jako jsou chytré telefony a drony. Vstupní/výstupní porty USB-C mohou poskytovat stabilní napájení pro zařízení s nízkým výkonem bez nutnosti zapínat režim nízkého výkonu.

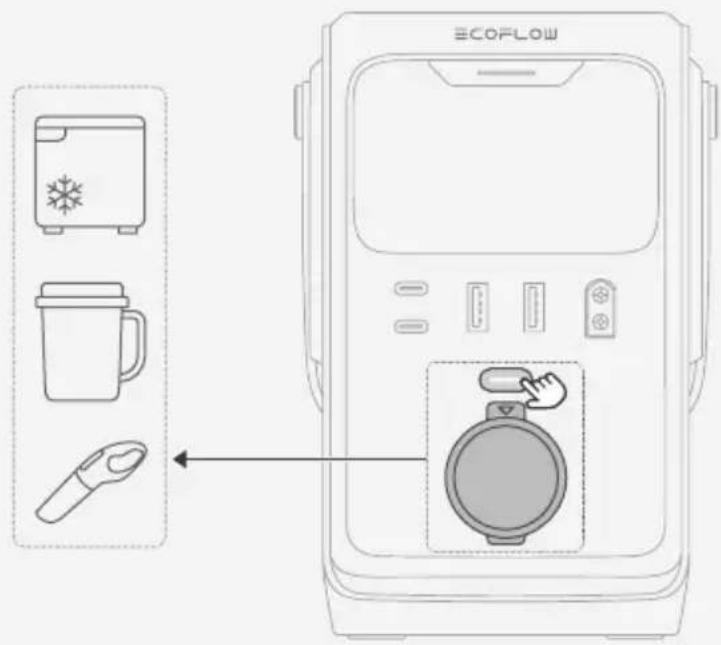

Přes 12V autozásuvku (pouze TRAIL 300 DC)

1. Krátce stiskněte tlačítko 12V autozásuvky. Tím se zásuvka zapne.
2. K zásuvce připojte autospotřebiče.

Nabíjení napájecí stanice

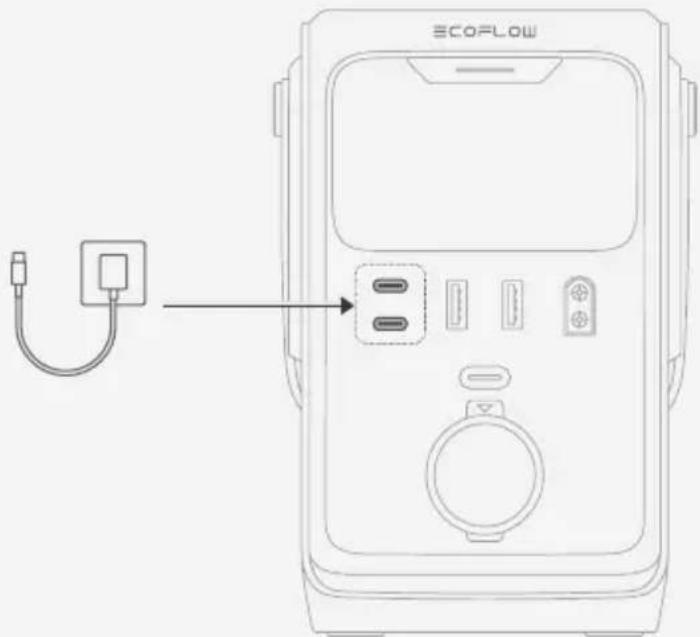

Přes vstupní/výstupní port USB-C

Připojte vstupní/výstupní port USB-C ke zdroji napájení.

Přes solární/automobilový vstupní port (pouze TRAIL 300 DC)

Solární/automobilový vstupní port na zařízení TRAIL 300 DC podporuje jak solární nabíjení, tak vstup z 12V autozásuvky.

- Solární vstup

Pomocí kabelu pro solární nabíjení (nabíjecí kabel pro solární zařízení na XT60) připojte vstupní solární port energetické stanice k solárním panelům.

• Před připojením solárního panelu se ujistěte, že výstupní napětí panelu je nižší než 30 V, aby nedošlo k poškození produktu.

Vstup autozásuvky

Pomocí kabelu pro nabíjení z vozidla připojte solární/automobilový vstupní port k 12V autozásuvce ve vozidle.

Odstraňování chyb

Kód chyby Problém Žešení
109/111/317/341	Vysoká teplota	Přesta mantle Produkt používat. Přemistěte jej na dobre větrané mistro a udržujte jej mimo dosah zdrojú tepla. Chybové hlášeni se vymaže, jakmiele teplota produktu klesne na normálné uroveč.
110/112 Nízká teplota	Přesunte Produkt na teplejší mistro. Chybové hlášeni se vymaže, jakmiele teplota produktu dosáhne normálné urovně.
322	Přetiženi vystupu USB-C1	Odpoje zařizení pripojená k vystupním portům USB-C1. Po automatickěm vymazání chybového hlášeni zkuste produkt znovu začít používat.
328	Přetiženi vystupu USB-C2	Odpoje zařizení pripojená k vystupním portům USB-C2. Po automatickěm vymazání chybového hlášeni zkuste produkt znovu začít používat.
308 Přetiženi vystupu USB-A	Odpoje zařizení pripojená k vystupním portům USB-A. Po automatickěm vymazání chybového hlášeni zkuste produkt znovu začít používat.
319	Přetiženi 12V autozásuvy	Odpoje zařizení pripojená k vystupu 12V autozá-suvky. Po automatickěm vymazání chybového hlášeni zkuste produkt znovu začít používat.
629 Podpěti solárního vstupu	Přesunte solární panel na mistro, kde je dostatek slunečného světla. Po automatickěm vymazání chybového hlášeni zkuste produkt znovu začít používat.

• Pokud problém přetrvává, okamžitě přestaňte produkt používat a obraťte se na zákaznický servis společnosti EcoFlow.

Skladování a čištění

Skladování

• Zařízení skladujte při teplotě od -10 °C do 45 °C. Pro zachování dobrého stavu baterie doporučujeme rozmezí od 0 °C do 30 °C. Produkt uchovávejte na bezpečném, suchém a dobře větraném místě, kde nehrozí riziko pádu.
• Zařízení uchovávejte mimo zdroje vody, tepla, silného magnetického pole a mimo prostředí s žíravými plyny nebo jakýmikoli hořlavými nebo výbušnými látkami.
• Abyste při dlouhodobém skladování zachovali akumulátor v dobrém stavu, každé 3 měsíce produkt nabijte a vybijte (plně ho nabijte a pak ho vybijte na 60%). Nenechávejte zařízení vybité nebo nepoužívané po dobu delší než šest měsíců, jinak dojde k propadnutí záruky.

Čištění

K otření a vyčištění produktu používejte měkký suchý hadřík.

Bezpečnostní pokyny

Vyloučení odpovědnosti

Před použitím produktu si pečlivě přečtěte příslušnou dokumentaci a dbejte na to, abyste jí plně rozuměli. Nesprávné použití může způsobit vážné zranění, poškození produktu nebo škody na majetku. Vždy se řiďte informacemi uvedenými v nejnovější dokumentaci, která je k dispozici na webu https://www.ecoflow.com/support/download/. Tato dokumentace je nadřazena všem ostatním verzím.

Používáním tohoto produktu stvrzujete a souhlasíte se všemi podmínkami a ustanoveními, která jsou uvedena v dokumentaci. Společnost EcoFlow nenese odpovědnost za ztráty způsobené nesprávným použitím produktu nebo nedodržením pokynů uvedených v tomto dokumentu. V souladu s platnými zákony a právními předpisy si společnost EcoFlow vyhrazuje právo na konečný výklad tohoto dokumentu i veškeré dokumentace související s produktem.

Bezpečnostní předpisy

1. Používejte produkt v souladu s použitím v této dokumentaci. Nesprávné a nevhodné použití může produkt poškodit nebo ohrozit zdraví a bezpečnost osob a způsobit škody na majetku.
2. Zkontrolujte nabíjecí napětí a ujistěte se, že vaše digitální zařízení odpovídá napěťovému výstupu produktu.
3. K nabíjení zařízení používejte originální nabíjecí kabel, který byl součástí balení.
4. Produkt pravidelně nabíjejte, abyste prodloužili jeho životnost.
5. POZOR: Riziko požáru a popálenin. Neotevírejte, nedrťte, nezahřívejte na více než 45 °C ani nespalujte.
6. Pokud byl produkt ponořen do vody, nepoužívejte ho. Ohledně likvidace se obraťte na společnost pro recyklaci akumulátorů.
7. Udržujte produkt mimo dosah vody, ohně a zdrojů tepla.
8. Pokud produkt používáte v blízkosti dětí, je nutný bedlivý dozor, abyste snížili riziko zranění.
9. Pokud tento produkt vykazuje zjevnou deformaci, netěsnost nebo poškození, ihned ho přestaňte používat a obraťte se na společnost pro recyklaci akumulátorů ohledně likvidace.
10. Tento produkt neobsahuje žádné díly, jejichž údržbu by mohl provádět uživatel. Akumulátor produktu nelze vyměnit.
11. Pokud je akumulátor vložen do ohně nebo trouby, nebo je mechanicky sevřen nebo rozřezán, může dojít k výbuchu.
12. Umístění akumulátoru do prostředí s extrémně vysokými teplotami nebo nízkým tlakem vzduchu může vést k výbuchu nebo úniku hořlavých kapalin či plynů.
13. Při nečinnosti produkt automaticky přejde do pohotovostního režimu.
14. Nevystavujte produkt ohni nebo nadměrné teplotě. Při vystavení ohni nebo teplotě přesahující 100 °C může dojít k výbuchu.
15. Nevystavujte produkt dešti ani sněhu.
16. Produkt nedemontujte, neopravujte ani nemodifikujte vlastními silami. S jakoukoli opravou se obracejte na zákaznický servis společnosti EcoFlow.
17. Výrobní štítek najdete na spodní straně produktu.
18. POZOR: Zařízení není určeno pro použití v komerčním servisu.

Dodatek

Specifikace

EcoFlow TRAIL 200 DC EcoFlow TRAIL 300 DC
Obecné
Model EF-TX-192 EF-TX-288
Čistá hmotnost pržbl. 1	8 kg pržbl. 2.6 kg
Rozměry pržbl. 126 × 1	15 × 167 mm pržbl. 166 × 115 × 167	mm
Vystup
USB A 1 / A 2	5 V=2,4 A, max. 12 W na port, celkem 24 W
USB C 1	5/9/12/15 V = 3 A, 20/28 V = 5 A, max. 140 W
USB C 2	5/9/12/15 V = 3 A, 20 V = 5 A, max. 100 W	5/9/12/15 V = 3 A, 20/28 V = 5 A, max. 140 W
Autozásuvka /		12 V = 10 A
Vstup
USB C 1	9/12/15 V = 3 A, 20/28 V = 5 A, max. 140 W
USB C 2	9/12/15 V = 3 A, 20 V = 5 A, max. 100 W	9/12/15 V = 3 A, 20/28 V = 5 A, max. 140 W
Solární/automobilový vystupnéport	/	10-30 V=max. 10 A, max. 110 W
Informace o akumulátoru:
Jmenovité napětí	12,8 V==	19,2 V==
Jmenovità kapacita 192	Wh 15 Ah 288 Wh 15 Ah
Chemická charakteristika Članků	LFP (LiFePO4)
Typ ochrany	Ochrana proti prěpětí, ochrana proti prětižení, ochrana proti prěhřátí, ochrana proti zkratu, ochrana proti nizké teplotě, ochrana proti nízkému napětí, nadproudová ochrana
Teplota prostředí
Teplota při nabíjení 0-45 °C
Teplota při vybíjení -10	-45 °C
Teplota při skladování	-10-45 °C
Ostatné
Provozní nadmořská výška	≤ 3 000 m

Odpovědi na časté otázky

Podrobné odpovědi na běžné otázky najdete na naší stránce Odpovědi na časté otázky (https://www.ecoflow.com/support/faq).

Tento návod

Tento návod se vztahuje na následující produkty: přenosná nabíjecí stanice EcoFlow TRAIL 200 DC (192 Wh), přenosná nabíjecí stanice EcoFlow TRAIL 300 DC (288 Wh). - Termíny „TRAIL 200 DC“ a „TRAIL 300 DC“ v tomto návodu se vztahují na produkty ze série EcoFlow TRAIL. - Věnujte pozornost, že tento návod může být aktualizován bez předchozího upozornění. Nejnovější verzi najdete online v sekci pro podporu EcoFlow (https://www.ecoflow.com/support/download). Název některých příslušenství a funkcí, popsaných v tomto návodu, se může lišit v závislosti na zemi nebo regionu.

Co je v balení

TRAIL 200 DC/TRAIL 300 DC ×1

Balení dokumentace k produktu ×1

Obecný přehled

Přenosná nabíjecí stanice EcoFlow TRAIL 200 DC (192 Wh) (dále jen „TRAIL 200 DC“ nebo „nabíjecí stanice“) a přenosná nabíjecí stanice EcoFlow TRAIL 300 DC (288 Wh) (dále jen „TRAIL 300 DC“ nebo „nabíjecí stanice“) jsou nabíjecí stanice s LiFePO4 baterií. Podporují stejnosměrný vstup a výstup, aby vyhověly vašim skutečným potřebám.

Výběr

1 TRAIL 200 DC
