INSTRUKCJA OBSŁUGI DED7772 DEDRA

Instrukcja obsługi z kartą gwarancyjną

CZ Pokosová pila

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukj i Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki

10 9 11 12 8 13 7 6 4 5 3 2 14 15 16

A

19 18 20 21 22 17 23

B

		M			N
		O			P
		R			S
R
					T
					U

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Podłączenie do sieci
8. Włączanie urządzenia
9. Użytkowanie urządzenia
10. Bieżące czynności obsługowe
11. Części zamienne i akcesoria
12. Samodzielne usuwanie usterek
13. Kompletacja urządzenia
14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

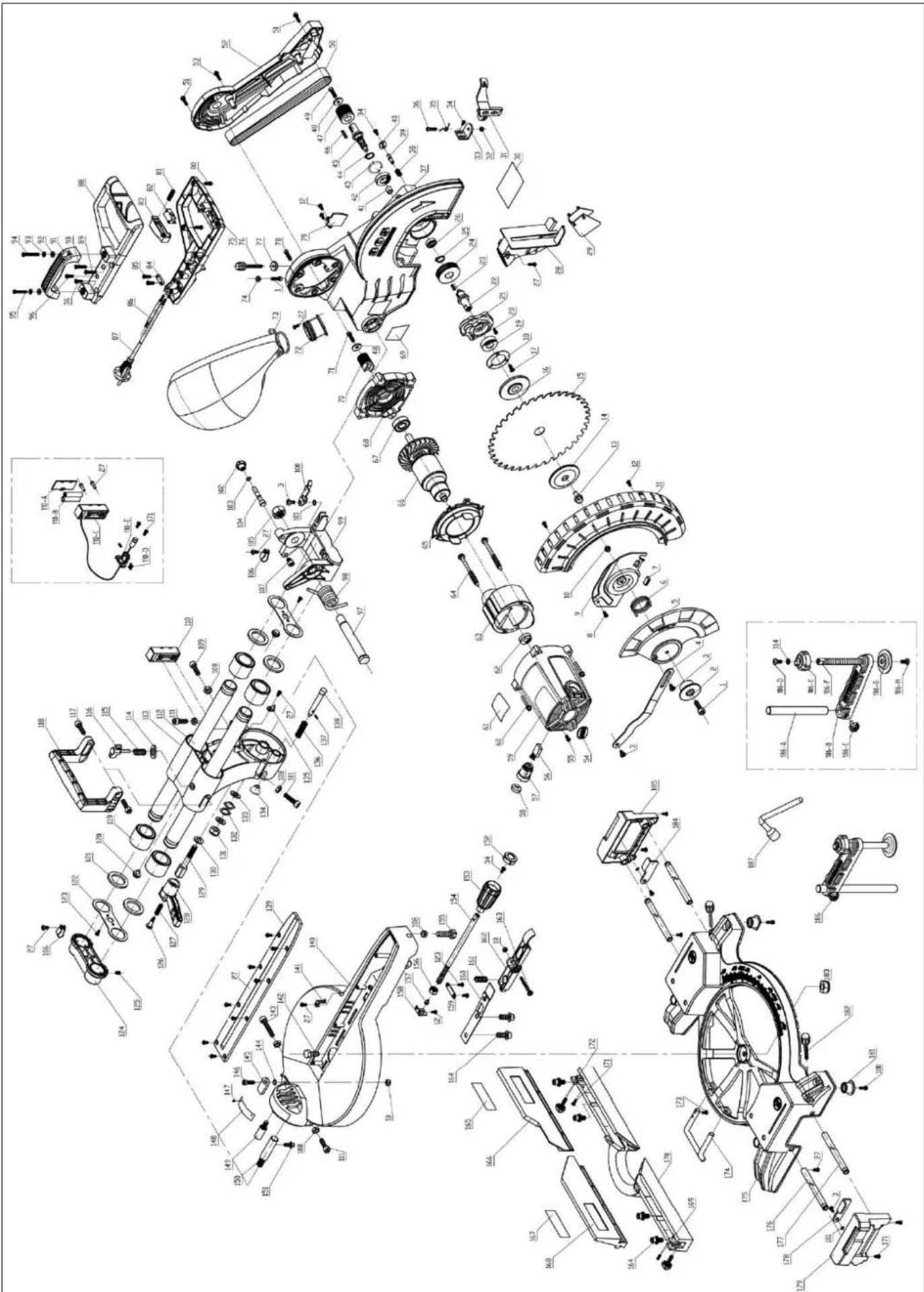

15. Wykaz części do rysunku złożeniowego
16. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.

Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone symbolem i wszystkie instrukcje.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

2. Opis urządzenia

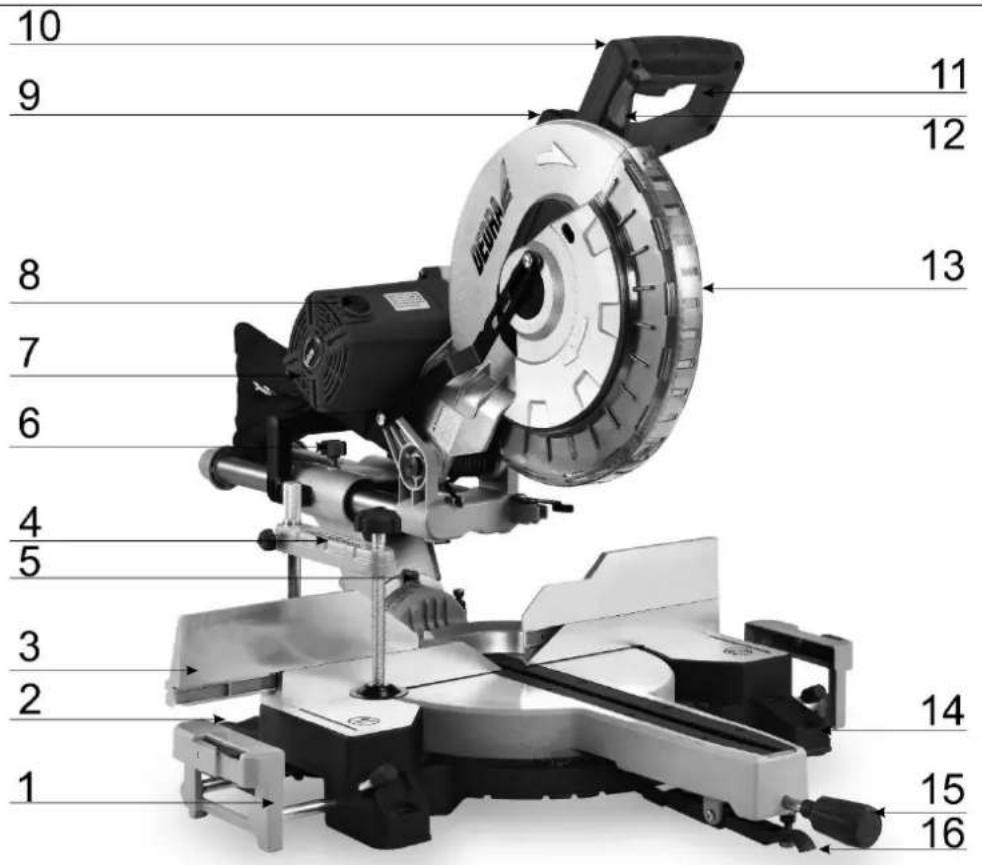

Rys. A: B: 1. Podpory ruchome, 2. Blokada, 3. Prowadnica, 4. Zacisk materiału, 5. Laser, 6. Blokada posuwu głowicy, 7. Zaślepka szczotkotrymacza, 8. Silnik, 9. Rękojeść transportowa, 10. Rękojeść główna, 11. Włącznik, 12. Bokada, 13. Ośłona tarczy, 14. Podstawa, 15. Rękojeść obrotu podstawy, 16. Blokada obrotu podstawy, 17. Podstawa obrotowa, 18. Ramię, 19. Tarcza, 20. Osona paska napędowego, 21. Blokada głowicy, 22. Włącznik lasera, 23. Blokada pochylenia głowicy, 24. Skala.

3. Przeznaczenie urządzenia

Pilarka ukosowa przeznaczona jest do cięcia wszelkiego typu drewna, materiałów drewnopodobnych (sklejka, płyta MDF, płyta wiórowa ) oraz tworzyw sztucznych. Urządzenie można używać do prac na sucho bez stosowania wody lub innych płynów chłodzących. Urządzenie pozwala na wykonanie podstawowych operacji cięcia takich jak: piłowanie wzdłużne, piłowanie poprzeczne i piłowanie skośne. Urządzenie należy wykorzystywać wyłącznie z odpowiednimi tarczami tnącymi, z zębami z nakładkami z weglików spiekanych.

Dopuszcza się wykorzystanie urządzenia w pracach remontowobudowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”. Niedopuszczalne jest cięcie materiałów szkodliwych dla zdrowia oraz innych materiałów niewymienionych w punkcie „Przeznaczenie urządzenia”. Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność. Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracyTryb pracy S1Maszyna może być użytkowana tylko w pomieszczeniach zamkniętych, o sprawnie działającej wentylacji.

1. Dane techniczne

Model	DED7772
Silnik elektryczny	jednofazowy komutatorowy
Napięcie sieci [V]	230 ~
Częstotliwość sieci [Hz]	50
Moc znamionowa silnika [W]	2000
Prędkość obrotowa na biegu jałowym [obr/min]	4500
Masa [kg]	23,0
Piła tarczowa zębata [mm]	305 x 30
Średnica otworu piły tarczowej [mm]	30
Klasa ochronny	II
Emisja hałasu
Poziom ciśnienia dźwięku L_pA [dB(A)]	92
Niepewność pomiaru ( K_pA ) [dB(A)]	3
Poziom mocy dźwięku L_WA [dB(A)]	105
Niepewność pomiaru ( K_WA ) [dB(A)]	3
Stopień ochrony przed dostępem bezpośrednim	IP 20

Informacja na temat hałasu

Emisja hałasu została określona zgodnie z EN 62841-1 wartości podano powyżej w tabeli.

A UWAGA Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Deklarowana łączna wartość hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom hałasu może być również wykorzystywany do wstępnej oceny narażenia na hałas.

Poziom hałasu podczas rzeczywistego użytkowania urządzenia może się różnić od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

⚠ UWAGA Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

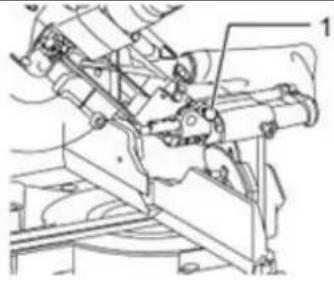

Podnoszenie głowicy tnącej (rys. C)

1. Naciśnij lekko w dół uchwyt przełącznika.

2. Wyciągnij zatrzask zatrzymujący (1).

3. Poczekaj, aż głowica tnąca podniesie się do góry.

⚠ UWAGA Aby uniknąć obrażeń ciała i uszkodzenia piły, należy transportować lub przechowywać pilarkę z głowicą tnącą zablokowaną w pozycji dolnej. Nigdy nie używaj zatrzasku do przytrzymywania głowicy tnącej w pozycji dolnej podczas cięcla.

Blokowanie (rys. C)

⚠ UWAGA Podczas transportu lub przechowywania pilarki głowica tnąca powinna być zawsze zablokowana w pozycji dolnej.

1. Przesuń głowicę tnacą w dół do najniższego położenia.

2. Wciśnij zatrzask (1) do otworu blokującego.

⚠ UWAGA Aby uniknąć uszkodzeń, nigdy nie przenoś pilarki za uchwyt włącznika, ramię tnące lub uchwyt stołu ukośnego. Zawsze należy używać przeznaczonego do tego celu uchwytu.

Montaż uchwytu bocznego (rys. D)

Włóż uchwyt ukośnicy do otworu w stole ukośnicy.

Instalacja worka na urobek (rys. E)

1. Ściśnij metalowe skrzydełka kołnierza (2) na worku na urobek (1).

2. Umieść otwór szyjki worka na pył wokół otworu wylotowego (3) i zwolnij metalowe skrzydełka kołnierza.

- nie używaj tej piły do cięcia i/lub szlifowania metali. Gorące wióry lub iskry mogą spowodować zapłon pyłu lub materiału worka.

- aby uniknąć zagrożenia, należy często czyścić i usuwać trociny spod piły.

Instalacja stolika przedłużającego (rys. F)

1. Poluzuj pokrętło (1), a następnie przesuń stół przedłużający do żądanej pozycji i dokręć pokrętło.

2. Płytka ograniczająca jest przeznaczona do użytku podczas powtarzających się cięć. Należy używać tylko jednej płytki ograniczającej na raz. Obrócić płytkę (3) do pozycji pionowej i dokręcić śrubę blokującą.

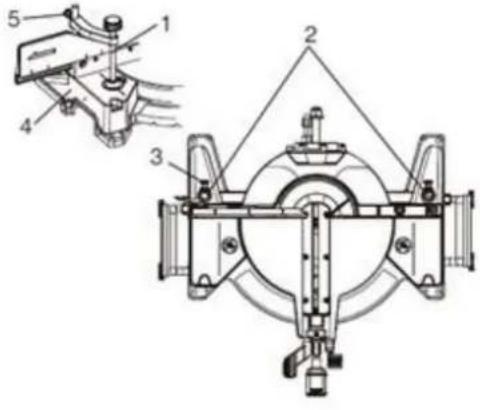

Instalacja zespołu zacisku materiału (rys. G)

1. Umieść zespół zacisku materiału (1) w jednym z otworów montażowych (2).

2. Wysokość zespołu zacisku można regulować, poluzowując pokrętło (5) znajdujące się z tyłu zacisku.

Montaż na stole warsztatowym (rys. H)

Umieść pilarkę w wybranym miejscu bezpośrednio na stole warsztatowym, gdzie jest miejsce na przenoszenie i odpowiednie podparcie obrabianego przedmiotu. Podstawa piły posiada cztery otwory montażowe. Przykręć podstawę piły ukośnicy (1) do stołu warsztatowego (5), korzystając z metody mocowania pokazanej na (rys. H. 1 – podstawa pilarki, 2 – wkręt z łbem sześciokątnym, 3 – podkładka gumowa, 4 – podkładka płaska, 5 – blat roboczy, 6 – podkładka płaska, 7 – podkładka zabezpieczająca, 8 – nakrętka, 9 – nakrętka kontrująca.

⚠ UWAGA Osprzęt montażowy nie jest dołączony do tego narzędzia. Śruby, nakrętki, podkładki i wkręty należy zakupić osobno.

Montaż lub demontaż tarczy (rys. I, J)

⚠ UWAGA Przed montażem lub demontażem brzeszczotu należy zawsze upewnić się, że narzędzie jest wyłączone i odłączone od zasilania. Przypadkowe uruchomienie narzędzia może spowodować poważne obrażenia ciała.

⚠ UWAGA Do montażu lub demontażu tarczy należy używać klucza nasadowego. Niezastosowanie klucza nasadowego może spowodować zbyt mocne lub niewystarczające dokręcenie śruby sześciokątnej i poważne obrażenia ciała.

Aby wymontować piłę tarczową:

1. Odłącz pilarkę od gniazdka.

2. Poczekaj, aż głowica tnąca podniesie się do pozycji pionowej. Poluzuj śrubę pokrywy (2) za pomocą śrubokręta.

3. Podnieś dolną osłone tarczy tnącej (1) do góry. (rys. I)

4. Obrócić pokrywę (3) w kierunku tylnej części narzędzia, aby odsłonić śrubę trzpienia (4).

5. Umieść klucz do ostrzy nad śrubą trzpienia.

6. Zlokalizuj blokadę trzpienia na silniku poniżej uchwytu przełącznika.

7. Wciśnij blokadę trzpienia, przytrzymując ją mocno podczas obracania klucza do ostrzy w kierunku zgodnym z ruchem wskazówek zegara Blokada zatrzaśnie się po przekręceniu klucza. Kontynuuj przytrzymywanie blokady trzpienia, aby ją zablokować, obracając klucz zgodnie z ruchem wskazówek zegara, aby połuzować śrubę trzpienia.

8. Zdejmij śrubę trzpienia/ podkładkę (4), zewnętrzny kołnierz trzpienia (6) i ostrze (7). Nie zdejmuj wewnętrznego kołnierza ostrza.

Aby zainstalować piłę tarczową:

1. Przed wymianą/założeniem piły tarczowej odłącz pilarkę od zasilania.

2. Zamontuj piłę tarczową o średnicy 340 mm z trzpieniem mocującym o średnicy 30 mm, upewniając się, że strzałka obrotu na pile tarczowej jest zgodna ze strzałką obrotu w prawo na górnej osłonie, a zęby piły tarczowej są skierowane w dół.

3. Umieść kołnierz piły tarczowej (6) na ostrzu i na trzpieniu mocującym. Wkręć śrubę trzpienia (4) na trzpień (rys. J) w kierunku przeciwnym do ruchu wskazówek zegara.

⚠ UWAGA Upewnij się, że płaskie powierzchnie kołnierzy piły tarczowej są połączone z płaskimi powierzchniami na wale trzpienia. Ponadto płaska strona kołnierza ostrza musi przylegać do piły.

1. Umieść klucz na śrubie trzpienia mocującego.

2. Wciśnij blokadę trzpienia, trzymając ją mocno, jednocześnie obracając piłę w kierunku przeciwnym do ruchu wskazówek zegara. Gdy blokada trzpienia się zatrzaśnie, kontynuuj jej wciskanie, dokręcając mocno śrubę trzpienia.

3. Obróć pokrywę (3) z powrotem do pierwotnego położenia, aż szczelina w pokrywie zaskoczy na śrubę pokrywy (2). Przytrzymując dolną osłone piły, dokręć śrubę za pomocą śrubokręta. (rys. I)

⚠ UWAGA Dolna osłona piły musi być podniesiona do pozycji pionowej, aby uzyskać dostęp do śruby pokrywy.

1. Opuść osłone piły (1) i sprawdź, czy osłona nie blokuje się ani nie zacina.

2. Upewnij się, że blokada trzpienia jest zwolniona, aby piła obracała się swobodnie.

⚠ UWAGA Aby uniknąć obrażeń, nigdy nie używaj pilarki bez założonej osłony. Zapobiega ona wypadnięciu trzpienia mocującego w razie jego przypadkowego połuzowania i zapobiega wypadnięciu tarczy tnącej z pilarki.

⚠ UWAGA Upewnij się, że kołnierze są czyste i prawidłowo ułożone. Opuść piłę na dolny stół i sprawdź, czy nie styka się ono z metalową podstawą lub stołem ukośnicy.

A UWAGA Aby uniknąć obrażeń spowodowanych przypadkowym uruchomieniem, upewnij się, że wyłącznik znajduje się w pozycji off, a wtyczka nie jest podłączona do gniazda zasilania.

Ramię ogranicznika (rys. K)

Dolne położenie krańcowe piły można łatwo wyregulować za pomocą ramienia ogranicznika (1). Aby je wyregulować, przesuń ramię ogranicznika w kierunku wskazanym strzałką, jak pokazano na rysunku. Wyreguluj śrubę regulacyjną (2) tak, aby ostrze zatrzymywało się w żądanym położeniu po całkowitym opuszczeniu uchwytu.

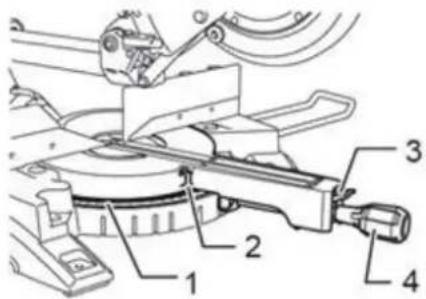

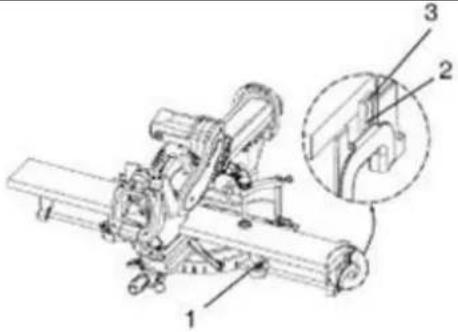

Regulacja kąta ścięcia (rys. L)

Poluzuj uchwyt (4), obracając go w kierunku przeciwnym do ruchu wskazówek zegara. Obróć podstawę obrotową, naciskając dźwignię

blokady (3). Po ustawieniu uchwytu w położeniu, w którym wskaźnik (2) wskazuje żądany kąt na skali (1), dokręć uchwyt zgodnie z ruchem wskazówek zegara.

⚠ UWAGA Po zmianie kąta ukosu należy zawsze zabezpieczyć podstawę obrotową, mocno dokręcając uchwyt.

Podczas obracania podstawy obrotowej należy całkowicie podnieść uchwyt.

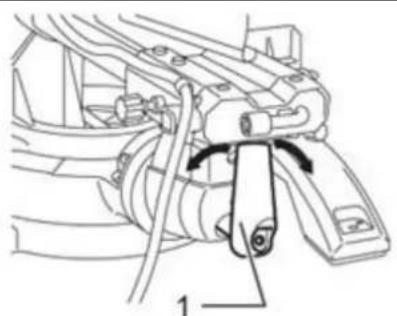

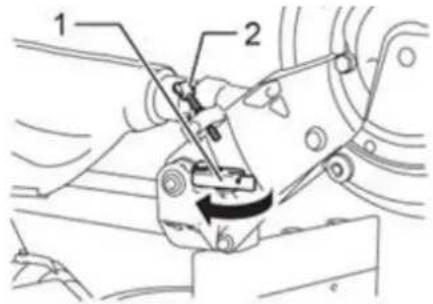

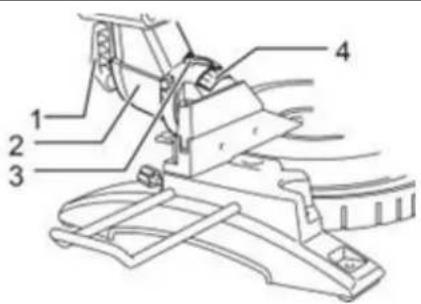

Regulacja kąta nachylenia (rys. M, N)

Aby wyregulować kąt nachylenia, poluzuj dźwignię (1) z tytu narzędzia w kierunku przeciwnym do ruchu wskazówek zegara. Odblokuj ramię, popychając nieco uchwyt w kierunku, w którym chcesz przechylić brzeszczot.

⚠ UWAGA Dźwignię można ustawić pod innym kątem, wykręcając śrubę mocującą dźwignię i ustawiając dźwignię pod żądanym kątem. Po zmianie kąta nachylenia należy zawsze zabezpieczyć podstawę obrotową, mocno dokręcając uchwyt. Podczas obracania podstawy obrotowej należy całkowicie podnieść uchwyt.

Przechyl pię, aż wskaźnik(3) wskaże żądany kąt na skali ukosowania(4). Następnie mocno dokręć dźwignię (1) zgodnie z ruchem wskazówek zegara, aby zabezpieczyć ramię (2).

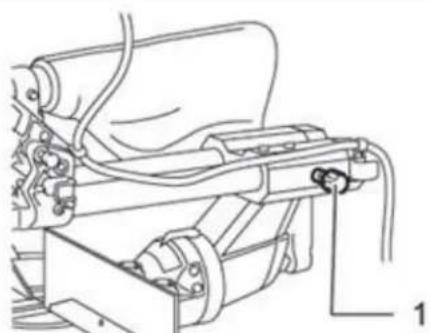

Regulacja blokady suwaka (rys. P)

Aby zablokować suwak, przekręć śrubę blokującą (1) zgodnie z ruchem wskazówek zegara.

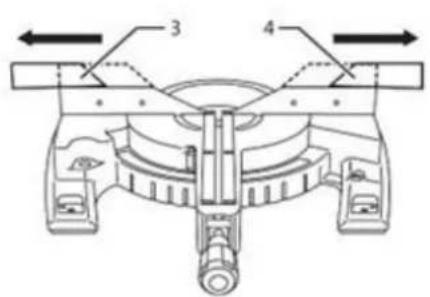

Regulacja prowadnicy (prowadnice przesuwne) (rys. P, R)

⚠ UWAGA Przed uruchomieniem narzędzia należy upewnić się, że prowadnica jest dobrze zamocowana.

Przed przystąpieniem do cięcia ukośnego należy upewnić się, że żadna część narzędzia nie dotyka prowadnicy podczas opuszczania i podnoszenia uchwytu w dowolnej pozycji oraz podczas przesuwania wózka w pełnym zakresie ruchu.

Podczas wykonywania cięć ukośnych należy przesunąć przykładnicę ślizgową(1) na bok i zabezpieczyć ją w sposób pokazany na rysunku. Narzędzie jest wyposażone w przykładnicę przesuwną, która powinna być zwykle ustawiona w sposób pokazany na rysunku.

Podczas wykonywania cięć ukośnych w lewo, lewą przykładnicę przesuwną (3) należy ustawić w prawym położeniu tylko wtedy, gdy styka się z nią głowica narzędzia.

Podczas wykonywania cięć ukośnych w prawo, prawą przykładnicę przesuwną (4) należy ustawić w prawym położeniu tylko wtedy, gdy styka się z nią głowica narzędzia.

Po zakończeniu cięcia ukośnego nie zapomnij przywrócić prowadnicy do pierwotnej pozycji i zabezpieczyć jej poprzez mocne dokręcenie śruby zaciskowej (2).

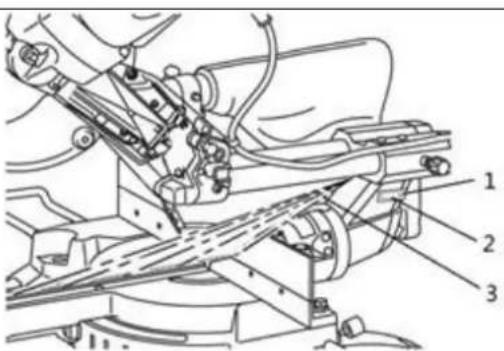

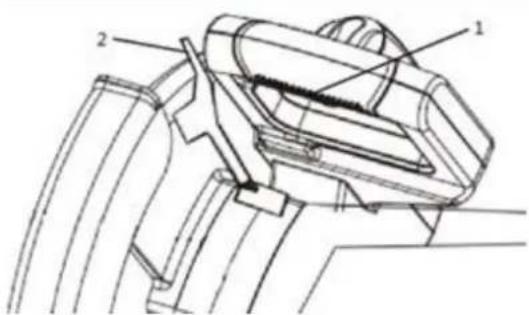

Laser (rys. S)

Przed użyciem lasera podczas cięcia należy umieścić dwie baterie w akcesoriach w pojemniku na baterie (2) po prawej stronie ramienia. Okręcić klapkę zabezpieczającą i umieścić baterie zgodnie z oznaczeniem biegunów w komorze baterii. Nie stosować baterii wielokrotnego ładowania. Włączyć przełącznik lasera (1) i sprawdzić, czy linia lasera (3) znajduje się na środku podstawy.

Działanie przełącznika (rys. T)

Aby zapobiec przypadkowemu pociągnięciu spustu włącznika (1), w dolnej części osłony ostrza znajduje się przycisk blokady (2). Aby uruchomić narzędzie, należy pociągnąć przycisk blokady do osłony ostrza i nacisnąć spust włącznika. Zwolnij spust wyłącznika i przycisk blokady, aby zatrzymać narzędzie.

⚠ UWAGA Przed podłączeniem narzędzia należy zawsze sprawdzić, czy spust wyłącznika działa prawidłowo i powraca do pozycji „off” po zwolnieniu. Nie należy mocno naciskać spustu wyłącznika bez wciśnięcia przycisku blokady. Może to spowodować uszkodzenie wyłącznika. Używanie narzędzia z wyłącznikiem, który nie uruchamia się prawidłowo, może prowadzić do utraty kontroll i poważnych obrażeń ciała.

7. Podłączenie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej.

Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w poniższej tabeli:

Moc urządzenia [W]	Minimalny przekrój przewodu [mm2]	Minimalna wartość bezpiecznika typu C [A]
1400÷2300	1,5	16

Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny przewodu zasilającego. Nie ciągnąć za przewód zasilający.

8. Włączanie urządzenia

⚠ UWAGA Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie do pracy”.

Urządzenie, posiada przycisk blokady włącznika, zabezpieczający przed przypadkowym uruchomieniem.

Włączenie

• Wciśnij przycisk blokady włącznika.(Rys. A, 12)

•Wciśnij przycisk włącznika.(Rys. A, 11)

Kiedy piła tarczowa osiągnie znamionową prędkość obrotową, głowicę dociśnij do dołu i dokonaj cięcia. Po przecięciu materiału puść przycisk włącznika głównego, ale nie zmniejszaj nacisku na rękojeść.

Wyłączenie

- Zwolnij nacisk na przycisk włącznika

- Po całkowitym zatrzymaniu piły tarczowej możesz podnieść głowicę.

9. Użytkowanie urządzenia

⚠ UWAGA Nie przebywaj w płaszczyźnie cięcia podczas pracy. Stosuj dodatkowe podpory zawsze kiedy zachodzi taka potrzeba ze względu na wymiary obrabianego materiału. Przed użyciem należy zwolnić uchwyt z pozycji opuszczonej, pociągając za kolek ograniczający.

Podczas cięcia nie należy wywierać nadmiernego nacisku na uchwyt. Zbyt duża siła może spowodować przeciążenie silnika i/lub zmniejszenie wydajności cięcia. Uchwyt należy naciskać tylko z taką siłą, jaka jest niezbędna do płynnego cięcia bez znacznego zmniejszenia prędkości ostrza. Dellkatnie naciśnij uchwyt, aby wykonać cięcie. Jeśli uchwyt zostanie dociśnięty z dużą siłą lub zostanie użyta siła boczna, ostrze będzie wibrować i pozostawi ślad (śład piły) w obrabianym przedmiocie, a precyzja cięcia będzie gorsza.

Podczas cięcia ślizgowego należy delikatnie popchnąć karetkę w kierunku prowadnicy bez zatrzymywania. Zatrzymanie ruchu karetki podczas cięcia spowoduje pozostawienie śladu na obrabianym przedmiocie i pogorszenie precyzji cięcia.

Przed włączeniem przełącznika upewnij się, że tarcza nie styka się z obrabianym przedmiotem itp. Włączenie narzędzia z tarczą stykającą się z obrabianym przedmiotem może spowodować odrzut i poważne obrażenia ciała.

Ciecie z dociskiem (ciecie małych elementów)

- Całkowicie dociśnij karetkę do prowadnicy i dokręć śrubę blokującą zgodnie z ruchem wskazówek zegara, aby zabezpieczyć karetkę.

- Prawidłowo zamocuj obrabiany przedmiot za pomocą odpowiedniego typu imadła.

- Włącz narzędzie bez kontaktu tarczy z podłożem i poczekaj, aż tarcza osiągnie pełną prędkość przed opuszczeniem.

- Następnie delikatnie opuść uchwyt do pozycji całkowicie opuszczonej, aby przeciąć obrabiany element.

- Po zakończeniu cięcia należy wyłączyć narzędzie i odczekać, aż tarcza całkowicie się zatrzyma, zanim powróci do pozycji całkowicie podniesionej.

A UWAGA Mocno dokręć pokrętło zgodnie z ruchem wskazówek zegara, aby karetka nie poruszała się podczas pracy.

Niedostateczne dokręcenie pokrętła może spowodować odrzut, który może doprowadzić do poważnych obrażeń ciała.

Ciecie ślizgowe (pchające) (ciecie szerokich elementów)

- Poluzować śrubę blokującą w kierunku przeciwnym do ruchu wskazówek zegara, tak aby karetka mogła się swobodnie przesuwać.

- Zabezpiecz obrabiany przedmiot za pomocą odpowiedniego typu imadła.

- Pociągnij karetkę całkowicie do siebie.

- Włącz narzędzie bez kontaktu z ostrzem i poczekaj, aż ostrze osiągnie pełną prędkość.

- Nacisnąć uchwyt w dół i popchnąć kierownicę w kierunku prowadnicy, przejść przez obrabiany przedmiot.

- Po zakończeniu cięcia wyłączyć narzędzie i odczekać, aż tarcza zatrzyma się całkowicie, zanim ostrze powróci do pozycji całkowicie podniesionej.

⚠ UWAGA

W przypadku wykonywania cięcia ślizgowego należy najpierw pociągnąć karetkę do siebie i

wcisnąć uchwyt do końca, a następnie popchnąć karetkę w kierunku prowadnicy. Nigdy nie rozpoczynaj cięcia, gdy karetka nie jest całkowicie przyciągnięta do siebie. W przypadku wykonywania cięcia bez pełnego przyciągnięcia karetki do siebie może dojść do nieoczekiwanego odrzutu i poważnych obrażeń ciała.

• Nigdy nie próbuj wykonywać cięcia ślizgowego ciągnąc karetkę do siebie. Pociągnięcie karetki do siebie podczas cięcia może spowodować nieoczekiwany odrzut, a w konsekwencji poważne obrażenia ciała.
• Nigdy nie wykonuj cięcia prowadnicą z uchwytem zablokowanym w pozycji opuszczonej.
• Nigdy nie poluzowuj śruby blokującej, która zabezpiecza karetkę, gdy ostrze się obraca. Luźna karetka podczas cięcia może spowodować nieoczekiwany odrzut, a w konsekwencji poważne obrażenia ciała.

Ciecie ukośne

Patrz opisany wcześniej punkt „Regulacja kąta ukosu”.

• Poluzuj dźwignię i przechyl tarcze, aby ustawić kąt ukosowania (patrz opisana wcześniej sekcja „Regulacja kąta ukosowania”). Należy mocno dokręcić dźwignię, aby bezpiecznie ustawić wybrany kąt ukosu.
• Zabezpiecz obrabiany przedmiot za pomocą imadła. Upewnić się, że karetka jest całkowicie cofnięta w kierunku operatora.
• Włącz narzędzie bez kontaktu z tarczą i poczekaj, aż tarcza osiągnie pełną prędkość.
• Następnie delikatnie opuść uchwyt do pozycji całkowicie opuszczonej, wywierając nacisk równolegle do tarczy i dociśnij wózek do prowadnicy, aby przeciąć obrabiany element.
• Po zakończeniu cięcia należy wyłączyć narzędzie i odczekać, aż tarcza całkowicie się zatrzyma, zanim powróci do pozycji całkowicie podniesionej.

Po ustawieniu tarczy do cięcia ukośnego, przed uruchomieniem narzędzia należy upewnić się, że karetka i tarcza mają swobodę ruchu w całym zakresie zamierzonego cięcia. Przerwanie ruchu wózka lub tarczy podczas cięcia może spowodować odrzut i poważne obrażenia ciała.

- Podczas wykonywania cięcia ukośnego należy trzymać ręce z dala od tarczy. Kąt tarczy może zmylić operatora co do rzeczywistej ścieżki tarczy podczas cięcia, a kontakt z tarcza może spowodować poważne obrażenia ciała.

- Tarczy nie należy podnosić do momentu całkowitego zatrzymania. Podczas cięcia ukośnego odcięty element może oprzeć się o tarczę. Jeśli tarcza zostanie podniesione, gdy się obraca, odcięty element może zostać wyrzucony, powodując rozdrobnienie materiału, co może skutkować poważnymi obrażeniami ciała.

Naciskając uchwyt, należy wywierać nacisk równolegle do ostrza. Jeśli siła zostanie przyłożona prostopadle do podstawy obrotowej lub jeśli kierunek nacisku zostanie zmieniony podczas cięcia, precyzja cięcia ulegnie pogorszeniu.

Przed przystąpieniem do cięcia ukośnego może być konieczna regulacja prowadnicy. Patrz rozdział zatytułowany „Regulacja prowadnicy”.

Podczas wykonywania cięć ukośnych należy zawsze zdejmować przykładnicę prowadzącą, aby nie kolidowała z żadną częścią karetki.

Ciecie złożone

Ciecie złożone to proces, w którym kąt ukosu jest wykonywany w tym samym czasie, w którym kąt ścięcia jest wycinany na obrabianym przedmiocie. Cięcie złożone można wykonać pod kątem przedstawionym w tabeli.

Kąt ścięcia	Kąt skosu
Lewy i prawy 0 - 45	Lewy i prawy 0° - 45°

Podczas wykonywania cięcia złożonego należy zapoznać się z objaśnieniami „Cięcie wciskowe”, „Cięcie ślizgowe”, „Cięcie ukośne” i „Cięcie ukośne”.

10. Bieżące czynności obsługowe

! UWAGA

Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Przed każdym uruchomieniem urządzenia weryfikuj stan techniczny piły tarczowej. Sprawdzaj czy na powierzchni nie ma rys świadczących o pęknięciu piły tarczowej. Sprawdzaj czy nie ma ubytków skrawających płytek węglikowych. Regularnie czyść suchą ściereczką komorę piły tarczowej, drożność kanału wyrzutnika wiórów. Regularnie oczyszczaj włoty powietrza otworów wentylacyjnych za pomocą sprężonego powietrza. Regularnie sprawdzaj ruchomą osłonę tarczy. Pamiętaj, że osłona musi się zawsze swobodnie poruszać i samoczynnie zamykać. Usuwaj pył i wióry za pomocą sprężonego powietrza lub pędzelka.

⚠ UWAGA Do czyszczenia urządzenia nie używaj żrácych detergentów, rozpuszczalników ze względu na potencjalnie szkodliwe działanie na powierzchnie urządzenia.

W przypadku użytkowania worka na wióry nie dopuszczaj do jego przepelnienia.

Wymiana piły tarczowej

⚠ UWAGA Podczas wymiany piły tarczowej używaj rękawic ochronnych. Przy kontakcie z piłą tarczową istnieje niebezpieczeństwo zranienia.

⚠ UWAGA Stosuj piły tarczowe, których maksymalna prędkość obrotowa jest wyższa od prędkości obrotowej maszyny bez obciążenia.

⚠ UWAGA Podczas montażu zwracaj uwagę na to, aby kierunek cięcia zębów (kierunek strzałki na tarczy) zgadzał się z kierunkiem strzałki na osłonie urządzenia.

! UWAGA

Stosuj piły tarczowe rekomendowane przez producenta.

! UWAGA

Nigdy nie wciskaj przycisku blokady wrzeciona kiedy wrzeciono się kręci.

Aby wymienić tarcze:

1. Odkręć śrubę znajdująca się na stałej osłonie tarczy.
2. Odciągnij ruchomą osłone tarczy do góry.
3. Zablokuj wrzeciono za pomocą przycisku blokady
4. Dołączonym do zestawu kluczem odkręć śrubę mocującą tarczę - śruba mocowania tarczy jest lewoskrętna.
5. Zdejmij pierścień dociskowy.
6. Wymień piłę tarczową.

Montaż piły tarczowej przeprowadź w kolejności odwrotnej.

Wymiana szczotek elektrografitowych

Kontroluj stan szczotek elektrografitowych, w przypadku stwierdzenia, że są krótsze niż 5 mm należy je wymienić na nowe.

1. Odkręć dwa wkręty mocujące pokrywę do obudowy silnika.

2. Wyjmij zużyte szczotki.

3. Usuń ewentualny pył węglowy, za pomocą sprężonego powietrza.

4. Włóż nowe szczotki węglowe (szczotki powinny się swobodnie przesuwać w szczotkotrzymaczu).

5. Zamontuj pokrywę do obudowy.

11. Cześci zamienne i akcesoria

Zalecane piły tarczowe

Dopuszczalne jest stosowanie pił do drewna o innej liczbie zębów. W przypadku stosowania pił o większej liczbie zębów należy stosować proporcjonalnie mniejsze posuwy robocze.

Dobór liczby zębów piły tarczowej do ciętego materiału:

10-24 – Drewno grubre (twarde lub miękkie), płyta wiórowa. Cięcie wzdłużne (wzdłuż włókien drewna)

18-40 – Drewno cienkie, płyta wórowa wraz z pokryciem laminowanym lub bez, pokrycia drewniane. Cięcie precyzyjne, szybkie, wzdłuż lub w poprzek włókien drewna.

30-80 – Do pokryć i wykończenia płyty, plansze z drewna zwykłego lub szlachetnego (1 lub 2-stronne), cienkie płyty, plastik, pleksiglas. Cięcie bardzo precyzyjne, powierzchnia cięcia bez wylupań.

80-120 – Drewno twarde, płyty z tworzyw sztucznych. Cięcie bardzo precyzyjne.

DEDRA poleca stosowanie pił tarczowych z węglikami spiekanymi o numerach katalogowych: H34040, H34060, H34080, H340100

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji.

Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprejemie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Samodzielne usuwanie usterek

! UWAGA

Przed przystąpieniem do samodzielnego usuwania usterek odłączyć urządzenie od zasilania.

Problem	Przyczyna	Rozwiązanie
Maszyna nie działa	Przewód zasilający jestźle podłączony	Wcisnąć głębiej wtyczkę do gniazdka,lub uszkodzony sprawdzić kabel zasilający
	Przewód zasilający jest uszkodzony	Przekazać do serwisu
	W gniazdku nie ma napięcia	Sprawdzić napięcie w gniazdku, sprawdzić czy nie zdziałał bezpiecznik
	Zużyte szczotki silnika	Wymienić szczotki na nowe
	Uszkodzony włącznik	Przekazać do serwisu
Silnik przegrzewa się	Zapchane otwory wentylacyjne	Oczyścić otwory wentylacyjne
Maszyna rusza z trudem	Komora piły tarczowej wypełniona jest trocinami, na skutek niedrożności układu odbierającego trociny	Oczyścić kanał wyrzutnika trocin, Opróżnić worek zbierający urobek
Maszyna nie rusza	Zatarte łożyska silnika	Przekazać do serwisu
Maszyna po dłuższym okresie użytkowania traci moc, w czasie cięcia czuć zapach palonego drewna	Tępa piła tarczowa	Wymienić piłę tarczową na nową.

13. Kompletacja urządzenia

1. Piła ukośna - 1 szt. 2. Tkaninowy worek na pył - 1 szt., 3. Dwustronnie przedłużany pręt stalowy - 1 szt., 4. Zacisk do przytrzymywania przedmiotu obrabianego - 1 szt., 6. Piła tarczowa - 1 szt.

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi. Prawidłowe

postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, wynikające z możliwości obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej: W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską: Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

1. Wykaz części do rysunku złożeniowego

LP	Nazwa części	LP	Nazwa części
1	Sruba M6 x 22	101	Podkładka falista
2	Tuleja	102	Zaślepka
3	Śruba	103	O-ring
4	Łącznik	104	Klin
5	Osłona wewnętrzna	105	Nakrętka M16
6	Sprężyna	106	Uchwyt przewodu
7	Odbojnik gumowy	107	Śruba M8 x 10
8	Sruba M6 x 10	108	Nakrętka M8
9	Mocowanie osłony tarczy	109	Śruba M8 x 25
10	Nakrętka M6	110	Obudowa lasera
11	Osłona bezpieczeństwa	110-A	Osłona gniazda baterii
12	Śruba M4 x 8	110-B	Bateria
13	Śruba mocująca	110-C	Laser
14	Pierścień oporowy	110-D	Sruba 4 x 6

15	Noż	110-E	Gniazd lasera
16	Pierścień oporowy	111	Sruba M8 x 30
17	Wkręt M4 x 10	112	Prowadnica ślizgowa
18	Osłona łożyska	113	Tuleja prowadnicy
19	Łożysko kulkowe 6202RS	114	Podkładka płaska
20	Śruba M5 x 16	115	Sprężyna
21	Osłona silnika	116	Pokręto
22	Wrzeciono	117	Śruba M6 x 14
23	Klin	118	Rękojeść pomocnicza
24	Koło zębate	119	Łożysko ślizgowe LM30L
25	Pierścień wałka	120	Odbojnik gumowy
26	Łożysko kulkowe 608RS	121	Podkładka
27	Śruba M4 x 8	122	Osłona łożyska
28	Prowadnica	123	Śruba M4 x 10
29	Osłona gumowa	124	Osłona prowadnic
30	Tabliczka ostrzeżeń	125	Wkręt M4 x 6
31	Dźwignia blokowania głowicy	126	Śruba dźwigni
32	Nakrętka M5	127	Sprężyna dźwigni
33	Płytka blokady osłony	128	Dźwignia
34	Śruba M5 x 12	129	Sworzeń ramienia
35	Sprężyna blokady	130	Podkładka płaska
36	Śruba M5 x 20	131	Nakrętka M12
37	Osłona ostrza	132	Podkładka falista
38	Sprężyna	133	Podkładka płaska
39	Uchwyt blokady	134	Zaślepka
40	Płytka blokująca	135	Wskaźnik skali
41	Łożysko igiełkowe HK0808	136	Sprężyna kołka
42	Łożysko kulkowe 6002RS	137	Klin
43	Pierścień osadczy	138	Zawleczka
44	Pierścień wałka	139	Wkładka
45	Walek	140	Stół obrotowy
46	Klin	141	Wskaźnik
47	Koło pasowe duże	142	Śruba M10 x 30
48	Podkładka płaska	143	Śruba M8 x 45
49	Śruba M6 x 20	144	Podkładka falista
50	Pasek napędowy	145	Płytka
51	Śruba M5 x 20	146	Śruba M6 x 25
52	Osłona paska napędowego	147	Naklejka
53	Śruba M5 x 30	148	Naklejka skali
54	Naklejka	149	Zawleczka
55	Śruba ST3.9 x 10	150	Sworzeń blokady
56	Szczotki elektrografitowe kpl.	151	Śruba M6 x 16
57	Szczotkotrzymacz	152	Pokrywa uchwytu
58	Zaślepka szczotkotrzymacza	153	Rękojeść
59	Obudowa silnika	154	Pręt gwintowany
60	Śruba M5 x 30	155	Śruba M8 x 30
61	Naklejka	156	Nakrętka 10
62	Łożysko kulkowe 6000RS	157	Zawleczka
63	Stojan	158	Sprężyna
64	Śruba ST4.8 x 65	159	Płytka
65	Osłona plastikowa	160	Płytka pręta
66	Wirnik	161	Sprężyna
67	Łożysko kulkowe 6202RS	162	Blokada
68	Gniazdo łożyska	163	Śruba M6 x 45
69	Naklejka	164	Śruba M8 x 30
70	Koło pasowe małe	165	Naklejka
71	Śruba M6 x 20	166	Przedłużenie prowadnicy
72	Osłona plastikowa	167	Naklejka
73	Worek na urobek	168	Przedłużenie prowadnicy
74	Nakrętka M6	169	Śruba M6 x 16
75	Rękojeść	170	Prowadnica
76	Blokada posuwu	171	Śruba M4 x 12
77	Nakrętka regulacji głębokości	172	Pokrętło
78	Śruba M5 x 16	173	Śruba M4 x 16
79	Osłona plastikowa	174	Kształtownik
80	Śruba ST3.9 x 14	175	Podstawa
81	Sprężyna włącznika	176	Pręt przedłużki
82	Włącznik	177	Pręt przedłużki
83	Przycisk włącznika	178	Mocowanie lewe
84	Płytka zasilania	179	Stolik dodatkowy część lewa
85	Śruba ST3.9 x 12	180	Śruba M4 x 14
86	Okablowanie	181	Stopka gumowa
87	Przewód zasilający	182	Pokrętło
88	Rękojeść	183	Nakrętka M10
89	Śruba M5 x 40	184	Mocowanie prawe
90	Śruba M5 x 35	185	Stolik dodatkowy część prawa
91	Rękojeść transportowa	186	Imadło
92	Podkładka płaska	186-A	Pręt
93	Podkładka sprężynująca	186-B	Ramię blokady materiału
94	Śruba ST4.8 x 70	186-C	Pokrętło
95	Śruba ST4.8 x 65	186-D	Śruba M6 x 14
96	Śruba M4 x 20	186-E	Nakrętka
97	Walek osłony tarczy	186-F	Pręt gwintowany
98	Sprężyna	186-G	Podkładka plastikowa
99	Podstawa prowadnic	186-H	Śruba M5 x 10
100	Blokada	187	Klucz

Karta gwarancyjna

na

Pilarka ukosowa

Nr katalogowy: DED7772 nr partii: ......

(zwane dalej Produktem)

Data zakupu Produktu: .....

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ......

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawnita się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Pilarka ukosowa	24 miesięcy, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej
Tkaninowy worek na pył, dwustronnie przedłużany pręt stalowy, zacisk do przytrzymywania przedmiotu obrabianego, piła tarczowa	Bez gwarancji

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.
2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.
4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;
b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;

d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

1. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym: - numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.
2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Zgodnie z art. 13 ust. 1 i ust. 2 rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 92/46/WE (dalej: „RODO”) informujemy

1. Administratorem Twoich danych osobowych podanych w formularzu jest DEDRA-EXIM sp. z o.o. z siedzibą w Pruszkowie, ul. 3 Maja 8, 05-800 Pruszków (dalej: „Administrator”).
2. Twoje dane będą przetwarzane wyłącznie w celu przeprowadzenia procedury gwarancyjnej urządzenia zgodnie art. 6 ust. 1 lit. b ogólnego rozporządzenie o ochronie danych (dalej: „RODO”) Podanie danych jest dobrowolne, ale konieczne do przeprowadzenia procedury gwarancyjnej.
3. Twoje dane będą przetwarzane przez okres rozpatrywania przeprowadzenia procedury gwarancyjnej oraz w celach archiwizacyjnych w razie konieczności obrony przed ewentualnymi roszczeniami wobec Administratora nie dłużej niż do momentu ich przedawnienia.
4. Twoje dane mogą być ujawniane wyłącznie podmiotom przetwarzającym dane na rzecz administratora na podstawie pisemnej umowy powierzenia przetwarzania danych osobowych świadczącym m.in. usługi serwisu technicznego, hostingu lub obsługi strony internetowej, obsługi IT, firmie kurierskiej. Dostawcy

Administratora zobowiązani są do zapewnienia zabezpieczenia danych i spełnienia wymogów obowiązującego prawa związanego z ochroną danych osobowych i nie mogą wykorzystywać powierzonych danych osobowych do innych celów niż te, które są określone w umowie z Administratorem.

1. Twoje dane nie będą przetwarzane w sposób zautomatyzowany w tym również w formie profilowania oraz nie będą przekazywane do państwa trzeciego/organizacji międzynarodowej.
2. Posiadasz prawo dostępu do treści swoich danych oraz prawo ich sprostowania, usunięcia, ograniczenia przetwarzania, prawo do przenoszenia danych, prawo wniesienia sprzeciwu, w dowolnym momencie.
3. We wszelkich sprawach związanych z przetwarzaniem Twoich danych osobowych przez Administratora możesz skontaktować się pod adresem e-mail: [e-mail];
4. Masz prawo wniesienia skargi do wniesienia skargi do organu właściwego do spraw ochrony danych osobowych;

CZ Obsah

7. Pripojenie k sieti
