INSTRUKCJA OBSŁUGI DDM-1900D MSW

ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU

Niniejsza instrukcja obsługi została przetłumaczona dla Twojej wygody za pomocą tłumaczenia maszynowego. Dołożono wszelkich starań, aby zapewnić dokładne tłumaczenie. Należy jednak pamiętać, że żadne tłumaczenie automatyczne nie jest doskonałe i nie ma na celu zastąpienia tłumaczy-ludzi. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych w zakresie zgodności lub egzekwowania. W razie jakichkolwiek pytań co do dokładności informacji zawartych w Instrukcji obsługi prosimy zapoznać się z wersją angielską tej instrukcji, która jest wersją oficjalną.

Dane techniczne

Opis parametrów	Wartość parametru
Nazwa produktu	Otwornica diamentowa
Model	MSW-DDM-1900D	MSW-DDM-2300D	MSW-DDM-O1800P	MSW-DDM-O2100P
Napięcie znamionowe [V~] / częstotliwość [Hz]	230/50
Moc znamionowa [W]	1600	1900	1800	1900
Zakres wiercenia cegły [mm]	132	165	150	200
Zakres wiercenia w betonie [mm]	60	105	90	130
Prędkość bez obciążenia [obr./min]	720-1270 / 1000-1480	850-1200 / 1980 /2170	100-720 / 2860	100-590 / 1290 / 2660
Wymiary [szerokość x głębokość x wysokość; mm]	500x290x400	550x500x120	560x300x300	560x280x100
Waga [kg]	5.75	11.9	11.2	11.3

OSTRZEŻENIE

Aby zapobiec porażeniu prądem elektrycznym lub wybuchowi pożaru, należy ściśle przestrzegać procedur podanych w instrukcji obsługi.

Maszyna jest przeznaczona do użytku wyłącznie przez osoby upoważnione. Prosimy nie pozwalać na obsługę urządzenia osobom trzecim. Nasza firma nie ponosi żadnej odpowiedzialności za jakiekolwiek naruszenie instrukcji obsługi, powodujące obrażenia ciała lub uszkodzenie maszyny.

Konserwacją maszyny mogą zajmować się wyłącznie osoby posiadające certyfikat.

UŻYCIE WIERCENIA MŁOTOWEGO

Wiertarka ta jest przeznaczona do wiercenia rdzeniowego na mokro i na sucho w murze, betonie i podobnych materiałach. Wyposażona jest w 2-biegową przekładnię umożliwiającą mechaniczny wybór 2 zakresów prędkości w celu idealnego wiercenia wiertłami rdzeniowymi o małej i dużej średnicy. Ponadto silnik wyposażony jest w elektroniczną stabilizację prędkości ze sprzężeniem zwrotnym, która utrzymuje stałą prędkość obrotową niezależnie od obciążenia. Funkcja zmiennej prędkości jest kontrolowana za pomocą pokrętła. Urządzenie jest wyposażone w łagodny rozruch, elektroniczne zabezpieczenie przed przeciążeniem i mechaniczne sprzęgło poślizgowe zapewniające bezpieczeństwo. Urządzenie umożliwia wiercenie z udarem i wiercenie standardowe. Wyboru pomiędzy wiercieniem udarowym a standardowym dokonuje się za pomocą przełącznika znajdującego się na górze przekładni.

OBSZAR ZASTOSOWANIA

Maszyna ta jest stosowana do wiercenia otworów w betonie, kamieniu, murze oraz rurach, takich jak chłodnice powietrza, urządzenia elektryczne, rury wodne i gazowe.

Użytkownik ponosi odpowiedzialność za wszelkie szkody powstałe na skutek niewłaściwego użycia urządzenia.

ŚRODKI OSTROŻNOŚCI

◆ Przed przystąpieniem do pracy należy zapoznać się ze wszystkimi środkami ostrożności.
♦ Należy ściśle przestrzegać instrukcji obsługi. Nieprzestrzeganie środków ostrożności i instrukcji może skutkować porażeniem prądem elektrycznym, pożarem i/lub poważnymi obrażeniami.

1. Utrzymuj miejsce pracy w czystości i zapewnij dobre oświetlenie. Nieporządek i nieoświetlone miejsca pracy mogą być przyczyną wypadków.

2. Nie należy pracować elektronarzędziami w otoczeniu zagrożonym wybuchem, gdyż występują w nim łatwopalne ciecze, gazy i pyły. Narzędzia elektryczne wytwarzają iskry, które mogą spowodować zapalenie się pyłu lub oparów.

3. Podczas korzystania z elektronarzędzia należy trzymać dzieci i inne osoby z dala od niego. Jeśli stracisz koncentrację, możesz stracić kontrolę nad urządzeniem.

4. Bądź uważny, zwracaj uwagę na to co robisz i przystępuj do pracy elektronarzędziem z rozwagą. Nie używaj elektronarzędzi, jeżeli jesteś zmęczony lub znajdujes się pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi przy używaniu elektronarzędzia może spowodować poważne obrażenia.

5. Należy zawsze nosić środki ochrony osobistej i okulary ochronne. Noszenie osobistego sprzętu ochronnego, takiego jak maska przeciwpyłowa, buty antypoślizgowe, kask ochronny lub ochronniki słuchu, zmniejsza ryzyko obrażeń.

6. Unikaj przypadkowego uruchomienia. Przed podłączeniem elektronarzędzia do źródła zasilania należy upewnić się, że jest ono wyłączone. Trzymanie palca na przełączniku podczas przenoszenia narzędzia elektrycznego lub podłączanie włączonego urządzenia do zasilania może być przyczyną wypadków.

7. Przed włączeniem elektronarzędzia należy usunąć wszelkie narzędzia regulacyjne i klucze. Narzędzie lub klucz umieszczone na urządzeniu obrotowym może spowodować obrażenia.

8. Unikaj nieprawidłowej postawy ciała. Zadbaj o bezpieczną pozycję stojącą i utrzymuj równowagę przez cały czas. Nie pracuj na drabinie. Dzięki temu można lepiej kontrolować elektronarzędzie w nieoczekiwanych sytuacjach.

9. Noś odpowiednią odzież. Nie należy nosić szerokich ubrań ani biżuterii. Trzymaj włosy, odzież i rękawice z dala od ruchomych części. Szerokie ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.

10. Nie przeciążaj urządzenia. Do swojej pracy używaj odpowiedniego elektronarzędzia. Stosując odpowiednie elektronarzędzia możesz pracować lepiej i bezpieczniej w podanym zakresie wydajności.

11. Nie używaj elektronarzędzia, którego włącznik jest uszkodzony. Narzędzie elektryczne, którego nie można włączać i wyłączać, jest niebezpieczne i należy je poddać naprawie.

12. Przed przystąpieniem do ustawień urządzenia, wymianą akcesoriów lub odłożeniem urządzenia należy odłączyć wtyczkę od gniazdka. Ten środek bezpieczeństwa zapobiega przypadkowemu uruchomieniu narzędzia elektrycznego.

13. Nieużywane narzędzia elektryczne należy przechowywać w miejscu niedostępnym dla dzieci. Nie zezwalaj na korzystanie z urządzenia osobom, które nie są z nim zaznajomione lub nie przeczytały niniejszej instrukcji. Narzędzia elektryczne są niebezpieczne, jeśli obsługują je osoby niedoświadczone.

14. Napięcie: należy pamiętać, że napięcie zasilania nie powinno przekraczać +5% napięcia znamionowego. Wyższe napięcia mogą jednak spowodować nieodwracalne szkody. Należy pamiętać, że podczas zasilania maszyny za pomocą generatora nie występują wyższe skoki napięcia.

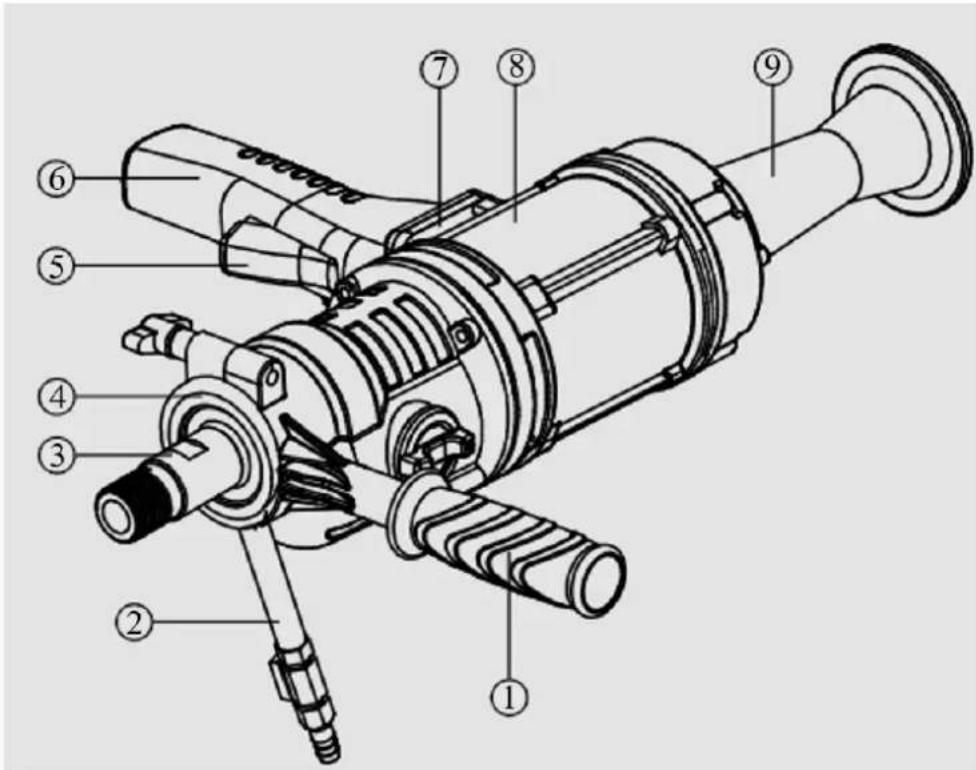

STRUKTURA PRODUKTU

1. Uchwyt przesuwny

2. Zawór spłukujący wodę

3. Wrzeciono silnika

4. Zespół pierścienia wodnego (zewnętrzny)

5. Wyłącznik zasilania

6. Uchwyt główny

7. Miękki start przeciążenia

8. Montaż silnika

9. Podpórka pod ramię z tworzywa sztucznego

INSTRUKCJA UŻYCIA:

Podczas obsługi maszyny należy stosować środki ochrony słuchu.

♦ Należy używać uchwytów pomocniczych dołączonych do urządzenia.

Podczas obsługi maszyny trzymaj ją za uchwyt.

ZALETY ZANURZENIA W OLEJU

Wiertarka diamentowa zanurzona w oleju to rodzaj wiertarki przeznaczony do wiercenia w betonie zbrojonym, cegle, kamieniu, ceramice i materiałach ogniotrwałych. Nadaje się do montażu urządzeń, instalacji wodnych i elektrycznych, tuneli i innych konstrukcji instalacyjnych. Olej przekładniowy do wiertnic diamentowych zanurzonych w oleju ma bardzo dobre ciśnienie, gdy temperatura powierzchni ciernej zazębienia jest wystarczająco wysoka.

Straty wynikające z tarcia znacznie wydłużają żywotność przekładni. Wysoka nośność oleju przekładniowego sprzyja ochronie powierzchni zębów. Wysoka temperatura gwarantuje niezawodne smarowanie przekładni. Parametry lepkości i temperatury są dobre w zależności od temperatury pracy, zapewniają odpowiednią płynność w niskiej temperaturze, zapewniają dopływ ciekłego oleju do powierzchni zęba i zapobiegają stratom spowodowanym tariem łożyska, zapobiegając urazom. W wysokiej temperaturze lepkość nie spada zbytnio, może powstać olej smarowy o odpowiedniej gęstości.

Uwaga: Nasza firma nie bierze na siebie żadnej odpowiedzialności za wypadek, który może wyniknąć z powodu niestabilności maszyny, braku zamontowanych na stałe zabezpieczeń lub nienależytego ich zamontowania.

BEZPIECZNA OBSŁUGA

1. Przed rozpoczęciem użytkowania należy uważnie przeczytać instrukcję. Urządzenie to mogą obsługiwać wyłącznie osoby przeszkolone.
2. Przed rozpoczęciem pracy należy sprawdzić napięcie. Napięcie zasilania nie powinno przekraczać ±5% napięcia znamionowego. Wyższe napięcia mogą jednak powodować uszkodzenia, takie jak spalenie silnika i upływ prądu.
3. Noś kask, rękawice izolacyjne i odzież roboczą. Nie należy nosić szerokich ubrań ani biżuterii, należy również chronić włosy przed skręceniem.
4. Maszyna jest przeznaczona do wiertel na mokro, nie należy używać innych wiertel i nie zwiększać obciążenia silnika.
5. Należy uważać, aby woda nie dostała się do silnika. Nie należy blokować wentylacji, ponieważ może to spowodować spalenie silnika.
6. Przed rozpoczęciem pracy należy sprawdzić miejsce pracy, wyeliminować zagrożenia, takie jak linie wysokiego napięcia, rurociągi gazowe, wodociągowe, urządzenia telekomunikacyjne itp.
7. Należy zwrócić uwagę na bezpieczeństwo dolnej warstwy, jeżeli maszyna będzie wiercić otwory w podłodze. Podczas wiercenia w słupie belki należy sprawdzić konstrukcję budynku.
8. Nie należy pracować elektronarzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły. Narzędzia elektryczne wytwarzają iskry, które mogą spowodować zapalenie się pyłu lub oparów.
9. Należy upewnić się, że wiertarka rozpoczyna pracę bez obciążenia. Uruchamianie z obciążeniem jest zabronione, ponieważ może spowodować uszkodzenie maszyny i użytkowników. Zabezpiecz maszynę na wypadek jej upadku podczas pracy na wysokości.
10. Należy użyć wysokiej jakości kabla trzyżyłowego i upewnić się, że kabel jest podłączony do uziemienia. Konieczne jest zastosowanie wyłącznika różnicowopрядowego.

DZIAŁANIE

1. Montaż śruby rozporowej: Wywierć otwór za pomocą wiertarki udarowej w ustawionym położeniu, wkręć śrubę rozporową, upewnij się, że jest dobrze dokręcona, zamocuj na niej wiertarkę diamentową i wyreguluj cztery śruby regulacyjne, aby wiertarka się nie kołysała.
2. Mocowanie pręta podporowego: określ miejsce wiercenia, pręt podporowy, dostosuj długość pręta popychającego i wyreguluj śruby mocujące tak, aby podbudowa wiertnicy miała pełny kontakt z powierzchnią, a wiertło i powierzchnia wiertła były ustawione pionowo, bez wahania.
3. Zamontuj wiertło, podłącz zasilanie i dopływ wody, ustaw narzędzia regulacyjne, włącz wiertarkę, gdy nie jest obciążona, sprawdź wiertło i dźwięk. Jeśli wszystko jest w porządku, otwórz zawór wody. Urządzenie może zacząć wiercić, gdy z wiertła wypłynie woda.
4. Na początku, gdy wiertło będzie wiercić w ścianie, rób to powoli, a następnie zwiększ prędkość do normalnej. Zwolnij, gdy wiertarka natrafi na stal.
5. W wiertarce stosowane są zabezpieczenia mechaniczne i elektroniczne. Jeśli podczas wiercenia silnik pracuje, a wiertło się nie porusza, oznacza to, że wiertło wymaga naostrzenia lub prędkość posuwu jest zbyt duża. Wyjmij wiertło i posuw ponownie. Jeżeli silnik zatrzyma się w trakcie wiercenia, należy powrócić do maszyny i zmniejszyć prędkość posuwu.
6. Po pewnym czasie użytkowania zużycie płytki ciernej może spowodować poślizg. Wyjmij sprzęgło ze skrzyni biegów i wymień tarcze cierne na takie o jednakowym rozmiarze, dokręć śruby. Następnie umieść przekładnię z powrotem w skrzyni biegów (Tę czynność powinna wykonać osoba przeszkolona).

Aby zwiększyć wydajność, niektóre maszyny są wyposażone w dwubiegową skrzynię biegów, a inne w trzybiegową.

„H” / „1” – duża prędkość.

„L” / „2” – niska prędkość.

„H” / „1” – duża prędkość.

„M” / „2” – prędkość średnia.

„L” / „3” – niska prędkość.

Prędkość H służy do wiercenia w miękkim materiale przy użyciu małego wiertła, prędkość M służy do wiercenia w twardym materiale przy użyciu średniego wiertła, a prędkość L służy do wiercenia w twardym materiale przy użyciu dużego wiertła.

Zmień bieg, gdy maszyna się zatrzyma lub zamierza się zatrzymać.

Zmiana miejsca. Jeżeli wrzeciono nie obraca się lub słychać hałas po uruchomieniu, może to oznaczać, że przekładnia nie zmienia położenia. Natychmiast wyłącz maszynę, a następnie przesuń bieg na właściwe miejsce i jednocześnie obracaj wrzecionem tam i z powrotem, aż przesunięcie zostanie wykonane.

Nie zmieniaj biegów, gdy maszyna pracuje na pełnych obrotach, może to doprowadzić do przeciążenia lub zablokowania.

L M H

L – niska prędkość

M – średnia prędkość

H – duża prędkość

Błąd	Przyczyna	Rozwiązanie
Silnik nie działa	Wyłącz zasilanie lub poluzuj wtyczkę	Włącz zasilanie, podłącz
	Szczotka węglowa zacina się i odłącza się od rozdzielacza	Ponowna instalacja szczotki węglowej
	Resetowanie PRCD nie powiodło się	Naciśnij przycisk resetowania lub ponownie uruchom silnik
	PRCD ulegają uszkodzeniu	Chang PRCD
Powolne wiercenie	Zużyte wiertło	Zmień wiertło
	Prędkość podawania jest zbyt niska	Przyspiesz prędkość podawania
	Wiertło zostało przyklejone wiórami	Wyczyść wiertło, zwiększ ciśnienie wody
	Prędkość obrotowa jest zbyt wysoka	Zmień na niską prędkość
	Cięcie stali i poślizg	Zmniejsz prędkość podawania, po przecięciu stali zwiększ ją
	Za dużo żetonów w dołku	Wyczyść dno otworu i zwiększ ciśnienie wody
	Mniejsze zużycie wody lub wyciek wody	Sprawdź zawór kulowy i przepływ wody
	Wiertło pokrywa się szkliwem	Naostrz wiertło szlifierką
Wiertło zacięło się	Rura i wiertło lub wiertło i ścianka otworu zostały zablokowane wiórami. Stoisko nie jest zabezpieczone, zmień lokalizację	Wyłącz maszynę, obracaj wiertło w prawo i lewo za pomocą klucza lub wyciągnij wiertło i rozbij próbkę rdzenia
	Prędkość obrotowa jest zbyt wysoka	Ponowna naprawa stojaka
	Cięcie stali i poślizg Zwezić lukę
Wiertło podcinające	Wrzeciono nie jest proste	Naprawa lub wymiana wrzeciona
	Wiertło nie jest proste	Wymień wiertło
	Wiórów nie da się wypłukać z otworu	Zwiększ ciśnienie wody, wyjmij wiertło, wyczyść otwór
Uszczelka wodna przecieka	Uszczelka jest zużyta Zmień uszczelkę

KONSERWACJA

Ostrzeżenie: Zawsze, przed rozpoczęciem prac konserwacyjnych lub napraw, należy odłączyć urządzenie od zasilania.

Czyść maszynę suchą lub wilgotną ściereczką, nie używaj strumienia wody. Upewnij się, że woda nie dostanie się do silnika i skrzynki rozdzielczej. Utrzymuj otwory wentylacyjne w czystości, nie zapomnij wyczyścić gwintu wiertła rdzeniowego i go nasmarować, sprawdź wszystkie śruby i je dokręć.

Naprawę narzędzia należy powierzać wyłącznie wykwalifikowanemu personelowi i wyłącznie przy użyciu oryginalnych części zamiennych. W przeciwnym razie może dojść do uszkodzenia ciała lub uszkodzenia maszyny.

SZCZOTKA WĘGLOWA

Po około 300 godzinach użytkowania urządzenia należy sprawdzić szczotki węglowe pod kątem zużycia i w razie potrzeby wymienić je. Podobnie jak wszelkie inne prace przy silniku, prace te musi wykonywać specjalista elektryk.

BEZPEČNOSTNÉ OPATRENIA

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
