INSTRUKCJA OBSŁUGI 67450 Lund

PL GRILL ELEKTRYCZNY

EN CONTACT GRILL

DE KONTAKTGRILL

RU КОНТАКТНЫЙ ГРИЛЬ

UA КОНТАКТНИЙ ГРИЛЬ

LT ELEKTRINIS GRILIS

LV ELEKTRISKAIS GRILS

CZ KONTAKTNÍ GRIL

SK KONTAKTNÝ GRIL

HU ELEKTROMOS GRILLSÜTÖ

RO GRATAR ELECTRIC

ES PARRILLA DE CONTACTO

FR GRIL DE CONTACT

IT GRIGLIA ELETTRICA

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

1. płyta grzewcza
2. podstawa
3. panel sterujący
4. zatrzask płyty grzewczej
5. tacka ociekowa
6. blokada otwarcia
7. włącznik

EN

Przeczytać instrukcję

Bezpieczny kontakt z żywnością

Uwaga! Gorąca powierzchnia.

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Grill elektryczny jest urządzeniem przeznaczonym do podgrzewania, opiekania i przygotowywania potraw wymagających obróbki termicznej. Dzięki płynnej regulacji temperatury w szerokim zakresie można dopasować parametry pracy urządzenia do swoich potrzeb. Urządzenie nie jest przeznaczone do zastosowań komercyjnych. Prawidłowa, niezawodna i bezpieczna praca urządzenia jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do użytkowania urządzenia należy przeczytać całą instrukcję i zachować ją.

Za wszelkie szkody i obrażenia powstałe w wyniku używania urządzenia niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie urządzenia niezgodnie z przeznaczeniem, powoduje także utratę praw użytkownika do gwarancji, a także z tytułu rękojmi.

WYPOSAŻENIE

Urządzenie jest dostarczane w stanie kompletnym i nie wymaga montażu. Przed rozpoczęciem użytkowania urządzenia należy jednak usunąć wszystkie elementy opakowania i zabezpieczeń na czas transportu. Wymagane są także czynności przygotowawcze opisane w dalszej części instrukcji.

OGÓLNE ZALECENIA UŻYTKOWANIA

Urządzenie zostało zaprojektowany do użytku domowego i zabronione jest wykorzystanie go w zastosowaniach komercyjnych np. zakładach gastronomicznych. Urządzenie jest zaprojektowane tylko do użytku wewnątrz pomieszczeń. Nie należy wystawiać urządzenia na działanie deszczu lub innych opadów atmosferycznych. Urządzenie służy tylko do obróbki termicznej potraw, umieszczonych bezpośrednio na płycie grzewczej. Zabronione jest wykorzystanie urządzenia w innym charakterze, na przykład jako podgrzewacza do produktów znajdujących się w naczyniu. Zabronione jest samodzielne naprawianie, demontaż lub modyfikacja urządzenia. Wszelkie naprawy urządzenia muszą być przeprowadzone przez autoryzowany punkt naprawy. Podczas pracy należy cały czas mieć urządzenie pod nadzorem. OSTRZEŻENIE! Urządzenie podczas pracy nagrzewa się do wysokiej temperatury, nie należy dotykać płyty grzewczej oraz ścianek urządzenia podczas jego pracy, grozi to poważnym poparzeniem. Urządzenie nie jest przeznaczone do użytkowania przez dzieci w wieku do co najmniej 8 lat oraz osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu. Chyba, że będzie nad nimi sprawowany nadzór lub zostanie przeprowadzony instruktaż odnośnie użytkowania urządzenia w bezpieczny sposób tak, aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się urządzeniem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji urządzenia.

Zalecenia dotyczące transportu i instalacji urządzenia

Urządzenie może być postawione tylko na twardym, płaskim, równym i niepalnym podłożu. Podłoże powinno wytrzymywać ciężar samego urządzenia oraz żywności na nim umieszczonej. Należy zapewnić odstęp co najmniej 10 cm dookoła bocznych ścianek urządzenia, nad urządzeniem nie umieszczać materiałów nie odpornych na działanie wysokiej temperatury. Pozwoli to na właściwą wentylację urządzenia. Nie ustawiać w pobliżu krawędzi np. stołu. Urządzenia nie ustawiać w pobliżu łatwopalnych materiałów, np. firan lub zasłon. Nad urządzeniem nie należy umieszczać żadnych urządzeń elektrycznych. Podczas pracy uwalniana jest para wodna, która może spowodować zwarcie instalacji elektrycznej oraz być

PL

przyczyną porażenia elektrycznego. Zabronione jest wiercenie w produkcie jakichkolwiek otworów, a także jakakolwiek inna modyfikacja urządzenia nieopisana w instrukcji. Urządzenie przenosić tylko ostudzone, chwytając za obudowę. Nie przemieszczać urządzenia ciągnąc za kabel zasilający. Temperatura w miejscu instalacji i użytkowania urządzenia musi się zawierać w przedziale +10 °C ÷ +38 °C, a wilgotność względna musi być poniżej 90% bez kondensacji pary wodnej.

Zalecenia dotyczące podłączania urządzenia do zasilania

Przed podłączeniem urządzenia do zasilania należy się upewnić, że napięcie, częstotliwość i wydajność sieci zasilającej odpowiadają wartościom widocznym na tabliczce znamionowej urządzenia. Wtyczka musi pasować do gniazdka. Zabronione jest jakiekolwiek przerabianie wtyczki. Urządzenie musi być podłączone bezpośrednio do pojedynczego gniazdka sieci zasilającej. Zabronione jest korzystanie z przedłużaczy, rozgałęźników i gniazd podwójnych. Obwód sieci zasilającej musi być wyposażony w przewód ochronny oraz zabezpieczenie 16 A. Unikać kontaktu kabla zasilającego z ostrymi krawędziami oraz gorącymi przedmiotami i powierzchniami. Podczas pracy urządzenia kabel zasilający musi być zawsze w pełni rozwinięty, a jego położenie należy ustalić tak, aby nie stanowił przeszkody w trakcie obsługi urządzenia. Ułożenie kabla zasilającego nie może powodować ryzyka potknięcia. Gniazdko zasilające powinno znajdować się w takim miejscu, aby zawsze była możliwość szybkiego odłączenia wtyczki kabla zasilającego urządzenie. Podczas odłączania wtyczki kabla zasilającego zawsze należy ciągnąć za obudowę wtyczki, nigdy za kabel. Jeżeli kabel zasilający lub wtyczka ulegną uszkodzeniu, należy je natychmiast odłączyć od sieci zasilającej i skontaktować się z autoryzowanym serwisem producenta celem wymiany. Nie używać urządzenia z uszkodzonym kablem zasilającym lub wtyczką. Kabel zasilający lub wtyczka nie mogą zostać naprawione, w przypadku uszkodzenia tych elementów należy je wymienić na nowe pozbawione wad. Wymiany kabla zasilającego razem z wtyczką należy dokonać w autoryzowanym serwisie producenta.

Zalecania dotyczące użytkowania urządzenia

OSTRZEŻENIE! Powierzchnia płyty grzewczej może być gorąca po użyciu. Nie należy jej dotykać gdyż grozi to poważnymi poparzeniami. Odczekać do ostygnięcia płyty grzewczej. W przypadku przygotowywania potraw, które w jego trakcie mogą rozrzucać gorące fragmenty żywności należy stosować środki ochrony osobistej zabezpieczające przed poparzeniem. Upewnić się, że podłoga w pobliżu urządzenia nie jest śliska. Pozwoli to uniknąć poślizgnięcia, które może spowodować groźne urazy. Podczas przygotowywania potraw należy cały czas je obserwować i zapobiegać przypaleniom. Żywność pozostawiona bez nadzoru może ulec spaleniu, które może być przyczyną pożaru oraz grożnych oparzeń. W trakcie przygotowywania potraw powierzchni płyty należy dotykać tylko za pomocą narzędzi wykonanych z drewna lub tworzyw sztucznych. Narzędzia powinny wytrzymywać temperaturę wytwarzaną przez płytę grzewczą. Zabronione jest zdejmowanie i nakładanie potraw za pomocą ręki. Jeżeli w trakcie lub po przygotowaniu potrawy pozostaną na płycie grzewczej resztki żywności należy je usunąć przed przygotowaniem kolejnej potrawy. Resztki żywności mogą ulec spaleniu, powodując powstanie dymu, nieprzyjemnego zapachu, a także wpłynąć

PL

na smak przygotowywanej potrawy. Mogą być także przyczyna pożaru. Do usuwania należy używać narzędzi wykonanych z drewna lub tworzyw sztucznych wytrzymujących temperaturę wytwarzaną przez płytę grzewczą. Nie stosować narzędzi ostrych oraz wykonanych z metalu. Takie narzędzia mogą uszkodzić powierzchnię płyty grzewczej. Jeżeli przygotowanie potrawy wymaga użycia tłuszczu należy go rozprowadzać na powierzchni płyty grzewczej za pomocą miękkiego pędzla. Urządzenie nie służy do przygotowywania potraw przez smażenie w głębokim tłuszczu.

OBSŁUGA URZĄDZENIA

Instalacja, uruchomienie i obsługa urządzenia

Urządzenie należy rozpakować, całkowicie usuwając wszystkie elementy opakowania. Zaleca się zachować opakowanie, może być pomocne przy późniejszym transporcie i magazynowaniu urządzenia.

Urządzenie przygotować zgodnie ze wskazówkami z punktu „Konserwacja urządzenia”.

Urządzenie posiada blokadę pokrywy. Jeżeli przy zamkniętej pokrywie blokada zostanie przesunięta do pozycji LOCK (II), oznacza to zablokowanie pokrywy w pozycji zamkniętej. Przestawienie blokady w pozycję OPEN (II) umożliwia jej swobodne otwieranie i zamykanie.

Jeżeli przy otwartej pokrywie blokada zostanie przestawiona w pozycję LOW lub HIGH (III) oznacza to, że nie będzie ona zamknięta całkowicie, a górna płyta grzewcza pozostanie w pewnej odległości od dolnej. Niższej w przypadku ustawienia LOW i wyższej w przypadku ustawienia HIGH.

Po wciśnięciu i przytrzymaniu przycisku blokady otwarcia pokrywy (IV), możliwe jest otwarcie pokrywy o kąt 180 st. co pozwala na dwukrotne powiększenie powierzchni płyty grzewczej (V). Uchwyt pokrywy pełni wtedy funkcję jej podstawy.

Grill posiada wysuwaną tackę ociekową, która pozwala na tymczasowe gromadzenie np. tłuszczu wytapianego z potraw podczas ogrzewania. Tackę wsuwa się w specjalnie do tego miejsce w podstawie urządzenia (VI). Płyta grzewcza posiada przerwę w brzegu (VII), która pozwala na przepływ tłuszczu z płyty do tacki. W przypadku pełnego otwarcia pokrywy należy zadbać o to, aby tacka ociekowa znalazła się pod przerwami obu płyt grzewczych.

OSTRZEŻENIE! Należy zachować szczególną ostrożność podczas otwierania nagrzanej pokrywy. Należy stosować rękawice chroniące przed oddziaływaniem wysokiej temperatury.

Po podłączeniu wtyczki kabla zasilającego do gniazdka zostaną podświetlone na krótką chwilę wszystkie kontrolki panelu sterującego, następnie zgaśnie podświetlenie, oprócz podświetlenia włącznika i kontrolki zasilania oznaczonej POWER, które będą pulsować. Oznacza to zasilanie urządzenia.

Panel sterujący jest dotykowy, wystarczy lekkie dotknięcie przycisku, aby uruchomić lub wyłączyć funkcję za którą jest odpowiedzialny wybrany przycisk.

Kolejne naciśnięcie włącznika spowoduje jego stałe podświetlenie. Zostaną też podświetlone kontrolki temperatury (TEMP) oraz kontrolki oznaczone symbolami potraw: stek, kurczak, ryba, kanapka, hamburger. Urządzenie jest gotowe do wprowadzenia parametrów pracy.

Można skorzystać z programów lub ustawić parametry ręcznie.

W przypadku korzystania z programów należy wcisnąć przycisk z wybranym rodzajem potrawy, a następnie nacisnąć przycisk OK lub odczekać kilka sekund na samoczynne uruchomienie pracy w danym trybie. Zostanie podświetłony tylko przycisk wybranego programu pracy oraz zostanie wyświetlona temperatura przypisana do danego trybu pracy. Zamknąć pokrywę grilla, grill rozpoczęnie nagrzewanie, które może potrwać do 8 minut w zależności od ustawionej temperatury i temperatury otoczenia.

Kontrolka POWER będzie pulsowała czerwonym światłem. Po zakończeniu nagrzewania kontrolka POWER zacznie świecić światłem ciągłym, światłem zielonym zacznie świecić kontrolka gotowości oznaczona READY. Pojawi się także czas na wyświetlaczu. Należy otworzyć pokrywę urządzenia i ostrożnie umieścić na niej produkty spożywcze. Zamknąć pokrywę i za pomocą przycisków oznaczonych „+” oraz „-” wybrać stopień wysmażenia potrawy: RARE – słabo wysmażone, MEDIUM – średnio wysmażone, WELL DONE – dobrze wysmażone. Nacisnąć przycisk OK, grill rozpocznie przygotowywanie potrawy wg ustalonych parametrów.

Timer rozpocznie odliczanie czasu. Po zakończeniu przygotowywania potrawy urządzenie wyemituje trzykrotnie sygnał dźwiękowy, zaprzestanie nagrzewania i przełączy się w tryb oczekiwania. Kontrolka POWER zacznie pulsować czerwonym światłem, a pozostałe kontrolki zgasną. Otworzyć pokrywę i ostrożnie zabrać produkty spożywcze z płyty grzewczej.

Tabela pokazuje parametry każdego z programów.

PL

Typ potrawy Temperatura	Czas (minuty:sekundy)
	RARE MEDIUM	WELL DONE
Stek 230 °C 2:30 3:30 5:00
Kurczak 220 °C 3:20 5:00 7:00
Ryba 200 °C - 4:30 6:00
Kanapka 210 °C 2:30 3:30 4:30
Hamburger 220 °C 3:00 4:00 5:00

W przypadku ustawień ręcznych, należy za pomocą przycisków oznaczonych „+” oraz „-” ustawić temperaturę pracy, a następnie nacisnąć przycisk OK lub odczekać kilka sekund do samoczynnego rozpoczęcia nagrzewania. Zamknąć pokrywę grilla, grill rozpocznie nagrzewanie, które może potrwać do 8 minut w zależności od ustawionej temperatury i temperatury otoczenia. Jeżeli zajdzie potrzeba zmiany temperatury należy nacisnąć przycisk oznaczony TEMP i dokonać zamiany za pomocą przycisków „+” oraz „-”.

Kontrolka POWER będzie pulsowała czerwonym światłem. Po zakończeniu nagrzewania kontrolka POWER zacznie świecić światłem ciągłym, światłem zielonym zacznie świecić kontrolka gotowości oznaczona READY. Należy otworzyć pokrywę urządzenia i ostrożnie umieścić na niej produkty spożywcze. Zamknąć pokrywę i nacisnąć przycisk TIMER, a następnie za pomocą przycisków „+” oraz „-” ustawić czas pracy w minutach i sekundach. Po ustawieniu czasu nacisnąć przycisk OK w celu rozpoczęcia smażenia potrawy. Timer rozpocznie odliczanie czasu. W celu zmiany czasu należy ponownie nacisnąć przycisk TIMER i za pomocą przycisków „+” oraz „-” dokonać korekty czasu. Po zakończeniu przygotowywania potrawy urządzenie wyemituje trzykrotnie sygnał dźwiękowy, zaprzestanie nagrzewania i przełączy się w tryb oczekiwania. Kontrolka POWER zacznie pulsować czerwonym światłem, a pozostałe kontrolki zgasną. Otworzyć pokrywę i ostrożnie zabrać produkty spożywcze z płyty grzewczej.

Urządzenie uruchamia się za pomocą pokrętła regulacji temperatury. Obrót pokrętła do oporu w kierunku oznaczającym minimalną temperaturę „Min” i ustawienie go w pozycji oznaczonej „0” oznacza wyłączenie nagrzewania płyty grzewczej.

Po podłączeniu produktu do zasilania, zaświeci się kontrolka oznaczona „Power”, będzie to oznaczało że urządzenie jest poprawnie zasilane. Obrót pokrętła regulacji temperatury w kierunku oznaczającym maksymalną temperaturę „Max”. Spowoduje rozpoczęcie nagrzewnia płyty grzewczej, co zostanie zasygnalizowane zaświeczeniem się kontrolki „Ready”. Po osiągnięciu przez płytę ustawionej temperatury kontrolka „Ready” zgaśnie.

Urządzenie posiada wbudowany termostat, który pozwala samoczynnie utrzymywać ustawioną temperaturę. Każdorazowe rozpoczęcie nagrzewania płyty jest sygnalizowane zaświecieniem się kontrolki „Ready”.

Częstotliwość włączania się grzałki warunkuje nastawiona temperatura oraz temperatura otoczenia. Im wyższa nastawiona temperatura oraz niższa temperatura otoczenia, tym częściej grzałka będzie włączana.

Płyta grzewcza nagrzewa się do wysokiej temperatury, zetknięcie się jej z nieosłoniętym ciałem może doprowadzić do poważnych oparzeń. Podczas przygotowywania żywności należy zachować ostrożność, nie dotykać płyty grzewczej, a przygotowywaną żywność kontrolować za pomocą odpowiednich narzędzi np. szczypiec lub łopatek wykonanych z tworzyw sztucznych lub drewna.

Przy doborze narzędzi należy wziąć pod uwagę, żeby wytrzymywały temperaturę osiąganą przez płytę grzewczą. Nie należy używać narzędzi metalowych oraz narzędzi z ostrymi krawędziami. Takie narzędzia mogą uszkodzić powierzchnię płyty grzewczej.

Urządzenie posiada dwa rodzaje zabezpieczeń. Jeżeli użytkownik nie naciśnie żadnego przycisku to urządzenie samoczynnie wyłączy się po upływie 60 minut od ostatniego wciśnięcia przycisku. Wyłączenie zostanie zasygnalizowane podświetleniem wszystkich przycisków i kontrolek oraz trzykrotnym sygnałem dźwiękowym.

Urządzenie zostanie także wyłączone samoczynnie jeżeli wykryje nieprawidłowości pochodzące z czujników temperatury. W takim wypadku wszystkie przyciski zostaną podświetlone i zostanie wyemitowany ciągły sygnał dźwiękowy.

Konserwacja urządzenia

UWAGA! Wszystkie czynności konserwacyjne należy przeprowadzać przy wyłączonym zasilaniu urządzenia. W tym celu należy wyjąć wtyczkę kabla zasilającego z gniazdka sieciowego.

Urządzenie służy do przygotowywania żywności umieszczonej bezpośrednio na płycie grzewczej, wobec czego należy zadbać o zachowanie właściwej higieny, aby przygotowywanie żywności było bezpieczne.

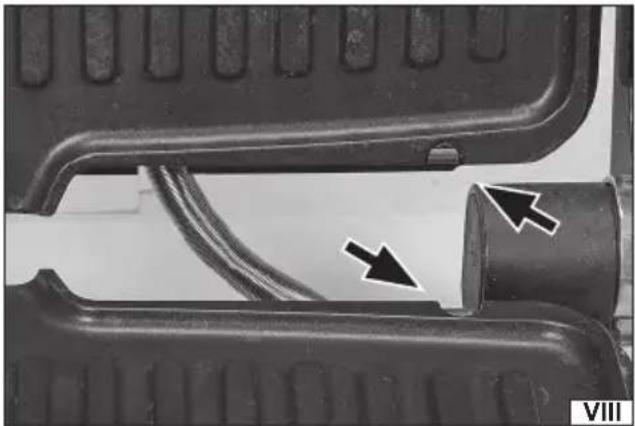

Obie płyty grzewcze można zdemontować z podstawy i pokrywy. Naciśnięcie przycisku zatrzasku płyty grzewczej pozwala ją zdemontować z podstawy. Obie płyty grzewcze można bezpiecznie myć w zmywarce mechanicznej. Płyty grzewcze należy montować do urządzenia całkowicie wysuszone. Tylna krawędź płyty posiada wcięcia, które powinny zostać wsunięte w zaczepy w obudowie i pokrywie (VIII). Następnie należy docisnąć przednią krawędź, aby zadziałał zatrzask. Poprawnie zamontowanej płyty grzewczej nie da się usunąć inaczej niż przez zwolnienie zatrzasku.

Płyta grzewcza może być zabezpieczona za pomocą środka konserwującego na czas transportu i magazynowania. Przed pierwszym użyciem, po oczyszczeniu należy płytę grzewczą nagrzać do maksymalnej temperatury i pozwolić na odparowanie wszystkich pozostałości środka konserwującego. Odparowujący środek konserwujący może spowodować powstawanie dymu, jest to normalne zjawisko. W związku z tym odparowywanie należy przeprowadzić w miejscu z wydajną wentylacją. Nie należy wdychać

PL

oparów środka konserwującego.

Po zakończeniu odparowywania, przestaje lecieć dym, należy odlączyć urządzenie od zasilania, poczekać do całkowitego ostudzenia płyty grzewczej i ponownie oczyścić płytę za pomocą środka myjącego. Dopiero wtedy można użyć płyty grzewczej do przygotowywania żywności.

Płyte grzewczą oraz pozostałe części urządzenia należy czyścić za pomocą szmatki nasączonej wodnym roztworem łagodnego środka do mycia naczyń. Pozostałości roztworu usunąć za pomocą szmatki nasączonej wodą. Po wyczyszczeniu urządzenie wytrzeć do sucha. Płyte należy czyścić po każdym użyciu, uprzednio odczekując do jej całkowitego ostygnięcia. Należy wyczyścić wszystkie reszki żywności, które pozostały na płycie, zapobiegnie to ich przypalaniu przy ponownym użyciu, a także zapobiegnie obniżeniu wydajności urządzenia.

Nie stosować do czyszczenia rozpuszczalników, środków żrących, alkoholu benzyny lub środków ściernych.

Otwory wentylacyjne oczyścić za pomocą odkurzacza.

Uwaga! Nigdy nie zanurzać urządzenia w wodzie lub jakimkolwiek innym płynie.

Tackę ociekową do czyszczenia należy usunąć z urządzenia i wyczyścić je za pomocą płynu do mycia naczyń pod strumieniem bieżącej wody lub w zmywarce mechanicznej.

Magazynowanie urządzenia

Jeżeli urządzenie nie będzie używane przez dłuższy czas należy odłączyć je od zasilania.

Urządzenie podczas magazynowania przechowywać w pomieszczeniach, chronić przed dostępem kurzu, brudu i wilgoci. Zaleca się magazynowanie urządzenia w fabrycznym opakowaniu.

Magazynować urządzenie w położeniu roboczym. Nie układać produktów warstwami. Nie stawiać niczego na produkcie w trakcie magazynowania.

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy 67450
Napięcie znamionowe [V~] 220 - 240
Częstotliwość znamionowa [Hz] 50 / 60
Moc znamionowa [W] 2000
Klasa izolacji I
Rozmiar płyty grzewczej [mm] 290 × 230
Masa netto [kg]	2,9
