INSTRUKCJA OBSŁUGI 67451 Lund

3. regulacja temperatury

4. kontrolki stanu pracy

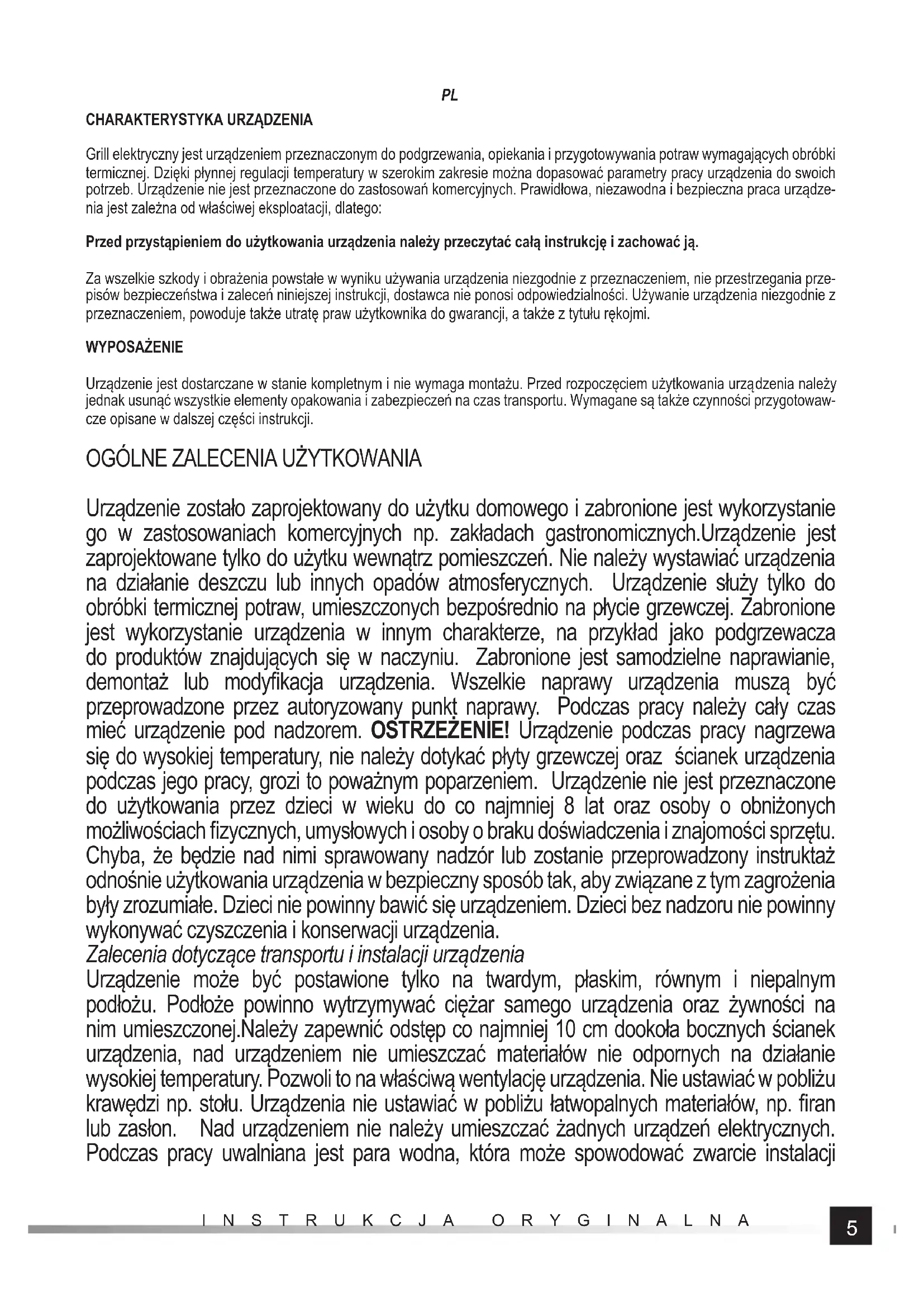

Grill elektryczny jest urządzeniem przeznaczonym do podgrzewania, opiekania i przygotowywania potraw wymagających obróbki termicznej. Dzięki płynnej regulacji temperatury w szerokim zakresie można dopasować parametry pracy urządzenia do swoich potrzeb. Urządzenie nie jest przeznaczone do zastosowań komercyjnych. Prawidłowa, niezawodna i bezpieczna praca urządze- nia jest zależna od właściwej eksploatacji, dlatego: Przed przystąpieniem do użytkowania urządzenia należy przeczytać całą instrukcję i zachować ją. Za wszelkie szkody i obrażenia powstałe w wyniku używania urządzenia niezgodnie z przeznaczeniem, nie przestrzegania prze- pisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie urządzenia niezgodnie z przeznaczeniem, powoduje także utratę praw użytkownika do gwarancji, a także z tytułu rękojmi. WYPOSAŻENIE Urządzenie jest dostarczane w stanie kompletnym i nie wymaga montażu. Przed rozpoczęciem użytkowania urzą dzenia należy jednak usunąć wszystkie elementy opakowania i zabezpieczeń na czas transportu. Wymagane są także czynności przygotowaw- cze opisane w dalszej części instrukcji.

OGÓLNE ZALECENIA UŻYTKOWANIA

Urządzenie zostało zaprojektowany do użytku domowego i zabronione jest wykorzystanie go w zastosowaniach komercyjnych np. zakładach gastronomicznych.Urządzenie jest zaprojektowane tylko do użytku wewnątrz pomieszczeń. Nie należy wystawiać urządzenia na działanie deszczu lub innych opadów atmosferycznych. Urządzenie służy tylko do obróbki termicznej potraw, umieszczonych bezpośrednio na płycie grzewczej. Zabronione jest wykorzystanie urządzenia w innym charakterze, na przykład jako podgrzewacza do produktów znajdujących się w naczyniu. Zabronione jest samodzielne naprawianie, demontaż lub modyfi kacja urządzenia. Wszelkie naprawy urządzenia muszą być przeprowadzone przez autoryzowany punkt naprawy. Podczas pracy należy cały czas mieć urządzenie pod nadzorem. OSTRZEŻENIE! Urządzenie podczas pracy nagrzewa się do wysokiej temperatury, nie należy dotykać płyty grzewczej oraz ścianek urządzenia podczas jego pracy, grozi to poważnym poparzeniem. Urządzenie nie jest przeznaczone do użytkowania przez dzieci w wieku do co najmniej 8 lat oraz osoby o obniżonych możliwościach fi zycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu. Chyba, że będzie nad nimi sprawowany nadzór lub zostanie przeprowadzony instruktaż odnośnie użytkowania urządzenia w bezpieczny sposób tak, aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się urządzeniem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji urządzenia. Zalecenia dotyczące transportu i instalacji urządzenia Urządzenie może być postawione tylko na twardym, płaskim, równym i niepalnym podłożu. Podłoże powinno wytrzymywać ciężar samego urządzenia oraz żywności na nim umieszczonej.Należy zapewnić odstęp co najmniej 10 cm dookoła bocznych ścianek urządzenia, nad urządzeniem nie umieszczać materiałów nie odpornych na działanie wysokiej temperatury. Pozwoli to na właściwą wentylację urządzenia. Nie ustawiać w pobliżu krawędzi np. stołu. Urządzenia nie ustawiać w pobliżu łatwopalnych materiałów, np. fi ran lub zasłon. Nad urządzeniem nie należy umieszczać żadnych urządzeń elektrycznych. Podczas pracy uwalniana jest para wodna, która może spowodować zwarcie instalacjiINSTRUKCJA ORYGINALNA

elektrycznej oraz być przyczyną porażenia elektrycznego. Zabronione jest wiercenie w produkcie jakichkolwiek otworów, a także jakakolwiek inna modyfi kacja urządzenia nieopisana w instrukcji. Urządzenie przenosić tylko ostudzone, chwytając za obudowę. Nie przemieszczać urządzenia ciągnąc za kabel zasilający. Temperatura w miejscu instalacji i użytkowania urządzenia musi się zawierać w przedziale +10

C, a wilgotność względna musi być poniżej 90% bez kondensacji pary wodnej. Zalecenia dotyczące podłączania urządzenia do zasilania Przed podłączeniem urządzenia do zasilania należy się upewnić, że napięcie, częstotliwość i wydajność sieci zasilającej odpowiadają wartościom widocznym na tabliczce znamionowej urządzenia. Wtyczka musi pasować do gniazdka. Zabronione jest jakiekolwiek przerabianie wtyczki.Urządzenie musi być podłączone bezpośrednio do pojedynczego gniazdka sieci zasilającej. Zabronione jest korzystanie z przedłużaczy, rozgałęźników i gniazd podwójnych. Obwód sieci zasilającej musi być wyposażony w przewód ochronny oraz zabezpieczenie co najmniej 16 A. Unikać kontaktu kabla zasilającego z ostrymi krawędziami oraz gorącymi przedmiotami i powierzchniami. Podczas pracy urządzenia kabel zasilający musi być zawsze w pełni rozwinięty, a jego położenie należ y ustalić tak, aby nie stanowił przeszkody w trakcie obsługi urządzenia. Ułożenie kabla zasilającego nie może powodować ryzyka potknięcia. Gniazdko zasilające powinno znajdować się w takim miejscu, aby zawsze była możliwość szybkiego odłączenia wtyczki kabla zasilającego urządzenie. Podczas odłączania wtyczki kabla zasilającego zawsze należy ciągnąć za obudowę wtyczki, nigdy za kabel. Jeżeli kabel zasilający lub wtyczka ulegną uszkodzeniu, należy je natychmiast odłączyć od sieci zasilającej i skontaktować się z autoryzowanym serwisem producenta celem wymiany. Nie używać urządzenia z uszkodzonym kablem zasilającym lub wtyczką. Kabel zasilający lub wtyczka nie mogą zostać naprawione, w przypadku uszkodzenia tych elementów należy je wymienić na nowe pozbawione wad. Wymiany kabla zasilającego razem z wtyczką należy dokonać w autoryzowanym serwisie producenta. Zalecania dotyczące użytkowania urządzenia OSTRZEŻENIE! Powierzchnia płyty grzewczej może być gorąca po użyciu. Nie należy jej dotykać gdyż grozi to poważnymi poparzeniami. Odczekać do ostygnięcia płyty grzewczej. W przypadku przygotowywania potraw, które w jego trakcie mogą rozrzucać gorące fragmenty żywności należy stosować środki ochrony osobistej zabezpieczające przed poparzeniem. Upewnić się, że podłoga w pobliżu urządzenia nie jest śliska. Pozwoli to uniknąć poślizgnięcia, które może spowodować groźne urazy. Podczas przygotowywania potraw należy cały czas je obserwować i zapobiegać przypaleniom. Żywność pozostawiona bez nadzoru może ulec spaleniu, które może być przyczyną pożaru oraz groźnych oparzeń. W trakcie przygotowywania potraw powierzchni płyty należy dotykać tylko za pomocą narzędzi wykonanych z drewna lub tworzyw sztucznych. Narzędzia powinny wytrzymywać temperaturę wytwarzaną przez płytę grzewczą. Zabronione jest zdejmowanie i nakładanie potraw za pomocą ręki. Jeżeli w trakcie lub po przygotowaniu potrawy pozostaną na płycie grzewczej resztki żywności należy je usunąć przed przygotowaniem kolejnej potrawy. Resztki żywności mogą ulec spaleniu, powodując powstanie dymu, nieprzyjemnego zapachu, a także wpłynąć na smak przygotowywanej potrawy. Mogą być także przyczyna pożaru. Do usuwania należy używać narzędzi wykonanych z drewna lub tworzyw sztucznychINSTRUKCJA ORYGINALNA

wytrzymujących temperaturę wytwarzaną przez płytę grzewczą. Nie stosować narzędzi ostrych oraz wykonanych z metalu. Takie narzędzia mogą uszkodzić powierzchnię płyty grzewczej. Jeżeli przygotowanie potrawy wymaga użycia tłuszczu należy go rozprowadzać na powierzchni płyty grzewczej za pomocą miękkiego pędzla. Urządzenie nie służy do przygotowywania potraw przez smażenie w głębokim tłuszczu.

Instalacja, uruchomienie i obsługa urządzenia Urządzenie należy rozpakować, całkowicie usuwając wszystkie elementy opakowania. Zaleca się zachować opakowanie, może być pomocne przy późniejszym transporcie i magazynowaniu urządzenia. Urządzenie przygotować zgodnie ze wskazówkami z punktu „Konserwacja urządzenia”. Urządzenie uruchamia się za pomocą pokrętła regulacji temperatury. Obrót pokrętła do oporu w kierunku oznaczającym minimal- ną temperaturę „Min” i ustawienie go w pozycji oznaczonej „0” oznacza wyłączenie nagrzewania płyty grzewczej. Po podłączeniu produktu do zasilania, zaświeci się kontrolka oznaczona „Power”, będzie to oznaczało że urządzenie jest po- prawnie zasilane. Obrót pokrętła regulacji temperatury w kierunku oznaczającym maksymalną temperaturę „Max”. Spowoduje rozpoczęcie nagrzewnia płyty grzewczej, co zostanie zasygnalizowane zaświeceniem się kontrolki „Ready”. Po osiągnięciu przez płytę ustawionej temperatury kontrolka „Ready” zgaśnie. Urządzenie posiada wbudowany termostat, który pozwala samoczynnie utrzymywać ustawioną temperaturę. Każdorazowe roz- poczęcie nagrzewania płyty jest sygnalizowane zaświeceniem się kontrolki „Ready”. Częstotliwość włączania się grzałki warunkuje nastawiona temperatura oraz temperatura otoczenia. Im wyższa nastawiona tem- peratura oraz niższa temperatura otoczenia, tym częściej grzałka będzie włączana. Grill posiada pokrywę, którą można wykorzystać w dwojaki sposób. Zamknięta pokrywa pozwala na opiekanie żywności z dwóch stron. Pokrywa jest przymocowana do uchwytu za pomocą zawiasu, dzięki temu możliwe jest dopasowanie wysokości pokrywy do opiekanej żywności (II). Po przesunięciu i przytrzymaniu przycisku blokady otwarcia pokrywy (III), możliwe jest otwarcie pokrywy o kąt 180 st. co pozwala na dwukrotne powiększenie powierzchni płyty grzewczej (IV). Uchwyt pokrywy pełni wtedy funkcję jej podstawy. Grill posiada wysuwaną tackę ociekową, która pozwala na tymczasowe gromadzenie np. tłuszczu wytapianego z potraw podczas ogrzewania. Tackę wsuwa się w specjalnie do tego miejsce w podstawie urządzenia (V). Płyta grzewcza posiada przerwę w brzegu (VI), która pozwala na przepływ tłuszczu z płyty do tacki. W przypadku pełnego otwarcia pokrywy należy zadbać o to, aby tacka ociekowa znalazła się pod przerwami obu płyt grzewczych. OSTRZEŻENIE! Należy zachować szczególną ostrożność podczas otwierania nagrzanej pokrywy. Należy stosować rękawice chroniące przed oddziaływaniem wysokiej temperatury. Płyta grzewcza nagrzewa się do wysokiej temperatury, zetknięcie się jej z nieosłoniętym ciałem może doprowadzić do poważnych oparzeń. Podczas przygotowywania żywności należy zachować ostrożność, nie dotykać płyty grzewczej, a przygotowywaną żyw- ność kontrolować za pomocą odpowiednich narzędzi np. szczypiec lub łopatek wykonanych z tworzyw sztucznych lub drewna. Przy doborze narzędzi należy wziąć pod uwagę, żeby wytrzymywały temperaturę osiąganą przez płytę grzewczą. Nie należy uży- wać narzędzi metalowych oraz narzędzi z ostrymi krawędziami. Takie narzędzia mogą uszkodzić powierzchnię płyty grzewczej. Konserwacja urządzenia UWAGA! Wszystkie czynności konserwacyjne należy przeprowadzać przy wyłączonym zasilaniu urządzenia. W tym celu należy wyjąć wtyczkę kabla zasilającego z gniazdka sieciowego. Urządzenie służy do przygotowywania żywności umieszczonej bezpośrednio na płycie grzewczej, wobec czego należy zadbać o zachowanie właściwej higieny, aby przygotowywanie żywności było bezpieczne. Płyta grzewcza może być zabezpieczona za pomocą środka konserwującego na czas transportu i magazynowania. Przed pierw- szym użyciem, po oczyszczeniu należy płytę grzewczą nagrzać do maksymalnej temperatury i pozwolić na odparowanie wszyst- kich pozostałości środka konserwującego. Odparowujący środek konserwujący może spowodować powstawanie dymu, jest to normalne zjawisko. W związku z tym odparowywanie należy przeprowadzić w miejscu z wydajną wentylacją. Nie należy wdychać oparów środka konserwującego. Po zakończeniu odparowywania, przestaje lecieć dym, należy odłączyć urządzenie od zasilania, poczekać do całkowitego ostu- dzenia płyty grzewczej i ponownie oczyścić płytę za pomocą środka myjącego. Dopiero wtedy można użyć płyty grzewczej do przygotowywania żywności. Płytę grzewczą oraz pozostałe części urządzenia należy czyścić za pomocą szmatki nasączonej wodnym roztworem łagodnego środka do mycia naczyń. Pozostałości roztworu usunąć za pomocą szmatki nasączonej wodą. Po wyczyszczeniu urządzenie wytrzeć do sucha. Płytę należy czyścić po każdym użyciu, uprzednio odczekując do jej całkowitego ostygnięcia. Należy wyczyścić wszystkie reszki żywności, które pozostały na płycie, zapobiegnie to ich przypalaniu przy ponownym użyciu, a także zapobiegnieINSTRUKCJA ORYGINALNA

obniżeniu wydajności urządzenia. Nie stosować do czyszczenia rozpuszczalników, środków żrących, alkoholu benzyny lub środków ściernych. Otwory wentylacyjne oczyścić za pomocą odkurzacza. Uwaga! Nigdy nie zanurzać urządzenia w wodzie lub jakimkolwiek innym płynie. Tacki ociekowe do czyszczenia należy usunąć z urządzenia i wyczyścić je za pomocą płynu do mycia naczyń pod strumieniem bieżącej wody lub w zmywarce mechanicznej. Magazynowanie urządzenia Jeżeli urządzenie nie będzie używane przez dłuższy czas należy odłączyć je od zasilania. Urządzenie podczas magazynowania przechowywać w pomieszczeniach, chronić przed dostępem kurzu, brudu i wilgoci. Zaleca się magazynowanie urządzenia w fabrycznym opakowaniu. Magazynować urządzenie w położeniu roboczym. Nie ukł adać produktów warstwami. Nie stawiać niczego na produkcie w trakcie magazynowania. DANE TECHNICZNE Parametr Jednostka miary Wartość Numer katalogowy 67451 Napięcie znamionowe [V~] 220 - 240 Częstotliwość znamionowa [Hz] 50 / 60 Moc znamionowa [W] 2200 Klasa izolacji I Rozmiar płyty grzewczej [mm] 290 × 230 Masa netto [kg] 2,99
