MANUAL DE USUARIO 67451 Lund

4. indicadores de modos de trabajo

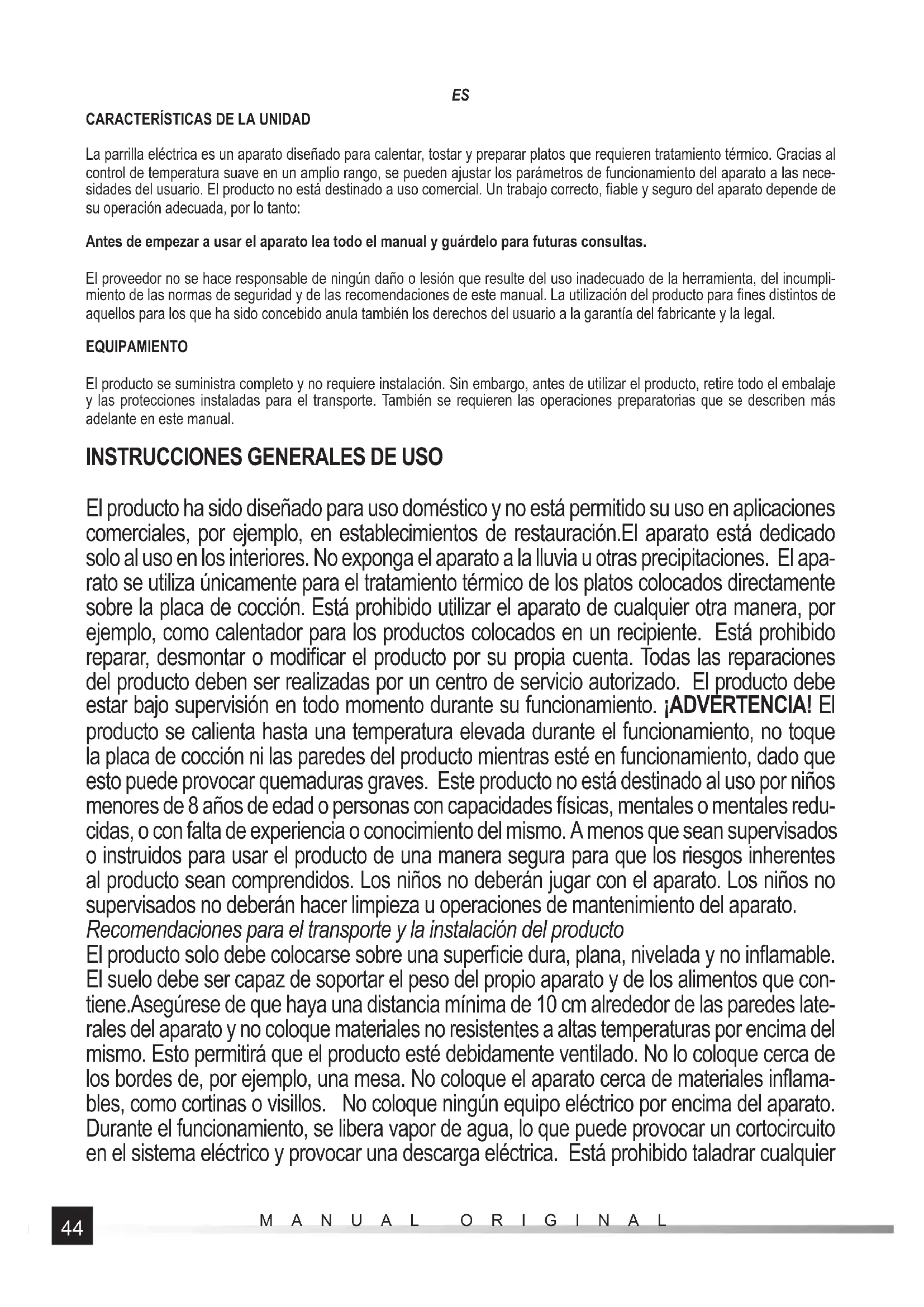

CARACTERÍSTICAS DE LA UNIDAD

La parrilla eléctrica es un aparato diseñado para calentar, tostar y preparar platos que requieren tratamiento térmico. Gracias al control de temperatura suave en un amplio rango, se pueden ajustar los parámetros de funcionamiento del aparato a las nece- sidades del usuario. El producto no está destinado a uso comercial. Un trabajo correcto, fi able y seguro del aparato depende de su operación adecuada, por lo tanto: Antes de empezar a usar el aparato lea todo el manual y guárdelo para futuras consultas. El proveedor no se hace responsable de ningún daño o lesión que resulte del uso inadecuado de la herramienta, del incumpli- miento de las normas de seguridad y de las recomendaciones de este manual. La utilización del producto para fi nes distintos de aquellos para los que ha sido concebido anula también los derechos del usuario a la garantía del fabricante y la legal. EQUIPAMIENTO El producto se suministra completo y no requiere instalación. Sin embargo, antes de utilizar el producto, retire todo el embalaje y las protecciones instaladas para el transporte. También se requieren las operaciones preparatorias que se describen más adelante en este manual.

INSTRUCCIONES GENERALES DE USO

El producto ha sido diseñado para uso doméstico y no está permitido su uso en aplicaciones comerciales, por ejemplo, en establecimientos de restauración.El aparato está dedicado solo al uso en los interiores. No exponga el aparato a la lluvia u otras precipitaciones. El apa- rato se utiliza únicamente para el tratamiento térmico de los platos colocados directamente sobre la placa de cocción. Está prohibido utilizar el aparato de cualquier otra manera, por ejemplo, como calentador para los productos colocados en un recipiente. Está prohibido reparar, desmontar o modifi car el producto por su propia cuenta. Todas las reparaciones del producto deben ser realizadas por un centro de servicio autorizado. El producto debe estar bajo supervisión en todo momento durante su funcionamiento. ¡ADVERTENCIA! El producto se calienta hasta una temperatura elevada durante el funcionamiento, no toque la placa de cocción ni las paredes del producto mientras esté en funcionamiento, dado que esto puede provocar quemaduras graves. Este producto no está destinado al uso por niños menores de 8 años de edad o personas con capacidades físicas, mentales o mentales redu- cidas, o con falta de experiencia o conocimiento del mismo. A menos que sean supervisados o instruidos para usar el producto de una manera segura para que los riesgos inherentes al producto sean comprendidos. Los niños no deberán jugar con el aparato. Los niños no supervisados no deberán hacer limpieza u operaciones de mantenimiento del aparato. Recomendaciones para el transporte y la instalación del producto El producto solo debe colocarse sobre una superfi cie dura, plana, nivelada y no infl amable. El suelo debe ser capaz de soportar el peso del propio aparato y de los alimentos que con- tiene.Asegúrese de que haya una distancia mínima de 10 cm alrededor de las paredes late- rales del aparato y no coloque materiales no resistentes a altas temperaturas por encima del mismo. Esto permitirá que el producto esté debidamente ventilado. No lo coloque cerca de los bordes de, por ejemplo, una mesa. No coloque el aparato cerca de materiales infl ama- bles, como cortinas o visillos. No coloque ningún equipo eléctrico por encima del aparato. Durante el funcionamiento, se libera vapor de agua, lo que puede provocar un cortocircuito en el sistema eléctrico y provocar una descarga eléctrica. Está prohibido taladrar cualquier45 MANUAL ORIGINAL

agujero en el producto, así como realizar cualquier otra modifi cación del producto que no esté descrita en el manual. Transporte el aparato solo cuando se haya enfriado agarrándolo por la carcasa. No mueva el producto tirando del cable de alimentación. La temperatura en el lugar de instalación y la de uso del producto debe estar dentro del rango de +10

C, y la humedad relativa debe estar por debajo del 90% sin condensación de vapor de agua. Recomendaciones para la conexión del producto a la red eléctrica Antes de conectar el producto a la fuente de alimentación, asegúrese de que la tensión, fre- cuencia y capacidad de la fuente de alimentación corresponden a los valores indicados en la placa de datos del producto. El enchufe debe encajar en la toma de corriente. Está prohibido modifi car el enchufe de cualquier manera.El producto debe conectarse directamente a una toma de corriente individual. Está prohibido el uso de alargadores, adaptadores y tomas dobles. El circuito de red debe estar equipado con un conductor de protección y una protec- ción de por lo menos 16 A. Evite el contacto del cable de alimentación con bordes afi lados, objetos o superfi cies calientes. Cuando el producto está en funcionamiento, el cable de alimentación debe estar siempre completamente extendido y su posición debe determinar- se de manera que no obstruya el funcionamiento del producto. El cable de alimentación no deberá instalarse de forma que exista riesgo de tropiezo. La toma de corriente debe estar siempre situada de modo que el enchufe del cable de alimentación del producto pueda des- enchufarse rápidamente. Siempre tire del cable de alimentación por la carcasa del mismo, nunca por el cable. Si el cable de alimentación o el enchufe están dañados, desconételos inmediatamente de la red eléctrica y póngase en contacto con un centro de servicio autori- zado del fabricante para su sustitución. No utilice el producto con un cable de alimentación o enchufe dañados. El cable de alimentación o el enchufe no se pueden reparar y deben sustituirse por nuevos sin defectos si estos componentes están dañados. La sustitución del cable de alimentación y del enchufe debe realizarse en un centro de servicio autorizado del fabricante. Recomendaciones de uso del aparato ¡ADVERTENCIA! La superfi cie de la placa de cocción puede estar caliente después del uso. No la toque, ya que puede causar quemaduras graves. Deje enfriar la placa de cocción. Cuando se preparan alimentos que pueden esparcir fragmentos de alimentos calientes, se debe usar equipo de protección personal para protegerse contra quemaduras. Asegúrese de que el piso cerca del aparato no esté resbaladizo. Con esto se evita que se resbale, lo que puede causar lesiones graves. Durante la preparación de los platos, obsérvelos en todo momento y evite que se quemen. Los alimentos que se dejan desatendidos pueden quemarse, lo que puede causar incendios y quemaduras graves. Cuando prepare alimen- tos, toque la superfi cie de la placa solo con utensilios hechos de madera o plástico. Los utensilios deben ser capaces de soportar la temperatura generada por la placa de cocción. Está prohibido quitar y poner los platos con la mano. Si queda algún alimento en la placa de cocción durante o después de la preparación, retire todos los restos de comida antes de preparar otro plato. Los restos de comida pueden quemarse, causando humo, olores desagradables y afectando el sabor de la comida que se está preparando. También pue- den ser la causa del incendio. Utilice utensilios de madera o plástico capaces de soportar46 MANUAL ORIGINAL

la temperatura generada por la placa de cocción. No utilice utensilios afi lados o metálicos. Estos utensilios pueden dañar la superfi cie de la placa de cocción. Si la preparación del plato requiere el uso de grasa, extiéndalo sobre la superfi cie de la placa de cocción con un cepillo suave. El aparato no se utiliza para preparar platos fritos con grasa para freír.

OPERACIÓN DE LA UNIDAD

Instalación, puesta en marcha y mantenimiento del producto El producto debe ser desembalado, eliminando por completo todos los elementos del embalaje. Se recomienda guardar el em- balaje, puede ser útil para el posterior transporte y almacenamiento del producto. Prepare el aparato según las instrucciones del apartado „Mantenimiento del producto”. El aparato se activa por medio de la perilla de control de temperatura. Girando el control hasta el tope en la dirección de la tem- peratura mínima „Min” y colocándolo en la posición „0” se desconecta la placa de cocción. Después de conectar el producto a la fuente de alimentación, la luz marcada “Power” se encenderá, lo que signifi ca que el dispo- sitivo está correctamente alimentado. Gire la perilla de control de temperatura en la dirección de la temperatura “Max”. Comen- zará a calentar la placa calefactora, que será señalada por el encendido del indicador “Ready”. Cuando la placa haya alcanzado la temperatura establecida, la luz indicadora “Ready” se apagará. El dispositivo tiene un termostato incorporado que le permite mantener automáticamente la temperatura establecida. Cada vez que la placa comienza a calentarse, se enciende el indicador “Ready”. La frecuencia con la que se enciende el calefactor depende de la temperatura ajustada y la temperatura ambiente. Cuanto más alta sea la temperatura ajustada y más baja la temperatura ambiente, más a menudo se encenderá el calefactor. La parrilla tiene una tapa que se puede utilizar de dos maneras. La tapa cerrada permite el horneado de los alimentos por ambos lados. La tapa se fi ja al mango por medio de una bisagra, de modo que la altura de la misma se puede ajustar a los alimentos que se van a hornear (II). Después de deslizar y mantener presionado el botón de bloqueo de apertura de la tapa (III), es posible abrir la tapa en un ángulo de 180 grados, lo que permite duplicar el área de la placa de cocción (IV). El mango de la tapa actúa como base de la tapa. La parrilla tiene una bandeja recogegrasas extraíble que permite almacenar temporalmente, por ejemplo, la grasa derretida de los alimentos durante el calentamiento. La bandeja se introduce en un lugar especial en la base del aparato (V). La placa de cocción tiene un espacio en el borde (VI), que permite que la grasa fl uya desde la misma hasta la bandeja. Si la tapa está completamente abierta, asegúrese de que la bandeja recogegrasas esté debajo de los huecos de ambas placas de cocción. ¡ADVERTENCIA! Se debe tener especial cuidado al abrir la tapa caliente. Use guantes que protejan contra las altas temperaturas. La placa de cocción se calienta a una temperatura elevada, el contacto con un cuerpo desprotegido puede provocar quemaduras graves. Al preparar los alimentos, se debe tener cuidado de no tocar la placa de cocción, y los alimentos que se vayan a preparar se deben controlar con utensilios apropiados, por ejemplo, alicates o espátulas de plástico o madera. Al seleccionar los utensilios, es importante tener en cuenta que deben soportar la temperatura alcanzada por la placa de cocción. No utilice utensilios metálicos ni utensilios con bordes afi lados. Estos utensilios pueden dañar la superfi cie de la placa de cocción. Mantenimiento del aparato ¡ATENCIÓN! Todas las operaciones de mantenimiento deben realizarse con el aparato desconectado. Para ello, desenchufe el cable de alimentación de la toma de corriente. El aparato se utiliza para preparar alimentos colocados directamente en la placa de cocción, por lo que se debe tener cuidado de mantener una higiene adecuada para que la preparación de los alimentos sea segura. La placa de cocción puede protegerse con un conservante para su transporte y almacenamiento. Antes del primer uso, después de la limpieza, caliente la placa de cocción a su temperatura máxima y deje evaporar todos los restos del conservante. El con- servante evaporado puede causar humo, lo que es un fenómeno normal. Por lo tanto, la evaporación debe llevarse a cabo en un lugar con una ventilación efi ciente. No inhale los vapores del conservante. Una vez fi nalizada la evaporación, el humo deja de salir, desconecte el aparato de la red eléctrica, espere a que la placa de cocción se enfríe completamente y limpie de nuevo la placa con un producto de limpieza. Solo entonces se puede utilizar la placa de cocción para la preparación de alimentos. Limpie la placa de cocción y otras partes del aparato con un paño empapado en una solución de agua de un detergente suave. Elimine los restos de la solución con un paño empapado en agua. Después de la limpieza, seque el aparato por completo. La placa debe limpiarse después de cada uso, esperando a que se enfríe completamente. Limpie todos los restos de comida que queden en la placa para evitar que se quemen cuando se vuelva a utilizar y que el rendimiento del aparato se vea afectado. No utilice disolventes, agentes corrosivos, alcohol, gasolina o abrasivos para la limpieza. Limpie las rejillas de ventilación con un aspirador. ¡Atención! Nunca sumerja el aparato en agua ni en otro líquido.47 MANUAL ORIGINAL

Las bandejas recogegrasas deben retirarse del aparato y limpiarse con líquido lavavajillas bajo el agua corriente o en un lava- vajillas mecánico. Almacenamiento del aparato Si el aparato no se va a utilizar durante un período de tiempo prolongado, desconéctelo de la fuente de alimentación. Almacene el aparato en los interiores, no lo exponga al polvo, la suciedad o la humedad. Se recomienda guardar el aparato en su embalaje original. Almacene el aparato en su posición de trabajo. No apile los productos. No coloque nada sobre el producto durante el almace- namiento.

ESPECIFICACIONES TÉCNICAS

Parámetro Unidad de medida Valor Número de catálogo 67451 Tensión nominal [V~] 220 - 240 Frecuencia nominal [Hz] 50 / 60 Potencia nominal [W] 2200 Clase de aislamiento I Tamaño de la placa de cocción [mm] 290 × 230 Peso neto [kg] 2,948 INSTRUCTIONS ORIGINALES
