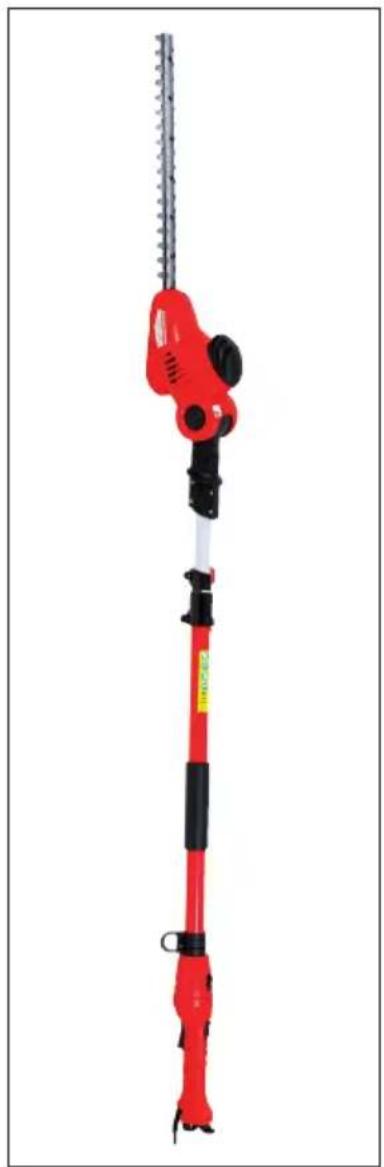

INSTRUKCJA OBSŁUGI EHS 460-2 T Grizzly

Teleskopstiel-Heckenschere DE Telescopic Handled Hedge Trimmer GB Heggenschaar met telescopische steel NL Taille-haie à manche télescopique FR Decespugliatore con manico telescopico IT Tesoura de sebes com cabo telescópico PT Podadora con mango telescópico ES Nożyce do cięcia żywopłotów z drążkiem teleskopowym PL Nǚżky na živý plot s teleskopickou rukojetí CZ Nožnice na živý plot s teleskopickou rukovät'ou SK Gyvatvorių žirklės su teleskopiniu kotu LT

Cel zastosowania.... 91

Zasady bezpieczeństwa....92

Symbole graficzne na urządzeniu....92

Symbole w instrukcji obsługi ..... 92

Ogólne zasady bezpieczeństwa ..... 92

Ogólne zasady bezpieczeństwa dotyczące narzędzi elektrycznych ... 93

Specjalne zasady bezpieczeństwa dotyczące przycinarek do

żywopłotów 95

Opis ogólny 95

Opis działania 95

Przegląd elementów 96

Zawartość opakowania 96

Instrukcja montażu....96

Obstuga 97

Nastawianie trzonu teleskopowego ...97

Odchylanie głowicy tnącej......97

Obracanie rękojeści 98

Włączanie i wyłączanie 98

Praca przy pomocy elektrycznych nożyc do żywopłotów....98

Techniki cięcia....98

Konserwacja i naprawy....99

Przechowywanie....100

Złomowanie i ochrona środowiska.100

Dane techniczne 100

Gwarancja 101

Serwis naprawczy.... 101

Usuwanie ustek 102

Części zamienne ....102

Tłumaczenie oryginalnej deklaracji

zgodności WE......141

Rysunek samorozwijający....145

Przed pierwszym uruchomieniem urządzenia uważnie przeczytaj tę instrukcję obsługi. Przechowuj tę instrukcję w dobrze zabezpieczonym miejscu i przekazuj ją każdemu kolejnemu właścicielowi urządzenia, aby zawarte w niej informacje były zawsze dostępne dla osób używających urządzenia.

Cel zastosowania

Urządzenie przeznaczone jest wyłącznie do przycinania i modelowania żywopłotów, krzewów i krzewów ozdobnych w zakresie użytku domowego. Drążek teleskopowy umożliwia cięcie wysokich żywopłotów z ziemi. Każde inne wykorzystanie, na które nie zezwala wyraźnie niniejsza instrukcja obsługi, może prowadzić do uszkodzenia urządzeń i stanowić poważne zagrożenie dla użytkownika.

To urządzenie nie jest przeznaczone do zastosowania komercyjnego. W przypadku użytkowania komercyjnego wygasają prawa z tytułu gwarancji.

Urządzenie przeznaczone jest do użytku przez osoby dorosłe. Młodzież do 16 roku życia może korzystać z urządzenia wyłącznie pod nadzorem dorosłych. Zabronione jest użytkowanie urządzenia podczas deszczu lub w wilgotnym otoczeniu. Użytkownik odpowiedzialny jest za wypadki lub obrażenia wywołane u innych osób oraz za powstałe uszkodzenie ich własności. Producent nie odpowiada za szkody, które wynikły na skutek użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi.

Noże należy regularnie kontrolować pod względem zużycia i ostrzyć.

Tępe noże powodują przeciążenie maszyny. Wynikające z tego powodu szkody nie podlegają gwarancji.

PL

Zasady bezpieczeństwa

Ten rozdział zawiera podstawowe przepisy bezpieczeństwa dotyczące pracy z okrze-sywarką.

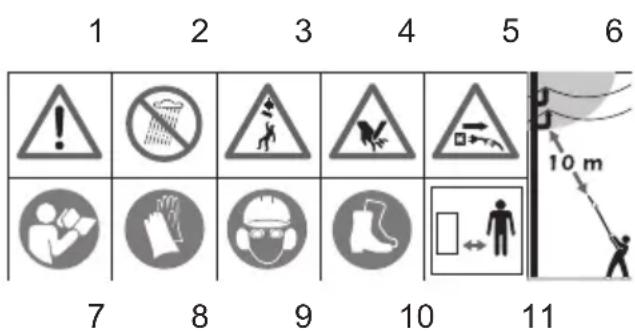

Symbole graficzne na urządzeniu

1 2 3 4 5 6 7 8 9 10 11 10 m

1 Uwaga!
2 Nie wystawiaj maszyny na deszcz. Urządzenie nie może być wilgotne ani pracować w wilgotnym otoczeniu.
3 Ostrożnie – spadające przedmioty.
4 Uwaga! Niebezpieczeństwo zranienia przez ruchome noże.
5 Natychmiast odłączaj wtyczkę od gniazdka sieciowego, jeżeli doszło do uszkodzenia, skręcenia lub przecięcia kabla albo gdy zostawiasz urządzenie bez nadzoru nawet przez krótki czas.
6 Zagrożenie życia przez porażenie prądem!
Zachowuj odległość co najmniej 10 m od napowietrznych przewodów elektrycznych.
7 Zanim rozpoczniesz użytkowanie urządzenia przeczytaj uważnie instrukcję obsługi.
8 Noś odporne na przecięcie rękawice.
9 Używaj środków ochrony osobistej. Zasadniczo noś okulary ochronne lub osłonę twarzy, nauszniki i kask ochronny.
10 Noś nieślizgające obuwie
11 Trzymaj stojące obok osoby z daleka od urządzenia.

Podanie poziomu hałasu L _wa w dB.

Urządzeń elektrycznych nie należy wyrzucać razem z odpadami domowymi.

Klasa ochrony II

Długość cięcia

Grubość cięcia

Symbole w instrukcji obsługi

Symbol niebezpieczeństwa z informacjami na temat ochrony osób i zapobiegania szkodom materialnym.

Znak nakazu (w miejscu wykrzyknika objaśnienie nakazu) z informacjami na temat zapobiegania szkodom.

Znak informacyjny ze wskazówka- mi ułatwiającymi posługiwanie się urządzeniem.

Ogólne zasady bezpieczeństwa

Przed rozpoczęciem pracy z okrze- sywarką zapoznaj się dokładnie z wszystkimi jej elementami. Prze- ćwicz pracę z urządzeniem. Po- proś doświadczonego użytkownika lub specjalistę o wyjaśnienie funk- cji i sposobu działania urządzenia oraz technik piłowania.

Ogólne zasady bezpieczeń- stwa dotyczące narzędzi elek- trycznych

OSTRZEŻENIE! Przeczytaj wszystkie zasady i instrukcje bezpieczeństwa. Niedokładne przestrzeganie zasad i instrukcji bezpieczeństwa może spowodować porażenie prądem, pożar i/lub inne ciężkie zranienia.

Zachowaj wszystkie zasady bezpieczeństwa i instrukcje na przyszłość.

Użyte w zasadach bezpieczeństwa pojęcie „narzędzie elektryczne“ dotyczy narzędzi elektrycznych zasilanych prądem sieciowym (za kablem sieciowym) oraz narzędzi elektrycznych zasilanych z baterii (bez kabla sieciowego).

Bezpieczeństwo miejsca pracy

• Zapewnij porządek i wystarczające oświetlenie w miejscu pracy. Nieporządek lub nieoświetlone miejsce pracy może spowodować wypadek.
• Nie pracuj narzędziem elektrycznym w atmosferze potencjalnie wybuchowej, w której znajdują się palne ciece, gazy lub pyły. Narzędzia elektryczne wytwarzają iskry, które mogą zapalić pył lub pary.
• Trzymaj od dzieci i innych ludzi w bezpiecznej odległości podczas używania narzędzia elektrycznego. Odwrócenie uwagi może spowodować utratę kontroli nad urządzeniem.

Bezpieczeństwo elektryczne:

Ostrożnie: W ten sposób unikniesz wypadków i zranień wskutek porażenia prądem:

• Wtyczka narzędzia elektrycznego musi pasować do gniazdka. Wtyczki nie można w żaden sposób modyfikować. Nie używaj adapterów wtyczek razem z narzędziami elektrycznymi posiadającymi zestyk ochronny (uziemiający). Nienaruszone wtyczki i dopasowane gniazdka zmniejszają ryzyko porażenia prądem.
• Unikaj dotykania uziemionych powierzchni, takich jak rury, kaloryfery, piecyki, kuchenki, lodówki. Gdy Twoje ciało jest uziemione, ryzyko porażenia prądem jest większe.
• Trzymaj narzędzie elektryczne z daleka od deszczu i wilgoci/wody. Dostanie się wody do wnętrza narzędzia elektrycznego zwiększa ryzyko porażenia prądem.
• Nie używaj kabla do przenoszenia narzędzia elektrycznego, do jego zawieszania ani do wyciągania wtyczki z gniazdka. Chron kabel przed go-rącem, olejem, ostrymi krawędziami i ruchomymi częściami urządzenia. Uszkodzone i splątane kable zwiększa- ją ryzyko porażenia prądem.
• Pracując narzędziem elektrycznym na dworze, używaj tylko przedłużaczy dopuszczonych do używania na dworze. Używanie przedłużacza przystosowanego do używania na dworze zmniejsza ryzyko porażenia prądem.
• Jeżeli nie da się uniknąć użycia narzędzia elektrycznego w mokrym otoczeniu, zastosuj wyłącznik ochronny (FI). Używanie wyłącznika ochronnego zmniejsza ryzyko porażenia prądem.
• Przyłączaj urządzenie w miarę możliwości tylko do gniazdek wyposażonych w element zabezpieczający przez prądem uszkodzeniowym (bezpiecznik fi) o wartości nie większej od 30 mA.

PL

- Jeżeli kabel zasilający tego urządzenia jest uszkodzony, musi on zostać wymieniony na specjalny kabel zasilający, dostępny u producenta lub w jego serwisie.

Bezpieczeństwo osób:

Ostrożnie: W ten sposób unikniesz wypadków i zranień:

- Zachowuj uwagę, uważaj na to, co robisz i pracuj narzędziem elektrycznym rozsądnie. Nie używaj narzędzia elektrycznego, jeżeli jesteś zmęczony albo jeżeli pod wpływem narkotyków, alkoholu albo leków. Chwila nieuwagi podczas używania narzędzia elektrycznego może doprowadzić do poważnych zranień.

- Noś środki ochrony osobistej, zawsze zakładaj okulary ochronne. Noszenie środków ochrony osobistej, takich jak buty z antypoślizgowymi podeszwami, kask i nauszniki zmniejsza ryzyko zranienia.

- Unikaj przypadkowego uruchomienia narzędzia. Przed podłączeniem narzędzia elektrycznego do źródła zasilania i/lub baterii, przed jej podniesieniem i przeniesieniem upewnij się, że jest ona wyłączona. Jeżeli podczas prze-noszenia narzędzia elektrycznego palec osoby niosącej znajdzie się na włączni-ku, albo jeżeli włączone urządzenie zostanie podłączone do źródła zasilania, może dojść do wypadku.

- Przed włączeniem narzędzia elektrycznego usuń przyrządy nastawcze i klucze do śrub. Narzędzie lub klucz znajdujący się w obrotowej części urządzenia może spowodować zranienie.

- Unikaj anormalnych pozycji ciała. Zapewnij sobie stabilną pozycję i zawsze zachowuj równowagę ciała. Dzięki temu możliwe będzie zacho-

wanie lepszej kontroli nad narzędziem elektrycznym w nieoczekiwanych sytuacjach.

- Noś odpowiednie ubranie. Nie zakładaj obszernych, lużnych ubrań ani ozdob. Trzymaj włosy, części ubrania i rękawice z daleka od ruchomych części. Luźne ubranie, ozdoby lub długie włosy mogą zostać pochwycone lub wkręcone przez ruchome części.

Używanie i obsługa narzędzia elektrycznego:

- Nie przeciążaj narzędzia. Do każdej pracy używaj właściwego narzędzia elektrycznego. Pasującym narzędziem elektrycznym można pracować lepiej i bezpieczniej w podanym zakresie mocy.

- Nigdy nie używaj narzędzia elektrycznego z uszkodzonym wyłącznikiem. Narzędzie elektryczne, którego nie można włączyć i wyłączyć, jest niebezpieczne i wymaga naprawy.

- Przed rozpoczęciem ustawiania urządzenia, wymiany akcesoriów oraz przed odłożeniem urządzenia wyciągnij wtyczkę z gniazdka. Ten środek ostrożności uniemożliwi przypadkowe uruchomienie narzędzia elektrycznego.

- Przechowuj nieużywane narzędzie elektryczne w niedostępnym dla dzieci miejscu. Nie pozwalaj używać urządzenia osobom, które nie są z nim obeznane i które nie przeczytały tych wskazówek. Narzędzia elektryczne są niebezpieczne, jeżeli używają ich niedoświadczone osoby.

- Starannie pielęgnuj narzędzie elektryczne. Sprawdzaj, czy ruchome części prawidłowo funkcjonują i nie są zablokowane, czy części nie są połamane lub inaczej uszkodzone i czy prawidłowe działanie narzędzia elektrycznego nie jest zakłócone.

Przed użyciem urządzenia zleć na- prawę uszkodzonych części. Przycz- ną wielu wypadków są żle konserwowa- ne narzędzia elektryczne.

• Narzędzia tnące muszą być zawsze ostre i czyste. Starannie pielęgnowane narzędzia tnące z ostrymi ostrzami rzadziej się blokują i są łatwiejsze w prowadzeniu.
• Używaj narzędzia elektrycznego, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wyko-nywanej pracy. Używanie narzędzia elektrycznego do celów niezgodnych z ich przeznaczeniem może prowadzić do niebezpiecznych sytuacji.
• Starannie przejrzyj powierzchnię przeznaczoną do przycięcia i usuń wszystkie druty oraz inne przedmioty.

Serwis:

- Zlecaj naprawy narzędzia elektrycznego tylko wykwalifikowanemu personelowi i tylko z użyciem oryginalnych części zamiennych. Pozwoli to zachować bezpieczeństwo użytkowania narzędzia elektrycznego.

Specjalne zasady bezpieczeństwa dotyczące przycinarek do żywopłotów

- Trzymaj wszystkie części ciała w bezpiecznej odległości od noża. Nie próbuj usuwać ani przytrzymywać ciętego materiału przy pracującym nożu! Usuwaj zakleszczony materiał tylko przy wyłączonym urządzeniu.

Chwila nieuwagi podczas używania przycinarki do żywopłotów może doprowadzić do poważnych zranień.

- Przenoś przycinarkę do żywopłotów

tylko za uchwyt i przy nieruchomoym nożu. Przy transportowaniu i prze- chowywaniu przycinarki do żywopło- tów zawsze zakładaj pokrowiec.

Staranne obchodzenie się z urządzeniem zmniejsza niebezpieczeństwo zranienia przez nóż.

• Trzymaj urządzenie elektryczne tylko za izolowane uchwyty, ponieważ nóż tnący może się zetknąć z ukrytymi przewodami elektrycznymi. Kontakt noża z przewodem znajdującym się pod napięciem może spowodować przepływ prądu przez metalowe elementy urządzenia, a wskutek tego porażenie prądem.
• Trzymaj kabel daleko od obszaru pracy noża. Podczas pracy kabel może być ukryty w żywopłocie czy krzewie i można go przypadkowo przeciąć.
• Przed rozpoczęciem pracy sprawdź, czy w żywopłocie nie są ukryte przedmioty, np. druty itd.
• Trzymaj przycinarkę do żywopłotów prawidłowo, np. obydwoma rękami za uchwyty, jeżeli maszyna posiada dwa uchwyty. Strata kontroli nad urządzeniem może spowodować zranienie.
• Podczas pracy z urządzeniem uży- wać odpowiedniej odzieży i rękawic roboczych. Nie chwytać ani nie podnosić urządzenia za nóż tnący. Kontakt z nożem może spowodować obrażenia.

Opis ogólny

llustracje dotyczące obsługi urządzenia znajdują się na stronach 2-3.

Opis działania

Nożyce do cięcia żywopłotów z drążkiem teleskopowym posiadają elektryczny silnik napędowy. Dla bezpieczeństwa urządzenie posiada izolację ochronną i nie wyma-

PL

ga uziemienia.

Jako mechanizm tnący przycinarka do żywopłotów posiada obustronną, zabezpieczoną belkę nożową. Podczas cięcia zęby tnące przesuwają się liniowo w tę i z powrotem.

W celu zapewnienia bezpieczeństwa użytkownika urządzenie można uruchamiać przy naciśniętym łączniku bezpieczeństwa.

Osłona dłoni chroni dodatkowo przed gałęziami. Osoba obsługująca urządzenie lub jego użytkownik odpowiada za wszelkie wypadki lub szkody poniesione przez innych ludzi albo uszkodzenia ich własności.

Funkcja poszczególnych elementów obsługi opisana została w poniższych opisach.

Przegląd elementów

1 Zabezpieczona belka nożowa

2 Głowica tnąca

3 Szczeliny wentylacyjne

4 Przycisk blokady odchylanej głowicy tnącej

5 Śruba mocująca drążek telesko- powy + nakrętka mocująca

6 Drążek teleskopowy

7 Śruba do regulacji wysokości + nakrętka mocująca

8 Klucz imbusowy

9 Blokada rękojeści obrotowej

10 Wyłącznik bezpieczeństwa

11 Włącznik-wyłącznik

12 Zaczep odciążający

13 Kabel sieciowy

14 Rękojeść

15 Ucha

16 Śruba imbusowa do ustawienia ucha

17 Uchwyt dodatkowy

18 Pas naramienny

19 Tłumaczenie oryginalnej instruk- cji obsługi

Zawartość opakowania

Rozpakuj urządzenie i sprawdź, czy jest ono kompletne. Prawidłowo posegreguj i usuń materiały opakowania.

• Nożyce do cięcia żywopłotów z drążkiem teleskopowym (dwuczęściowe)
• Ośłona noża
• Śruba mocująca drążek teleskopowy + nakrętka mocująca
• Śruba do regulacji wysokości + nakrętka mocująca
• Pas naramienny
• Klucz imbusowy
• Instrukcja obsługi

Instrukcja montażu

Przed rozpoczęciem jakichkolwiek czynności i prac przy urządzeniu wyjmij wtyczkę z gniazdka siecio-wego.

Jeżeli rury urządzenia nie są włożone jedna w drugą i prawidłowo połączone na gwint, to urządzenia nie można włączyć.

Wyłącznik bezpieczeństwa unie- możliwia pracę!

Stosuj tylko oryginalne części.

Klucz imbusowy (8) znajduje się w uchwycie w drążek teleskopowy (6).

Zamontować śrubę regulacyjną wysokości (patrz mały rysunek):

1. Wcisnąć nakrętkę mocującą(7b) do gniazda w drążku teleskopowym (6).
2. Zamontować dostarczoną w komplecie śrubę regulacyjną wysokości (7a).

Montaż drążka teleskopowego

Wyciągnąć sześciokątną rurę aluminiową (6) pokonując wyczuwalny opór. (opór ten stawia niewidoczny kabel w rurze).

1. Włożyć koniec sześciokątnej rury aluminiowej (6) do przewidziane-go w tym celu otworu na końcu drążka pod głowicą tnącą (2).

Zwrócić uwagę na to, aby nie zacisnąć kabla. Sześciokątną rurę aluminiową (6) wsuwać aż do momentu, gdy będzie słychać odgłos wyłącznika zabezpieczającego i otwory pod śrubę imbusową pokryją się (5).

1. Zamocować obie części załączoną śrubą imbusową (5a) i nakrętką mocującą (5b).

Mocowanie pasa naramiennego:

1. Zamocować karabińczyk pasa (18) do ucha (15) drążka telesko-powego urządzenia.

2. Długość pasa wyregulować tak, żeby ucho (15) znajdowało się na wysokości bioder.

3. Dodatkowo można wyregulować wysokość ucha (15) na drążku teleskopowym po zluzowaniu śruby imbusowej (16).

Obstuga

Podczas prac, wykonywanych tym urządzeniem noś zawsze bezpieczną odzież roboczą i rękawice robocze. Zawsze przed rozpoczęciem użytkowania upewnij się, że urządzenie działa sprawnie. Włącznik/wyłącznik oraz wyłącznik bezpieczeństwa nie mogą się blokować. Po wyłączeniu przełącznika silnik powinien się zatrzymać.

Gdyby któryś z przełączników był uszkodzony, wówczas nie wolno wykonywać żadnych prac przy pomocy tego urządzenia. Zwróć uwagę, czy napięcie sieciowe jest zgodne z danymi na tabliczce znamionowej urządzenia.

Przestrzegaj zasad ochrony przed hałasem i przepisów lokalnych.

Nastawianie trzonu teleskopowego

Trzon teleskopowy (6) można nastawiać bezstopniowo w zakresie ok. 40 cm.

1. Uformować na końcu kabla sieciowego (13) pętlę, przeprowadzić przez ucho na rękojeści (14) i zawiesić ją w urządzeniu odciążającym kabel sieciowy (12).

2. Podłączyć urządzenie do sieci elektrycznej.

3. Aby włączyć urządzenie, przytrzymać wciśnięty wyłącznik bezpieczeństwa (10) naciskając jednocześnie wyłącznik (11). Urządzenie pracuje z prędkością maksymalną.

4. Aby wyłączyć urządzenie, zwolnić wyłącznik (11).

Odchylanie głowicy tnącej

Aby strzyc krawędzie ukośne czy górną część żywopłotu, można odchylać głowicę tnącą do 5 pozycji.

Nacisnąć przycisk blokujący (4) odchylając jednocześnie głowicę (2). Głowica zatrzaśnie się w żądanym położeniu po zwolnieniu przycisku.

PL

Obracanie rękojeści

Dzięki możliwości obracania rękojeści o 180° można zawsze uzyskać pozycję idealną do strzyżenia.

Przesunąć rygiel blokujący (9) do przodu, obracając jednocześnie rękojeść (14) w prawo albo w lewo. Rękojeść zatrzaśnie się w żądanym położeniu po zwolnieniu rygla.

Włączanie i wyłączanie

Uważaj na stabilną, pewną pozycję i dobrze trzymaj urządzenie obiema rękami, w wystarczającej odległości od ciała. Przed włączeniem urządzenia uważaj, by nie dotykało ono żadnych przedmiotów.

1. Założyć pas naramienny (18) (p. „Mocowanie pasa naramiennego”).

2. Podłącz urządzenie do sieci.

3. Aby włączyć urządzenie wciśnij wyłącznik bezpieczeństwa (11) i naciśnij jednocześnie włącznik-wyłącznik (10). Przycinarka do żywopłotów zaczyna pracować z najwyższą prędkością.
4. Aby wyłączyć urządzenie, zwol-nij jeden z przycisków.

Praca przy pomocy elektrycznych nożyc do żywopłotów

Nie używaj okrzesywarki stojąc na drabinie albo w niestabilnym miejscu.

Przemyśl każdy ruch, nie wy- konuj nieprzemyślanych cięć. Może to zagrozić Tobie i innym.

Podczas ciecia uwazaj, aby nie do- tykac zadnych przedmiotów, takich jak plot z drutu czy slupki podpierajace rosline. Moze to spowodowac uszkodzenie listwy nozowej.

Zawsze mocno trzymaj urządzenie obiema dłońmi, jedną ręką za tylny i drugą ręką za przedni uchwyt. Kciuk i palce muszą mocno obejmować uchwyty. Pracuj bezpiecznie, zachowując odpowiedni kąt roboczy (patrz rysunek wyżej).

• W razie zablokowania noza przez twarde przedmioty natychmiast wylacz urzadzenie, wyciagnij wtyczke z gniazda a następnie usun przedmiot.
• Pracując oddalaj się zawsze od gniazdka sieciowego. Ustal kierunek cięcia jeszcze przed rozpoczęciem pracy. Uważaj, żeby kabel nie dostał się do obszaru pracy! Nigdy nie kładź kabla na żywopłocie, gdzie mogą go łatwo przeciąć noże urządzenia.
• Nie przycinaj tępym lub zużytym nożem, powoduje to przeciążenia silnika i przekładni maszyny.
• Unikaj przeciazania urządzenia podczas pracy.

Natychmiast wyciagnij wtyczke z sieci, jeśli kabel zostanie uszkodzony, zaplatany lub przeciety.

Techniki cięcia

• Grube gałęzie wytnij najpierw za pomocą nożycy do cięcia gałęzi.
• Dwustronna listwa nożowa umożliwia cięcie w obu kierunkach lub cięcie na zmianę w jedną i drugą stronę ruchem wahadłowym.
• Podczas cięcia w pionie przesuwaj

nożyce równomiernie w przód lub po łuku w góre lub w dół.

• Podczas cięcia w poziomie przesuwaj nożyce do cięcia żywopłotów sierpo-watym ruchem w kierunku krawędzi żywopłotu, aby obcięte gałączki spadły na ziemię.
• Aby uzyskać długie, proste linie zaleca się rozpięcie sznurka.

Przycinanie żywopłotów:

Zaleca się przycinanie żywopłotów w trapez, aby uniknąć ogołoce-nia dolnych gałęzi. Odpowiada to naturalnemu wzrostowi rośliny i pozwala na optymalny rozwój rośliny. Podczas cięcia usuwa się tylko nowe tegoroczne odrośla. W ten sposób tworzy się gęste rozgałęzienia i dobrą osłonę przed wzrokiem osób trzecich.

1. Przytnij najpierw boki żywopłotu. W tym celu przesuwaj nożyce do żywopłotów w kierunku wzrostu od dołu ku górze. Jeśli będziesz prowadził nożyce z góry ku dołowi, wówczas mniejsze gałączki będą przesuwać się na zewnątrz, w wyniku czego powstaną przewężenia lub dziury.
2. Górną krawędź przytnij następnie według swojego gustu prosto, w kształcie dachu lub na okrągło.
3. Modeluj już młode rośliny na żądany kształt. Główny pęd powinien pozostać nieuszkodzony, dopóki żywopłot nie osiągnie żądanej wysokości. Wszystkie inne pędy obcina się do połowy.

Pielęgnacja żywopłotów rosnących swobodnie:

Żywopłoty rosnące swobodnie nie są wprawdzie modelowane, jednak muszą być regularnie pielęgnowane, aby żywopłot nie osiągnął nadmiernej wysokości.

Konserwacja i naprawy

Wykonywanie prac naprawczych i konserwacyjnych, które nie są wymienione w tej instrukcji obsługi, należy zlecać naszemu Centrum serwisowemu. Stosuj wyłącznie oryginalne części.

Nie używaj środków czyszczących ani rozpuszczalników. Mógłbyś w ten sposób nieodwracalnie uszkodzić urządzenie. Substancje chemiczne mogą zaatakować elementy urządzenia wykonane z tworzywa sztucznego.

Przed rozpoczęciem wykonywania jakichkolwiek prac przy urządzeniu wyciągnij wtyczkę z gniazda siecio- wego.

Podczas wykonywania jakichkol- wiek czynności przy nożach noś rękawice.

Przeprowadzaj regularnie wymienione poniżej prace konserwacyjne i naprawcze. Dzięki temu będziesz miał gwarancję długotrwałej i niezawodnej sprawności urządzenia.

• Zawsze przed rozpoczęciem użytkowania kontroluj nożyce do żywopłotów pod względem widocznych wad jak luźne, zużyte lub uszkodzone elementy. Sprawdź właściwe dokręcenie śrub listwy nożowej.
• Sprawdź pokrywy i urządzenia ochronne pod względem uszkodzeń, właściwego zamocowania. W razie potrzeby

PL

dokonaj ich wymiany.

• Utrzymuj szczeliny wentylacyjne (3) w czystości (głowica tnąca) (2). W tym celu używaj wilgotnej ściereczki lub szczotki. Nie wolno spryskiwać urządzenia wodą ani zanurzać go w wodzie.
• Urządzenie zawsze powinno być czyste.

Po każdym użyciu urządzenia należy

- wyczyścić nóż (naoliwioną ście-

reczka);

- belkę nożową naoliwić za pomo- cą oliwiarki lub sprayu.

• Lekkie szczerby na ostrzach możesz wyrównywać sam. W tym celu przeciagnij ostrza osełką do ostrzenia na mokro. Tylko ostre noże zapewniają skuteczne i dokładne przycinanie.
• Tępe, wygięte lub uszkodzone może muszą być wymieniane.

Przechowywanie

• Przechowuj urządzenie w dostarczonej osłonie noża, w suchym i niedostępnym dla dzieci miejscu.
• Przechowuj urządzenie w pozycji leżącej lub zabezpieczonej przed przewróceniem. Ustaw mechanizm tnący w pozycji przechowywania.

Złomowanie i ochrona środowiska

Przekaż urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji.

Urządzeń elektrycznych nie należy wyrzucać razem z odpadami domowymi.

• Urządzenie należy oddać do zakładu zajmującego się utylizacją. Użyte w nim tworzywa sztuczne i metale mogą zostać posortowane i poddane ponownemu przetworzeniu. Spytaj w naszym Centrum Serwisowym. Utylizację przesłanych nam uszkodzonych urządzeń przeprowadzamy bezpłatnie.
• Przekaż odcięte gałęzie do kompostowania, nie wyrzucaj ich do kontenera na śmieci.
• Utylizację przesłanych nam uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Dane techniczne

Nożyce do cięcia żywopłotów z drążkiem teleskopowym.....EHS 460-2 T

Znamionowe napięcie

wejściowe ...... 230-240 V\~, 50 Hz

Pobór mocy ....460 W

Skok noży 1500 min ^-1

Klasa ochrony......

Typ zabezpieczenia....IP 20

Masa 4,2 kg

Długość noża....450 mm

Długość cięcia 410 mm

Grubość cięcia....18 mm

Poziom ciśnienia akustycznego

(L_pA) .....86,52 dB(A); K_pA=1,28 dB(A)

Poziom mocy akustycznej ( L_WA )

zmierzony...96,33 dB(A); K_WA=1,28 dB(A)

gwarantowany....98 dB(A)

Wibracje (a _h )

na uchwycie 1,212 m/s²

na uchwycie dodatkowy ..... 0,848 m/s²

K = 1,5 ~m / s^2

Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być wykorzystywana do porównań urządzenia elektrycznego z innymi urządzeniami.

Podana wartość emisji drgań może też

sł użyć do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Ostrzeżenie: Wartość emisji drgań może się różnić w czasie korzystania z urządzenia od podanej wartości, jest to zależne od sposobu używania urządzenia.

Istnieje konieczność określenia i zastosowania środków ochrony użytkownika, opartych na ocenie ekspozycji w rzeczywistych warunkach używania urządzenia (należy przy tym uwzględnić wszystkie części cyklu roboczego, na przykład okresy czasu, w których urządzenie elektryczne jest wyłączone bądź jest włączone, ale pracuje bez obciążenia).

Wartości poziomu hałasu i wibracji ustalone zostały zgodnie z normami i przepisami wymienionymi w oświadczeniu zgodności. Zmiany techniczne i wizualne mogą być podejmowane w trakcie dalszego rozwoju urządzenia bez zapowiedzi. Wszelkie wymiary, wskazówki i dane podawana są z tego powodu bez gwarancji. Dlatego nie można dochodzić żadnych roszczeń prawnych wysuwanych na podstawie niniejszej instrukcji obsługi.

Gwarancja

• Na niniejsze urządzenie udzielamy 24-miesiącznej gwarancji.

• Szkody wywołane przez naturalne zużycie, przeciążenie lub nieprawidłową obsługę są wykluczone z zakresu gwarancji. Niektóre części konstrukcyjne ulegają normalnemu zużyciu i są wykluczone z zakresu gwarancji. Zaliczają się do nich przede wszystkim listwy nożowe, mimośród i szczotki węglowe, o ile uszkodzenia nie wynikają z wad materiałowych.

• Warunkiem skorzystania z uprawnień gwarancyjnych jest ponadto przestrzeganie wskazówek dotyczących oczyszczania i konserwacji urządzenia.

• Szkody wywołane wadami materiałowymi lub produkcyjnymi zostaną bezpłatnie usunięte przez dostarczenie zastępczego urządzenia bądź przez naprawę. Warunkiem skorzystania z gwarancji jest przekazanie nierozmontowanego urządzenia z dowodem zakupu i gwarancji sklepowi, w którym zostało ono kupione.

Serwis naprawczy

• Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu. Nasze Centrum Serwisowe chętnie sporządzi kosztorys naprawy.
  Przyjmujemy tylko urządzenia, które zostały nam przysłane w odpowiednim opakowaniu z opłaceniem pełnego kosztu przesyłki.
• Uwaga: W przypadku reklamacji gwarancyjnej lub zlecenia naprawy użytkownik powinien dostarczyć oczyszczone urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego.

Przesyłki nadane bez uiszczenia wystarczającej opłaty pocztowej, w charakterze przesyłki o nietypowych wymiarach, ekspresem lub inną przesyłką specjalną nie będą przyjmowane.

- Utylizację przesłanych nam uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Usuwanie ustek

Problem Możliwa	przyczyna Środek zaradczy
Urządzenie nie chce się załączyć	Brak napięcia sieciowego	Sprawdzić gniazdko, przewód, sieć i bezpieczniki, w razie potrzeby zlecić naprawę elektrykowi
	Uszkodzony włącznik/wyłącznik	Naprawa w Centrum serwisowym
	Zużyte szczotki węglowe
	Uszkodzony silnik
Urządzenie pracuje z przerwami	Uszkodzony przewód sieciowy	Sprawdzić kabel, w razie potrzeby wymiana w naszym Centrum Serwisowym
	Luźny styk wewnątrz urządzenia	Naprawa w Centrum serwisowym
	Uszkodzony włącznik/wyłącznik
Noże nagrzewają się	Tępe noże	Przeszlifować albo wymienić belkę nożową (Centrum Serwisowe)
	Noże są wyszczerbione	Sprawdzić albo wymienić belkę nożową (Centrum Serwisowe)
	Zbyt duże tarcie na skutek braku smarowania.	Naoliwić listwę nożową.

Części zamienne

Części zamienne możesz zamówić bezpośrednio w Centrum Serwisowym Grizzly. Przy zamawianiu koniecznie podaj typ urządzenia.

Przy zamawianiu części koniecznie podaj typ maszyny i numer części podany na rysunku samorozwijającym.

Obsah

Účel použití 103

Traducción de laDeclaración deconformidad CE original	Tłumaczenie oryginalnej deklaracjizgodności WE
Mediante la presente declaramos que el modo constructivo dePodadora con mango telescópicoserie de construcción EHS 460-2 TNúmero de serie201602000001 - 201602003000a las siguientes Directivas de la UEcorrientes en su respectiva versiónvigente:	Niniejszym oświadczamy,że konstrukcjaNożyce do cięcia żywopłotów z drążkiem teleskopowymseriia produkcyjna EHS 460-2 TNumer seryjny201602000001 - 201602003000spełnia wymogi odpowiednich Dyrektyw UE w ich aktualnie obowiązującym brzmieniu:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU*
Para garantizar la conformidad, se aplicaron las siguientes normas armonizadas, así como las normas y regulaciones nacionales:	W celu zapewnienia zgodności z powyższymi dyrektywami zastosowano następujące normy harmonizujące oraz normy i przepisy krajowe:
EN ISO 12100:2010 • EN 60745-1:2009/A11:2010 • EN ISO 10517:2009EN 55014-1:2006/A2:2011 • EN 55014-2:1997/A2:2008 • EN 61000-3-3:2013EN 61000-3-2:2006/A2:2009
Además, se confirma, en conformidad con la Directriz de emisión de ruidos 2000/14/CE:Nivel de potencia acústica:garantizado: 98,0 dB(A);medido: 96,33 dB(A)Procedimiento de evaluación de conformidad aplicado según indicación en anexo V / 2000/14/CE	Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu2000/14/EC:poziom mocy akustycznej gwarantowany: 98 dB(A)zmierzony: 96,33 dB(A)Zastosowana procedura oceny zgodności odpowiada załącznikowi V/ 2000/14/EC
El fabricante es el único responsable de expedir esta Declaración de Conformidad:	Wyłączną odpowiedzialność za wystawienie tej deklaracji zgodności ponosi producent:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim, Germany01.04.2016	Volker LappasApoderado de documentación,Osoba upoważniona do sporządzania dokumentacji techniczne

* El objeto de la declaración arriba descrito cumple con las directrices de la Directiva 2011/65/UE del Parlamento Europeo y del Consejo de 8 de junio de 2011 sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.
* Wyżej opisany przedmiot deklaracji spełnia wymogi dyrektywy 2011/65/UE Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym
