GEBRUIKSAANWIJZING EHS 460-2 T Grizzly

Toepassingsgebied 29

Veiligheidsvoorschriften....30

Symbolen op het apparaat....30

Symbolen in de gebruiksaanwijzing...30

Algemene veiligheidsvoorschriften .. 30

Algemene veiligheidsinstructies voor elektrisch gereedschap....31

Speciale Veiligheidsinstructies voor Heggenscharen....33

Algemene beschrijving 34

Funktiebeschrijving 34

Overzicht....34

Omvang van de levering 34

Montagehandleiding....35

Bediening 35

Telescopische steel verstellen ..... 36

Snoeikop buigen 36

Handgreep draaien 36

Aan- en uitschakelen 36

Werken met de elektrische heggen- schaar 36

Kniptechnieken 37

Onderhoud en reiniging....38

Bewaren.... 38

Verwerking en milieubescherming ... 38

Vervangstukken 39

Vertaling van de originele CE- conformiteitsverklaring.... 140

Explosietekening....145

Lees, alvorens het apparaat te gebruiken, aandachtig deze gebruiksaanwijzing door voor uw eigen veiligheid en die van anderen. Bewaar de handleiding goed en geef deze door aan de volgende gebruiker van deze soldeerbout, zodat iedere gebruiker te allen tijde kan beschikken over de informatie.

Toepassingsgebied

De machine is enkel voor het knippen en maaien van heggen, struiken en sierheesters op privégebied geschikt.

De telescopische steel maakt het snoeien van hoge heggen vanop de grond mogelijk. Elk ander gebruik, dat in deze gebruiksaanwijzing niet uitdrukkelijk wordt vermeld, kan schade aan de machine veroorzaken en een ernstig gevaar voor de gebruiker betekenen.

Dit apparaat is niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.

Het apparaat is bedoeld voor gebruik door volwassenen. Jongeren boven 16 jaar mogen het apparaat enkel onder toezicht gebruiken. Gebruik de heggenschaar niet als het regent of als de heg nat is.

De producent is niet verantwoordelijk voor beschadigingen, die door onrechtmatig gebruik of verkeerde bediening worden veroorzaakt.

De fabrikant is niet aansprakelijk voor schade die door onreglementair gebruik of verkeerde bediening werd veroorzaakt.

Gebruik de machine niet als het mes stomp is. Stark versiete mesbalk kann schade aan de machine veroorzaken. Mesbalk regelmatig laten slijpen.

NL

Veiligheidsvoorschriften

Dit gedeelte beschrijft de wezenlijke veiligheidsvoorschriften, die bij het werken met de elektrische heggenschaar moeten worden nageleefd.

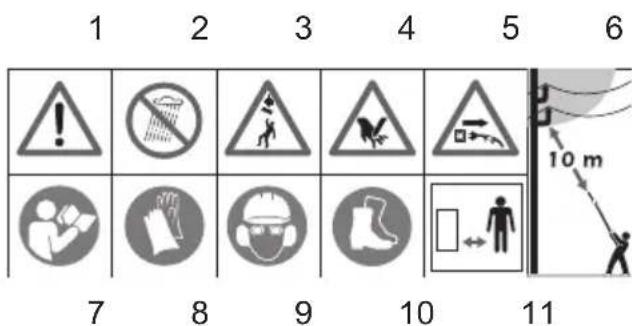

Symbolen op het apparaat

1 2 3 4 5 6 7 8 9 10 11 10 m

1 Let op!

2 Gebruik de heggenschaar niet als het regent of als de heg nat is.

3 Opgelet! Neervallende voorwerpen. In het bijzonder bij het snoeien boven ooghoogte.

4 Opgelet! Gevaar voor verwondingen door in werking zijnde messen.

5 Trek onmiddellijk de stekker uit het stopcontact als de stroomkabel beschadigd of doorgeknipt werd of verward raakte en als de machine ook voor korte duur onbewaakt achtergelaten wordt.

6 Levensgevaar door elektrische schok! Neem minstens een afstand van 10 m tot bovengrondse elektriciteitsleidingen in acht.

7 Gebruiksaanwijzing raadplegen

8 Draag bij reinigings- en onderhoudswerkzaamheden veiligheidshandschoenen.

9 Draag een persoonlijke veiligheids-uitrusting. Draag vooral een veiligheidsbril of beter nog een veiligheidsmasker, bescherming voor de oren en veiligheidshelm.

10 Draag snijvaste veiligheidslaarzen met anti-slip-zolen.

11 Omstaande personen mogen niet in de gevarenzone komen.

Aanduiding van het geluidsvolume L_WA in dB.

Machines horen niet bij huishoude- lijk afval thuis.

Symbolen in de gebruiksaan-wijzing

Gevaarsymbool met informatie over de preventie van personen- of zaakschade.

Gebodsteken (in plaats van het uitroepingsteken wordt het gebod toegelicht) met informatie over de preventie van schade.

Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken.

Algemene veiligheidsvoorschriften

Maakt u zich eerst met alle bedieningsonderdelen vertrouwd, alvorens u met het apparaat begint te werken. Oefen het hanteren en werken met het apparaat en laat een vakman of een frequent gebruiker u functie, werkingswijze en werktechnieken uitleggen. Verzekert u zich ervan, dat u het apparaat in geval van nood onmiddellijk kan uitschakelen. Onvakkundig ge-

bruik van het apparaat kan ernstige verwondingen veroorzaken.

Indien er zich tijdens de werking een ongeval of een storing voordoet, dient het apparaat onmiddellijk uitgeschakeld en dient de netstekker uitgetrokken te worden. Verzorg verwondingen oordeelkundig of raadpleeg een arts. Lees om storingen te verhelpen het hoofdstuk "Foutopsporing" of contacteer ons servicecenter.

Algemene veiligheidsinstructies voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen. Verzuim bij de naleving van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzing voor de toekomst.

Het in de veiligheidsinstructies gebruikte begrip „Elektrisch gereedschap“ heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding (zonder netsnoer).

Veiligheid op de werkplaats:

• Houd uw werkterrein netjes en goed verlicht. Wanorde of onverlichte werkterreinen kunnen tot ongevallen leiden.
• Werk met het elektrische gereedschap niet in een explosieve omgeving, waarin er zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap produceert vonken, die het stof of de dampen kunnen

doen ontsteken.

- Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap op een veilige afstand. Bij afleiding kunt u de controle over het apparaat verliezen.

Elektrische veiligheid:

Opgepast: zo vermijdt u ongevallen en verwondingen door een elektrische schok:

• De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met elektrisch gereedschap met randaarde. Ongewijzigde stekkers en passende stopcontacten verlagen het risico op een elektrische schok.
• Vermijd lichamelijk contact met ge-aarde oppervlakken zoals van buizen, verwarmingsinstallaties, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.
• Houd het elektrische gereedschap op een veilige afstand van regen of nattigheid. Het binnendringen van water in elektrisch gereedschap verhoogt het risico op een elektrische schok.
• Gebruik de kabel niet voor een verkeerd doeleinde om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel op een veilige afstand van hitte, olie, scherpe kanten of bewegende apparaatonderdelen. Beschadigde of verstrikt geraakte kabels verhogen het risico op een elektrische schok.
• Als u met het elektrische gereedschap in de open lucht werkt, ge-

NL

bruikt u enkel verlengsnoeren, die ook voor buiten geschikt zijn. Het gebruik van een voor buiten geschikt verlengsnoer verlaagt het risico op een elektrische schok.

• Indien de werking van het elektrische gereedschap in een vochtige omgeving niet vermijdbaar is, maakt u gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar verlaagt het risico op een elektrische schok.
• Sluit het apparaat, als het mogelijk is, enkel aan op een lekstroom-schakelaar met een afslagstroom van maximaal 30 mA.
• Als het netsnoer van dit apparaat beschadigd wordt, moet het door de fabrikant of door zijn klantenserviceafdeling of door een gelijkwaardig gekwalificeerde persoon vervangen worden om gevaren te vermijden.

Veiligheid van personen:

Opgepast: zo vermijdt u ongevallen en verwondingen:

• Wees aandacht, let erop wat u doet en ga met verstand aan het werk met het elektrische gereedschap. Gebruik het elektrische gereedschap niet wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen staat. Eén moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
• Draag een persoonlijke beschermingsuitrusting en altijd een beschermbril. Het dragen van een persoonlijke beschermingsuitrusting, zoals slipvrije veiligheidsschoenen, beschermende helm of gehoorbescherming, verlaagt het risico op verwondingen.

- Vermijd een onopzettelijke ingebruikname. Vergewis u dat het elektrische gereedschap uitgeschakeld is voordat u ze op de stroomvoorziening aansluit, oprapt of draagt.

Indien u bij het dragen van het elektrische gereedschap uw vinger op de schakelaar houdt of het apparaat ingeschakeld op de stroomvoorziening aan-sluit, kan dit tot ongevallen leiden.

- Verwijder het instellingsgereedschap of schroefsleutels voordat u het elektrische gereedschap inschakelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondingen leiden.

- Vermijd een abnormale lichaams-houding. Zorg voor een veilige stand en houd te allen tijde het evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren.

- Draag geschikte kledij. Draag geen wijde kleding of sieraden. Houd haar, kledij en handschoenen op een veilige afstand van bewegende onderdelen. Loszittende kledij, sieraden of lang haar kunnen door bewegende onderdelen vastgegrepen worden.

Gebruik en behandeling van het elektrische gereedschap:

• Overbelast het apparaat niet. Gebruik voor uw werk het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogensgebied.
• Gebruik geen elektrisch gereedschap, waarvan de schakelaar defect is. Elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.

- Trek de stekker uit het stopcontact

voordat u apparaatinstellingen doorvoert, toebehoren wisselt of het apparaat weglegt. Deze voorzorgsmaatregel voorkomt een onopzettelijke start van het elektrische gereedschap.

- Bewaar het ongebruikte elektrische gereedschap buiten het bereik van kinderen. Laat personen, die met het apparaat niet vertrouwd zijn of deze aanwijzingen niet gelezen hebben, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen gebruikt wordt.

- Onderhoud het elektrische gereedschap met zorg. Controleer, of beweegbare onderdelen foutloos functioneren en niet klemmen, of er onderdelen gebroken of zodanig beschadigd zijn, dat de werking van het elektrische gereedschap in negatieve zin beïnvloed wordt. Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Tal van ongevallen zijn aan slecht onderhouden elektrisch gereedschap te wijten.

- Houd snoeigereedschap scherp en netjes. Zorgvuldig onderhouden snoeigereedschap met scherpe snoeikanten gaat minder klemmen en is gemakkelijker te bedienen.

- Gebruik het elektrische gereedschap, toebehoren, inzetgereedschap, enz. in overeenstemming met deze aanwijzingen. Neem daarbij de arbeidsomstandigheden en de uit te voeren werkzaamheid in acht. Het gebruik van het elektrische gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

- Doorzoek de haag vóór het werk naar verborgen objecten, bijvoorbeeld draad etc.

- Houd de heggenschaar correct vast, bijvoorbeeld met beide handen aan de handgrepen als er twee handgrepen

voorhanden zijn. Het verlies van de controle over het apparaat kan tot verwondingen leiden.

Service:

- Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd, vakkundig geschoold personeel en uitsluitend met originele reserveonderdelen repareren. Daardoor wordt gewaarborgd dat de veiligheid van het elektrische gereedschap gehandhaafd blijft.

Speciale Veiligheidsinstructies voor Heggenscharen

- Houd alle lichaamsdelen op een veilige afstand van het snoeimes. Tracht niet, bij een draaiend mes snoeiafval te verwijderen of te snoeien materiaal vast te houden. Verwijder ingeklemd snoeiafval enkel bij een uitgeschakeld apparaat.

Eén moment van onoplettendheid bij gebruikmaking van de heggenschaar kan tot ernstige verwondingen leiden.

- Draag de heggenschaar aan de handgreep bij een stilstaand mes. Bij transport of bewaring van de heggenschaar steeds de beschermende afdekking opzetten. Een zorgvuldige omgang met het apparaat vermindert het gevaar voor verwondingen door het mes.

- Houd het elektrische gereedschap uitsluitend vast met de geïsoleerde greepoppervlakken omdat het snoeimes in aanraking met verborgen stroomleidingen kan komen. Het contact van het snoeimes met een spanningvoerende leiding kan metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden.

NL

• Houd het snoer op een veilige afstand van het snoeibereik. Tijdens het arbeidsproces kan het snoer in het struikgewas verborgen zijn en per vergissing doorgesneden worden.
• Doorzoek de haag vóór het werk naar verborgen objecten, bijvoorbeeld draad etc.
• Houd de heggenschaar correct vast, bijvoorbeeld met beide handen aan de handgrepen als er twee handgrepen voorhanden zijn. Het verlies van de controle over het apparaat kan tot verwondingen leiden.
• Draag bij de werkzaamheden met het apparaat geschikte kledij en werkhandschoenen. Raak het apparaat nooit via het snoeimes aan of til het nooit via het snoeimes op. Het contact met het snoeimes kan tot verwondingen leiden.

Algemene beschrijving

De afbeeldingen voor de bediening van het apparaat vindt u op de pagina's 2-3.

Funktiebeschrijving

Det apparaat bezit een elektrische motor als aandrijving. Het toestel is voor de veiligheid dubbel geïsoleerd en hoeft geen aarding. De heggenschaar beschikt over een dubbelzijdige mesbalk met veiligheidsmessen. Bij het snijden bewegen de messen lineair heen en weer.

Om de gebruiker te beschermen, kan het apparaat alleen worden ingeschakeld als de veiligheidsschakelaar wordt ingedrukt. De handbescherming beschermt ook tegen takken en twijgen.

De funkcie van de bedieningselementen leest u in de volgende beschrijvingen.

Overzicht

1 Veiligheidsmesbalk

2 Snoeikop
3 Ventilatieopeningen

4 Vergrendelknop voor buigbare snoeikop
5 Bevestigingsschroef telescopische steel + bevestigingsmoer
6 Telescopische steel
7 Hoogteverstelschroef + bevestigingsmoer

8 Inbussleutel

9 Blokkeergrendel voor draaibare handgreep

10 Veiligheidsschakelaar
11 Aan-/uitschakelaar
12 Trekontlasting
13 Voedingskabel
14 Handgreep

15 Draafhouder voor schouderriem
16 Inbusschroef voor de instelling van de draadhouder
17 Extra handgreep

18 Schouderriem

Omvang van de levering

Pak het apparaat uit en controleer, of de inhoud volledig is. Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmateriaal.

• Heggenschaar met telescopische steel (tweedelig)
• Beschermingskoker
• Bevestigingsschroef telescopische steel + bevestigingsmoer
• Hoogteverstelschroef + bevestigingsmoer
• Schouderriem
• Inbussleutel
• Vertaling van de originele gebruik- saanwijzing

Montagehandleiding

Trek alvorens u aan het apparaat gaat werken de stekker uit het stopkontakt.

Wanneer de buizen van het apparaat niet in elkaar gestoken en correct vastgeschroefd zijn, kan het apparaat niet ingeschakeld worden.

Een veiligheidsschakelaar ver- hindert de werking!

Gebruik enkel originele onderdelen.

De inbussleutel (8) bevindt zich in zijn houder aan de telescopische steel (6).

Hoogteverstelschroef monteren (zie kleine afbeelding):

1. Duw de bevestigingsmoer (7b) in de opname aan de telescopische steel (6).
2. Monteer de bijgevoegde hoogteverstelschroef (7a).

Telescopische steel monteren

1. Trek de zeskantige aluminium-umbuis van de telescopische steel (6) tegen een merkbare weerstand uit. (De merkbare weerstand berust op de niet zichtbare kabel in de buis).
2. Steek het uiteinde van de zes- kantige aluminiumbuis (6) in de daarvoor bestemde opening aan het uiteinde van de steel onder de snoeikop (2).

Let erop dat het snoet niet ge- kneld raakt. Schuif de zeskantige aluminiumbuis (6) zover in totdat

u een klikkend geluid van de veiligheidsschakelaar waarneemt en de openingen voor de inbus-schroef (5) boven elkaar liggen.

1. Bevestig de beide onderdelen met behulp van de bijgevoegde inbusschroef (5a) en bevestigingsmoer (5b).

Schouderriem bevestigen:

1. Bevestig de karabijnhaak van de schouderriem (18) aan de draafhouder (15) aan de telescopische steel van het apparaat.

2. Stel de riemlengte zodanig in, dat de draadhouder (15) zich ter hoogte van de heup bevindt.

3. Aanvullend kunt u de draadhouder (15) aan de telescopische steel na het losdraaien van de inbusschroef (16) in de hoogte verstellen.

Bediening

Gebruik de machine niet zonder handbescherming. Draag tijdens het werken met de machine aangepaste kledij en werkhandschoenen.

Kontroleer voor elk gebruik, of de machine goed funktioneert. De aan-/uit schakelaar en de veiligheidsschakelaar mogen niet worden vergrendeld. U moet na loslaten van de schakelaar de motor uitschakelen. Indien een schakelaar beschadigd is, mag de machine niet meer worden gebruikt. Let er op, dat de net-spanning met het typelabel op de machine overeenstemt.

NL

Let op geluidsoverlast en plaatselijke voorschriften.

De telescopische steel (6) kan traploos ca. 40 cm versteld worden.

1. Draai de hoogteverstelschroef (7) los.

2. Stel de lengte van de telescopische steel (6) in door daaraan te trekken of deze te verschuiven.

3. Schroef de hoogteverstelschroef (7) eer vast.

Snoeikop buigen

Om ook schuine kanten of de bovenzijde van de heg te snoeien, kunt u de snoeikop in 5 posities zwenken.

Druk de vergrendelknop (4) in en zwenk gelijktijdig de snoeikop (2). Na het loslaten van de vergrendelknop klikt hij in de gewenste positie vast.

Handgreep draaien

Door de 180° draaibare handgreep hebt u altijd de ideale snoeipositie.

Schuif de blokkeergrendel (9) voorwaarts en draai gelijktijdig de handgreep (14) naar rechts of naar links. Na het loslaten van de blokkeergrendel klikt jij in de gewenste positie vast.

Aan- en uitschakelen

Zorg dat u stevig staat en houd het apparaat met twee handen goed vast. Bewaar voldoende afstand tot uw eigen lichaam.

Let voor u het apparaat inschakelt op dat het niet in aanraking komt met andere voorwerpen.

1. Doe de schouderriem (18) aan (zie "Schouderriem bevestigen")

2. Vorm uit het uiteinde van het ne- taansluitingssnoer (13) een lus, breng deze door het oog aan de handgreep (14) en haak ze in de kabeltrekontlasting (12) vast.

3. Sluit het apparaat op de net-spanning aan.

4. Om in te schakelen, houdt u de veiligheidsschakelaar (10) ingedrukt en drukt u gelijktijdig de schakelaar "Aan/uit" (11) in. Het apparaat draait met maximale snelheid.

5. Om uit te schakelen, laat u de schakelaar "Aan/uit" (11) weer los.

Werken met de elektrische heggenschaar

Gebruik de hoogsnoeier niet op een ladder staande of op een on- veilige standplaats. Laat u niet tot een onbezonnen snede verleiden. Dat zou uzelf en andere personen in gevaar kunnen brengen.

Let er op, dat u tijdens het snoeien geen voorwerpen zoals bv. draada-frastering of plantenondersteuning raakt. Dit kan schade aan het mesblad veroorzaken.

Houd het apparaat altijd met beide handen goed vast en dit met één hand aan de achterste en met de andere hand aan de voorste handgreep. Duim en vingers moeten de handgrepen vast omsluiten. Let op de voorgeschreven werkhoek om een veilige werkwijze te garanderen.

• Schakel bij het blokkeren van de messen door harde voorwerpen de machine onmiddellijk uit, trek de stekker uit het stopkontakt en verwijder dan het voorwerp.
• Werk altijd van het stopcontact weg. Bepaal daarom uw werkrichting voordat u met de werkzaamheden begint. Let op dat de kabel niet binnen het werkgebied komt. Leg de kabel nooit over de heg waar het eenvoudig kan worden doorgesneden door de messen van de heggenschaar.
• Snij niet met stompe of versleten messen: hierdoor raken de motor en de aandrijving van uw machine overbelast.
• Vermijdt overbelasting van de machine tijdens het werken.

Trek onmiddellijk de stekker uit het stopkontakt als de kabel beschadigd of doorgeknipt werd of verward raakte.

Kniptechnieken

• Knip dikke takken eerst met een snoeischaar af.

• Het tweezijdig mesblad maakt het mogelijk in beide richtingen te knippen of met pendelbewegingen von de ene kant naar de andere.

• Bij vertikaal knippen de heggenschaar gelijkmatig voorwaarts bewegen of boogvormig op en neer.

• Bij horizontaal knippen de heggen-schaar sikkelvormig tot de rand van de heg bewegen, zodat afgeknipte takken naar beneden kunnen vallen.
• Om lange, rechte lijnen te behouden, wordt het spannen van een draad aanbevolen.

Heggen snoeien

Het wordt aangeraden om heggen in trapezevorm te knippen, om het kaal worden van de onderste takken te verhinderen. Dit beantwoordt aan de natuurlijke groei en laat de heg optimaal bloeien. Bij het snoeien worden alleen de nieuwe loten geknipt, zo wordt een dichte vertakking en een goede bescherming tegen inkijk gevormd.

1. Knip eerst de zijkanten van een heg. Beweeg de heggenschaar in de groei-richting van onder naar boven. Als u van boven naar onder knipt, komen dunne takken naar buiten, waardoor er kale plekken of gaten ontstaan.
2. Knip dan de bovenkant naar keuze recht, dakvormig of rond.
3. Knip jonge planten reeds op de gewenste vorm. De hoofdloot moet onbeschadigd blijven totdat de heg de gewenste hoogte bereikt heeft. Alle andere loten worden tot op de helft geknipt.

Vrijstaande heggen verzorgen:

Vrijstaande heggen worden weliswaar niet in vorm geknipt, moeten echter regelmatig verzorgd worden zodat ze niet te hoog worden.

NL

Onderhoud en reiniging

Laat onderhoudswerkzaamheden die niet in deze handleiding worden beschreven uitvoeren door ons servicecenter. Gebruik enkel originele onderdelen.

Gebruik geen reinigings- resp. oplosmiddelen. U kan de machine daarmee onherstelbaar beschadigen. Chemische bestanddelen kunnen de kunststoffen onderdelen van de machine aantasten.

Trek alvorens u aan het apparaat gaat werken de stekker uit het stopkontakt.

Draag handschoenen tijdens het werken met de messen.

Voer de volgende onderhouds- en reinigingswerken regelmatig uit. Dan bent u zeker van een lang en betrouwbaar gebruik.

• Kontroleer de machine voor elk gebruik op duidelijke tekenen van losse, versleten of beschadigde onderdelen. Kontroleer of de schroeven goed vastzitten in het mesblad.
• Kontroleer de afdekkingen en beschermingen op beschadigingen en kontroleer of ze goed vastzitten. Vervang deze indien nodig.
• Houdt ventilatie-openingen (3) en motorbehuizing (snoeikop) (2) rein. Gebruik hiervoor een vochtige doek of een borstel. De machine mag noch met water afgesproeid noch in water gelegd worden.
• Houdt u het toestel steeds schoon. Telkens na gebruik van het apparaat moet u

- het mes reinigen (met olieachtige

vod);

- de mesbalk met oliekannetje of spray oliën.

- Lichte kerven aan de lemmeten kunt u zelf gladmaken. Trekt u hiervoor de lemmeten met een oliesteen af. Alleen scherpe messen zorgen voor een goede snijprestatie.

Bewaren

- Bewaar de heggenschaar buiten bereik van kinderen in de meegeleverde beschermhoes.

Verwerking en milieubescherming

Breng het apparaat, de toebehoren en de verpakking naar een geschikt recyclage-punt.

Machines horen niet bij huishoude- lijk afval thuis.

• Geef uw machine aan een afvalinza-melpunt af. De kunststoffen en meta-len onderdelen worden naar soort gescheiden en dan gerecycleerd. Voor vragen hieromtrent kunt u terecht bij ons servicecenter.
• Composteer gesneden takken en werp ze niet in de vuilnisbak.
• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.

Vervangstukken

Reserveonderdelen kunt u direct bestellen via het Grizzly-servicecenter.

Gelieve bij de bestelling beslist het machine type en het onderdeelnummer in de explosietekening te vermelden.

Technische gegevens

Heggenschaar met telescopische steel

EHS 460-2 T

Netspanning ..... 230-240 V\~, 50 Hz

Prestatievermogen ....460 W

Messlag 1500 min ^-1

Beschermingsklasse...... □II

Beschermingsniveau IP 20

Gewicht 4,2 kg

Meslengte 450 mm

Snijlengte....410 mm

Tandafstand 18 mm

Geluidsdrukniveau

(L_pA) 86,52 dB(A); K_pA = 1,28 dB(A)

Geluidsvermogensniveau ( L_WA )

gemeten ..... 96,33 dB(A); K_WA=1,28 dB(A)

gewaarborgd 98 dB(A)

Vibratie ( a_h )

aan de handgreep....1,212 m/s ^2

aan de extra handgreep ..... 0,848 m/s ^2

K=1,5 m/s^2

Geluids- en vibratiewaarden werden volgens de in de conformiteitverklaring genoemde normen en bepalingen vast-gesteld.

Technische en optische veranderingen kunnen in het kader van ontwikkelingen zonder aankondiging worden uitgevoerd.

Alle maten, richtlijnen en gegevens van deze gebruiksaanwijzing zijn daarom onder voorbehoud. Wettelijke aansprakelijkheid, die op basis van de gebruiksaanwijzing wordt gesteld, kan daardoor niet geldig worden gemaakt.

De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testmethode gemeten en kan ter vergelijking van een stuk elektrisch gereedschap met een ander gebruikt worden.

De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden.

Waarschuwing: Afhankelijk van de manier, waarop het elektrische gereedschap gebruikt wordt, kan de trilingemissiewaarde tijdens het effectieve gebruik van het elektrische gereedschap van de aangegeven waarde verschillen.

De noodzaak bestaat, veiligheidsmaatregelen ter bescherming van de operator vast te leggen, die op een inschatting van de blootstelling in de effectieve gebruiksomstandigheden gebaseerd zijn (hierbij moet er met alle aandelen van de bedrijfscyclus rekening gehouden worden, zo bijvoorbeeld met tijden, tijdens dewelke het elektrische gereedschap uitgeschakeld is, en tijden, tijdens dewelke het weliswaar ingeschakeld is, maar zonder belasting functioneert).

Garantie

- Wij geven 24 maanden garantie op dit product.

- Deze garantiebepaling is niet van toepassing op beschadigingen die het gevolg zijn van natuurlijke slijtage, onreglementair gebruik of overbelasting. Bepaalde onderdelen van de pomp worden blootgesteld aan natuurlijke slijtage. Deze onderdelen vallen niet onder de garantiebepaling. Hieronder vallen in het bijzonder: mesblad, kolderschijf en koolborstels.

- De vereiste voorwaarde voor garantievergoedingen is bovendien dat de in de gebruiksaanwijzing verstrekte instructies voor de reiniging en het on-

NL

derhoud in acht genomen werden.

- Beschadigingen, die door materiaal- of fabricagefouten ontstaan zijn, worden gratis door schadeloosstelling of door een herstelling verholpen. De vereiste voorwaarde is, dat het niet-gedemon- teerde apparaat met aankoopbewijs en garantiekaart bij de handelaar gerecla- meerd wordt.

Reparatieservice

- Herstellingen, die niet onder de garantie ressorteren, kunt u tegen facturatie door ons servicecenter laten doorvoeren. Ons servicecenter maakt graag voor u een bestek op.

Wij kunnen apparaten slechts behan- delen indien ze voldoende verpakt en gefrankeerd toegezonden werden.

- Opgelet: In geval van klachten of service dient u uw apparaat in een gereinigde toestand en met een vermelding van het defect naar het adres van ons servicecenter te zenden.

Ongefrankeerd – als oningepakt vrachtgoed, als expresgoed of met een andere speciale vracht – ingezonden apparaten worden niet aan- genomen.

- De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.

Foutmeldingen

Probleem Mogelijke oorzaak Oplossing van de fout
Machine start niet	Netspanning ontbreekt	Stopkontakt, kabel, leiding, stekker kontroleren, eventueel reparatie door elektricien
	Aan-/uitschakelaar defekt	Reparatie door het servicecenter
	Koolborstels versleten
	Motor defekt
Toestel werkt met onderbrekingen	Stroomkabel beschadigd	Controleer de kabel, laat deze eventueel vervangen door ons servicecenter
	Intern loszittend contact	Reparatie door het servicecenter
	Aan-/uitschakelaar defekt
Messen wordenheet	Mes stomp	Laat de messen slijpen of vervangen (servicecenter)
	Mes is beschadigd	Controleer de mesbalk of laat deze vervangen (servicecenter)
	Te veel wrijving wegens ontbrekende smering	Mesbalk oliën

Sommaire

* O objeto acima descrito da declaração cumpre as normas da diretiva 2011/65/UE do Parlamento Europeu e do Conselho do dia 8 de junho de 2011 sobre a restrição da utilização de determinadas substâncias em aparelhos elétricos e eletrónicos
* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten

Bezoekadres: Papierbaan 55

9672 BG Winschoten

Postadres: Antwoordnummer 300

9670 WB Winschoten

Tel.: [phone]

0597 413753

Fax: [phone]

e-mail: [e-mail]

BE ITSw bv BE

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

IT Garden Italia SPA

Via Zaccarini, 8
