BEDIENUNGSANLEITUNG EHS 460-2 T Grizzly

Bitte lesen Sie vor der ersten Inbetriebnahme die Bedienungsanleitung aufmerksam durch, um eine falsche Handhabung zu vermeiden. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeden nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

Inhalt

Verwendungszweck.... 5

Sicherheitshinweise....6

Bildzeichen auf dem Gerät......6

Symbole in der Anleitung 6

Allgemeine Sicherheitshinweise ..... 6

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 7

Sicherheitshinweise für Heckenscheren....9

Allgemeine Beschreibung 10

Funktionsbeschreibung......10

Übersicht....10

Lieferumfang 10

Montageanleitung....11

Bedienung....11

Teleskopstiel verstellen....12

Schneidkopf abwinkeln 12

Handgriff drehen 12

Ein- und Ausschalten....12

Arbeiten mit dem Gerät......12

Schnitttechniken....13

Wartung und Reinigung......14

Lagerung 14

Entsorgung/Umweltschutz......14

Ersatzteile.... 15

Technische Daten....15

Garantie....16

Reparatur-Service.... 16

Fehlersuche 17

Original EG-Konformitätserklärung ..138

Explosionszeichnung....145

Das Gerät ist nur für das Schneiden und Trimmen von Hecken, Büschen und Ziersträuchern im häuslichen Bereich bestimmt. Der Teleskopstiel ermöglicht das Schneiden von hohen Hecken vom Boden aus. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Die Messer sind regelmäßig auf Abnutzung zu kontrollieren und nachschleifen zu lassen. Stumpfe Messer überlasten die Maschine. Daraus resultierende Schäden unterliegen nicht der Garantie.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

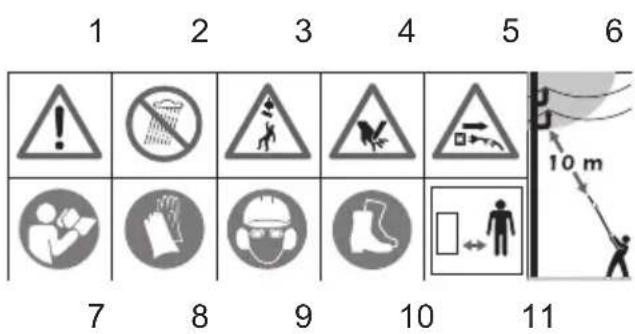

Bildzeichen auf dem Gerät

1 2 3 4 5 6 7 8 9 10 11 10 m

1 Achtung!
2 Setzen Sie die Maschine nicht dem Regen aus. Das Gerät darf weder feucht sein, noch in feuchter Umgebung betrieben werden.
3 Achtung! Herabfallende Gegenstände. Insbesondere beim Schnitt über Kopfhöhe.
4 Achtung! Verletzungsgefahr durch laufende Messer.
5 Ziehen Sie sofort den Netzstecker, wenn das Kabel beschädigt, verwickelt oder durchtrennt wurde und wenn das Gerät auch nur für kurze Dauer unbeaufsichtigt liegengelassen wird.
6 Lebensgefahr durch Stromschlag! Halten Sie sich mindestens 10m von Überlandleitungen fern.
7 Betriebsanleitung lesen!
8 Tragen Sie schnittsichere Handschuhe.
9 Tragen Sie persönliche Schutzausrüstung. Tragen Sie grundsätzlich Schutzbrille oder einen Gesichtsschutz, Gehörschutz und Schutzhelm.
10 Tragen Sie rutschfeste Sicherheitsschuhe.
11 Umstehende Personen von dem Gerät fernhalten.

Angabe des Schallleistungspegels L _wa in dB.

Elektrogeräte gehören nicht in den Hausmüll.

Schutzklasse II

Schnittlänge

Zahnabstand

Symbole in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

Bevor Sie mit dem Gerät arbeiten, machen Sie sich mit allen Bedienteilen gut vertraut. Üben Sie den Umgang mit dem Gerät und lassen Sie sich Funktion, Wirkungsweise und Arbeitstechniken von einem erfahrenen Anwender oder Fachmann erklären. Stellen Sie sicher, dass Sie das Gerät im Notfall sofort abstellen können. Der unsachgemäße Gebrauch des Gerätes kann zu schweren Verletzungen führen.

Bei Auftreten eines Unfalles oder einer Störung während des Betriebs ist das Gerät sofort auszuschalten und der Netzstecker zu ziehen. Versorgen Sie Verletzungen sachgemäß oder suchen Sie einen Arzt auf. Lesen Sie zur Beseitigung von Störungen das Kapitel „Fehlersuche“ oder kontaktieren Sie unser Service-Center.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit:

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des

Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

- Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

- Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

- Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

- Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

- Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels

DE

verringert das Risiko eines elektrischen Schlages.

• Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
• Schließen Sie das Gerät nach Möglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.
• Wenn ein Ersatz der Netzanschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden.

Sicherheit von Personen:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie rutschfeste Sicherheits-schuhe, Schutzhelm oder Gehörschutz verringert das Risiko von Verletzungen.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die

Stromversorgung anschließen, es aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektro-werkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

Verwendung und Behandlung des Elektrowerkzeuges:

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
• Ziehen Sie den Stecker aus der Steckdose bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen.

Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

- Bewahren Sie die unbenutzten Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

- Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

- Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

- Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

- Inspizieren Sie die zu schneidende Fläche sorgfältig und beseitigen Sie alle Drähte oder sonstigen Fremdkörper.

- Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen oder dem

eigenen Netzkabel kommen kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Service:

- Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Heckenscheren

- Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.

- Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewahrung der Heckenschere stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.

- Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen kommen kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen

und zu einem elektrischen Schlag führen.

• Halten Sie das Kabel vom Schneidbereich fern. Während des Arbeitsvorgangs kann das Kabel im Gebüsch verdeckt sein und versehentlich durchtrennt werden.
• Durchsuchen Sie vor der Arbeit die Hecke nach verborgenen Objekten, z.B. Draht etc.
• Halten Sie die Heckenschere richtig, z. B. mit beiden Händen an den Handgriffen, wenn zwei Handgriffe vorhanden sind. Der Verlust der Kontrolle über das Gerät kann zu Verletzungen führen.
• Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe. Fassen Sie das Gerät nie am Schneidmesser an oder heben es am Schneidmesser auf. Der Kontakt mit dem Schneidmesser kann zu Verletzungen führen.

Allgemeine Beschreibung

Die Abbildungen für die Bedienung des Gerätes finden Sie auf den Seiten 2-3.

Funktionsbeschreibung

Das Gerät besitzt als Antrieb einen Elektromotor. Das Gerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Als Schneideinrichtung besitzt das Gerät einen doppelseitigen Sicherheitsmesserbalken. Beim Schneidvorgang bewegen sich die Schneidzähne linear hin und her. Zum Schutz des Anwenders kann das Gerät nur mit gedrücktem Sicherheitsschalter betätigt werden.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Übersicht

1 Sicherheitsmesserbalken

2 Schneidkopf

3 Lüftungsöffnungen

4 Arretierknopf für abwinkelbaren Schneidkopf

5 Befestigungsschraube Teleskop- stiel + Befestigungsmutter

6 Teleskopstiel (Sechskant-Alurohr)

7 Höhenverstellschraube + Befestigungsmutter

8 Innensechskantschlüssel

9 Sperrriegel für drehbaren Handgriff

10 Sicherheitsschalter

11 Ein-/Ausschalter

12 Kabelzugentlastung

13 Netzkabel (Kabel)

14 Handgriff

15 Trageöse

16 Inbusschraube zur Einstellung der Tragöse

17 Zusatzhandgriff

18 Schultergurt

19 Messerschutz

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist.

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Teleskopstiel-Heckenschere (zweiteilig)
• Messerschutz
• Befestigungsschraube Teleskopstiel + Befestigungsmutter
• Höhenverstellschraube + Befestigungsmutter
• Innensechskantschlüssel
• Schultergurt
• Betriebsanleitung

Montageanleitung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Wenn die Rohre des Gerätes nicht ineinander gesteckt und korrekt verschraubt sind, lässt sich das Gerät nicht einschalten.

Ein Sicherheitsschalter verhindert den Betrieb!

Verwenden Sie nur Originalteile.

Der Innensechskantschlüssel (A 8) befindet sich in seiner Halterung am Teleskopstiel (6).

Höhenverstellschraube montieren (siehe kleines Bild):

1. Drücken Sie die Befestiguns- mutter (7b) in die Aufnahme am Teleskopstiel (6).

2. Montieren Sie die beiliegende Höhenverstellschraube (7a).

Teleskopstiel montieren

1. Ziehen Sie das Sechskant-Alurohr des Teleskopstiels (6) gegen einen spürbaren Widerstand heraus. (Der spürbare Widerstand beruht auf dem nicht sichtbaren Kabel im Rohr).

2. Stecken Sie das Ende des Sechskant-Alurohres des Teleskopstels (6) in die dazu vorgesehene Öffnung am Stielende unterhalb des Schneidkopfs (2). Schieben Sie das Sechskant-Alurohr (6) soweit ein, bis Sie ein Klickgeräusch des Sicherheitsschalters vernehmen und die Öffnungen für die Inbus-

schraube (5) übereinander liegen.

1. Fixieren Sie die beiden Teile mit Hilfe der beiliegenden Inbusschraube (5a) und Befestigungsmutter (5b).

Schultergurt befestigen

1. Befestigen Sie den Karabinerhaken des Schultergurtes (18) an der Tragöse (15) am Teleskopstiel des Gerätes.

2. Stellen Sie die Gurtlänge so ein, dass sich die Tragöse (15) auf Höhe der Hüfte befindet.

3. Zusätzlich können Sie die Tragöse (15) am Teleskopstiel nach Lösen der Inbusschraube (16) in der Höhe verstellen.

Bedienung

Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung, Arbeitshandschuhe, Augen-, Kopf-, und Gehörschutz und schnittfeste Arbeitsschuhe. Vergewissern Sie sich vor je- der Benutzung, dass das Gerät funktionstüchtig ist. Der Ein-/ Ausschalter und der Sicherheitsschalter dürfen nicht arretiert werden. Sie müssen nach Loslassen des Schalters den Motor ausschalten. Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden. Achten Sie darauf, dass die Netzspannung mit dem Typenschild am Gerät übereinstimmt. Es besteht die Gefahr von Personen- und Sachschäden.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Teleskopstiel verstellen

Der Teleskopstiel (6) kann stufenlos um ca. 40 cm verstellt werden.

1. Lösen Sie die Höhenverstell- schraube (7).

2. Stellen Sie die Länge des Teles-kopstiels (6) durch Ziehen oder Schieben ein.

3. Schrauben Sie die Höhenver- stellschraube (7) wieder fest.

Schneidkopf abwinkeln

Um auch schräge Kanten oder die Heckenoberseite zu schneiden, können Sie den Schneidkopf in 5 Positionen schwenken.

Drücken Sie den Arretierknopf (4) und schwenken Sie gleichzeitig den Schneidkopf (2). Er rastet nach Loslassen des Arretierknopfs in der gewünschten Stellung ein.

Handgriff drehen

Durch den um 180° drehbaren Handgriff haben Sie immer die ideale Schneidposition.

Schieben Sie den Sperrriegel (9) nach vorn und drehen Sie gleichzeitig den Handgriff (14) nach rechts oder links. Er rastet nach Loslassen des Sperrriegels in der gewünschten Stellung ein.

Ein- und Ausschalten

Achten Sie auf einen sicheren Stand und halten Sie das Gerät mit beiden Händen und mit Abstand vom eigenen Körper gut fest. Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt.

1. Legen Sie den Schultergurt (18) an (siehe „Schultergurt befestigen“).

2. Formen Sie aus dem Ende der Netzanschlusskabels (13) eine Schlaufe, führen diese durch die Öse am Handgriff (14) und hängen sie in die Kabelzugentlastung (12) ein.

3. Schließen Sie das Gerät an die Netzspannung an.

4. Zum Einschalten halten Sie den Sicherheitsschalter (10) gedrückt und drücken gleichzeitig den Ein-/Ausschalter (11). Das Gerät läuft mit höchster Geschwindigkeit.

5. Zum Ausschalten lassen Sie den Ein-/Ausschalter (11) wieder los.

Arbeiten mit dem Gerät

Benutzen Sie das Gerät nicht auf einer Leiter stehend oder auf einem unsicheren Standplatz. Lassen Sie siech nicht zu einem unüberlegten Schnitt verleiten. Das könnte Sie selbst und andere gefärden.

Achten Sie beim Schneiden darauf, keine Gegenstände wie z.B. Drahtzäune oder Pflanzenstützen zu berühren. Dies kann zu Schäden am Messerbalken führen.

Halten Sie das Gerät immer mit beiden Händen gut fest, mit einer Hand am Handgriff und mit der anderen Hand am Zusatzhandgriff. Daumen und Finger müssen die Handgriffe fest umschließen. Beachten Sie den vorgeschriebenen Arbeitswinkel, um ein sicheres Arbeiten zu gewährleisten.

• Schalten Sie bei Blockierung der Messer durch feste Gegenstände das Gerät sofort aus, ziehen Sie den Netzstecker und entfernen dann den Gegenstand.
• Arbeiten Sie stets von der Steckdose weggehend. Legen Sie deshalb vor Arbeitsbeginn die Schneidrichtung fest. Achten Sie darauf, dass das Verlängerungskabel vom Arbeitsbereich fern bleibt. Legen Sie das Kabel nie über die Hecke, wo es leicht von den Messern erfasst werden kann.
• Schneiden Sie nicht mit stumpfen oder abgenutzten Messern, da Sie sonst Motor und Getriebe Ihrer Maschine überlasten.
• Vermeiden Sie die Überbeanspruchung des Gerätes während der Arbeit.

Ziehen Sie sofort den Netzstecker, wenn das Kabel beschädigt, verwickelt oder durchtrennt ist. Es besteht Verletzungsgefahr durch Stromschlag!

Schnitttechniken

• Schneiden Sie dicke Äste zuvor mit einer Astschere heraus.

• Der doppelseitige Messerbalken ermöglicht den Schnitt in beiden Richtungen oder durch Pendelbewegungen von einer Seite zur anderen.

• Bewegen Sie beim senkrechten Schnitt die Heckenschere gleichmäßig vorwärts oder bogenförmig auf und ab.

• Bewegen Sie beim waagrechten Schnitt die Heckenschere sichelförmig zum Rand der Hecke, damit abgeschnittene Zweige zu Boden fallen.
• Um lange gerade Linien zu erhalten, empfiehlt es sich Schnüre zu spannen.

Schnitthecken schneiden:

Es empfiehlt sich, Hecken in trapezähnlicher Form zu schneiden, um ein Verkahlen der unteren Äste zu verhindern. Dies entspricht dem natürlichen Pflanzenwachstum und lässt Hecken optimal gedeihen. Beim Schnitt werden nur die neuen Jahrestriebe reduziert, so bildet sich eine dichte Verzweigung und ein guter Sichtschutz aus.

1. Schneiden Sie zuerst die Seiten einer Hecke. Bewegen Sie dazu die Heckenschere mit der Wachstumsrichtung von unten nach oben. Wenn Sie von oben nach unten schneiden, bewegen sich dünnere Äste nach außen, wodurch dünne Stellen oder Löcher entstehen können.
2. Schneiden Sie dann die Oberkante je nach Geschmack gerade, dachförmig oder rund.
3. Trimmen Sie schon junge Pflanzen auf die gewünschte Form hin. Der Haupttrieb sollte unbeschädigt bleiben, bis die Hecke die geplante Höhe erreicht hat. Alle anderen Triebe werden auf die Hälfte gekappt.

Frei wachsende Hecken pflegen:

Frei wachsende Hecken bekommen zwar keinen Formschnitt, müssen aber regelmäßig gepflegt werden, damit die Hecke nicht zu hoch wird.

Wartung und Reinigung

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.

Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen. Chemische Substanzen können die Kunststoffteile des Gerätes angreifen.

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Tragen Sie beim Hantieren mit den Messern Handschuhe.

Führen Sie folgende Wartungs- und Reinigungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.

• Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz der Schrauben im Messerbalken.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.
• Halten Sie Lüftungsöffnungen (3) und Motorgehäuse (Schneidkopf)

(2) des Gerätes sauber. Verwen- den Sie dazu ein feuchtes Tuch oder eine Bürste. Das Gerät darf weder mit Wasser abgespritzt werden, noch in Wasser gelegt werden.

- Halten Sie das Gerät stets sauber. Nach jeder Benutzung des Gerätes müssen Sie

- das Messer reinigen (mit öligem

Lappen);

- den Messerbalken einölen mit Öl-kännchen oder Spray.

• Leichte Scharten an den Schneiden können Sie selbst glätten. Ziehen Sie dazu die Schnei den mit einem Ölstein ab. Nur scharfe Messer bringen eine gute Schnittleistung.
• Stumpfe, verbogene oder beschädigte Messer müssen ausgewechselt werden.

Lagerung

• Bewahren Sie das Gerät im mitgelieferten Messerschutz trocken und außerhalb der Reichweite von Kindern auf.
• Lagern Sie das Gerät liegend oder gegen Umfallen gesichert. Bringen Sie das Schneidwerk in Lagerposition.

Entsorgung/Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

- Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein

getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

• Eine Entsorgung Ihres defekten eingesendeten Gerätes führen wir kostenlos durch.
• Führen Sie Schnittgut der Kompostierung zu und werfen Sie dieses nicht in die Mülltonne.

Ersatzteile

Ersatzteile können Sie direkt über das Grizzly Service-Center bestellen.

Geben Sie bei der Bestellung unbedingt den Maschinentyp und die Teilenummer an.

Technische Daten

Teleskopstiel-Heckenschere

EHS 460-2 T

Nenneingangsspannung .. 230-240 V\~, 50Hz

Leistungsaufnahme ....460 W

Messerhubzahl 1500 min ^-1

Schutzklasse ......☐

Schutzart IP 20

Gewicht 4,2 kg

Messerlänge 450 mm

Schnittlänge......410 mm

Zahnabstand.... 18 mm

Schalldruckpegel

(L_pA) 86,52 dB(A); K_pA = 1,28 dB(A)

Schallleistungspegel ( L_WA )

gemessen ..96,33 dB(Å); K_WA=1,28 dB(A)

garantiert....98 dB(A)

Vibration ( a_h )

am Handgriff.....1,212 m/s ^2 ; K=1,5 m/s ^2

am Zusatzgriff ...0,848 m/s ^2 ; K=1,5 m/s ^2

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung:

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Bedienungsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Bedienungsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Garantie

Für dieses Gerät gewähren wir 24 Monate Garantie.

Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zählen hierzu Messerbalken, Exzenter und Kohlebürsten, sofern die Beanstandungen nicht auf Materialfehler zurückzuführen sind.

Voraussetzung für Garantieleistungen sind zudem, dass die in der Betriebsanleitung angegebenen Hinweise zur Reinigung und Wartung eingehalten wurden. Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Händler zurückgegeben wird.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführen lassen. Unser Service-Center erstellt Ihnen gerne einen Kostenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Bei Vorliegen eines berechtigten Garantiefalles bitten wir um telefonische Kontaktaufnahme mit unserem Service-Center. Dort erhalten Sie weitere Informationen über die Reklamationsbearbeitung.

Achtung: Bitte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht angenommen.

Eine Entsorgung Ihres defekten eingesendeten Gerätes führen wir kostenlos durch.

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehlt	Steckdose, Kabel, Leitung, Stecker und Sicherung prüfen, ggf. Reparatur durch Elektrofachmann
	Ein-/Ausschalter defekt	Reparatur durch Service-Center
	Kohlebürsten abgenutzt
	Motor defekt
Gerät arbeitet mit Unterbrechungen	Stromkabel beschädigt	Kabel überprüfen, ggf. Wechsel durch unser Service-Center
	Interner Wackelkontakt	Reparatur durch Service-Center
	Ein-/Ausschalter defekt
Messer werden heiß	Messer stumpf	Messerbalken schleifen oder aus-tauschen (Service-Center)
	Messer hat Scharten	Messerbalken überprüfen oder austauschen (Service-Center)
	Zu viel Reibung wegen fehlender Schmierung	Messerbalken ölen

Content

Intended Use....18

Notes on Safety 19

Technische gegevens 39

Garantie 39

Reparatieservice....40

Foutmeldingen....40

Beschermingsklasse II

Snijlengte

Tandafstand

19 Beschermingskoker

Telescopische steel verstellen

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Atsarginès dalys

Original EG-Konformitätserklärung	Translation of the original EC declaration of conformity
Hiermit bestätigen wir,dass dieTeleskop-HeckenschereBaureihe EHS 460-2 TSeriennummer201602000001 - 201602003000folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:	We hereby confirm that the Telescopic Handled Hedge Trimmer Series EHS 460-2 TSerial number201602000001 - 201602003000conforms with the following applicable relevant version of the EU guidelines:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten,wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:	In order to guarantee consistency, the following harmonised standards as well as national standards and stipulations have been applied:
EN ISO 12100:2010 • EN 60745-1:2009/A11:2010 • EN ISO 10517:2009EN 55014-1:2006/A2:2011 • EN 55014-2:1997/A2:2008 • EN 61000-3-3:2013EN 61000-3-2:2006/A2:2009
Zusätzlich wird entsprechend der Geräusch-emissionsricht-linie 2000/14/EC bestätigt:Schallleistungspegel:garantiert: 98 dB(A);gemessen: 96,33 dB(A)Angewendetes Konformitätsbewertungs-verfahren entsprechend Anh. V / 2000/14/EC	We additionally confirm the following in accordance with the 2000/14/EC emissions guideline:Sound power levelguaranteed: 98 dB(A)measured: 96,33 dB(A)Compliance evaluation process carried out in accordance with Appendix V / 2000/14/EC
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:	This declaration of conformity is issued under the sole responsibility of the manufacturer:
[IMAGE]

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten
* The object of the declaration described above satisfies the provisions of Directive 2011/65/EU of the European Parliament and the Council of 8 June 2011 on limiting the use of certain harmful substances in electrical and electronic appliances.

FRTraduction de la déclaration de conformité CE originale	ITTraduzione della dichiarazione di conformità CE originale
Nous certifions par la présente que le modèleTaille-haie à manche télescopique Série EHS 460-2 TNumero de série201602000001 - 201602003000est conforme aux directives UE actuellement en vigueur :	Con la presente dichiariamo che Decespugliatore con manico telescopico serie di costruzione EHS 460-2 TNumero di serie201602000001 - 201602003000corrisponde alle seguenti direttive UE in materia nella rispettiva versione valida:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU*
En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisions nationales suivantes ont été appliquées :	Per garantire la conformità sono state applicate le seguenti norme armonizzate e anche le norme e disposizioni nazionali che seguono:
EN ISO 12100:2010 • EN 60745-1:2009/A11:2010 • EN ISO 10517:2009EN 55014-1:2006/A2:2011 • EN 55014-2:1997/A2:2008 • EN 61000-3-3:2013EN 61000-3-2:2006/A2:2009
De plus, conformément à la directive sur les émissions de bruit 2000/14/EC, nous confirmons :Niveau de puissance sonoregaranti: 98 dB(A)mesuré: 96,33 dB(A)Procédé utilisé pour l’évaluation de la conformité en fonction de l’annexe V / 2000/14/EC	Si dichiara inoltre in conformità alla direttiva 2000/14/EC sull’émissione acustica ambientale:Livello di potenza sonoragarantita: 98 dB(A)misurata: 96,33 dB(A)Procedura della valutazione della conformità applicata come da allegato V / 2000/14/EC
Le fabricant assume seul la responsabilité d’établir la présente déclaration de conformité :	Il produttore è il solo responsabile della stesura della presente dichiarazione di conformità:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim, Germany01.04.2016	Volker Lappas,(Chargé de documentation, Responsabile documentazione tecnica)

DE Grizzly Tools GmbH & Co. KG

Kundenservice

Stockstädter Straße 20

63762 Großostheim

Tel.: [phone]

Fax: [phone]

E-Mail:[e-mail]

Homepage: www.grizzly.biz

GB Novo CSV Ltd.

Homepage: www.hecht.cz

SK HECHT SK spol, s. r.o.

Letisková 20

971 01 Prievidza

Tel.: [phone] klapka 37

Fax: [phone]

e-mail: [e-mail]

Homepage: www.hecht.sk

LT www.grizzlybaltic.com

SAV03

ZA de la verrerie

03210 Souvigny

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage: www.sav03.fr
