DE Originalbetriebsanleitung .... 5

Bestimmungsgemäße Verwendung....5

Allgemeine Beschreibung 6

Lieferumfang 6

Funktionsbeschreibung......6

Übersicht......6

Technische Daten....7

Sicherheitshinweise....7

Symbole und Bildzeichen......7

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 8

Spezielle Sicherheitshinweise für die Akku-Gras- und Strauchschere ... 11

Spezielle Sicherheitshinweise für den Sprühaufsatz....11

Weiterführende Sicherheitshinweise .. 12

Restrisiken 13

Bedienung....13

Zubehör aufstecken/auswechseln ... 13

Ein- und Ausschalten 14

Allgemeine Arbeitshinweise....14

Arbeitswinkel einstellen....14

Einsatz als Grasschere/ Strauchschere....14

Einsatz mit Sprühaufsatz 15

Reinigung/Wartung 15

Lagerung 16

Entsorgung/Umweltschutz 16

Ersatzteile/Zubehör 17

Fehlersuche 17

Garantie....18

Reparatur-Service.... 18

Original EG-Konformitäts- erklärung 128

Explosionszeichnung......137

Service-Center 139

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden.

Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Geräts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist nur für das Schneiden und Trimmen von dünnen Trieben an Hecken, Büschen und Ziersträuchern, zum Schneiden von Gras an Kanten und auf kleinen Flächen und für das Besprühen von Pflanzen im häuslichen Bereich bestimmt.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen.

Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zuge- lassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

DE

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz er- lischt die Garantie.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildungen für die Bedienung des Gerätes finden Sie auf den Seiten 2 - 3.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Gerät
• Grasscherenmesser mit Messerschutz
• Strauchscheren-Messer mit Messerschutz
• Sprühaufsatz
• Akku
• Ladegerät
• Betriebsanleitung für Akku und Ladegerät
• Betriebsanleitung

Funktionsbeschreibung

Das 3-in-1 Akku-Kombigerät besitzt zwei austauschbare Schneideinrichtungen und einen Sprühaufsatz.

Beim Einsatz als Strauchschere (Heckenschere) wird als Schneideinrichtung ein doppelseitiger Messerbalken eingesetzt. Die Fangzähne sind aus Sicherheitsgründen seitlich gerundet und versetzt angeordnet, um Verletzungsgefahren zu verringern.

Beim Einsatz als Grasschere wird als Schneideinrichtung ein Schermesser mit mehreren Zähnen eingesetzt. Der Sprühaufsatz ist für das Sprühen einer Vielzahl von wasserlöslichen Pflanzenschutzmitteln oder Wasser bestimmt. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

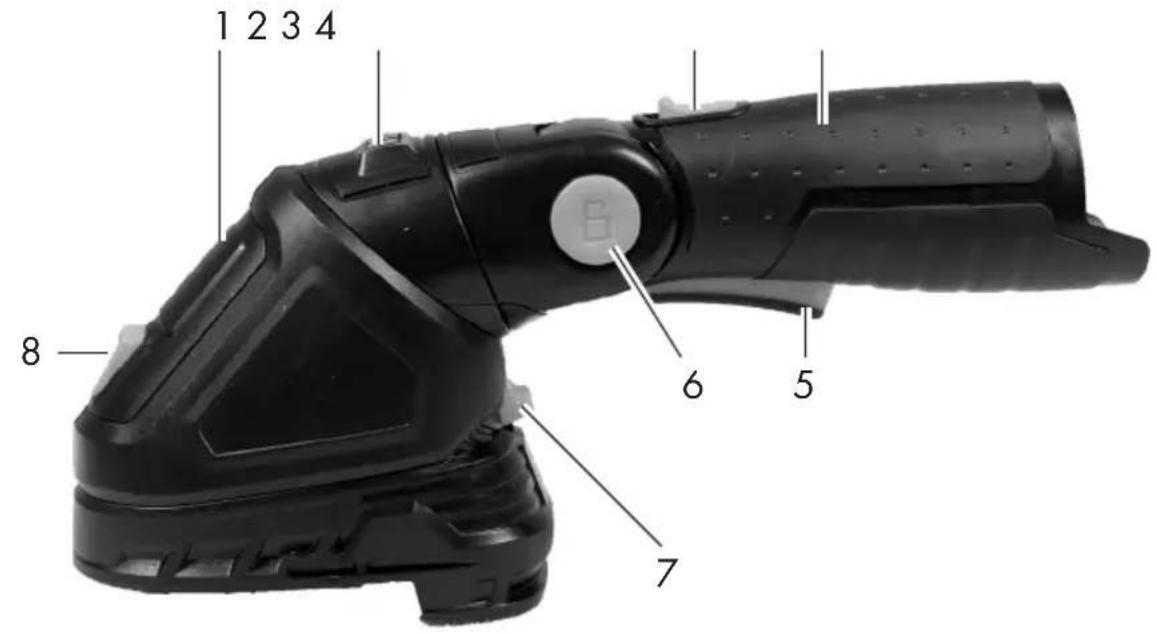

Übersicht

Gerät:

Gerätekopf

2 Ladeanzeige (LED)
3 Einschaltsperre, Gerät
4 Gerätegriff
5 Ein-/Ausschalter, Gerät
6 Entriegelung zum Neigen des Gerätegriffes
7 Entriegelung zum Drehen des Gerätekopfes
8 Entriegelungstaste

Zubehör:

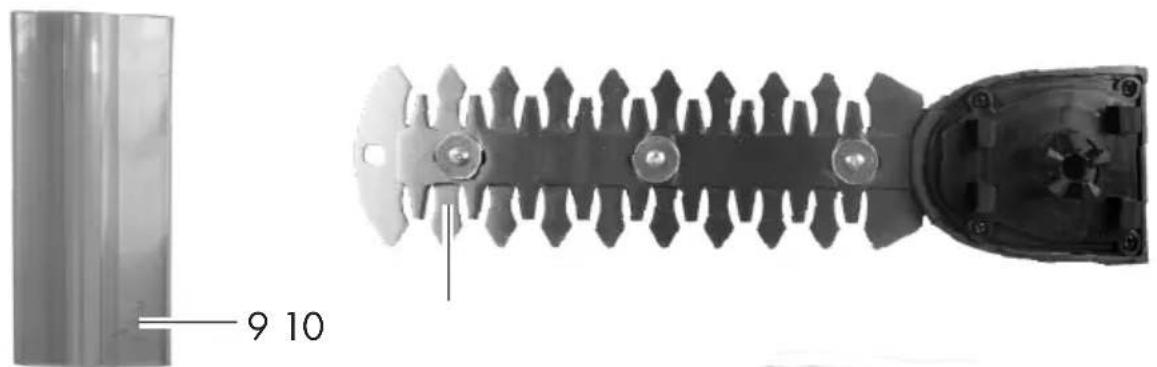

9 Messerschutz Strauchscheren-Messer
10 Strauchscheren-Messer

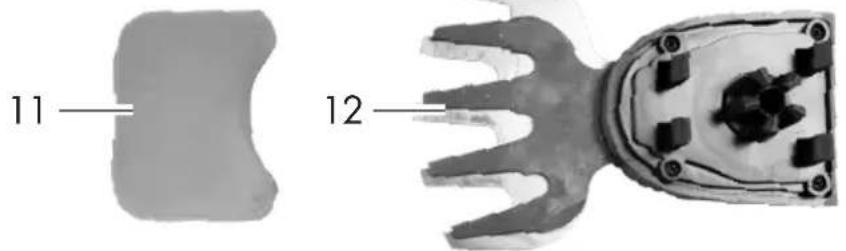

11 Messerschutz Grasscheren-Messer
12 Grasscheren-Messer
13 Sprühaufsatz
14 Akku
15 Ladegerät

16 Steckverbindung

17 Tankdeckel, Sprühaufsatz

18 Düse, Sprühaufsatz

Technische Daten

Gerät ......DG-CGC 1080 Set 3in1

Nennspannung U_max .....12 V ===

Bemessungsdrehzahl n_0 .....1200 min ^-1

Schutzart IPX1

Schallleistungspegel (LWA)

garantiert......86 dB(A)

Gewicht.....ca. 0,86 kg

Vibration (a_n)

am Handgriff.....1,28 m/s ^4 ; K= 1,5 m/s ^2

Grasscheren-Messer

Messerbreite 100 mm

Schalldruckpegel

(L_pA) 68,8 dB(A); K_pA = 3 dB

Schallleistungspegel (L _WA )

gemessen .....77,5 dB(A); K_WA=3 dB

Strauchscheren-Messer

Schnittlänge 160 mm

Zahnabstand......ca. 8 mm

Schalldruckpegel

(L_pA) 67,1 dB(A); K_pA = 3 dB

Schallleistungspegel (L _WA )

gemessen .....78,6 dB(A); K_WA = 3 dB

Sprühaufsatz

Volumen 1000 ml

Schalldruckpegel

(L_pA) 71,7 dB(A); K_pA = 3 dB

Schallleistungspegel (L _WA )

gemessen ..83,6 dB(A); K_WA=2,77 dB

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warning: Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Phasen des Betriebs zyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Sicherheitshinweise

Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Bevor Sie mit dem Gerät arbeiten, lesen Sie sorgfältig die Betriebsanleitung und die Sicherheitshinweise und machen Sie sich mit allen Bedienteilen gut vertraut.

Symbole und Bildzeichen

Symbole in der Betriebsanleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Es besteht die Gefahr von Verletzungen durch Stromschlag.

DE

Gebotszeichen mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Bildzeichen auf dem Gerät

Lesen Sie vor der ersten Inbetriebnahme die Betriebsanleitung aufmerksam durch.

Achtung!

Schneidwerkzeug läuft nach.

Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder an nas- sen Hecken oder Rasen.

Verletzungsgefahr durch weggeschleuderte Teile!

Umstehende Personen aus dem Gefahrenbereich fernhalten.

Angabe des Schallleistungspegels L_WA in dB

Elektrogeräte gehören nicht in den Hausmüll.

Bildzeichen auf dem Sprühaufsatz:

Leeren Sie den Sprühaufsatz vor der Lagerung.

Sprühen Sie nicht auf Menschen oder Tiere.

Verwenden Sie keine brennbaren Flüssigkeiten.

Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

Atmen Sie die Dämpfe nicht ein!

Tankdeckel öffnen/schließen

Regulierung der Düse des Sprühaufsatzes

MAX

2/3

Füllstandsanzeige

1/3

MIN

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube

befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
2) ELEKTRISCHE SICHERHEIT
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch

für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter (Residual Current Device). Der Einsatz eines Fehlerstromschutzschalters (Residual Current Device) vermindert das Risiko eines elektrischen Schlages.
3) SICHERHEIT VON PERSONEN
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutz- ausrüstung und immer eine Schutz- brille. Das Tragen persönlicher Schutzausrüstung, wie Staubmas- ke, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerk- zeuges, verringert das Risiko von Ver- letzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am

DE

Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht, dies gilt besonders für das Arbeiten an Hängen. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Gehen Sie, wenn Sie das Gerät in der Hand halten. Laufen Sie nicht.
i) Berühren Sie keine beweglichen, gefährlichen Teile, bevor alle Teile vollständig zum Stillstand gekommen sind. Es besteht Verletzungsgefahr.

4) VERWENDUNG UND BEHANDLUNG DES ELEKTROWERKZEUGES

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) SERVICE
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Spezielle Sicherheitshinweise für die Akku-Gras- und Strauchschere

1) SPEZIELLE SICHERHEITSHINWEISE FÜR HECKENSCHEREN

a) Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneiden des Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.
b) Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewahrung

der Heckenschere stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.

c) Halten Sie das Elektrowerkzeug nur an den isolierten Grifflächen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen kommen kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
d) Durchsuchen Sie vor der Arbeit die Hecke nach verborgenen Objekten, z. B. Draht etc. So vermeiden Sie Geräteschäden.
e) Halten Sie die Heckenschere richtig, z. B. mit beiden Händen an den Handgriffen, wenn zwei Handgriffe vorhanden sind. Der Verlust der Kontrolle über das Gerät kann zu Verletzungen führen.
f) Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe. Fassen Sie das Gerät nie am Schneidmesser an oder heben es am Schneidmesser auf. Der Kontakt mit dem Schneidmesser kann zu Verletzungen führen.

Spezielle Sicherheitshinweise für den Sprühaufsatz

a) Halten Sie den Sprühaufsatz von Kindern fern.
b) Verwenden Sie den Sprühaufsatz nur in gut gelüfteter Umgebung.
c) Sprühen Sie in Windrichtung, weg von Personen, Tieren und Nah- rungsmitteln.
d) Essen und Trinken Sie während des Arbeitens mit dem Sprühaufsatz nicht.

DE

e) Richten Sie den Sprühaufsatz nicht auf offenes Feuer.
f) Halten Sie sich an örtliche Vorschriften.
g) Vermeiden Sie ein Leerlaufen des Sprühaufsatzes.
h) Beachten Sie alle Anweisungen zum Pflanzenschutzmittel, das Sie im Sprühaufsatz verwenden. Tragen Sie falls erforderlich eine Schutzbrille und Handschuhe oder eine andere empfohlene Schutz-ausrüstung.
i) Verwenden Sie im Sprühaufsatz keine warmen, ätzenden, brennbaren, laugenartigen oder wärmeerzeugenden Flüssigkeiten.
j) Halten Sie Hände und Arme von der Düse fern, wenn der Sprühaufsatz läuft.
k) Wenn Sie mit Chemikalien in Kontakt kommen, handeln Sie entsprechend den Anweisungen auf dem verwendeten Produkt und suchen Sie umgehend ärztlichen Rat.

Weiterführende Sicherheitshinweise

Warnung! Kindern, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder unzureichender Erfahrung und Wissen oder Personen, welche mit den Anweisungen nicht vertraut sind, darf die Verwendung der Maschine nie gestattet werden. Lokale Vorschriften können eine Altersbeschränkung für den Anwender festlegen. Das Gerät darf nie betrieben werden, wenn Personen, insbesondere Kinder, oder Haustiere in der Nähe sind.

Zu Ihrer persönlichen Sicherheit: Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle, eine robuste, lange Hose, Handschuhe und eine Schutzbrille. Tragen Sie bei längerem Einsatz des Gerätes einen Gehörschutz. Tragen Sie keine lange Kleidung oder Schmuck, da diese von sich bewegenden Teilen erfasst werden können. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen.

a) Schalten Sie das Gerät nur ein, wenn Hände, Füße und alle anderen Körperteile in sicherer Entfernung zum Gerät sind. Es besteht die Gefahr von Schnittverletzungen.
b) Geben Sie Acht, dass Sie sich nicht mit den Schneidelementen an Händen und Füßen verletzen.
c) Entfernen Sie das Netzteil, bevor Sie mit dem Gerät arbeiten. Verwenden Sie kein Verlängerungskabel. Das Netzteil darf nur in geschlossenen Räumen verwendet werden. Durch das Eindringen von Wasser erhöht sich das Risiko eines elektrischen Schlags.
d) Verwenden Sie die Strauchschere nicht in Kombination mit dem Teleskopstiel. Es besteht die Gefahr von Schnittverletzungen.
e) Die Strauchschere ist für das Schneiden von Hecken vorgesehen. Mit dem Gerät keine Zweige, hartes Holz oder anderes schneiden. So vermeiden Sie Geräteschäden.
f) Versuchen Sie nicht, ein blockiertes/verklemmtes Blatt zu lösen, bevor Sie das Gerät ausgeschaltet haben. Es besteht Verletzungsgefahr.

g) Immer erst das Gerät ausschalten und den Akku entfernen

• wenn Sie das Gerät unbeaufsichtigt lassen,
• bevor Sie Blockierungen entfernen,
• vor Kontroll-, Wartungs- oder Reinigungsarbeiten,
• wenn Sie einen Fremdkörper berührt haben,
• wann immer das Gerät beginnt, ungewöhnlich zu vibrieren.

So vermeiden Sie Unfälle und Verletzungen.

h) Bei Auftreten eines Unfalles oder einer Störung während des Betriebs ist das Gerät sofort auszuschalten. Versorgen Sie Verletzungen sachgemäß oder suchen Sie einen Arzt auf. Lesen Sie zur Beseitigung von Störungen das Kapitel „Fehlersuche“ oder kontaktieren Sie unser Service-Center.
i) Vermeiden Sie den Betrieb der Maschine bei schlechtem Wetter, insbesondere bei Blitzgefahr. Es besteht die Gefahr von Verletzungen durch elektrischen Schlag.

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten:

a) Schnittverletzungen
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
c) Augenschäden, falls kein geeigneter Augenschutz getragen wird.
d) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren

Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektro magnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor die Maschine bedient wird.

Achtung! Beachten Sie die Sicherheitshinweise, die in der Betriebsanleitung Ihres Akkus gegeben sind.

Bedienung

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Zubehör aufstecken/auswechseln

Achten Sie darauf vor dem Aufstecken oder Auswechseln des Zubehörs das Gerät auszuschalten und den Akku aus dem Gerät zu nehmen, um Gefährdungen und Verletzungen zu vermeiden.

Zubehör aufstecken

1. Setzen Sie das Grasscheren-Messer (12), das Strauchscheren-Messer (10) oder den Sprühaufsatz (13) auf die Steckverbindung (16) an der Unterseite des Gerätekopfes (1) auf.

DE

1. Drücken Sie das Zubehör in Richtung Gerätekopf (1).

Es rastet hörbar ein.

Zubehör abnehmen:

1. Drücken Sie die Entriegelungstaste (8) am Gerätekopf (1) und nehmen Sie das Zubehör (10/12/13) ab.

A

Ein- und Ausschalten

1. Nehmen Sie gegebenenfalls vor dem Einschalten den Messerschutz (9/11) ab.
2. Zum Einschalten schieben Sie die Einschaltssperre (3) nach vorne und betätigen Sie den Ein-/Ausschalter (5). Lassen Sie dann die Einschaltssperre (3) los. Das Gerät läuft mit höchster Geschwindigkeit.
3. Zum Ausschalten lassen Sie den Ein-/Ausschalter (5) los.

Nach dem Ausschalten des Gerätes bewegen sich die Messer noch einige Zeit weiter. Lassen Sie die Messer vollständig zur Ruhe kommen. Berühren Sie die sich bewegenden Messer nicht und bremsen Sie diese nicht ab. Verletzungsgefahr!

Allgemeine Arbeitshinweise

• Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile.
• Beachten Sie die Hinweise zur Wartung und Reinigung des Gerätes.

Arbeitswinkel einstellen

Gerätegriff neigen:

Der Gerätegriff (4) besitzt 3 Neigungswinkel:

1. Betätigen Sie die Entriegelung (6) und neigen Sie den Gerätegriff (4) in die gewünschten Winkel.
2. Lassen Sie die Entriegelung (6) los, der Gerätegriff (4) rastet ein.

Gerätekopf drehen:

Der Gerätekopf (1) besitzt 7 Positionen:

1. Ziehen Sie die Entriegelung (7) nach unten und drehen Sie den Gerätekopf (1) in die gewünschte Position.
2. Lassen Sie die Entriegelung (7) los, der Gerätekopf (1) rastet ein.

Einsatz als Grasschere/ Strauchschere

Achten Sie beim Schneiden darauf, dass keine Gegenstände wie Draht, Metallteile, Steine usw. in das Messer gelangen. Dies kann zu Schäden an der Schneideinrichtung führen. Schalten Sie bei Blockierung der Messer durch feste Gegenstände das Gerät sofort aus.

• Prüfen Sie den festen Sitz der Schrauben im Messerbalken.
• Verwenden Sie nur scharfe Messer, um eine gute Schnittleistung zu erzie- len und das Gerät und den Akku zu schonen.
• Belasten Sie das Gerät während der Arbeit nicht so stark, dass es zum Stillstand kommt.

Arbeiten mit der Grasschere

- Gras lässt sich am besten schneiden, wenn es trocken und nicht zu hoch ist.

Arbeiten mit der Strauchschere

• Bewegen Sie das Gerät gleichmäßig vorwärts oder bogenförmig auf und ab.
• Der doppelseitige Messerbalken ermöglicht den Schnitt in beiden Richtungen oder durch Pendelbewegungen von einer Seite zur anderen.

Einsatz mit Sprühaufsatz

Der Tank kann mit Wasser oder wasserlöslichen Pflanzenschutzmitteln befüllt werden.

Beachten Sie die Sicherheitshinweise und Hinweise des Herstellers des Pflanzenschutzmittels. Tragen Sie vom Hersteller empfohlene Schutzausrüstung.

Befüllen Sie den Tank bevor Sie den Sprühaufsatz (13) auf den Gerätekopf (1) aufstecken.

Vermeiden Sie ein Leerlaufen des Sprühaufsatzes (13).

1. Öffnen Sie den Tankdeckel (17) und befüllen Sie den Sprühaufsatz (13).
2. Schließen Sie den Tankdeckel (17).
3. Stecken Sie den Sprühaufsatz auf den Gerätekopf (1) auf. (Siehe „Zubehör aufstecken/auswechseln“)
4. Regulieren Sie den Sprühkopf durch Drehen an der Düse (18).

Füllstand prüfen: Halten Sie den am Gerätekopf montierten Sprühaufsatz senkrecht. So kön-

nen Sie die Aufschriften (MAX, 23 , 13 und MIN) lesen und den Füllstand ablesen.

Reinigung/Wartung

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile. Es besteht Verletzungsgefahr.

Entfernen Sie den Akku vor allen Arbeiten. Es besteht Verletzungsgefahr.

Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen. Chemische Substanzen können die Kunst stoffteile des Gerätes angreifen.

Tragen Sie beim Umgang mit den Messern (10/12) Handschuhe. Gefahr durch Schnittverletzungen!

Führen Sie folgende Wartungs- und Reinigungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet:

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.
• Betreiben Sie die Maschine niemals mit fehlerhaften Schutzeinrichtungen oder -abdeckungen oder ohne Schutzeinrichtung oder mit beschädigtem oder abgenutztem Kabel.
• Halten Sie Lüftungsschlitze, Motorgehäuse und Griffe des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste.

DE

- Halten Sie das Messer stets sauber. Nach jeder Benutzung des Gerätes müssen Sie

- das Messer reinigen (mit öligem Lappen); - den Messerbalken einölen mit Ölkännchen oder Spray.

• Leichte Scharten an den Schneiden können Sie selbst glätten. Ziehen Sie dazu die Schnei den mit einem Ölstein ab. Nur scharfe Messer bringen eine gute Schnittleistung.
• Stumpfe, verbogene oder beschädigte Messer müssen ausgewechselt werden.
• Reinigen Sie den Sprühaufsatz (13) mit klarem Wasser unter Verwendung persönlicher Schutzausrüstung (z. B. Handschuhe, Schutzbrille). Entsorgen Sie Flüssigkeiten nach Anweisungen des Herstellers des verwendeten wasserlöslichen Pflanzenmittels.
• Verwenden Sie zur Reinigung des Sprühaufsatzes (13) keine aggressiven Mittel.
• Bei Verstopfung reinigen Sie die Düse (18) mit einer dünnen Nadel.

Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemäßen Gebrauch verursacht werden.

Lagerung

• Bewahren Sie das Gerät im mitgelieferten Messerschutz trocken und außerhalb der Reichweite von Kindern auf.
• Leeren Sie den Sprühaufsatz (13) vor der Lagerung aus und reinigen Sie ihn.

Entsorgung/Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

Werfen Sie den Akku nicht in den Hausmüll, ins Feuer (Explosionsgefahr) oder ins Wasser. Beschädigte Akkus können der Umwelt und ihrer Gesundheit schaden, wenn giftige Dämpfe oder Flüssigkeiten austreten.

- Entsorgen Sie das Gerät nach den lokalen Vorschriften. Geben Sie das Gerät an einer Sammelstelle ab, wo es einer umweltgerechten Wiederverwertung zugeführt wird. - Fragen Sie hierzu Ihren lokalen Müllent sorger oder unser Service-Center.

• Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.
- Führen Sie geschnittene Äste und Gras der Kompostierung zu und werfen Sie diese nicht in die Mülltonne.
- Entsorgen Sie Flüssigkeiten nach Anweisungen des Herstellers.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.service-deltafox.de

Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe „Service-Center“).

Position	Bezeichnung	Artikel-Nr.
A 9	Messerschutz Strauchscheren-Messer	91105281
A 10	Strauchscheren-Messer	13700055
A 11	Messerschutz Grasscheren-Messer	91105282
A 12	Grasscheren-Messer	13699996
A 13	Sprühaufsatz	91105280

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Gerät ist entladen	Gerät laden(separate Bedienungsanleitung für Akku und Ladegerät beachten)
	Einschaltspere (3) nicht richtig betätigt	Einschalten (siehe „Bedienung“)
	Ein-/Ausschalter (5) defekt	Reparatur durch Service-Center
Schlechtes Schneidergebnis	Zu viel Reibung wegen fehlender Schmierung	Messer (10/12) ölen(siehe „Reinigung/Wartung“)
	Verschmutztes Messer (10/12)	Messer (10/12) reinigen(siehe „Reinigung/Wartung“)
	Messer (10/12) ist stumpf oder hat Scharten	Messer (10/12) schärfen (siehe „Reinigung/Wartung“) oder auswechseln (siehe „Ersatzteile/Zubehör“)
	Messer (10/12) ist beschädigt	Messer (10/12) auswechseln(siehe „Ersatzteile/Zubehör“)
Sprühaufsatz (13) sprüht nicht	Düse (18) verstopft	Düse (18) reinigen(siehe „Reinigung/Wartung“)

Garantie

• Für das Gerät und das Ladegerät leisten wir 24 Monate Garantie. Für den Akku leisten wir 6 Monate Garantie. Bei gewerblichem Einsatz erlischt die Garantie.
• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen.
• Voraussetzung für Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.
• Mit Reparatur oder Austausch des Produktes beginnt kein neuer Garantiezeitraum.
• Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garanti-enachweis an den Händler zurückgegeben wird.

Reparatur-Service

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführen lassen. Unser Service-Center erstellt Ihnen gerne einen Kostenvoranschlag.
  Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
• Achtung: Bitte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse.
  Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.
  • Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Table des matières

Introduction....19

Technische gegevens ....48

Beschermingsklasse IPX1

Gewicht ......ca. 0,86 kg

Geluidsvermogensniveau (LWA)

gegarandeerd .... 86 dB(A) Vibratie (a _h ) aan de handgreep.... 1,28 m/s ^2 , K=1,5 m/s ^2

Grasschaarmes

Mesbreedte....100 mm

Geluidsdrukniveau

(L_pA) 68,8 dB(A), K_pA = 3 dB

Geluidsvermogensniveau ( L_WA )

gemeten....77,5 dB(A); K_WA=3 dB

Struikschaarmes

Snijlengte 160 mm

Original EG-Konformitätserklärung
Hiermit bestätigen wir, dass die 3in1 Akku-Kombigerät Modell DG-CGC 1080 Set 3in1 Lot-Nummer: B-47563 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2000/14/EG • 2005/88/EG • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60745-1:2009/A11:2010 • EN 60745-2-15:2009/A1:2010 EN 55014-1:2017 • EN 55014-2:2015 • EN 60335-1:2012/A2:2019 EN 50636-2-94:2014 • IEC 62321-1:2013 • EN 62233:2008 EN 50580:2012/A1:2013
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt: Schallleistungspegel:
	Grasscheren-Messer	Strauchscheren-Messer Sprühaufsatz
gemessen	77,5 dB(A)	78,6 dB(A)	6 dB(A)
garantiert	86 dB(A)
Angewendetes Konformitätsbewertungsverfahren entsprechend Anhang III / 2000/14/EG
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, GERMANY 11.12.2020			Christian Frank Dokumentationsbevollmächtigter

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Grizzly Tools GmbH & Co. KG

Kunden-Service

Stockstädter Straße 20

D-63762 Großostheim

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage: www.deltafox-tools.de/service
