GEBRUIKSAANWIJZING EKS 1835-3 Grizzly

Algemene beschrijving 48

Omvang van de levering 48

Functiebeschrijving 48

Overzicht 48

Technische informatie......48

Veiligheidsvoorschriften....49

Symbolen op de zaag 49

Symbolen in de handleiding 50

Algemene veiligheidsinstructies voor elektrisch gereedschap .... 50

Veiligheidsfunkties.... 55

Ingebruikname 56

Zwaard en zaagketting monteren..... 56

Ketting aanspannen 57

Kettingsmering 57

Bedienen van de kettingzaag 58

Starten 58

Kettingrem kontroleren....58

Automatische oliebevloeiing kontroleren 58

Zaagtechnieken 59

Allgemeen 59

Doorzagen.... 59

Snoeien....60

Bomen vellen 61

Onderhoud en reiniging....62

Reiniging 63

Onderhoudsintervallen 63

Tabel onderhoudsintervallen 63

Kettingen oliën 63

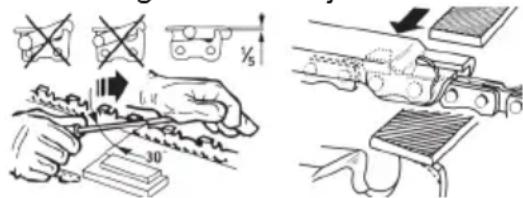

Ketting slijpen....64

Spanning instellen....65

Nieuwe ketting laten inlopen 65

Zwaard onderhouden 65

Bewaren.... 65

Berging en milieu 65

Garantie 66

Reparatieservice....66

Reserveonderdelen/accessoires...... 66

Foutmeldingen....67

Vertaling van de originele

CE-conformiteitsverklaring ...... 221

Explosietekening 229

Service-Center 230

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig product gekozen.

Dit apparaat werd tijdens de productie op kwaliteit gecontroleerd en aan een eind- controle onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd.

De gebruiksaanwijzing vormt een bestanddeel van dit product. Ze omvat belangrijke aanwijzingen voor veiligheid, gebruik en afvalverwijdering. Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden.

Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.

Doeleinden

De elektrische kettingzaag is enkel voor het zagen van hout gekonstrueerd. Voor alle andere toepassingen (bv. het snijden van metselwerk, kunststoffen of levensmiddelen) is de zaag niet geschikt. De kettingzaag is voor de doe-het-zelver bedoeld. Ze werd niet voor industriëel langdurig gebruik ontwikkeld.

De machine is voor gebruik door volwassenen bedoeld. Jongeren onder de 16

NL

jaar mogen enkel onder toezicht de kettingzaag gebruiken.

De bediener of gebruiker van het apparaat is verantwoordelijk voor ongelukken of schades aan andere personen of hun eigendom.

De producent is niet verantwoordelijk voor schade die veroorzaakt wordt door foute bediening of door gebruik bij toepassingen waarvoor de zaag niet geschikt is.

Algemene beschrijving

De afbeeldingen voor de bediening en het onderhoud vindt u op de zijde 2 + 3.

Omvang van de levering

• Elektrische Kettingzaag
• Zwaard
• Ketting
• Beschermkoker voor zwaard
• 180 ml kettingolie
• Gebruiksaanwijzing
• Montagesleutel

Functiebeschrijving

De kettingzaag wordt aangedreven door een elektromotor. De rondlopende ketting loopt over een zwaard (geleidingsrails). Het apparaat is uitgerust met een snelstop-kettingrem. Door de automatische olievoorziening wordt de ketting continu gesmeerd. Ter bescherming van de gebruiker is de kettingzaag voorzien van verschillende veiligheidsvoorzieningen. Hieronder wordt de functie van de bedieningsonderdelen omschreven.

Overzicht

1 achterste handvat

2 Oliepeilweergave

3 olietankdop

4 kettingremhendel/ voorste handvat

5 zwaard

6 ketting

7 Neuswiel

8 klemhendel

9 voorste handvat

10 elektromotor

11 aan- en uitschakelaar

12 startvergrendeling

13 Kettingvanger

14 Bevestigingsmoer voor kettingwielafdekking

15 Kettingwielkap

19 Beschermkoker voor zwaard

20 Kettingspanschroef

21 Kettingspanbalkje

22 Bevestigingbouten

23 Olievulmond

24 Houder van kettingspanbalkje

25 Neus van kettingswielafdekking

26 Inkeping behuizing

27 Kettingrondsel

Technische informatie

Elektrische kettingzaag......EKS 1835-3

Netspanning ..... 220-240 V\~, 50 Hz

Prestatievermogen ....1800 W

Veiligheidsklasse ....

Kettingsnelheid 14 m/s

Gewicht met zwaard

en ketting......ca. 4,6 kg

Kettingsteek......Trilink CL15052PB

Zwaard......Trilink 14"M1501452-1041 (9110436)

Kettenteilung....3/8" (9,53 mm)

Schakelsterkte 1,27 mm

Tanden van het kettingwiel 6

Zaaglengte....max. 350 mm

Zwaardlengte....420 mm

Geluidsdrukniveau

(L_pA) 91,5 dB(A); K_pA = 3,0 dB

Geluidsniveau ( L_WA )

gemeten .....103,4 dB(A); K_WA = 2,55 dB

gegarandeerd....106 dB(A)

Vibratie a_h ..... max. 5,79 m/s ^2 ; K=1,5 m/s ^2

De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testmethode gemeten en kan ter vergelijking van een stuk elektrisch gereedschap met een ander gebruikt worden. De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden.

Waarschuwing: Afhankelijk van de manier, waarop het elektrische gereedschap gebruikt wordt, kan de trilingemissiewaarde tijdens het effectieve gebruik van het elektrische gereedschap van de aangegeven waarde verschillen. De noodzaak bestaat, veiligheidsmaatregelen ter bescherming van de operator vast te leggen, die op een inschatting van de blootstelling in de effectieve gebruiksomstandigheden gebaseerd zijn (hierbij moet er met alle aandelen van de bedrijfscyclus rekening gehouden worden, zo bijvoorbeeld met tijden, tijdens dewelke het elektrische gereedschap uitgeschakeld is, en tijden, tijdens dewelke het weliswaar ingeschakeld is, maar zonder belasting functioneert).

Dit apparaat is voor de werking op een elektriciteitsnet met een systeemimpedantie Zmax op het overdrachtpunt (huisaansluiting) van maximaal 0,335 ohm voorzien.

De gebruiker dient ervoor te zor- gen dat het apparaat uitsluitend op een elektriciteitsnet bediend wordt, dat aan deze eis voldoet. Zo nodig, kan de systeemimpedantie bij het lokale energiebedrijf opgevraagd worden.

Veiligheidsvoorschriften

Dit gedeelte behandelt de fundamentele veiligheidsrichtlijnen bij het werken met de elektrische kettingzaag.

Maakt u zich vooraleer u met de elektronische kettingzaag gaat werken met alle onderdelen vertrouwd. Oefen het hanteren van de zaag (doorzagen van rond hout op een zaagbok) en vraag uitleg aan een ervaren gebruiker of een vakman i.v.m.het functioneren, werkwijze en zaagtechnieken.

Symbolen op de zaag

Opgelet! Gevaar!

Lees aandachtig de gebruiksaanwijzing die bij de machine hoort!

Draag een persoonlijke veiligheidsuitrusting. Draag vooral een veiligheidsbril of beter nog een veiligheidsmasker, bescherming voor de oren, veiligheidshelm, snijvaste werkkledij, snijvas-

NL

te handschoenen en snij- vaste veiligheidslaarzen met anti-slip-zolen.

Hou de machine met beide handen vast.

Opgepast! Terugslag – let op voor terugslag van de machine

Stel de machine niet bloot aan vocht. achine mag noch vochtig zijn noch in vochtige omgeving ge- bruikt worden.

Opgepast! Trek bij beschadiging of doorsnijden van de stroomdraad onmiddellijk de stekker uit het stopcontact.

Gegarandeerd akoestisch niveau

Zwaardlengte

Machines horen niet bij huishoude- lijk afval thuis.

Veiligheidsklasse II (Dubbele isolatie)

AUTO STOP

Kettingrem

Pictogram onder de kettingwielafdekking:

Looprichting van de zaagketting in acht nemen. Let op! Lees de gebruiksaanwijzing.

Pictogram op de olietankdop/ Oliepeil-weergave

Zaagketting oliën

Symbolen in de handleiding

Gevaarsymbolen met gegevens ter preventie van lichamelijke letsels en materiële schade.

Gebodsteken (in plaats van het uitroepingsteken is het gebod toegelicht) met gegevens ter preventie van beschadigingen.

Aanwijzingsteken met informatie voor een betere omgang met het apparaat.

Algemene veiligheidsinstructies voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen. Verzuim bij de naleving van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzing voor de toekomst.

Het in de veiligheidsinstructies gebruikte begrip „Elektrisch gereedschap“ heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding (zonder netsnoer).

1) VEILIGHEID OP DE WERKPLAATS

a) Houd uw werkruimte netjes en goed verlicht. Wanorde of onverlichte werkomgevingen kunnen tot ongevallen leiden.

b) Werk met het elektrische gereedschap niet in een explosieve omgeving, waarin er zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap produceert vonken, die het stof of de dampen kunnen doen ontsteken.

c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap op een veilige afstand. In geval van afleiding kunt u de controle over het apparaat verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten doen het risico voor een elektrische schok afnemen.

b) Vermijd lichamelijk contact met geaarde oppervlakken, zoals van buizen, verwarmingsinstallaties, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.

c) Houd elektrisch gereedschap op een veilige afstand tot regen of nattigheid. Het binnendringen van water in elektrisch gereedschap doet het risico voor een elektrische schok toenemen.

d) Gebruik het snoer niet voor een ander doeleinde om het elektrische gereedschap te dragen, op te han-gen of om de stekker uit het stop-contact te trekken. Houd het snoer

op een veilige afstand tot hitte, olie, scherpe kanten of bewegende apparaatonderdelen. Beschadigde of verstrikt geraakte snoeren doen het risico voor een elektrische schok toenemen.

e) Als u met elektrisch gereedschap in de open lucht werkt, maakt u enkel gebruik van verlengsnoeren, die ook voor buiten geschikt zijn. Het gebruik van een voor buiten geschikt verlengsnoer doet het risico voor een elektrische schok afnemen.

f) Als de werking van het elektrische gereedschap in een vochtige omgeving niet te vermijden is, maakt u gebruik van een RCD (Residual Current Device) met een uitschakelstroom van 30 mA of minder. Het gebruik van een aardlekschakelaar doet het risico voor een elektrische schok afnemen.

3) VEILIGHEID VAN PERSONEN

a) Wees aandachtig, let erop wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermingsuitrusting en altijd een beschermbril. Het dragen van een persoonlijke beschermingsuitrusting, zoals stofmasker, slipvrije veiligheidsschoenen, beschermende helm of gehoorbescherming, al naargelang de aard en de toepassing van het elektrische

NL

gereedschap, doet het risico voor verwondingen afnemen.

c) Vermijd een onopzettelijke ingebruikname. Vergewis u dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening en/of de accu aansluit, het opneemt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of het apparaat ingeschakeld p de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschap of schroefsleutel voordat u het elektrische gereedschap inschakelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondingen leiden.

e) Vermijd een abnormale lichaamshouding. Zorg voor een veilige stand en houd te allen tijde uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren.

f) Draag geschikte kledij. Draag geen ruimzittende kleding of sieraden. Houd haar, kledij en handschoenen op een veilige afstand tot bewegen-de onderdelen. Loszittende kledij, sieraden of lang haar kan/kunnen door bewegende onderdelen vastgegrepen worden.

g) Als er stofafzuig- en -opvanginrichtingen gemonteerd kunnen worden, vergewist u zich dat deze aangesloten zijn en correct gebruikt worden. Gebruik van een stofafzuiginrichting kan gevaren door stof doen afnemen.

4) GEBRUIK EN BEHANDELING VAN HET ELEKTRISCHE GEREED-SCHAP

a) Overbelast het apparaat niet. Gebruik voor uw werk het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogensgebied.

b) Gebruik geen elektrisch gereedschap, waarvan de schakelaar defect is. Elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.

c) Trek de stekker uit het stopcontact en/of verwijder de accu voordat u apparaatinstellingen doorvoert. Toebehoren wisselen of het apparaat wegleggen. Deze voorzorgsmaatregel voorkomt een onopzettelijke start van het elektrische gereedschap.

d) Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen het apparaat niet gebruiken, die daarmee niet vertrouwd zijn of deze aanwijzingen niet gelezen hebben. Elektrisch gereedschap is gevaarlijk als het door onervaren personen gebruikt wordt.

e) Verzorg elektrisch gereedschap met zorg. Controleer, of beweegbare onderdelen foutloos functioneren en niet klemmen, of er onderdelen gebroken of zodanig beschadigd zijn, dat de werking van het elektrische gereedschap in negatieve zin beïnvloed wordt. Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Tal van ongevallen hebben hun oorzaak in slecht onderhouden elektrisch gereedschap.

f) Houd snijd-/snoeigereedschap scherp en netjes. Zorgvuldig onderhouden snijd-/snoeigereedschap met scherpe snijdkanten geraken minder gekneld en is gemakkelijker te bedienen.
g) Gebruik elektrisch gereedschap, toebehoren, gebruiksgereedschap enz. in overeenstemming met deze aanwijzingen. Houd daarbij rekening met de arbeidsomstandigheden en de uit te voeren activiteit. Het gebruik van elektrisch gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5) SERVICE

a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd, vakkundig geschoold personeel en enkel met originele reserveonderdelen repareren. Daardoor wordt verzekerd dat de veiligheid van het elektrische gereedschap in stand gehouden wordt.

6) VEILIGHEIDSINSTRUCTIES VOOR KETTINGZAGEN

a) Houd bij een in werking zijnde zaag alle lichaamsdelen op een veilige afstand tot de kettingzaag. Vergewis u vóór het starten van de zaag dat de kettingzaag niets raakt. Bij het werken met een kettingzaag kan een moment van onoplettendheid ertoe leiden dat bekleding of lichaamsdelen door de kettingzaag vastgegrepen worden.

b) Houd de kettingzaag altijd met uw rechterhand aan de achterste handgreep en uw linkerhand aan de voorste handgreep. Het vasthouden van de kettingzaag in een omgekeerde werkhouding verhoogt het risico voor verwondingen en mag niet toegepast worden.

c) Draag beschermbril en gehoorbescherming. Bijkomende beschermingsuitrusting voor hoofd, handen, benen en voeten wordt aanbevolen. Passende beschermende kledij doet het gevaar afnemen voor verwondingen door rondslingerend spaanmateriaal en een toevallige aanraking van de kettingzaag.

d) Werk met de kettingzaag niet op een boom. Bij de werking van de kettingzaag op een boom bestaat er gevaar voor verwondingen.

e) Let op een vaste stand en gebruik de kettingzaag enkel als u op een vaste, veilige en effen grond staat. Een glibberige ondergrond of onsta-biele standvlakken zoals op een ladder kunnen tot verlies van het even-wicht of tot verlies van de controle over de kettingzaag leiden.

f) Houd er bij het snoeien van een onder spanning staande tak rekening mee dat deze laatste terugveert. Wanneer de spanning in de houtvezels vrijkomt, kan de gespannen tak de persoon, die de kettingzaag bedient, raken en/of de kettingzaag en de controle over de kettingzaag afhandig maken.

g) Wees uiterst voorzichtig bij het snoeien van onderhout en jonge bomen. Het dunne materiaal kan in de kettingzaag verstrikt geraken en op u slaan of u uit uw evenwicht brengen.

NL

h) Draag de kettingzaag aan de voorste handgreep in de uitgeschakelde toestand, de zaagketting van uw lichaam afgewend. Bij transport of bewaring van de kettingzaag steeds de beschermende afdekking opzetten. Een zorgvuldige omgang met de kettingzaag doet de waarschijnlijkheid van een onopzettelijke aanraking van de in werking zijnde kettingzaag afnemen.
i) Volg de aanwijzingen voor de smering, de kettingspanning en de wissel van toebehoren. Een onoordeelkundig gespannen of gesmeerde ketting kan ofwel scheuren, ofwel het risico voor terugslag doen toenemen.
k) Houd handgrepen droog, netjes en vrij van olie en vet. Vettige, olieachtige handgrepen zijn glibberig en leiden ertoe dat u de controle verliest.
I) Enkel hout zagen. De kettingzaag niet gebruiken voor werkzaamheden, waarvoor ze niet bestemd is. Voorbeeld: gebruik de kettingzaag niet voor het zagen van plastic, metselwerk of bouwmaterialen, die niet van hout zijn. Het gebruik van de kettingzaag voor niet-doelmatige werkzaamheden kan tot gevaarlijke situaties leiden.
m) Houd het elektrische gereedschap uitsluitend aan de geïsoleerde handgreepoppervlakken vast omdat de zaagketting in contact met verborgen stroomleidingen of met het netsnoer kan komen. Het contact van de zaagketting met een spanning-voerende leiding kan metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden.
n) Als het netsnoer van dit apparaat be- schadigd wordt, moet het vervangen

worden door een speciaal netsnoer, dat via de fabrikant of via zijn klanten-serviceafdeling verkrijgbaar is.

o) Gebruik alleen goedgekeurde H07RN-F netkabels die bestemd zijn voor buitengebruik. De doorsnede van de litzedraad moet minstens 2,5 mm² bedragen. Rol een kabeltrommel vóór gebruik steeds volledig af. Controleer de netkabel op schade.

7) OORZAKEN EN PREVENTIE VAN EEN TERUGSLAG

Opgepast terugslag! Let tijdens het werken op terugslag van de machine. Er bestaat verwondinggevaar. U kan terugslag vermijden door behoedzaamheid en de juiste zaagtechniek.

Een terugslag kan zich voordoen als het uiteinde van de geleiderail een voorwerp raakt of wanneer het hout buigt en de zaagketting in de snede gekneld geraakt. Een aanraking van het uiteinde van de rail kan in sommige gevallen tot een onverwachtse, achterwaarts gerichte reactie leiden, waarbij de geleiderail naar boven en in de richting van de persoon, die de kettingzaag bedient, geslagen wordt. Het vastzitten van de kettingzaag aan de bovenkant van de geleiderail kan de rail heftig terug in de richting van de persoon, die de kettingzaag bedient, stoten. ledere van deze reacties kan ertoe leiden dat u de controle over de zaag verliest en u zich mogelijkkerwijs ernstig verwondt. Vertrouw niet uitsluitend op de in de kettingzaag gemonteerde veiligheidsvoorzieningen. Als gebruiker van een kettingzaag dient u verschillende maatregelen te treffen om vrij van ongevallen en verwondingen te kunnen werken.

Een terugslag is het gevolg van een foutief of verkeerd gebruik van het elektrische gereedschap. Een terugslag kan door geschikte voorzorgsmaatregelen, zoals hierna beschreven, voorkomen worden:

a) Houd de zaag met beide handen vast, warbij duim en vinger de handgrepen van de kettingzaag omsluiten. Breng uw lichaam en uw armen in een positie, waarin u te- gen de krachten van een terugslag bestand kunt zijn. Wals er geschikte maatregelen getroffen worden, kan de persoon, die de kettingzaag bedient, de krachten van een terugslag beheersen. Nooit de kettingzaag loslaten.

b) Vermijd een abnormale lichaamshouding en zaag niet boven schouderhoogte. Daardoor wordt een onopzettelijk contact met het uiteinde van de rail vermeden en een betere controle van de kettingzaag in onverwachte situaties mogelijk gemaakt.

c) Gebruik steeds door de fabrikant voorgeschreven reserverails en zaagkettingen. Verkeerde reserver- ails kunnen ertoe leiden dat de ketting scheurt en/of dat er terugslag ontstaat.

d) Houd u aan de aanwijzingen vanwege de fabrikant om de zaagketting te scherpen en te onderhouden. Te lage dieptebegrenzers verhogen de neiging tot terugslag

8) RESTRISICO'S

Ook als u dit elektrische gereedschap zoals voorgeschreven bedient, blijven er altijd restrisico's bestaan. Volgende gevaren kunnen zich in verband met de constructiewijze en uitvoering van dit elektrische gereedschap voordoen:

a) Snijdwonden
b) Gehoorschade indien er geen geschikte gehoorbescherming gedragen wordt.
c) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zijn indien het apparaat gedurende een langere periode gebruikt wordt of niet zoals reglementair voorgeschreven beheerd en onderhouden wordt.

Waarschuwing! Dit elektrische gereedschap produceert tijdens de werking een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actieve of passieve medische implantaten in negatieve zin beïnvloeden. Om het gevaar voor ernstige of dodelijke verwondingen te verminderen, adviseren wij personen met medische implantaten, hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine bediend wordt.

Veiligheidsfunkties

1 achterste handvat met bescherming voor de hand

beschermt de hand tegen takken en twijgen en als de ketting losspringt.

4 kettingremhendel / bescherming van de hand

Veiligheidsvoorziening, die de ketting bij terugslag onmiddellijk stopzet; de hendel is ook manueel te gebruiken; beschermt de linker hand van de gebruiker als deze van het voorste handvat afglijdt.

6 ketting met lichte terugslag

helpt u door speciaal ontwikkelde veiligheids voorzieningen terugslagen op te vangen.

NL

8 klemmhendel

versterkt de stabiliteit als vertikale sne- des doorgevoerd worden en maakt het zagen makkelijker.

10 elektromotor

is om veiligheidsredenen dubbel ge- isoleerd

11 Aan-/uitschakelaar met kettingblokkering

bij loslaten van de aan- en uitschake- laar stopt de machine onmiddellijk

12 startvergrendeling

om de machine te kunnen starten, moet eerst de startvergrendeling ont-grendeld worden.

13 kettingvanger

vermindert het gevaar voor verwondingen als de ketting breekt of losspringt.

Ingebruikname

Draag bij het werken met de kettingzaag altijd veiligheids-handschoenen en gebruik enkel de originele onderdelen. Trek de stekker uit als u aan de machine zelf wil werken. Er bestaat ge-vaar voor verwondingen!

Voordat u de elektrische kettingzaag in gebruik neemt, moet u zwaard, ketting en kettingwielafdekking monteren, de ketting justeren, kettingolie ingieten, de werking van de kettingrem nagaan en het olieautomatisme nakijken.

Opgepast! De zaag kan olie verliezen

Let u alstublieft erop dat de zaag na gebruik kan naoliën of leeglopen, vooral als ze zijdelings of op kop wordt gelegerd. Dit is normaal en wordt door de noodzakelijke

verluchtingsopeningen in de bovenste tankrand veroorzaakt en is geen reden tot klacht. Aangezien elke zag in de productie gekontrolleerd en met olie getest wordt, kan het zijn dat ondanks lediging een klein beetje olie in de tank gebleven is, welke tijdens het transport de behuizing licht met olie bevuïld. Maak de behuizing met een vod schoon.

Zwaard en zaagketting monteren

1. Leg de zaag op een vlakke ondergrond.

2. Draai de bevestigingsmoeren (14) los en verwijder de kettingwielafdekking (15).

3. Draai de kettingspanschroef (20) tegen de wijzers van de klok in totdat de kettingspanstift (21) in de richting van de zaag zich aan de aanslag bevindt.

4. Leg de ketting zo uit, dat de tanden met de klok mee wijzen (6).

5. Leg de ketting rond het zwaard (5) en in de zwaardmoer. Maak met de overtollige kettingelmen- ten aan de kant van de boorga- ten (24) in het zwaard (5) een lus.

1. Houd de ingelegde ketting met een behandschoende hand op het zwaard vast. Leg nu de ketting rond het kettingrondsel (27).

2. Plaats het zwaard (5) en de ketting (6) op de railpin (24). Als de neus, rechts onder de railpin (23), in de onderste ronde uit-sparing aan het zwaard zit, zit het zwaard juist. Het is normaal dat de ketting (5) doorhangt.

3. Plaats de kettingwielkap (15).

Plaats eerst de nok (25) op de afdekking in de daarvoor bedoelde inkeping op het apparaat worden geplaatst (26). Trek de bevestigingsschroef (16) slechts licht aan, omdat de ketting nog moet worden opgespannen.

1. Schroef de afdekking met de

bevestigingsmoeren (14) vast. De ketting mag daarbij niet van het zwaard glijden. Draai de moer slechts losvast aan, omdat de zaagketting nog gespannen moet worden.

Ketting aanspannen

Met een goed aangespande ketting zijn goede prestaties en een langere levensduur gegarandeerd.

Kontroleer voor elk gebruik van de elektrische kettingzaag de spanning van de ketting.

De ketting is juist aangespand als ze aan de onderkant van het zwaard niet doorhangt en men met de hand de ketting er volledig kan omheen trekken. Bij het trekken aan de zaagketting met een trekkracht van 9 N (ca. 1 kg) mag de afstand tussen de zaagketting en de geleidingsrail niet meer dan 2 mm bedragen.

1. Controleer of de kettingrem los staat, d.w.z. of de kettingrem tegen de voorste handvat (2) is gedrukt.

2. Draai de bevestigingsmoeren (14) los.

3. Om de zaag te spannen, draait u de kettingspanschroef (20) met de klok mee.

Om de spanning losser te maken, draait u de kettingspanschroef (20) tegen de wijzers van de klok in.

1. Draai de bevestigingsschroeven (14) vast aan.

Een nieuwe zaagketting moet u na minimaal 5 zaagsneden nogmaals opspannen.

Kettingsmering

Zwaard en ketting mogen nooit zonder olie vallen. Gebruikt u de elektrische kettingzaag met te weinig olie, worden de prestaties van de zaag minder en wordt de levensduur korter, aangezien de ketting sneller stomp wordt. Bij te weinig olie is er rookontwikkeling of een verkleuring van het zwaard zichtbaar.

De motorzaag is met een automatische olie-bevloeiing uitgerust. Zodra de motor versnelt, vloeit ook de olie sneller naar het zwaard toe.

Kettingolie bijvullen:

- Controleer regelmatig de oliepeilindicatie (2) en giet olie bij als de minimummmarkering is bereikt.

De olietank bevat ca. 270 ml olie.

- Maakt u gebruik van Bio-olie. Deze olie omvat ter reductie van wijving en slijtage bijvoegingen en schaadt het pompsysteem niet. U kunt deze olie via ons servicecenter bestellen.

- Als u niet beschikt over bio-olie, kunt u het beste een kettingolie zonder hechtende additieven gebruiken.

1. Draai de dop van de olietank (3) en vul de tank met kettingolie.

2. Veeg eventueel gemorste olie weg en sluit de dop weer.

NL

Bedienen van de kettingzaag

Start de kettingzaag pas als het zwaard, de ketting en de ketting-wielbescherming juist gemonteerd zijn. Let erop, dat de netspanning overeenkomt met het typelabel op de machine. Let bij het starten op een stabiele houding. Wees er zeker van voor het starten dat de elektrische kettingzaag geen voor-werpen raakt.

F

Starten

Kontroleer voor het starten of er genoeg olie in de tank is, vul anders olie bij (zie gedeelte over ingebruikname).

1. Ontgrendel de kettingrem door de remhendel (4) tegen het voorste handvat te drukken.
2. Vorm aan het einde van de verleng-kabel een lus en plaats deze in de trekontlasting (17) aan de achterste greep.
3. Sluit de machine op de netspanning aan.
4. Houdt de elektrische kettingzaag goed met beide handen vast, met de rechter hand aan het achterste en met de linker hand aan het voorste handvat. Duimen en vingers moeten de handvaten goed omsluiten.
5. Voor het starten ontgrendelt u met de rechter duim de startvergrendeling (12) en drukt dan op de aan- en uit-schakelaar (11), de elektro-motor loopt nu met de hoogste snelheid. Laat de startvergrendeling los.
6. De motorzaag stopt als u de aan- en uitschakelaar weer loslaat. Een conti-nu-schakeling is niet mogelijk.

H

Kettingrem kontroleren

De motor kan niet starten als de kettingrem vergrendeld is. Gebruik de kettingrem niet om de kettingzaag te starten of te stoppen.

1. Ontgrendel de kettingrem door de remhendel tegen het voorste handvat te duwen (4).
2. Leg de elektrische kettingzaag op een vaste, effen ondergrond. Ze mag niet met voorwerpen in aanraking komen.
3. Sluit de machine op de netspanning aan.
4. Houdt de elektrische kettingzaag goed met beide handen vast, met de rechter hand aan het achterste en met de linker hand aan het voorste handvat. Duimen en vingers moeten de handvaten goed omsluiten (ze).
5. Start de elektrische kettingzaag (zie "Bedienen van de kettingzaag").
6. Bedien bij lopende motor de kettingremhendel (2) met de linker hand. Ketting moeten abrupt stoppt.
7. Als de kettingrem goed functioneert, laat u de aan-/uitschakelaar los en haalt u de rem van de ketting.

Indien de kettingrem niet goed funtioneert, mag u de elektrische kettingzaag niet gebruiken. Laat de elektrische kettingzaag door onze klantenservice repareren.

Automatische oliebevloeiing kontroleren

Kontroleer voor het starten het oliepeil en de automatische olie-bevloeiing.

- Start de kettingzaag en houdt ze boven een lichte ondergrond. De zaag mag de bodem niet aanraken.

Als u oliesporen ziet, funktioneert de kettingzaag naar behoren.

Bij koud weer kan de olie dik worden.

Indien u geen oliesporen ziet, reinig dan de olieleiding of laat de elektrische kettingzaag door onze klantenservice repareren.

Zaagtechnieken

Allgemeen

Neem de bescherming tegen la-waai en lokale voorschriften bij het houthakken in acht.

Plaatselijke bepalingen kunnen een onderzoek naar geschiktheid noodzakelijk maken. Vraag bij het bosbeheer na.

• Leg het netsnoer zodanig, dat het tijdens het zagen niet door takken of dergelijke vastgegrepen wordt.
• Zet bij iedere snede de klauwaanslag er vast tegen en begin dan pas met het zagen.
• U heeft een betere kontrole over de zaag als u met de onderkant van het zwaard (met trekkende ketting) en niet met de bovenkant van het zwaard (met schuivende ketting) zaagt.
• De ketting mag tijdens of na het doorzagen noch de aarde noch andere voorwerpen aanraken.

• Let op dat de zaagketting nooit in de zaagsnede wordt geklemd. De boomstam mag niet breken of scheuren.

• Let ook op de veiligheidsmaatregelen i.v.m. terugslag (zie veiligheidsvoorschriften).

• Bij zaagwerkzaamheden op een helling steeds boven de boomstam staan. Om op het moment van het „doorzagen“ de volledige controle te behouden tegen het einde van de snede de drukkracht verminderen zonder de vaste grip aan de handgrepen van de kettingzaag te lossen. Erop letten dat de kettingzaag niet de grond raakt. Na voltooiing van de snede de stilstand van de kettingzaag afwachten voordat men de zaagketting daar verwijdert. De motor van de kettingzaag altijd uitschakelen voordat men van de ene naar de andere boom overgaat.

- Gebruik een RCD (Residual Current Device) met een aanspreekstroom van maximaal 30 mA.

Als de ketting vast komt te zitten, probeer dan in geen geval de elektrische kettingzaag met geweld uit de boom te trekken. Er bestaat verwondingsgevaar. Zet de motor af en gebruik een wig of een hefboomarm om de elektrische kettingzaag los te krijgen.

Doorzagen

Doorzagen is het zagen van de gevelde boom in kleinere, te hanteren stukken. Zorg ervoor dat u stabiel staat en dat uw lichaamsgewicht gelijkmatig is verdeeld over beide voeten. Indien mogelijk moet de stam zijn geplaatst op takken, balken of wiggen of erdoor ondersteund worden.

- Let erop dat de ketting tijdens het zagen niet de aarde raakt.

NL

- Zorg voor een goede, stabiele houding en stelt u zich op steile terreinen boven de stam.

1. Stam ligt op de grond

Zaag de stam langs boven vol- ledig door en let erop, op het einde de bodem niet te raken. Indien de stam kan worden gedraaid, zaagt u hem voor 2/3 door. Vervolgens draait u de stam om en zaagt u de rest van boven naar beneden door.

2. Stam is aan 1 kant gestut

Zaag de stam eerst van bene- den naar boven (met de bo- venkant van het zwaard) voor 1/3 door, om te voorkomen dat stam scheurt. Zaag vervolgens de boom van boven naar bene- den (met de onderkant van het zwaard) naar de eerste zaags- nede toe, om te voorkomen dat de ketting wordt vastgeklemd.

3. Stam is aan beide kanten ge- stut

Zaag de stam eerst van boven naar beneden (met de onderkant van het zwaard) voor 1/3 door. Zaag de stam vervolgens van onder naar boven (met de bovenkant van het zwaard) door, tot de onderste zaagsnede is bereikt.

4. Zagen op een zaagbok

Houd de elektrische kettingzaag met beide handen stevig vast en beweeg de kettingzaag tijdens het zagen van het lichaam af. Als de stam is doorgezaagd, brengt u de zaag rechts langs uw lichaam (1). Houd uw linker-arm zo recht mogelijk (2). Let op

de vallende stam. Ga zo staan, dat de vallende stam geen gevaar oplevert. Let op uw voeten. De vallende stam kan op uw voeten vallen. Denk ook om uw evenwicht (3).

Snoeien

Met snoeien wordt het afzagen van takken en twijgen van een gevelde boom bedoeld.

Er gebeuren vaak ongelukken bij het snoeien. Zaag nooit takken af als u op een boomstam staat. Let op een eventuele terugslag als takken onder spanning staan.

• Verwijder de zijtakken pas na het doorzagen.
• Onder spanning staande takken moeten van onder naar boven gezaagd worden om vastklemmen van de kettingzaag te voorkomen.
• Bij het afzagen van dikkere takken gebruikt men dezelfde techniek als bij het verzagen.
• Werk links van de stam en zo dicht mogelijk bij de elektrische kettingzaag. Laat het gewicht van de zaag zoveel mogelijk op de stam rusten.
• Verander van plaats om takken aan de andere kant van de stam af te zagen.
• Vertakte takken worden apart afgezaagd.
• Laat bij het snoeien de grotere naar beneden gerichte takken die de boom steunen, in eerste instantie staan. Kleinere takken, zoals afbeelding N met een snijbeweging afsnijden.

Bomen vellen

Er is veel ervaring vereist om bomen te vellen. Vel enkel bo- men als u zeker en veilig met de elektrische kettingzaag kan omgaan. Gebruik de elektrische kettingzaag in ieder geval niet als u zich onzeker voelt.

• Let erop dat er geen mensen of dieren in de buurt van het werkterrein zijn. De veilige afstand tussen de te vellen boom en de eerstvolgende werkplaats moet 2 12 boomlengte bedragen.
• Let op de valrichting.

De gebruiker moet zich in de buurt van de gevelde boom veilig kunnen bewegen om de boom makkelijk te kunnen doorzagen en snoeien.

• Vermijdt dat de vallende boom in een andere boom blijft hangen. Let op de natuurlijke valrichting die van neiging en kromming van de boom, van de windrichting en het aantal tallen afhankelijk is.
• Sta bij steile terreinen steeds boven de te vellen boom.
• Kleine bomen met een diameter van 15-18 cm kunnen normaal met 1 sne-de afgezaagd worden.
• Bij bomen met een grotere diameter moet er met kerfsnijwerk en een valsnede gewerkt worden (zie onder).
• Worden bomen door twee of meerdere personen tegelijk gesnoeid en geveld, dan moet de afstand tussen de personen die bomen vellen en snoeien ten minste het dubbele van de hoogte van de boom bedragen die wordt geveld. Bij het vellen van bomen moet worden gegarandeerd dat andere personen niet worden blootgesteld aan

gevaar, dat er geen nutsvoorzieningen worden geraakt en er geen materiële schade wordt veroorzaakt. Komt een boom met een voedingskabel in aanraking, dan moet het nutsbedrijf onmiddellijk op de hoogte worden gebracht.

• Vuil, stenen, losse schors, nagels, klemmen en draad moeten van de boom worden verwijderd.
• Voor zagen op hellingen moet de operator van de kettingzaag in het veld boven de te kappen boom blijven, omdat de boom waarschijnlijk na het kappen zal rollen of naar beneden glijden.

Vel geen boom als er een sterke of draaiende wind is of als er gevaar voor beschadiging van eigendom bestaat of als de boom op leidingen zou kunnen vallen.

Zet onmiddellijk na einde van de werkzaamheden de oorbescherming af zodat u waarschuwingssignalen en geluiden kan horen.

1. Snoeien:

Verwijder takken die naar beneden hangen door even boven de tak te beginnen. Snoei nooit hoger dan op schouderhoogte.

2. Vluchttraject:

Verwijder het kreupelhout rond- om de boom, zodat u zich een- voudig kunt terugtrekken. Het vluchttraject (1) dient in onge- veer 45° te staan op de geplan- de valrichting (2).

3. Kerven zagen (A)

Breng een inkeping aan in de richting waarin de boom moet vallen. Begin met de onderste,

horizontale snede. De snijdiepte moet ongeveer 1/3 van de diameter van de stam bedragen. Daardoor wordt vermeden dat de zaagketting of de geleidingsrail bij de tweede inkeping ingeklemd raakt. Maak nu een schui- ne zaagsnede met een snijhoek van ongeveer 45°, van boven, die exact uitkomt op de onderste zaagsnede.

Ga nooit voor een boom staan die ingekerfd is.

4. Valsnede (B)

Voer de velsnede van de andere kant van de stam uit, terwijl u links van de boomstam staat en met trekkende zaagketting zaagt. De velsnede moet horizontaal minstens 5 cm boven de horizontale inkeping lopen. Zij moet zo diep zijn dat de afstand tot de lijn van de inkeping minstens 1/10 van de stamdiameter bedraagt. Het niet doorgezaagde gedeelte van de stam wordt bestempeld als scharnierstuk (valkerf). Het scharnierstuk verhindert dat de boom draait en in de verkeerde richting valt. Zaag het scharnierstuk niet door.

Schuif een velwig of een breekijzer in de zaagsnede, zodra de snijdiepte dit toelaat, om een vastklemmen van het blad te verhinderen. Als de velsnede aan het scharnierstuk wordt benaderd, zou de boom moeten beginnen te vallen. Als blijkt dat de boom eventueel niet in de gewenste richting valt of terug neigt en de zaagketting klem

komt te zitten, onderbreekt u de velsnede en gebruikt u een wig van hout, kunststof of aluminium om de snede te openen en de boom om te leggen in de gewenste vallijn.

1. als de stamdiameter groter is dan de lengte van het zwaard, maak dan 2 snedes.

Wij raden onervaren gebruikers veiligheidshalve af om een boomstam te vellen waarvan de diameter groter is dan de lengte van het zwaard.

1. Na het zagen van de valsnede valt de boom vanzelf of met behulp van de wig of het breekijzer.

Trek de zaag uit de snede, schakel de motor uit, leg de elektrische kettingzaag neer en verlaat het terrein via de vluchtweg van zodra de boom begint te vallen. Let principieel op het neervallende gesneden goed.

Onderhoud en reiniging

Voer onderhouds- en reinigingswerkzaamheden hoofdzakelijk bij uitgeschakelde motor en uitgetrokken stekker uit. Verwondinggevaar! Laat onderhoudswerkzaamheden die niet in deze handleiding worden genoemd door onze werkplaats uitvoeren. Gebruik enkel originele vervangstukken. Laat de machine eerst afkoelen vooraleer u de machine gaat reinigen of herstellen. Gevaar voor verbranding!

Reiniging

- Reinig de machine grondig na elk gebruik. Daardoor verlengt u de levensduur van de machine en vermijdt u ongelukken.

- Houdt de handvaten benzine-, olie- en vetvrij. Maak de handvaten indien nodig met een vochtige, in zeep gewassen vod schoon. Gebruik geen oplosmiddel of benzine voor het reinigen!

- Reinig na elk gebruik de ketting. Gebruik hiervoor een penseel of handveger. Gebruik geen vloeistoffen voor het reinigen van de ketting. Na reiniging de ketting licht met olie instrijken.

- Reinig de verluchtingsgaten en de oppervlakken van de machine met een penseel, handveger of droge vod. Gebruik geen vloeistoffen voor het reinigen.

Onderhoudsintervallen

Voer de in onderstaande tabel opgesomde onderhoudswerkzaamheden regelmatig uit. Door regelmatig onderhoud van uw zaag wordt haar levensduur verlengd. Bovendien kan u dan optimaal zagen en worden ongelukken vermeden.

Tabel onderhoudsintervallen

Maschine-onderdeel Uit te voeren		Voor elk ge-bruik	Na 10 uur gebruik
Onderdelen van de kettingrem	Kontroleren, indien nodig vervangen	√
Kettingwiel	Kontroleren, indien nodig vervangen	√
Ketting	Kontroleren, oliën, indien nodig slijpen of vervangen	√
Zwaard	Kontroleren, omdraaien, reinigen,Oliën	√	√

Kettingen oliën

Reinig en olie de ketting regelmatig. Daardoor houdt u de ketting scherp en levert de machine topprestaties. Bij schade veroorzaakt door ontoereikend onderhoud van de elektrische kettingzaag vervalt de garantie. Trek de stekker uit en gebruik snijvaste handschoenen als u aan de ketting of aan het zwaard werkt.

• Olie de ketting na reiniging, na 10 uur gebruik of minstens 1 maal per week naar gelang wat eerst voorkomt.
• Voor het oliën moet het zwaard, voornamelijk de tanden van het geleispoor, grondig gereinigd worden. Gebruik hiervoor een handveger of een droge vod.
• De delen van de ketting kan u het best met behulp van een oliespuit met punt oliën (in de vakhandel te verkrijgen). Breng druppelsgewijs olie aan op de punten van de tanden en de schakels van de ketting.

NL

Ketting slijpen

Een fout geslepen ketting verhoogt het risico op terugslag! Gebruik snijvaste handschoenen als u aan de ketting of het zwaard werkt.

Een scherpe ketting garandeert optimale prestaties. Ze gaat moeiteloos door het hout en laat grote, lange houtspanen achter. Als u het zwaard door het hout moet duwen en de houtspanen zeer klein zijn, betekent dat dat de ketting stomp is. Als de ketting zeer stomp is, heeft men überhaupt geen spanen, alleen houtstof.

• De zagende delen van de ketting zijn de snij-onderdelen die uit een zaag- tand en een dieptebegrenzer bestaan. Het hoogteverschil tussen deze twee bepaalt de slijpdiepte.

• Bij het slijpen van de zaagtanden moeten volgende waarden in acht genomen worden:

• slijphoek (30°)

• borsthoek (85 °)
• slijpdiepte (0,65 mm)
• diameter van de ronde veil (4,0 mm)

0,65 mm 85° 60° 30° 2

Afwijkingen van de aangegeven maten van de slijpgeometrie kunnen de neiging van de machine tot terugslag verhogen. Vergroot het gevaar op ongevallen.

Voor het slijpen van de ketting zijn speciale werktuigen noodzakelijk, waarvan de messen de juiste hoek hebben en in de juiste diepte geslepen zijn. Onervaren gebruikers van kettingzagen raden wij aan de ketting door een vakman of in een werkplaats te laten slepen. Als u toch zelf de ketting wil slepen, koop dan het noodzakelijke gereedschap in de vakhandel.

1. Schakel de zaag uit en trek de stekker uit het stopcontact:
2. Verwijder de ketting (zie hoofdstuk, Bedienen van de kettingzaag'). Om te zorgen dat de tanden goed kunnen worden geslepen, dient de ketting strak rond het zwaard te zitten.
3. Voor het slijpen is een ronde vijl met een diameter van 4,0 mm vereist.

Andere diameters beschadigen de ketting en verhogen het gevaar op ongevallen bij het werken met de zaag.

1. Slijp enkel van binnen naar buiten. Leidt de veil van de binnenkant van de zaagtand naar buiten. Houdt de veil omhoog als u ze terugtrekt.
2. Slijp eerst de tanden aan een kant. Draai de zaag om en slijp de tanden aan de andere kant.
3. De ketting is versleten en moet door een nieuwe vervangen worden als er slechts nog ca. 4 mm van de zaagtand over is.
4. Na het slijpen, moeten alle snijdelen even lang en breed zijn.

1. Na 3 keer slijpen, moet telkens de slijpdiepte (dieptebegrenzing) gekontroleerd worden en de hoogte met behulp van een platte vijl aangepast worden. De dieptebegrenzing moet ca. 0,65 mm tegenover de zaagtand naar achter geplaatst worden. Rond daarna de dieptebegrenzing een beetje naar voor af.

Spanning instellen

Het instellen van de kettingspanning is in het gedeelte over ingebruikname, kettingzaag spannen, beschreven.

• Schakel de zaag uit en trek de stekker uit
• Kontroleer de spanning regelmatig en stel deze zo veel mogelijk bij zodat de ketting nauw aan het geleispoor ligt, maar toch nog los genoeg zit om met de hand aan te kunnen trekken.

Nieuwe ketting laten inlopen

Bij een nieuwe ketting vermindert de spankracht na enige tijd. Daarom moet u na de eerste 5 snedes, daarna in grotere afstanden, de ketting opnieuw aanspannen.

Bevestig nooit een ketting op een afgesleten aandrijfwiel of een beschadigd zwaard.

Zwaard onderhouden

Gebruik snijvaste handschoenen als u aan de ketting of het zwaard werkt.

Het zwaard moet na alle 8-10 uren gebruik omgedraaid worden, om een gelijkmatige slijtage te garanderen (zie ook gedeelte ingebruikname)

1. Schakel de zaag uit en trek de stekker uit.
2. Neem de kettingwielbescherming, de ketting en het zwaard af.
3. Kontroleer het zwaard op slijtage. Verwijder beschadigingen op het geleispoor met een platte vijl.
4. Reinig de olietoevoer (23) van het zwaard om een optimale, automatische oliebevloeiing van de ketting tijdens het zagen te garanderen.
5. Monteer zwaard, ketting en ketting-wielbescherming en span de ketting aan.

Bi optimale oliedoorvoer sproeit de ketting enkele seconden automatisch een beetje olie nadat de zaag wordt gestart

Bewaren

• Reinig het apparaat voordat u het bewaart.
• Maak de olietank leeg als u langere werkpauzes inlast. Verwijder de oude olie op een milieuvriendelijke wijze. (zie „Onderhoud en reiniging“).
• Breng de beschermkoker voor zwaard hoes aan.
• Bewaar het apparaat op een droge en stofvrije plaats en buiten het bereik van kinderen.

Berging en milieu

Giet afgwerkte olie niet in de riool of afvoer. Ontdoet u zich op een milieuvriendelijke manier van uw afgewerkte olie, geef

NL

de oli aan een afvalinzamelpunt af. Breng het apparaat, de toebehoren en de verpakking naar een geschikt recyclagepunt.

Machines horen niet thuis in het huisafval.

Leeg de olietank zorgvuldig en geef uw elektrische kettingzaag ter recycling af. De kunststoffen en metalen onderdelen kunnen volgens soort gescheiden worden en zijn zo voor recyclage geschikt. Voor vragen hieromtrent kunt u terecht bij ons servicecenter.

Garantie

Wij geven 24 maanden garantie op dit product. Bij commercieel gebruik vervalt de garantie.

Beschadigingen, die op natuurlijke slijtage, overbelasting of onachtzame bediening berusten, vallen niet onder de garantie. Bepaalde bouwelementen zijn onderhevig aan slijtage en vallen niet onder de garantie. Hiertoe behoren vooral: ketting, zwaard, kettingwiel en koolborstel, zolang de reclamatie niet op fouten in het materiaal berust.

Ook beschadigingen aan de ketting of het zwaard, die door ontoereikend smeren veroorzaakt zijn, vallen niet onder de garantie.

Voorwaarde voor de garantie is bovendien, dat de in de gebruiksaanwijzing opgegeven onderhoudsintervallen werden nageleefd als ook de richtlijnen i.v.m. reiniging, onderhoud en reparatie.

Na reparatie of vervanging van het product begint geen nieuwe garantieperiode. Beschadigingen die door produktie of materiaalfouten ontstaan zijn, worden kostenlos door vervangstukken of reparatie verholpen. Voorwaarde voor deze bepaling is wel, dat het apparaat intact en met koop- en garantiebewijs aan ons servicecenter wordt overhandigd.

Reparatieservice

U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons servicefiliaal laten doorvoeren. Zij maakt graag voor u een kostenraming op.

Wij kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect naar ons servicefiliaal te zenden.

Ongefrankeerd – als volumegoed, per expresse of via een andere speciale verzendingswijze – ingezonden apparaten worden niet geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij gratis door.

Reserveonderdelen/accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzlytools-service.eu

Bij andere vragen neemt u contact op met het Service Center (zie "Service-Center").

Foutmeldingen

Probleem Mogelijke oorzaak Oplossing
Machine start	Geen stroomZekering springt	Stopcontact, kabel, leiding, stek-ker kontroleren, indien nodig re-paratie door vakman.Zekering kontroleren, zie aanwij-zing
	Aan- en uitschakelaar is defekt	Reparatie door klantendienst
	Koolborstel is versleten
	Motor is defekt
Ketting loopt niet	Kettingrem geblokkeerd ketting	Kettingrem kontroleren, eventueel rem ontgrendelen
Slechte snijprestatie	Ketting fout gemonteerd Ketting juist monteren
	Ketting stomp	Zaagtanden scherpen of nieuwe ketting spannen
	Ontoereikende spanning Spanning kontroleren
Zaag loopt moeizaam,ketting springt los	Onvoldoende spanning Spanning kontroleren
Ketting wordt heet,rookontwikkeling bijzagen, verkleuring van het zwaard	Te wenig olie	Oliepeil kontroleren en ev. olie bijvullen,Olie-automatisme kontroleren en ev. olietoevoer reinigen of reparatie door klantendienst

FR

Content

NL	Vertaling van de originele CE-conformiteitsverklaring
Hiermede bevestigen wij dat de Elektrische kettingzaagbouwserie EKS 1835-3Lot-nummerB-49443aan de hierna volgende, van toepassing zijnde EU-richtlijnen
2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU*
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 60745-1:2009/A11:2010 • EN 60745-2-13:2009/A1:2010EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-11:2000
Bovendien wordt in overeenstemming met de geluidsemissierichtlijn 2000/14/EC bevestigd: akoestisch niveauGegarandeerd: 106 dB(A)Gemeten: 103,4 dB(A)Toegepaste conformiteitbeoordelingsprocedure in overeenstemming metAnnex V/ 2000/14/ECAangemeld bij: TÜV SÜD Product Service GmbH, Ridlerstr. 65, 80339 München, Germany, No. 0123Apparaat-Type nr.: M6A 036607 0569 Rev.00
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
	Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany30.01.2021	Christian FrankDocumentatiegelastigde

* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

FR	Traduction de la déclaration de conformité CE originale
Nous certifions par la présente que la Tronçonneuse électriqueSérie EKS 1835-3Numéro de lotB-49443est conforme aux directives UE actuellement en vigueur :
2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU*
En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisions nationales suivantes ont été appliquées :
EN 60745-1:2009/A11:2010 • EN 60745-2-13:2009/A1:2010EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-11:2000
De plus, conformément à la directive sur les émissions de bruit 2000/14/EC, nous confirmons :Niveau de puissance sonoregaranti: 106 dB(A)mesuré: 103,4 dB(A)Procédé utilisé pour l’évaluation de la conformité en fonction de l’annexe V / 2000/14/ECBureau declaré: TÜV SÜD Product Service GmbH, Ridlerstr. 65, 80339 München, Germany,No. 0123,de modèle type N° M6A 036607 0569 Rev.00
Le fabricant assume seul la responsabilité d’établir la présente déclaration de conformité :
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany30.01.2021	Christian FrankChargé de documentation
IT	Traduzione della dichiarazione di conformità CE originale
Con la presente dichiariamo cheSega elettricaserie di costruzione EKS 1835-3Numero lottoB-49443corrisponde alle seguenti direttive UE in materia nella rispettiva versione valida:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU*
Per garantire la conformità sono state applicate le seguenti norme armonizzate e anche le norme e disposizioni nazionali che seguono:
EN 60745-1:2009/A11:2010 • EN 60745-2-13:2009/A1:2010EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-11:2000
Si dichiara inoltre in conformità alla direttiva 2000/14/EC sull'emissione acustica ambientale:Livello di potenza sonoragarantita: 106 dB(A)misurata: 103,4 dB(A)Procedura della valutazione della conformità applicata come da allegato V / 2000/14/ECAutorità registrata: TÜV SÜD Product Service GmbH, Ridlerstr. 65, 80339 München, Germany, No. 0123,Certificato di campione di costruzione n°: M6A 036607 0569 Rev.00
Il produttore è il solo responsabile della stesura della presente dichiarazione di conformità:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany30.01.2021	Christian FrankResponsabile documentazionetecnica

Bezoekadres: Papierbaan 55

9672 BG Winschoten

Postadres: Antwoordnummer 300

9670 WB Winschoten

Tel.: [phone]

0597 413753

Fax: [phone]

e-mail: [e-mail]

ITSw bv BE

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

SA V03

ZA de la verrerie

03210 Souvigny
