NAUDOJIMO INSTRUKCIJA EKS 1835-3 Grizzly

Bendrasis aprašymas 158

Pristatomas komplektas 158

Veikimo aprašymas 158

Apžvalga 158

Techniniai duomenys 158

Saugos nurodymai 159

Paveikslèliai ant prietaiso....159

Instrukcijoje naudojami simboliai..... 160

Bendrieji saugos nurodymai

naudojant elektrinius įrankius......160

Apsauginės funkcijos 165

Eksploatavimo pradžia.... 165

Pjovimo juostos ir pjovimo

Pjūklo grandinės įtempimas ...... 166

Grandinės stabdžio tikrinimas...... 168

Automatinės tepimo sistemos

tikrinimas 168

Pjovimo metodai....168

Bendrai....168

Supjaustymas i dalis 169

Kapojimas 169

Medžių kirtimas 170

Techninė priežiūra ir valymas ...... 172

Valymas....172

Techninės priežiūros intervalai...... 172

Techninės priežiūros intervalų

lentelè.... 172

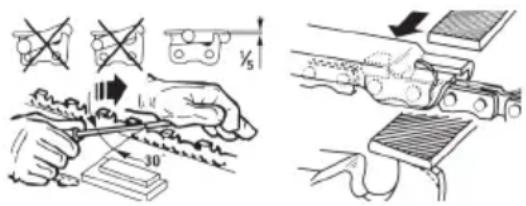

Pjūklo grandinės galandimas ...... 173

Grandinės įtempimo reguliavimas...174

Naujos pjūklo grandinės naudojimo

pradžia 174

Geležtės techninė priežiūra...... 174

Laikymas 175

Utilizavimas / aplinkos apsauga..... 175

Atsarginès dalys/Priedai....175

Garantija....176

Remonto paslaugos 176

Klaidų paieška 177

Originalios EB atitikties deklaracijos vertimas......226

Trimatis vaizdas....229

Service-Center. 230

lvadas

Dékojame, kad pirkote naują ¡renginį. Apsisprendėte įsigyti aukštos kokybės prietaisą. Gamybos metu atlikta šio prietaiso kokybės kontrolė bei jo galutinis patikrinimas. Tai užtikrina Jūsų prietaiso nepriekaištingą veikimą.

Naudojimo instrukcija yra šios prietaiso dalis. Joje pateikiami

svarbūs saugos, naudojimo ir šalinimo nurodymai. Prieš naudodami prietaisą susipažinkite su visais naudojimo ir saugos nurodymais. Naudokite prietaisą taip, kaip aprašyta ir tik nurodytiems naudojimo tikslams. Laikykite instrukciją saugioje vietoje ir perduodami prietaisą tretiesiems asmenims, perduokite jiems ir visus dokumentus.

Paskirtis

Elektrinis grandininis pjūklas skirtas tik medienai pjauti. Šio pjūklo negalima naudoti kitiems tikslams (pvz., mūrinėms sienoms, plastikui arba maisto produktams pjauti).

Prietaisas pritaikytas naudoti tik namų srityje. Šis prietaisas nepritaikytas profesionaliam nuolatiniam naudojimui.

Irankis skirtas naudoti suaugusiesiems.

Vyresni nei 16 metų jaunuoliai įrankį gali naudoti tik prižiūrimi.

LT

Prietaisą valdantis arba naudojantis asmuo yra atsakingas už nelaimingus at-sitikimus arba žmonėms ir jų nuosavybei padarytą žalą.

Gamintojas neatsako už žalą, atsiradusią dėl naudojimo ne pagal paskirtį arba netinkamo valdymo.

Bendrasis aprašymas

Paveikslėlius rasite puslapiuose nuo 2 iki 3.

Pristatomas komplektas

Prietaisą atsargiai išimkite iš pakuotės ir patikrinkite, ar yra visos toliau nurodytos dalys.

• Grandininis pjūklas
• Geležtė (kreiptuvas)
• Pjūklo grandinė
• Apsauginis geležtės déklas
• grandinès alyvos
• Eksploatavimo instrukcija
• Montažo priedai

Pakuotę utilizuokite pagal nurodymus.

Veikimo aprašymas

Grandininiame pjūkle kaip pavara yra elektros variklis. Aplinkui besisukanti pjovimo grandinė sukasi ant geležtės (kreipiamuoju bėgeliu).

Irenginyje jmontuotas greitaveikis grandinės stabdys. Automatinė tepimo sistema užtikrina nuolatinį grandinės tepimą. Siekiant apsaugoti naudotoją, grandininiame pjūkle yra jmontuoti įvairūs apsauginiai įtaisai.

Informacijos apie valdymo elementų veikimą rasite tolesniuose aprašymuose.

Apžvalga

1 Galinė rankena

2 Alyvos lygio langelis

3 Alyvos bakelio dangtelis
4 Grandinės stabdžio svirtis / priekinė rankos apsauga

5 Geležtė (kreiptuvas)

6 Pjūklo grandinė

7 Kreipiančioji žvaigždutė

8 Atraminiai nagai

9 Priekinė rankena

10 Elektros variklis

11 ljungimo / išjungimo jungiklis

12 Jjungimo blokuotė

13 Grandinės sulaikymo varžtas

14 Grandinės krumpliaračio dangtelio tvirtinimo veržlė

15 Grandinės krumpliaračio dangtelis

16 Galinė rankos apsauga

17 Laido laikiklis

18 Maitinimo laidas

19 Apsauginis geležtės dėklas

B 20 Grandinės įtempimo varžtas
21 Grandinės įtempimo kaištis
22 Tvirtinimo kaiščiai
23 Alyvos anga
24 Grandinės įtempimo kaiščio lizdas

25 Žvaigždutės gaubto iškyša
26 Korpuso jranta
27 Grandinės žvaigždutė

Techniniai duomenys

Elektrinis grandininis

Vardinė jėjimo įtampa . 220-240 V\~; 50 Hz

Galios poreikis....1800 W

Apsaugos klasė ...... ☐

Apsaugos rūšis......IPX0

Svoris su geležte ir grandine.....apie 4,6 kg

Grandinè......Trilink CL15052PB

Geležtė ....Trilink 14“M1501452-1041 (9110436)

Grandinės žingsnis....3/8" (9,53 mm)

Grandinès storis .... 1,27 mm

Grandinès krumpliaračio dantukai......6

Pjovimo ilgis......max. 350 mm

Geležtės ilgis 420 mm

Garso slègio lygis......

(L_pA)91,5dB(A);K_pA = 3,0dB

Garso galingumo lygis ( L_WA )

Išmatuota ....103,4 dB(Ä); K_WA = 2,55 dB

Numatyta....106 dB(A)

Vibracija a_h ....maks. 5,79 m/s ^2 ; K=1,5 m/s ^2

Triukšmo ir vibracijos reikšmės buvo apskaičiuotos remiantis atitikties deklaracijoje nurodytais standartais ir nuostatomis.

Nurodyta vibracijos emisijos vertė buvo išmatuota pagal standartuose patvirtintus patikros metodus ir gali būti taikoma kitam panašiam elektriniam įrankiui.

Nurodyta vibracijos emisijos vertė gali būti taikoma pradiniam poveikiui įvertinti.

Ispėjimas:

naudojant elektrinį įrankį tikroji vibra- cijos emisijos vertė gali skirtis nuo nurodytosios, nes ji priklauso nuo elektrinio įrankio naudojimo būdo.

Būtina nustatyti saugos priemones naudotojui apsaugoti, kurios turi būti parinktos atsižvelgiant į poveikio įvertinimą esant tikrosioms naudojimo sąlygoms (vertinant reikia atsižvelgti į visus eksploatavimo ciklo etapus, pavyzdžiui, kiek laiko elektrinis įrankis buvo išjungtas, kiek jis buvo jungtas, tačiau veikė be apkrovos).

Šis įrenginys skirtas naudoti jungus į elektros tinklą, kurio pilnutinė varža Zmax prijungimo taške (namo įvade) neviršija 0,335 omo.

Naudotojas turi užtikrinti, kad jrenginys būtu jungiamas tik i ši reikalavimą atitinkantį elektros tinklą.

Prireikus, informacijos apie pilnutinę varzą gali suteikti vietos elektros energijos tiekimo bendrovė.

Saugos nurodymai

Šiame skyriuje pateikiami pagrindiniai saugos potvarkiai, kurių reikia laikytis dirbant su prietaisu.

Prieš naudodami elektrinį grandininį pjūklą gerai susipažinkite su visais valdymo elementais. Pasimokykite dirbti su elektriniu grandininiu pjūklu (pjaustyti apvalią medieną ant pjovimo ožio) ir pa- prašykite patyrusio naudotojo arba specialisto paaiškinti jo funkcijas, veikimą, pjovimo techniką ir supa- žindinti su asmeninės apsaugos priemonėmis.

Paveikslèliai ant prietaiso

Dèmesio! Pavojus!

Perskaitykite įrankio naudojimo instrukciją ir jos laikykitės!

Dėvėkite asmeninės apsaugos priemones. Dėvėkite apsauginius akinius arba veido bei klausos apsaugos priemones, apsauginį šalma, atsparius įpjovimams darbo drabužius, atsparias įpjovi-

LT

mams pirštines ir atsparius įpjovimams apsauginius auli-nius batus neslidžiu padu.

Dėmesio! Atatürką - Darbo metu atkreipkite dėmesį i mašinos ata-tranka

Visada valdykite grandinini pjūklą abiem rankomis

Saugokite mašiną nuo lietaus. Prietaisas turi būti sausas, drėgno- je aplinkoje jo naudoti negalima

Dėmesio! Pažeidus arba perpjovus maitinimo laidą, nedelsdami iš elektros lizdo ištraukite tinklo kištuką.

Garso galios lygio

Geležtės ilgis

Elektros prietaisų negalima išmesti kartu su buitinėmis atliekomis.

Apsaugos klasė II (dviguba izoliacija)

AUTO STOP

Grandinès stabdys

Piktogramos po žvaigždutės gaubtu:

Atkreipkite dėmesį i pjovimo grandinės sukimosi kryptį. Dėmesio! Perskaitykite naudojimo instrukciją.

Piktogramos ant alyvos bakelio dangtelio:

Tepkite pjovimo grandinę alyva.

Instrukcijoje naudojami simboliai

Pavojaus ženklas su duomenimis, kaip išvengti žalos žmonėms ir materialiniam turtui.

Privalomasis ženklas (vietoje ženklo su šauktuku pateiktas reikalavimas) su duomenimis, kaip išvengti žalos materialiniam turtui.

Informacinis ženklas, kuriame pateikiama informacijos, kaip geriau naudoti prietaisą.

Bendrieji saugos nurodymai naudojant elektrinius įrankius

Dėmesio! Perskaitykite visus saugos nurodymus ir instrukcijas. Jei nepaisysite tam tikrų saugos nurodymų ir instrukcijų, galite patirti elektros šoką, gali kilti gaisras ir (arba) sunkiai susižalosite.

Saugokite visus saugos nurodymus ir instrukcijas, kad galėtumėte pasinaudoti ir vėliau.

Saugos nurodymuose naudojama sąvoka „Elektrinis įrankis” apibūdinami prie elektros tinklo jungiami elektriniai įrankiai (su maitinimo laidu) ir elektriniai įrankiai su akumuliatoriais (be elektros laido).

1) SAUGA DARBO VIETOJE

a) Jūsų darbo vieta turi būti švari ir tinkamai apšviesta. Netvarkingoje arba neapšviestoje darbo vietoje gali įvykti nelaimingų atsitikimų.

b) Elektrinių įrankių nenaudokite potencialiai sprogioje aplinkoje, kurio-

je laikomi degūs skysčiai, kaupiasi dujos arba dulkės. Elektriniai įrankiai kibirkščiuoja, todėl gali užsidegti dul-kės arba garai.
c) Naudodami elektrinius įrankius neleiskite būti arti vaikams ir ki- tiems asmenims. Jei Jūsų dėmesys nukryps, galite nebesuvaldyti prietaiso.
2) ELEKTROS SAUGA
a) Elektrinio įrankio prijungimo kiš-tukas turi tikti kištukiniam lizdui. Draudžiama keisti kištuko kons-trukciją. Įžemintiems elektriniams įrankiams nenaudokite kištukų su adapteriais Nepakeistos konstrukci-jos kištukai ir tinkami kištukiniai lizdai sumažina elektros šoko riziką.
b) Stenkitės kūno dalimis neliesti jžemintų paviršių, pavyzdžiui, vamzdžių. šildymo sistemų, viryklių ir šaldytuvų. Kyla didelė elektros šoko rizika, jei Jūsų kūnas yra jžemintas.
c) Elektrinių įrankių nepalikite lyjant lietui ir drėgmėje. Į elektrinį prietaisą prasiskverbusi drėgmę didina elektros šoko riziką.
d) Elektrinio įrankio niekada neneškite paėmę už kabelio, nekabinkite ant kabelio ir paėmę už jo netraukite iš kištukinio lizdo. Laikykite kabelį atokiai nuo karščio šaltinio, alyvos, aštrių kraštų ir judančių prietaiso dalių. Pažeisti arba susivynioję kabeliai didina elektros šoko riziką.
e) Kai su elektriniu grandininiu pjūklu dirbate lauke, naudokite tik darbui lauke skirtus ilginamuosius laidus. Naudojant darbui lauke tinkamą ilgina-majį laidą sumažėja elektros smūgio pavojus.

f) Jei elektrinį įrankį neišvengiamai privalote naudoti drėgnoje aplinkoje, junkite prie RCD (Residual Current Device). Naudojant RCD (Residual Current Device) sumažėja elektros šoko rizika. Naudokite pažaidos srove valdomą jungtuvą, suveikiantį esant 30 mA arba mažesnei srovei.
3) ASMENŲ SAUGA
a) Būkite atidūs, stebėkite, ką darote ir su elektriniu įrankiu dirbkite sumaniai. Nedirbkite su elektriniais įrankiais, jei esate pavargę arba vartojate narkotikus, alkoholį ar medikamentus. Dėl vieno neatsargaus poelgio naudojant elektrinį įrankį galima sunkiai susižaloti.
b) Naudokite asmenines apsaugos priemones ir visada užsidėkite apsauginius akinius. Priklausomai nuo elektrinio įrankio modelio ir naudojimo būdo naudojamos asmeninės apsaugos priemonės, pavyzdžiui, respiratorius, apsauginiai batai neslidžiu padu, apsauginis šalmas ar klausos organų apsauga sumažina riziką susižaloti.
c) Stebėkite, kad įrankis netikėtai nejsijungtų savaime. Įsitikinkite, kad elektrinis įrankis išjungtas ir tik tada junkite prie elektros srovės tiekimo tinklo ir (arba) akumuliatoriaus, dėkite į déklą ar neškite. Jei nešdami elektrinį įrankį pirštą laikote ant jungiklio arba jjungtą prietaisą jungiate prie elektros srovės tiekimo tinklo, gali įvykti nelaimingas atsitikimas.
d) Prieš jjungdami elektrinį įrankį nuimkite nustatymo įrankius arba veržliaraktį. Ant besisukančios prietai-

LT

so dalies likęs įrankis arba veržliarak- tis gali sužaloti.

e) Stenkitės išlaikyti normalią kūno padėtį. Stovėkite ant stabilaus pagrindo ir bet kurioje situacijoje išlaikykite pusiausvyrą. Taip elektrinį įrankį galėsite tinkamai kontroliuoti netikėtose situacijose.
f) Devėkite tinkamus drabužius. Nedėvėkite plačių drabužių ar papuoša-lų. Plaukais, drabužiais ir pirštinė-mis nelieskite besisukančių dalių. Besisukančios dalys gali sugriebti laisvus drabužius, papuošalus arba ilgus plaukus.
g) Jei galite įmontuoti dulkių siurbimo ir ištraukimo prietaisus, įsitikinkite, kad jie prijungti ir tinkamai naudojami. Naudojant dulkių siurbimo prietaisą sumažinama dulkių keliama grėsmė.
4) SAUGUS ELGESYS SU ELEKTRINIAIS IRANKIAIS IR JU NAUDOJIMAS
a) Prietaiso apkrova negali būti per didelė. Naudokite numatytam darbui skirtą elektrini įrankį. Tinkamu elektriniu įrankiu geriau ir saugiau dirbti nurodytame galios diapazone.
b) Nenaudokite elektrinio įrankio, kurio jungiklis yra sugedęs. Jei elektrinio įrankio nepavyksta jungti arba išjungti, jis kelia pavojų, todėl būtina jį suremontuoti.
c) Ištraukite kištuką iš kištukinio lizdo ir (arba) išimkite akumuliatorių ir tik tada keiskite prietaiso nuostatus, priedus arba prietaisą padėkite. Šios atsargumo priemonės padeda išvengti netyčinio elektrinio įrankio paleidimo.

d) Nenaudoamus elektrinius įrankius laikykite vaikams nepasiekiamoje vietoje. Asmenims, nemokantiems naudoti prietaiso arba neperskaičiu-siems šios instrukcijos, neleiskite naudoti prietaiso. Elektriniai įrankiai kelia pavojų, jei juos naudoja nepatyrę asmenys.
e) Rūpeestingai prižiūrėkite elektri- nį įrankį. Patikrinkite, ar judan- čios dalys tinkamai veikia, ar jos neužstringa, ar nesulūžo ir nėra pažeistos, nes tai turi neigiamos įtakos elektrinio įrankio veikimui. Prieš pradėdami naudoti prietaisą suremontuokite pažeistas dalis. Daug nelaimingų atsitikimų įvyksta, jei netinkamai atliekami elektrinių įrankių techninės priežiūros darbai.
f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrimi pjovimo įrankiai su pagaląstomis pjovimo briaunomis rečiau užstringa ir juos daug lengviau valdyti.
g) Elektrini įranki, priedus, naudoja-muosius įrankius ir kt. naudokite pagal šią instrukciją. Atkreipkite dėmesį į darbo sąlygas ir atliekamą darbą. Elektrinius įrankius naudojant kitiems tikslams nei numatyta, gali susidaryti pavojingų situacijų.

5) TECHNINĖ PRIEŽIŪRA

a) Savo elektrinį įrankį patikėkite remontuoti tik kvalifikuotam personalui, kuris naudoja originalias atsargines dalis. Taip užtikrina, kad prietaisas ir toliau bus eksploatuojamas saugiai.

6) GRANDININIŲ PJŪKLŲ SAUGOS NURODYMAI:
a) Laikykite visas kūno dalis atokiai nuo pjūklo grandinės, kai grandini-nis pjūklas veikia. Prieš paleisdami pjūklą įsitikinkite, kad pjūklo grandinė prie nieko nesiliečia. Dirbant grandininiu pjūklu dėl akimirksnio ne-atidumo pjūklo grandinė gali užkabinti drabužius arba kūno dalis.
b) Visada laikykite grandinini pjūklą dešiniąja ranka už galinės rankenos, o kairiaja ranka – už priekinės. Grandininio pjūklo laikymas atvirkščiai padidins susižeidimo riziką, todėl draudžiama tai daryti.
c) Dévěkite apsauginius akinius ir klausos apsaugą. Rekomenduojame ir kitas apsaugines galvos, rankų, kojų ir pėdų priemones. Tinkami apsauginiai drabužiai mažina sužeidimo pavojų dėl skriejančių drožlių ir atsitiktinio prisilietimo prie pjūklo grandinės.
d) Nedirbkite grandininiu pjūklu įlipę i medį. Dirbant grandininiu pjūklu įlipus i medį gresia pavojus susižeisti.
e) Visada įsitikinkite, kad stovite tvirtai ir naudokite grandinini pjūklą tik tada, kai stovite ant tvirto, saugaus ir lygaus pagrindo. Dėl slidaus paviršiaus ar nestabilaus pagrindo, pavyzdžiui, ant kopėčių, galite netekti pusiausvyros ir nebesuvaldyti grandininio pjūklo.
f) Pjaudami įtemptą šaką, turėkite omenyje, kad ji gali spyruokliuoti. Kai įtampa medienos plauše atsilaisvina, įtemptą šaka gali pataikyti į naudotoją ir / arba išplėšti grandininį pjūklą iš rankų.

g) Būkite itin atsargūs pjaudami atžalyną ir jaunus medelius. Plona medžiaga gali įstrigti pjūklo grandinėje ir Jums smogti arba išmušti iš pusiaus-vyros.
h) Neškite grandinini pjūklą už priekinės rankenos ir išjungtą, o pjūklo grandinę nukreiptą nuo savo kūno. Grandinini pjūklą transportuojant arba laikant visada užmauti apsauginį déklą. Atsargus elgesys su grandininiu pjūklu padės išvengti netikėto prisilietimo prie besisukančios pjūklo grandinės.
i) Laikykitės tepimo, grandinės įtempimo ir priedų keitimo nurodymų. Netinkamai įtempta ar sutepta grandinė gali arba nutrūkti, arba padidinti atatrankos riziką.
k) Prietaiso rankenos turi būti sausos, švarios, netepaluotos ir neriebaluotos. Riebaluotos ir tepaluotos rankenos yra slidžios, todėl galite nesuvaldyti pjūklo.
I) Elektrinį įrankį laikykite tik už izoliuotų suimamųjų paviršių, nes pjovimo grandinė gali užkliudyti paslėptus elektros laidus arba paties įrankio maitinimo laidą. Pjovimo grandinei prisilietus prie laido, kuriame yra įtampa, įtampa gali būti persiduoti metalinėms įrankio dalims ir sukelti elektros smūgį.
m) Pjaukite tik medieną. Nenaudo-kite grandininio pjūklo darbams, kuriems jis nėra skirtas. Pavyzdžiui: nenaudokite grandininio pjūklo plastikui, mūrui ar kitokioms, ne medinėms statybinėms medžia-goms pjauti. Naudojant grandininį pjūklą ne pagal paskirtį, gali susidaryti pavojingos situacijos.

LT

n) Jeigu šio elektrinio įrankio laidas pažeidžiamas, jį, kad nekeltų pavojaus, reikia pakeisti specialiu jungiamuoju laidu, kurį galima gauti klientų aptarnavimo skyriuje.
o) Naudokite tik leidžiamus naudoti H07RN-F tipo maitinimo laidus, skirtus naudoti lauke. Maitinimo laido gyslų skerspjūvis turi būti ne mažesnis nei 2,5 mm². Prieš naudodami įrankį visada nuo ritės nuvyniokite visą laidą. Patikrinkite, ar maitinimo laidas nepažeistas.

7) APSAUGOS NUO ATATRANKOS PRIEMONĖS

Dėmesio atatranka! Darbo metu atkreipkite dėmesį i prietaiso atatranką. Gresia pavojus susižeisti. Atsargumas ir teisinga pjovimo technika padės išvengti atatrankos.

Atatranka gali atsirasti, kai kreiptuvo viršū-nė prisiliečia prie kokio nors objekto, arba mediena linksta ir pjūklo grandinė įstringa pjūvio vietoje.

Kreiptuvo viršūnei prisilietus prie kokio nors objekto, kreiptuvas gali netikėtai atšokti ir imti judėti aukštyn bei link naudotojo.

Jei suspaudžiama pjūklo grandinė, esanti kreiptuvo viršutinėje dalyje, kreiptuvas gali imti greitai judėti link i naudotojo.

Dėl šių reakcijų pjūklas gali tapti nekontroliuojamas ir Jus sunkiai sužeisti. Nepasikliaukite vien tik grandininiame pjūkle sumontuotais apsauginiais įtaisais. Nau-dodamiesi grandininiu pjūklu imkitės visų atsargumo priemonių, kad išvengtumėte nelaimingų atsitikimų ir nesusižeistumėte.

Atatranka - tai netinkamo arba klaidingo elektrinio įrankio naudojimo pasekmė. Jos galite išvengti, jei imsitės atitinkamų, žemiau aprašytų atsargumo priemonių:

a) Tvirtai laikykite pjūklą abejomis rankomis, nykščiai ir pirštai turi tvirtai apimti grandininio pjūklo rankenas. Stovėkite taip ir laikykite rankas tokioje padėtyje, kad galėtumėte atlaikyti atatrankos jėgas. Jei naudotojas imasi atitinkamų priemonių, atatrankos jėgas jis gali kontroliuoti. Niekada nepaleiskite grandininio pjūklo iš rankų.
b) Venkite nenatūralios kūno padėties ir nepjaukite aukščiau savo pečių juostos. Taip išvengsite netikėto prisilietimo prie kreiptuvo viršūnės ir geriau suvaldysite grandinini pjūklą netikėtose situacijose.
c) Visada naudokite tiktai gamintojo nurodytus atsarginius kreiptuvus ir pjūklo grandines. Dėl netinkamo kreiptuvo ir netinkamos pjūklo grandinės gali nutrūkti grandinė ir / arba atsirasti atatranka.
d) Laikykitės gamintojo nuorodu dėl pjūklo grandinės galandimo ir techninės priežiūros. Per trumpi gylio ribotuvai padidina atatrankos riziką.

8) LIEKAMOJI RIZIKA

Net jei šis elektrinis įrankis naudojamas pagal nurodymus visada galima tikėtis liekamosios rizikos. Dėl šio elektrinio įrankio modelio ir konstrukcijos gali kilti toliau nurodyti pavojai:

a) pavojus jsipjauti;
b) pavojus pažeisti klausos organus, jei nenaudojama klausos organų apsauga;
c) kyla pavojus sveikatai dėl rankos ir plaštakos siūbuojamųjų judesių,

jei prietaisas naudojamas ilgai arba naudojamas netinkamai ir neatliekami techninės priežiūros darbai.

Įspėjimas! Naudojant šį elektrinį įrankį susidaro elektromagnetinis laukas. Tam tikromis aplinkybėmis šis laukas gali turėti neigiamos įtakos aktyviems arba pasyviems medicininiams implantams. Kad būtų galima sumažinti sudėtingų arba mirtinų sužalojimų pavojų, asmenims, turintiems medicininius implantus, prieš pradedant naudoti prietaisą rekomenduojame pasitarti su savo gydytoju arba medicininių implantų gamintoju.

Apsauginės funkcijos

1 Galinė rankena su rankos apsauga saugo ranką nuo šakų ir šakelių bei nuo nušokančios grandinės.
4 Grandinės stabdžio svirtis / rankos apsauga

Apsauginis įtaisas, kuris atatrankos metu nedelsiant sustabdo pjūklo grandinę; svirtį galima paleisti rankiniu būdu; apsaugo naudotojo kairiają ranką, jei ji nuslysta nuo priekinės rankenos.

6 Pjūklo grandinė su nežymia atatranka

kartu su specialiai sukurtais apsau-giniais įtaisais padės Jums sulaikyti atatranką.

8 Atraminiai nagai

padidina stabilumą atliekant vertikalius pjūvius ir palengvina pjovimą.

10 Elektros variklis

saugos sumetimais yra dvigubai izoliuotas.

11 Ijungimo / išjungimo jungiklis su skubiu grandinės stabdymu
Atleidus jungimo / išjungimo jungiklj prietaisas išsijungia nedelsiant.
12 ljungimo blokuotė
Prieš jjungiant prietaisą reikia atleisti jjungimo blokuotę.
13 Grandinės sulaikymo varžtas
sumažina pavojų susižeisti, kai grandi- nė nutrūksta arba nušoka.

Eksploatavimo pradžia

Darbo su pjovimo grandine metu visada dévěkite apsaugines pirštines ir naudokite tik originalias dalis.

Prieš atlikdami bet kokius pjūklo techninės priežiūros darbus iš-traukite iš lizdo kištuką. Gresia pavojus susižeisti!

Prieš pradėdami eksploatuoti grandinini elektrini pjūkla, turite sumontuoti geležte, grandinę ir grandinės krumpliaračio dangtelį, sureguliuoti grandinę, įpilti grandinės alyvos ir patikrinti automatinę tepimo sistemą bei grandinės stabdžio veikimą.

Atsargiai! Pjūklas gali tepti

Atkreipkite dėmesį, kad po naudojimo pjū- klas išskiria alyvą arba ji gali iš jo ištekėti, jei jį laikysite paverstą šonu arba į priekį. Tai normalus reiškinys, kurį sukelia būtina ventiliacijos anga ant viršutinio bakelio krašto ir tai nėra priežastis reikšti preten- zijas. Kadangi kiekvienas pjūklas kontro- liuojamas gamybos metu ir tikrinamas su alyva, net ir ištuštinus bakelį jame gali likti nežymus jos likutis, kuris transportuojant korpusą šiek tiek sutepa alyva. Nuvalykite korpusą šluoste.

LT

Pjovimo juostos ir pjovimo grandinės surinkimas

1. Padėkite pjūklą ant lygaus paviršiaus.

2. Atsukite tvirtinimo veržles (14) ir nuimkite žvaigždutės gaubtą (15).

3. Sukite grandinės įtempimo varžtą (20) prieš laikrodžio rodyklę, kol grandinės įtempimo kaištis (21) pjūklo kryptimi atsidurs gale.

4. Ištieskite pjūklo grandinę (6) kilpos forma, kad pjovimo kraštai būtų išdėstyti pagal laikrodžio rodyklę.

5. Grandinę uždėkite ant pjovimo juostos (5), i pjovimo juostos griovelį. Iš atliekamų grandinės elementų pjovimo juostos (5) lizdų (24) pusėje suformuokite kilpą.

1. Idėtą grandinę ranka su pirštine užspauskite ant pjovimo juostos. Dabar grandinę uždėkite ant grandinės žvaigždutės (27).

2. Geležte (5) ir pjūklo grandinę (6) uždėkite ant kreipiamojo bėgelio varžto (22). Jei noselė (21) dešinėje po varžtu (22) yra apatinėje apvalioje geležtės išpjovoje (24), geležtė įdėta tinkamai. Normalu, jei pjūklo grandinė (6) kabo.

3. Uždėkite grandinės krumpliara-čio dangtelį (17). Tam pirmiausia gaubto noselę įkiškite į tam skirtą įrenginio įrantą (26).

4. Tvirtinimo veržlėmis (14) pri- sukite gaubtą. Grandinė negali nuslysti nuo geležtės. Veržlę tik šiek tiek priveržkite ranka, nes pjūklo grandinę dar reikės įtempti.

Pjūklo grandinės įtempimas

Gerai įtempę grandinę pasieksite gerą pjovimo rezultatą ir padidinsite įrenginio ilgaamžiškumą.

Netinkamai įtempta grandinė gali nutrūkti arba nušokti. Kyla pavojus susižaloti. Kiekvieną kartą prieš paleisdami grandininį elektrinį pjūklą ir po 1 valandos pjovimo patikrinkite grandinės įtempį.

Grandinė yra tinkamai įtempta, jei ji nekaba apatinėje geležtės pusėje ir ją galima iki galo apsukti pirštine apmauta ranka. Traukiant pjūklo grandinę 9 N (apie 1 kg) tempimo jėga atstumas tarp pjūklo grandinės ir geležtės neturi būti didesnis nei 2 mm.

1. Jsitikinkite, kad grandinės stabdys yra atlaisvintas, t.y. grandinės stabdžio svirtis (4) yra nuspausta priekinės rankenos link.

2. Atsukite tvirtinimo veržles (14).

3. Kad įtemptumėte pjūklą, pasukite grandinės įtempimo varžtą (20) pagal laikrodžio rodyklę.

Kad įtempimas sumažėtų, pasukite grandinės įtempimo varžtą (20) prieš laikrodžio rodyklę.

1. Gerai priveržkite tvirtinimo veržles (14).

Naujos pjūklo grandinės įtempimą reikia reguliuoti po ne daugiau kaip 5 pjovimų.

Grandinès sutepimas

Geležtė ir grandinė visada turi būti suteptos alyva. Jei naudosite grandininį elektrinį pjūklą nepakankamai suteptą alyva, pjūklo grandinės pjovimo pajėgumas mažės, o ilgaamžiškumas trumpės, nes grandinė greičiau atšips. Kad yra per mažai alyvos, matysite iš dūmų susidarymo ir pakitusios geležtės spalvos.

Grandininiame pjūkle yra automatinė tepimo sistema. Kai tik pradeda veikti variklis, alyva teka geležtės link.

E

Grandinės alyvos įpylimas:

• Nuolat patikrinkite alyvos lygio stebėjimo langelį (2) ir įpilkite alyvos, kai langelyje ji pasieks apatinę žymą. Alyvos bakelyje telpa apie.270 ml alyvos;
• Naudokite ekologišką alyvą, kurios sudėtyje yra trintį ir dėvėjimąsi mažinančių priedų. Ją galite užsisakyti mūsų techninės priežiūros centre;

• Jei neturite „Deltafox“ biologinės alyvos, naudokite nedaug lipnumo priedų turinčią grandinių tepimo alyvą.

• Atsukite alyvos bakelio dangtelj (3) ir jpilkite grandinės alyvą i bakelį.

• Jei reikia, nuvalykite išlaistytą alyvą ir uždarykite dangtelį (3).

Grandininio pjūklo valdymas

ljunkite grandinini pjūklą tik tada, kai yra tinkamai sumontuoti ge-ležtė, pjūklo grandinė ir grandinės krumpliaračio dangtelis. Įsitikinkite,

kad maitinimo įtampa atitinka nurodytają techninių duomenų lentelėje. Paleisdami prietaisą įsitikinkite, kad stovite tvirtai. Prieš paleisdami prietaisą įsitikinkite, kad grandinisus elektrinis pjūklas neliečia jokių daiktų.

ljungimas

Prieš paleisdami įrankį patikrinkite, ar bakelyje yra pakankamai grandinių alyvos ir prireikus papildomai jos įpilkite (žr. skyrių „Eksploatavimo pradžia“).

1. Atlaisvinkite grandinės stabdį, stabdžio svirtį (4) nustumdami priekinės rankenos link.

2. Ilginamojo laido gale padarykite kilpą ir užkabinkite ją ant laido laikiklio (19) ant galinės rankenos.

3. Prijunkite prietaisą prie elektros tinklo.

1. Tvirtai laikykite grandininį elektrinį pjūklą abiem rankomis, dešiniaja ranka už galinės ran- kenos, o kairiaja – už priekinės. Nykščiai ir pirštai turi tvirtai apglėbti rankenas.

2. Kad jjungtumėte prietaisą, paspauskite dešiniuoju nykščiu jjungimo blokuotę (12) ir tada paspauskite jjungimo / išjun- gimo jungiklį (11). Prietaisas veikia didžiausiuoju greičiu. Vėl atleiskite jjungimo blokuotę.

3. Prietaisas išsijungs, kai tik vėl atleisite jungimo / išjungimo jungiklj. Nuolatinio veikimo jjungimas nejmanomas.

LT

Grandinės stabdžio tikrinimas

Pjūklo grandinė nesisuka, kai grandinės stabdys yra užsifiksavęs.

1. Atlaisvinkite grandinės stabdį, stabdžio svirtį/priekinę rankų apsaugą (2) nu-stumdami rankenos link.
2. Padėkite grandininių elektrinių pjūklą ant tvirto ir lygaus paviršiaus. Jis neturi liestis prie jokių daiktų.
3. Prijunkite prietaisą prie elektros tinklo.
4. Tvirtai laikykite grandininį elektrinį pjū- klą abiem rankomis, dešiniaja ranka už galinės rankenos, o kairiaja – už priekinės. Nykščiai ir pirštai turi tvirtai apimti rankenas (žr. ).
5. Jjunkite grandinini elektrini pjūklą (žr. „Ljungimas“).
6. Paspauskite kairiaja ranka grandinės stabdžio svirtį (4), kai variklis veikia. Grandinė turi tučtuojau sustoti.
7. Jei grandinės stabdys neveikia tinkamai, atleiskite jjungimo / išjungimo jungiklj ir atlaisvinkite grandinės stabdj.

Jei grandinės stabdys neveikia tinkamai, grandinini elektrini pjūklą naudoti draudžiama. Gresia pavojus susižeisti dėl besisukančios pjūklo grandinės. Paveskite mūsų klientų aptarnavimo skyriui sutaisyti Jūsų grandinini elektrini pjūklą.

Automatinės tepimo sistemos tikrinimas

Prieš darbo pradžią patikrinkite alyvos lygj ir automatinę tepimo sistemą.

- Ijunkite grandinini pjūklą ir laikykite jį virš šviesaus pagrindo. Pjūklas neturi liesti žemės.

Jei matoma alyvos žymė, grandininis pjūklas veikia nepriekaištingai.

Šaltu oru alyva gali sutirštėti.

Jei nesimato jokios alyvos žymės, išvalykite alyvos srauto kanalą arba paveskite mūsų klientų aptarnavimo skyriui sutaisyti Jūsų grandininį elektrinį pjūklą

Pjovimo metodai

Bendrai

Pjaudami medžius laikykitės apsaugos nuo triukšmo ir vietinių taisyklių.

Vietinėmis taisyklėmis gali būti nustatytas privalomas kvalifikacinis egzaminas. Pasiteiraukite girininkijos administracijoje.

• Maitinimo laidą ištieskite taip, kad pjaunant jo negalėtų užkabinti šakos ar pan.
• Kiekvieno pjūvio metu tvirtai jremkite atraminius nagus ir tada pradėkite pjauti.
• Visada geriau valdysite situaciją, jei pjausite apatine geležtės puse (su tempiančia grandine), o ne su viršutine geležtės puse (su stumiančia grandine).
• Perpjovimo metu arba po to pjūklo grandinė neturi liestis nei su žeme, nei su kitu objektu.
• Isitikinkite, kad pjūklo grandinė nejstri-go pjūvio vietoje. Medžio kamienas neturi lūžti ar suskilti.
• Taip pat laikykitės apsaugos nuo ata-trankos priemonių (žr. saugos nurody-mus).

- Pjaudami šlaituose visada stovėki-te aukščiau medžio kamieno. Kad medžio perpjovimo momentu visiškai kontroliuotumėte situaciją, baigdami pjauti sumažinkite pjūklo prispaudimo jėgą, tačiau ir toliau elektrinį grandininį pjūklą tvirtai laikykite už rankenu. Ste-bėkite, kad pjovimo grandinė nesiliestų prie žemės. Baigę pjauti palaukite, kol elektrinis grandininis pjūklas visiš-kai sustos, ir tik tada patraukite jį iš pjovimo vietos. Eidami nuo medžio prie medžio, kiekvieną kartą išjunkite elektrinio grandininio pjūklo variklj.

- Naudokite RCD (Residual Current Device), suveikianti esant 30 mA arba mažesnei srovei.

Jei pjūklo grandinė įstrigo, ne- mėginkite grandininio elektrinio pjūklo ištraukti per prievartą. Gresia pavojus susižeisti. Iš- junkite variklj ir naudokite svirtį arba pleištą, kad atlaisvintumėte grandininį elektrinį pjūklą.

Supjaustymas i dalis

Supjaustymas i dalis - tai nukirstų medžių kamienų pjovimas i mažesnes dalis. Supjaustymas i dalis - tai nukirstų medžių kamienų pjovimas i mažesnes dalis. Turite stovėti tvirtai ir ant abiejų pėdų tolygiai paskirstyti savo kūno svorį. Jei įmanoma, kamienas turi būti paremtas po juo esančiomis šakomis, basliais arba pleištais.

• Įsitikinkite, kad pjaunant pjūklo grandinė nesiliečia prie žemės.
• Įsitikinkite, kad stovite tvirtai ir, jei esate nuokalnėje - virš kamieno.

1. Kamienas guli ant žemės: Iš viršaus visiškai perpjaukite kamieną ir baigiant pjūvį atkreip-kite dėmesį, kad nepaliestumėte žemės. Jei yra galimybė pasukti kamieną, įpjaukite 2/3 kamie-no skersmens. Tada pasukite kamieną ir iš viršaus visiškai perpjaukite likusią kamieno dalį.

Pirma iš apačios j viršų (viršutine geležtės puse) jpjaukite 1/3 kamieno skersmens, kad išvengtumėte skilimo. Tada iš viršaus j apačią (apatine geležtės puse) pjaukite iki pirmo pjūvio, kad išvengtumėte jstrigimo.

3. Kamienas paremtas abiem galais:

Iš pradžių iš viršaus į apačią (apatine geležtės puse) įpjaukite 1/3 kamieno skersmens. Tada iš apačios į viršų (viršutine geležtės puse) pjaukite tol, kol pjūviai susitiks.

4. Pjovimas ant pjovimo ožio:

Tvirtai laikykite grandininj

elektrinį pjūklą abiem rankomis ir pjaudami mašiną nukreipkite nuo kūno. Kai perpjaunate kamieną, tada nukreipkite mašiną dešiniaja puse nuo kūno (1). Laikykite kairiają ranką, kiek įmanoma tiesiau (2). Atkreipkite dėmesį į nukrentantį kamieną. Atsistokite taip, kad atskirtas kamienas nekeltų pavjoaus. Atkreipkite dėmesį į savo pėdas. Krisdamas atskirtas kamienas gali sužeisti. Laikykite pusiaus-vyrą (3).

LT

N Kapojimas

Kapojimas - tai šakų ir šakelių pašalini- mas nuo nukirsto medžio.

Daug nelaimingų atsitikimų įvyksta kapojant. Niekada nepjaukite šakų, kai stovite ant medžio kamieno. Atkreipkite dėmesį į atatrankos sritį, jei šakos yra įtemptos.

• Atramines šakas pašalinkite tik po supjaustymo į dalis.
• ľtemptas šakas reikia pjauti iš apačios į viršų, kad būtų išvengta grandininio pjūklo įstrigimo.
• Pjaunant storesnes šakas taikykite tą patį metodą kaip ir supjaustant į dalis.
• Dirbkite kairėje pusėje nuo kamieno ir kiek įmanoma arčiau prie grandininio elektrinio pjūklo. Jei įmanoma, pjūklo svoris turi būti ant kamieno.
• Keiskite padėtį, kad nupjautumėte šakas už kamieno.
• Išsikerojusios šakos atskirai supjaustomos į dalis.
• Kapodami didesnes, į apačią nukreip-tas šakas, pradžiai palikite tas, kurios paremia medį. Smulkesnes šakas, kaip nurodyta paveikslėlyje, atskirkite vienu pjūviu.

Medžių kirtimas

Reikalinga didžiulė patirtis, kad būtų galima kirsti medžius. Medžius kirskite tik tada, jei galite užtikrintai valdyti grandininį elektrinį pjūklą. Jokiu būdu ne- naudokite grandininio elektrinio pjūklo, jei nesijaučiate užtikrintai.

• Įsitikinkite, kad šalia darbinės zonos nėra žmonių arba gyvūnų. Apsauginis atstumas tarp kertamo medžio ir kitos darbo vietos turi būti 2 ½ medžių ilgio.
• Atkreipkite dėmesį į virtimo kryptį:

Naudotojas šalia nukirsto medžio turi galėti saugiai judėti, kad galėtų medį lengvai supjaustyti į dalis ir nukapoti šakas. Reikia vengti, kad kertamas medis užstrigtų kitame medyje.

Laikykitės natūralios virtimo krypties, priklausančios nuo medžio pasvirimo ir kreivumo, vėjo krypties bei šakų kiekio.

• Nuokalnéje stovékite virš kertamo medžio.
• Mažesnius medžius, kurių skersmuo yra nuo 15 iki 18 cm, galite nupjauti įprastai vienu pjūviu.
• Medžius, kurių skersmuo yra dides-nis, reikia atlikti kryptinius įpjovimus ir vertimo įpjovimą (žr. žemiau).
• Jei vienu metu keli ar daugiau asmenų pjausto ar kerta medžius, mažiausias atstumas tarp šių asmenų turi būti du kartus didesnis už kertamo medžio aukštį. Kertant medžius reikia saugoti, kad nebūtų pavjoaus kitiems asmenims, nebūtų užkliudyti elektros laidai ir padaryta materialinė žala. Jei medis kliudytų elektros laidus, apie tai reikia nedelsiant informuoti energijos tiekimo įmonę.
• Nuo medžio reikia pašalinti nešvaru-mus, akmenis, atsilaisvinusią žievę, vinis, gnybtus ir vielą.
• Pjaudamas šlaituose, grandininio pjū-klo naudotojas turėtų stovėti aukščiau kertamo medžio, nes nukirstas medis veikiausiai nuriedės ar nuslys į pakal-nę.

Nekirskite jokio medžio, kai pučia stiprus arba besikeičiančios

krypties vėjas, kai gresia nuosavybės sugadinimo pavojus arba kai medis gali kliudyti laidus.

Baigę pjauti, iškart nusiimkite klausos apsaugą, kad galėtumėte girdėti garsus ir įspėjamuosius signalus.

1. Kapojimas:

Pašalinkite į apačią nusvirusias šakas, pjūvį darydami virš šakos. Nekapokite aukščiau savo pečių juostos.

2. Atsitraukimo sritis:

Aplink medj pašalinkite krūmus, kad būtų užtikrintas lengvas atsitraukimas. Atsitraukimo sritis (1) turi būti 45° kampu į priešingą pusę nuo planuojamos virtimo krypties (2).

3. Kryptinės įpjovos pjovimas (A):

Pjaukite kryptinę įpjovą ta kryptimi, kuria turi virsti medis. Pradėkite apatiniu horizontaliu įpjovimu. Įpjovimo gylis turi būti apie 1/3 kamieno skers- mens. Taip bus išvengta pjūklo grandinės ar kreiptuvo įstrigimo, pradedant antrą kryptinę įpjovą. Dabar iš viršaus atlikite įstrižą įpjovą, kurios kampas yra apie 45°, kuri tiksliai susitinka su apatine įpjova.

Niekada neikite prieš medj, kuriame padaryta kryptinė įpjova.

4. Vertimo ipjova (B):

Atlikite vertimo įpjovą iš kitos kamieno pusės, stovėdami kairėje pusėje nuo medžio kamie-

no ir pjaudami tempiančia pjūklo grandine. Vertimo įpjova turi būti daroma horizontaliai mažiausiai 5 cm virš horizontalios kryptinės įpjovos. Ji turi būti tokio gylio, kad atstumas link kryptinės įpjovos būtų mažiausiai 1/10 kamieno skersmens. Neper-pjauta kamieno dalis vadinama užtūra (vertimo linija). Užtūra apsaugo, kad medis nesisuktų ir nenuvirstų neteisinga kryptimi. Neperpjaukite užtūros.

Įstumkite vertimo pleištą arba laužtuvą į įpjovą, vos tik pjūvis bus pakankamo gylio, kad pjūklo juosta nejstrigtų. Prieš atliekant vertimo pjūvį, medis turi pradėti virsti. Jei matosi, kad medis virs ne ta kryptimi, kuria norima, arba atsities, o pjūklo grandinė yra užstrigusi, nustokite atlikti vertimo pjūvį ir, kad atvertumėte pjūvio vietą bei pakoreguotumėte medžio vertimo kryptį, naudokite medinius, plastikinius arba aliuminio pleištus.

1. Jei kamieno skersmuo yra didesnis nei geležtės ilgis, padarykite dvi jpjovas.

Nepatyrusiems naudotojams saugumo sumetimais rekomenduojame nekirsti medžio kamieno geležte, kurios ilgis trumpesnis už medžio skersmenj.

1. Padarius vertimo jpjovą medis virsta savaime arba kirtimo pleišto arba laužtuvo pagalba.

LT

Ištraukite pjūklą iš pjūvio vietos tik pradėjus medžiui virsti, sustabdykite variklj, padėkite pjūklą ir atsitraukimo keliu palikite darbo vietą. Atkreipkite dėmesį į žemyn krentančias šakas ir ne- užkliūkite.

Atkreipkite dėmesį ir į krentan-čią nupjautą medžiagą.

Techninė priežiūra ir valymas

Atlikite techninės priežiūros ir valymo darbus išjungę variklj ir ištraukę kištuką iš lizdo. Gresia pavojus susižeisti!

Remonto ir techninės priežiūros darbus, neaprašytus šioje instrukcijoje, paveskite atlikti mūsų specializuotoms dirbtuvėms.

Naudokite tik originalias dalis. Prieš pradėdami bet kokius techninės priežiūros ar valymo darbus palaukite, kol mašina atvės. Gresia pavojus nusideginti!

Valymas

• Po kiekvieno naudojimo rūpeestingai išvalykite mašiną. Tai pratęs mašinos ilgaamžiškumą ir padės išvengti nelaimingų atsitikimų.
• Rankenos turi būti nesuteptos ben-zinu, alyva arba riebalais. Jei reikia, rankenas valykite drėgna, muiluotame vandenyje išplauta šluoste. Nevalykite tirpikliais arba benzinu!
• Po kiekvieno naudojimo išvalykite pjū-klo grandinę. Naudokite šepetėlj arba šluotelę. Grandinės nevalykite jokiais skysčiais. Išvalę grandinę sutepkite ją šiek tiek grandinės alyva.
• Nuvalykite mašinos ventiliacijos angas ir paviršių šepetėliu, šluotele arba sausa šluoste. Nevalykite jokiais skysčiais.

Techninės priežiūros intervalai

Reguliariai atlikite lentelėje nurodytus techninės priežiūros darbus. Reguliariai atlikdami grandininio pjūklo techninę priežiūrą, galite pailginti jo eksploatavimo trukmę. Be to, pasieksite optimalų pajėgumą ir išvengsite nelaimingų atsitikimų.

Techninės priežiūros intervalų lentelė

Prietaiso dalis Veiksmas		Prieš kiekvieną naudojim	Po 10 eks-ploatavimo valandų
Grandinės stab-džio	Patikrinti, jei reikia, pakeisti	√
Krumpliaratis Patikrinti, jei reikia, pakeisti		√
Pjūklo grandinė	Patikrinti, sutepti, jei reikia, paga-ląsti arba pakeisti	√
Geležtė Patikrinti, apsukti, išvalyti, sutepti		√	√

Reguliariai valykite grandinę ir sutepkite ją alyva. Grandinė išliks aštri, o įrankis veiks visa galia. Gedimams dėl pjovimo grandinės netinkamos techninės priežiūros garantija netaikoma. Tvarkydami grandinę ar pjūklo juostą ištraukite tinklo kištuką ir mūvėkite įpjovimui atsparias pirštines.

• Pjovimo grandinę sutepkite alyva ją nuvalę, po 10 valandų naudojimo arba mažiausiai vieną kartą per savaitę, atsižvelgiant į tai, kas bus pirmiau.
• Prieš sutepant alyva reikia kruopš-čiai nuvalyti pjūklo juostą, ypač jos dantukus. Naudokite šluotelę ir sausą šluostę.
• Atskiras grandinės grandis sutepkite alyvos švirkštu su adata (galima įsigyti specializuotoje parduotuvėje). Užlašinkite alyvos ant atskirų grandinės grandžių lankstų ir dantukų viršūnių.

Pjūklo grandinės galandimas

Netinkamai pagalandus pjūklo grandinę padidėja atatrankos rizika! Dėvėkite įpjovimui atsparias pirštines, kai darbuojatės su grandine arba geležte.

Aštri grandinė užtikrina optimalų pajėgumą. Ji laisvai perskiria medį ir palieka didelis ilgas medžio drožles. Pjūklo grandinė yra atšipusi, jei turite ją spausti per medį ir medžio drožlės yra labai mažos. Jei pjūklo grandinė yra labai atšipusi, vietoj drožlių susidaro tiktai medienos dulkės.

• Pjaunamoji grandinės dalis yra pjovimo nariai, kuriuos sudaro vienas pjovimo dantukas ir vienas gylio ribotuvas. Aukščio skirtumas tarp gylio ribotuvo ir dantuko viršūnės lemia pjovimo gylj.
• Galandant pjovimo dantukus reikia laikytis šių dydžių:

- Galandimo kampas (30°)

- Išlenkimo kampas (85°)

- Galandimo gylis (0,65 mm)

- Apvalios dildės skersmuo (4,0 mm)

0,65 mm 85° 60° 30° 2 D

Nukrypimai nuo nustatytų pjo- vimo geometrijos reikšmių gali padidinti mašinos atatranką. Gresia padidintas nelaimingų atsitikimų pavojus!

Grandinę galąsti reikia specialiais įrankiais, kurie užtikrina, kad peiliai galandami teisingu kampu ir teisingu gyliu. Nepatyrusiam grandininių pjūklų naudotojui rekomenduojame pavesti pjūklo grandinės galandimą specialistui arba specialioje dirbtuvėje. Jei manote, kad pats sugebė-site galąsti grandinę, nusipirkite įrankius specializuotoje parduotuvėje.

1. Išjunkite pjūklą ir ištraukite iš lizdo kištuką.
2. Nuimkite pjūklo grandinę (žr. skyrių „Grandininio pjūklo valdymas“). Prieš galandant reikia gerai įtempti grandinę, kad būtų įmanomas tinkamas galandimas.
3. Galandimui reikia apvalios dildės, kurios skersmuo 4,0 mm.

LT

Kiti skersmenys sugadina grandinę ir darbo metu gali sukelti pavojų!

1. Galąskite tiktai iš vidaus j išorę. Dildę kreipkite iš vidinės pjovimo dantuko pusės j išorę. Pakelkite dildę, kai ją gražinate atgal.
2. Pirmiausia pagaląskite vienos pusės dantukus. Tada apverskite pjūklą ir pagaląskite kitos pusės dantukus.
3. Grandinė nusidėvėjusi ir ją reikia keisti, kai ilgiausia pjaunamojo dantuko dalis yra trumpesnė nei 4 mm.
4. Baigus galąsti visi pjaunamieji dantukai turi būti tokio pat ilgio ir pločio.
5. Po kas trečio galandimo reikia patikrinti pjovimo gylj (gylio ribotuvo aukštj) ir prireikus ribotuvą nušlifuoti plokščia dilde. Gylio ribotuvo ir pjovimo dantuko aukščių skirtumas turėtų būti maždaug 0,65 mm. Baigę galąsti gylio ribotuvą nežymiai užapvalinkite iš priekio.

Grandinès įtempimo reguliavimas

Grandinės įtempimo reguliavimas aprašytas skyriuje „Eksploatavimo pradžia, Pjūklo grandinės įtempimas“.

• Išjunkite pjūklą ir ištraukite iš lizdo kištuką.
• Reguliariai tikrinkite grandinės įtempį ir jį kuo dažniau reguliuokite. Traukiant pjūklo grandinę 9 N (apie 1 kg) tempimo jėga atstumas tarp pjūklo grandinės ir geležtės neturi būti didesnis nei 2 mm.

Naujos pjūklo grandinės naudojimo pradžia

Naujos grandinės įtempimo jėga po kažkiek laiko sumažėja. Todėl po pirmų 5 pjovimų, vėliausiai po 1 valandos pjovimo, grandinę turite įtempti pakartotinai.

Niekada netvirtinkite naujos grandinės ant susidėvėjusio pavaros griovelio arba ant sugadintos ar susidėvėjusios geležtės. Grandinė gali nušokti arba nutrūkti. To pasekmė gali būti sunkūs sužalojimai.

Geležtės techninė priežiūra

Dèvěkite įpjovimui atsparias pirštines, kai darbuojatės su grandine arba geležte.

Kad būtų užtikrintas tolygus dėvėjimasis, geležtę kas 8–10 darbo valandų reikia apsukti (apie tai žr. skyrių „Eksploatavimo pradžia“).

1. Išjunkite įrankį ir ištraukite tinklo kištuka.
2. Nuimkite krumpliaračio dangtelj, pjūklo grandinę ir geležtę.
3. Patikrinkite geležte, ar ji nesusidėvė- jusi. Pašalinkite atplaišas ir išlyginkite kreiptuvo paviršių plokščia dilde.
4. Išvalykite alyvos kanalus (23), kad užtikrintumėte nepriekaištingą automatinį pjūklo grandinės sutepimą eksploatuojant.
5. Sumontuokite geležte, pjūklo grandinę ir krumpliaračio dangtelį bei įtempkite pjūklo grandinę.

Kai alyvos kanalai yra nepriekaiš- tingos būklės, jungus pjūkla po kelių sekundžių pjūklo grandinė automatiškai išskiria šiek tiek aly- vos.

Laikymas

• Prieš laikymą išvalykite prietaisą.
• Prieš ilgesnes darbo pertraukas ištuštinkite alyvos bakelj. Šalinkite seną alyvą aplinkai tinkamu būdu (žr. „Šalinimas / Aplinkosauga“).
• Užmaukite apsauginį geležtės dėklą.
• Prietaisą laikykite sausoje ir nuo dulkių apsaugotoje vietoje, kur jo negalėtų pasiekti vaikai.

Utilizavimas / aplinkos apsauga

Šalinkite seną alyvą aplinkai tinkamu būdu - priduokite ją i atliekų surinkimo punktą. Nepilkite senos alyvos i kanalizaciją arba i nuotekas.

Perduokite prietaisą, priedus ir pakuotę aplinkai tinkamam perdirbimui.

Elektros prietaisų negalima išmesti kartu su buitinėmis atliekomis

Rūpeestingai ištuštinkite alyvos bakelį ir priduokite prietaisą atliekų perdirbimo punktui. Panaudotos plastikinės ir metalinės dalys gali būti rūšiuojamos pagal rūšį ir perduotos aplinkai tinkamam perdirbimui. Pasiteiraukite mūsų techninio aptarnavimo centre.

Jūsų atsiųstus sugedusius prietaisus mes pašalinsime nemokamai.

Atsarginès dalys/Priedai

Atsargines dalis ir priedus galite jsigyti interneto svetainėje www.grizzlytools-service.eu

Dėl tolesnių klausimų kreipkitės į aptarnavimo centra (žr. „Service-Center“).

LT

Garantija

Šiam prietaisui mes suteikiame 24 mėnesių garantiją. Naudojant komerciniais tikslais netenkama teisės į garantiją. Nuostoliams, atsiradusiems dėl įprasto nusidėvėjimo, įrenginio perkrovimo ar netinkamo naudojimo, garantija netaikoma. Kai kurios sudedamosios dalys dėvisi natūraliai, ir joms garantija netaikoma. Tokios dalys, tai visų pirma: pjūklo grandinė, geležtė, grandinės krumpliaračio dangtelis ir anglies plieno šepečiai, jei pretenzijos pateikiamos ne dėl netinkamų medžiagų. Garantija netaikoma bet kokiems įrankio, pjovimo grandinės ir pjovimo juostos gedimams, atsiradusiems dėl nepakankamo tepimo.

Garantija taikoma tik tuo atveju, jei buvo laikomasi naudojimo instrukcijoje nurodytu techninės priežiūros intervalų ir nurodymų dėl įrenginio valymo, priežiūros ir laikymo. Pataisius arba pakeitus gaminiį, garantijos teikimo laikotarpis nepratęsiamas.

Dėl medžiagų ar gamybos trūkumu patirti nuostoliai atlyginami nemokamai prista-tant kitą gaminį arba sutaisant gaminį su trūkumais. Tokiu atveju neišardytą gaminį būtina gražinti pardavėjui pridėjus pirkimo ir garantinį dokumentą.

Remonto paslaugos

Remonto, kuriam garantija netaikoma, darbus gali už užmokestį atlikti mūsų techninės priežiūros centras. Centras jums parengtų išlaidų sąmatą.

Galime pasirūpinti tik tinkamai supakuotais prietaisais, kurių persiuntimo paštu išlaidos yra apmokėtos.

Dèmesio: Prašome savo prietaisą mūsų techninės priežiūros centrui siųsti išvalytą ir pridėjus defekto aprašymą.

Prietaisai, kurių persiuntimo paštu išlaidos neapmokėtos, taip pat prietaisai, siunčiami skubos paštu, didelių gabaritų kroviniams ar kitiems specialios paskirties kroviniams skirtais būdais, nepriimami.

Jūsų atsiųstus sugedusius prietaisus mes pašalinsime nemokamai.

Klaidų paieška

Problema Galima priežastis Klaidos šalinimas
Prietaisas neužsiveda	Užsifiksavęs grandinės stabdys	Patikrinti grandinės stabdį,jei reikia, atlaisvinti grandinėsstabdį
	Nėra maitinimo įtamposSuveikia saugiklis	Patikrinti lizdą, kabelį, laidą,kištuką, jei reikia, remonta pavesti elektrikui Patikrinti namosaugiklj
	Sugedęs jungimo ir išjungimojungiklis	Remontuoja klientų aptarnavi-mo skyrius
	Sugedęs variklis
Grandinė nesisuka	Grandinės stabdys blokuojapjūklo grandinę	Patikrinti grandinės stabdį,jei reikia, atlaisvinti grandinėsstabdį
Blogas pjovimorezultatas	Netinkamai įmontuota pjūklograndinė	Teisingai įmontuoti pjūklograndinę
	Atšipo pjūklo grandinė	Pagaląsti pjovimo dantukusarba uždėti naują grandinę
	Grandinės įtempimas nepakankamas	Patikrinti grandinės įtempimą
Pjūklas veikiasunkiai, grandinėkrenta	Grandinės įtempimas nepakankamas	Patikrinti grandinės įtempimą
Grandinė įkaista,pjaunant susidarodūmai, keičia spal-vą kreiptuvas	Per mažai grandinės alyvos	Patikrinti alyvos lygį ir, jei reikia, įpilti grandinių alyvos,patikrinti automatinę sutepimosistemą ir, jei reikia, išvalytialyvos srauto kanalą arbapavesti suremontuoti klientųaptarnavimo skyriui

Obsah

Úvod....178

Účel použití 178

* Pirmiau aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos Direktyvos 2011/65/ES dėl tam tikrų pavojingu medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo reikalavimus.
